下载文档原格式
第1篇一、实验目的1. 掌握彩色电镀铜的基本原理和工艺流程。
2. 了解彩色电镀铜在金属表面装饰中的应用。
3. 探究不同添加剂对彩色电镀铜效果的影响。
4. 提高电镀操作技能，培养实际操作能力。
二、实验原理彩色电镀铜是一种在金属表面形成彩色镀层的电镀工艺。
其基本原理是在电镀液中添加一定量的彩色添加剂，通过电解作用，使金属表面沉积出具有特定颜色的铜镀层。
彩色添加剂的种类和用量对镀层的颜色和性能有重要影响。
三、实验材料与仪器1. 金属基材：铁板、铜板、铝板等。
2. 电镀液：硫酸铜、硫酸、硼酸、彩色添加剂等。
3. 仪器：直流稳压电源、电解槽、电流表、电压表、计时器、搅拌器等。
四、实验步骤1. 准备电镀液：根据实验要求，配制一定浓度的硫酸铜、硫酸、硼酸溶液，并加入适量的彩色添加剂。
2. 搅拌均匀：将电镀液倒入电解槽中，用搅拌器搅拌均匀。
3. 预处理：将金属基材表面进行打磨、清洗、活化等预处理，以提高镀层的附着力。
4. 电镀：将预处理后的金属基材放入电解槽中，接通电源，调整电流和电压，进行电镀。
5. 洗涤：电镀完成后，取出金属基材，用去离子水冲洗干净。
6. 干燥：将金属基材放入干燥箱中，干燥至室温。
五、实验结果与分析1. 镀层颜色：通过改变彩色添加剂的种类和用量，可以得到不同颜色的镀层。
例如，加入适量的红色添加剂可以得到红色镀层，加入适量的蓝色添加剂可以得到蓝色镀层。
2. 镀层性能：彩色电镀铜镀层具有良好的耐腐蚀性、耐磨性和附着力。
通过调整电镀参数，可以提高镀层的性能。
3. 彩色添加剂的影响：彩色添加剂的种类和用量对镀层的颜色和性能有重要影响。
实验结果表明，适量的彩色添加剂可以提高镀层的颜色鲜艳度和耐腐蚀性。
六、实验结论1. 彩色电镀铜是一种简单、高效、经济的金属表面装饰工艺。
2. 通过调整电镀参数和彩色添加剂的种类和用量，可以得到不同颜色和性能的镀层。
3. 彩色电镀铜镀层具有良好的耐腐蚀性、耐磨性和附着力，适用于各种金属表面装饰。
电镀铜原理
电镀铜原理是利用电化学原理，在铜质基材上通过电解方法沉积一层薄而均匀的铜层。
具体的步骤如下：
1. 准备工作：准备一块纯铜质的阳极和需要镀铜的物体作为阴极。
将两者分别连接到正负极，放置在含有铜离子的电解液中。
2. 铜离子在电解液中：电解液通常是含有铜盐的溶液，如铜硫酸或铜氯化物。
当电流通过电解液时，铜盐分解成铜离子和阴离子。
3. 阴极反应：阴极上的铜离子通过电化学还原反应被还原成纯铜，并沉积在阴极表面。
反应方程式为：Cu2+ + 2e- → Cu。
4. 阳极反应：阳极上同时发生氧化反应，阴离子被氧化成气体（如氧或氯气）。
反应方程式为：2Cl- - 2e- → Cl2 + 2e-。
5. 镀铜过程：经过一定时间的运行，阴极表面积累的铜层逐渐增厚，直到达到所需的厚度。
如果需要更厚的铜层，可以延长电解时间。
6. 电流密度控制：在电镀过程中，控制电流密度非常重要。
适当的电流密度可以确保铜层的均匀和牢固性。
过高的电流密度可能导致铜层不均匀，过低的电流密度可能导致铜层松散容易脱落。
通过以上步骤，就可以在物体表面成功实现电镀铜，使其具备铜的外观和性质。
电镀铜实验报告篇一：电镀铜--原理(参考)电镀铜原理篇电镀是指利用电解的方法从一定的电解质溶液（水溶液、非水溶液或熔盐）中，在经过处理的基体金属表面沉积各种所需性能或尺寸的连续、均匀而附着沉积的一种电化学过程的总称。
电镀所获得沉积层叫电沉积层或电镀层。
镀层的分类方法：按使用目的：防护性镀层、防护装饰性镀层和功能性镀层按电化学性质分类：阳极性镀层和阴极性镀层。
阳极性镀层：凡镀层相对于基体金属的电位为负时，镀层是阳极，称阳极性镀层，如钢上的镀锌层。
阴极性镀层：镀层相对于基体金属的电位为正时，镀层呈阴极，称阴极镀层，为阻隔型镀层，如钢上的镀镍层、镀锡层等，尽可能致密。
一、电镀的基本原理及工艺1电镀的基本原理（1）电化学发应以酸性溶液镀铜为例简述电镀过程大的的电化学反应阴极反应：Cu2++ 2e = Cu2H+ + 2e = H2阳极反应：Cu - 2e = Cu2+4OH- - 4e = 2H2O+O22、电镀液组成电镀溶液有固定的成分和含量要求，使之达到一定的化学平衡，具有所要求的电化学性能。
镀液构成：电镀液由主盐，导电盐，活化剂，缓冲剂，添加剂等组成。
电解溶液按主要放电离子存在的形式，一般可分为主要以简单（单盐）形式存在和主要以络离子（复盐）形式存在的电解液两大类。
主盐在阴极上沉淀出所要求的镀层金属的盐称为主盐。
镀液主盐的含量多少，直接影响镀层的质量。
主盐的浓度过高，则镀层粗糙；主盐浓度过低，则允许的电流密度小，电流效率明显下降，影响沉积速度，还将导致其它问题。
导电盐提高溶液导电性的盐类，增强溶液导电性，提高分散能力。
缓冲剂能使溶液pH值在一定范围内维持基本恒定的物质。
电解液中活化剂阳极活化剂，能促进阳极溶解，使镀液中镍离子得到正常补充，氯化物含量过低，阳极易钝化，过高，阳极溶解过快，镀层结晶粗糙。
络合剂能与络合主盐中的金属离子形成络合物的物质称为络合剂。
添加剂为了改善镀层的性质，可在电解液中添加少量的添加剂。
电镀铜实验报告篇一：电镀铜--原理(参考)电镀铜原理篇电镀是指利用电解的方法从一定的电解质溶液（水溶液、非水溶液或熔盐）中，在经过处理的基体金属表面沉积各种所需性能或尺寸的连续、均匀而附着沉积的一种电化学过程的总称。
电镀所获得沉积层叫电沉积层或电镀层。
镀层的分类方法：按使用目的：防护性镀层、防护装饰性镀层和功能性镀层按电化学性质分类：阳极性镀层和阴极性镀层。
阳极性镀层：凡镀层相对于基体金属的电位为负时，镀层是阳极，称阳极性镀层，如钢上的镀锌层。
阴极性镀层：镀层相对于基体金属的电位为正时，镀层呈阴极，称阴极镀层，为阻隔型镀层，如钢上的镀镍层、镀锡层等，尽可能致密。
一、电镀的基本原理及工艺1电镀的基本原理（1）电化学发应以酸性溶液镀铜为例简述电镀过程大的的电化学反应阴极反应：Cu2++ 2e = Cu2H+ + 2e = H2阳极反应：Cu - 2e = Cu2+4OH- - 4e = 2H2O+O22、电镀液组成电镀溶液有固定的成分和含量要求，使之达到一定的化学平衡，具有所要求的电化学性能。
镀液构成：电镀液由主盐，导电盐，活化剂，缓冲剂，添加剂等组成。
电解溶液按主要放电离子存在的形式，一般可分为主要以简单（单盐）形式存在和主要以络离子（复盐）形式存在的电解液两大类。
主盐在阴极上沉淀出所要求的镀层金属的盐称为主盐。
镀液主盐的含量多少，直接影响镀层的质量。
主盐的浓度过高，则镀层粗糙；主盐浓度过低，则允许的电流密度小，电流效率明显下降，影响沉积速度，还将导致其它问题。
导电盐提高溶液导电性的盐类，增强溶液导电性，提高分散能力。
缓冲剂能使溶液pH值在一定范围内维持基本恒定的物质。
电解液中活化剂阳极活化剂，能促进阳极溶解，使镀液中镍离子得到正常补充，氯化物含量过低，阳极易钝化，过高，阳极溶解过快，镀层结晶粗糙。
络合剂能与络合主盐中的金属离子形成络合物的物质称为络合剂。
添加剂为了改善镀层的性质，可在电解液中添加少量的添加剂。

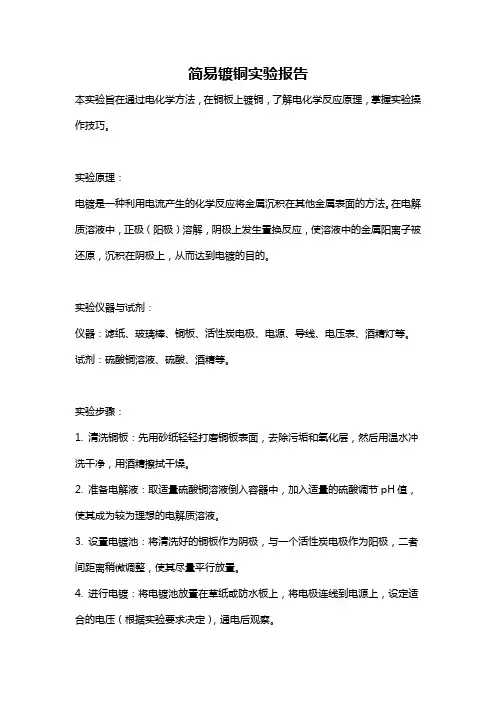

简易镀铜实验报告本实验旨在通过电化学方法，在铜板上镀铜，了解电化学反应原理，掌握实验操作技巧。
实验原理：电镀是一种利用电流产生的化学反应将金属沉积在其他金属表面的方法。
在电解质溶液中，正极（阳极）溶解，阴极上发生置换反应，使溶液中的金属阳离子被还原，沉积在阴极上，从而达到电镀的目的。
实验仪器与试剂：仪器：滤纸、玻璃棒、铜板、活性炭电极、电源、导线、电压表、酒精灯等。
试剂：硫酸铜溶液、硫酸、酒精等。
实验步骤：1. 清洗铜板：先用砂纸轻轻打磨铜板表面，去除污垢和氧化层，然后用温水冲洗干净，用酒精擦拭干燥。
2. 准备电解液：取适量硫酸铜溶液倒入容器中，加入适量的硫酸调节pH值，使其成为较为理想的电解质溶液。
3. 设置电镀池：将清洗好的铜板作为阴极，与一个活性炭电极作为阳极，二者间距离稍微调整，使其尽量平行放置。
4. 进行电镀：将电镀池放置在草纸或防水板上，将电极连线到电源上，设定适合的电压（根据实验要求决定），通电后观察。
5. 观察与分析：观察电镀过程中，铜板表面的变化，如溶解、电流大小等。
实验结果与分析：在进行电镀过程中，我们能够观察到以下现象：铜板表面开始产生气泡，并逐渐溶解，同时，电流表指针开始转动。
随着电流的注入，气泡不断释放，铜板表面的溶解速度也逐渐加快。
最终，我们可以观察到铜板表面出现了一层均匀的铜层，电流表指针停止转动。
这是因为在电解液中，硫酸铜溶液逐渐分解为铜离子和硫酸根离子，铜离子被电流带往阴极（铜板），并在阴极上发生还原反应，沉积成金属铜。
在电解液中，硫酸根离子起到稳定电解液的作用，控制电解过程。
电流的大小取决于电源电压和电解液中的离子浓度。
实验结论：通过本实验，我们成功地在铜板上进行了简易的镀铜实验。
在电解液中，电流通过铜板时，铜离子被带往阴极，发生还原反应，并沉积在铜板上，最终形成一层光滑均匀的铜层。
需要注意的是，在进行电镀实验时，应注意安全问题，避免触电和化学品溅出。
实验过程中，应正确连接电源，调节合适的电压和电流。
电镀铜及条件实验的探究一、实验目的和要求1．理解电镀等电化学方法的基本原理；2．了解钢铁表面电镀铜的一般工艺,学习电镀操作；3．理解电镀液的选择和影响镀层质量的因素;二、实验原理在电镀时,将待镀的工件作为阴极,用作镀层的金属作为阳极,两极置于欲镀金属的盐溶液即电镀液或电解液中;在适当的电压下,阳极上发生氧化反应,金属失去电子而成为阳离子进入溶液中,即阳极溶解若为不溶性阳极,则一般是溶液中的OH-失去电子放出O2；阴极发生还原反应,金属阳离子在阴极镀件上获得电子析出,沉积成金属镀层;一般地,电镀层是靠镀层金属在基体金属上结晶并与基体金属结合形成的;电镀液的选择直接影响电镀质量;例如,镀铜工艺中,用基本成分为CuSO4和H2SO4的酸性镀铜液,往往使镀层粗糙,与基体金属结合不牢;本实验采用焦磷酸盐镀铜液,能获得厚度均匀、结晶较细密的镀铜层,而且操作简便,成本较低,污染小;这种电镀液的主要成分是CuSO4和Na4P2O7焦磷酸钠;CuSO4在过量Na4P2O7溶液中形成配位化合物——Na6CuP2O72焦磷酸铜钠,化学反应方程式为：CuSO4+2Na4P2O7→Na6CuP2O72＋Na2SO4该配位化合物中的配离子CuP2O726-比较稳定,稳定常数K稳＝1×109,因此溶液中游离的Cu2+浓度很低,阴极上的电极反应为：CuP2O726-＋2e-→Cu＋2 P2O74-在具体电镀工艺过程中,镀液的pH、温度及搅拌程度、电流密度、极板间距、施镀时间等因素对镀层质量均有一定影响;三、操作方法和实验步骤四、数据记录与处理五、实验结果分析先分析是否搅拌这个自变量,在20min情况下,是否搅拌对镀层厚度的影响不大;估计是长时间电镀后,镀层覆盖到一定程度,不再覆盖,从镀层均匀度来看,搅拌的镀层更均匀;10min 的情况下,不搅拌的镀层厚度搅拌的镀层更厚,估计是4号钢片表面积更大,易于镀铜的关系;4组数据也说明了搅拌对镀层厚度影响不大,但是从镀层观察结果来看,搅拌后的镀层更均匀光亮;再来看时间这个自变量,4组实验总库伦量相等,20min的镀层厚度明显比10min的大,而且镀层也更均匀;六、心得顾佳辉：通过这次试验,我理解了电镀等电化学方法的基本原理,了解了钢铁表面电镀铜的一般工艺,学习电镀操作,明白了电镀液的选择和影响镀层质量的因素;准备阶段方面,对碳钢片的预处理很重要,用砂纸打磨钢片的正反面,至表面绣层、毛刺除尽,然后用去离子水洗干净,这几步我们做的很仔细;在板间距的控制上,我们在搅拌过程中很难保持每个部位都是相距2cm,只能保证中线相距2cm;另外镀层结束后对镀层观察方面,对于均匀度这样的特性,我们只能通过肉眼观察,难免有较大误差,最好可以用专门的仪器来判定;此实验通过控制变量的方法,研究单一变量对电镀效果的影响;在实验过程中,我认为有两点需要改进的地方;其一是该实验作为分析实验,需要数据的精确性,但是因为本实验中质量差最大为,只精确到的数据不足以显示出其变量改变后对镀层厚度的影响,应该使用更高精度的测重仪器;同时镀铜过程实际镀层覆盖六个表面积,但是计算过程只考虑了两个,也会造成误差;其二是四次实验分两组由不同的操作者在不同的仪器上完成,尽管电镀液混合过,但是仪器本身有所差别,操作者也有差别,会导致实验数据不准;综上,本次试验结论有待考究,结合以上两点改进后实验数据会更加精确;万舜：这次“电镀铜及条件实验的探究”实验;实验的原理我们在化学课程中早已学习过,但是在实际的电镀工业中,考虑到镀层的光滑程度以及牢固度,所以我们选用的不是基本成分为CuSO4和H2SO4的酸性镀铜液,而是焦磷酸盐镀铜液,这样能获得厚度均匀、结晶较细密的镀铜层;在实验操作方面,预处理阶段非常关键,直接关乎到整个实验的成功与否;所以打磨,清洗,去油等处理都需要很细心的去做;由于我们是要探讨不同条件下电镀的效果差异,所以我们需要与另一个小组保持其余条件的一致,所以电镀液需要实现进行混合平分;在电镀过程中,由于需要将钢板和铜片完全浸没在电镀液中,所以我们无法观察到电镀过程中的每一个变化;而且我们的比较的变量中有一个是是否搅拌,所以为了让数据更我说服力,我们最好是和另一个组同步搅拌速率;最后称重,计算镀层厚度时,我们所做的两个数据结果非常接近,而另一组的结果相差则比较大;我觉的最终的原因应该是空气天平的灵敏度不够,达不到实验的精度要求,这一点在我们称量镀铜后的钢板质量时就可以发现了,两次质量差仅有或,质量产生的误差可能就达到了50%;再就是我们计算钢板表面积时,只计算了上下两个表面,没有加上侧面积,也没有减去打孔的面积,但是表面积引起的相对误差较小;最后观察镀层时,虽然正反两面差距都不大,但是仍可以观察到,搅拌过的那组两面的镀层均匀程度更接近;这个实验不但让我直接了解并操作了电镀铜的工序,也让我重温了电路的连接,更重要的是可以探究不同条件下对镀层质量的影响;。

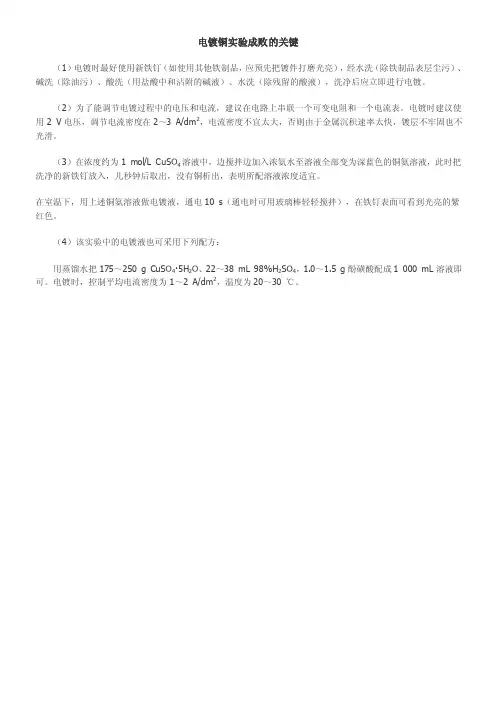

电镀铜实验成败的关键
（1）电镀时最好使用新铁钉（如使用其他铁制品，应预先把镀件打磨光亮），经水洗（除铁制品表层尘污）、碱洗（除油污）、酸洗（用盐酸中和沾附的碱液）、水洗（除残留的酸液），洗净后应立即进行电镀。
（2）为了能调节电镀过程中的电压和电流，建议在电路上串联一个可变电阻和一个电流表。
电镀时建议使用2 V电压，调节电流密度在2～3 A/dm2，电流密度不宜太大，否则由于金属沉积速率太快，镀层不牢固也不光滑。
（3）在浓度约为1 mol/L CuSO4溶液中，边搅拌边加入浓氨水至溶液全部变为深蓝色的铜氨溶液，此时把洗净的新铁钉放入，几秒钟后取出，没有铜析出，表明所配溶液浓度适宜。
在室温下，用上述铜氨溶液做电镀液，通电10 s（通电时可用玻璃棒轻轻搅拌），在铁钉表面可看到光亮的紫红色。
（4）该实验中的电镀液也可采用下列配方：
用蒸馏水把175～250 g CuSO4·5H2O、22～38 mL 98%H2SO4，1.0～1.5 g酚磺酸配成1 000 mL溶液即可。
电镀时，控制平均电流密度为1～2 A/dm2，温度为20～30 ℃。
电镀铜化学实验报告实验目的：通过电解方法制备出铜电镀，并研究电流强度对电镀质量的影响。
实验原理：电镀是利用电解的原理将金属离子还原成金属沉积在电极表面的过程。
在电镀实验中，我们将铜离子溶液作为电解液，利用电解槽中的电流，在阴极上沉积出金属铜。
实验步骤：1. 准备工作：将电解槽、电极、铜离子溶液以及电源连接线等仪器材料准备齐全。
2. 实验装置搭建：将电解槽中铜离子溶液倒入，将阳极和阴极分别置于电解槽中，确保两极不接触。
3. 调节电流强度：打开电源，通过调节电源的电流强度控制旋钮，调整电流强度为1A。
4. 开始电镀：将阴极放入电解槽中，保证铜离子溶液覆盖阴极表面，打开电源，开始电镀。
5. 观察电镀过程：在电镀过程中，观察阴极表面的变化，譬如开始会有一层淡黄色沉淀逐渐变为红铜色。
6. 调节电流强度：重复以上步骤，分别调节电流强度为2A和3A，进行电镀，观察阴极表面的变化。
实验结果：在1A电流强度下电镀，电镀时间为30分钟，阴极表面形成了一层均匀的红铜沉淀。
电镀质量较好。
在2A电流强度下电镀，电镀时间为30分钟，阴极表面形成了一层红铜沉淀，但表面不均匀，有一些凸起和凹陷。
在3A电流强度下电镀，电镀时间为30分钟，阴极表面形成了一层厚厚的红铜沉淀，但表面非常不均匀，有较多的凹陷和坑洞。
实验分析：通过上述实验结果可以看出，电流强度对电镀质量有影响。
在1A电流强度下，电镀质量较好，铜沉淀均匀。
随着电流强度的增加，电镀质量变差，表面变得不均匀，出现凸起和凹陷。
这是因为较低的电流强度有利于离子的均匀分布和沉积，而较高的电流强度则促进了不均匀的沉积。
此外，较高的电流强度会导致阴极温度升高，使电镀质量更加不稳定。
结论：通过本次实验，我们成功制备了铜电镀，并发现电流强度对电镀质量有明显的影响。
较低的电流强度有利于获得均匀的电镀层，而较高的电流强度会使电镀质量变差。
因此，在实际应用中，需要根据所需电镀质量的要求来选择适当的电流强度。

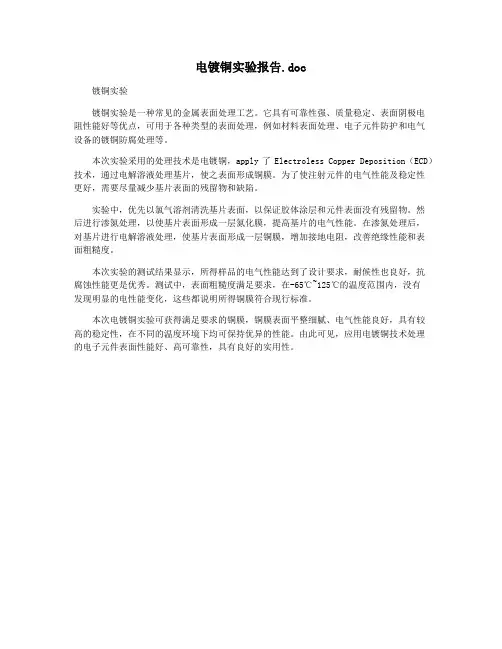

电镀铜实验报告.doc
镀铜实验
镀铜实验是一种常见的金属表面处理工艺。
它具有可靠性强、质量稳定、表面阴极电
阻性能好等优点，可用于各种类型的表面处理，例如材料表面处理、电子元件防护和电气
设备的镀铜防腐处理等。
本次实验采用的处理技术是电镀铜，apply了Electroless Copper Deposition（ECD）技术，通过电解溶液处理基片，使之表面形成铜膜。
为了使注射元件的电气性能及稳定性
更好，需要尽量减少基片表面的残留物和缺陷。
实验中，优先以氯气溶剂清洗基片表面，以保证胶体涂层和元件表面没有残留物。
然
后进行渗氮处理，以使基片表面形成一层氮化膜，提高基片的电气性能。
在渗氮处理后，
对基片进行电解溶液处理，使基片表面形成一层铜膜，增加接地电阻，改善绝缘性能和表
面粗糙度。
本次实验的测试结果显示，所得样品的电气性能达到了设计要求，耐候性也良好，抗
腐蚀性能更是优秀。
测试中，表面粗糙度满足要求，在-65℃~125℃的温度范围内，没有
发现明显的电性能变化，这些都说明所得铜膜符合现行标准。
本次电镀铜实验可获得满足要求的铜膜，铜膜表面平整细腻、电气性能良好，具有较
高的稳定性，在不同的温度环境下均可保持优异的性能。
由此可见，应用电镀铜技术处理
的电子元件表面性能好、高可靠性，具有良好的实用性。
电镀铜实验报告镀金在工业、装潢、艺术等诸多领域都有着重要的应用，但目前我国现有的技术，特别是工业上所使用的镀金技术都存在着高能耗、高污染、低效率的缺陷，造成能资源浪费、成本过高、环境污染等一系列问题，不利于建设资源节约型、环境友好型的社会，阻碍新型化工业的发展。
同时，我们小组的成员在生活中发现，有许多金属采用了镀铜技术，使金属更为美观、耐用。
但经过上网搜索发现，绝大多数镀铜技术为有电镀铜，只能用于工业，对于小件金属镀铜显得太过复杂，出于为祖国科技发展贡献力量的热情，同时也出于个人兴趣以及自我提高、自我充实的目的，我们小组设计实验，探寻节能、简便、实用、可行，更适合于在生活中应用的无电镀铜技术。
二、课题研究的目标：对无电镀铜的方法有所了解，用简易工具、原料，探寻无电镀铜的方法：在铁钉、刀片等金属上镀上一层铜膜。
同时在传统镀铜工业的基础上，增进知识，做一个有心的化学学习者。
三、课题的新颖性：出于对化学学科的浓厚兴趣，小组成员主动提出探究镀铜的方法，在课题研究的过程中打破了传统镀铜思想的束缚，自己动手做试验，并大胆提出问题与猜想，用一种全新的理念思考问题，另辟蹊径，探寻新思路、新方法。
四、可行性分析：运用电镀的原理，设计了实验，该实验遵循科学性、可行性，小组成员自备实验器材与相关药品，比如常见金属铜、铁，普通家庭中易获得的食盐，白醋等进行实验，简便可行。
五、课题研究方案（内容、方法、途径）：1.通过高一第一学期对金属的学习，小组成员对于镀金属的方法产生了浓厚的兴趣。
2.小组成员通过图书馆，网络等多方面途径，查阅大量资料，搜集和积累有关文献，对每一种传统镀铜方法进行细致、全面的评价。
3.大家齐心协力经过严密的讨论，设计了实验。
4.按照设计的实验，自备实验药品，请教化学老师，作了充分的准备工作，自己动手。
5.在实验后，大家撰写论文和实验报告，亲身感受无电镀铜的优点与化学的神奇魅力。
六、论文：对“无电镀铜”的研究（一）引子无论是从化学还是生活的领域上说，我们对铜并不陌生。
实验名称：电镀铜实验日期：2023年11月X日实验地点：学校化学实验室实验者：[姓名]实验目的：1. 了解电镀铜的基本原理和工艺流程。
2. 掌握电镀铜实验的操作步骤和注意事项。
3. 分析电镀铜过程中的影响因素，提高电镀质量。
实验原理：电镀铜是一种利用电解方法，在金属基体表面沉积铜层的工艺。
其基本原理是：在含有铜离子的电解液中，通过外加直流电源，使铜离子在阴极上还原沉积，形成均匀、致密的铜层。
实验仪器与药品：1. 电解槽（500mL）2. 直流稳压电源（0～20V）3. 铜板（阳极）4. 铁板（阴极）5. 电镀液（CuSO4·5H2O溶液）6. 烧杯（500mL、100mL各一只）7. 鳄鱼夹8. 电子天平9. 砂纸10. 化学试剂：硫酸铜、硫酸、氢氧化钠实验步骤：1. 准备电解槽，将铁板作为阴极，铜板作为阳极，连接好直流稳压电源。
2. 配制电镀液：取一定量的CuSO4·5H2O，加入适量的蒸馏水溶解，再加入适量的硫酸，调节pH值至1～2。
3. 将铜板和铁板分别用砂纸打磨干净，并用去离子水冲洗。
4. 将铜板和铁板放入电解槽中，用鳄鱼夹固定。
5. 打开直流稳压电源，调节电压至2～3V，电流密度为0.5～1A/dm²。
6. 电镀过程中，保持电解液温度在25℃左右，用玻璃棒轻轻搅拌。
7. 电镀时间为30分钟。
8. 电镀完成后，关闭电源，取出铁板，用去离子水冲洗，并用吹风机吹干。
实验数据记录：1. 铜板质量：m1 = [数值]g2. 铁板质量：m2 = [数值]g3. 电镀时间：t = [数值]min4. 电流密度：J = [数值]A/dm²5. 电镀液温度：T = [数值]℃实验数据处理与分析：1. 计算镀层厚度：d = (m2 - m1) / (S × J)其中，S为铁板面积。
2. 分析电镀过程中影响因素：- 电流密度：电流密度过大，会导致镀层粗糙，电流密度过小，则镀层过薄。
电镀铜实验报告镀金在工业、装潢、艺术等诸多领域都有着重要的应用，但目前我国现有的技术，特别是工业上所使用的镀金技术都存在着高能耗、高污染、低效率的缺陷，造成能资源浪费、成本过高、环境污染等一系列问题，不利于建设资源节约型、环境友好型的社会，阻碍新型化工业的发展。
同时，我们小组的成员在生活中发现，有许多金属采用了镀铜技术，使金属更为美观、耐用。
但经过上网搜索发现，绝大多数镀铜技术为有电镀铜，只能用于工业，对于小件金属镀铜显得太过复杂，出于为祖国科技发展贡献力量的热情，同时也出于个人兴趣以及自我提高、自我充实的目的，我们小组设计实验，探寻节能、简便、实用、可行，更适合于在生活中应用的无电镀铜技术。
二、课题研究的目标：对无电镀铜的方法有所了解，用简易工具、原料，探寻无电镀铜的方法：在铁钉、刀片等金属上镀上一层铜膜。
同时在传统镀铜工业的基础上，增进知识，做一个有心的化学学习者。
三、课题的新颖性：出于对化学学科的浓厚兴趣，小组成员主动提出探究镀铜的方法，在课题研究的过程中打破了传统镀铜思想的束缚，自己动手做试验，并大胆提出问题与猜想，用一种全新的理念思考问题，另辟蹊径，探寻新思路、新方法。
四、可行性分析：运用电镀的原理，设计了实验，该实验遵循科学性、可行性，小组成员自备实验器材与相关药品，比如常见金属铜、铁，普通家庭中易获得的食盐，白醋等进行实验，简便可行。
五、课题研究方案（内容、方法、途径）：1.通过高一第一学期对金属的学习，小组成员对于镀金属的方法产生了浓厚的兴趣2.小组成员通过图书馆，网络等多方面途径，查阅大量资料，搜集和积累有关文献，对每一种传统镀铜方法进行细致、全面的评价。
3.大家齐心协力经过严密的讨论，设计了实验。
4.按照设计的实验，自备实验药品，请教化学老师，作了充分的准备工作，自己动手。
5.在实验后，大家撰写论文和实验报告，亲身感受无电镀铜的优点与化学的神奇魅力。
六、论文：对无电镀铜”的研究（一）弓厅无论是从化学还是生活的领域上说，我们对铜并不陌生。
实验一 电镀铜一、 实验目的1． 了解电镀的主要装置..2． 了解镀铜电解液的主要成分和作用.. 3． 掌握影响镀层质量的主要因素..二、 实验仪器及材料1． 仪器：直流稳压源、导线、化学试剂、电子天平、铜板;烧杯500mL 2只;100mL1只;鳄鱼夹;砂纸;一元硬币..2． 药品：NaOH;Na 4P 2O 7;CuSO 4;Na 2HPO 4;NH 4NO 3;Na 2CO 3;Na 3PO 4; Na 2SiO 3;肉桂酸..图1 电镀Cu 实验装置三、 实验原理电镀是指在含有欲镀金属的盐类溶液中;以被镀基体金属为阴极;通过电解作用;使镀液中欲镀金属的阳离子在基体金属表面沉积出来;形成镀层的一种表面加工方法..本实验采用焦磷酸盐镀铜液;能获得厚度均匀、结晶致密的镀铜层;而且操作简便、成本较低且污染小..这种电镀液的主要成分是硫酸铜和焦磷酸钠Na 4P 2O 7在溶液中形成的配合物焦磷酸铜钠;反应式为：CuSO 4+2 Na 4P 2O 7→Na 4CuP 2O 72+ Na 2SO 4；配离子CuP 2O 726-较稳定;溶液中游离的Cu 2+浓度很低;所以阴极上的电极反应为：CuP 2O 726-→ Cu 2+ +2P 2O 74-Cu 2++2e→Cu总反应：CuP 2O 726- +2e -→Cu+2P 2O 74-四、 实验内容及步骤1． 实验内容1熟悉镀铜装置的各种仪器及作用； 2配制镀铜电解液； 3观察镀铜工艺过程；4检查铜镀层质量;分析工艺参数对镀层质量的影响.. 2． 实验步骤（1） 硬币的预处理..用砂纸打磨硬币;然后用去离子水冲洗干净;放入50℃的除油液中;超声清洗10分钟;将硬币用去离子水冲洗干净并擦干;用电子天平称量;质量记为m 1..除油液配方：NaOH 30g/L;Na 2CO 3 30g/L;Na 3PO 4 30g/L;Na 2SiO 3 4g/L..（2） 电镀条件..以铜片为阳极;硬币为阴极;接通直流稳压电源;将盛电镀液的烧杯置于水浴锅中;在25℃下;电流密度为0.50 -0.75A ·dm -2;电镀液的pH 值为8.5;极板间距为1.5cm;电镀时间在10分钟～l5分钟的条件下进行电镀..电镀液配方：Na 4P 2O 7 150g/L;CuSO 4 40g/L;Na 2HPO 4 25g/L;NH 4NO 3 12g/L;肉桂酸3g/L..（3） 镀后处理及镀件质量比较..电镀完毕后将硬币用去离子水冲洗干净并擦干;用电子天平称量;质量记为m 2;观察镀层表面的牢固程度和光亮程度..五、 实验结果与讨论表1 电镀前后硬币的质量分析影响镀层质量的主要因素..六、实验注意事项1．电解液化学品有一定的腐蚀和污染;实验和观察过程中应避免手、皮肤直接接触；2．实验完成后电解液必须倒入专用容器集中处理;不能随意倒入下水道;避免污染和腐蚀环境..镀槽和电极零件应清洗干净..。
一、实验目的1. 了解金属镀铜的基本原理和工艺流程；2. 掌握金属镀铜的操作方法及注意事项；3. 探究不同工艺参数对镀铜效果的影响。
二、实验原理金属镀铜是利用电化学反应，在金属表面形成一层均匀、致密的铜膜。
该实验采用电镀法，通过电解质溶液中的铜离子在金属表面还原沉积，形成铜膜。
三、实验用品1. 镀铜槽：2000ml；2. 电源：直流电源；3. 镀铜液：硫酸铜溶液；4. 待镀金属：铁片、铜片、铝片；5. 镀层金属：铜；6. 镀层厚度：0.01mm；7. 电流密度：1A/dm²；8. 温度：室温；9. 时间：30min；10. 电流表、电压表、计时器、烧杯、玻璃棒、滤纸等。
四、实验步骤1. 准备镀铜液：称取一定量的硫酸铜，溶解于去离子水中，配制成浓度为20g/L 的硫酸铜溶液；2. 预处理待镀金属：将铁片、铜片、铝片用砂纸打磨干净，去除表面氧化层；3. 将预处理后的待镀金属放入镀铜槽中，用玻璃棒搅拌，使镀液均匀；4. 将电源正极接镀层金属（铜），负极接待镀金属，开启电源，调节电流密度为1A/dm²；5. 保持电流密度和温度恒定，进行电镀实验，镀制时间为30min；6. 实验结束后，关闭电源，取出待镀金属，用滤纸擦干；7. 观察镀层质量，并进行性能测试。
五、实验结果与分析1. 镀层外观：镀层呈均匀、致密的铜色，无气泡、无脱落现象；2. 镀层厚度：通过显微镜观察，镀层厚度约为0.01mm；3. 镀层结合力：镀层与基体金属结合良好，无脱落现象；4. 镀层性能：镀层具有良好的耐腐蚀性、耐磨性、导电性等。
六、不同工艺参数对镀铜效果的影响1. 温度：随着温度的升高，铜离子的迁移速度加快，镀层沉积速度提高，但过高温度会导致镀层结晶不良，影响镀层质量；2. 电流密度：电流密度越大，镀层沉积速度越快，但过高电流密度会导致镀层结晶不良，甚至产生烧焦现象；3. 镀液浓度：镀液浓度越高，铜离子浓度越高，镀层沉积速度越快，但过高浓度会导致镀层结晶不良，甚至产生沉淀；4. 镀液搅拌：搅拌可以保证镀液均匀，提高镀层质量。
镀金在工业、装潢、艺术等诸多领域都有着重要的应用，但目前我国现有的技术，特别是工业上所使用的镀金技术都存在着高能耗、高污染、低效率的缺陷，造成能资源浪费、成本过高、环境污染等一系列问题，不利于建设资源节约型、环境友好型的社会，阻碍新型化工业的发展。
同时，我们小组的成员在生活中发现，有许多金属采用了镀铜技术，使金属更为美观、耐用。
但经过上网搜索发现，绝大多数镀铜技术为有电镀铜，只能用于工业，对于小件金属镀铜显得太过复杂，出于为祖国科技发展贡献力量的热情，同时也出于个人兴趣以及自我提高、自我充实的目的，我们小组设计实验，探寻节能、简便、实用、可行，更适合于在生活中应用的无电镀铜技术。
二、课题研究的目标：对无电镀铜的方法有所了解，用简易工具、原料，探寻无电镀铜的方法：在铁钉、刀片等金属上镀上一层铜膜。
同时在传统镀铜工业的基础上，增进知识，做一个有心的化学学习者。
三、课题的新颖性：出于对化学学科的浓厚兴趣，小组成员主动提出探究镀铜的方法，在课题研究的过程中打破了传统镀铜思想的束缚，自己动手做试验，并大胆提出问题与猜想，用一种全新的理念思考问题，另辟蹊径，探寻新思路、新方法。
四、可行性分析：运用电镀的原理，设计了实验，该实验遵循科学性、可行性，小组成员自备实验器材与相关药品，比如常见金属铜、铁，普通家庭中易获得的食盐，白醋等进行实验，简便可行。
五、课题研究方案（内容、方法、途径）：1.通过高一第一学期对金属的学习，小组成员对于镀金属的方法产生了浓厚的兴趣。
2.小组成员通过图书馆，网络等多方面途径，查阅大量资料，搜集和积累有关文献，对每一种传统镀铜方法进行细致、全面的评价。
3.大家齐心协力经过严密的讨论，设计了实验。
4.按照设计的实验，自备实验药品，请教化学老师，作了充分的准备工作，自己动手。
5.在实验后，大家撰写论文和实验报告，亲身感受无电镀铜的优点与化学的神奇魅力。
六、论文：对“无电镀铜”的研究（一）引子无论是从化学还是生活的领域上说，我们对铜并不陌生。
实验一电镀铜
Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】
实验一电镀铜
一、实验目的
1．了解电镀的主要装置。
2．了解镀铜电解液的主要成分和作用。
3．掌握影响镀层质量的主要因素。
二、实验仪器及材料
1．仪器：直流稳压源、导线、化学试剂、电子天平、铜板，烧杯(500mL 2只，100mL1只)，鳄鱼夹，砂纸，一元硬币。
2．药品：NaOH，Na
4P
2
O
7
，CuSO
4
，Na
2
HPO
4
，NH
4
NO
3
，Na
2
CO
3
，Na
3
PO
4
， Na
2
SiO
3
，
肉桂酸。
图1 电镀Cu实验装置
三、实验原理
电镀是指在含有欲镀金属的盐类溶液中，以被镀基体金属为阴极，通过电解作用，使镀液中欲镀金属的阳离子在基体金属表面沉积出来，形成镀层的一种表面加工方法。
本实验采用焦磷酸盐镀铜液，能获得厚度均匀、结晶致密的镀铜层，而且操作简便、成本较低且污染小。
这种电镀液的主要成分是硫酸铜和焦磷酸钠
(Na
4P
2
O
7
)在溶液中形成的配合物焦磷酸铜钠，反应式为：
CuSO
4
+2 Na
4
P
2
O
7
→Na
4
[Cu(P
2
O
7
)
2
]+ Na
2
SO
4
；
配离子[Cu(P
2O
7
)
2
]6-较稳定，溶液中游离的Cu2+浓度很低，所以阴极上的电极反
应为：
[Cu(P
2O
7
)
2
]6-→ Cu2+ +2P
2
O
7
4-Cu2++2e→Cu
总反应：[Cu(P
2O
7
)
2
]6- +2e-→Cu+2P
2
O
7
4-
四、实验内容及步骤
1．实验内容
（1）熟悉镀铜装置的各种仪器及作用；
（2）配制镀铜电解液；
（3）观察镀铜工艺过程；
（4）检查铜镀层质量，分析工艺参数对镀层质量的影响。
2．实验步骤
（1）硬币的预处理。
用砂纸打磨硬币，然后用去离子水冲洗干净，放入50℃的除油液中，超声清洗10分钟，将硬币用去离子水冲洗干净并擦干，用电子天平称量，质量记为m
1。
除油液配方：NaOH 30g/L，Na
2CO
3
30g/L，Na
3
PO
4
30g/L，Na
2
SiO
3
4g/L。
（2）电镀条件。
以铜片为阳极，硬币为阴极，接通直流稳压电源，将盛电镀液的烧杯置于水浴锅中，在25℃下，电流密度为0.50 -0.75A·dm-2，电镀液的pH值为8.5，极板间距为1.5cm，电镀时间在10分钟～l5分钟
的条件下进行电镀。
电镀液配方：Na
4P
2
O
7
150g/L，CuSO
4
40g/L，Na
2
HPO
4
25g/L，NH
4
NO
3
12g/L，肉桂酸3g/L。
（3）镀后处理及镀件质量比较。
电镀完毕后将硬币用去离子水冲洗干净并擦干，用电子天平称量，质量记为m
，观察镀层表面的牢固程度和光亮程
2
度。
五、实验结果与讨论
六、实验注意事项
1．电解液化学品有一定的腐蚀和污染，实验和观察过程中应避免手、皮肤直接接触；
2．实验完成后电解液必须倒入专用容器集中处理，不能随意倒入下水道，避免污染和腐蚀环境。
镀槽和电极零件应清洗干净。
