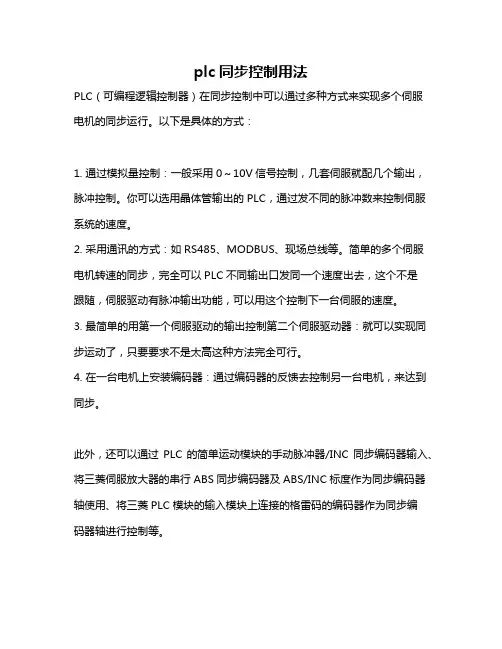

plc同步控制用法
PLC(可编程逻辑控制器)在同步控制中可以通过多种方式来实现多个伺服电机的同步运行。
以下是具体的方式:
1. 通过模拟量控制:一般采用0~10V信号控制,几套伺服就配几个输出,脉冲控制。
你可以选用晶体管输出的PLC,通过发不同的脉冲数来控制伺服系统的速度。
2. 采用通讯的方式:如RS485、MODBUS、现场总线等。
简单的多个伺服电机转速的同步,完全可以PLC不同输出口发同一个速度出去,这个不是
跟随,伺服驱动有脉冲输出功能,可以用这个控制下一台伺服的速度。
3. 最简单的用第一个伺服驱动的输出控制第二个伺服驱动器:就可以实现同步运动了,只要要求不是太高这种方法完全可行。
4. 在一台电机上安装编码器:通过编码器的反馈去控制另一台电机,来达到同步。
此外,还可以通过PLC的简单运动模块的手动脉冲器/INC同步编码器输入、将三菱伺服放大器的串行ABS同步编码器及ABS/INC标度作为同步编码器轴使用、将三菱PLC模块的输入模块上连接的格雷码的编码器作为同步编
码器轴进行控制等。
以上方式仅供参考,如需了解更多信息,建议咨询专业人士。
对输入、输出模拟量的PLC编程的探讨及编程实例解析对于初学PLC编程的人来说,模拟量输入、输出模块的编程要比用位变量进行一般的程序控制难的多,因为它不仅仅是程序编程,而且还涉及到模拟量的转换公式推导与使用的问题。
不同的传感变送器,通过不同的模拟量输入输出模块进行转换,其转换公式是不一样的,如果选用的转换公式不对,编出的程序肯定是错误的。
比如有3个温度传感变送器:(1)、测温范围为 0~200,变送器输出信号为4~20ma(2)、测温范围为 0~200,变送器输出信号为0~5V(3)、测温范围为-100~500,变送器输出信号为4~20ma(1)和(2)二个温度传感变送器,测温范围一样,但输出信号不同,(1)和(3)传感变送器输出信号一样,但测温范围不同,这3个传感变送器既使选用相同的模拟量输入模块,其转换公式也是各不相同。
一、转换公式的推导下面选用S7-200的模拟量输入输出模块EM235的参数为依据对上述的3个温度传感器进行转换公式的推导:对于(1)和(3)传感变送器所用的模块,其模拟量输入设置为0~20ma电流信号 ,20ma对应数子量=32000,4 ma对应数字量=6400;对于(2)传感变送器用的模块,其模拟量输入设置为0~5V电压信号,5V 对应数字量=32000,0V对应数字量=0;这3种传感変送器的转换公式该如何推导的呢?这要借助与数学知识帮助,请见下图:上面推导出的(2-1)、(2-2)、(2-3)三式就是对应(1)、(2)、(3)三种温度传感变送器经过模块转换成数字量后再换算为被测量的转换公式。
编程者依据正确的转换公式进行编程,就会获得满意的效果。
二、变送器与模块的连接通常输出4~20ma电流信号的传感变送器,对外输出只有 +、- 二根连线,它需要外接24V电源电压才能工作,如将它的+、- 二根连线分别与24V电源的正负极相连,在被测量正常变化范围内,此回路将产生4~20ma电流,见下左图。
1200plc模拟量指令
PLC(可编程逻辑控制器)是一种用于自动化控制的电子设备,
它通过编程来控制和监控工业过程。
PLC通常可以处理数字输入和
输出信号,但也有一些PLC可以处理模拟量输入和输出信号。
在PLC中,模拟量指令用于处理模拟量信号。
模拟量信号是连
续变化的信号,例如温度、压力、流量等。
PLC可以通过模拟量输
入模块接收模拟量信号,然后使用模拟量指令对其进行处理和控制。
模拟量指令的功能包括以下几个方面:
1. 模拟量输入,PLC可以通过模拟量输入模块接收外部传感器
或设备的模拟量信号。
模拟量输入指令可以读取和处理这些信号,
并将其转换为数字值供PLC程序使用。
2. 模拟量输出,PLC可以通过模拟量输出模块控制外部执行器
或设备的模拟量信号。
模拟量输出指令可以将数字值转换为模拟量
信号,并发送给外部设备。
3. 模拟量计算,PLC可以使用模拟量指令进行各种模拟量计算,
例如加减乘除、比较、滤波等。
这些计算可以用于控制和调节工业过程中的模拟量变量。
4. 模拟量调节,PLC可以使用模拟量指令对模拟量信号进行调节和控制。
例如,可以使用PID(比例、积分、微分)算法来实现温度、压力等模拟量变量的闭环控制。
5. 模拟量报警,PLC可以使用模拟量指令监测模拟量信号的状态,并在达到预设阈值时触发报警。
这可以帮助运维人员及时发现和处理异常情况。
总之,PLC的模拟量指令提供了丰富的功能和灵活性,可以处理和控制各种模拟量信号。
通过合理的编程和配置,可以实现精确的模拟量控制和监测,提高工业过程的效率和可靠性。
在PLC(可编程逻辑控制器)的模拟量输入中,共模(Common Mode)是一个关键概念。
共模电压是指在一个系统中,所有信号线对地的平均电压。
在模拟量输入中,共模电压必须被控制在一定的范围内,以防止对信号造成干扰。
共模电压的限制通常是为了防止电磁干扰(EMI)和电气噪声。
过高的共模电压可能导致信号的失真或误读,从而影响PLC对模拟量的准确处理。
此外,PLC的模拟量输入模块通常具有共模抑制比(Common Mode Rejection Ratio, CMRR)这一性能指标。
这个比值表示模块抑制共模信号的能力,通常以分贝(dB)为单位。
例如,如果模块的CMRR为40dB,那么它就能抑制掉大约99.99%的共模信号。
在PLC的模拟量输入模块中,还有一种叫做“屏蔽层单端接地”的做法。
这种接地方式是在屏蔽电缆的一端将金属屏蔽层直接接地,另一端不接地或通过保护接地。
这样做可以减小感应电压,从而降低共模电压对信号的影响。
总的来说,理解和控制共模电压对于确保PLC模拟量输入的准确性和稳定性非常重要。
模拟量的处理1、模拟量的规范化读入模拟量输入模块的输入信号都与实际的物理量相对应,如用一个液位传感器-变送器来测量罐的液位,测量范围为0~500L,对应的输出电压为0~10V。
假设将该模拟量信号接入模拟量输入模块,对应于0~10V的电压信号,其转换值为0~27648,该数值应该进一步转换为实际物理量值(如:0~500L),这个过程称为“规范化”。
在STEP7的标准库中有可用于模拟量规范化的功能FC105,使用FC105(符号名为“SCALE”)可以将从模拟量输入模块所接收的整型值转换为以工程单位表示的介于下限(LO_LIM)和上限(HI_LIM)之间的实型值。
IN:欲转换为以工程单位表示的实型值的输入值(整数类型),可直接从模拟量输入模块接收数据;LO_LIM:以工程单位表示的下限值,实数类型;HI_LIM:以工程单位表示的上限值,实数类型;OUT:规范化后的值(物理量),实数类型;BIPOLAR:“1”表示输入值为双极性,“0”表示输入值为单极性。
示例说明,如果I0.0为“1”且M0.0为“0”,则可将地址为288的模拟量输入通道值(0~27648)转换为介于0.0和500.0之间的实型值,并写入MD104。
PIW288 为27648(01101100,00000000)MD104显示的值为500.00(注意MD104的值为实数显示);PIW288为27036(01010001,00000000)MD显示的值为375.00;PIW288为13824(00110110,00000000)MD104显示的值为250.00;PIW288为6912(00011011,00000000)MD显示的值为125.00。
FC105的功能可用下式表示:常数K1和K2根据输入值是双极性还是单极性来设置。
假定输入整型值介于-27648与27648之间,则K1=-27648.0,K2=+27648.0;假定输入整型值介于0和27648之间,则K1=0.0,K2=+27648.0。
PLC调试中常见的模拟量输入输出问题及解决方法在PLC(可编程逻辑控制器)调试过程中,模拟量输入输出问题是一种常见的挑战。
本文将探讨PLC调试中常见的模拟量输入输出问题,并提供一些解决方法。
1. 电源问题当PLC的电源供应不稳定或电源线路存在噪音时,模拟量输入输出的准确性可能会受到影响。
为了解决这个问题,可以考虑以下措施:- 确保PLC的电源电压稳定,使用稳定性高的电源设备。
- 使用滤波器或稳压器来减少电源噪音。
- 对电源线路进行绝缘和屏蔽,以减少外界干扰。
- 定期检查电源线路,确保连接良好。
2. 信号干扰模拟量信号容易受到电磁干扰或信号回路的交叉干扰。
以下方法可帮助解决信号干扰问题:- 使用防干扰的电缆或信号线,降低干扰的影响。
- 将模拟量输入线路与高压电源线路或高频电源线路保持一定的距离,以减少相互干扰。
- 如果信号线路较长,可以考虑使用信号放大器或信号隔离器来提高信号抗干扰能力。
3. 精度问题PLC模拟量输入输出模块的精度是保证系统运行准确的重要指标。
如果模块精度较低,可能导致输出信号不准确。
以下是几种解决方法:- 选择具有较高精度的模拟量输入输出模块。
- 校准模块,确保输入输出信号的准确度。
- 确保传感器的精度和测量范围与模块匹配,以避免精度损失。
- 定期检查模块的性能,确保其正常工作。
4. 信号转换问题在PLC系统中,有时需要将不同类型的信号进行转换,例如将电压信号转换为电流信号。
在进行信号转换过程中可能会出现问题。
以下是一些应对方法:- 理解信号转换的原理,确保正确连接转换装置。
- 检查转换装置的输入输出范围和转换精度,确保其满足系统要求。
- 验证信号转换后的准确性,可以通过比对与信号源的实际值来进行检查。
5. 信号采样频率信号采样频率是指PLC系统对模拟量输入信号的采样速率。
如果采样频率过低,可能无法准确捕捉到信号的快速变化。
以下方法可用于解决采样频率问题:- 确认PLC的采样频率是否满足系统需求。
浅谈S7-200PLC模拟量输入处理方法S7-200系列PLC是SIEMENS公司新推出的一种小型PLC。
它以紧凑的结构、良好的扩展性、强大的指令功能、低廉的价格,已经成为当代各种小型控制工程的理想控制器。
S7-200PLC包含了一个单独的S7-200CPU和各种可选择的扩展模块,可以十分方便地组成不同规模的控制系统。
其控制规模可以从几点到上百点。
在生产过程中,存在大量的物理量,如压力、温度、速度、旋转速度、pH值、粘度等。
为了实现自动控制,这些模拟量信号需要被PLC处理。
S7-200PLC模拟量输入扩展模块分为模拟量输入模块、模拟量输入/输出混合模块。
模拟量输入扩展模块提供了模拟量输入功能。
S7-200的模拟量输入扩展模块具有较大的适应性,可以直接与传感器相连,有很大的灵活性,并且安装方便。
1S7-200系列PLC模拟量输入模块介绍1.1主要模块的功能及特性1.1.1模拟量输入模块EM231。
EM231具有4路模拟量输入,输入信号可以是电压也可以是电流,其输入与PLC具有隔离。
输入信号的范围可以由SW1、SW2和SW3设定。
输入特性:4路模拟量输入电源电压:标准24VDC/4mA输入类型:0~10V、0~5V、±5V、±2.5V、0~20mA分辨率:12bit转换速度:250µs隔离:有1.1.2模拟量混合模块EM235。
EM235具有4路模拟量输入和1路模拟量输出。
它的输入信号可以是不同量程的电压或电流。
其电压、电流的量程是由开关SW1、SW2到SW6设定。
EM235有1路模拟量输出,其输出可以是电压也可以是电流。
1.2模块的寻址方式和模拟量值的表示方法1.2.1模拟量输入模块的寻址—模拟量输入映像区(AI区)。
模拟量输入映像区是S7-200CPU为模拟量输入端信号开辟的一个存贮区。
S7-200将测得的模拟值(如温度、压力)转换成1个字长的(16bit)的数字量,模拟量输入用区域标识符(AI)、数据长度(W)及字节的起始地址表示。
S7-300程序设计方法(模拟量控制)S7-300程序设计方法(模拟量控制)1、概述本文档旨在介绍使用S7-300 PLC进行模拟量控制的程序设计方法。
模拟量控制是指通过对模拟量进行读取和控制,实现对某个过程或设备的精确控制。
2、硬件准备在开始程序设计前,需要准备以下硬件设备:- S7-300 PLC主机- 模拟量输入模块- 模拟量输出模块- 传感器设备3、软件配置在进行程序设计前,需要进行一些软件配置:- 安装S7-300 PLC编程软件- 建立PLC连接- 配置模拟量输入输出模块- 配置传感器设备4、建立IO连接在程序设计前,需要建立正确的IO连接,确保PLC能够读取模拟量输入信号和控制模拟量输出信号。
具体步骤如下:4.1 针对模拟量输入模块,连接传感器设备到相应输入通道。
4.2 针对模拟量输出模块,连接控制设备到相应输出通道。
5、创建数据块在开始程序设计前,需要创建数据块,用于存储PLC读取的模拟量输入信号和控制的模拟量输出信号。
具体步骤如下:5.1 在S7-300 PLC编程软件中,创建一个新的数据块。
5.2 在数据块中定义模拟量输入信号和模拟量输出信号的数据类型和变量名。
6、编写程序功能块根据实际需求,编写程序功能块来实现对模拟量的读取和控制。
具体步骤如下:6.1 在S7-300 PLC编程软件中,创建一个新的程序功能块。
6.2 在功能块中编写读取模拟量输入信号的代码,并将其保存到数据块中的相应变量。
6.3 在功能块中编写控制模拟量输出信号的代码,并将其输出到对应的输出通道。
7、程序调试完成程序编写后,需要对程序进行调试,确保读取的模拟量输入信号准确,并且控制的模拟量输出信号符合预期。
具体步骤如下:7.1 使用S7-300 PLC编程软件进行在线监视,观察模拟量输入信号的数值变化。
7.2 根据实际需求,调整程序功能块中控制模拟量输出信号的代码,确保输出信号的精确控制。
8、系统验证在完成程序调试后,进行系统验证,确保模拟量控制系统运行正常。
PLC对模拟量的控制作者:黄静毕波来源:《电脑知识与技术》2009年第31期摘要:在工业生产领域中,特别是连续型生产过程中常常需要对电流,电压,温度,压力等物理量进行控制。
用PLC来控制模拟量可以充分利用PLC强大的数字与逻辑处理功能,在控制模拟量的同时,还可以进行开关量的控制。
该文着重介绍了如何用PLC对模拟量进行控制。
关键词:PLC;模拟量;数字量;转换中图分类号:TP335文献标识码:A文章编号:1009-3044(2009)31-pppp-0cPLC Analog Volume ControlHUANG Jing, BI Bo(Vocational & Technical College, Chongqing Jiaotong University, Chongqing 400074, China)Abstract: In industrial control field, especially continuous production, we often need gather and control some analog signal, just as current, voltage, temperature, pressure and so on. Control analog quantity by PLC can take full advantage of its powerful date and logic process function, and at the same time it also can control switching value. This article mainly introduces how to process analog signal using PLC.Key words: PLC; analog quantity; digital quantity; conversion为了适应现代工业发展的需要,要求作为工业控制电子设备的PLC能对这些量进行控制。
为此,各PLC厂家都在这方面进行了大量的开发。
目前,不仅大中型机可以进行模拟量控制,小型机也可以。
我们都知道模拟量是指一些连续变化的物理量。
而PLC是由继电器控制电路引进微处理器技术后发展而来,可以方便、可靠地进行开关量的控制。
PLC进行模拟量控制,需要将模拟量转换成数字量,数字量的本质也就是开关量。
经转换后的模拟量,对有较强信息处理的PLC并不难。
由于PLC是基于计算机技术的控制器,有很强的数字处理与逻辑处理功能,所以,只要有合适的算法,一般来说多数控制要求总是可以实现的。
用PLC进行模拟量控制有一个明显的好处:在进行模拟量控制的同时,可进行开关量的控制,这是其他控制器所不能与之相比的。
本文主要探讨的就是PLC对模拟量的处理过程。
1 PLC处理模拟量的一般过程模拟量是连续量,如温度,湿度,流量等多数是非电量。
而PLC只能处理数字量、电量。
这就需要有相应的转换装置对信号进行转换。
PIC可以有很多具有特殊功能的扩展模块,模拟量模块则是其中的一种。
它包括数模转换模块和模数转换模块。
例如,数模转换模块可将一定的数字量转换成对应的模拟量(电压或电流)输出,这种转换具有较高的精度。
一般来讲,其控制过程是:首先用传感器采集信息,并把它变换成标准电信号,送到模拟量模块;模拟量模块把标准电信号转换成PLC可处理的数字信息;PLC按要求对此信息进行处理,并产生相应的控制信息送回模拟量模块;模拟量模块得到控制信息后,经变换,再以标准信号的形式传给执行器;执行器对此信号进行放大和变换,产生控制作用,施加到受控对象上。
图1示出以上介绍的模拟量控制过程。
■图1 模拟量控制过程2 模拟量信息的采集模拟量是连续量,多数是非电量。
而PLC只能处理数字量、电量。
需要有传感器接收模拟量信号,并把模拟量信号转换成电信号。
如果转换后的信号不是标准的电信号,如4~20mADC、1~5VDC、0~10VDC,还需要用变送器把非标准信号变换为标准的电信号。
变送器能够将温度、压力、长度、位置等物理测量信号或普通电信号转换为标准电信号输出或能够以通讯协议方式输出,热电偶电热调节器及电阻温度检测器都是常用的温度测量变送器。
信号经传感器,变送器处理后进入PLC的输入接线端子。
输入接线端子是PLC与外部传感器负载转换信号的端口,输入接线一般指外部传感器与输入端口的接线。
输入器件可以是任何无源的触点或集电极开路的NPN管。
输入器件接通进入,输入端接通,输入线路闭合,同时输入指示的发光二极管亮,输入信号进入PLC等待输入采样。
PLC的模拟量模块能够在同一个端口接收不同的标准信号,只要在模块上的拨动开关上进行相关设定,就可以直接应用。
要注意的是:不同厂家的不同机型对进入其输入通道的信号要求可能会有所不同。
比如三菱的FX2N-2AD不能将一个通道作为模拟电压输入而将另一个作为电流输入。
这是因为两个通道使用相同的偏值量和增益值。
3 模拟量信息的变换和处理接收到的标准电信号是连续量,PLC是不能直接处理的。
为此需要对其进行采样与量化,转换为PLC能够进行处理的数字量。
首先对模拟量按一定时间间隔取值,进行采样。
采样后得到的量即为离散量。
它只能代表采样的瞬间的模拟量值,不能代表其它时刻的模拟量值。
显然,采样时间间隔越短,取样点越密集,就越能体现原始模拟信号的特征。
为了保证采样信号能较少失真地恢复为原来的连续信号,根据采样定理,采样频率一般应大或等于系统最大频率的两倍。
最大频率是系统幅频特性上幅值为零时的频率。
接下来要对离散量进行量化,求与实际的离散量最为接近的数字量。
所谓量化,就是度量采样后离散信号幅度的过程。
量化精度是就是度量时分级,好比一把尺子的刻度划分。
量化后得到的离散量就是PLC可以进行处理的数字量。
由量化的过程可知,数字量在时间上与取值上都是离散的。
转换后的数据量可以是八位二进制数、十二位二进制数、或者更高。
对应的分辨率分别为量程的1/256、1/4096、或更小。
如果选择的位数多,分辨率高,精度也高,量化后的值与模拟量的原值的误差也越小。
但位数多,模块价格也昂贵。
如果高过16 位,还要用双字指令处理,这将在一定程度上增加资源开销与处理时间。
在实际应用中,接收到的模拟信号不可能是理想信号,会受到各种干扰,为了削弱干扰对于模拟信号的影响,需要对模数转换结果按一定的算法进行过滤处理。
这一过程称为数字滤波。
常用的简单滤波设计方法如下:对现场模拟信号连续采样3次,采样间隔由A/D转换速度和该模拟信号变化速率决定。
3次采样数据分别存放在三个不同的数据寄存器中,当最后一次采样结束后,将3次采样数据的平均值作为本次采样结果存放在数据寄存器中,作为实际输入信号。
在实际应用中,可以根据需要适当地增加采样次数,以达到更好的效果。
对输入的模拟量处理好之后,就是根据通道的输入特性,找出实际物理量和数字量的对应关系。
图2列出的是数字量位数为12位的模拟量模块的通道的输入特性。
例如:压力传感器的量程为0~10MPa,输出信号为0~10V,选择FX2N-2AD的量程为0~10V,转换后的数字量为0-4000,假设转换后得到的数字为N,求以kPa为单位的压力值。
显然0~10MPa对应转换后的数字0~4000。
转换公式为:P= (10000×N)/4000=2.5N (kPa)注意: 在运算时一定要先乘后除,否则将会损失原始数据的精度。
找到对应关系后,根据控制要求对数据量进行处理。
再将处理结果输出到执行机构。
如果有输出执行的控制信息(数字量)需要送到输出模拟量模块,模拟量模块得到控制信息后,要经D/A 变换成模拟量,再以标准信号的形式传给执行器,执行器对此信号进行放大和变换,产生控制作用,施加到受控对象上。
4 应用案例现列举一个温控炉的恒温控制的案例来说明如何编程实现PLC对模拟量的控制。
让温控炉的炉温保持在一个设定的温度值上,最简单的控制方法是,不停地读入当前的温度值,并与设定值比较。
如实际温度小于设定值,则控制一个逻辑量处于ON,用其让加热器得电。
反之,如实际温度大于设定值,则控制这个逻辑量处于OFF,让加热器失电。
其控制过程如图3所示。
我们采用一体化温度变送器来检测当前温度,直接将PT100热电阻的阻值变化转换为4~20mA电流(模拟量4~20mA电流信号在工程中最为常用,其主要优点是抗干扰能力强。
),检测范围为0~400℃。
4~20mA电流与0~400℃数据对应,通过4~20mA电流间接可测量和反映实际温度。
在这个控制过程中,有一个模拟量(温度)和一个开关量(温控炉的得失电)。
据此,PLC 选用三菱的FX2N-16MR(16个开关量控制),模拟量输入模块选用三菱的FX2N-2AD(2个模拟量输入通道)。
该模拟量模块的数字量位数为12位,内部共有18个缓冲寄存器(BFM),用来与主机FX2N-16MR进行数据交换,每个缓冲寄存器的位数为l6位,数据传输使用FROM,TO指令。
将FX2N-2AD安装在紧靠基本单元FX2N-16MR的位置,其模块编号为0,选用通道1作为模拟量的输入通道。
图4所示的是当X0接通时,PLC读取模拟量并将其转换为数字量的程序。
通道1转换后的数字量就存放在寄存器D10O中。
如果现场的干扰较大,读取的数字值不稳定,可使用平均值数据,也就是我们前面介绍的滤波处理。
可在图4所示的程序后面添加如下程序(图5)。
得到转换后的数字后,在根据控制要求进行处理。
将其与恒温控制设定的温度值所对应的数字值(设定值)相比较,如果大于设定值,则停止加热。
如果小于设定值,则继续加热。
这一部分的处理是对开关量的处理,就不详细说明了。
5 结束语通过PLC模拟量模块对数据的转换和传递,PLC可以很轻松地实现对模拟量的控制。
此外,PLC模拟量的扩展模块除了普通的模入模块外,还有专门用于处理温度量的温度模块,用于通讯的通讯模块等一些特殊的功能模块。
用PLC进行工业控制,可以很方便地与各种扩展模块组合在一起使用,并可用PID或模糊控制算法实现其控制要求,从而获得很高的控制质量。
参考文献:[1] 杨广才,唐学媛.PLC软件数字滤波的应用[J].自动化技术与应用,2008(2):27.[2] 日本三菱电气公司.三菱FX系列特殊功能模块手册[Z].[3] 宋伯生.可编程序控制器·配置·编程·联网[M].北京:中国劳动出版社,1998.。
