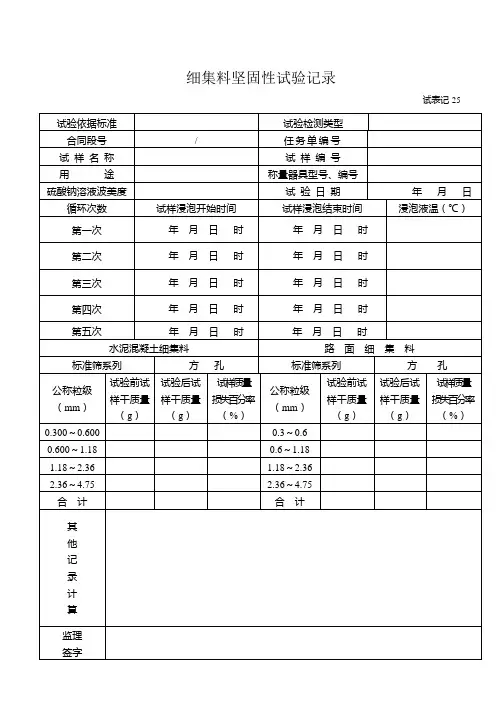

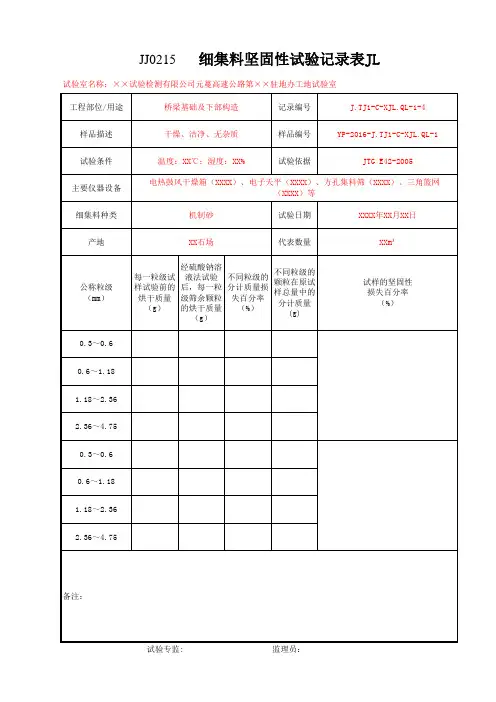

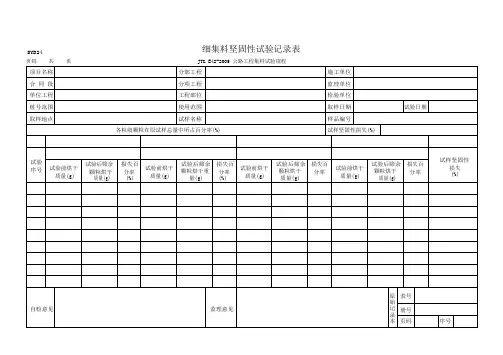

细集料坚固性试验记录表

细 集 料 检 测 原 始 记 录委托单编号： 任务单编号：SA 试样种类： 样品状态：试验： 审核： 试验时间： 年 月 日含泥量序号洗前干质量（g ）洗后干质量（g ）含泥量（％） 平均值（％）泥块块含量序号 洗前干质量（g ） 洗后干质量（g ）含泥量（％）平均值（％）1 12 2筛分析试验孔径（mm ） 筛余量（g ） 分计筛余量（％） 累计筛余量（％） 平均累计筛余量（％） 含水率 序号 未烘干试样质量（g ） 烘干后试样质量（g ） 含水率（％） 平均值（％） 1 2 1 2 1 210.0 15.00 22.50坚固性粒径范围2.50—5.00mm 1.25—2.50mm 0.63—1.25mm 0.315—0.63mm 1.250.63试验前各粒级试样的烘干质量（g ）0.315 试验后各粒级筛余颗粒的烘干质量（g ）0.16 试样各粒级颗粒分计损失百分率（％）筛底 各粒级试样在原试样总量中所占的百分率（％）细度模数 μr 1= μr 2= 平均值μr= 试样的坚固性损失总百分率（％）堆积密度和紧密密度序号 容量筒的质量（kg ） 容量筒和堆积密度砂总质量（kg ） 容量筒和紧密密度砂总质量（kg ） 容量筒容积（L ） 堆积密度（kg/m ³） 堆积密度平均值（kg/m ³） 紧密密度（kg/m ³） 紧密密度平均值（kg/m ³）砂的孔隙率（％） 12检测依据□GB/T14684 □JGJ52 检测设备 □试验筛□天平□台秤□烘箱□摇筛机□瓷盘□浅盘 检测环境 备注。

公路工程集料坚固性试验一、粗集料坚固性试验1.目的测定石料坚固性能。

2.适用范围本方法是确定碎石或砾石经饱和硫酸钠溶液多次浸泡与烘干循环，承受硫酸钠结晶压而不发生显著破坏或强度降低的性能。

3.检验人员检验人员均为持证上岗人员。

4.试验设备与材料(1)电热鼓风干燥箱：能使温度控制在105℃±5℃。

(2)电子天平：称量5kg，感量0.1g。

(3)标准筛：根据试样的粒级，按表4.1选用。

表4.1 坚固性试验所需的各粒级试样质量16mm～19mm粒级颗粒60％。

②粒级为19mm～37.5mm的试样中，应含有19mm～31.5mm粒级颗粒40％，31.5mm～37.5mm粒级颗粒60％。

(4)容器：搪瓷盆或瓷缸，容积不小于50L。

(5)三脚网篮：网篮的外径为100mm，高为150mm，采用孔径不大于2.36mm的铜网或水锈钢丝制成；检验37.5mm～75mm的颗粒时，应采用外径和高均为250mm的网篮。

(6)试剂：无水硫酸钠和10水结晶硫酸钠。

5.试验准备5.1硫酸钠溶液的配制取一定数量的蒸馏水，加温至30℃～50℃，每1000mL蒸馏水加入无水硫酸钠300g～350g或10水硫酸钠700g～1000g，用玻璃棒搅拌，使其溶解并饱和。

然后冷却至20℃～25℃；在此温度下静置48h，其相对密度应保持在1.151～1.174(波美度为18.9～21.4)范围内。

试验时容器底部应无结晶存在。

5.2试样的制备将试样按表4.1的规定分级，洗净，放入105℃±5℃的烘箱内烘干4h，取出并冷却至室温，然后按表4.1规定的质量称取各粒级试样质量。

6.试验步骤6.1将所称取的不同粒级的试样分别装入三脚网篮并浸入盛有硫酸钠溶液的容器中，溶液体积应不小于试样总体积的5倍，温度应保持在20℃～25℃的范围内，三脚网篮浸入溶液时应先上下升降25次以排除试样中的气泡，然后静置于该容器中。

6.2浸泡20h后，从溶液中提出网篮，放在105℃±5℃的烘箱中烘烤4h，至此，完成了第一个试验循环。

06-JL-001细集料表观密度试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：主要试验仪器：试验：复核：细集料吸水率试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：主要试验仪器：试验：复核：细集料有机物含量试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：主要试验仪器：标准溶液的配制方法：取2g鞣酸粉溶解于98mL 10%酒精溶液中，即得所需的鞣酸溶液。

然后取该溶液2.5mL注入97.5mL浓度为3%的氢氧化钠溶液中，加塞后剧烈摇动，静置24h即得标准溶液（棕黄色）。

结果：该试样上部溶液颜色于标准溶液的颜色，则该试样的有机物含量鉴定格。

如两种溶液的颜色接近，则应将试样（包括上部溶液）倒入烧杯中放在温度为60℃-70℃的水槽中加热2h-3h，然后再与标准溶液比色，如溶液的颜色深于标准溶液的颜色，则应配制成混凝土作进一步试验。

试验：复核：细集料云母含量试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0337-1994）主要试验仪器：试验：复核：细集料含泥量试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0333-2000）主要试验仪器：试验：复核：细集料紧装密度试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0331-1994）主要试验仪器：试验：复核：细集料堆积密度试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0331-1994）主要试验仪器：试验：复核：细集料筛分试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0327-2005）主要试验仪器：试验：复核：江西省交通工程质量监督站试验检测中心06-JL-009粗集料磨光值试验记录表样品名称：样品编号：检测日期：样品用途：样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0321-2005）主要试验仪器：第页共页06-JL-010粗集料软弱颗粒含量试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0320-2000）主要试验仪器：试验：复核：06-JL-011矿粉塑性指数试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E41-2005（T0354-2000）主要试验仪器：试验：复核：06-JL-012粗集料针片状试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0311-2005）主要试验仪器：试验：复核：06-JL-013粗集料吸水率试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0308-2005）主要试验仪器：试验：复核：06-JL-014粗集料表观密度试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0308-2005）主要试验仪器：试验：复核：06-JL-015粗集料压碎值试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0316-2005）主要试验仪器：试验：复核：06-JL-016粗集料磨耗试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0317-2005）主要试验仪器：试验：复核：06-JL-017粗集料筛分试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0302-2005）主要试验仪器：试验：复核：粗集料坚固试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0314-2000）主要试验仪器：试验：复核：粗集料有机物含量试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0313-1994）主要试验仪器：试样总质量（g）：标准溶液的配制方法：取2g鞣酸粉溶解于98mL10%酒精溶液中，即得所需的鞣酸溶液。

（编号）细集料试验检测报告（水泥混凝土用）试验室名称：报告编号：施工单位任务编号工程名称样品编号工程部位/用途样品名称试验依据判定依据样品描述主要仪器设备及编号产地类型规格代表数量序号检测项目技术指标检测结果结果判定1 含泥量（石粉含量）（%）≤5.02 泥块含量（%）≤2.03 含水率（%）/4 砂当量（%）/5 云母含量（%）/6 膨胀率（%）/7 坚固性指标（%）/8 三氧化硫含量（%）/9棱角性试验间隙率（%）/10 流动时间（S）/11 亚甲蓝值（%）/12 压碎指标值（%）/13 有机质含量判定/14 密度试验结果表观密度 g/cm 表观相对密度表干密度g/cm 表干相对密度毛体积密度g/cm 毛体积相对密度堆积密度g/cm 吸水率（%）紧装密度g/cm 堆积空隙率（%）15 颗粒分析筛孔尺寸(mm)标准规定累计筛余值(%)试验结果Ⅰ区Ⅱ区Ⅲ区累计筛余(%)级配区属细度模数粗细程度9.50004.7510~010~010~02.3635~525~015~01.1865~3550~1025~00.685~7170~4140~160.395~8092~7085~550.15100~90100~90100~90<0.15///检测结论：备注：（编号）细集料筛分试验检测记录表（干筛法）试验室名称：记录编号：工程部位/用途委托/任务编号试验依据样品编号样品描述样品名称试验条件试验日期主要仪器设备及编号筛前试样总质量(g)第一组第二组平均累计筛余百分率(%)规定级配范围(%)细集料级配曲线500500筛孔尺寸(mm)分计筛余质量(g)分计筛分(%)累计筛余(%)分计筛余质量(g)分计筛分(%)累计筛余(%)筛分后总量(g)损耗(g)损耗率(%)细度模数测值细度模数测定值备注：试验：复核：日期：年月日细集料密度试验检测记录表（容量瓶法）试验室名称：记录编号：工程部位/用途委托/任务编号试验依据样品编号样品描述样品名称试验条件试验日期主要仪器设备及编号试验水温T(℃)水在试验温度时的密度(g/cm3)试验次数烘干试样质量 (g)水+容量瓶质量+试样质量 (g)水+容量瓶质量(g)细集料表观相对密度细集料表观相对密度平均值细集料表观密度测定值(g/cm3)备注：细集料堆积密度、紧装密度及空隙率验检测记录表试验室名称：记录编号：工程部位/用途委托/任务编号试验依据样品编号样品描述样品名称试验条件试验日期主要仪器设备及编号试验次数砂的表观密度(g/cm3)容量筒的质量(g)容量筒的容积V (mL)容量筒和堆积砂总质量(g)容量筒和紧装砂总质量(g)砂的堆积密度测值(g/cm3)砂的堆积密度测定值(g/cm3)砂的紧装密度测值(g/cm3)砂的紧装密度测定值(g/cm3)砂的空隙率(%)备注：细集料含泥量（石粉含量）、泥块含量试验检测记录表试验室名称：记录编号：工程部位/用途委托/任务编号试验依据样品编号样品描述样品名称试验条件试验日期主要仪器设备及编号含泥量（石粉含量）试验次数试验前烘干试样质量(g)试验后烘干试样质量(g)含泥量(石粉含量)测值(%)含泥量（石粉含量）平均值(%)12泥块含量试验次数试验前存留1.18mm筛上烘干试样质量(g)试验后烘干试样质量(g)泥块含量测值(%)泥块含量平均值(%)12 备注：。

细集料坚固性试验1目的与适用范围本方法用以确定砂试样经饱和硫酸钠溶液多次浸泡与烘干循环，承受硫酸钠结晶压而不发生显著破坏或强度降低的性能，以评定砂的坚固性能(也称安定性)。

2仪具与材料(1)烘箱：能控温在105℃±2_5℃。

(2)天平：称量200g，感量不大于0.2g。

(3)标准筛：孔径为0.3㎜、0.6㎜、1.18nun、2.36㎜、4.75㎜。

(4)容器：搪瓷盆或瓷缸，容量不小于10L。

(5)三脚网篮：内径及高均为70㎜，由铜丝或镀锌铁丝制成，网孔的孔径不应大于所盛试样粒级下限尺寸的一半。

(6)试剂：无水硫酸钠或10水结晶硫酸钠(工业用)。

(7)波美比重计。

3试验准备取一定数量的洁净水(多少取决于试样及容器大小)，加温至30℃～50℃，每1000mL洁净水加入无水硫酸钠(Na2SO4)300g～350g或10水硫酸钠(Na2S04·10H2O)700g～1000g，用玻璃棒搅拌，使其溶解并饱和，然后冷却至20℃～25℃，在此温度下静置48h，其相对密度应保持在1.151～1.174(波美度为18.9～21.4)范围内，试验时容器底部应无结晶存在。

4试验步骤4.1将试样烘干，称取粒级分别为0.3㎜～0.6㎜、0.6㎜～1.18㎜、1.18㎜～2.36㎜和2.36㎜～4.75㎜的试样各约100g，m i，分别装入网篮并浸入盛有硫酸钠溶液的容器中。

溶液体积应不小于试样总体积的5倍，其温度应保持在20℃～50℃范围内。

三脚网篮浸入溶液时应先上下升降25次以排除试样中的气泡，然后静置于该容器中。

此时网篮底面应距容器底面约30㎜(由网篮脚高控制)，网篮之间的间距应不小于30㎜。

试样表面至少应在液面以下30㎜。

4.2浸泡20h后，从溶液中提出网篮，放在105℃±5℃的烘箱中烘烤4h，至此完成了第一个试验循环，待试样冷却至20℃～25℃后，即开始第二次循环。

从第二次循环开始，浸泡及烘烤时间均为4h 。
