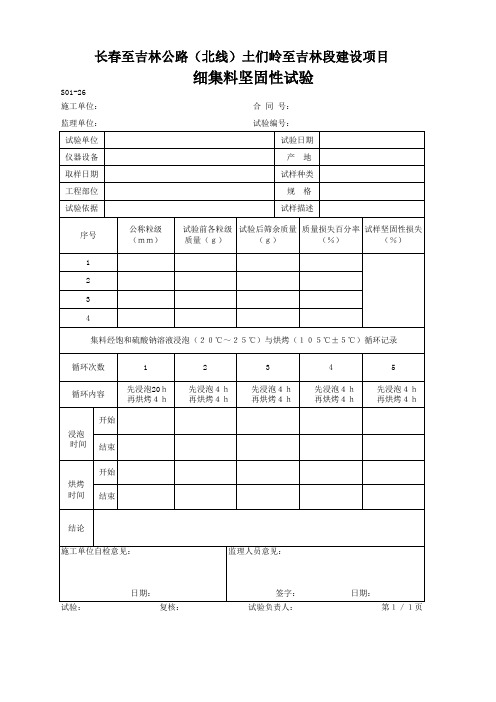

细集料坚固性记录

细集料坚固性试验1 目的与适用范围本方法用以确定砂试样经饱和硫酸钠溶液多次浸泡与烘干循环，承受硫酸钠结晶压而不发生显著破坏或强度降低的性能，以评定砂的紧固性能(也称安定性)。

2 仪具与材料2.1 烘箱：能控温在105±5摄氏度。

2.2 天平:称量200g，感量不大于0.2g。

2.3 筛：对水泥混凝土用砂，孔径为0.315mm、0.63mm、1.25mm的方孔筛及2.5mm、5mm的圆孔筛；对沥青路面和各基层和底基层用砂，孔径为0.3mm、0.6mm、1.18mm、2.36mm、4.75mm的方孔筛。

2.4 容器：搪瓷盆或瓷缸，容量不小于10L。

2.5 三脚网篮：内径及高均为70mm，由铜丝或镀锌铁丝制成，网孔的孔径不应大于所盛试样粒级下限尺寸的一半。

2.6 试剂：无水硫酸钠或10水结晶硫酸钠(工业用)。

2.7 波美比重计。

3 试验准备取一定数量的蒸馏水(多少取决于试样及容器大小)，加温至30~50摄氏度，每1000mL蒸馏水加入无水硫酸钠(Na2SO4)300g~350g或10水硫酸钠(Na2SO4.10H2O)700g~1000g，用玻璃棒搅拌，使其溶解并饱和，然后冷却至20~25摄氏度，在此温度下静置48h，其相对密度应保持在1.151~1.174(波美度为18.9~21.4)范围内，试验时容器底部应无结晶存在。

4 试验步骤4.1 称取粒级分别为0.315mm~0.63mm、0.63mm~1.25mm、1.25mm~2.5mm和2.5mm~5.0mm的试样(对沥青路面为0.3mm、0.6mm、0.6mm~1.18mm、1.18mm~2.36mm、2.36mm~4.75mm的试样)各约100g，分别装入网篮并浸入盛有硫酸钠溶液的容器中，溶液体积应不小于试样总体积的5倍，其温度应保持在20~50摄氏度范围内。

三脚网篮浸入溶液时应先上下升降25次以排除试样中的气泡，然后静置于该容器中，此时网篮底面应距容器底面约30mm(由网篮脚高控制)，网篮之间的间距应不小于30mm。

细 集 料 检 测 原 始 记 录委托单编号： 任务单编号：SA 试样种类： 样品状态：试验： 审核： 试验时间： 年 月 日含泥量序号洗前干质量（g ）洗后干质量（g ）含泥量（％） 平均值（％）泥块块含量序号 洗前干质量（g ） 洗后干质量（g ）含泥量（％）平均值（％）1 12 2筛分析试验孔径（mm ） 筛余量（g ） 分计筛余量（％） 累计筛余量（％） 平均累计筛余量（％） 含水率 序号 未烘干试样质量（g ） 烘干后试样质量（g ） 含水率（％） 平均值（％） 1 2 1 2 1 210.0 15.00 22.50坚固性粒径范围2.50—5.00mm 1.25—2.50mm 0.63—1.25mm 0.315—0.63mm 1.250.63试验前各粒级试样的烘干质量（g ）0.315 试验后各粒级筛余颗粒的烘干质量（g ）0.16 试样各粒级颗粒分计损失百分率（％）筛底 各粒级试样在原试样总量中所占的百分率（％）细度模数 μr 1= μr 2= 平均值μr= 试样的坚固性损失总百分率（％）堆积密度和紧密密度序号 容量筒的质量（kg ） 容量筒和堆积密度砂总质量（kg ） 容量筒和紧密密度砂总质量（kg ） 容量筒容积（L ） 堆积密度（kg/m ³） 堆积密度平均值（kg/m ³） 紧密密度（kg/m ³） 紧密密度平均值（kg/m ³）砂的孔隙率（％） 12检测依据□GB/T14684 □JGJ52 检测设备 □试验筛□天平□台秤□烘箱□摇筛机□瓷盘□浅盘 检测环境 备注。

试验性质:合同号:编号:
标准值
//
4.75
2.361.180.60.30.15<0.15细度模数
细集料试验报告
工程名称:取样日期:施工单位:试验日期:监理单位:试验单位:使用部位报告编号集料产地报告日期取样地点
规格及品种
代表数量（m 3）
试验规程
评定标准
试验项目试验结果
标准值
试验项目试验结果表观密度(kg/m3)有机物含量（%）堆积密度(kg/m 3)云母含量（%）空隙率(%)SO 3含量（%）含泥量(%)坚固性（%）泥块含量(%)碱活性（%）轻物质含量(%)
＞10mm含石量（%）颗粒组成
标准级配
上限（％）
下限（％）
备注
试验结论
试验专业监理工程师意见
签字：日期：年月日
试验：复核：审批：
孔径(mm)分计筛余（%）
通过率（%）
级配区
0.0
4.75
2.36 1.18 0.6 0.3 0.15 <0.15
累计筛余百分率
筛孔尺寸
筛分曲线图。

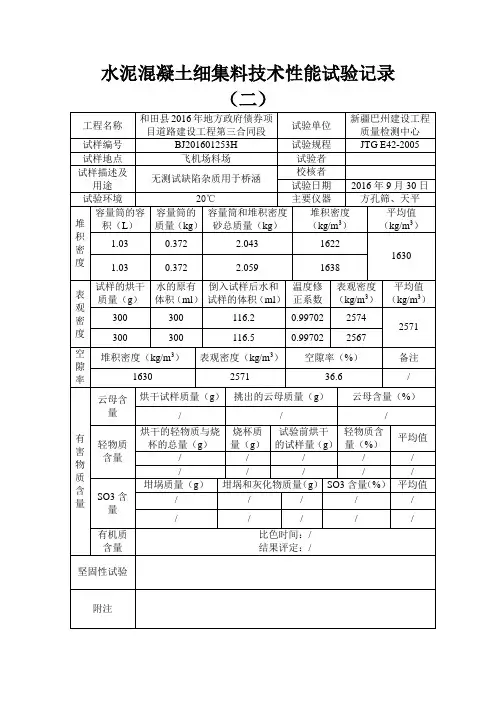

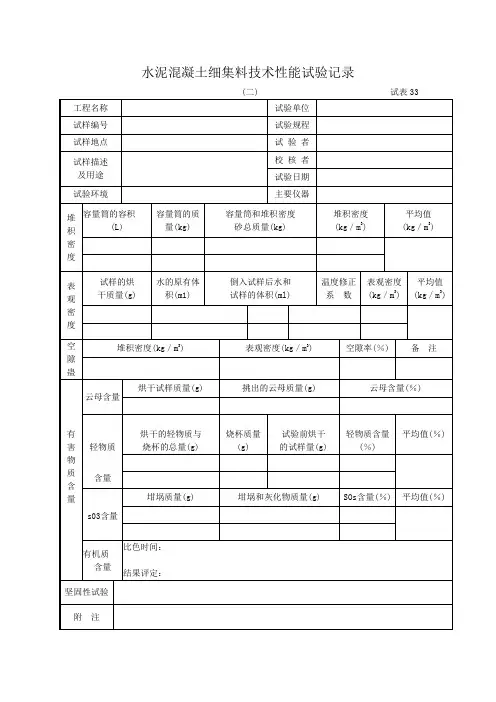

06-JL-001细集料表观密度试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：主要试验仪器：试验：复核：细集料吸水率试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：主要试验仪器：试验：复核：细集料有机物含量试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：主要试验仪器：标准溶液的配制方法：取2g鞣酸粉溶解于98mL 10%酒精溶液中，即得所需的鞣酸溶液。

然后取该溶液2.5mL注入97.5mL浓度为3%的氢氧化钠溶液中，加塞后剧烈摇动，静置24h即得标准溶液（棕黄色）。

结果：该试样上部溶液颜色于标准溶液的颜色，则该试样的有机物含量鉴定格。

如两种溶液的颜色接近，则应将试样（包括上部溶液）倒入烧杯中放在温度为60℃-70℃的水槽中加热2h-3h，然后再与标准溶液比色，如溶液的颜色深于标准溶液的颜色，则应配制成混凝土作进一步试验。

试验：复核：细集料云母含量试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0337-1994）主要试验仪器：试验：复核：细集料含泥量试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0333-2000）主要试验仪器：试验：复核：细集料紧装密度试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0331-1994）主要试验仪器：试验：复核：细集料堆积密度试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0331-1994）主要试验仪器：试验：复核：细集料筛分试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0327-2005）主要试验仪器：试验：复核：江西省交通工程质量监督站试验检测中心06-JL-009粗集料磨光值试验记录表样品名称：样品编号：检测日期：样品用途：样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0321-2005）主要试验仪器：第页共页06-JL-010粗集料软弱颗粒含量试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0320-2000）主要试验仪器：试验：复核：06-JL-011矿粉塑性指数试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E41-2005（T0354-2000）主要试验仪器：试验：复核：06-JL-012粗集料针片状试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0311-2005）主要试验仪器：试验：复核：06-JL-013粗集料吸水率试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0308-2005）主要试验仪器：试验：复核：06-JL-014粗集料表观密度试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0308-2005）主要试验仪器：试验：复核：06-JL-015粗集料压碎值试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0316-2005）主要试验仪器：试验：复核：06-JL-016粗集料磨耗试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0317-2005）主要试验仪器：试验：复核：06-JL-017粗集料筛分试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0302-2005）主要试验仪器：试验：复核：粗集料坚固试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0314-2000）主要试验仪器：试验：复核：粗集料有机物含量试验记录表样品名称：样品编号:样品用途：检测日期:样品描述：试验室温度/湿度：试验规程：JTG E42-2005（T0313-1994）主要试验仪器：试样总质量（g）：标准溶液的配制方法：取2g鞣酸粉溶解于98mL10%酒精溶液中，即得所需的鞣酸溶液。

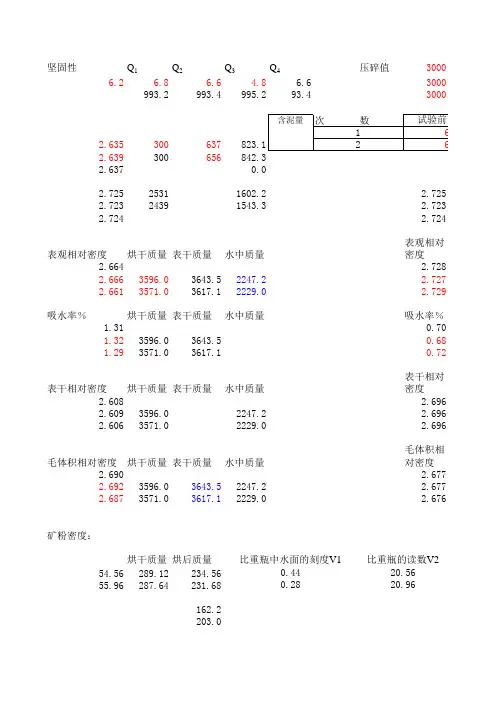

坚固性Q1Q2Q3Q4压碎值30006.2 6.8 6.6 4.8 6.63000993.2993.4995.293.430002.6353006372.6393006562.6370.02.72525311602.2 2.7252.72324391543.3 2.7232.724 2.724表观相对密度烘干质量表干质量水中质量表观相对密度2.664 2.7282.6663596.03643.52247.2 2.7272.6613571.03617.12229.0 2.729吸水率％烘干质量表干质量水中质量吸水率％1.310.701.323596.03643.50.681.293571.03617.10.72表干相对密度烘干质量表干质量水中质量表干相对密度2.608 2.6962.6093596.02247.2 2.6962.6063571.02229.0 2.696毛体积相对密度烘干质量表干质量水中质量毛体积相对密2.690 2.6772.6923596.03643.52247.2 2.6772.6873571.03617.12229.0 2.676矿粉密度：烘干质量烘后质量54.56289.12234.5655.96287.64231.68162.2203.00.440.2820.5620.96比重瓶中水面的刻度V1比重瓶的读数V229.125878.825878.869931.649181.749381.79031010102197.35000428514.3 2347.85000425514.9 2317.7136272 5.3134763 4.7 25311602.2 2.72525311602.2 24391543.3 2.72324391543.32.724烘干质量表干质量水中质量表观相对密度烘干质量表干质量水中质量2.7282492.02508.91578.2 2.7272492.02508.91578.2 2473.32491.11567.0 2.7292473.32491.11567.0烘干质量表干质量水中质量吸水率％烘干质量表干质量水中质量0.702492.02508.90.682492.02508.92473.32491.10.722473.32491.1烘干质量表干质量水中质量表干相对密度烘干质量表干质量水中质量2.6962492.01578.2 2.6962492.01578.2 2473.31567.0 2.6962473.31567.0烘干质量表干质量水中质量毛体积相对密烘干质量表干质量水中质量2.6772492.02508.91578.2 2.6772492.02508.91578.2 2473.32491.11567.0 2.6762473.32491.11567.0密度平均密度2.7122.7062.729 2.7312.7322.7097.6洛杉矶磨耗0.08870.08180.091.1890.89290.01.18914.6 5。

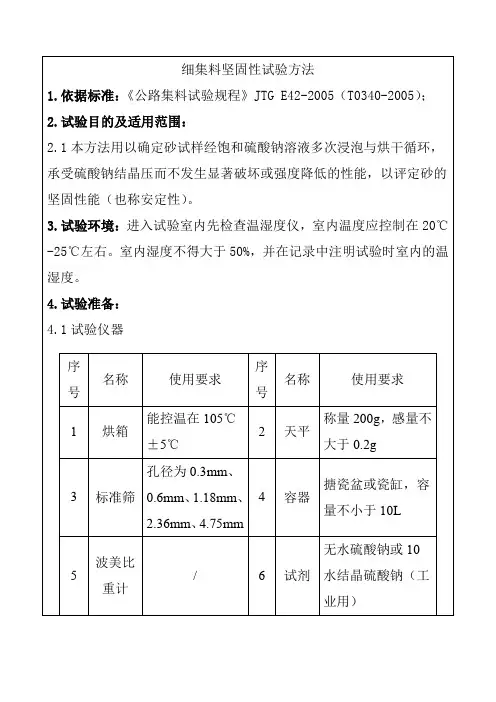

T0340—2005 细集料坚固性试验1目的与适用范围本方法用以确定砂试样经饱和硫酸钠溶液多次浸泡与烘干循环，承受硫酸钠结晶压而不发生显著破坏或强度降低的性能，以评定砂的坚固性能（也称安定性）。

2仪具与材料（1）烘箱：能控温在105℃±5℃。

（2）天平：称量200g，感量不大于0.2g。

（3）标准筛：孔径为0.3mm、0.6mm、1.18mm、2.36mm、4.75mm。

（4）容器：搪瓷盆或瓷缸，容量不小于10L。

（5）三脚网篮：内径及高均为70mm，由铜丝或镀锌铁丝制成，网孔的孔径不应大于所盛试样粒级下限尺寸的一半。

（6）试剂：无水硫酸钠或10水结晶硫酸钠（工业用）。

（7）波美比重计。

3试验准备取一定数量的洁净水（多少取决于试样及容器大小），加温至30℃~50℃，每1000mL 洁净水加入无水硫酸钠（Na2SO4）300g~500g或10水硫酸钠（Na2SO4∙10H2O）700g~1000g，用玻璃棒搅拌，使其溶解并饱和，然后冷却至20℃~25℃，在此温度下静置48h，其相对密度应保持在1.151~1.174（波美度为18.9~21.4）范围内。

试验时容器底部应无结晶存在。

4试验步骤4.1将试样烘干，称取粒级分别为0.3mm~0.6mm、0.6mm~1.18mm、1.18mm~2.36mm和2.36mm~4.75mm的试样各约100g，m i，分别装入网篮并浸入盛有硫酸钠溶液的容器中。

溶液体积应不小于试样总体积的5倍，其温度应保持在20℃~50℃范围内。

三脚网篮浸入溶液时应先上下升降25次以排除试样中的气泡，然后静置于该容器中。

此时网篮底面应距容器底面约30mm（由网篮脚高控制），网篮之间的间距应不小于30mm。

试样表面至少应在液面以下30mm。

4.2浸泡20h后，从溶液中提出网篮，放在105℃±5℃的烘箱中烘烤4h，至此完成了第一个实验循环。

待试样冷却至20℃~25℃后，即开始第二次循环。
