粗集料坚固性试验[JTG]

[单选题（江南博哥）]1.粗集料压碎值试验应做平行试验（）次。

A.2B.3C.4D.5参考答案：B参考解析：（JTGE42-2005）[单选题]2.粗集料坚固性试验，从第二次循环开始，浸泡与烘干时间均为4h，共循环（）次。

A.3B.5C.8D.10参考答案：B参考解析：（GB/T14685-2011）[单选题]3.细度模数是用细集料的（）参数计算的。

A.各筛筛余质量B.各筛分计筛余百分数C.各筛累计筛余百分数D.通过率参考答案：C参考解析：（JTGE42-2005）[单选题]4.测定粗集料的颗粒组成，人工筛分时，需使集料在筛面上同时有水平方向及上下方向的不停顿的运动，使小于筛孔的集料通过筛孔，直至每分钟内通过筛孔的质量小于筛上残余量的（）为止。

A.0.1%B.0.2%C.0.3%D.0.4%参考答案：A参考解析：2020版教材P71表3-27[单选题]5.粗集料坚固性试验采用的试剂是（）溶液。

A.饱和硫酸铜B.碳酸氢钠C.氢氧化钠D.饱和硫酸钠官方参考答案：D参考解析：JTS/T236-2019《水运工程混凝土试验检测技术规范》P88页：7.12.2硫酸钠溶液的配制及试样的制备应满足下列要求：（1）根据试样的质量及容器的大小，取一定数量的蒸馏水，加温至（30~50）℃，每1000ml蒸馏水中加入无水硫酸钠（Na，SQ。

）（300~350）g，用玻璃棒搅拌，使其溶解并饱和，然后冷却至（20~25）℃，在此温度下静置两昼夜，其相对密度保持在（l151~l174）kg/nm1范围内；（2）将试样按表7.l2.1的规定分级，并分别擦洗干净，放入（l05~110）℃烘箱内烘24h，取出并冷却至室温，然后按表7.l2.l对各粒级规定的质量称取试样。

[单选题]6.对固结排水和倒滤层用砂以数量不大于（）m3为一批。

A.4000B.5000C.6000D.7000参考答案：B参考解析：教材P42页：（2）对固结排水和倒滤层用砂，必检项目是筛析、含泥量、渗透系数，以数量不大于5000m3为一批。

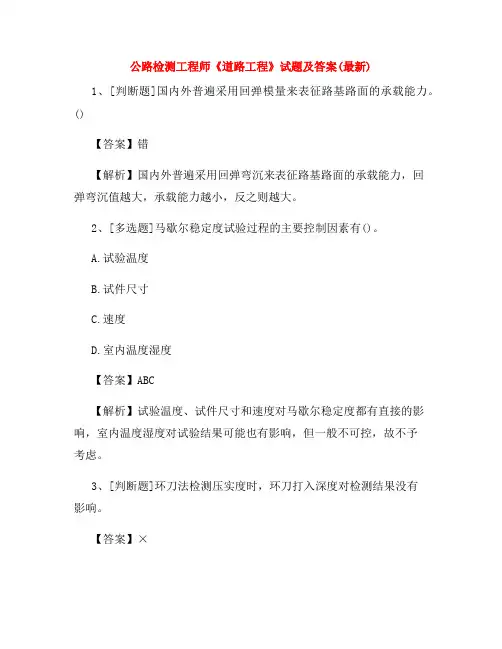

公路检测工程师《道路工程》试题及答案(最新)1、[判断题]国内外普遍采用回弹模量来表征路基路面的承载能力。

()【答案】错【解析】国内外普遍采用回弹弯沉来表征路基路面的承载能力，回弹弯沉值越大，承载能力越小，反之则越大。

2、[多选题]马歇尔稳定度试验过程的主要控制因素有()。

A.试验温度B.试件尺寸C.速度D.室内温度湿度【答案】ABC【解析】试验温度、试件尺寸和速度对马歇尔稳定度都有直接的影响，室内温度湿度对试验结果可能也有影响，但一般不可控，故不予考虑。

3、[判断题]环刀法检测压实度时，环刀打入深度对检测结果没有影响。

【答案】×【解析】每层土压实度上下并不均匀，环刀打入的深度对检测的压实度有影响。

可增大环刀容积，提高精度。

4、[多选题]测定水泥或石灰剂量时，下列滴定操作正确的是()。

A.摇动锥形瓶时要向同一个方向旋转B.滴定管不能离开瓶口过高，应在瓶颈的1/3处C.滴定过程中，右手不能离开活塞任操作液直流D.滴定开始时速度可稍快，临近终点时应滴-滴，摇几下，观察颜色变化情况【答案】AD【解析】EDTA滴定法(JTGE51-2009T0809)，规范操作摇动锥形瓶时要向同一个方向旋转;滴定开始时速度可稍快，临近终点对(溶液变成紫色时)应放慢滴定速度并摇匀，观察颜色变化直至变成纯蓝色。

5、[单选题]某试验室需要取1500g的二灰土，该土的含水率为15%，配合比为石灰：粉煤灰：土=10:20:70，其中含有干石灰()。

A.81gB.130gC.150gD.90g【答案】B【解析】二灰土的总质量为：(1+2+7)=1500，计算石灰湿质量1500*10%=150g，则石灰干质量=150/(1+0.01w)=130g。

6、[判断题]在进行沥青混合料试件的密度测定时，一般地说，蜡封法测定的毛体积密度比表干法测得的准确。

()【答案】错【解析】由于影响测定结果的因素很多，因此无法比较两种方法的测定结果。

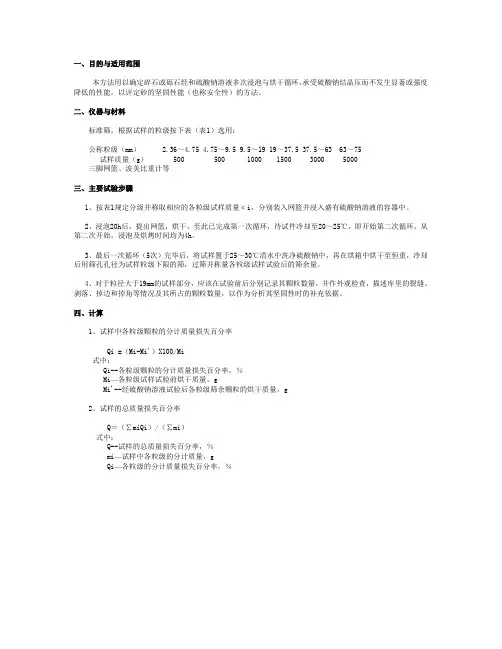

一、目的与适用范围本方法用以确定碎石或砾石经和硫酸钠溶液多次浸泡与烘干循环，承受硫酸钠结晶压而不发生显著或强度降低的性能，以评定砂的坚固性能（也称安全性）的方法。

二、仪器与材料标准筛，根据试样的粒级按下表（表1）选用：公称粒级（mm） 2.36～4.75 4.75～9.5 9.5～19 19～37.5 37.5～63 63～75试样质量（g） 500 500 1000 1500 3000 5000 三脚网篮、波美比重计等三、主要试验步骤1、按表1规定分级并称取相应的各粒级试样质量αi，分别装入网篮并浸入盛有硫酸钠溶液的容器中。

2、浸泡20h后，提出网篮，烘干，至此已完成第一次循环，待试件冷却至20～25℃，即开始第二次循环，从第二次开始，浸泡及烘烤时间均为4h。

3、最后一次循环（5次）完毕后，将试样置于25～30℃清水中洗净硫酸钠中，再在烘箱中烘干至恒重，冷却后用筛孔孔径为试样粒级下限的筛，过筛并称量各粒级试样试验后的筛余量。

4、对于粒径大于19mm的试样部分，应该在试验前后分别记录其颗粒数量，并作外观检查，描述库里的裂缝、剥落、掉边和掉角等情况及其所占的颗粒数量，以作为分析其坚固性时的补充依据。

四、计算1、试样中各粒级颗粒的分计质量损失百分率Qi =（Mi-Mi'）X100/Mi式中：Qi--各粒级颗粒的分计质量损失百分率，％Mi—各粒级试样试验前烘干质量，gMi'--经硫酸钠溶液试验后各粒级筛余颗粒的烘干质量，g2、试样的总质量损失百分率Q＝（∑miQi）/（∑mi）式中：Q--试样的总质量损失百分率，％mi—试样中各粒级的分计质量，gQi—各粒级的分计质量损失百分率，％。

T0314-2000 粗集料坚固性试验1 目的与适用范围本方法是确定碎石或砾石经饱和硫酸钠溶液多次浸泡与烘干循环，承受硫酸钠结晶压而不发生显著破坏或强度降低的性能，是测定石料坚固性能(也称安定性)的方法。

2 仪具与材料2.1 烘箱：能使温度控制在105℃±5℃。

2.2 天平：称量5kg，感量不大于1g。

2.3 标准筛：根据试样的粒级，按表T0314-1选用。

注：①粒级为9.5mm～19mm的试样中，应含有9.5mm～16mm粒级颗粒40%， 16mm～19mm 粒级颗粒60%。

②粒级为19mm～37.5mm的试样中，应含有19mm～31.5mm粒级颗粒40%，31.5mm～37.5mm粒级颗粒60%。

2.4 容器：搪瓷盆或瓷缸，容积不小于50L。

2.5 三脚网篮：网篮的外径为100mm，高为150mm,采用孔径不大于2.36mm的铜网或不锈钢丝制成；检验37.5mm～75mm的颗粒时，应采用外径和高均为250mm的网篮。

2.6 试剂：无水硫酸钠和10水结晶硫酸钠(工业用)。

3 试验准备3.1 硫酸钠溶液的配制取一定数量的蒸馏水(多少取决于试样及容器大小),加温至30℃～50℃,每1000mL 蒸馏水加入无水硫酸钠(Na2SO4)300g～350g或10水硫酸钠(Na2SO4.10H2O)700g～1000g,用玻璃棒搅拌,使其溶解并饱和,然后冷却至20℃～25℃；在此温度下静置48h,其相对密度应保持在1.151～1.174(波美度为18.9～21.4)范围内。

试验时容器底部应无结晶存在。

3.2 试样的制备将试样按表T0314-1的规定分级，洗净，放入105℃±5℃的烘箱内烘干4h，取出并冷却至室温，然后按表T0314-1规定的质量称取各粒级试样质量m i。

4 试验步骤4.1 将所称取的不同粒级的试样分别装入三脚网篮并浸入盛有硫酸钠溶液的容器中，溶液体积应不小于试样总体积的5倍，温度应保持在20℃～25℃的范围内，三脚网篮浸入溶液时应先上下升降25次以排除试样中的气泡，然后静置于该容器中；此时，网筛底面应距容器底面约30mm(由网篮脚高控制)，网篮之间的间距应不小于30mm，试样表面至少应在液面以下30mm。

第 页,共 页粗集料坚固性试验检测记录表
试验室名称：
记录编号：工程部位/用途
委托/任务编号试验依据
样品编号样品描述
样品名称试验条件
试验日期
主要仪器设备及编号公称粒级 (mm)试样中各粒级的分计质量(g)
试验前烘干试样质量(g)循环试验后筛余颗粒的烘干质量(g)分计质量损 失百分率 (%)总质量损失 百分率 (%)
2.36~4.754.75~9.5
9.5~19.0
19.0~37.5
37.5~63.0
63.0~75.0
试验前粒径大于19mm试样颗粒数
试验后粒径大于19mm试样颗粒数
试验后粒径大于19mm试样颗粒的裂
缝、剥落、掉边、掉角情况及其所
占的颗粒数量
备 注:
试验：复核：日期：年月日。

粗集料坚固性试验作业指导书4.8.1目的与适用范围本方法是确定碎石或砾石经饱和硫酸钠溶液多次浸泡与烘干循环，承受硫酸钠结晶压而不发生显著破坏或强度降低的性能，是测定石料坚固性能(也称安定性)的方法。

4.8.2仪具与材料烘箱：能使温度控制在105℃±5℃。

天平：称量5㎏，感量不大于1g。

标准筛：根据试样的粒级，按表T 0314-1选用。

表T0314-1坚固性试验所需的各粒级试样质量公称粒级(㎜)2.36～4.75 4.75～9.59.5～1919～37.537.5～6363～75试样质量(g) 500 500 1000 1500 3000 5000 注：①粒级为9.5㎜～19㎜的试样中，应含有9.5㎜～16㎜粒级颗粒40％，16㎜～19㎜粒级颗粒60％。

②粒级为19㎜～37.5㎜的试样中，应含有19㎜～31.5㎜粒级颗粒40％，31.5㎜～37.5㎜粒级颗粒60％。

容器：搪瓷盆或瓷缸，容积不小于50L。

三脚网篮：网篮的外径为100㎜，高为150㎜，采用孔径不大于2.36㎜的铜网或水锈钢丝制成；检验37.5㎜～75㎜的颗粒时，应采用外径和高均为250㎜的网篮。

试剂：无水硫酸钠和10水结晶硫酸钠(工业用)。

4.8.3试验准备1、硫酸钠溶液的配制取一定数量的蒸馏水(多少取决于试样及容器大小)，加温至30℃～50℃，每1000mL蒸馏水加入无水硫酸钠(Na2S04)300g～350g或10水硫酸钠(Na2SO4·1OH2O)700g～1000g，用玻璃棒搅拌，使其溶解并饱和.然后冷却至20℃～25℃；在此温度下静置48h，其相对密度应保持在1.151～1.174(波美度为18.9～21.4)范围内。

试验时容器底部应无结晶存在。

2、试样的制备将试样按表T0314-1的规定分级，洗净，放入105℃±5℃的烘箱内烘干4h，取出并冷却至室温，然后按表T 0314—1规定的质量称取各粒级试样质节mi。

2021年道路工程试卷和答案（10）一、单选题(共35题)1.当采用水泥、石灰等作沥青混合料填料时，其用量不宜超过矿料总量的（）。

A：0.01B：0.02C：0.03D：0.04【答案】：B【解析】：《公路沥青路面施工技术规范》，当采用水泥、石灰等作沥青混合料填料时，其用量不宜超过矿料总量的2%。

2.无机结合料稳定土击实试验，在（）情况时可按照规范的公式对最佳含水率和最大干密度进行校正。

A：任何情况B：试样中大于规定最大粒径的超粒径含量小于30%时C：试样中大于规定最大粒径的超粒径含量大于30%时D：试样中大于规定最大粒径的超粒径含量为5%-30%时【答案】：D【解析】：无机结合料稳定材料击实试验（JTGE51-2009T0804），试样中大于规定最大粒径的超粒径含量为5%-30%时，可按照公式对最佳含水率和最大干密度进行校正。

3.下列选项中，属于井砌筑的实测项目中关键项目的是（）。

A：井盖与相邻路面高差B：井底高程C：中心点位D：砂浆强度【答案】：D【解析】：砂浆强度是井砌筑的实测项目中的关键项目。

4.下列说法正确的是()。

A：压碎值越小，集料抗压碎能力越差B：磨光值越低，抗滑性越好C：冲击值越小，表示集料的抗冲击性能越好D：磨耗值越大，表示抗磨耗性越好【答案】：C【解析】：冲击值越小，表示集料的抗冲击性能越好。

所以答案为C。

5.AC-13型细粒式沥青混合料，经过马歇尔试验确定的最佳油石比为5.1%，换算后最佳沥青含量为()。

A：4.8%B：4.9%C：5.1%D：5.4%【答案】：B【解析】：依据热拌沥青混合料配合比设计方法，最佳沥青含量：Pb=Pa/(100+Pa)×100%=5.1/(100+5.1)×100=4.9%。

6.现行规程规定，采用维卡仪法测定水泥标准稠度用水量，以试杆距底板的距离为（）作为水泥达到标准稠度的判定标准。

A：3mm±1mmB：4mm±1mmC：5mm±1mmD：6mm±1mm【答案】：D【解析】：采用维卡仪法测定水泥标准稠度用水量，以试杆沉入净浆并距板底6mm±1mm的水泥净浆为标准稠度净浆。

.粗集料的技术标准普通混凝土中采用的粗集料，主要是碎石和卵石。

混凝土用粗集料的质量应满足下列技术要求。

（1）水泥混凝土用粗集料的压碎值、含泥量、针片状颗粒含量等指标水泥混凝土用粗集料的压碎值、含泥量、针片状颗粒含量等技术指标应符合表3-1的规定。

注：①混凝土强度为c60及以上时，必要时应进行岩石抗压强度检验，岩石的抗压强度与混凝土强度等级之比，不应小于1.5，且火成岩强度不宜低于80mpa，变质岩不宜低于60m pa，沉积岩不宜低于30mpa。

②混凝土强度等级等于及小于c10级的，其针、片状颗粒含量可放宽到40%。

（2）粗集料的坚固性碎石或卵石的坚固性是指集料在气候、环境变化或其它物理因素作用下抵抗碎裂的能力。

为保证水泥混凝土的耐久性，选用的粗集料应具有足够的坚固性，以抵抗冻融和自然因素的风化作用。

混凝土用粗集料的坚固性用硫酸钠溶液法检验，试样经５次循环后，其质量损失应符合表3-2的规定注：①寒冷地区系指最寒冷月份的月平均温度低于-5℃的地区；②对于有抗疲劳、耐磨、抗冲击等要求的集料，或混凝土强度大于c40时，其集料的质量损失率应不大于8%。

③若发现粗集料有显著缺陷时（指风化状态及软弱颗粒较多），应进行坚固性检验；④对同一产源的碎石或卵石，在类似的气候条件下使用已有可靠经验时，可不作坚固性检验⑤当坚固性不符合本指标要求时，可作混凝土抗冻性试验，合格后方可使用。

（3）粗集料的有害杂质含量粗集料中常含有一些有害物质（如粘土、淤泥、云母、硫酸盐、硫化物和有机质），能够防碍水泥的水化反应，降低集料与水泥的粘附性。

粗集料的有害杂质主要应控制其硫化物和硫酸盐，以及卵石中有机质的含量符合表3-2的规定。

（4）粗集料颗粒级配粗骨料颗粒级配是否合适，直接影响水泥混凝土的技术性质和经济效果，因而粗集料级配的选定是保证混凝土质量的重要环节。

水泥混凝土用粗集料的级配应符合表3-3的规定。

2．集料2.1颗粒级配粗集料及集料混合料的筛分试验（JTG E42-2005/T0302-2005）①测定各筛上的筛余量，精确至试样总质量的0.1％；在筛上的所有分计筛余量和底盘剩余的总和与筛余前测定的试样总量相比，其相差不得超过1％。

②分计、累计筛余百分率计算精确至的0.1％。

③水筛法若损耗率大于0.3％，应重新进行试验。

④试验结果以两次试验的平均值表示，精确至0.1％。

当两次试验结果P0.075的差值超过1％时，试验应重新进行。

2.1颗粒级配细集筛分试验（JTG E42-2005/ T0327-2005）①称量各筛筛余试样的质量，精确至0.5g。

所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。

②分计筛余百分率、累计筛余百分率精确至0.1％。

③细度模数Mx，精确至0.01。

④进行两次平行试验，以试验结果的算术平均值作为测定值。

如两次试验所得的细度模数之差大于0.2，应重新进行试验。

2.1颗粒级配矿粉筛分试验（水洗法）（JTG E42-2005/ T0351-2000）①矿粉试样、各号筛上的筛余量，准确至O.1g。

②累计筛余百分率、分计筛余百分率，精确至0.1％。

③以两次平行试验结果的平均值作为试验结果，各号筛的通过率相差不得大于2％。

2.2针片状颗粒含量粗集料针片状颗粒含量试验（游标卡尺法）（JTG E42-2005/T0312-2005）①试样的总质量、称取针片状颗粒的质量，准确至1g。

试样数量应不少于800g，并不少于100颗。

②试验要平行测定两次，计算两次结果的平均值，如两次结果之差小于平均值的20％，取平均值为试验值；如大于或等于20％，应追加测定一次，取三次结果的平均值为测定值。

2.2针片状颗粒含量水泥混凝土用粗集料针片状颗粒含量试验（规准仪法）（JTG E42-2005/T0311-2005）①试样的总质量、称取针片状颗粒的质量，准确至1g。

②针片状颗粒含量计算，精确至0.1％。

文件编号ZY01-2008-19作业指导书（集料坚固性）编写：日期：审核：日期：批准：日期：受控状态：江苏省交通科学研究院股份有限公司昆明东南北二环改扩建工程质量控制中心目录1主要设备及开展项目2仪器设备操作规程3校准/检测工作程序及样品处置4测量结果，数据处理规定5测量不确定度报告1、主要设备及开展项目2、仪器设备操作规程2.1电子天平2.1.1打开电源2.1.2按下标定开关（即TAB键）2.1.3放上需标定的砝码待显示屏出现所要标定的质量时即可取下砝码2.1.4将称量的试样放在天平上，待数字不再变动时即可记下读数2.1.5如还需测量下一个试样的质量时则需要淸零，然后再称量2.1.6试验结束后，关闭天平的电源再将托盘擦拭干净2.2电热鼓风干燥箱2.2.1打开电热鼓风干燥箱的电源，打开箱门，检查电热丝是否正常加热，如发现不加热则需及时修理2.2.2关上箱门，设定电热鼓风干燥箱的加热温度，打开鼓风开关2.2.3待电热鼓风干燥箱的温度上升到设定的温度时，将温控数显上显示的温度与插入电热鼓风干燥箱中的温度计进行比较，如两者一致，即可放入试样；如两者不一致，则需要检查电热鼓风干燥箱的温度传感器是否正常工作，修理好以后方可放入试样2.2.4当放入的试样达到要求的时间后，取出试样2.2.5关闭电热鼓风干燥箱的电源2.2.6待电热鼓风干燥箱冷却后方可进行清理，以防烫伤3、试验工作程序及样品处置3.1样品收发程序现场采样或委托送样→样品编号→样品室→取样品，技术员做好取样登记→实验室进行试验→试验完毕→进行原始记录数据处理→填写实验报告→复审员复审后签字→室主任审核后签字→由专人出据试验报告→客户3.2试验工作程序及物品处理3.2.1粗集料（粒级＞4.75m m）样品：筛分洗净试样→将试样放入温度为105℃±5℃的烘箱中烘干4h→按规范要求进行取样→进行试验→试验结束，剩余样品放样品室集中处理→进行原始记录数据的处理→填写试验使用记录→出据试验报告→完毕3.2.2细集料（粒级＜4.75m m）样品：按规范要求进行取样→进行试验→试验结束，剩余样品放样品室集中处理→进行原始记录数据的处理→填写试验使用记录→出据试验报告→完毕3.3操作过程3.3.1试验准备3.3.1.1试剂的配制取一定数量的蒸馏水（多少取决于试样及容器大小），加温至30℃～50℃，每1000ml蒸馏水加入无水硫酸钠（N a2S O4）300g～350g或加入10水硫酸钠（Na2SO4·10H2O）700 g ~1000g,用玻璃棒搅拌，使其溶解并饱和，然后冷却至20℃～25℃；在此温度下48h，其相对密度应保持在1.151～1.174（波美度为18.9～21.4）范围内。

[单选题]1.在进行混凝土初步配合比设计时，第（江南博哥）一步应（）。

A.计算混凝土配置强度B.计算水灰比C.确定单位用水量D.确定砂率参考答案：A参考解析：混凝土的初步配合比的设计步骤是：计算混凝土配置强度、计算水灰比、单位用水量的确定、外加剂用量的确定、计算胶凝材料、矿物掺和料和水泥用量、砂率、粗细集料用量。

[单选题]2.木质素纤维的灰分试验要求的试验温度为（）。

A.500～550℃B.550～600℃C.595～650℃D.550～650℃参考答案：C参考解析：JT/T533－2004《沥青路面用木质素纤维》P26，5.3.2规定：加热高温炉至试验温度595～650℃。

[单选题]4.土样在50kpa到100kpa荷载范围内孔隙比分别是1.182和1.075，计算其压缩系数是（）kPa－1。

A.0.214×10－2B.0.236×10－2C.1.15×10－2D.1.58×10－2参考答案：A参考解析：压缩系数公式a＝－（△e/△p）＝（1.182－1.075）/（100－50）＝0.214×10－2＝0.214×10－2。

[单选题]5.墙背填土距面板1m范围内压实度的检查频率是（）。

A.每20m每压实层测1点B.每100m每压实层测点，并不得少于1点C.每50m每压实层测1点，并不得少于1点D.每200m每压实层测1点参考答案：C参考解析：JTG F80《公路工程质量检验评定标准》距面板1m范围内压实度的检查频率是每50m每压实层测1处，并不得少于1处。

所以答案为C。

[单选题]6.土的CBR试验中，贯入量达2.5mm时对应的单位压力为420kPa，则计算CBR值为（）。

A.6B.7C.8D.9参考答案：A参考解析：5.2的公式：CBR＝100P/7000＝100×420/7000＝6。

[单选题]7.用于测定土基或基层材料压实度及含水率时，打孔后用直接透射法所测定层的厚度不宜大于（）cm。
