综合布线系统的防雷措施有关综合布线系统的防雷措施，综合布线电气保护，为了减小电气故障对综合布线的电缆和相关连接硬件的损坏，也同时避开终端设备或器件的损坏，包括电气防雷，屏蔽作用，防雷接地等措施。

综合布线系统的防雷措施综合布线系统是智能建筑的一部分，与传统的布线相比，其重要特点表现为兼容性、开放性、快捷性、牢靠性、先进性和经济性，它既能使语音、数据、图像设备和交换设备与其他信息管理系统相连，也能使这些设备与外部通讯网络相连接。

可以说，综合布线系统好像智能建筑的一条高速道路，有了这条信息高速道路，想上什么应用系统，都变得特别简单。

【综合布线系统的防雷措施】而综合布线电气保护的目的，是为了减小电气故障对综合布线的电缆和相关连接硬件的损坏，也同时避开终端设备或器件的损坏，保障系统的正常运行。

一、电气防雷室外电缆进入建筑物时，通常在入口处经过一次转接进入室内，在转接处应加装电气保护设备，这样可以避开因电缆受到雷击产生感应电势或与电力线路接触而给用户设备带来损坏。

地凯防雷电气保护重要为过电压保护（电涌保护SPD），这些保护装置通常安装在建筑物入口的专用房间或墙面上。

综合布线的过压保护可选用气体放电管保护器或固态保护器，气体放电管保护器使用断开或放电间隙来限制导体和地之间的电压。

放电间隙由粘在陶瓷外壳内密封的两个金属电柱形成，并充有惰性气体，当两个电极之间的电位差超过交流250V或雷电浪涌电压超过700V时，气体放电管显现电弧，为导体和地电极之间供给一条导电通路。

综合布线系统除了采纳过压保护外，还同时采纳过流保护。

过流保护器串联在线路中，当线路发生过流时，就切断线路。

为了维护便利，地凯防雷过流保护一般都采纳有自动恢复功能的保护器。

二、屏蔽作用电磁干扰和辐射是整个应用系统的问题，由综合布线电缆引起的干扰只是其中的一部分，而且辐射能量与发送信号的电压和频率有关。

采纳屏蔽防雷是为了在有干扰的环境下保证综合布线通道的传输性能。

综合布线系统如何防雷
1.接地保护：
接地是综合布线系统中最基本、最有效的防雷措施之一、通过将系统
的金属结构和设备与地面进行良好的接触，能够将雷电能量引入地下，减
少对系统的损害。

接地保护应包括设备接地、金属结构接地和防静电接地等。

2.避雷针：
避雷针是一种能够吸收和释放大量雷电能量的设备，能够有效地降低
被击中的概率。

在综合布线系统的高处设置避雷针，能够将雷电引入地下，减少对系统的冲击。

3.防雷设备：
4.屏蔽措施：
5.距离隔离：
6.接线保护：
7.防火措施：
8.定期检测：
综合布线系统的防雷工作需要综合考虑布线系统的特点和工作环境，
采取多种综合防护措施，尽可能减少雷击对系统的损害。

在实际工程中，
还需要根据具体情况制定详细的防雷方案，并与专业的防雷单位合作，确
保系统的可靠性和安全性。

综合布线系统设计注意事项综合布线系统设计注意事项一、布线系统物理链路设计1、确定主机房或者主配线间位置一般在设计院或咨询公司及用户已经指定了布线机房位置，布线机房大部分都和网络机房共用，也有部分单独设置，或者数据机房和语音机房也可能是分开的。

在这种情况下,需要查看机房内是否可以满足布线系统的要求.如果用户还没有明确机房位置,需要你根据实际现场情况和机房的基本要求确定机房位置，并与用户沟通，获得用户认可。

2、确定弱电竖井与分配线间位置一般在设计院或咨询公司及用户已经指定了弱电竖井与分配线间物理位置。

在这种情况下，需要查看各分配线间是否可以满足布线设计标准的要求，比如GB50311《综合布线系统工程设计规范》。

如果用户还没有明确分配线间位置，那就需要根据现场的实际情况和机房的基本要求确定机房位置，并与用户沟通协调，取得用户的认可。

竖井与分配线间的位置和数量将直接影响工程造价，如发现原有设计不合理(这种情况时常出现)，也可以直接与用户、咨询公司或设计院沟通，请求作设计变更，当然需要做好设计变更文档的工作，以便归档在将来的竣工文档中。

3、点位统计表只有确定好点位表后，才可制作出材料清单表，因此点位表是材料清单表的先决条件。

一般的综合布线项目工程，往往点位图在做清单配置时，设计院或咨询公司已经給出平面图，其中会有比较详细的点位图，接着详细统计数据点、语音点、光纤到桌面点的数量和分布情况，然后再制作成详细点位统计表，当然有的综合布线项目可能包括点位图在内什么图纸也没有，那就需要按照GB50312《综合布线系统工程设计规范》中规定的设计点位数量来制作点位表，一般来所该统计表都是excel电子表格软件来完成的，下图是一般的布线点位统计表，具体点位表可能依实际工程的不同，也会有所不同，比如可能会增加无线A P点，保密点、IP语音点(实际也是数据点)等等。

4、各种施工深化图纸设计各种施工深化图纸是布线施工的前提，你只有完成了这些图纸，布线项目也会得以实施。

综合接地细则汇总概述地面是我们生活和工作中不可或缺的一部分，然而在某些场景下，地面可能存在电势差，甚至可能出现漏电现象，这些都会对人和设备的安全造成威胁。

因此，接地工作变得非常重要。

接地是将设备或导体与地面建立连接的过程，通过接地可以使设备或导体电势与地面电势保持一致。

本文将从综合的角度介绍接地的细节和规范。

接地的分类接地按照用途可以分为以下几种类型：1.保护接地：用于保护设备和人员的安全。

2.功能接地：用于保证设备或系统正常运行。

3.屏蔽接地：用于防止噪音干扰和信号串扰。

4.信号接地：用于保证信号接收器和信号源的共同参考电位，从而使信号传输可靠。

保护接地保护接地的目的是为了提高人员和设备的安全性。

在进行保护接地时，应该按照以下规范：1.保护接地应该与人的安全距离保持一致，其距离应该在安全操作范围内。

2.保护接地应该采用合理的导体，导体的截面积应该满足电流载荷需求。

3.保护接地应该经过合理的计算和测试，确保导体阻值符合规定标准。

功能接地功能接地的目的是为了保证设备或系统的正常运行，防止静电和雷电等干扰因素的影响。

在进行功能接地时，应该按照以下规范：1.功能接地应该与设备或系统的共享参考电位保持一致。

2.功能接地应该使用合理的导体材料，导体的截面积应满足电流载荷需求。

3.功能接地的接地电阻应该符合规定范围。

屏蔽接地屏蔽接地的目的是防止噪音干扰和信号串扰。

在进行屏蔽接地时，应该按照以下规范：1.屏蔽接地应该与接收器或发射器建立良好的接地。

2.屏蔽接地应该按照设备或系统的要求来设计和布置。

3.屏蔽接地应该使用合理的材料和导体，以确保接地电阻符合规范要求。

信号接地信号接地的目的是为了保证信号传输的可靠性，保证接收器和信号源之间的共同参考电位。

在进行信号接地时，应该按照以下规范：1.信号接地应该与信号源的共同参考电位保持一致。

2.信号接地应该按照设备或系统的要求来设计和布置。

3.信号接地应该使用合理的材料和导体，以确保接地电阻符合规范要求。

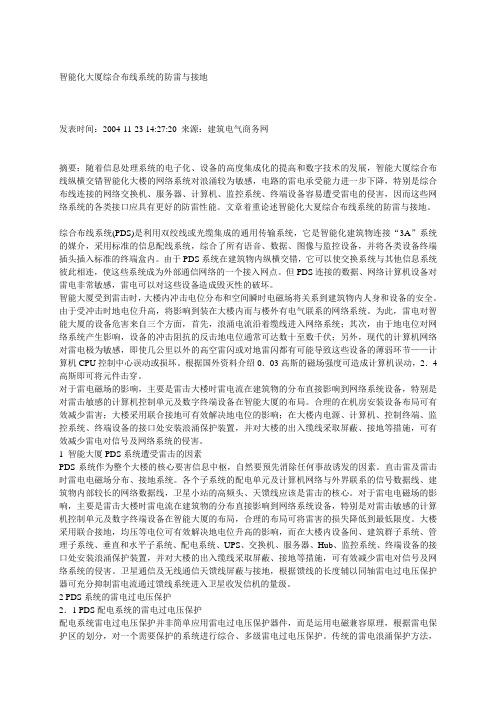

智能化大厦综合布线系统的防雷与接地--------------------------------------------------------------------------------发表时间：2004-11-23 14:27:20 来源：建筑电气商务网摘要：随着信息处理系统的电子化、设备的高度集成化的提高和数字技术的发展，智能大厦综合布线纵横交错智能化大楼的网络系统对浪涌较为敏感，电路的雷电承受能力进一步下降，特别是综合布线连接的网络交换机、服务器、计算机、监控系统、终端设备容易遭受雷电的侵害，因而这些网络系统的各类接口应具有更好的防雷性能。

文章着重论述智能化大夏综合布线系统的防雷与接地。

综合布线系统(PDS)是利用双绞线或光缆集成的通用传输系统，它是智能化建筑物连接“3A”系统的媒介，采用标准的信息配线系统，综合了所有语音、数据、图像与监控设备，并将各类设备终端插头插入标准的终端盒内。

由于PDS系统在建筑物内纵横交错，它可以使交换系统与其他信息系统彼此相连，使这些系统成为外部通信网络的一个接入网点。

但PDS连接的数据、网络计算机设备对雷电非常敏感，雷电可以对这些设备造成毁灭性的破坏。

智能大厦受到雷击时，大楼内冲击电位分布和空间瞬时电磁场将关系到建筑物内人身和设备的安全。

由于受冲击时地电位升高，将影响到装在大楼内而与楼外有电气联系的网络系统。

为此，雷电对智能大厦的设备危害来自三个方面，首先，浪涌电流沿着缆线进入网络系统；其次，由于地电位对网络系统产生影响，设备的冲击阻抗的反击地电位通常可达数十至数千伏；另外，现代的计算机网络对雷电极为敏感，即使几公里以外的高空雷闪或对地雷闪都有可能导致这些设备的薄弱环节——计算机CPU控制中心误动或损坏。

根据国外资料介绍0．03高斯的磁场强度可造成计算机误动，2．4高斯即可将元件击穿。

对于雷电磁场的影响，主要是雷击大楼时雷电流在建筑物的分布直接影响到网络系统设备，特别是对雷击敏感的计算机控制单元及数字终端设备在智能大厦的布局。

综合布线系统系统软件是一个用以视频语音、数据信息、影象和别的信息科技的规范结构型综合布线系统。

综合布线系统系统软件是房屋建筑或古建筑群内的传送互联网，使视频语音和数据通讯机器设备、互换机器设备和其他管理信息系统相互相互连接。

1、工作区子系统设计工作区子系统的设计主要为用户信息插座(包含数据点与语音点)的设计。

子系统所配的信息插座是标准的RJ45插座以及RJ11插座等，与国标的86型预埋盒兼容，且可以根据实际情况在墙上、地上、桌上、软基等处安装。

插座可采用的型号有单、双孔两种型号。

每个信息点(即插座)都有明显、清晰的标号。

使得系统的管理和维护透明化和简单化，除了能支持直接的或现有的服务之外还要符合当前定义的ISDN(综合数据业务网)接口标准。

信息插座以嵌入式方式安装，位于墙面信息插座距地30cm安装，隔断上的信息插座根据现场情况安装，位于地面的信息插座采用地面插座。

同时与强电电源插座相距大于15CM。

工作区在子系统设计时要注意如下要点：1) 从RJ45插座到设备间的连线用双绞线，一般不要超过5m。

2) RJ45插座须安装在墙壁上或不易碰到的地方，插座距离地面30cm以上。

3) 插座和插头不要接错线头。

2、水平子系统设计水平区子系统由各层配线间至各个工作区之间的电缆构成。

数据传输线缆推荐采用六类四对非屏蔽双绞线，支持250Mbps的传输速率;语音传输线缆推荐采用五类非屏蔽双绞线。

设计中水平线缆的最长长度不大于90米，且保证了小于10米的机械长度用于分配给工作区电缆、接插软线、跳线和设备电缆。

设计时要注意如下要点：1) 水平干线子系统用线一般为双绞线。

2) 长度一般不超过90m。

3) 用线必须走线槽或在天花板吊顶内布线，尽量不走地面线槽。

4) 用3类双绞线传输速率为16Mbps，用5类双绞线可传输l00Mbps。

5) 确定介质布线方法和线缆的走向。

6) 计算水平区所需线缆长度。

3、垂直子系统设计干线子系统所需要的电缆总对数和光纤总芯数，应满足工程的实际需求，并留有适当的备份容量。

接地线使用注意事项在电子设备的使用过程中，接地线起到了非常重要的作用，它能够保证电气设备的接地和安全，减少电气事故的发生。

但是，在使用接地线的过程中，我们也需要注意以下事项。

本文将在以下几个方面进行介绍。

接地线的连接接地线的连接非常重要，正确连接接地线能够有效保护我们的电气设备。

一般情况下，接地线需要连接到接地端子或金属部件，这样才能将电气设备与土地连接在一起。

在具体连接接地线的过程中，需要注意以下几点：1.一定不能连接到电源零线或其他导电物体上，这样做将会导致电气设备接地失效，并且会带来电气事故的隐患。

2.接地线必须保持良好的接触，连接牢固，以确保电流畅通。

3.安装接地线之前，一定要切断电源，以保证人身安全。

接地线的检测除了正确地连接接地线之外，我们还需要定期检测接地线的工作状况，及时了解是否存在问题。

一般情况下，我们可以使用接地电阻测试仪来检测接地线的电阻值。

在检测接地线时，需要注意以下几点：1.一定要使用合适的测试仪器，并严格按照设备说明书进行操作。

2.测试之前，必须关闭电源并拔掉插头，以免发生危险。

3.测试完成之后，一定要撤离测试仪器。

接地线的维护接地线的维护也非常重要，一旦接地线出现问题，会对电气设备及人身安全带来威胁。

由于接地线经常处于恶劣的环境中，比如容易被电线腐蚀、被损坏等，因此，我们需要定期对接地线进行维护。

在接地线维护的过程中，需要注意以下几点：1.维护过程之前，需要先对整个设备进行检查，确认其处于安全状态。

2.维护接地线时，一定要使用合适的工具，并注意避免弯曲或损坏接地线。

3.维护完成之后，一定要使用接地电阻测试仪进行检测，以确保接地线的有效性。

总结接地线在电气设备的使用过程中非常重要，正确连接、检测和维护接地线，可以保障电气设备及人身安全，减少电气事故的发生。

我们需要牢记上述注意事项，在使用电气设备时，要特别注意接地线的安全使用。

接地线使用注意事项接地线是用于保护电器设备和人员安全的一种重要装置。

正确使用和维护接地线的注意事项非常重要，以下是一些需要注意的事项。

首先，接地线的接地电阻应符合规定。

接地电阻是指接地线与地之间的电阻。

国家标准规定，电力装置的接地电阻应小于4欧姆，电气设备的接地电阻应小于1欧姆。

因此，在使用接地线之前，应定期进行接地电阻测试，确保其符合标准。

其次，接地线应为专用接地线。

接地线应是专门用于接地的电线，而非其他电线的剩余。

专用接地线应具备良好的导电性能和耐腐蚀性能，以确保可靠的接地。

再次，接地线应与设备的金属外壳连接。

接地线的一个重要作用是将设备的金属外壳与大地连接，以防止设备外壳带电，保护人员免受电击。

因此，在连接接地线时，应确保接地线与设备金属外壳的连接牢固可靠。

此外，接地线应与大地连接稳定。

接地线应通过合适的接地装置与大地连接，如接地绿孔或接地极。

接地装置应埋入大地中，使接地线与大地的接触稳定可靠，以确保接地系统的可靠性。

另外，接地线不应被多个设备共用。

每个设备应有独立的接地线，不允许多个设备共用一根接地线。

这是因为多个设备共用一根接地线会导致接地电阻增大，影响接地效果，增加电器设备的漏电风险。

此外，当接地线受到损坏时，应及时修复或更换。

接地线如果出现断裂、磨损或腐蚀等情况，应立即停止使用，并进行修复或更换。

损坏的接地线可能导致接地电阻增大，影响接地效果，增加电器设备的漏电风险。

此外，接地线的安装位置应合理选取。

接地线应选择在离地面较低的位置安装，以确保接地效果良好。

同时，接地线的安装位置应远离水源、易燃物等危险区域。

最后，接地线的使用应定期检查和维护。

定期检查接地线是否完好无损，并进行接地电阻测试，以确保接地系统的可靠性。

同时，定期清洁接地装置和接地线，防止积尘和腐蚀。

总之，正确使用和维护接地线是保护电器设备和人员安全的重要措施。

遵守以上注意事项可以保证接地线的正常工作，减少电器事故的发生。

综合布线系统作为建筑智能化不可缺少的基础设施，其接地系统的好坏将直接影响到综合布线系统的运行质量，故而显得尤为重要。

本文将详细介绍综合布线系统接地的结构及设计要求，并提出在接地设计中应注意的几点事项。

根据商业建筑物接地和接线要求的规定：综合布线系统接地的结构包括接地线，接地母线(层接地端子)、接地干线。

主接地母线(总接地端子)。

接地引入线、接地体六部分，在进行系统接地的设计时，可按上述6个要素分层次地进行设计。

1. 接地线接地线是指综合布线系统各种设备与接地母线之间的连线。

所有接地线均为铜质绝缘导线，其截面应不小于4mm2。

当综合布线系统采用屏蔽电缆布线时，信息插座的接地可利用电缆屏蔽层作为接地线连至每层的配线柜。

若综合布线的电缆采用穿钢管或金属线糟敷设时，钢管或金属线糟应保持连续的电气连接，并应在两端具有良好的接地。

2.接地母线(层接地端子)接地母线是水平布线于系统接地线的公用中心连接点。

每一层的楼层配线柜均应与本楼层接地母线相焊接与接地母线同一配线间的所有综合布线用的金属架及接地干线均应与该接地母线相焊接。

接地母线均应为铜母线，其最的小尺寸应为6mm厚×50mm宽，长度视工程实际需要来确定。

接地母线应尽量采用电镀锡以减小接触电阻，如不是电镀，则在将导线固定到母线之前，须对母线进行清理。

3.接地干线接地干线是由总接地母线引出，连接所有接地母线的接地导线。

在进行接地干线的设计时，应充分考虑建筑物的结构形式，建筑物的大小以及综合布线的路由与空间配置，并与综合布线电缆干线的敷设相协调。

接地干线应安装在不受物理和机械损伤的保护处，建筑物内的水管及金属电缆屏蔽层不能作为接地干线使用。

当建筑物中使用两个或多个垂直接地干线时，垂直接地干线之间每隔三层及顶层需用与接地干线等截面的绝缘导线相焊接。

接地干线应为绝缘铜芯导线，最小截面应不小于16mm2。

当在接地干线上，其接地电位差大于1Vrm@S(有效值)时，楼层配线间应单独用接地干线接至主接地母线。

综合布线子系统设计要点与注意事项综合布线子系统设计要点与注意事项一、引言在现代信息化时代，综合布线系统作为建筑物内部的基础设施，承担着传输各类信息的重要任务，如声音、数据、视频等。

好的综合布线系统设计显得尤为重要。

本文将从综合布线系统设计的要点和注意事项出发，深入探讨相关知识。

二、综合布线系统设计要点1. 掌握建筑结构与用途：在设计综合布线系统时，首先需要对建筑物的结构和用途有清晰的了解。

不同的建筑结构和用途会对综合布线系统的设计提出不同的要求，例如大型商业建筑和住宅的布线需求就存在巨大的差异。

2. 合理布局与路径规划：良好的布局和路径规划是设计综合布线系统的关键。

通过合理的布局，可以有效避免信号干扰和传输距离过长所造成的信号衰减问题，提高系统的稳定性和可靠性。

3. 考虑未来扩展：在设计综合布线系统时，需要充分考虑未来的扩展需求。

尽可能预留一定的余量和扩展空间，以应对未来业务的增长和技术的更新换代。

4. 选用合适的传输介质：根据实际需求，选择合适的传输介质是设计综合布线系统的重要环节。

目前常用的传输介质包括光纤、双绞线和同轴电缆等，设计时需要根据传输距离、带宽需求和成本等因素进行合理选择。

5. 安全性考虑：在设计综合布线系统时，安全性必须放在首要位置。

需要考虑如何防止未经授权的人员接入系统，以及对故障和破坏的应急处理预案等。

6. 标准化与规范化：设计综合布线系统时，需要遵循相应的标准和规范，保证系统的稳定、可靠和兼容性。

三、综合布线系统设计注意事项1. 设备选型和质量：在选用综合布线系统设备时，需要注意设备的品牌和质量。

低质量的设备容易出现故障，影响系统的正常运行，甚至可能导致数据传输错误，应当选择可靠且经过认证的设备。

2. 施工工艺和质量：综合布线系统设计不仅仅局限于设备的选择，施工工艺和质量同样重要。

应该选择有经验和技术的施工团队，保证系统的稳定性和安全性。

3. 环境适应性：在设计综合布线系统时，需要充分考虑建筑物内的环境因素，如温度、湿度、尘埃等，选择适应环境的设备和材料，以保证系统的正常运行。

综合布线系统接地设计要素
综合布线系统接地的结构包括接地线，接地母线（层接地端子）、接地干线。

主接地母线（总接地端子）。

接地引入线、接地体六部分，在进行系统接地的设计时，可按上述6个要素分层次地进行设计。

1、接地线
接地线是指综合布线系统各种设备与接地母线之间的连线。

所有接地线均为铜质绝缘导线，其截面应不小于4mm2。

当综合布线系统采用屏蔽电缆布线时，信息插座的接地可利用电缆屏蔽层作为接地线连至每层的配线柜。

若综合布线的电缆采用穿钢管或金属线糟敷设时，钢管或金属线糟应保持连续的电气连接，并应在两端具有良好的接地。

2、接地母线（层接地端子）
接地母线是水平布线于系统接地线的公用中心连接点。

每一层的楼层配线柜均应与本楼层接地母线相焊接与接地母线同一配线间的所有综合布线用的金属架及接地干线均应与该接地母线相焊接。

接地母线均应为铜母线，其最的小尺寸应为6mm厚×50mm宽，长度视工程实际需要来确定。

接地母线应尽量采用电镀锡以减小接触电阻，如不是电镀，则在将导线固定到母线之前，须对母线进行清理。

3、接地干线
接地干线是由总接地母线引出，连接所有接地母线的接地导线。

在进行接地干线的设计时，应充分考虑建筑物的结构形式，建筑物的大小以及综合布线的路由与空间配置，并与综合布线电缆干线的敷设。

综合布线系统的几个需要注意的细节综合布线系统最复杂的就是维护，维护最重要的就是能清楚的分辨出线的标识和走向，从我做过的工程来看,大家在施工过程中要注意下面的几点细节：1.前端：前端的线头上必须要用油性签字笔写好标签，面板上的标识一定要清楚，可以用面板上的纸条翻转过来手写或量好大小，用广告贴纸打印之后再帖好。

（建议：面板上的纸条手写标签在施工过程中采用，后面的机打标签在竣工收尾的时候再贴）。

还有一个好的建议是：可以在面板盖的顶部用油性笔写好标签，用面板的塑料套将面板盖好，测试完毕之后再将面板盖反转过来盖上就OK了。

2.配线架前面：配线架自带手写的标签纸，如果施工周期长的话或者施工现场潮湿，建议先用手写标签纸做好标识，等到测试完毕竣工的时候再换机打的标签纸，机打标签纸的选型跟前端面板的广告贴纸一样，白纸黑字。

3.配线架反面：这个非常重要，看过大家发的很多机柜图，配线架反面的跳线标签都没有做，或者只是用油性笔手写，建议大家采用号码管（有2种：一种是机打的白色套管，号码可以自己打；另外一种是字母和数字编号的号码管，我一般选用的是字母和数字的黄色号码管），这样保证在10年之后标签仍然清晰可见。

-----套号码管其实并不费时，在上机柜打线之前一般都会分好线，用扎带捆好，这个时候就是套号码管的时候。

4.交换机到配线架的跳线：有条件的用标签机直接打印，没有条件的用另外一种方法，也非常的漂亮和清楚。

（量好尺寸，直接用好的打印纸打印好了，再剪开用透明胶带捆绑几圈，我一般用黄色的A4纸，用激光打印。

跳线的2头都要做好标识。

）5.机柜的配线表：用A4纸做好配线表，激光打印出来，先过塑，然后再一角打上圆孔，用扎带穿好，放在机柜内。

这样方便以后的维护。

6.光纤跳线：标识就不用说了，如果你从机柜下面调到别的机柜，建议用波纹管，波纹管用扎带固定在机柜上面。

7.如果有条件的话，尽量用角钢做承重架，不要直接在地板上挖洞引线出来，承重架这个东西在施工和维护中非常的方便。

综合接地极杂散电流施工需注意事项
一、综合接地工程
1、地铁车站综合接地装置为强电设备和弱电设备提供工作接地和安全接地，其主要组成部分包括水平接地体和垂直接地体、接地引上线和接地主母排（强电和弱电），接地装置施工完成后要满足接地电阻不大于0.5欧姆的要求。

2、因地质条件限制，接地装置施工后的回填土要保证是粘土，为满足接地电阻要求提供保证。

3、接地装置材料为电气用紫铜材料，接地体连接满足规范要求，不允许出现虚焊。

4、接地引出线穿越结构底板的防水设计应满足车站防水专业提出的具体要求，本册图纸中的防水可供参考。

5、接地引上线如遇到影响引线的情况,施工单位可根据现场情况调整引上线的位置,但强弱电引上线之间的距离应大于20m，强弱电引上线引出之前必须与土建图纸核对，避免出现引上线与土建结构相冲突导致无法引线的情况。

6、放置水平接地体需开挖600mm宽的沟。

二、杂散电流工程
1、车站内结构钢筋应电气贯通，形成杂散电流辅助收集网
2、钢筋的焊接应参考《钢筋焊接要求》进行焊接，严禁虚焊。

3、在车站伸缩缝两边引出连接端子，并有95mm2电缆进行连接。

4、在每根钢轨下方选择一根纵向钢筋作为排流条，在车站中板、顶板及侧墙内侧各选择3根纵向钢筋作为排流条，排流条在每个结构段内电气贯通，并与相交的横向钢筋焊接，如有搭接应进行搭接焊。

5、车站测量端及排流端子位置参考《车站测量端子和排流端子参考位置表》，排流端子尽量设置变电所下方，便于电缆引入变电所电缆夹层。

综合接地负责人：郝峰-187********
杂散电流负责人：刘斌-159********。

综合布线接地设计时应该注意的问题导语：.综合布线系统的过流保护宜选用能够自复的保护器。

下面就由店铺为大家介绍一下综合布线接地设计时应该注意的问题，欢迎大家阅读!1.综合布线系统采用屏蔽措施时，所有屏蔽层应保持连续性，并应注意保证导线间相对位置不变。

屏蔽层的配线设备(FD或BD)端应接地，用户(终端设备)端视具体情况直接地，两端的接地：应尽量连接至同一接地体。

当接地系统中存在两个，不同的接地体时，其接地电位差应不大于1Vr.m.S(有效值)。

2.当电缆从建筑物外面进入建筑物内部容易受到雷击，电源碰地，电源感应电势或地电势上浮等外界因素的影响时，必须采用保护器。

3.当线路处于以下任何一种危险环境中时，应对其进行过压过流保护：(1)雷击引起的.危险影响。

(2)工作电压超过250V的电源线路触地;(3)地电势上升到250V以上而引起的电源故障;(4)交流50HZ感应电压超过250V。

4.综合布线系统的过压保护宜选用气体放电管保护器。

因为气体放电管保护器的陶瓷外壳内密封有两个电极，其间有放电间隙，并充有惰性气体。

当两个电极之间的电位差超过250V交流电压或700V雷电浪涌电压时，气体放电管开始出现电弧，为导体和地电极之间提供了一条导电通路。

5.综合布线系统的过流保护宜选用能够自复的保护器。

由于电缆上可能出现这样或那样的电压，如果连接设备为其提供了对地的低阻通路，则不足以使过压保护器动作，而其产生的电流却可能损坏设备或引起着火。

例:20V电力线可能不足以使过压保护器放电，但有可能产生大电流进入设备内部造成破坏，因此在采用过压保护的同时必须采用过流保护。

要求采用能自复的过流保护器，主要是为了方便维护。

总之，随着智能建筑的不断发展，人们必将对其接地系统提出更为严格的要求。

对于广大工程技术人员而言，提高综合布线接地系统的稳定性和可靠性将是一项长期而艰巨的任务。

综合布线系统接地防雷安装要求
1. 屏蔽层的配线设备（楼层配线架或建筑物配线架）端应接地，用户（终端设备）端视具体情况宜接地，两端的接地应尽量连接同一接地体。

当接地系统中存在两个不同的接地体时，其接地电位不应大于1V。

2. 每一层楼的配线柜均应单独布线至接地体，接地导线的选择应符合下表要求。

3. 信号插座的接地可利用电缆屏蔽层连至每层的配线柜上。

工作站的外壳接地应单独布线连接至接地体，一个办公室的几个工作站可合用同一条接地导线，应选用截面积布小于25mm2的绝缘铜导线。

4. 综合布线的电缆采用金属槽道或钢管敷设时，槽道或钢管应保持连续的电气连接，并在两端应有良好的接地。

5. 干线电缆的位置应接近垂直的接地体，如建筑物的钢结构，并尽量位于建筑物的网络中心部分。

6. 综合布线系统有源设备的正极或外壳、电缆屏蔽层及连通接地线都应接地，宜采用联合接地方式，若同层有避雷带或均压网时应与此
相连，使整个大楼的接地系统组成一个笼式均压体。
