开关电源基础引言电源发展是趋于轻小。
而关键是既要小又要高效。
近几年的优秀半导体、磁材和无源器件，使得功率变换的选择余地越来越大。
线性和开关电压线性电源和开关电压都是把不稳定的输入变换成稳定的输出，但是却是完全不同的技术，它们各有优缺点。
线性电源只能是降压型的。
它们是用双极型晶体管或MOSFET 的线性工作，保持输出电压的稳定。
半导体调整器件上的电压就是输入输出电压差，半导体损耗就是调整器件上的电压乘负载电流，即V dr I o 。
所以，变换效率只在35-65％。
例如，把12V 输入变换成5V 输出，输出电流100mA ，输出功率只有500mW ，而损耗是700mW ，效率是42％。
所以，散热片的体积大成本高。
但是线性电源在输入电压变化范围小的小功率应用场合，也有它的优点，比如电路简单，没有开关电压的开关噪音。
开关电压的开关器件，只工作在截止和饱和导通状态，损耗低，效率可到65-95％。
开关电压即可降压也可升压。
但是，开关电压电路复杂，输出电压包含着开关噪音，必须虑除。
开关电源基础PWM 开关电压有两种基本结构，即正激型和升压型。
正激型变换器正激变换器的输出LC 滤波器给出DC 输出电压。
输出电压为D VV ino(1)降压变换器是最简单的正激型变换器，如图1所示。
图1 基本正激型(降压)变换器及其波形它的工作可以分成两个不同的方式，即开关导通和关断。
当开关导通时，输入电压加到LC滤波器的输入端。
假设变换器工作在稳态，滤波器输出端的电压就是输出电压。
电感电流开始由开关周期开始时的初始值线性上升。
电感电流为ti VVioninit oin Lontt L≤≤+ -=(2)在这个时期里，电感磁芯里存储能量。
当功率开关关断时，磁芯存储的能量传输到负载。
当功率开关关断时，电感输入端的电压被拉到地，被正向偏置的二极管D而箝位。
电感磁芯储能通过续流二极管D传向负载。
电感电流由初始的峰值i pk而减小为t Vi ioff opk Lofftt L≤≤-=(3)关断阶段一直持续到开关在控制电路控制下开启，下一个开关周期开始。
超详细！开关电源基础知识讲解一、前言：PC电源知多少个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源（Switching Mode Power Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。
本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。
●线性电源知多少目前主要包括两种电源类型：线性电源（linear）和开关电源（switching）。
线性电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的“3”）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的“4”）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。
最后，我们就可以得到纯净的低压DC直流电输出了（配图1和2中的“5”）配图1：标准的线性电源设计图配图2：线性电源的波形尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/Wii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。
对于线性电源而言，其内部电容以及变压器的大小和AC市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。
由于当前一直采用的是60Hz（有些国家是50Hz）频率的AC市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。
此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。
由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。

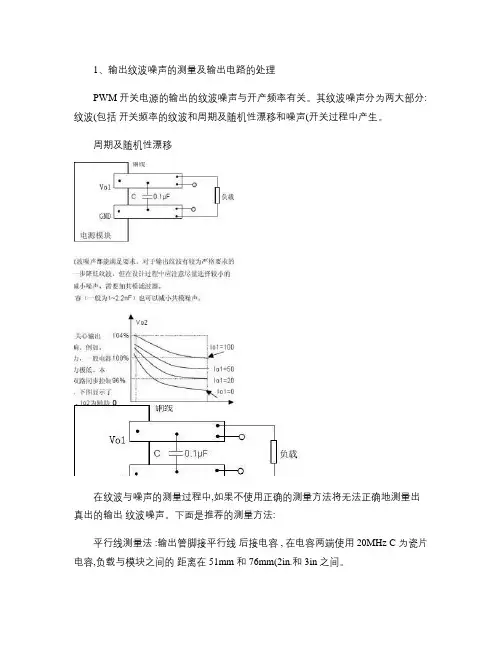

1、输出纹波噪声的测量及输出电路的处理PWM 开关电源的输出的纹波噪声与开产频率有关。
其纹波噪声分为两大部分:纹波(包括开关频率的纹波和周期及随机性漂移和噪声(开关过程中产生。
周期及随机性漂移在纹波与噪声的测量过程中,如果不使用正确的测量方法将无法正确地测量出真出的输出纹波噪声。
下面是推荐的测量方法:平行线测量法 :输出管脚接平行线后接电容 , 在电容两端使用 20MHz C 为瓷片电容,负载与模块之间的距离在 51mm 和 76mm(2in.和 3in 之间。
在大多数电路中 , 2、多路输出的交互调节及其应用交互调节的优点。
图中 lo1路负载电流、 Vo2为辅助路输出电压。
由图可见, 20%100% Io2在主路负载从 20%~100%变化时,辅助路输出电压随辅助路负载电流的变化曲线中,辅助路输出电压始终在 ±4%范围之内。
即使在最坏的情况,即主路空载、辅助路江载,主路满载、辅助路空载时其输出电压也能保证在标称电压的 ±10%范围之内。
由此,对于输出稳压精度要求不太高的情况下,这种不稳压的辅助输出不仅能够满足供电的条件, 而且相对成本低、器件少、可靠性高。
建议用户首先考虑不稳压的辅助输出的电源模块。
开关电源基础知识简介3、容性负载能力与电源输出保护建议用户对电源模块的阻性负载取大于 10%额定负载,这样模块工作比较稳定。
电容作为电源去耦及抗干扰的手段,在现代电子线路中必不可少,本公司的电源模块考虑此因素,都有相当的容性负载能力。
但由于考虑到电源的综合保护能力,尤其是输出过载保护, 容性负载能力不可能太大,否则保护特性将变差。
因此用户在使用过程中负载电容总量不应超过最大容性负载能力。
Vo输出电流保护一般有四种方式:●恒流式:当到达电流保护点时,输出电流随负载的进一步的加重,略有增加,输出电压不断下降。
●回折式:当到达电流保护点时,输出电流随负载的的加重,输出电压不断下降,同时输出电流也不断下降。
第一部分：开关电源基础一、什么是开关电源标志电源特性的参数有功率、电压、频率、噪声等等；在同一参数要求下，又有体积、重时、形态、功率、可靠性等指标。
凡用半导体功率器件作为开关，将一种电源形态转变成另一种形态的主电路都叫做开关变换器电路；转变时用自动控制闭环稳定输出并有保护环节则称为开关电源（Switching Power Supply）。
开关电源主要组成部分是DC-DC变换器，因为它是转换的核心，涉及频率变换，目前DC-DC变换中所用的频率提高最快。
它要提高频率中碰到的开关过程、损失机制，为提高效率而采用的方法，也可为其它转换方法参考。
值得指出，常见到离线式开关变换器（off-line Switching Converter）名称，是AC-DC变换，也常称开关整流器；它不单是整流的意义，而且整流后又作了DC-DC变换。
所以说离线并不是变换器与市电线路无关的意思，只是变换器中因有高频变压器隔离，故称离线。
二、开关电源设计总原则及总要求：1. 设计总原则：产品的设计和结构必须符合适用国家适用类别的安规及EMC。
2. 设计总要求：产品的设计和结构必须能够保证在正常使用和可能的失败条件下，不会对使用者产生触电和其它危险, 及不会对周围环境产生危害,如火灾等.3. 设计具体要求：满足客户的需求（如电气、安规、价格及其它特殊需求）。
三、开关电源分类：1. 按激励形式不同，可分为自激式与他激式两种自激式：单管式与推挽式（开关晶体管的激励信号如来自本身输出负载藕合而得，称之为自激）他激式：调频，调宽，调幅，谐振目前应用较广的为调宽型，它又包括正激，反激，半桥，全桥四种。
2. 以应用线路分类：顺向式( Forward ) --- 60W~600W返驰式 ( Flyback ) --- 100W~半桥式 ( Half-Bridge ) --- 200W ~ 500W全桥式( Full-Bridge ) --- 500W~推挽式( Push-Pull ) --- 500W~铃流扼制式( Ringing Choke Converter ) --- 20W~CUK式 --- 无输出连波(Output Ripple-less)SEPIC式 --- 无输入连波(Input Ripple-less)共振式 ( Resonant ) --- 低损失(Loss-less)四．开关电源中的常用术语效率：电源的输出功率和输入功率的百分比。
•开关电源就是用通过电路控制开关管进行高速的道通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！转华为高频交流电的原因是高频交流在变压器变压电路中的效率要比50Hz高很多．所以开关变压器可以做的很小，而且工作时不是很热！成本很低．如果不将50Hz变为高频那开关电源就没有意义开关电源大体可以分为隔离和非隔离两种,隔离型的必定有开关变压器,而非隔离的未必一定有.开关电源的工作原理是:1.交流电源输入经整流滤波成直流;2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上;3.开关变压器次级感应出高频电压,经整流滤波供给负载;4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的.交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰;在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出;一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源ATX电源的主要组成部分EMI滤波电路：EMI滤波电路主要作用是滤除外界电网的高频脉冲对电源的干扰，同时也起到减少开关电源本身对外界的电磁干扰，在优质电源中一般都有两极EMI滤波电路。
一级EMI电路：交流电源插座上焊接的是一级EMI电源滤波器电路，这是一块独立的电路板，是交流电输入后所经过的第一组电路，这个由扼流圈和电容组成的低通网络能滤除电源线上的高频杂波和同相干扰信号，同时也将电源部的干扰信号屏蔽起来，构成了电源抗电磁干扰的第一道防线。
二级EMI电路：市电进入电源板后先通过电源保险丝，然后再次经过由电感和电容组成的第二道EMI电路以充分滤除高频杂波，然后再经过限流电阻进入高压整流滤波电路。
保险丝能在电源功率太大或元件出现短路时熔断以保护电源部的元件，而限流电阻含有金属氧化物成分，能限制瞬间的大电流，减少电源对部元件的电流冲击。
