.本标准规定了焊接工艺的技术要求。
2.1 焊工必须经专门的理论学习和实际操作培训 ,经考试合格取患上有关部门颁发证书,方可担任焊接工作。
2.2 对中断焊接工作六个月以上的焊工,必须重新考核。
2.3 焊工在施焊前应认真熟悉图纸和焊接工艺。
2.4 核查待焊焊缝坡口的装配质量和组对要求 ,对不符合装配质量和组对要求的焊缝应拒焊,并向有关部门反映。
2.5 进行焊缝质量的自检,做好自检记录、焊缝标记或者焊缝跟踪记录等工作。
3.1 应根据焊接施工时需用的焊接电流和实际负载持续率,选用焊机。
3.2 每台焊接设备都应有接地装置,并可靠接地。
3.3 焊接设备应处于正常工作状态,安全可靠,仪表应检定合格。
4.1 焊接材料〔焊条、焊丝等应为进货验收合格品。
对材质有怀疑时,应进行复验,合格后才干使用。
4.2 焊前应根据焊条使用说明的规定对焊条进行烘干处理。
4.3 烘干后的焊条应放入100~150℃的保温箱〔筒内,随用随取。
低氢型焊条普通在常温下超过四小时应重新烘干。
重新烘干次数不应超过三次。
5.1 坡口加工材料为碳素钢和碳锰钢〔标准抗拉强度≤540MPa 的坡口可采用冷加工或者热加工方法制备。
碳锰钢〔标准抗拉强度＞540MPa、铬钼低合金钢和高合金钢宜采用冷加工法。
若采用热加工方法,对影响焊接质量的表面淬硬层,应用冷加工方法去除。
5.2 焊接坡口应符合图样规定。
5.3 焊接坡口应保持平整,不患上有裂纹、分层、夹渣等缺陷。
5.4 焊前应将坡口表面及两侧的水、氧化物、油污、锈、熔渣等杂质清除干净。
5.5 焊接环境焊接环境惟独在满足下列情况时才允许施焊。
a 风速：气体保护焊时≤2m/s,其它焊接方法≤10m/s；b 相对湿度≤90%。
c 焊件温度高于- 10℃。
5.6 预热对碳钢和低合金钢, 当焊件温度低于0℃时,应在始焊处 100mm 宽度范围内预热至15℃以上。
常用钢焊接时预热温度参考表如下钢号 20〔Q235-A 16Mn〔Q345厚度〔mm ≤ 30 ~ 38 ~ ＞64 ≤ 30 ~ 38 ~ ＞6430 38 64 30 38 64预热温度〔℃ ≥ ≥50 ≥ 100 ≥ ≥ ≥80 ≥ 120 ≥采取局部预热时,预热的范围为焊缝两侧各不小于焊件厚度的 3 倍,且不小于100mm 。

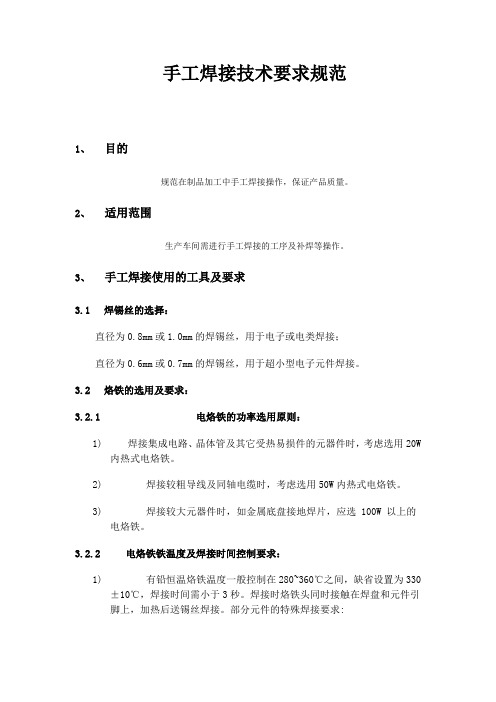

手工焊接技术要求规范1、目的规范在制品加工中手工焊接操作，保证产品质量。
2、适用范围生产车间需进行手工焊接的工序及补焊等操作。
3、手工焊接使用的工具及要求3.1焊锡丝的选择：直径为0.8mm或1.0mm的焊锡丝，用于电子或电类焊接；直径为0.6mm或0.7mm的焊锡丝，用于超小型电子元件焊接。
3.2烙铁的选用及要求：3.2.1电烙铁的功率选用原则：1)焊接集成电路、晶体管及其它受热易损件的元器件时，考虑选用20W内热式电烙铁。
2)焊接较粗导线及同轴电缆时，考虑选用50W内热式电烙铁。
3)焊接较大元器件时，如金属底盘接地焊片，应选 100W 以上的电烙铁。
3.2.2电烙铁铁温度及焊接时间控制要求：1)有铅恒温烙铁温度一般控制在280~360℃之间，缺省设置为330±10℃，焊接时间需小于3秒。
焊接时烙铁头同时接触在焊盘和元件引脚上，加热后送锡丝焊接。
部分元件的特殊焊接要求:SMD器件：焊接时烙铁头温度为：320±10℃；焊接时间：每个焊点1~3秒。
拆除元件时烙铁头温度：310~350℃（注：根据CHIP件尺寸不同请使用不同的烙铁嘴。
）DIP器件：焊接时烙铁头温度为：330±5℃；焊接时间：2~3秒注：当焊接大功率（TO-220、TO-247、TO-264等封装）或焊点与大铜箔相连，上述温度无法焊接时，烙铁温度可升高至360℃，当焊接敏感怕热零件（LED、CCD、传感器等）温度控制在260~300℃。
2)无铅制程无铅恒温烙铁温度一般控制在340~380℃之间，缺省设置为360±10℃，焊接时间小于3秒，要求烙铁的回温每秒钟就可将所失的温度拉回至设定温度。
3.2.3电烙铁使用注意事项：1)电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断，缩短其寿命，同时也会使烙铁头因长时间加热而氧化，甚至被严重氧化后很难再上锡。
2)手工焊接使用的电烙铁需带防静电接地线，焊接时接地线必须可靠接地，防静电恒温电烙铁插头的接地端必须可靠接交流电源保护地。
![焊接操作工艺规范标准[详]](https://uimg.taocdn.com/bd617d0da58da0116d174923.webp)

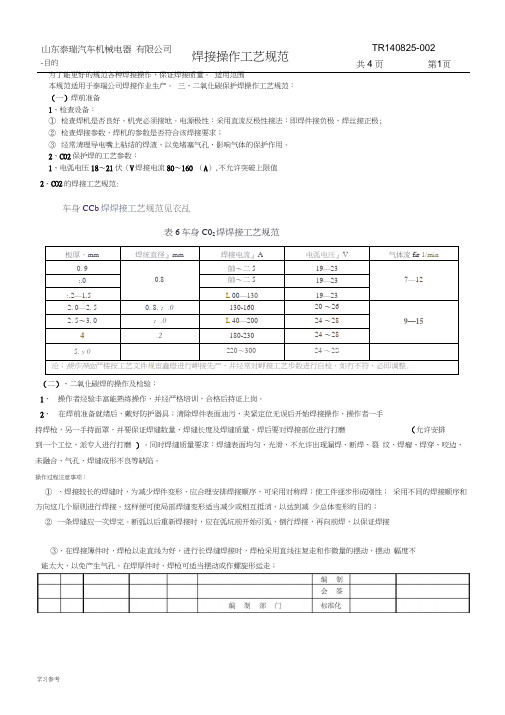

共4页第1页山东泰瑞汽车机械电器 有限公司-目的为了能更好的规范各种焊接操作，保证焊接质量。
适用范围本规范适用于泰瑞公司焊接作业生产。
三、二氧化碳保护焊操作工艺规范： （一）焊前准备 1、检查设备：① 检查焊机是否良好，机壳必须接地。
电源极性：采用直流反极性接法：即焊件接负极，焊丝接正极; ② 检查焊接参数，焊机的参数是否符合该焊接要求；③ 经常清理导电嘴上粘结的焊渣，以免堵塞气孔，影响气体的保护作用。
2、C02保护焊的工艺参数：1、电弧电压18〜21伏（V 焊接电流80〜160 （A ）,不允许突破上限值2、CO2的焊接工艺规范:车身CCb 焊焊接工艺规范见衣乩表6车身C02焊焊接工艺规范板厚，mm焊统直径』mm焊接电流』A 电弧电压』V 气体流fir 1/min0. 9 0.8 帥〜二5 19—23 7—12:.0 帥〜二5 19—23 :.2—1.5 L 00—130 19—23 2. 0—2. 5 0. 8. ：.0 130-160 20 〜26 9—152. 5〜3. 0：.0L 40—200 24 〜28 4.2180-230 24 〜285. y 0220〜30024 〜2S沦；操作神血严楼按工艺文件规宦鑫燈进行岬接先产，井经常对岬接工艺歩数进行自检，如冇不符，必即调整. （二）、二氧化碳焊的操作及检验：1、 操作者经验丰富能熟练操作，并经严格培训，合格后持证上岗。
2、 在焊前准备就绪后，戴好防护器具；清除焊件表面油污，夹紧定位无误后开始焊接操作，操作者一手 持焊枪，另一手持面罩，并要保证焊缝数量、焊缝长度及焊缝质量。
焊后要对焊接部位进行打磨（允许安排到一个工位，派专人进行打磨 ）。
同时焊缝质量要求：焊缝表面均匀、光滑，不允许出现漏焊、断焊、裂 纹、焊瘤、焊穿、咬边、未融合、气孔、焊缝成形不良等缺陷。
操作过程注意事项：① 、焊接较长的焊缝时，为减少焊件变形，应合理安排焊接顺序，可采用对称焊；使工件逐步形成刚性； 采用不同的焊接顺序和方向这几个原则进行焊接。
手工焊接工艺操作规范一、目的规范手工焊接的工艺流程，保证产品焊接品质，降低不良品的产生，延长电烙铁的使用寿命。
二、所用工具电烙铁（高温海绵）、焊台、焊锡丝、助焊剂，镊子、斜口钳、吸锡线、毛刷（或棉签）、酒精、检测设备三、电烙铁使用规范1.电烙铁握持方法焊接时一手拿烙铁，一手拿焊锡丝：焊锡丝握法如下图一所示，电烙铁握法如下图二所示。
对于小功率烙铁建议使用“握笔法”，对于比较重的大功率电烙铁可以使用“正握法”或“反握法”。
图一焊锡丝握法图二电烙铁握法2.电烙铁使用温度焊锡熔点为230℃左右，焊接温度由实际使用情况决定，每个焊点最长不要超过五秒。
一般物料电烙铁头实际温度为350℃±20℃，表面贴装物料烙铁温度为310℃±10℃。
特殊物料特别设置温度：3.电烙铁使用基本步骤手工焊接时，一半按照图三中五个步骤进行（即五步操作法），完成焊接各步骤一般在3~5秒内，对于小元件或特殊敏感元器件时间甚至更短。
（1）准备如图（a）所示，将所需要使用到的工具准备好，放置在便于操作的地方。
焊接前先将预热好的烙铁头在湿润的海绵上擦洗干净，去除氧化物与残渣。
然后把少量的焊锡丝加到清洁的烙铁头上，也就是常说的让烙铁头吃锡，使烙铁头处于可焊接状态；（2）加热如图（b）所示，将烙铁头放置在被焊接的焊接点上，是焊接点升温，烙铁头上可视情况带有少量的焊料，可是热量较快传到焊点上。
（3）加焊锡如图（c）所示，将焊接带你加热到一定温度后，用焊锡丝接触到焊接件处，融化适量焊料。
（4）去焊锡如图（d）所示，当焊锡丝适当融化后，迅速移开焊锡丝。
焊锡丝的多少控制是非常重要的，在融化焊料时应注意观察和控制。
（5）去烙铁如图（d）所示，当焊接点上的流散接近饱满，助焊剂还未挥发完，迅速拿开烙铁头。
注意移开烙铁头的时机、方向和速度，都决定这焊点的质量。
4.电烙铁养护（1）在使用电烙铁时候首先把温度设置号，一般使用0.8mm和1.0mm焊锡丝的情况下，应设置在360度左右。
: 编号SYD/QP-PD-QTGY-09手工焊接工艺规范2.00版本：修订页修订前修订后修订人审核人修订日期编号章节名称修订内容简述批准人版本号版本号蒋灵洁 001 2010-10-13 / 创建V1.00 全文赵科王国胜2011-06-30 修改全文002 V1.00 郝贵喜 V2.00 赵科手工焊接工艺规范1.目的：规范生产手工焊接作业，保证手工焊接质量.2.范围：生产手工焊接人员。
3.内容：3.1.手工焊接设备及工具1）恒温电烙铁：恒温烙铁主要由以下部分构成，见下图2）焊锡丝丝分有铅焊锡丝与无铅焊锡丝。
焊锡常用有铅焊锡丝为：SnPb(Sn63%Pb37%)的焊锡丝，无铅焊锡丝为:SAC（96.5%SN 3.0%AG0.5%CU）,其里面是空心的，这个设计是为了存储助焊剂（松香），使在加焊锡的同时能均匀的加上助焊剂。
焊锡丝的作用：达到元件在电路上的导电要求和元件在PCB板上的固定要求。
3）助焊剂手焊时使用助焊剂，有以下作用：去除金属表面的氧化物?．去掉金属表面的杂质或污垢?防止金属表面再次氧化?3.2 电烙铁 3.2.1电烙铁基本结构：如下圖4个基本部分构成，﹑能量转换部(加热器)﹑手柄﹑电源线电烙铁一般由蓄热部(烙铁头)所示。
烙铁头的尺寸与焊接点是否合适，是影响焊接品质的一个重要因素。
下图是常用烙铁头得形状。
B/C型烙铁头为了使短时间内结合部能达到最适合的温度，可以使用:3.2.2电烙铁的选用通常条件下电烙铁选用可参照是决定能否达成良好焊接的重要工具. 电烙铁给接合金属供给热量，下表的选择条件，实际选用依据实际作业情况选择。
3.2.3电烙铁的要求：1）手工焊接使用的电烙铁需带防静电接地线，焊接时接地线必须可靠接地，防静电恒温电烙铁插头的接地端必须可靠接交流电源保护地。
2）电烙铁绝缘电阻应大于10MΩ，电源线绝缘层不得有破损。
3）将万用表打在电阻档，表笔分别接触烙铁头部和电源插头接地端，接地电阻值稳定显示值应小于3Ω；否则接地不良。
手工焊接技术要求规范手工焊接技术是一种常见的金属连接工艺，广泛应用于制造业的各个领域。
如何提高手工焊接技术的质量和效率，减少焊接缺陷和故障，对于保证产品质量和生产效益具有重要意义。
以下是手工焊接技术要求规范的一些主要内容：1.操作规范：焊工必须按照相关的操作规范进行焊接作业，包括焊接工艺规程、工艺文件和作业指导书等。
焊工要熟悉操作规范的要求，并按照规范进行操作，确保焊接质量。
2.材料选择：焊接材料的选择要符合设计和规范要求，包括焊材的种类、牌号、规格和质量等。
焊工要认真检查焊材的标识和质量证书，确保焊材符合要求。
同时，还要保证焊接件的材料与焊材的匹配性，避免出现焊接接头强度不足的问题。
3.设备维护：焊接设备的维护对于保证焊接质量和操作安全非常重要。
焊工要定期对焊接设备进行检查和维护，确保设备的正常运行和安全性。
同时，焊工还要掌握焊接设备的使用方法和注意事项，防止设备故障和事故发生。
4.焊接环境控制：焊接作业必须在适宜的环境条件下进行，包括室温、湿度、通风等。
焊工要选择合适的焊接地点并进行必要的环境准备，确保焊接区域的干净、整洁和通风良好。
同时，还要注意火灾和爆炸的防范，避免发生意外事故。
5.焊接技术要求：焊工必须掌握正确的焊接技术和方法，如电弧焊接、气焊、电阻焊等。
焊工要掌握适当的焊接电流、电压、时间和速度等工艺参数，调整合理的焊接参数，使焊接质量得到保证。
同时，还要注意焊接过程中的操作技巧和安全要求，避免产生焊接缺陷和故障。
6.质量控制：焊接作业过程中要进行质量控制，包括焊缝外观、尺寸、形状、坡口准备和焊接质量等方面。
焊工要进行焊缝的观察和检查，发现问题及时解决。
同时，还要进行必要的焊后热处理和焊接质量评定，确保产品的可靠性和性能。
7.安全防护：焊工在进行焊接作业时要重视安全防护，包括个人防护和环境安全。
焊工要正确佩戴防护用品，如头盔、手套、焊接服、防射击眼镜等。
同时，还要防止电击、火灾和爆炸等危险，确保工作安全和人身安全。

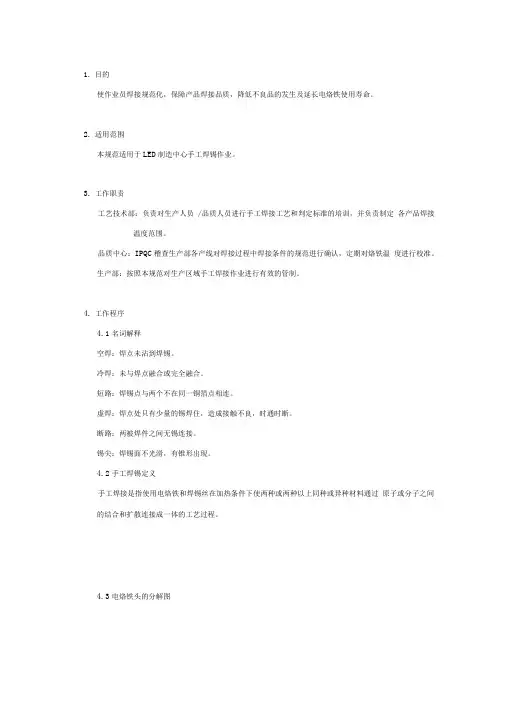

1.目的使作业员焊接规范化，保障产品焊接品质，降低不良品的发生及延长电烙铁使用寿命。
2.适用范围本规范适用于LED制造中心手工焊锡作业。
3.工作职责工艺技术部：负责对生产人员/品质人员进行手工焊接工艺和判定标准的培训，并负责制定各产品焊接温度范围。
品质中心：IPQC稽查生产部各产线对焊接过程中焊接条件的规范进行确认，定期对烙铁温度进行校准。
生产部：按照本规范对生产区域手工焊接作业进行有效的管制。
4.工作程序4.1名词解释空焊：焊点未沾到焊锡。
冷焊：未与焊点融合或完全融合。
短路：焊锡点与两个不在同一铜箔点相连。
虚焊：焊点处只有少量的锡焊住，造成接触不良，时通时断。
断路：两被焊件之间无锡连接。
锡尖：焊锡面不光滑，有锥形出现。
4.2手工焊锡定义手工焊接是指使用电烙铁和焊锡丝在加热条件下使两种或两种以上同种或异种材料通过原子或分子之间的结合和扩散连接成一体的工艺过程。
4.3电烙铁头的分解图4.4参考温度441恒温烙铁温度一般控制在380-440 C之间，焊接时间控制在5秒以内。
4.4.2固定瓦数烙铁和不可调温的电烙铁，可参考借鉴如下（温度与瓦数对比表）选择合适的烙铁进行焊接作业。
4.5基本技术要求4.5.1电烙铁必须保证有良好的接地装置和可靠的接地电阻。
4.5.2锡焊点应润湿充足、光滑（无铅会略微灰暗）、无短路、拉尖、锡珠、针孔、冷焊、假焊、虚焊等缺陷，必须保证良好导电性和一定的机械强度，焊锡点的高度应符合要求。
4.6电烙铁的选择方法4.6.1选择瓦数适合的电烙铁，并控制烙铁头的最低温度，而最高温度则受烙铁头材质特性, 焊剂性质决定。
4.6.2焊接印制板的电烙铁温度根据焊盘大小与元器件（面积、材料）的不同，烙铁温度依以下标准执行：无铅焊接温度控制在380 °C —440 C;不准过高或过低。
463电烙铁（50-80W ）适用于焊接铝基板和大面积（接地或①5mm 以上的）焊点，焊锡丝选用①0.8mm 或以上。
手工电弧焊焊接工艺标准1. 手工电弧焊焊接施工工艺标准1.1适用范围本工艺适用于钢结构制作与安装手工电弧焊焊接工艺。
工艺规定了一般低碳钢、普通低合金高强度钢手工电弧焊的基本要求。
凡各工程的工艺中无特殊要求的结构件手工电弧焊均应按本工艺规定执行。
1.2引用标准(1)钢结构工程施工质量验收规范(GB50205—2001)；(2)建筑工程施工质量验收统一标准(GB50300—2001)；(3)建筑钢结构焊接规程JGJ81—2002)；(4)碳钢焊条(GB5117—85)；(5)低合金钢焊条(GB5118—85)；(6)钢结构焊缝外形尺寸(GB10854—89)；(7)焊接质量保证钢熔化焊接接头的要求和缺陷等级(GB/T12469—90)；(8)钢焊缝手工超声波探伤和探伤结果的分级(GB11345—89)。
1.3术语焊接工艺一一制造焊件所有有关的加工方法实施要求，包括焊接准备、材料选用、焊接方法的选定、焊接参数、操作要求等。
坡口——根据设计或工艺需要，在焊件的待焊部位加工并装配的一定几何形状的沟槽。
断续焊缝——焊接成具有一定间隔的焊缝。
塞焊缝——两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的焊缝，只在孔内焊角缝者。
焊缝厚度——在焊缝横截面中，从焊缝正面到焊缝背面的距离。
手工焊——手持焊具、焊枪或焊钳进行操作的焊接方法。
预热——焊接开始前，对焊件的全部(或局部)进行加热的工艺措施。
后热——焊接后立即对焊件的全部(或局部)进行加热或保温，使其缓冷的工艺措施。
焊条——涂有药皮的供手弧焊用的熔化电极。
它由药皮和焊芯两部分组成。
焊药——压涂在焊芯表面上的涂料层。
焊渣——焊后覆盖在焊缝表面上的固态熔渣。
焊接工作台——为焊接小型焊件而设计的工作台。
定位板——为保证焊件间的相对位置，防止变形和便于装配而临时焊上的金属板。
引弧板——为在焊接接头始端获得正常尺寸的焊缝截面，焊前装配的一块金属板。
焊接在这块板上开始，焊后割掉。
手工焊接工艺规范工烙铁，防止烙铁头氧化和损坏。
4、焊接操作规范4.1焊接前的准备：1)检查焊接器材是否正常，烙铁头是否干净，无氧化、烧蚀、变形等缺陷，焊锡丝是否符合要求。
2)检查焊接环境是否符合要求，如温度、湿度、防静电等要求。
3)焊接前需对焊接元件进行清洁处理，去除油污、灰尘等杂质。
4)检查焊接元件的引脚是否弯曲、断裂、短路等异常情况。
4.2焊接操作：1)焊接时，烙铁头必须与焊盘、元件引脚接触紧密，焊接时间不得过长。
2)焊接时要注意控制焊锡丝的长度，避免过长或过短，影响焊接质量。
3)焊接结束后，需检查焊点质量，如焊点是否光亮、牢固。
4)焊接完成后，需对焊接区域进行清理，去除焊锡丝、焊渣等杂质。
5、焊接质量要求1)焊点应光亮、牢固，无虚焊、冷焊、短路、漏焊等现象。
2)焊接区域无焊锡丝、焊渣等杂质。
3)焊接元件无损伤、变形等情况。
4)焊接操作符合相关标准和规范要求。
手工焊接工艺规范目的：本规范旨在规范手工焊接操作，以保证产品质量。
适用范围：适用于生产车间中需要进行手工焊接的工序及补焊等操作。
手工焊接使用的工具及要求：1.焊锡丝的选择：直径为0.8mm或1.0mm的焊锡丝，用于电子或电类焊接；直径为0.6mm或0.7mm的焊锡丝，用于超小型电子元件焊接。
2.烙铁的选用及要求：选用烙铁时需根据不同元器件的大小和敏感程度进行选择；烙铁温度和焊接时间需根据不同元器件的特殊焊接要求进行控制。
3.电烙铁使用注意事项：需带防静电接地线，焊接时接地线必须可靠接地；绝缘电阻应大于10MΩ，电源线绝缘层不得有破损；烙铁头不得有氧化、烧蚀、变形等缺陷。
焊接操作规范：1.焊接前的准备：检查焊接器材和环境是否符合要求；对焊接元件进行清洁处理，去除油污、灰尘等杂质。
2.焊接操作：焊接时，烙铁头必须与焊盘、元件引脚接触紧密，焊接时间不得过长；焊接结束后，需检查焊点质量，如焊点是否光亮、牢固。
焊接质量要求：焊点应光亮、牢固，无虚焊、冷焊、短路、漏焊等现象；焊接区域无焊锡丝、焊渣等杂质；焊接元件无损伤、变形等情况；焊接操作符合相关标准和规范要求。
一：烙铁使用1：烙铁温度①：烙铁使用时保持在300℃-350℃②：烙铁超过5分钟不用时保持在50℃以下③：超过一个小时不用时应关闭烙铁电源2：烙铁保养①：应经常在海绵上擦拭烙铁头，不能随便拆卸和换烙铁头，不用时应加锡保护②：烙铁使用前先加一点锡或者在湿润的海绵上擦拭，保持烙铁使用部分具有金属光泽二：焊前准备1：焊接前提前3分钟到5分钟打开电源，使烙铁温度升至适合焊接温度2：擦拭海绵上应注入适量清水，用手紧握海绵不能挤出水为宜3：整理桌面，使桌面干净整洁，不能有本次焊接无关的元器件4：清点元器件，与焊接清单上的型号数量相符三：焊接方法1：焊接者按接插原则：从小到大，先轻后重，先里后外，先低后高，尽可能使印制电路板上所焊元件保持同一高度。
2：将烙铁头放在待焊的焊盘和被焊件接触地方，使焊盘和被焊件温度升高（有利于焊接），如果烙铁头上有锡，则会使烙铁温度很快传到焊盘上。
3：焊锡丝应从烙铁侧面加到焊盘上面，焊接作业时应掌握好温度、时间。
温度过低，则焊点无光泽，呈“豆腐渣”状；温度过高，则焊锡流淌，焊点不易存锡。
4：焊接过程中，被焊物必须扶稳不动，若有晃动，则会影响焊点凝固成型；使用焊锡多少根据焊点大小决定，直到焊锡能充分淹没焊盘为宜。
5：焊锡丝融化2S-4S内停止加锡，先移开焊锡丝，再移开电烙铁。
四：焊好后线路板标准1:：特殊元器件的焊接标准①功率电阻电阻高度应与线路板保持2mm-4mm之间距离，电阻本体要与其两管脚对称，不能出现歪斜情况②压敏电阻与线路板保持水平或者垂直，高度在25mm左右③排针和电源模块与线路板压平，不能出现倾斜等现象④三极管所有直插三极管高度一致，并且在一个水平面上，焊接高度在10mm左右；贴片三极管管脚应在焊盘中心位置且贴平贴正，焊点结实饱满。
○5电阻电容及晶震为便于查看读取数值、分辨极性，应注意合理安排元器件方向。
比如色环电阻必须按读取顺序从上至下、从左至右统一安装焊接；有标示无极性电容器焊接方向必须一致。
手工焊接通用工艺规范BJ-WD-YK-031修改记录页版本：A/0 页码：2 /19版本：A/0 页码：3 /19版本：A/0 页码：4 /19版本：A/0 页码：5 /19版本：A/0 页码：6 /19版本：A/0 页码：7 /19版本：A/0 页码：8 /19图1 图2图1 Figure 1 图2 Figure 2版本：A/0 页码：9 /19版本：A/0 页码：10 /19图3 图4 图5图3 Figure 3 图4 Figure 4 图5 Figure 5图6 图7 图8图6 Figure 6 图7 Figure 7 图8 Figure 8图9 图10 图11图9 Figure 9 图10 Figure 10 图11 Figure 11 （Appendix A）测量设备（Measurement equipments）Figure A1 Preparation for conductor plate 图A2 测试系统电压有效值的测量电路Figure A2 measurement circuit for measuring system effective voltage valuemeasurement）测量测试系统的电压有效值。
Measurement of system effective voltage value.接通电压表和电烙铁电源,将温控电烙铁的温度调至最高温度，电烙铁应预热15分钟。
Connect power supply to voltage meter and electric iron, adjust electric soldering iron temperature to the maximum temperature, electric iron should be preheated for 15 minutes.记录电压表的读数（U1）。
图A3电烙铁电压的测量Figure A3 measurement of electric soldering iron voltage。
手工焊接技术要求规范手工焊接作为一种传统的金属连接方法，广泛应用于工业生产和制造领域。
为了确保焊接质量和安全性，手工焊接技术要求必须符合相应的规范和标准。
本文将介绍手工焊接的技术要求规范，并详细阐述焊接准备、焊接过程和焊接后的质量控制措施。
一、焊接准备在进行手工焊接前，必须进行焊接准备工作，包括材料准备、设备准备和环境准备。
1. 材料准备焊接所需的金属材料必须符合设计要求，并经过必要的预处理，如去除表面氧化物、油污和杂质等。
焊缝的尺寸和形状必须与设计要求一致。
2. 设备准备手工焊接必须使用合适的焊接设备，包括焊枪、焊条、电源和焊接保护措施等。
焊接设备必须经过检查和维护，确保正常工作和安全操作。
3. 环境准备焊接环境必须满足安全和卫生要求。
通风良好的工作区域能够有效排除焊接产生的有害气体和烟雾。
焊接场所必须远离易燃和易爆物品，以防止事故发生。
二、焊接过程手工焊接过程涉及多个步骤，包括焊前检查、型合、焊接和焊后处理。
1. 焊前检查在进行焊接前，必须对焊接材料、焊缝和焊接设备进行检查，确保其符合焊接要求和设计标准。
同时，还需要对焊工进行培训和技能评估，以确保其具备进行焊接的资质和技术能力。
2. 型合焊接前必须对要连接的金属材料进行型合，即对焊缝进行加工和准备。
型合必须符合设计要求，包括焊缝的形状、尺寸和几何形态等。
3. 焊接在进行焊接时，焊工必须按照焊接工艺规程进行操作。
焊接电流、电压和时间等参数必须控制在合适的范围内，以保证焊接强度和质量。
焊工必须熟练掌握焊接技术和操作要领，确保焊接结果符合设计要求。
4. 焊后处理焊接完成后，必须进行焊后处理，包括焊渣清除、焊缝清洁和表面处理等。
焊接产生的渣滓和氧化物必须彻底清除，以免影响焊缝的强度和耐腐蚀性。
三、质量控制措施为了保证手工焊接质量，必须采取一系列质量控制措施。
1. 检验和检测进行焊接后，必须对焊缝进行检验和检测，包括外观检查、尺寸测量和无损检测等。
通过对焊缝质量的检验和检测，可以确保焊接结果符合设计和规范要求。

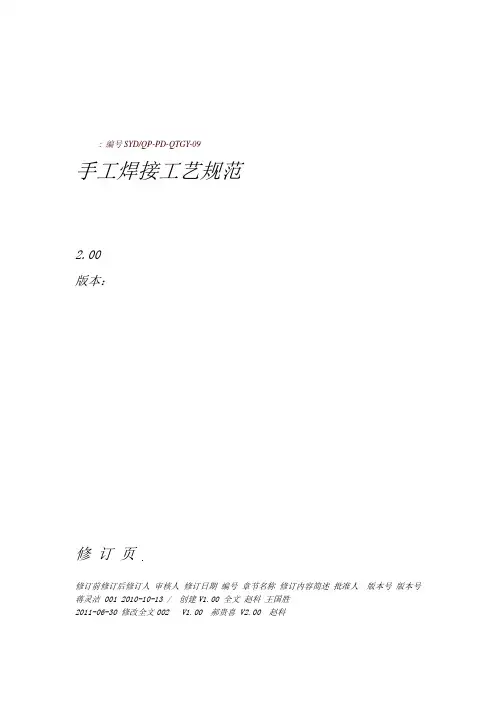

编号: SYD/QP-PD-QTGY-09手工焊接工艺规范版本：2.00手工焊接工艺规范1.目的：规范生产手工焊接作业，保证手工焊接质量.2.范围：生产手工焊接人员。

3.内容：3.1.手工焊接设备及工具1）恒温电烙铁：恒温烙铁主要由以下部分构成，见下图2）焊锡丝焊锡丝分有铅焊锡丝与无铅焊锡丝。
常用有铅焊锡丝为：SnPb(Sn63%Pb37%)的焊锡丝，无铅焊锡丝为:SAC（96.5%SN 3.0%AG0.5%CU）,其里面是空心的，这个设计是为了存储助焊剂（松香），使在加焊锡的同时能均匀的加上助焊剂。
焊锡丝的作用：达到元件在电路上的导电要求和元件在PCB板上的固定要求。
3）助焊剂手焊时使用助焊剂，有以下作用：➢去除金属表面的氧化物➢去掉金属表面的杂质或污垢➢防止金属表面再次氧化3.2 电烙铁3.2.1电烙铁基本结构：电烙铁一般由蓄热部(烙铁头)﹑能量转换部(加热器)﹑手柄﹑电源线4个基本部分构成，如下圖所示。
烙铁头的尺寸与焊接点是否合适，是影响焊接品质的一个重要因素。
下图是常用烙铁头得形状。
为了使短时间内结合部能达到最适合的温度，可以使用B/C型烙铁头3.2.2电烙铁的选用:电烙铁给接合金属供给热量，是决定能否达成良好焊接的重要工具.通常条件下电烙铁选用可参照下表的选择条件，实际选用依据实际作业情况选择。
3.2.3电烙铁的要求：1）手工焊接使用的电烙铁需带防静电接地线，焊接时接地线必须可靠接地，防静电恒温电烙铁插头的接地端必须可靠接交流电源保护地。
2）电烙铁绝缘电阻应大于10MΩ，电源线绝缘层不得有破损。
3）将万用表打在电阻档，表笔分别接触烙铁头部和电源插头接地端，接地电阻值稳定显示值应小于3Ω；否则接地不良。
4）烙铁头不得有氧化、烧蚀、变形等缺陷。
5）烙铁放入烙铁支架后应能保持稳定、无下垂趋势，护圈能罩住烙铁的全部发热部位。
支架上的清洁海绵加适量清水，使海绵湿润不滴水为宜3.2.4烙铁的使用与保养由于烙铁头的工作平面温度较高故长时间暴露于空气中时,极易被氧化,而烙铁头表面被氧化,其表面温度将会严重下降,影响焊接工作,同时会降低烙铁头的使用寿命,而我们保烙铁就是为了避免以上危害.➢焊锡前先在海绵上擦掉烙铁头上的残留锡渣,因为残锡具有散热效果会降低烙铁温度;➢焊锡操作中,若有锡渣沾于烙铁头上,应于湿海绵上擦拭干净,勿以敲打方式去除;➢工作完毕后,应立即对烙铁头加锡进行保养。
一般手工焊接工艺控制标准
本工艺标准适用于一般钢结构制作与手工电弧焊焊接工程。
1.1 材料及主要机具：
1.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。
按要求施焊前经过烘焙。
严禁使用药皮脱落、焊芯生锈的焊条。
设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶，随用随取。
酸性焊条与碱性焊条不准混杂使用。
1.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。
1.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。
1.2 作业条件
1.2.1 熟悉图纸，做焊接工艺技术交底。
2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。
1.2.3 现场供电应符合焊接用电要求。
1.2.4 环境温度低于0℃，对预热，后热温度应根据工艺试验确定。
操作工艺
2.1 工艺流程
作业准备→ 电弧焊接(平焊、立焊、横焊、仰焊) → 焊缝检查
2.2 钢结构电弧焊接：
2.2.1 平焊
2.2.1.1 选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
2.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。
2.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶，随用随取。
2.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。
2.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。
对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15～20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。
2.2.1.6 焊接速度：要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩看熔池中铁水与熔渣保持等距离（2～3mm）
2.2.1.7 焊接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为3～4mm，碱性焊条一般为2～3mm为宜。
2.2.1.8 焊接角度：根据两焊件的厚度确定，焊接角度有两个万面，一是焊条与焊接前进方向的夹角为60～75°；二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为45°；当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。
2.2.1.9 收弧：每条焊缝焊到末尾，应将弧坑填满后，往焊接方向相反的方向带弧，使弧坑甩在焊道里边，以防弧坑咬肉。
焊接完毕，应采用气割切除弧板，并修磨平整，不许用锤击落。
2.2.1.10 清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝尺寸等）确无问题后，方可转移地点继续焊接。
2.2.2 立焊：基本操作工艺过程与平焊相同，但应注意下述问题：
2.2.2.1 在相同条件下，焊接电源比平焊电流小10%～15%。
2.2.2.2 采用短弧焊接，弧长一般为2～3mm。
2.2.2.3 焊条角度根据焊件厚度确定。
两焊件厚度相等，焊条与焊条左右方向夹角均为45°；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。
焊条应与垂直面形成60°～80°角，使电弧略向上，吹向熔池中心。
2.2.2.4 收弧：当焊到末尾，采用排弧法将弧坑填满，把电弧移至熔池中央停弧。
严禁使弧坑甩在一边。
为了防止咬肉，应压低电弧变换焊条角度，使焊条与焊件垂直或由弧稍向下吹。
2.2.3 横焊：基本与平焊相同，焊接电流比同条件平焊的电流小10%～15%，电弧长2～4mm。
焊条的角度，横焊时焊条应向下倾斜，其角度为70°～80°，防止铁水下坠。
根据两焊件的厚度不同，可适当调整焊条角度，焊条与焊接前进方向为70°～90°。
2.2.4 仰焊：基本与立焊、横焊相同，其焊条与焊件的夹角和焊件厚度有关，焊条与焊接方向成70°～80°角，宜用小电流、短弧焊接。
2.3 冬期低温焊接：
2.3.1 在环境温度低于0℃条件下进行电弧焊时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。
风力超过4级，应采取挡风措施；焊后未冷却的接头，应避免碰到冰雪。
2.3.2 钢结构为防止焊接裂纹，应预热、预热以控制层间温度。
当工作地点温度在0℃以下时，应进行工艺试验，以确定适当的预热，后热温度。
质量标准
3.1 保证项目
3.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
3.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。
3.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规的规定，检查焊缝探伤报告。
3.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
3.2 基本项目
3.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
3.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm长度焊缝允许直径≤0.4t；且≤3mm气孔2个；气孔间距≤6倍孔径。
3.2.3 咬边：
Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。
注；t为连接处较薄的板厚。
3.3 允许偏差项目
焊缝余高b<20 0.5～2 0.5～2.5 0.5～3.5
1 对接焊缝(mm) b≥20 0.5～3 0.5～3.5 0～3.5 用<0.1t且<0.1t且<0.1t且焊大于2.0 不大于2.0 不大于3.0 焊角尺寸hf≤6 0～+1.5 缝
2 角焊缝(mm) hf>6 0～+
3 量焊缝余高hf≤6 0～+1.5 规（mm) hf>6 0～+3 检
3 组合焊缝T形接头，十字接头、角接头>t/
4 查焊角尺寸起重量≥50t，中级工作制吊车梁T形接头t/2且≯10
注：b为焊缝宽度，t为连接处较薄的板厚，hf为焊角尺寸。
成品保护
4.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
4.2 不准随意在焊缝外母材上引弧。
4.3各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。
4.4 低温焊接不准立即清渣，应等焊缝降温后进行。
应注意的质量问题
5.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
5.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。
5.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
5.4 焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条正确，弧长适当。
注意熔渣的流动方向，采用碱性焊条时，上须使熔渣留在熔渣后面。
附：二级、三级焊缝外观质量允许偏差表
起草:王峰审核:原砚玉批准:圣平
技检部
2007-3-13
焊缝外观质量允许偏差
注；t为连接处较薄的板厚。
