锁相环

什么是电子电路中的锁相环及其应用电子电路中的锁相环（Phase-Locked Loop，简称PLL）是一种广泛应用的反馈控制电路，用于将输入信号的相位与频率与参考信号的相位与频率同步，从而实现信号的稳定性和精确性。

锁相环在通信、计算机、音频处理等领域都有重要的应用。

一、锁相环的工作原理锁相环主要由相位比较器（Phase Detector）、环形数字控制振荡器（VCO）和低通滤波器（LPF）组成。

相位比较器用来比较输入信号和参考信号的相位差，输出一个宽度等于相位差的脉冲信号。

VCO根据相位比较器输出的脉冲信号的宽度和方向来调节输出频率，使其与参考信号的频率和相位同步。

LPF用来滤除VCO输出信号中的高频成分，保证输出的稳定性。

二、锁相环的应用1. 通信领域：在数字通信系统中，锁相环被广泛应用于时钟恢复、时钟生成和时钟变换等方面。

通过锁相环可以实现对时钟信号的稳定传输，提高通信系统的可靠性和容错性。

2. 音频处理：在音频设备中，锁相环被用于时钟同步和抖动消除。

通过锁相环可以实现音频数据的同步传输和精确抖动控制，提高音质和信号稳定性。

3. 数字系统：在数字系统中，锁相环可用于时钟恢复、频率合成和位钟提取等方面。

通过锁相环可以实现对时钟信号的稳定提取和精确合成，确保系统的可靠运行。

4. 频率调制与解调：在调制与解调系统中，锁相环被应用于频偏补偿和相位同步。

通过锁相环可以实现对信号频偏和相位偏移的补偿，保证调制与解调的准确性和稳定性。

5. 频谱分析：锁相环还可以应用于频谱分析仪中，通过锁相环可以实现频率分析的准确性、稳定性和精确性。

三、锁相环的特点1. 稳定性：锁相环可以通过调整VCO的输出频率来实现输入信号和参考信号的同步，从而提高信号的稳定性。

2. 精确性：锁相环可以通过精确的相位比较和频率调节，实现对信号相位和频率的精确控制，提高信号处理的准确性。

3. 自适应性：锁相环可以根据输入信号和参考信号的变化自动调节，适应不同输入条件下的信号同步要求。

问题:什么是锁相环（PLL）？锁相环的工作原理是什么？锁相环电路对硬件电路连接有什么要求？解答:锁相环是一种反馈电路，其作用是使得电路上的时钟和某一外部时钟的相位同步。

PLL通过比较外部信号的相位和由压控晶振（VCXO）的相位来实现同步的，在比较的过程中，锁相环电路会不断根据外部信号的相位来调整本地晶振的时钟相位，直到两个信号的相位同步。

在数据采集系统中，锁相环是一种非常有用的同步技术，因为通过锁相环，可以使得不同的数据采集板卡共享同一个采样时钟。

因此，所有板卡上各自的本地80MHz和20MHz时基的相位都是同步的，从而采样时钟也是同步的。

因为每块板卡的采样时钟都是同步的，所以都能严格地在同一时刻进行数据采集。

通过锁相环同步多块板卡的采样时钟所需要的编程技术会根据您所使用的硬件板卡的不同而不同。

对于基于PCI总线的产品（M系列数据采集卡，PCI数字化仪等），所有的同步都是通过RTSI总线上的时钟和触发线来实现的；这时，其中一块版板卡会作为主卡并且输出其内部时钟，通过RTSI线，其他从板卡就可以获得这个用于同步的时钟信号，对于基于PXI总线的产品，则通过将所有板卡的时钟于PXI内置的10MHz背板时钟同步来实现锁相环同步的。

关于更多的不同仪器的锁相环技术，请点击下面相关的连接。

锁相环原理及锁相环原理图1．锁相环的基本组成锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相（t）电压信号输出，该信号经低通滤位差，并将检测出的相位差信号转换成uD波器滤波后形成压控振荡器的控制电压u（t），对振荡器输出信号的频率实施C控制。

2．锁相环的工作原理（8-4-1）（8-4-2）0为压控振荡器在输入控制电压为零或为直流电压时的振荡角频率，称为电路的固有振荡角频率。

则模拟乘法器的输出电压u D 为：C （t ）。

即u C （t ）为：（8-4-3）i 为输入信号的瞬时振荡角频率，θi （t ）和θO （t ）分别为输入信号和输出信号的瞬时位相，根据相量的关系可得瞬时频率和瞬时位相的关系为：即 （8-4-4）d 为（8-4-5）（8-4-6）c （t ）为恒定值。

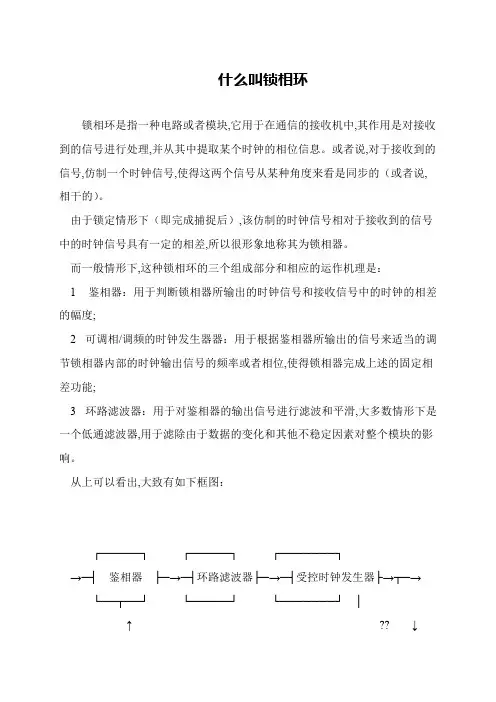

什么叫锁相环
锁相环是指一种电路或者模块,它用于在通信的接收机中,其作用是对接收到的信号进行处理,并从其中提取某个时钟的相位信息。

或者说,对于接收到的信号,仿制一个时钟信号,使得这两个信号从某种角度来看是同步的（或者说,相干的）。

 由于锁定情形下（即完成捕捉后）,该仿制的时钟信号相对于接收到的信号中的时钟信号具有一定的相差,所以很形象地称其为锁相器。

 而一般情形下,这种锁相环的三个组成部分和相应的运作机理是：
 1 鉴相器：用于判断锁相器所输出的时钟信号和接收信号中的时钟的相差的幅度;
 2 可调相/调频的时钟发生器器：用于根据鉴相器所输出的信号来适当的调节锁相器内部的时钟输出信号的频率或者相位,使得锁相器完成上述的固定相差功能;
 3 环路滤波器：用于对鉴相器的输出信号进行滤波和平滑,大多数情形下是一个低通滤波器,用于滤除由于数据的变化和其他不稳定因素对整个模块的影响。

 从上可以看出,大致有如下框图：
┌─────┐ ┌─────┐ ┌───────┐
 →─┤　鉴相器　├─→─┤环路滤波器├─→─┤受控时钟发生器├→┬─→
└──┬──┘ └─────┘ └───────┘　│
↑ ?? ↓。

锁相环的作用是什么_锁相环的主要作用_什么是锁相环锁相环（Phase-Locked Loop，简称PLL）是一种电子电路，主要用于跟踪、稳定和控制输入信号的频率、相位和振幅。

它通常由一个相位比较器、一个低通滤波器和一个产生可控频率和相位的振荡器组成。

锁相环的主要作用是实现时钟信号的频率合成、频率/相位/振幅调整和信号同步。

在数字系统中，时钟信号是非常重要的，它用于同步各个组件的操作，确保数据的准确传输和处理。

锁相环可以将输入信号的频率倍频或分频，产生一个稳定的时钟信号。

具体来说，锁相环的主要作用包括：1.频率合成：锁相环可以通过将输入信号的频率倍频或分频来产生一个与之相关且稳定的输出频率。

这在通信、音频、视频等领域中非常重要，可以实现对信号的精确控制和处理。

2.频率调整：锁相环可以根据需要动态调整输出频率，实现对信号频率的精确控制。

这在调频广播、无线通信等领域中广泛应用，可以确保信号的稳定性和可靠性。

3.相位调整：锁相环可以实现相位的精确调整，使得不同信号之间的相位关系保持一致。

这在音频、视频信号的处理以及通信系统中非常重要，可以避免信号之间的相位失配和传输错误。

4.振幅调整：锁相环还可以实现对信号振幅的调整，使得输出信号的幅度能够与需要的要求匹配。

这在放大器、滤波器等电子设备中常常使用，可以保证信号的正确放大和处理。

5.信号同步：锁相环可以将输入信号的相位与输出信号的相位进行同步，使得信号的时序保持一致。

这在通信和数字系统中非常重要，可以确保各个组件的操作步调一致，避免信号的漂移和失真。

总之，锁相环通过控制振荡器的频率和相位，以及通过比较器和滤波器的反馈机制，实现对输入信号的精确跟踪和稳定控制。

它在各种电子设备和系统中起到非常重要的作用，保证了信号的稳定性、准确性和可靠性。

1锁相环的基本原理1.1 锁相环的基本构成锁相环路（PLL）是一个闭环的跟踪系统，它能够跟踪输入信号的相位和频率。

确切地讲，锁相环是一个使用输出信号（由振荡器产生的）与参考信号或者输入信号在频率和相位上同步的电路。

在同步（通常称为锁定）状态，振荡器输出信号和参考信号之间的相位差为零，或者保持常数。

如果出现相位误差，一种控制机理作用到振荡器上，使得相位误差再次减小到最小。

在这样的控制系统中，实际输出信号的相位锁定到参考信号的相位，因而我们称之为锁相环。

锁相环在无线电技术的许多领域，如调制与解调、频率合成、数字同步系统等方面得到了广泛的应用，已经成为现代模拟与数字通信系统中不可缺少的基本部件。

锁相环通常由鉴相器（PD），环路滤波器（LF）和压控振荡器（VCO）三个基本部件组成。

如图1-1所示：VCOLFPD图1-1 锁相环的基本构成在PLL中，PD是一个相位比较器，比较基准信号（输入信号）（t）与输出信号（t）之间的相位偏差，并由此产生误差信号；LF是一个低通滤波器，用来滤除中的高频成分，起滤波平滑作用，以保证环路稳定和改善环路跟踪性能，最终输出控制电压；VCO是一个电压/频率变换装置，产生本地振荡频率，其振荡频率受控制，产生频率偏移，从而跟踪输入信号的频率。

整个锁相环路根据输入信号与本地振荡信号之间的相位误差对本地振荡信号的相位进行连续不断的反馈调节，从而达到使本地振荡信号相位跟踪输入信号相位的目的。

1.1.1 鉴相器鉴相器是一个相位比较器，比较两个输入信号的相位，产生误差相位，并转换为误差电压。

鉴相器有多种类型，如模拟乘法器型、取样保持型、边沿触发数字型等，其特性也可以是多种多样的，有正弦特性、三角特性、锯齿特性等，作为原理分析，通常使用正弦特性的鉴相器，理由是正弦理论比较成熟，分析简单方便，实际上各种鉴相特性当信噪比降低时，都趋向于正弦特性。

常用的正弦鉴相器可以用模拟乘法器与低通滤波器的串接作为模型，如图1-2所示。

锁相环原理
锁相环（Phase-Locked Loop，简称PLL）是一种广泛应用于通信、电子设备中
的控制系统，它可以将输入信号的相位和频率锁定在特定的数值上。

锁相环由相位比较器、环路滤波器、控制电压发生器、振荡器等组成，通过这些部件的协同作用，实现了对输入信号的跟踪和控制。

下面我们将详细介绍锁相环的工作原理。

首先，锁相环的核心部件是相位比较器，它用来比较输入信号和反馈信号的相
位差，并输出一个误差信号。

这个误差信号随后被送入环路滤波器，滤波器起到平滑误差信号的作用，使得控制电压发生器的输出更加稳定。

控制电压发生器产生的电压信号会调节振荡器的频率，从而使得反馈信号的相位和频率与输入信号保持一致。

在锁相环运行过程中，当输入信号的频率发生变化时，相位比较器会检测到相
位差的变化，并产生相应的误差信号，通过环路滤波器和控制电压发生器的调节，最终使得振荡器的频率跟随输入信号的变化而变化，从而实现了频率的锁定。

同样，当输入信号的相位发生变化时，相位比较器也会产生误差信号，通过控制电压发生器调节振荡器的相位，实现相位的锁定。

除了频率和相位的锁定外，锁相环还具有频率合成、信号再生、时钟提取等功能。

通过合理设计锁相环的参数和部件，可以实现对不同频率、不同相位的信号进行跟踪和控制，从而满足各种通信和控制系统的需求。

总之，锁相环作为一种重要的控制系统，在现代通信、电子设备中得到了广泛
的应用。

它通过精密的相位比较和频率调节，实现了对输入信号的跟踪和锁定，为各种信号处理和控制提供了可靠的技术支持。

希望通过本文的介绍，读者对锁相环的工作原理有了更深入的了解。

锁相环指标-回复什么是锁相环指标？锁相环（PLL）是一种电子反馈系统，用于调节信号的频率和相位。

锁相环指标是用来描述锁相环性能的量化指标。

锁相环指标通常包括锁定时间、锁定范围、抖动、输入偏置等。

锁相环指标的详细解释如下：1. 锁定时间：锁相环的锁定时间是指从输入信号发生变化到锁相环稳定在新的输出状态所需要的时间。

锁定时间越短，锁相环的响应速度越快。

2. 锁定范围：锁相环的锁定范围是指锁相环能够跟踪的输入信号的频率范围。

锁定范围越广，锁相环适应不同频率的输入信号能力越强。

3. 抖动：锁相环的抖动是指输出信号在稳定锁定状态下的频率和相位误差。

抖动越小，锁相环的稳定性和精度越高。

4. 输入偏置：锁相环的输入偏置是指输入信号与锁相环内部参考信号之间的相位差。

输入偏置越小，锁相环的跟踪效果越好。

为何需要锁相环指标？锁相环指标对于电子系统设计和应用至关重要。

它们是评估锁相环性能和判断锁相环是否满足系统需求的依据。

锁相环指标的合理选择可以确保系统的稳定性、精度和实时性。

以移动通信系统为例，锁相环指标的好坏直接影响信号的传输、检测和处理。

在无线通信中，移动信号的频率、相位和稳定性要求非常高，锁相环用于调整持续变化的信号以保持稳定性。

如果锁相环指标不达标，信号将可能失真、丢失或传输不及时。

如何评估锁相环指标？评估锁相环指标需要进行一系列测试和分析。

常见的锁相环指标测试方法有以下几种：1. 测试锁定时间：在输入信号变化时，观察输出信号的响应时间。

多次测试并取平均值以获得可靠的结果。

2. 测试锁定范围：逐渐改变输入信号的频率，观察锁相环的跟踪能力和输出信号的稳定性。

一般使用频谱仪或示波器进行测试。

3. 测试抖动：使用高精度的频率计或相位计对输出信号进行测量，计算其频率和相位误差。

抖动可以通过信号处理和滤波来减小。

4. 测试输入偏置：输入一个稳定的参考信号和待测试信号，测量两者的相位差。

使用示波器或均衡器等仪器进行测量。

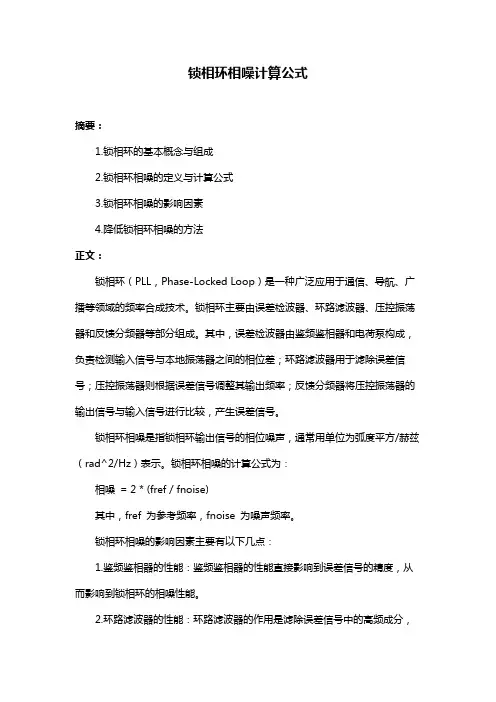

锁相环相噪计算公式摘要：1.锁相环的基本概念与组成2.锁相环相噪的定义与计算公式3.锁相环相噪的影响因素4.降低锁相环相噪的方法正文：锁相环（PLL，Phase-Locked Loop）是一种广泛应用于通信、导航、广播等领域的频率合成技术。

锁相环主要由误差检波器、环路滤波器、压控振荡器和反馈分频器等部分组成。

其中，误差检波器由鉴频鉴相器和电荷泵构成，负责检测输入信号与本地振荡器之间的相位差；环路滤波器用于滤除误差信号；压控振荡器则根据误差信号调整其输出频率；反馈分频器将压控振荡器的输出信号与输入信号进行比较，产生误差信号。

锁相环相噪是指锁相环输出信号的相位噪声，通常用单位为弧度平方/赫兹（rad^2/Hz）表示。

锁相环相噪的计算公式为：相噪= 2 * (fref / fnoise)其中，fref 为参考频率，fnoise 为噪声频率。

锁相环相噪的影响因素主要有以下几点：1.鉴频鉴相器的性能：鉴频鉴相器的性能直接影响到误差信号的精度，从而影响到锁相环的相噪性能。

2.环路滤波器的性能：环路滤波器的作用是滤除误差信号中的高频成分，降低相噪。

滤波器的性能直接影响到锁相环的相噪水平。

3.压控振荡器的性能：压控振荡器的性能直接影响到锁相环的输出频率稳定性，进而影响到相噪性能。

4.反馈分频器的设置：反馈分频器的设置会影响到误差信号的幅度和相位，从而影响到锁相环的相噪性能。

为了降低锁相环相噪，可以采取以下措施：1.选择高性能的鉴频鉴相器和环路滤波器：采用具有较高性能的鉴频鉴相器和环路滤波器可以有效提高锁相环的相噪性能。

2.优化压控振荡器的设计：通过优化压控振荡器的设计，提高其输出频率的稳定性，从而降低锁相环的相噪。

3.合理设置反馈分频器：根据实际应用需求，合理设置反馈分频器的参数，以降低锁相环相噪。

总之，锁相环相噪计算公式是评估锁相环性能的重要指标。

锁相环指标
锁相环（Phase-Locked Loop，简称PLL）是一种电子电路，用于将输入信号的相位与参考信号的相位保持同步。

锁相环在通信、测量、控制等领域具有广泛的应用。

锁相环的基本原理是通过比较输入信号与参考信号的相位差，并利用反馈回路来调节输入信号的相位，使其与参考信号保持同步。

锁相环由相位比较器、低通滤波器、电压控制振荡器和分频器等组成。

相位比较器用于测量输入信号与参考信号的相位差，低通滤波器用于平滑相位差的变化，电压控制振荡器根据相位差的变化来调节输出频率，分频器用于将输出信号分频，以提供参考信号。

锁相环的一个重要应用是频率合成器。

频率合成器通过锁相环将参考信号的频率与输入信号的频率进行合成，得到所需的输出频率。

锁相环还可以用于时钟恢复、频率调制与解调、信号重构等方面。

锁相环的性能指标包括锁定范围、锁定时间、抖动等。

锁定范围是指锁相环能够跟踪的输入信号频率范围，锁定时间是指锁相环从失锁到锁定所需的时间，抖动是指输出信号的相位变化。

锁相环的设计与调试需要考虑许多因素，如参考信号的选择、相位比较器的设计、滤波器的参数设置等。

同时，还需要根据具体应用场景的要求来确定锁相环的性能指标。

锁相环作为一种重要的电子电路，在现代通信与控制系统中发挥着
重要的作用。

通过合理设计与调试，锁相环可以实现信号的精确同步与频率合成，为各种应用提供稳定可靠的时钟与参考信号。

一文让你彻底明白“什么是锁相环PLL及其工作原理”锁相环（Phase-Locked Loop，简称PLL）是一种广泛应用于通信、数据传输、时钟同步等领域的电子电路。

它在这些应用中起着重要的作用，可以解决信号同步、频率合成、相位调制等问题。

本文将详细介绍什么是锁相环、它的工作原理，以及一些常见的应用场景。

一、什么是锁相环锁相环是一种反馈控制系统，通过比较输入信号的相位与参考信号的相位之间的差异来调整输出信号的相位和频率，使得输出信号与参考信号保持相位和频率的一致。

原理上，锁相环通过不断采样输入信号，并将其与参考信号进行比较，然后根据比较结果调整输出信号的相位和频率。

通过这种方式，锁相环可以将输入信号的频率和相位稳定在与参考信号一致的状态下。

一般来说，锁相环由锁相检测器、低通滤波器、电压控制振荡器和频率分割器等主要组成。

二、锁相环的工作原理1. 锁相检测器（Phase Detector）：锁相检测器是锁相环的核心部分。

它用于比较输入信号的相位差异，并产生一个误差信号。

常见的锁相检测器有相位比较器、采样比较器等。

相位比较器将输入信号和参考信号进行比较，并输出一个高电平或低电平的信号，表示输入信号相位与参考信号的相位关系。

2. 低通滤波器（Low Pass Filter）：低通滤波器用于平滑锁相检测器输出的误差信号，减小噪声的影响。

它通过将误差信号经过滤波器，然后输出平滑后的信号给电压控制振荡器。

3. 电压控制振荡器（Voltage-Controlled Oscillator，简称VCO）：电压控制振荡器是锁相环的另一个关键组件。

它的输出频率与输入电压成线性关系，即输出频率随着输入电压的变化而变化。

通过改变电压控制振荡器的输入电压，即通过低通滤波器输出的信号，可以调整输出信号的频率，从而使得输出信号与参考信号的频率一致。

4. 频率分割器（Frequency Divider）：频率分割器用于将电压控制振荡器的输出频率分割成较低的频率。

锁相环锁相环，又称为锁相放大器或者锁相放大器，是一种基于反馈机制的控制系统，用于稳定和锁定两个信号的相位差。

锁相环的原理可以在许多领域中得到应用，包括通信、电子仪器、雷达等。

锁相环工作原理锁相环的核心原理是采用一个反馈环来纠正输入信号的相位差。

一般来说，锁相环由三个主要部分组成：相位比较器、低通滤波器和可变频率振荡器。

首先，锁相环将输入信号和参考信号通过相位比较器进行比较，产生一个误差信号。

相位比较器会计算两个信号之间的相位差，并且生成一个电压或电流信号，表示这个相位差。

如果输入信号和参考信号的相位差为零，那么相位比较器输出的误差信号也将为零。

接着，误差信号通过低通滤波器进行滤波处理，去除高频噪声和杂散信号。

低通滤波器可以使锁相环对于高频噪声具有良好的抑制能力，提高系统的稳定性和抗干扰性。

最后，滤波后的误差信号被送往可变频率振荡器，控制其输出的频率和相位。

可变频率振荡器会根据误差信号的大小和方向来调整输出信号的频率和相位，以减小相位差。

如果误差信号为正，则输出频率增加；如果误差信号为负，则输出频率减小。

通过不断调整输出频率和相位，锁相环可以将输入信号和参考信号的相位差保持在一个可接受的范围内。

应用领域锁相环在通信领域中有广泛的应用。

在通信系统中，锁相环可以用来确保发送和接收的信号保持同步。

例如，在无线通信中，锁相环可以用来抑制多径干扰和载波漂移，提高通信质量和稳定性。

另外，锁相环还可以用于时钟恢复和数据捕获等方面。

除了通信领域外，锁相环在电子仪器和雷达等领域也有重要的应用。

在电子仪器中，锁相环可以用来稳定和控制仪器的频率和相位。

例如，在频谱分析仪和信号发生器中，锁相环可以确保仪器输出的信号具有准确的频率和相位信息。

在雷达系统中，锁相环可以用来实现目标检测和跟踪。

通过锁相环，雷达可以准确地测量目标和干扰源之间的相对相位差，从而提高雷达测量的精度和可靠性。

总结锁相环是一种基于反馈机制的控制系统，用于稳定和锁定两个信号的相位差。

三相逆变器锁相环pll 工作原理三相逆变器是一种将直流电能转换为交流电能的设备。

它通常由逆变电路和控制电路两部分组成。

锁相环（Phase-Locked Loop，PLL）是三相逆变器中的一个重要组成部分，用于实现电网电压和逆变器输出电压之间的同步控制。

锁相环（PLL）是一种用于提取频率和相位信息的控制系统。

在三相逆变器中，PLL的主要功能是将电网电压的频率和相位信息提取出来，并与逆变器的输出电压进行比较，以实现同步控制。

具体来说，锁相环通过不断调整逆变器的输出频率和相位，使其与电网电压保持同步，从而实现电能的高效转换。

锁相环的工作原理可以简单地分为三个步骤：相频检测、滤波和控制。

首先，相频检测器会对电网电压和逆变器输出电压进行相频检测，得到它们之间的相位差和频率差。

然后，滤波器会对相位差和频率差进行滤波处理，以减小干扰和噪声的影响。

最后，控制器根据滤波后的结果，调整逆变器的输出频率和相位，使其与电网电压保持同步。

在具体实现中，锁相环通常由相频检测器、环路滤波器和控制器三部分组成。

相频检测器可以通过比较电网电压和逆变器输出电压的相位差和频率差来提取同步信息。

环路滤波器则用于对相位差和频率差进行滤波处理，以消除噪声和干扰的影响。

控制器则根据滤波后的结果，调整逆变器的输出频率和相位，使其与电网电压保持同步。

在三相逆变器中，锁相环的工作原理非常重要。

通过锁相环的同步控制，可以有效地实现逆变器输出电压与电网电压的同步，从而提高逆变器的转换效率和功率质量。

同时，锁相环还具有快速响应、高精度和抗干扰等特点，能够在电网电压波动或扰动的情况下保持逆变器的稳定运行。

总结起来，三相逆变器中的锁相环是一种用于实现电网电压和逆变器输出电压同步控制的重要组成部分。

它通过相频检测、滤波和控制等步骤，不断调整逆变器的输出频率和相位，使其与电网电压保持同步。

锁相环的工作原理能够有效提高逆变器的转换效率和功率质量，并具有快速响应、高精度和抗干扰等特点，能够保持逆变器的稳定运行。

锁相环原理及应用锁相环（Phase-Locked Loop，PLL）是一种电子电路，主要用于调整频率和相位，使其与输入信号同步，并用来提供高精度的时钟和频率合成。

锁相环的原理是通过不断比较参考信号和输出信号的相位差，并通过反馈控制来调整输出信号的频率和相位，使输出信号与参考信号保持稳定的相位关系。

锁相环通常由相位比较器、低通滤波器、控制电压发生器、振荡器等组成。

锁相环的工作过程可以简单描述为以下几个步骤：1.相位比较：输入信号与参考信号经过相位比较器，比较它们之间的相位差。

2.滤波调整：比较结果经过低通滤波器，得到一个控制电压，该控制电压用于调整振荡器的频率和相位。

3.振荡器反馈：通过控制电压调整振荡器的频率和相位，使输出信号与参考信号保持稳定的相位关系。

4.输出信号：输出信号作为锁相环的输出，可以用于时钟同步、频率合成等应用。

锁相环具有许多应用。

以下是一些常见的应用案例：1.时钟同步：在数字系统中，锁相环常用于同步时钟信号，确保各个子系统的时钟一致，避免数据传输错误和时序问题。

2.频率合成：通过锁相环可以将一个低频信号合成为一个高频信号，常用于通信系统、雷达、音视频处理等领域。

3.相位调制和解调：锁相环可以用于实现相位调制和解调，常用于无线通信系统和调制解调器等。

4.频率跟踪和捕获：锁相环可以自动跟踪输入信号的频率变化并调整输出信号的频率，用于跟踪和捕获频率变化较快的信号。

锁相环的优点是可以实现高精度的频率和相位调整，对于精密测量、通信系统等需要高稳定性、高精度的应用非常重要。

然而，锁相环也存在一些局限性，比如锁定时间相对较长，对噪声和干扰较敏感，需要合适的滤波器和设计来提高性能。

综上所述，锁相环是一种基于反馈控制的电子电路，通过比较输入信号和参考信号的相位差来调整输出信号的频率和相位。

它在时钟同步、频率合成、相位调制解调、频率跟踪捕获等应用中起到重要作用。

锁相环的原理和应用对于理解和设计高精度的电子系统非常关键。

锁相环工作原理锁相环是一种常见的电子设备，用于调整和稳定信号的相位。

它在许多领域中都有广泛的应用，包括通信系统、雷达、无线电、光学和音频设备等。

下面将详细介绍锁相环的工作原理。

一、引言锁相环是一种反馈控制系统，它通过比较输入信号和参考信号的相位差，并根据差异来调整输出信号的相位，从而使输出信号与参考信号保持同步。

锁相环通常由相位比较器、低通滤波器、电压控制振荡器（VCO）和分频器等组成。

二、工作原理1. 相位比较器相位比较器是锁相环的核心部件之一。

它将输入信号和参考信号进行相位比较，并输出相位差。

常见的相位比较器有边沿比较器和恒幅比较器。

边沿比较器通过检测输入信号和参考信号的边沿来计算相位差，而恒幅比较器则通过比较输入信号和参考信号的幅度来计算相位差。

2. 低通滤波器相位比较器输出的相位差信号通常包含噪声和高频成分，需要经过低通滤波器进行滤波处理。

低通滤波器的作用是去除高频噪声，使得输出信号更加平滑。

3. 电压控制振荡器（VCO）VCO是锁相环中的一种振荡器，其输出频率可以通过调节输入电压来控制。

VCO的输出频率与输入电压成正比。

在锁相环中，VCO的输出频率被用作反馈信号，通过调节输入电压来实现相位的调整。

4. 分频器分频器用于将VCO的输出信号分频，以提供参考信号给相位比较器。

分频器的作用是将高频信号转换为低频信号，使得相位比较器能够更精确地进行相位比较。

三、工作流程锁相环的工作流程如下：1. 输入信号和参考信号经过相位比较器进行相位比较，得到相位差信号。

2. 相位差信号经过低通滤波器进行滤波处理，去除高频噪声。

3. 滤波后的信号作为输入电压，调节VCO的输出频率。

4. VCO的输出信号经过分频器分频后作为参考信号，再次经过相位比较器进行相位比较。

5. 反复循环上述步骤，直到输入信号和参考信号的相位差趋于稳定，锁定在一个特定的相位差值上。

6. 输出信号与参考信号保持同步，实现相位的稳定和调整。

锁相环的组成和工作原理锁相环（Phase Locked Loop，简称PLL）是一种经常用于时钟恢复、频率合成和频率同步等应用的电路。

它由几个组成部分构成，包括相频偵测器（Phase Frequency Detector，简称PFD）、环形計數器（Divider），低通滤波器（Loop Filter）和振荡器（VoltageControlled Oscillator，简称VCO）。

锁相环通过调节振荡器的频率，以跟踪和同步输入信号的相位和频率。

锁相环的工作原理如下：1. 相频检测：锁相环的相频检测器（Phase Frequency Detector，简称PFD）用于测量输入信号和反馈信号之间的相位差和频率差。

根据相频检测器的输出，可以得到一个锁定的电压信号，该信号与相位差和频率差成正比。

2. 环形计数器：环形计数器（Divider）是用于将输出信号的频率降低至可控制范围的计数器。

当输出信号进入环形计数器时，计数器开始对信号进行计数，并输出一个较低频率的信号作为反馈信号输入到PFD中。

3. 低通滤波器：低通滤波器（Loop Filter）用于减小环形计数器输出信号的噪音，并将输出信号平滑化。

滤波器的输出电压与输入信号的频率和相位差成正比。

通过调整滤波器的参数，可以控制锁相环的锁定时间和跟踪精度。

4. 振荡器：振荡器（Voltage Controlled Oscillator，简称VCO）是一个根据输入电压的大小来调整输出频率的振荡器。

当输入电压增加时，振荡器的输出频率也会增加；当输入电压减小时，振荡器的输出频率也会减小。

在锁相环中，VCO的频率通过调节输入电压来实现相位和频率的跟踪。

当锁相环处于锁定状态时，相位差为零，频率差为零，输入信号的相位和频率与反馈信号完全同步。

如果输入信号的相位或频率发生变化，锁相环会通过调节VCO的频率来追踪这些变化，并使输入信号的相位和频率保持同步。

锁相环的工作原理可以简单描述为：输入信号经过相频检测器和环形计数器，产生一个较低频率的反馈信号。

三相逆变器锁相环什么是三相逆变器锁相环？三相逆变器锁相环是一种用于控制三相逆变器输出电压频率和相位的控制系统。

它通过对输入信号进行采样和比较，然后根据比较结果调整逆变器的控制信号，以保持输出电压的频率和相位与输入信号同步。

锁相环可以用于许多应用，如交流电源、电力系统和电动车辆等。

锁相环的原理锁相环的主要原理是通过不断调整反馈信号和参考信号之间的相位差，使其保持在一个固定的值，从而实现频率和相位的同步。

锁相环通常由三个主要部分组成：相位检测器、环路滤波器和控制电路。

相位检测器相位检测器是锁相环的核心组件，用于比较反馈信号和参考信号之间的相位差。

常见的相位检测器有两种类型：边沿检测器和比较器。

•边沿检测器：边沿检测器通过检测反馈信号和参考信号之间的边沿来确定相位差。

它可以根据边沿的上升或下降来判断相位差是正还是负，并生成一个脉冲信号作为输出。

•比较器：比较器将反馈信号和参考信号进行比较，并生成一个与相位差大小相关的电压信号作为输出。

比较器通常使用运算放大器等电子元件来实现。

环路滤波器环路滤波器用于对相位差进行滤波和平滑处理，以减小噪声和干扰对锁相环的影响。

它通常由低通滤波器组成，可以选择不同的滤波器类型和参数来满足不同应用的要求。

控制电路控制电路根据环路滤波器的输出信号调整逆变器的控制信号，以保持输出电压的频率和相位与输入信号同步。

控制电路通常由比例-积分-微分（PID）控制器或其他控制算法来实现。

三相逆变器锁相环的应用三相逆变器锁相环广泛应用于各种需要频率和相位同步的场合，如交流电源、电力系统和电动车辆等。

交流电源在交流电源中，锁相环可以用于控制逆变器的输出电压频率和相位，以实现对电网的同步连接。

锁相环可以通过与电网的频率进行比较，不断调整逆变器的控制信号，以保持输出电压与电网同步，并提供稳定的电能供应。

电力系统在电力系统中，锁相环可以用于控制发电机的输出频率和相位，以实现与电网的同步运行。

锁相环可以通过与电网的频率进行比较，不断调整发电机的控制信号，以保持发电机输出电压与电网同步，并提供稳定的电力供应。
