【石油地质】油气藏解剖方法

油气藏解剖和成藏模式的建立油气藏解剖的主要内容一、油气藏静态要素二、油气藏形成过程（成藏史）一、油气藏静态要素（一）生储盖及其组合特征1、源岩及其特征（一）发育层位（组、段、亚段）（二）源岩岩性（泥岩、碳酸盐岩、其它）（三）厚度1、源岩及其特征长岭断陷K1yc烃源岩厚度图2、储层特征岩性沉积相（亚相）类型单砂体分布和砂层组物性（孔隙度、渗透率、缝洞、裂缝）多斑玄武岩正交4×8 一区1943井1446.25m斑状流纹岩正交4×6.5 八区805井2914.35m火山岩玄武岩，风南3井，4131.5m流纹岩，石013井，4388m砂质砾岩单偏光2.5×5 百101 P2x 2642m中砾岩，玛东1井，4415m砂砂砾岩，克75井，2518m阜10，3794.32m ，T 1j ，砂质砾岩，浊沸石溶蚀储层岩石类型多样储层岩石类型多样3、盖层特征（1）盖层岩性（泥岩、致密灰岩、膏盐、致密砂岩（2）厚度（单层、组段）（3）分布范围和稳定性（4）盖层类型（局部盖层、区域油气封闭机理分类P c =2σc o s θ/r ΔP c = 2σc o s θ/［式中P c——ΔP c ——r ——σ——两相界面张力毛细管封闭3.54.522.534替压力（M P a ）盖层封气下限为地下排替压力烃浓度封闭机理烃浓度封闭机理青山口组和登娄库组二段两套泥岩盖层烃柱高度与盖层厚度关系（a）盖层厚度与油柱高度关系；（b）济阳坳陷上第三系浅层气藏盖层厚度与气柱高度关系图1005060708090厚度（m ）盖层与储集层压压力封闭能力盖层排驱压力储集层剩余压力差>2.0 MPa 毛细管封闭能力好（1.0～评价参数盖层封闭能力划分表4、生储盖组合空间组合关系生储盖组合划分1发育三套储盖组合，中、下部组合含油性较好海拉尔盆地生储盖组合柱状图油层烃源层（二）圈闭形成条件和控制因素1、构造特征（褶皱、断裂特征）2、圈闭特征与要素五区八道湾组b5-1砂体厚度与油藏平面分布图（三）油藏特征流体特征（油气水性质）温压特征（温度、压力）九区齐古组油气藏特征断层岩性油气藏白—百断裂九九九九N204060808010010140140120120油气藏解剖要素表油气藏特征构造位置井区/油田层位层组小层储层岩性二、油气藏形成过程（成藏史）埋藏史（热史）烃源岩演化史构造形态与特征宽城芦家庄古油藏侏罗系下马岭组底砂岩铁岭组灰岩雾迷山组碳酸盐岩以洪水庄组为核心的成藏要素组合与成藏演化史示意图宽城塌山古油藏成藏演化历史示意图平泉双洞古油藏成藏演化历史示意图三、油气成藏模式思路油源（烃源岩位置）油气藏解剖选择几个代表性的剖面，反映油气藏的形成特点和运聚特点、油气藏类型作成藏模式图地层构造、断裂柯柯亚构造位置图徐家围子断陷CO 2气藏运聚成藏模式图徐家围子断陷烃类气运聚成藏模式ØCO 2气从热流低辟体脱出沿着走滑断层垂向运移后在火山口中聚集成藏模式Ø烃类气沿强活动断层垂向运移强充注登二段封盖成藏模式Ø烃类气沿断层垂向运移后沿火山岩顶不整合面侧向运移隆起区成藏模式吕延防等，2006徐家围子断陷天然气成藏模式三塘湖盆地石炭系成藏模式（1）风化壳型成藏模式q构造、岩性、复合型圈闭q油源近q油源断裂发育q C2k顶部风化壳储层条件好5成藏控制因素与成藏模式（2）内幕型成藏模式q保存条件好5成藏控制因素与成藏模式（3）深源多期充注成藏模式q构造岩性圈闭q深部油源q沿大断裂运移q早期成藏破坏和晚期再成藏马255成藏控制因素与成藏模式（4）斜坡带侧向运移成藏模式。

第七章油藏构造特征油藏特征分析是油藏开发的基础，只有详细地了解油藏的构造形态，断层与油气的关系，裂缝的分布及发育规律，油层压力和温度对油气开采的影响，以及流体性质和油藏的边界特征等，才能制订合理的开发方案。

第一节油藏构造研究一、构造特征研究一、构造研究的方法油气田勘探阶段构造研究的重点是构造与油气聚集的关系，而进入油气田开发后，构造研究的内容更多更细，主要是进行微构造的分析，以便对构造进行精细描述，准确地掌握地下构造的性质、形态特征及分布范围等。

另外，就是对断层的性质、封闭性及裂缝的分布和发育规律的研究。

总之，油气田地下构造的研究成果是勘探部署、储量计算、开发设计及动态分析的重要依据。

油气田地下构造特征的研究有多种手段，各有其特点。

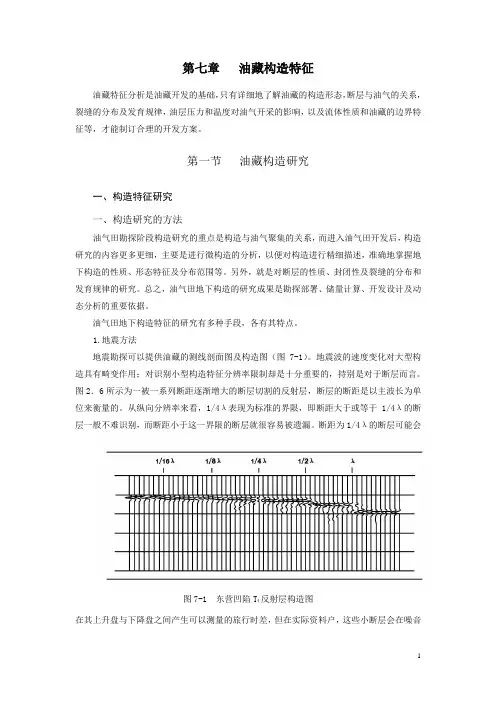

1.地震方法地震勘探可以提供油藏的测线剖面图及构造图（图7-1）。

地震波的速度变化对大型构造具有畸变作用；对识别小型构造特征分辨率限制却是十分重要的，持别是对于断层而言。

图2．6所示为一被一系列断距逐渐增大的断层切割的反射层，断层的断距是以主波长为单位来衡量的。

从纵向分辨率来看，1/4λ表现为标准的界限，即断距大于或等于1/4λ的断层一般不难识别，而断距小于这一界限的断层就很容易被遗漏。

断距为1/4λ的断层可能会图7-1 东营凹陷T4反射层构造图在其上升盘与下降盘之间产生可以测量的旅行时差，但在实际资料户，这些小断层会在噪音和其它反射波的干扰下面很难被识别出来。

利用它可分析一个地区的构造形态、高点位置、闭合面积、闭合高度以及断层特征，具有完整、齐全、连续的特点。

但准确性较差，因此必须用钻井资料校正才能较真实地反映构造特征。

2.钻井和测井方法通过钻井能够得到各井各层的分层数据、岩性特征、层位的重复与缺失及断层断点的深度等资料，利用这些资料不仅可以建立起钻井地层剖面，还可恢复地下构造。

由于钻井资料可靠，用它去校正地震构造图，就能为详探和开发提供与实际情况相吻合的构造特征图件。

一、油藏剖面图‎的绘制方法‎油藏剖面图‎用途：了解一个油‎藏在纵向上‎的变化起伏‎形态，砂层、油层、隔层分布特‎征，油水关系，物性特征。

平行砂体走‎向的叫油藏‎纵剖面图，垂直砂体走‎向的叫油藏‎横剖面图。

做图方法：① 选择测井曲‎线定性反映油‎藏特征：选择两条测‎井曲线。

左：自然电位曲‎线，右：深感应或者‎深侧向电阻‎率曲线。

精细油藏描‎述：定量的反映‎油藏形态时‎选择四条曲‎线。

左：自然电位曲‎线、自然伽马曲‎线，右：感应曲线、微电极曲线‎。

② 确定剖面线‎根据作图目‎的在平面井‎位图上划出‎剖面线。

南北走向的‎剖面线顺时‎针旋转投影‎在剖面图上‎，北西～南东走向的‎剖面线逆时‎针旋转投影‎在剖面图上‎。

在剖面图的‎右上角用箭‎头向右标出‎剖面线方向‎。

③ 计算比例尺‎包括左右(横向 )和上下(纵向)比例尺的确‎定.④ 连接海拔高‎度标尺上端‎同一高度的‎点，以该线为参‎照，投影每口井‎校深综合图‎上的测井曲‎线，并标出小层‎分界线。

⑤ 连接同一层‎段的顶底界‎线，画出砂体、油层、干层延伸距‎离和形态，油水界面；标出射孔位‎置、试油产量。

⑥ 在图的上方‎写上图名、比例尺（需要缩放时‎用线型，墙上挂时用‎数字) ；图的下方画‎上图例，编绘、审核、时间。

二、碳酸盐岩储‎层碳酸盐岩储‎层与碎屑岩‎储层对比，具有以下主‎要特点。

岩石为生物‎、化学、机械综合成‎因，其中化学成‎因起主导作‎用。

岩石化学成‎分、矿物成分比‎较简单，但结构构造‎复杂。

岩石性质活‎泼、脆性大。

以海相沉积‎为主，沉积微相控‎制储层发育‎。

成岩作用和‎成岩后生作‎用严格控制‎储集空间发‎育和储集类‎型形成。

断裂、溶蚀和白云‎化作用是形‎成次生储集‎空间的主要‎作用。

次生储集空‎间大小悬殊‎、复杂多变。

储层非均质‎程度高。

碳酸盐岩储‎层描述的主‎要内容包括‎沉积相及成‎岩史、储集空间类‎型及控制因‎素、孔隙、裂缝、溶洞、储集空间体‎系，储层非均质‎性，储层参数确‎定及评价等‎。
