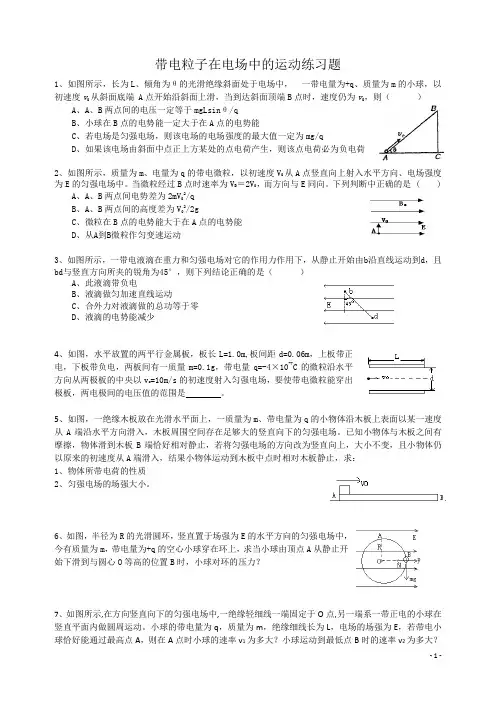

带电粒子在电场中的运动练习题1、如图所示，长为L、倾角为θ的光滑绝缘斜面处于电场中，一带电量为+q、质量为m的小球，以初速度v0从斜面底端 A点开始沿斜面上滑，当到达斜面顶端B点时，速度仍为v0，则（）A、A、B两点间的电压一定等于mgLsinθ/qB、小球在B点的电势能一定大于在A点的电势能C、若电场是匀强电场，则该电场的电场强度的最大值一定为mg/qD、如果该电场由斜面中点正上方某处的点电荷产生，则该点电荷必为负电荷2、如图所示，质量为m、电量为q的带电微粒，以初速度V0从A点竖直向上射入水平方向、电场强度为E的匀强电场中。
当微粒经过B点时速率为V B＝2V0，而方向与E同向。
下列判断中正确的是 ( )2/qA、A、B两点间电势差为2mVB、A、B两点间的高度差为V02/2gC、微粒在B点的电势能大于在A点的电势能D、从A到B微粒作匀变速运动3、如图所示，一带电液滴在重力和匀强电场对它的作用力作用下，从静止开始由b沿直线运动到d，且bd与竖直方向所夹的锐角为45°，则下列结论正确的是（）A、此液滴带负电B、液滴做匀加速直线运动C、合外力对液滴做的总功等于零D、液滴的电势能减少4、如图，水平放置的两平行金属板，板长L=1.0m,板间距d=0.06m，上板带正电，下板带负电，两板间有一质量m=0.1g，带电量q=-4×10-7C的微粒沿水平方向从两极板的中央以v o=10m/s的初速度射入匀强电场，要使带电微粒能穿出极板，两电极间的电压值的范围是。
5、如图，一绝缘木板放在光滑水平面上，一质量为m、带电量为q的小物体沿木板上表面以某一速度从A端沿水平方向滑入，木板周围空间存在足够大的竖直向下的匀强电场。
已知小物体与木板之间有摩擦，物体滑到木板B端恰好相对静止，若将匀强电场的方向改为竖直向上，大小不变，且小物体仍以原来的初速度从A端滑入，结果小物体运动到木板中点时相对木板静止，求：1、物体所带电荷的性质2、匀强电场的场强大小。
第十章静电场中的能量微型专题3 带电粒子在电场中的运动（四种题型）一、单选题：1.A、B是一条电场线上的两个点，一带负电的微粒仅在静电力作用下以一定的初速度从A点沿电场线运动到B点，其速度v与时间t的关系图象如图1所示。
则此电场的电场线分布可能是( )【解析】从v－t图象可以看出物体的速度逐渐减小，图线的斜率逐渐增大，v－t图线中图线的斜率表示物体的加速度大小，故物体做加速度逐渐增大的减速运动，所以带负电的粒子顺着电场线运动，电场力做负功，速度逐渐减小，且电场线沿粒子运动方向逐渐密集，故选项A正确，选项B、C、D错误。
【答案】A2.如图所示，两平行的带电金属板水平放置.若在两板中间a点从静止释放一带电微粒，微粒恰好保持静止状态，现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°，再由a 点从静止释放一同样的微粒，该微粒将( )A.保持静止状态B.向左上方做匀加速运动C.向正下方做匀加速运动D.向左下方做匀加速运动【答案】D【解析】两平行金属板水平放置时，带电微粒静止，有mg＝qE，现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°后，两板间电场强度方向逆时针旋转45°，电场力方向也逆时针旋转45°，但大小不变，此时电场力和重力的合力大小恒定，方向指向左下方，故该微粒将向左下方做匀加速运动，选项D正确.3.如图所示，两极板与电源相连接，电子从负极板边缘沿垂直电场方向射入匀强电场，电子恰好从正极板边缘飞出，现保持负极板不动，正极板在竖直方向移动，并使电子入射速度变为原来的2倍，而电子仍从原位置射入，且仍从正极板边缘飞出，则两极板间距离变为原来的( )A.2倍B.4倍C.12D.14【答案】C【解析】电子从负极板边缘垂直电场方向射入匀强电场，做类平抛运动.假设电子的带电荷量为e ，质量为m ，初速度为v ，极板的长度为L ，极板的间距为d ，电场强度为E .由于电子做类平抛运动，所以水平方向有：L ＝vt ，竖直方向有：y ＝12at 2＝12·eE m ·(Lv)2＝d .因为E ＝U d ，可得：d 2＝eUL 22mv 2，若电子的速度变为原来的两倍，仍从正极板边缘飞出，则由上式可得两极板的间距d 应变为原来的12，故选C.4.一匀强电场的电场强度E 随时间t 变化的图象如图4所示，在该匀强电场中，有一个带负电粒子于t ＝0时刻由静止释放，若带电粒子只受电场力作用，则下列说法中正确的是(假设带电粒子不与板相碰)( )A.带电粒子只向一个方向运动B.0～2 s 内，电场力做功等于0C.4 s 末带电粒子回到原出发点D.2.5～4 s 内，电场力做功等于0 【答案】D【解析】画出带电粒子速度v 随时间t 变化的图象如图所示，v－t图线与时间轴所围“面积”表示位移，可见带电粒子不是只向一个方向运动，4 s 末带电粒子不能回到原出发点，A、C错误；2 s末速度不为0，可见0～2 s内电场力做的功不等于0，B错误；2.5 s末和4 s末，速度的大小、方向都相同，则2.5～4 s内，电场力做功等于0，所以D正确.5.如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b.不计空气阻力，则下列说法正确的是( )A.小球带负电B.电场力跟重力平衡C.小球在从a点运动到b点的过程中，电势能减小D.小球在运动过程中机械能守恒【答案】B【解析】由于小球在竖直平面内做匀速圆周运动，所以重力与电场力的合力为0，电场力方向竖直向上，小球带正电，A错，B对；从a→b，电场力做负功，电势能增大，C 错；由于有电场力做功，机械能不守恒，D错.6.如图所示，场强大小为E、方向竖直向下的匀强电场中有一矩形区域abcd，水平边ab 长为s，竖直边ad长为h.质量均为m、带电量分别为＋q和－q的两粒子，由a、c两点先后沿ab和cd方向以速率v0进入矩形区域(两粒子不同时出现在电场中).不计重力，若两粒子轨迹恰好相切，则v0等于( )A.s22qEmhB.s2qEmhC.s42qEmhD.s4qEmh【答案】B【解析】根据对称性，两粒子轨迹的切点位于矩形区域abcd的中心，则在水平方向有1 2s＝v0t，在竖直方向有12h＝12·qEm·t2，解得v0＝s2qEmh，故选项B正确，选项A、C、D错误.7.如图甲所示，Q1、Q2为两个被固定的点电荷，a、b、c三点在它们连线的延长线上，其中Q1带负电。
高中物理带电粒子在电场中的运动题20套(带答案)一、高考物理精讲专题带电粒子在电场中的运动1.如图所示，xOy平面处于匀强磁场中，磁感应强度大小为B,方向垂直纸面向外.点P — L,0处有一粒子源，可向各个方向发射速率不同、电荷量为q、质量为m的带负电3粒子.不考虑粒子的重力.(1)若粒子1经过第一、二、三象限后，恰好沿x轴正向通过点Q (0, -L),求其速率V1；(2)若撤去第一象限的磁场，在其中加沿y轴正向的匀强电场，粒子2经过第一、二、三象限后，也以速率V1沿x轴正向通过点Q,求匀强电场的电场强度E以及粒子2的发射速率V2;(3)若在xOy平面内加沿y轴正向的匀强电场E。
，粒子3以速率V3沿y轴正向发射，求在运动过程中其最小速率v.某同学查阅资料后，得到一种处理相关问题的思路：带电粒子在正交的匀强磁场和匀强电场中运动，若所受洛伦兹力与电场力不平衡而做复杂的曲线运动时，可将带电粒子的初速度进行分解，将带电粒子的运动等效为沿某一方向的匀速直线运动和沿某一时针方向的匀速圆周运动的合运动. 请尝试用该思路求解.222.BLq (3) J E°v2且【答案】(1) 2BLq⑵3m 9m 1 B v B【解析】【详解】2(1)粒子1在一、二、三做匀速圆周运动，则qvi B m"r12 . 2.3 .由几何憨可知：r1 L r1 ——L得到：V i 2BL q 3m(2)粒子2在第一象限中类斜劈运动，有：在第二、三象限中原圆周运动，由几何关系：又 v 2 V i 22Eh,得到：V 22痴BLq9m(3)如图所示，将 V 3分解成水平向右和 v 和斜向的V ,则qvB而 V V 2 V 2所以，运动过程中粒子的最小速率为2.如图所示，竖直面内有水平线 MN 与竖直线PQ 交于P 点，O 在水平线MN 上，OP 间距为d, 一质量为 m 、电量为q 的带正电粒子，从 。
处以大小为V o 、方向与水平线夹角为 0= 60o 的速度，进入大小为 日的匀强电场中，电场方向与竖直方向夹角为0= 60o,粒子到达PQ 线上的A 点时，其动能为在 。

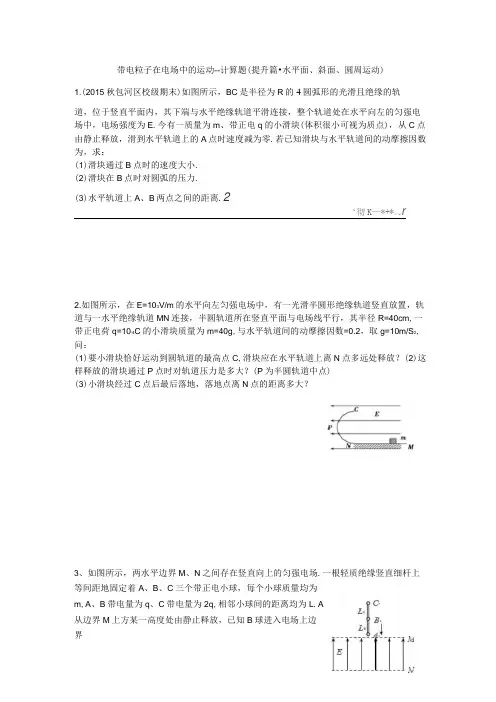

带电粒子在电场中的运动--计算题(提升篇•水平面、斜面、圆周运动)1.(2015秋包河区校级期末)如图所示，BC是半径为R的4圆弧形的光滑且绝缘的轨道，位于竖直平面内，其下端与水平绝缘轨道平滑连接，整个轨道处在水平向左的匀强电场中，电场强度为E.今有一质量为m、带正电q的小滑块(体积很小可视为质点)，从C点由静止释放，滑到水平轨道上的A点时速度减为零.若已知滑块与水平轨道间的动摩擦因数为，求：(1)滑块通过B点时的速度大小.(2)滑块在B点时对圆弧的压力.(3)水平轨道上A、B两点之间的距离.2‘彻K—*+*户口y/r2.如图所示，在E=103V/m的水平向左匀强电场中，有一光滑半圆形绝缘轨道竖直放置，轨道与一水平绝缘轨道MN连接，半圆轨道所在竖直平面与电场线平行，其半径R=40cm,一带正电荷q=10-4C的小滑块质量为m=40g,与水平轨道间的动摩擦因数=0.2，取g=10m/S2,问：(1)要小滑块恰好运动到圆轨道的最高点C,滑块应在水平轨道上离N点多远处释放？(2)这样释放的滑块通过P点时对轨道压力是多大？(P为半圆轨道中点)(3)小滑块经过C点后最后落地，落地点离N点的距离多大？3、如图所示，两水平边界M、N之间存在竖直向上的匀强电场.一根轻质绝缘竖直细杆上等间距地固定着A、B、C三个带正电小球，每个小球质量均为m,A、B带电量为q、C带电量为2q,相邻小球间的距离均为L.A从边界M上方某一高度处由静止释放，已知B球进入电场上边界时的速度是A球进入电场上边界时速度的2倍，且B球进入电场后杆立即做匀速直线运动，C球进入电场时A球刚好穿出电场.整个运动过程中杆始终保持竖直，重力加速度为g.求:(1)匀强电场的电场强度E；(2)A球进入电场上边界的速度v；0(3)C球经过边界N时的速度.4、(2016秋九江月考)如图所示，光滑斜面倾角为37°,一带有正电的小物块质量为m,电荷量为q,置于斜面上，当沿水平方向加有如图所示的匀强电场时，带电小物块恰好静止1在斜面上，从某时刻开始，电场强度变化为原来的5(g取10m/s2,sin37°=0.6,cos37°=0.8)求：原来电场强度大小物快运动的加速度沿斜面下滑距离为L时的速度大小.5、(2013成都校级模拟)光滑绝缘的长轨道形状如图所示，底部为半圆型，半径R,固定在竖直平面内.A、B是质量都为m的小环，A带电量为-2q、B的带电量为+q,用长为R的绝缘轻杆连接在一起，套在轨道上.整个装置放在电场强度为(1)(2)(3)E=m g，方向竖直向上的匀强电场3q中，将AB两环从图示位置静止释放，A环离开底部2R.不考虑轻杆和轨道的接触，也不考虑A、B间的库仑力作用.求：(1)AB两环都未进入半圆型底部前，杆上的作用力的大小(2)A环到达最低点时，两球速度大小；(3)若将杆换成长2%；2R,A环仍从离开底部2R处静止释放，经过半圆型底部再次上升后离开底部的最大高度．36、(2016秋安徽期末)如图所示，BCDG是光滑绝缘的4圆形轨道，位于竖直平面内，轨道半径为R,下端与水平绝缘轨道在B点平滑连接，整个轨道处在水平向左的匀强电场中.现有一质量为m、带正电的小滑块(可视为质点)置于水平轨道上，滑块受到的电场3力大小为4mg,滑块与水平轨道间的动摩擦因数为0.5,重力加速度为g.(1)若滑块从水平轨道上距离B点s=3R的A点由静止释放，求滑块到达与圆心O等高的C 点时对轨道的作用力大小.(2)为使滑块恰好始终沿轨道滑行,求滑块在圆轨道上滑行过程中的最小速度大小.、如图所示，ABCD为固定在竖直平面内的轨道，AB段光滑水平，BC段位光滑圆弧，对应的圆心角=3,半径r=2.5m,CD段平直倾斜且粗糙，各段轨道均平滑链接，倾斜轨道所在区域有场强大小为E=2x105N/C、方向垂直于斜轨向下的匀强电场.质量m=5x10-2kg、电荷量q=+1x10-6C的小球（视为质点）被弹簧枪发射后，沿水平轨道向左滑行，在C点以速度v 『4m/s冲上斜轨.以小物体通过C点时为计时起点，0.1s以后，场强大小不变，方向反谭.已知斜轨与小物体之间的动摩擦因素为=0.5.设小物体的电荷量保持不变，取g=10m/s2，sin37°=0.6，cos37°=0.8．（1）求弹簧枪对小物体做的功；（2）在斜轨上小物体能到达的最高点为P,球CP的长.8、（2016秋枣庄月考）如图所示，在E=103V/m的竖直匀强电场中，有一光滑半圆形绝缘轨道QPN与一水平绝缘轨道MN在N点平滑相接，半圆形轨道平面与电场线平行，其半径R=40cm,N为半圆形轨道最低点，P为QN圆弧的中点，一带负电q=10-4C的小滑块质量m=10g,与水平轨道间的动摩擦因数=0.15,位于N点右侧1.5m的M处，g取10m/S2,求：（1）要使小滑块恰能运动到圆轨道的最高点Q,则小滑块应以多大的初速度V。
v图4带电室信号输入墨盒纸2020届高考物理 带电粒子在电场中的运动专题练习（含答案）1. 如图，一充电后的平行板电容器的两极板相距l ，在正极板附近有一质量为M 、电荷量为q （q ＞0）的粒子，在负极板附近有另一质量为m 、电荷量为-q 的粒子，在电场力的作用下，两粒子同时从静止开始运动。
已知两粒子同时经过一平行于正极板且与其相距的平面。
若两粒子间相互作用力可忽略，不计重力，则M ：m 为（ A ） A. 3∶2 B. 2∶1 C. 5∶2 D. 3∶12. 如图，两平行的带电金属板水平放置。
若在两板中间a 点从静止释放一带电微粒，微粒恰好保持静止状态。
现将两板绕过a 点的轴（垂直于纸面）逆时针旋转45°，再由a 点从静止释放一同样的微粒，该微粒将 （ D ） A ．保持静止状态 B ．向左上方做匀加速运动 C ．向正下方做匀加速运动 D ．.向左下方做匀加速运动3. 如图所示，三块平行放置的带电金属薄板A 、B 、C 中央各有一小孔，小孔分别位于O 、M 、P 点。
由O 点静止释放的电子恰好能运动到P 点，现将C 板向右平移到P'点，则由O 点静止释放的电子 （ A ） (A)运动到P 点返回(B)运动到P 和P'点之间返回 (C)运动到P'点返回 (D)穿过P'点4. 如图所示，在点电荷Q 产生的电场中，实线MN 是一条方向未标出的电场线，虚线AB 是一个电子只在静电力作用下的运动轨迹。
设电子在A 、B 两点的加速度大小分别为a A 、a B ，电势能分别为E p A 、E p B 。
下列说法正确的是 A ．电子一定从A 向B 运动B ．若a A >a B ，则Q 靠近M 端且为正电荷C ．无论Q 为正电荷还是负电荷一定有E p A <E p BD ．B 点电势可能高于A 点电势 【答案】BC5. 喷墨打印机的简化模型如图4所示，重力可忽略的墨汁微滴，经带电室带负电后，以速度v 垂直匀强电场飞入极板间，最终打在纸上，则微滴在极板间电场中l 52P'MNABaA.向负极板偏转B.电势能逐渐增大C.运动轨迹是抛物线D.运动轨迹与带电量无关 答： C6. 图(a )为示波管的原理图。

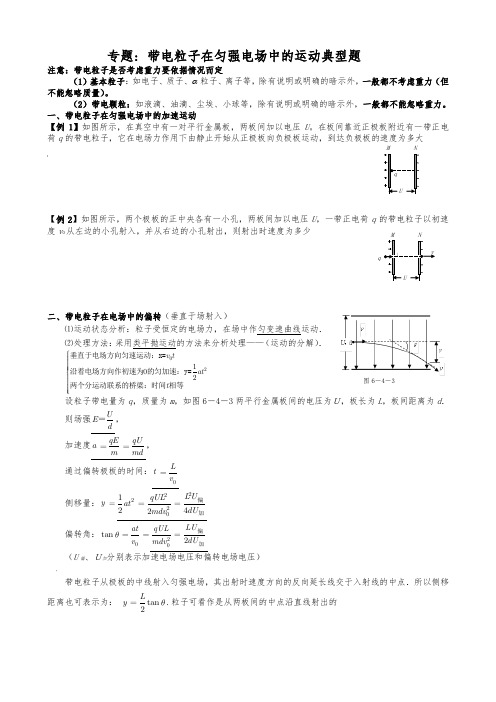

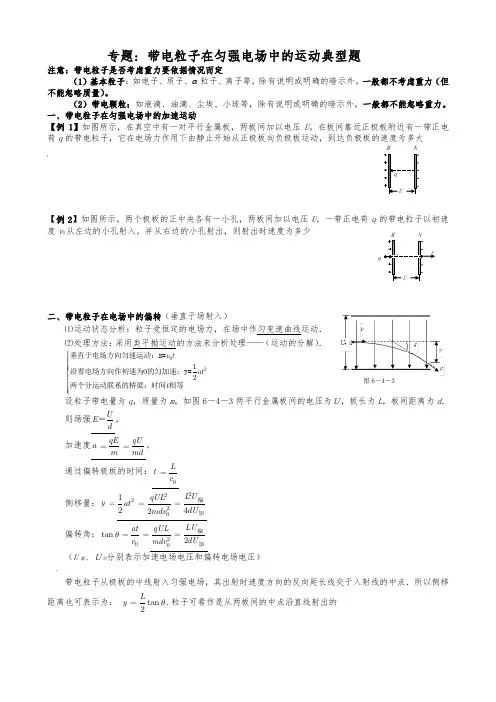

专题: 带电粒子在匀强电场中的运动典型题注意：带电粒子是否考虑重力要依据情况而定（1）基本粒子：如电子、质子、 粒子、离子等，除有说明或明确的暗示外，一般都不考虑重力（但不能忽略质量）。
（2）带电颗粒：如液滴、油滴、尘埃、小球等，除有说明或明确的暗示外，一般都不能忽略重力。
一、带电粒子在匀强电场中的加速运动【例1】如图所示，在真空中有一对平行金属板，两板间加以电压U 。
在板间靠近正极板附近有一带正电荷q 的带电粒子，它在电场力作用下由静止开始从正极板向负极板运动，到达负极板的速度为多大:【例2】如图所示，两个极板的正中央各有一小孔，两板间加以电压U ，一带正电荷q 的带电粒子以初速度v 0从左边的小孔射入，并从右边的小孔射出，则射出时速度为多少二、带电粒子在电场中的偏转（垂直于场射入）⑴运动状态分析：粒子受恒定的电场力，在场中作匀变速曲线运动．⑵处理方法：采用类平抛运动的方法来分析处理——（运动的分解）．02102v tat t 垂直于电场方向匀速运动：x=沿着电场方向作初速为的匀加速：y=两个分运动联系的桥梁：时间相等设粒子带电量为q ，质量为m ，如图6－4－3两平行金属板间的电压为Ｕ，板长为L ，板间距离为d ．则场强UE d ＝，加速度qE qUammd， 通过偏转极板的时间：0L t v 侧移量：y22221242LU qUL at dU mdv 偏加偏转角：0tanat v 202LU qULdU mdv 偏加（U 偏、Ｕ加分别表示加速电场电压和偏转电场电压），带电粒子从极板的中线射入匀强电场，其出射时速度方向的反向延长线交于入射线的中点．所以侧移距离也可表示为： tan 2Ly .粒子可看作是从两板间的中点沿直线射出的qU qU\v v 图6－4－3}【例3】质量为m 、电荷量为q 的带电粒子以初速0v 沿垂直于电场的方向，进入长为l 、间距为d 、电压为U 的平行金属板间的匀强电场中，粒子将做匀变速曲线运动，如图所示，若不计粒子重力，则可求出如下相关量：（1）粒子穿越电场的时间t ：（2）粒子离开电场时的速度v（3）粒子离开电场时的侧移距离y ： （4）粒子离开电场时的偏角ϕ：（5）速度方向的反向延长线必过偏转电场的中点解：（1）粒子穿越电场的时间t ：粒子在垂直于电场方向以0v v x =做匀速直线运动，t v l 0=，0v l t =； 、（2）粒子离开电场时的速度v ：粒子沿电场方向做匀加速直线运动，加速度mdqUm qE a ==，粒子离开电场时平行电场方向的分速度0mdv qUl at v y ==，所以20222)(mdv qUl v v v v y x +=+=。
高中物理【带电粒子在电场中的运动】专题训练1[A 组 基础达标练]1.如图所示，两平行的带电金属板水平放置。
若在两板中间a 点从静止释放一带电微粒，微粒恰好保持静止状态。
现将两板绕过a 点的轴(垂直于纸面)逆时针旋转45°，再由a 点从静止释放一同样的微粒，该微粒将( )A ．保持静止状态B ．向左上方做匀加速运动C ．向正下方做匀加速运动D ．向左下方做匀加速运动解析：两平行金属板水平放置时，带电微粒静止，则mg ＝qE ，现将两板绕过a 点的轴(垂直于纸面)逆时针旋转45°后，两板间电场强度方向逆时针旋转45°，静电力方向也逆时针旋转45°，但大小不变，此时静电力和重力的合力大小恒定，方向指向左下方，故该微粒将向左下方做匀加速运动，选项D 正确。
答案：D2.如图所示，质量相等的两个带电液滴1和2从水平方向的匀强电场中的O 点自由释放后，分别抵达B 、C 两点。
若AB ＝BC ，则它们带电荷量之比q 1∶q 2等于( )A ．1∶2B ．2∶1C ．1∶ 2D.2∶1解析：竖直方向有h ＝12gt 2，水平方向有l ＝qE 2m t 2，联立可得q ＝mgl Eh ，所以有q 1q 2＝21，B正确。
答案：B3．在电场强度大小为E 的匀强电场中，将一个质量为m 、电荷量为q 的带电小球由静止开始释放，带电小球沿与竖直方向成θ角的方向做直线运动。
关于带电小球的电势能和机械能的判断，正确的是( )A ．若sin θ<qEmg，则电势能一定减少，机械能一定增加B ．若sin θ＝qEmg ，则电势能、机械能一定不变C ．若sin θ＝qEmg ，则电势能一定增加，机械能一定减少D ．若tan θ＝qEmg，则电势能可能增加，机械能一定增加解析：若sin θ<qEmg ，静电力可能做正功，也可能做负功，所以电势能可能减少也可能增加，机械能可能增加也可能减少，A 项错误；若sin θ＝qEmg ，则静电力与速度方向垂直，静电力不做功，电势能、机械能一定不变，B 项正确，C 项错误；若tan θ＝qEmg ，则静电力沿水平方向，静电力和重力的合力与速度方向同向，静电力做正功，电势能一定减少，机械能一定增加，故D 项错误。
高考物理带电粒子在电场中的运动专项训练100(附答案)含解析一、高考物理精讲专题带电粒子在电场中的运动1．如图所示，虚线MN 左侧有一场强为E 1＝E 的匀强电场，在两条平行的虚线MN 和PQ 之间存在着宽为L 、电场强度为E 2＝2E 的匀强电场，在虚线PQ 右侧距PQ 为L 处有一与电场E 2平行的屏．现将一电子(电荷量为e ，质量为m ，重力不计)无初速度地放入电场E 1中的A 点，最后电子打在右侧的屏上，A 点到MN 的距离为2L，AO 连线与屏垂直，垂足为O ，求：(1) 电子到达MN 时的速度；(2) 电子离开偏转电场时偏转角的正切值tan θ； (3) 电子打到屏上的点P ′到点O 的距离.【答案】(1) eELv m=L . 【解析】 【详解】（1）电子在电场E 1中做初速度为零的匀加速直线运动，设加速度为a 1，到达MN 的速度为v ，则：a 1＝1eE m ＝eEm 2122La v =解得eELv m=（2）设电子射出电场E 2时沿平行电场线方向的速度为v y ，a 2＝2eE m ＝2eEm t ＝L v v y ＝a 2ttan θ＝y v v=2（3）电子离开电场E 2后，将速度方向反向延长交于E 2场的中点O ′.由几何关系知：tan θ＝2xLL+解得：x ＝3L .2．如图所示,有一比荷qm=2×1010C/kg 的带电粒子,由静止从Q 板 经电场加速后,从M 板的狭缝垂直直线边界a 进入磁感应强度为B =1.2×10-2T 的有界矩形匀强磁场区域后恰好未飞出直线边界b ,匀强磁场方向垂直平面向里,a 、b 间距d =2×10-2m(忽略粒子重力与空气阻力)求：(1)带电粒子射入磁场区域时速度v ； (2)Q 、M 两板间的电势差U QM 。
【答案】（1）64.810/v m s =⨯；（2）304⎛⎫ ⎪⎝⎭，· 【解析】 【详解】（1）粒子从静止开始经加速电场加速后速度为v ，由动能定理：212qU mv =粒子进入磁场后，洛仑磁力提供向心力：2v qBv m R= 粒子垂直a 边界进入有届磁场区域且恰好未飞出右平行届b ，由几何知识得：R d =代入数值，联立解得：64.810/v m s =⨯；-25.7610U V =⨯（2）据粒子在磁场中的轨迹，由左手定则知：该粒子带负电，但在加速电场中从Q 到M 加速，说明M 点比Q 点电势高，故304⎛⎫ ⎪⎝⎭，3．平面直角坐标系的第一象限和第四象限内均存在垂直纸面向里的匀强磁场，磁感应强度大小分别为2B 和B （B 的大小未知），第二象限和第三象限内存在沿﹣y 方向的匀强电场，x 轴上有一点P ，其坐标为（L ，0）。
外对市爱戴阳光实验学校带电粒子在匀强电场中的运动(1)·自学阶梯评估知识掌握1．如图14－111所示，E发射的电子初速度为零，两电源的电压分别为45V、30V，A、B两板上有小孔O A、O B，那么电子经过O A、O B以及到C板的动能分别为：E kA＝________eV，E kB＝________eV， E kC＝________eV．2．在匀强电场中，有两个质量分别为m和M，带电量分别为q和Q 的粒子，从静止开始沿电场方向通过相同的距离，那么两者的动能之比为[ ]A．M/mB．m/MC．Q/qD．q/Q3．一电子由静止开始从A板向B运动．如图14－112所示，当到达B板时速度为v，保持两板间电压不变，那么[ ]A．当增大两板间距离时，v也增大B．当减小两板间距离时，v增大C．当改变两板间距离时，v不变D．当增大两板间距离时，电子在两板间运动的时间增大4．静止的电子在匀强电场中的A、B两点间加速，电子从A到B的时间t和到B点时动量p与A、B两点间电压U的关系正确的选项是(A、B 两点距离一)[ ]5．如图14－113所示，A、B为在真空中的相距为5cm的一对平行金属板，两板间的电压为500V，一个电子以107m/s的速度从A板的小孔与板面垂直地射入电场中，那么：(1)电子从B板的小孔射出时的速度是多大？电子飞越该电场需要多长时间．(2)如果要使进入电场的电子不能从B板的小孔射出，该怎么办？两板间的电压该多大？6．如图14－114所示，两块相互平行的金属板水平放置，两板间的距离为d，电势差为U，在两板之间有一质量为m的带电油滴，其电量为q，两板间为真空．那么：(1)假设油滴恰好处于静止状态，它是带何种电荷？(2)保持电势差U不变，将两板的距离拉大或缩小，油滴还能保持平衡吗？如果不能，将做什么运动．能力提高7．如图14－115所示，在电场中，一个负电荷从C点分别沿直线移到A点和B点，在这两种过程中，均需克服电场力做功，且做功的值相同，有可能满足这种做功的电场是[ ]A．正y方向的匀强电场B．正x方向的匀强电场C．在第Ⅰ象限内有负点电荷D．在第Ⅳ象限内有负点电荷8．在相距1cm的平行金属板M、N间，加上如图14－116所示的电场，在t＝0时刻，N板电压比M板高，并有一质量为8×10-5kg，电量为－1.6×10-10C的微粒从M板的小孔无初速进入M、N间匀强电场中，重力不计．求：(1)微粒在M、N间做什么运动？(2)微粒打到N板需要多少时间？9．一电场中的势面是一族互相平行的平面，间隔均为d，各势面的电势如图14－117所示，现有一质量为m的带电小球，以速度v0射入电场，v0方向与水平方向成45°角斜向上，要使质点作直线运动，那么(1)小球带电量及带电性质；(2)在入射方向的最大位移是多大？10．一根对称的“∧〞型玻璃管置于竖直平面内，管所在的空间有竖直方向的匀强电场E，质量为m，带电量为＋Q的小物体在管内从A点由静止开始运动，且与管壁的动摩擦因数为μ，管AB长为L，小球在B端与管作用没有能量损失，管与水平面夹角为θ，如图14－118，求：从A 开始，小物体运动的总路程是多少？(设qE＞mg)延伸拓展11．来自质子源的质子(初速度为零)，经一加速电压为800kV的直线加速器加速，形成电流强度为1mA的细柱形质子流．质子电荷e＝1.60×10-19C．这种质子流每秒打到靶上的质子数________．假分布在质子源到靶之间的加速电场是均匀的，在质子束中与质子源相距L和4L的两处，各取一段极短的相长度的质子流，其中的质子数分别为12．如图14－119所示，一面积较小的薄圆盘带负电，规盘心O处电势为零，一带负电的微粒质量为m，电量大小为q，将该微粒从O点正上方无限接近O处由静止释放，运动到A点时速度最大，运动到D点时速度为零，且OD＝h，重力加速度为g，由上述条件，可求出以下哪些物理量的值[ ]A．微粒运动到A点时的速度B．圆盘所带负电荷形成的电场在A点的电场强度C．微粒到达D点时的加速度D．微粒在D点处的电势能参考答案1．45 45 15 2．D 3．CD 4．A 5．(1)1.66×107m/s 3．8×10-9s (2)将两板的极性颠倒×102V 6．(1)负电 (2)不能，匀加速直线运动 7．ACD 8．(1)匀加速，匀减速直线运动交替 (2)10s 9．(1)正，mgd/100 (2)U02/4g 10．Ltanθ/μ 11．5×1015 2 12．BD 带电粒子在匀强电场中的运动(2)·自学阶梯评估知识掌握1．质子和α粒子以相同的速度，进入同一个偏转电场，速度方向与电场方向垂直，离开电场时，其横向偏移量的比为：[ ]A．2∶1B．1∶2C．1∶1D．1∶42．质子和α粒子经过相同电压加速后，进入同一个偏转电场，且速度与电场方向垂直，当它们离开电场时，其横向偏移量之比为[ ]A．2∶1B．1∶1C．1∶2D．1∶43．在真空中有一个匀强电场，场强方向是水平向右的，一个带电量为＋q，质量为m的液滴由静止开始在该电场中运动，液滴运动的轨迹为图14－128中的[ ]4．如图14－129，电子以速度v0沿着垂直于电场线的方向，飞入偏转板间的匀强电场，然后离开电场，电子离开电场时偏离原方向的距离是h，两平行板间的距离是d，电势差是U，板长是L，如果电子的速度增加到2v0，那么偏离原来方向的距离是[ ]A．4hB．h/2C．2hD．h/45．真空中有一束电子流，以初速度v0沿着与场强垂直的方向，自O 点进入匀强电场，如图14－130，以O点为坐标原点，x轴垂直于场强方向，y轴平行于场强方向，沿x轴取OA＝AB＝BC，再自A、B、C点作y 轴的平行线与电子流分别交于M、N、P点．那么：(1)AM∶BN∶CP＝________(2)电子流经过M、N、P三点时，沿x轴的分速度之比为________；沿y轴的分速度之比为________．6．如图14－131，一个电子从平行板的中间飞入平行板内，板内为匀强电场，要使电子刚要离开电场时恰好击到极板的边缘，电子射入电场时的速度v0该多大？L＝10cm，d＝2.0cm，电源电压是90V．能力提高7．如图14－132所示为一示波管内部结构示意图：A、B为水平放置的电极，C、D为竖直放置的电极，为使阴极发射出的电子能打到荧光屏上的区域“Ⅱ〞，那么在A、B间加的电压U AB和C、D间加的电压U CD 该是[ ]A．U AB＞0，U CD＞0B．U AB＞0，U CD＜0C．U AB＜0，U CD＞0D．U AB＜0，U CD＜08．一个带电颗粒质量m＝5×10-6kg，它以v0＝20m/s的初速沿AB两平行带电金属板的中线入射，两板水平放置，当AB间所加电压为1000V 时，小颗粒恰好不发生偏转．如图14－133所示， AB间的距离d＝4cm，板长L＝10cm．求：(1)小颗粒所带电量．(2)要使小颗粒能飞离电场，U AB 的值在什么范围内？9．如图14－134所示，A、B、C、D为带电金属极板，长度均为L，A、B两板水平放置，相距为d，电压为U1，C、D两板竖直放置，相距也是d，电压为U2，今有一静止的电子经电压U0加速后，平行于金属板进入电场，当电子离开电场时，偏离多少距离？这时它的动能是多大？(假极板间的电场是匀强电场，并设电子未与极板相碰)10．如图14－135所示，质量为m，电量为q的带电粒子以速度v从A点竖直进入水平匀强电场，并从M板的小孔B水平飞出电场，最后落到与A同一高度的C点．AC的距离是AB竖直距离的倍．求：(1)匀强电场的场强E的大小；(2)带电粒子经B孔时的速度大小．延伸拓展11．如图14－136所示，相互平行的，彼此靠近的金属板AC、BD、HG、NM分别和变阻器上的触点a、b、h、f连接，孔O1正对C、H点，孔O2正对D、N点，一个电子以初速度v0＝4×106m/s沿AC方向，从A点进入电场，恰好穿过O1和O2后，从M点离开电场，变阻器上ab、bh和hf的电压之比为1∶2∶3，金属板间的距离d1＝2cm，d2＝2d1，d3＝3d1，电源的总电压U＝182V，假设正对两板间为匀强电场．求：(1)电子从A点运动到M点的时间．(2)电子离开M点的动能．(3)四块金属板的总长度AC＋BD＋HG＋NM．参考答案1．A 2．B 3．C 4．D 5．1∶4∶9 1∶1∶1 1∶2∶3 6．2.0×107m/s 7．C 8．(1)－2×10-9C (2)(3)0.24m带电粒子在匀强电场中的运动练习题一、选择题A．只适用于匀强电场中，v0＝0的带电粒子被加速B．只适用于匀强电场中，粒子运动方向与场强方向平行的情况C．只适用于匀强电场中，粒子运动方向与场强方向垂直的情况D．适用于任何电场中，v0＝0的带电粒子被加速2．如图1，P和Q为两平行金属板，板间电压为U，在P板附近有一电子由静止开始向Q板运动．关于电子到达Q板时的速率，以下说法正确的选项是 [ ]A．两板间距离越大，加速时间越长，获得的速率就越大B．两板间距离越小，加速度越大，获得的速率就越大C．与两板间距离无关，仅与加速电压U有关D．以上说法都不正确3．带电粒子以初速v0垂直电场方向进入平行金属板形成的匀强A．粒子在电场中作类似平抛的运动C．粒子飞过电场的时间，决于极板长和粒子进入电场时的初速度D．粒子偏移距离h，可用加在两极板上的电压控制4．带电粒子垂直进入匀强电场中偏转时〔除电场力外不计其它力的作用〕 [ ]A．电势能增加，动能增加B．电势能减小，动能增加C．电势能和动能都不变D．上述结论都不正确5．电子以初速度v0沿垂直场强方向射入两平行金属板中间的匀强电场中，现增大两板间的电压，但仍使电子能够穿过平行板间，那么电子穿越平行板所需要的时间 [ ]A．随电压的增大而减小B．随电压的增大而增大C．加大两板间距离，时间将减小D．与电压及两板间距离均无关6．如图2所示，从灯丝发出的电子经加速电场加速后，进入偏转电场，假设加速电压为U1，偏转电压为U2，要使电子在电场中的偏转量y 增大为原来的2倍，以下方法中正确的选项是 [ ]B．使U2增大为原来的2倍C．使偏转板的长度增大为原来2倍7．如图3所示，A、B、C、D是某匀强电场中的4个势面，一个质子和一个α粒子〔电荷量是质子的2倍，质量是质子的4倍〕同时在A势面从静止出发，向右运动，当到达D面时，以下说法正确的选项是 [ ] A．电场力做功之比为1∶2B．它们的动能之比为2∶1D．它们运动的时间之比为1∶18．真空中水平放置的两金属板相距为d，两板电压是可以调节的，一个质量为m、带电量为＋q 的粒子，从负极板的小孔以速度A．使v0增大1倍B．使板间电压U减半C．使v0和U同时减半9．分别将带正电、负电和不带电的三个质量小球，分别以相同的水平速度由P点射入水平放置的平行金属板间，上板带负电，下板接地．三小球分别落在图4中A、B、C三点，那么 [ ]A．A带正电、B不带电、C带负电B．三小球在电场中加速度大小关系是：a A＜a B＜a CC．三小球在电场中运动时间相D．三小球到达下板时的动能关系是E kC＞E kB＞E kA10．如5所示，带电粒子以平行极板的速度从左侧飞入匀强电场，恰能从右侧擦极板边缘飞出电场〔重力不计〕，假设粒子的初动能变为原来的2倍，还要使粒子保持擦极板边缘飞出，可采用的方法是 [ ] A．将极板的长度变为原来的2倍C．将两板之间的电势差变为原来的2倍D．上述方法都不行二、填空题11．如图6所示，B板电势为U，质量为m的带电粒子〔重量不计〕以初速v0水平射入电场．假设粒子带－q电量，那么粒子到达B板时速度大小为______；假设粒子带＋q电量，它到达B板时速度大小为______．12．电子电量为e，质量为m，以速度v0沿着电场线射入场强为E的匀强电场中，如图7所示，电子从A点入射到达B点速度为零，那么AB 两点的电势差为______；AB间的距离为______．13．电子垂直场强方向进入匀强电场，初速为v0，如图8所示，电子离开电场时偏离原来方向h距离．假设使两极板间电压变为原来的2倍，那么电子离开电场时偏离原来方向的距离为_______．14．如图9，真空中有一束电子流以一的速度v0沿与场强垂直的方向，自O点进入匀强电场，以O点为坐标原点，x、y轴分别垂直于、平行于电场方向．假设沿x轴取OA＝AB＝BC，分别自A、B、C作与y轴平行的线与电子流的径迹交于M、N、P，那么电子流经M、N、P三点时，沿y轴方向的位移之比y1∶y2∶y3＝_____；在M、N、P三点电子束的即时速度与x轴夹角的正切值之比tgθ1∶tgθ2∶tgθ3＝_______；在OM、MN、NP这三段过程中，电子动能的增量之比△E k1∶△E k2∶△E k3＝_______．15．如图10，两带电粒子P1、P2先后以相同的初速度v从带电的平行金属板A、B央O点垂直于电场线进入匀强电场，偏转后分别打在A板上的C点和D点．AC＝CD，P1带电量是P2的3倍，那么P1、P2的质量比为___________．16．两金属板间距离为4×10-2m，所加电压为100V．现有一个具有一速度的电子沿垂直于电场方向飞入，离开电场时，侧向位移为×10-2m，那么电子经过电场加速后的动能增量为_________eV．17．一个质量为m、电量为q的带电粒子〔不计重力〕，以平行于电场的初速v0射入匀强电场．经过t秒时间，带电粒子具有的电势能与刚射入到电场时具有的电势能相同，那么此匀强电场的场强E＝_______，带电粒子在电场中所通过的路程是________．18．如图11所示，电子的电量为e，质量为m，以v0的速度沿与场强垂直的方向从A点飞入匀强电场，并从另一侧B点沿与场强方向成150°角飞出．那么A、B两点间的电势差为________．三、计算题19．如图12所示，AB板间有一匀强电场，两板间距为d，所加电压为U，有一带电油滴以初速v竖直向上自M点飞入电场，到达N点时，速度方向恰好变为水平，大小于初速v，试求：〔1〕油滴从M点到N点的时间．〔2〕MN两点间的电势差．20．如图13所示，一个半径为R的绝缘光滑半圆环，竖直放在场强为E的匀强电场中，电场方向竖直向下．在环壁边缘处有一质量为m，带有正电荷q的小球，由静止开始下滑，求小球经过最低点时对环底的压力．答案一、选择题1．D2．C3．ACD4．B5．D6．ABD7．AC8．B9．ABD10．C二、填空题13．2h14．1∶4∶9，1∶2∶3，1∶3∶515．3∶416．3017．2mv0/qt，v0t/2三、计算题19．v/g，Uv2/2gd 20．3〔mg＋qE〕。

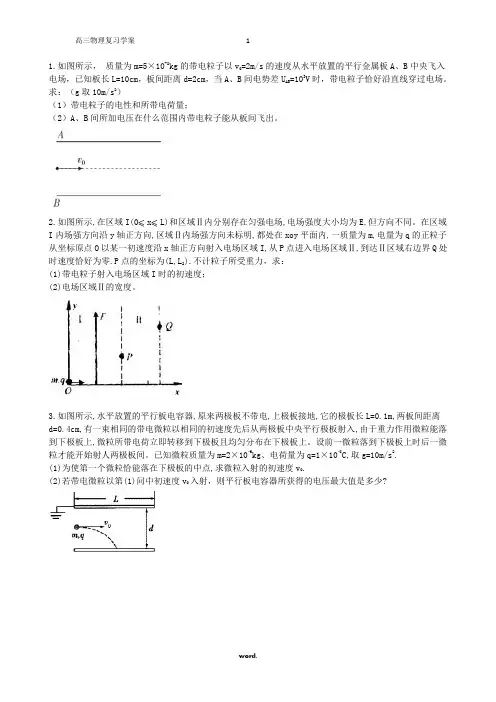

1.如图所示，质量为m=5×10-8kg的带电粒子以v0=2m/s的速度从水平放置的平行金属板A、B中央飞入电场，已知板长L=10cm，板间距离d=2cm，当A、B间电势差U AB=103V时，带电粒子恰好沿直线穿过电场。
求：（g取10m/s2）（1）带电粒子的电性和所带电荷量；（2）A、B间所加电压在什么范围内带电粒子能从板间飞出。
2.如图所示,在区域I(0⩽x⩽L)和区域Ⅱ内分别存在匀强电场,电场强度大小均为E,但方向不同。
在区域I内场强方向沿y轴正方向,区域Ⅱ内场强方向未标明,都处在xoy平面内,一质量为m,电量为q的正粒子从坐标原点O以某一初速度沿x轴正方向射入电场区域I,从P点进入电场区域Ⅱ,到达Ⅱ区域右边界Q处时速度恰好为零.P点的坐标为(L,L2).不计粒子所受重力，求：(1)带电粒子射入电场区域I时的初速度；(2)电场区域Ⅱ的宽度。
3.如图所示,水平放置的平行板电容器,原来两极板不带电,上极板接地,它的极板长L=0.1m,两板间距离d=0.4cm,有一束相同的带电微粒以相同的初速度先后从两极板中央平行极板射入,由于重力作用微粒能落到下极板上,微粒所带电荷立即转移到下极板且均匀分布在下极板上。
设前一微粒落到下极板上时后一微粒才能开始射人两极板间。
已知微粒质量为m=2×10−6kg、电荷量为q=1×10−8C,取g=10m/s2.(1)为使第一个微粒恰能落在下极板的中点,求微粒入射的初速度v0.(2)若带电微粒以第(1)问中初速度v0入射，则平行板电容器所获得的电压最大值是多少?4.如图所示一质量为m,带电荷量为+q 的小球从距地面高h 处以一定初速度水平抛出,在距抛出点水平距离l 处,有一根管口比小球直径略大的竖直细管,管上口距地面21h ，为使小球能无碰撞地通过管子，可在管子上方的整个区域里加一个场强方向水平向左的匀强电场，重力加速度为g ，求：(1)小球的初速度v 0.(2)电场强度E 的大小。
