液压站结构及维护

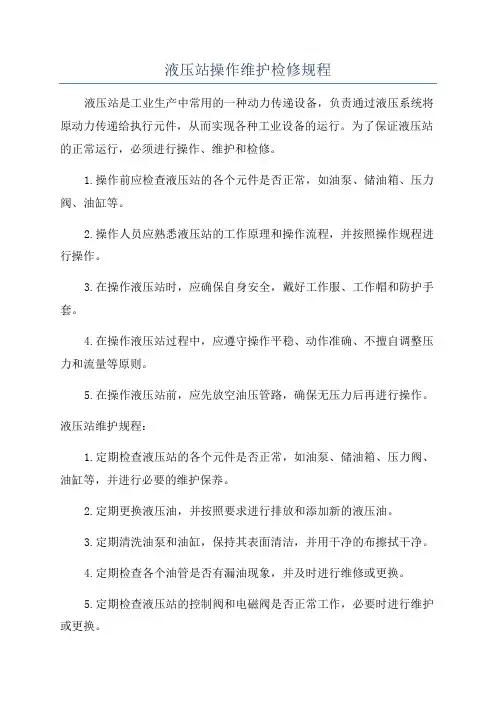

液压站操作维护检修规程液压站是工业生产中常用的一种动力传递设备，负责通过液压系统将原动力传递给执行元件，从而实现各种工业设备的运行。

为了保证液压站的正常运行，必须进行操作、维护和检修。

1.操作前应检查液压站的各个元件是否正常，如油泵、储油箱、压力阀、油缸等。

2.操作人员应熟悉液压站的工作原理和操作流程，并按照操作规程进行操作。

3.在操作液压站时，应确保自身安全，戴好工作服、工作帽和防护手套。

4.在操作液压站过程中，应遵守操作平稳、动作准确、不擅自调整压力和流量等原则。

5.在操作液压站前，应先放空油压管路，确保无压力后再进行操作。

液压站维护规程：1.定期检查液压站的各个元件是否正常，如油泵、储油箱、压力阀、油缸等，并进行必要的维护保养。

2.定期更换液压油，并按照要求进行排放和添加新的液压油。

3.定期清洗油泵和油缸，保持其表面清洁，并用干净的布擦拭干净。

4.定期检查各个油管是否有漏油现象，并及时进行维修或更换。

5.定期检查液压站的控制阀和电磁阀是否正常工作，必要时进行维护或更换。

液压站检修规程：1.检修前应切断电源，并排空液压管路中的压力。

2.检修时应佩戴好防护装备，确保自身安全。

3.检修时应认真查看液压站的各个元件，排除故障或更换损坏的零部件。

4.检修后应对液压站进行测试，确保其正常工作。

5.检修完毕后，及时清洁工作区域，将工具和材料归位，确保安全和整洁。

总之，液压站是工业生产中重要的动力传递设备，为了确保液压站正常运行，必须制定液压站操作维护检修规程，并严格执行，定期检查和维护液压站，及时进行检修和更换损坏的零部件，确保液压站的稳定性和可靠性。

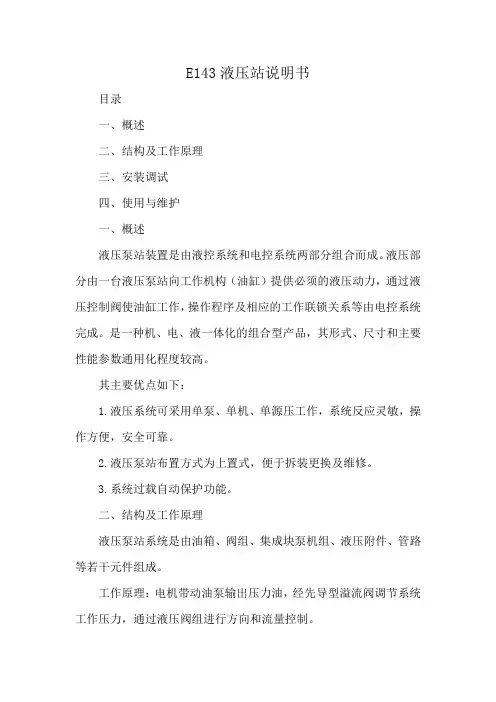

E143液压站说明书目录一、概述二、结构及工作原理三、安装调试四、使用与维护一、概述液压泵站装置是由液控系统和电控系统两部分组合而成。

液压部分由一台液压泵站向工作机构（油缸）提供必须的液压动力，通过液压控制阀使油缸工作，操作程序及相应的工作联锁关系等由电控系统完成。

是一种机、电、液一体化的组合型产品，其形式、尺寸和主要性能参数通用化程度较高。

其主要优点如下：1.液压系统可采用单泵、单机、单源压工作，系统反应灵敏，操作方便，安全可靠。

2.液压泵站布置方式为上置式，便于拆装更换及维修。

3.系统过载自动保护功能。

二、结构及工作原理液压泵站系统是由油箱、阀组、集成块泵机组、液压附件、管路等若干元件组成。

工作原理：电机带动油泵输出压力油，经先导型溢流阀调节系统工作压力，通过液压阀组进行方向和流量控制。

三、安装调试要求1.液压元件的安装：（1）安装前元件应进行质量检查，根据情况进行拆洗，并进行测试，合格后安装。

（2）安装前应将各种自动控制仪表进行检验，以避免不准确而造成事故。

（3）液压泵及其传动要求较高的同心度，一般情况必须保证同心度在0.1mm以下，倾斜角不得大于1°。

（4）在安装联轴器时，不要用力敲打泵轴，以免损伤泵的转子。

（5）液压泵的进、出油口和旋转方向，在泵上均有标志，不得接反。

（6）油箱应仔细清洗，用压缩空气干燥后，再用煤油检查焊缝质量。

（7）泵及各种阀以及指示仪表等的安装位置，应注意使用及维修方便。

（8）安装各种阀时，应注意进油口与回油口的方位。

为了避免空气渗入阀内，连接处应保证密封良好，保证按紧固扭矩值安装。

（9）管路连接密封件或材料不能满足密封时，应更换密封件的形式或材料。

（10）液压缸安装要求：A、液压缸的安装孔应扎实可靠。

B、配管连接不得松弛。

C、在有尘和赃杂物场所，液压缸、活塞杆伸缩部件应予保护。

D、液压缸接油口方向、顺序与电磁阀出口相对应，油缸接油口不能颠倒。

2.管道安装与清洗：管道安装一般在连接的设备及执行的安装完后进行。

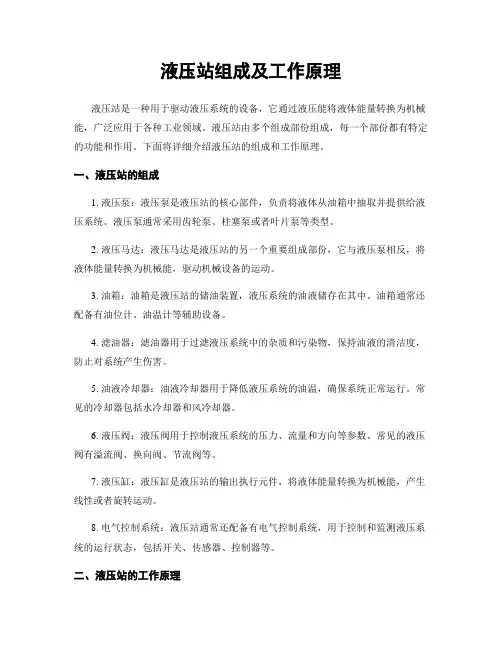

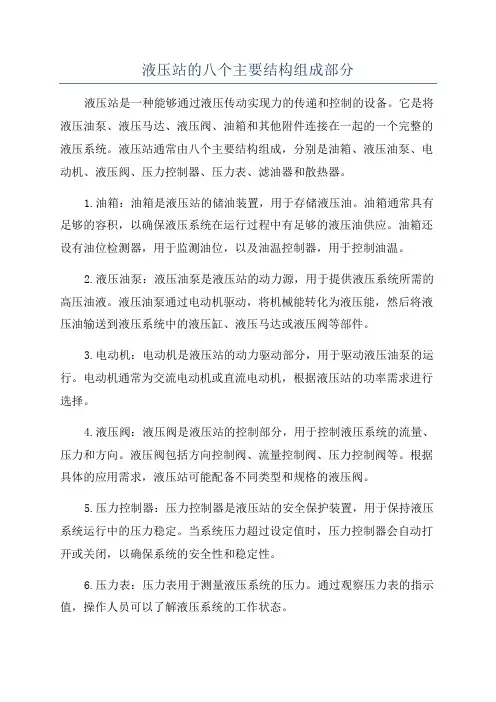

液压站组成及工作原理液压站是一种用于驱动液压系统的设备，它通过液压能将液体能量转换为机械能，广泛应用于各种工业领域。

液压站由多个组成部份组成，每一个部份都有特定的功能和作用。

下面将详细介绍液压站的组成和工作原理。

一、液压站的组成1. 液压泵：液压泵是液压站的核心部件，负责将液体从油箱中抽取并提供给液压系统。

液压泵通常采用齿轮泵、柱塞泵或者叶片泵等类型。

2. 液压马达：液压马达是液压站的另一个重要组成部份，它与液压泵相反，将液体能量转换为机械能，驱动机械设备的运动。

3. 油箱：油箱是液压站的储油装置，液压系统的油液储存在其中。

油箱通常还配备有油位计、油温计等辅助设备。

4. 滤油器：滤油器用于过滤液压系统中的杂质和污染物，保持油液的清洁度，防止对系统产生伤害。

5. 油液冷却器：油液冷却器用于降低液压系统的油温，确保系统正常运行。

常见的冷却器包括水冷却器和风冷却器。

6. 液压阀：液压阀用于控制液压系统的压力、流量和方向等参数。

常见的液压阀有溢流阀、换向阀、节流阀等。

7. 液压缸：液压缸是液压站的输出执行元件，将液体能量转换为机械能，产生线性或者旋转运动。

8. 电气控制系统：液压站通常还配备有电气控制系统，用于控制和监测液压系统的运行状态，包括开关、传感器、控制器等。

二、液压站的工作原理液压站的工作原理基于帕斯卡定律，即在一个封闭的液体系统中，施加在液体上的压力会均匀传递到液体中的每一个部份。

液压站的工作过程如下：1. 液压泵将油液从油箱中吸入，并通过压力产生装置提高油液的压力。

2. 压力产生装置（如齿轮泵、柱塞泵等）将油液的压力提高到系统所需的工作压力。

3. 油液通过液压阀控制流量和方向，进入液压缸或者液压马达。

4. 油液进入液压缸或者液压马达后，产生机械能，驱动执行器（如活塞、阀门、机械臂等）进行相应的运动。

5. 油液通过液压阀调节流量和压力，控制液压缸或者液压马达的速度和力度。

6. 油液经过液压缸或者液压马达后返回油箱，完成一个工作循环。

液压站组成及工作原理液压站是一种将液体能量转换为机械能的装置，广泛应用于各个工业领域。

它由多个组件组成，每一个组件都有特定的功能，共同协作完成液压系统的工作。

下面将详细介绍液压站的组成和工作原理。

一、液压站的组成1. 液压泵：液压泵是液压站的核心组件，负责将机械能转换为液体能量。

它通过旋转或者往复运动，产生高压液体流，为液压系统提供动力。

2. 液压储气罐：液压储气罐用于储存液压系统中的液体，以平衡系统中的压力变化。

它具有一定的容量，能够缓冲液压泵的输出脉动，并提供稳定的液体供应。

3. 液压阀：液压阀用于控制液体的流量、压力和方向。

它根据系统需求，通过开启或者关闭阀门来调节液体的流动。

常见的液压阀包括溢流阀、换向阀和压力阀等。

4. 液压缸：液压缸是液压站的执行器，负责将液体能量转换为机械能。

它通过液体的压力作用，推动活塞运动，实现各种工作任务。

液压缸通常由缸体、活塞和密封件等组成。

5. 液压油箱：液压油箱用于储存液压系统中的液体，并提供冷却和过滤功能。

它具有一定的容量，能够保持液体的稳定温度和质量，保证系统的正常运行。

6. 过滤器：过滤器用于清除液压系统中的杂质和污染物，保持液体的清洁度。

它通常位于液压泵的进口处，能够有效阻挠固体颗粒和杂质进入系统，提高系统的可靠性和寿命。

二、液压站的工作原理液压站的工作原理基于帕斯卡原理，即压力在液体中传递时保持不变。

液压站通过液压泵产生高压液体流，将其送入液压系统中。

液体经过液压阀的控制，进入液压缸，推动活塞运动，实现各种工作任务。

具体工作过程如下：1. 液压泵工作：当液压站启动时，液压泵开始旋转或者往复运动。

液压泵的进口处形成负压，吸入液体，然后通过泵的工作腔体被压缩，并排出高压液体。

2. 液压阀控制：高压液体经过液压阀的控制，进入液压缸的工作腔体。

液压阀根据系统需求，调节阀门的开启或者关闭程度，控制液体的流量、压力和方向。

3. 液压缸工作：高压液体进入液压缸的工作腔体，推动活塞运动。

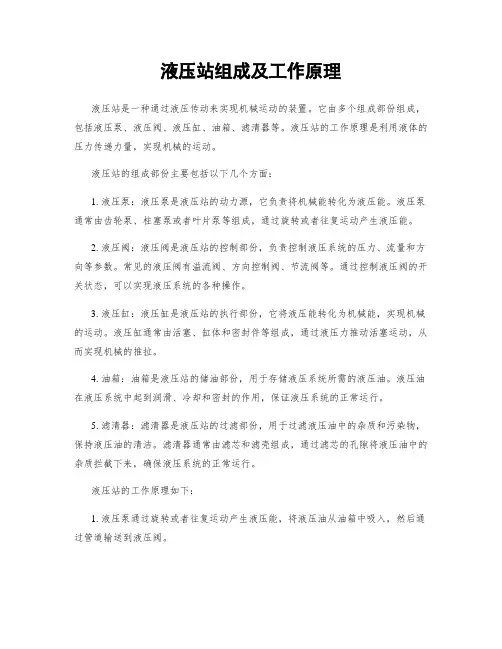

液压站组成及工作原理液压站是一种通过液压传动来实现机械运动的装置。

它由多个组成部份组成，包括液压泵、液压阀、液压缸、油箱、滤清器等。

液压站的工作原理是利用液体的压力传递力量，实现机械的运动。

液压站的组成部份主要包括以下几个方面：1. 液压泵：液压泵是液压站的动力源，它负责将机械能转化为液压能。

液压泵通常由齿轮泵、柱塞泵或者叶片泵等组成，通过旋转或者往复运动产生液压能。

2. 液压阀：液压阀是液压站的控制部份，负责控制液压系统的压力、流量和方向等参数。

常见的液压阀有溢流阀、方向控制阀、节流阀等。

通过控制液压阀的开关状态，可以实现液压系统的各种操作。

3. 液压缸：液压缸是液压站的执行部份，它将液压能转化为机械能，实现机械的运动。

液压缸通常由活塞、缸体和密封件等组成，通过液压力推动活塞运动，从而实现机械的推拉。

4. 油箱：油箱是液压站的储油部份，用于存储液压系统所需的液压油。

液压油在液压系统中起到润滑、冷却和密封的作用，保证液压系统的正常运行。

5. 滤清器：滤清器是液压站的过滤部份，用于过滤液压油中的杂质和污染物，保持液压油的清洁。

滤清器通常由滤芯和滤壳组成，通过滤芯的孔隙将液压油中的杂质拦截下来，确保液压系统的正常运行。

液压站的工作原理如下：1. 液压泵通过旋转或者往复运动产生液压能，将液压油从油箱中吸入，然后通过管道输送到液压阀。

2. 液压阀根据控制信号的输入，控制液压油的流量、压力和方向等参数。

液压阀的开关状态决定了液压系统的工作方式。

3. 当液压阀打开时，液压油进入液压缸，推动活塞运动。

液压缸的运动产生机械能，实现机械的推拉。

4. 当液压阀关闭时，液压油住手流动，液压缸住手运动。

液压系统保持静止状态，等待下一次控制信号的输入。

液压站的工作原理基于帕斯卡定律，即液体在封闭容器中的压力传递是均匀的。

当液压泵施加压力时，液压油会传递这个压力，并将其传递到液压缸中。

通过控制液压阀的开关状态，可以实现液压系统的各种操作，如提升、下降、推拉等。

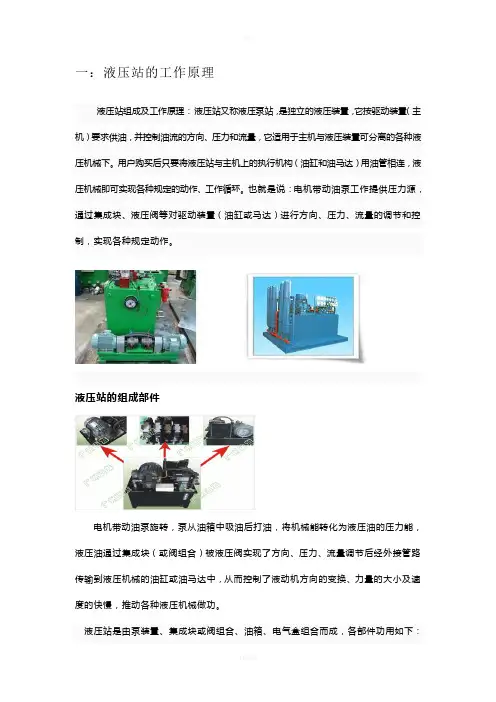

一：液压站的工作原理液压站组成及工作原理：液压站又称液压泵站，是独立的液压装置，它按驱动装置（主机）要求供油，并控制油流的方向、压力和流量，它适用于主机与液压装置可分离的各种液压机械下。

用户购买后只要将液压站与主机上的执行机构（油缸和油马达）用油管相连，液压机械即可实现各种规定的动作、工作循环。

也就是说：电机带动油泵工作提供压力源，通过集成块、液压阀等对驱动装置（油缸或马达）进行方向、压力、流量的调节和控制，实现各种规定动作。

液压站的组成部件电机带动油泵旋转，泵从油箱中吸油后打油，将机械能转化为液压油的压力能，液压油通过集成块（或阀组合）被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中，从而控制了液动机方向的变换、力量的大小及速度的快慢，推动各种液压机械做功。

液压站是由泵装置、集成块或阀组合、油箱、电气盒组合而成，各部件功用如下：泵装置——上装有电机和油泵，它是液压站的动力源，将机械能转化为液压油的动力能。

集成块——是由液压阀及通道体组合而成。

它对液压油实行方向、压力、流量调节。

阀组合——是板式阀装在立板上，板后管连接，与集成块功能相同。

油箱——是钢板焊的半封闭容器，上还装有滤油网、空气滤清器等，它用来储油、油的冷却及过滤。

电器盒——分两种形式：一种设置外接引线的端子板；一种是配置了全套控制电器。

另外液压站还装有滤油网、冷确器、加热器、空气滤清器等，它用于油的冷却、加热及过滤。

液压站的分类液压站的结构形式，主要以泵装置的结构形式、安装位置及冷却方式来区分。

上置立式旁置式1、按泵装置的机构形式、安装位置可分为：1）上置立式：泵装置立式安装在油箱盖板上，主要用于定量泵系统。

2）上置卧式：泵装置卧式安装在油箱盖板上，主要用于变量泵系统，以便于流量调节。

3）旁置式：泵装置卧式安装在油箱旁单独的基础上，旁置式可装备备用泵，主要用于油箱容量大250升，电机功率7.5千瓦以上的系统。

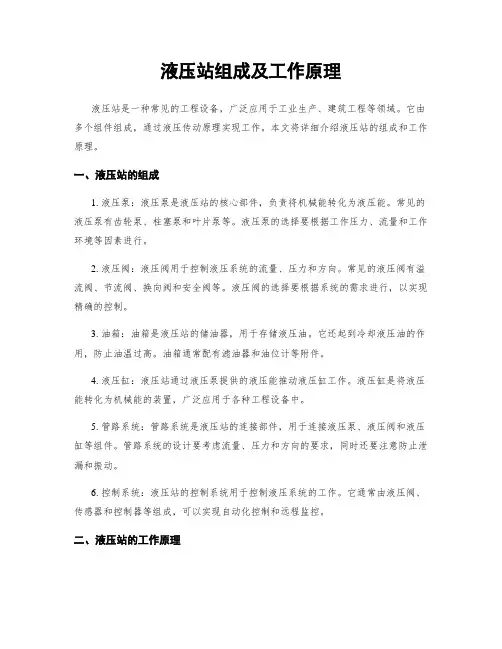

液压站组成及工作原理液压站是一种常见的工程设备，广泛应用于工业生产、建筑工程等领域。

它由多个组件组成，通过液压传动原理实现工作。

本文将详细介绍液压站的组成和工作原理。

一、液压站的组成1. 液压泵：液压泵是液压站的核心部件，负责将机械能转化为液压能。

常见的液压泵有齿轮泵、柱塞泵和叶片泵等。

液压泵的选择要根据工作压力、流量和工作环境等因素进行。

2. 液压阀：液压阀用于控制液压系统的流量、压力和方向。

常见的液压阀有溢流阀、节流阀、换向阀和安全阀等。

液压阀的选择要根据系统的需求进行，以实现精确的控制。

3. 油箱：油箱是液压站的储油器，用于存储液压油。

它还起到冷却液压油的作用，防止油温过高。

油箱通常配有滤油器和油位计等附件。

4. 液压缸：液压站通过液压泵提供的液压能推动液压缸工作。

液压缸是将液压能转化为机械能的装置，广泛应用于各种工程设备中。

5. 管路系统：管路系统是液压站的连接部件，用于连接液压泵、液压阀和液压缸等组件。

管路系统的设计要考虑流量、压力和方向的要求，同时还要注意防止泄漏和振动。

6. 控制系统：液压站的控制系统用于控制液压系统的工作。

它通常由液压阀、传感器和控制器等组成，可以实现自动化控制和远程监控。

二、液压站的工作原理液压站的工作原理基于帕斯卡定律，即在封闭的液体中，施加在任何一点上的压力都会均匀传递到液体中的每一个点。

液压站通过液压泵提供的液压能，将液压油送入管路系统，通过液压阀控制液压油的流量、压力和方向，从而推动液压缸完成工作。

液压站的工作过程如下：1. 液压泵启动：当液压站启动时，液压泵开始工作，将液压油从油箱中吸入，然后通过管路系统送入液压缸。

2. 液压阀控制：液压阀根据系统的需求控制液压油的流量、压力和方向。

例如，当需要推动液压缸向前运动时，液压阀打开，液压油进入液压缸的前腔，从而推动活塞向前运动。

3. 液压缸工作：液压油进入液压缸后，推动活塞运动，将液压能转化为机械能。

液压缸的运动可以实现线性运动或旋转运动，根据具体的工作需求进行设计。

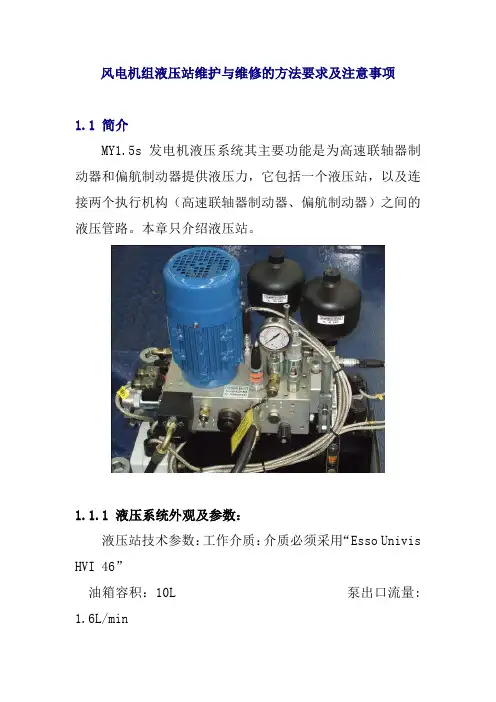

风电机组液压站维护与维修的方法要求及注意事项1.1 简介MY1.5s发电机液压系统其主要功能是为高速联轴器制动器和偏航制动器提供液压力，它包括一个液压站，以及连接两个执行机构（高速联轴器制动器、偏航制动器）之间的液压管路。

本章只介绍液压站。

1.1.1 液压系统外观及参数：液压站技术参数：工作介质：介质必须采用“Esso Univis HVI 46”油箱容积：10L 泵出口流量: 1.6L/min电机功率；0.75KW 正常工作压力; 160bar左右电机频率: 50Hz 电机转速；1450RPM电机电压；400v1.1.2各部件作用说明液压站系统示意图见下面《液压原理图》液位计（序号20）上的视窗用于直接目测油箱里面液位高低的情况；液温发讯器（序号21）用于实时监制油量的高低，当油温度超过70℃C时候，开关点断开报警；空气滤清器（序号30）用于油与空气交换，旋开盖帽可用作系统加油口和油液取样口；压力表组件（序号290）可灵活测量各个测压点的压力值，其本身并不和任何油路相贯通；进油过滤器（序号110）当过滤器外部指示器颜色由绿色变为红色，应及时更换滤芯以保证系统的正常运行；单向阀（序号120）其开启压力为0.5bar，用于对工作介质流向控制；溢流阀（序号130）其设定值为190bar，用于保护系统的最高压力不超过190bar，作为安全阀使用；手动泵（序号270）在电机不正常启动的紧急情况下使用，其配套的手柄放置油箱后侧，使用时插入手柄前后拉动数次以提升系统压力后与蓄能器（序号150）共同保持系统压力在一段时间内的稳定。

压力传感器（序号160）由1个模拟量（4-20mA）和2个开关量组成，模拟量用于实时检测系统压力值，2个开关量其上限值设定为160bar，下限值设定为140bar；蓄能器（序号150）正常情况下通过把液压能转化成弹性势能储存起来，当系统瞬时需要大量或系统压力出现波动时候，释放之前所储存的能量，另外当泵因停电或损坏时可以做为紧急动力源，起到系统保压的功能；溢流阀（序号250）其整定压力值为200bar，出厂时候已经铅封，现场不必再另行调节；截止阀（序号260），此阀正常工作时候为全关状态，打开即系统卸荷；减压阀（序号180），此阀为二通型减压阀，出口压力设定值为95bar。

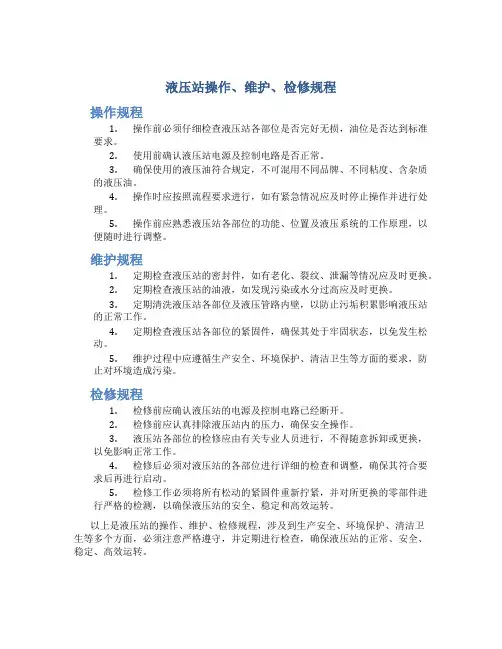

液压站操作、维护、检修规程
操作规程
1.操作前必须仔细检查液压站各部位是否完好无损，油位是否达到标准
要求。

2.使用前确认液压站电源及控制电路是否正常。

3.确保使用的液压油符合规定，不可混用不同品牌、不同粘度、含杂质
的液压油。

4.操作时应按照流程要求进行，如有紧急情况应及时停止操作并进行处
理。

5.操作前应熟悉液压站各部位的功能、位置及液压系统的工作原理，以
便随时进行调整。

维护规程
1.定期检查液压站的密封件，如有老化、裂纹、泄漏等情况应及时更换。

2.定期检查液压站的油液，如发现污染或水分过高应及时更换。

3.定期清洗液压站各部位及液压管路内壁，以防止污垢积累影响液压站
的正常工作。

4.定期检查液压站各部位的紧固件，确保其处于牢固状态，以免发生松
动。

5.维护过程中应遵循生产安全、环境保护、清洁卫生等方面的要求，防
止对环境造成污染。

检修规程
1.检修前应确认液压站的电源及控制电路已经断开。

2.检修前应认真排除液压站内的压力，确保安全操作。

3.液压站各部位的检修应由有关专业人员进行，不得随意拆卸或更换，
以免影响正常工作。

4.检修后必须对液压站的各部位进行详细的检查和调整，确保其符合要
求后再进行启动。

5.检修工作必须将所有松动的紧固件重新拧紧，并对所更换的零部件进
行严格的检测，以确保液压站的安全、稳定和高效运转。

以上是液压站的操作、维护、检修规程，涉及到生产安全、环境保护、清洁卫
生等多个方面，必须注意严格遵守，并定期进行检查，确保液压站的正常、安全、稳定、高效运转。

液压站操作维护检修规程IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】液压站操作规程1、概况：液压站主要有开式油箱、叶片泵、柱塞泵、压力阀、方向阀、流量阀、蓄能器、冷却器、压力表、过滤器、压差控制器、压力继电器、内外管路等主要元器件组成。

液压站为以下设备提供动力：拉矫机拉坯液压缸、拉矫机矫直液压缸、中包台车液压缸、推钢油缸等。

2、主要性能参数：系统设计压力：15Mpa系统工作压力：10Mpa设计流量：170L/min油箱容积：2.5m3工作介质：68#抗磨液压油柱塞泵：A4VSO71DR/10R-PPB13NOO柱塞泵：A4VSO125DR/22R-PPB13NOO单联叶片泵：YB1-E40FF先导式溢流阀：DB10-1-30/315先导式卸荷阀：DA30-1-30/80先导式减压阀：DR20-2-30/200Y调速阀：Z2SF16—30/S2单向阀：压力表：Y100×25Mpa二位四通电液换向阀：4WEH16J50B/6EG24NETZ5L三位四通电磁换向阀：4WE10D31B/OFCG24N9Z5L高压进油过滤器滤芯：HBX-250*10Q回油过滤器滤芯：SFAX-400*203、液压站操作规程：①操作人员开机前，应先和各相关人员取得联系，确认无误后方可送电试车。

②液压开泵前应检查液压系统范围内所应开泵阀门是否打开。

③开泵后应定时检查各种自动装置是否达到规定值，能否动作和达到技术及安全检测要求。

④依次缓慢打开蓄能器及各流进油口阀门，带负荷运行。

⑤液压站内系统上的各种安全阀、溢流阀、压力发讯器不得随意进行调动。

⑥当满足生产工艺前提下，不要同时开两台泵，并禁止把回油凡尔关闭。

⑦停机后，当液压站压力卸荷后，观察各压力表是否归零。

⑧在检修液压系统、液压元件、油缸、管路捉漏时，需停泵，并放散压力至零位时，才能进行检修，以免发生事故。

⑨液压站内应保持清洁无油污，闲杂人员一律不得进入液压站乱动设备，以免发生危险。
