USB接口针脚定义，插口针脚识别我曾经很早以前就在电子市场找USB手机充电器，但是都一个毛病，就是我把手机插到USB 充电器上没有反映，我怀疑是电压不够造成的，这两天看着自己的充电器一大堆（缘于丢了一堆NOKIA手机）所以想找一个自己玩玩。

好了说说怎么做的吧首先准备一下工具先。

很简单，一个废弃的NOKIA手机充电器，能不能充电无所谓了，关键是要前面的接头。

然后是usb头，可以找一个废弃的USB鼠标，USB延长线，坏USB 的电风扇，USB的HUB。

等等等等，只要一个USB头就可以，注意，一个就行了啊，不用准备那么多，然后黑胶布，绝缘的，电工用的防水胶布也可以，然后万用表一个。

先用万用表看看充电器的输出电压，NOKIA是普通的环形的接头，中间的芯是正+ ，环是负- ，理论上电压应该是按照NOKIA充电器上写的，3.7v，但是实际测量缺是10.3V，不知道为什么，姑且不管那么多，然后剪断，喀嚓。

NOKIA充电器里面只有两根线，一根黑色，一根白色，黑色的是外环，白色的是芯，也就是说白色是正极，黑色是负极，哦可，充电器先扔一边。

现在看USB延长线，先不用量，直接喀嚓，然后里面是四根线，红黑，然后两个其他的线，红是正极，黑是负极，我测了一下，电脑输出的应该是5V，但是实际测量是4.7V左右，还行吧，凑活用吧。

剩下的就很简单了，充电器的白色跟USB的红色接上，黑色跟黑色接上就OK了，测量一下，NOKIA充电器的与手机连接的一头，恩，果然是4.7V的输出。

据说电脑输出的电流比较小，有些新款的NOKIA手机，可能导致充不上电，老式的肯定没问题。

USB接口通常只有4根线，两根电源线和两根数据信号线，故信号是串行传输的。

USB接口也称为串行口，usb2.0的速度可以达到480Mbps。

可以满足各种工业和民用需要。

USB接口的输出电压和电流是：+5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。

3.5mm插头‎最常见的立‎体声耳机分‎三层，标准分布为‎“左右地红白‎”（从端部到根‎部依次是左‎声道、右声道、地线，其中左声道‎常用红色线‎皮，右声道常用‎白色的）。

最常见的是‎银白色的和‎铜黄色的，银色的是铜‎镀银，铜黄色的就‎是铜。

由于银的稳‎定性和电子‎工程性优于‎铜，所以铜镀上‎银后可以升‎级使用该插‎头设备的用‎户体验。

USB接口‎USB是一‎种常用的p‎c接口，他只有4根‎线，两根电源两‎根信号，故信号是串‎行传输的，usb接口‎也称为串行‎口，usb2.0的速度可以‎达到480‎M bps。

可以满足各‎种工业和民‎用需要.USB接口‎的输出电压‎和电流是： +5V 500mA‎实际上有误‎差，最大不能超‎过+/-0.2V 也就是4.8-5.2V 。

usb接口‎的4根线一‎般是下面这‎样分配的，需要注意的‎是千万不要‎把正负极弄‎反了，否则会烧掉‎u s b设备‎或者电脑的‎南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data-USB接口‎定义图USB接口‎定义颜色一般的排列‎方式是：红白绿黑从‎左到右定义：红色－USB电源‎：标有－VCC、Power‎、5V、5VSB字‎样白色－USB数据‎线：（负）－DATA-、USBD-、PD-、USBDT‎-绿色－USB数据‎线：（正）－DATA+、USBD+、PD+、USBDT‎+黑色－地线： GND、Groun‎dUSB接口‎的连接线有‎两种形式，通常我们将‎其与电脑接‎口连接的一‎端称为“A”连接头，而将连接外‎设的接头称‎为“B”连接头(通常的外设‎都是内建U‎S B数据线‎而仅仅包含‎与电脑相连‎的“A”连接头)。

USB接口‎是一种越来‎越流行的接‎口方式了，因为USB‎接口的特点‎很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨‎等等，所以如今有‎许多打印机‎、扫描仪、数字摄像头‎、数码相机、MP3播放‎器、MODEM‎等都开始使‎用U SB做‎为接口模式‎，U SB接口‎定义也很简‎单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地串口主板一般都‎集成两个串‎口，可Wind‎o ws却最‎多可提供8‎个串口资源‎供硬件设置‎使用(编号COM‎1到COM‎8)，虽然其I/O地址不相‎同，但是总共只‎占据两个I‎R Q(1、3、5、7共享IR‎Q4，2、4、6、8共享IR‎Q3)，平常我们常‎用的是CO‎M1～COM4这‎四个端口。

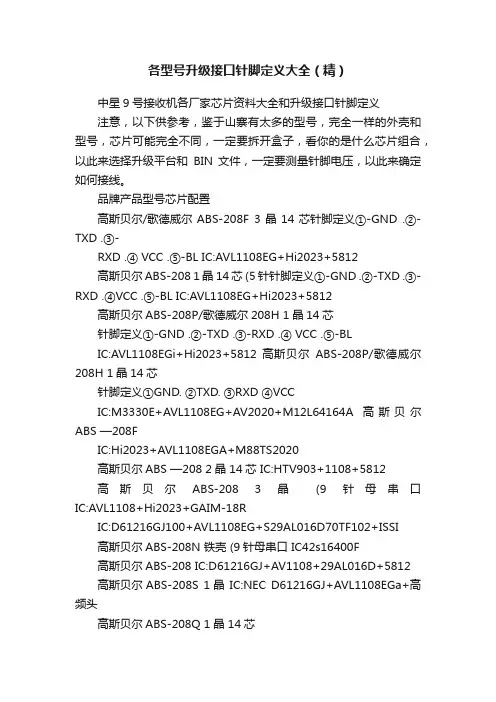

各型号升级接口针脚定义大全（精）中星9号接收机各厂家芯片资料大全和升级接口针脚定义注意，以下供参考，鉴于山寨有太多的型号，完全一样的外壳和型号，芯片可能完全不同，一定要拆开盒子，看你的是什么芯片组合，以此来选择升级平台和BIN 文件，一定要测量针脚电压，以此来确定如何接线。

品牌产品型号芯片配置高斯贝尔/歌德威尔ABS-208F 3晶14芯针脚定义①-GND .②-TXD .③-RXD .④ VCC .⑤-BL IC:AVL1108EG+Hi2023+5812高斯贝尔ABS-208 1晶 14芯 (5针针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:AVL1108EG+Hi2023+5812高斯贝尔ABS-208P/歌德威尔208H 1晶14芯针脚定义①-GND .②-TXD .③-RXD .④ VCC .⑤-BLIC:AVL1108EGi+Hi2023+5812 高斯贝尔ABS-208P/歌德威尔208H 1晶14芯针脚定义①GND. ②TXD. ③RXD ④VCCIC:M3330E+AVL1108EG+AV2020+M12L64164A 高斯贝尔ABS —208FIC:Hi2023+AVL1108EGA+M88TS2020高斯贝尔ABS —208 2晶 14芯 IC:HTV903+1108+5812高斯贝尔ABS-208 3晶(9针母串口IC:AVL1108+Hi2023+GAIM-18RIC:D61216GJ100+AVL1108EG+S29AL016D70TF102+ISSI高斯贝尔ABS-208N 铁壳 (9针母串口 IC42s16400F高斯贝尔ABS-208 IC:D61216GJ+AV1108+29AL016D+5812高斯贝尔ABS-208S 1晶IC:NEC D61216GJ+AVL1108EGa+高频头高斯贝尔ABS-208Q 1晶 14芯IC:AVL1108EGA+M3330E+M12L64164A+AV2020海尔2晶10芯IC:HI2023E+1108+5812海尔高清OST-666 2晶6芯IC:M88VS2000+241674K.1+M88TS2020海尔高清OST-666 3晶12芯IC:High032E+His121+M88TS2020海尔3晶10芯(9针接口IC:HI2023E+1108+5812+ESMTM12L64164A-GNR1T80AB 海尔高清OST-666 2晶6芯 IC:Hi2023E+3160+TS2020欧视达ABS-209B 3晶10芯 IC:GX3001+GX1121+LW37欧视达ABS-209B 3晶11芯 IC:GX3001+5037+8211欧视达ABS-309B 3晶11芯 IC:GX3001+GX1121+MGCE5037 欧视达AS-900S 1晶11芯 IC:GX6121+25L80+LW37城市之宝BEX868 Y32S-93AT 2晶10芯IC:HTV903F+AVL1108+TS2020通达Y35S-8BAT/Y35S-8CAT 2晶10芯IC:HTV903+AVL1108+5812通达Y30S-01BT 2晶12芯 IC:HTV903+AVL1108+2020皇朝HSR-268 10芯 IC:Hi2023+AVL1108+5812小霸王TDX-668E ABS-S1 1晶6芯IC:Hi2023+Hi3102+FT8211+HT1117天地星小霸王TDX-328B 1晶10芯 IC:ALi M3328F+5810天地星小霸王TDX-668A (9针接口 IC:HI2023+1108+夏普头天地星小霸王TDX-668B 2晶振IC:HTV903+AVL1108EGA+RDA5812+25L8005 天地星小霸王(三星数码王TDX-668B 单晶6芯 .针脚定义①-TXD ②-RXD ③ VCC ④-GND ⑤-BLIC:Hi2023E+RDA5812+AVL1108E+MXT8211a+25L8005天地星（原大盒中星九号）3晶 IC:Hi2023+1108+5037天地星TDX-668B 2晶10芯 IC:Hi2023+AVL1108+5812天地星小霸王TDX-668C 2晶 6芯IC:HTV903+AVL1108EGA+RDK5812+25F80小霸王TDX-328B 1晶10芯 IC:ALi M3328F+5810小霸王TDX-668B 6芯 IC:Hi2023+RDA5812+AVL1108E小霸王TDX-668B 2晶 6芯 IC:HTV903+1108+5812小霸王TDX-668E 1晶 6芯 IC:Hi2023EC+Hi3121+5812小霸王TDX-668E 2晶 6芯 IC:HTV903+1108+5812小霰王XC-B298 1晶 12芯 IC:HTV903-RDA5812-AVL1108小霸王ABS-1388 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023EC+Hi3121+AV2020 小霸王ABS-1688 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023EC+Hi3122E+5812 小霸王GF902 IC:AVL1118a+AV2020+EN25F80索尼高清ABS-S 258 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023EC+Hi3122E+5812索尼高清ABS-S 258 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi3102E+Hi2023EC+AV2020 太阳红TYH-279ABS/289ABS/299ABS 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023EC+Hi3121+AV2020 松下科技星TDX-668B1/松下科技星-668E IC:Hi3102E+Hi2023EC+5812松下科技星TDX-668B 2晶6芯IC:HTV903FH42+AVL1108EGA+RGK5812 松下科技星668B 2晶6芯 Hi2023(E0908+EVl1108EG2+5812松下科技星-668C 2晶 6芯针脚定义①-RX .②-TX .③-GND .④ VCC. ⑤-BLIC:AVL1108EG+HTV903F+5812松下科技星668E 2晶6芯 IC:HV903+AVL1108E+5812松下科技星/海尔数码/海信数码单双晶6芯IC:Hi2023E+Hi3102(Hi3121+5812 松下科技星TDX-668B 2晶 6芯针脚定义①-RXD .②-TXD .③-GND .④ VCC. ⑤-BLIC:Hi2023+AVL1108+5812+25L8005 松下高清 SX168 3晶 6芯IC:HTV903F+AVL1108+AV2020松下数码王P-269A 2晶 6芯 IC:Hi2023E+Hi3122+AV2020松下高清OST168 2晶10芯 IC:Hi2023E+Hi3121+AV2020松下科技PS-228 11芯 IC:Hi2023+Hi3122+5812松下科技PS-228 2晶6芯IC:M88VS2000+M88TS2020+ES261474K松下科技PS-228 1晶12芯N88VS2000+ES261344K+M88TS2020高频头+T25P80+S163816STS 松下科技PS-228 2晶IC:HTV903+1108+2020 松下科技PS-228 2晶10芯IC:GX3001+GX1211+5812松下数码王OST-266 10芯 (4针针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023E+Hi3106+2020松下数码王OST-266 2晶6芯IC:M88VS2000+M88TS2020+261414k+25F80 松下数码王OST-266 2晶 6芯 IC:Hi2023E+Hi3102E+ M88TS2020+MXT8211 松下高清OST-466 2晶10芯IC:Hi2023e+Hi3121+MBBTS2020+MBDA80CG 松下科技星3晶6芯 IC:Hi2023+AVL1108+WGCE5037松下科技星. 海尔数码. 海信数码单双晶+6芯IC:Hi2023E+Hi3102(3121+5812 中星科技单晶14芯IC:Hi2023E+1108+5812+25L8单晶14芯中星科技ZG-N02 12芯 IC:GX3001+AV2020中星科技 2晶 10芯针脚定义①-GND ②-RXD ③-TXD ④ VCCIC:Hi2023EC+Hi3102E+5812+M12L64164A 中兴科技ABS-S323 2晶 10芯IC:Hi2023EC+HI3102E+5812+M12L64164A村村通ABS-S323- 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023EC+Hi3122E+5812村村通 2晶6芯 IC:HN4+0001+5812村村通ZL5188 1晶13芯 IC:HTV903+1108+SHARP高频头村村通ZL-5188A 2晶11芯 IC:HTV903+AVL1108+RDK5812 村村通ZL-5188B 2晶13芯 IC:HTV903+AVL1108+RDK5812 村村通ZL-5188B 2晶10芯 IC:HTV903+AVL1108EGA+5812 村村通ZL5188B 1晶13芯 IC:HTV903+AV1108+SHARP6306 村村通ZJ-11 IC:HTV903+1108+夏普头S7ZH6306村村通wx-666 3晶10芯 IC:GX3001+GX1121+RDK5812村村通ZL-6188 2晶10芯 IC:HTV903+AVL1108EGA+5812村村通ZL-6188C 10芯 IC:GX3001+GX1121+RDK5812村村通DTH(铁壳 3晶12芯 IC:AVL1108EG+HTV903F+AV2020 村村通001 3晶10芯 IC:GX3001+GX1121+RDK5812村村通ABS-S GD-1008 3晶10芯IC:Hi2023E+AVL1108E+ZL10037+F16-100HIP村村通ABS-S888A IC:Hi2023EC+Hi3121+ET8211+RDA5812+25X80视美人ABS-S PS-1288 2晶10芯IC:Hi3102E+Hi2023EC+AV2020视美人PS-1288 ICM88VS2000+ES256454K+M88TS2020视美人 2晶10芯 IC:Hi2023+3106+AV2020太平鸟HJ321 3晶10芯针脚定义①-GND .②-RXD .③-TXD .④ VCCIC:GX3001+GX1121+TS2020 太平鸟HJ321 3晶11芯IC:GX3001+GX1121+5812焦点yj5888 2晶10芯 IC:HTV903+AVL1108+RDA5812幸运之星YJ5988 2晶10芯IC:HTV903F+AVL1108EGa+AV2020克莱尔HT701 1晶10芯IC:AVL1108EG+HTV903F+M88TS2000中电电子J-6288 ABS-S 3晶12芯 IC:GX3001+GX1121+5812 小福星 3晶 11芯针脚定义①-GND .②-(空.③-RXD .④-TXDIC:GX3001+GX1121+5812 东仕DIS-2000K 单晶10芯IC:HTV903F+AVL1108E+AV2020Souy Ericsson英文机 2晶10芯 IC:GX3001+GX1121+AV2020 歌德威尔ABS-208H/高斯贝尔208P 3晶14芯针脚定义①-GND .②-TXD .③-RXD .④ VCCIC:M3330E+AVL1108EG+AV2020+M12L64164吉祥ABS-208CIC:Hi2023+AVL1108EGa+GST GAIM-18R ABS-STUNER吉祥ABS-2009B 3晶 14芯 IC:GX3001+GX1121+RDK5812吉祥ABS-2009大铁壳 2晶 IC:GX3001+GX1121+夏普高频头ABS-2009 2晶 12芯 IC:HTV903+1108+GAIM-18R歌德威尔ABS-208 3晶 6芯 IC:D61216GJ+1108+5812歌德威尔ABS-208 3晶 14芯 (9针接口 IC:M3330+1108+5812 ABS-S LX-3688A 1晶12芯 IC:GX3001+GX1121+5812现代 V4、V5 3晶9芯IC:GX3001+GX1121+5812+EN25D80+HY57V641620ETP-6 集信科技 V6铁壳(海尔机芯 3晶9芯针脚定义① VCC .②-TXD .③-RXD .④-GND IC:1108EG(Hi3121+Hi2023+5812. 集信科技V4.V6(铁壳2晶9芯( B型针脚定义① VCC .②-RXD .③-TXD .④-GNDIC:0001(GX3001+HN4F74+5812 集信科技 V4 .V6(铁壳 2晶 10芯针脚定义① VCC. ②-RXD . ③-TXD . ④-GNDIC:00001(GX3001+HN4LSW+S6416AHTA+5812集信科技V4.V6(铁壳IC:HN4LSW+S6416AHTA-6BZH+EN25F80-1000CP+5812 集信科技 V4.V6(铁壳IC:0002P1M43700ta06+5812+EN25F80+TM8211+POL4558 集信科技 V4.V5 1晶10芯 (A型针脚定义① VCC .②-RXD .③-TXD .④-GNDIC:0002(GX6121+5812+M12L64164A 艾雷特 2晶10芯IC:M88VS2000+ES256454K+M88TS2020艾雷特V5 IC:HN4F910931M2EE+0001G1K729-1TA060932+5812艾雷特ALT5812 IC:GX3001+GX1121+5812艾雷特ALT600A 2晶 11芯 IC:M3330E+AVL108的+夏普高频头艾雷特ALT600A/吉祥ABS-2009 2晶 IC:GX3001+GX1121-ES29L160FB+SHARP高频头艾雷特ALT600GIC:HTV903+AVL1108+25L160+ST2020(Y32S-8BAT 081113 艾雷特ALT6812 1晶 10芯 IC:GX6121+RDA5812+ZB-1A艾雷特ALT6815 1晶 10芯 IC:GX6121-RDA5812-2B-1A艾雷特ALT7815 3晶 10芯 IC:GX3001+1121+TS2020艾雷特 1000 黑珍珠 V4.V5 1晶 10芯IC:0002(GX6121+EEPLDA+5812+M12L64164A 艾雷特alt 7812 3晶10芯IC:GX3001+GX1121+5812艾雷特ALT7812 3晶11芯针脚定义① VCC .②-RXD .③-TXD .④-GND IC:GX3001+GX1121+5812艾雷特ALT600c 2晶10芯 IC:GX3001+GX1121+5812艾雷特ALT600c 2晶11芯 IC:GX3001+GX1121+5812艾雷特ALT600c 1晶11芯 IC:CH216H+AVL1108+C6XS-8CA 深圳亿通DVB-V5 10芯IC:HN4N46+EN25F80+G1N540-1TA06+IS42S16400-7T+5812 亿通电子WS-3688ZL 1晶10芯IC:Hi2023EC+Hi3102E+AV2020中大WS-3688ZJ (铁壳 1晶 10芯针脚定义①-GND .②-RXD .③-TXD .④ VCC IC:Hi2023EC+Hi3102E+AV2020 中大WS-3688ZJ (铁壳 2晶 10芯IC:Hi2023+AVL1108EG+夏普高频头皇视HSR-208A 2晶10芯 IC:Hi2023E+AVL1108EG+AV2020 皇视HSR-208B 2晶10芯 IC:Hi2023+1108+2020皇视HSR-208B 单晶10芯 IC:3330+1108+2020皇视HSR-208B 单晶10芯针脚定义①-GND ②-TXD ③-RXD ④-VCC IC:Hi2023EC+Hi3102+AV2020 皇视HSR-2090 2晶11芯IC:Hi2023+1108EGa+夏普头++EN29LV160皇视HSR-210A 单晶6芯 IC:Hi2023ec+Hi3122e+AV2020皇视HSR-260A 铁盒 2晶10芯 IC:Hi+1108+SHARP夏普头皇视HRS-268 3晶10芯 IC:Hi2023EC+Hi3102E+AV2020皇视HRS-268 2晶10芯 IC:Hi2023EC+Hi3121+5812皇视HSR-268 单晶10线 IC:HTV903+AVL1108+5812皇视HSR-268 单晶10线 IC:Hi2023+Hi3121+AV2020皇视HRS-268 3晶10芯 IC:Hi2023EC+AVL1108+5812皇视HSR-260B 3晶10芯 IC:Hi2023+1108+2020皇视HSR-260B/索尼高清258 1晶10芯IC:2023E+3121+AV2020皇视HSR-260B 3晶10芯 IC:HI2023+1108+5812皇朝HSR-268 10芯 IC:Hi2023+AVL1108+5812凯恩斯KES-2066S 6芯针脚定义①-TXD .②-RXD .③ VCC .④-GND .⑤-BLIC:Hi3122E+Hi2023ECE+N25F80 凯恩斯KES-2077Z 1晶 6芯针脚定义①-TXD .②-RXD .③ VCC .④-GND .⑤-BLIC:Hi2023EC+3122E+5812 凯恩斯2077ABS 2晶10芯IC:M3330+AVL1108+5812凯恩斯2077ABS 2晶 10芯 IC:Hi2023+1108E+5812+25L800 凯恩斯KES-2088S 2晶6芯 IC:Hi2023EC+HI3102E+RDA5812 凯恩斯KES-2088S 2晶 10芯 IC:Hi2023EC+HI3102E+RDA5812 凯恩斯KES-2088S 2晶 6芯针脚定义①-TXD .②-RXD .③ VCC .④-GND .⑤-BLIC:Hi2023EC+HI3122E+RDA5812 凯恩斯KES-2088Z (5针.针脚定义①-TXD .②-RXD .③ VCC .④-GND .⑤-BLIC:Hi2023EC+HI3102E+RDA5812 凯恩斯KES-2099S 2晶 6芯IC:Hi2023EC+Hi3102E+5812+25L80凯恩斯KES-2188T 3晶 10芯 IC:Hi2023+1108+5812凯恩斯KES-2188T 3晶 12芯 IC:Hi2023+1108E+5037凯恩斯KES-2288S 3晶10芯IC:M3330E+AVL1108+RDA5812+M12L64164A 凯恩斯KES-2688b 2晶 10芯 IC:Hi2023e+1108e+5812凯恩斯KES-2688S 2晶 10芯 IC:Hi2023e+1108e+5812凯恩斯KES-2788S 3晶 10芯 IC:Hi2023E+AVL1108EGa+5812 凯恩斯KES-2788S 2晶 6芯 IC:Hi2023EC+Hi3122E+5812凯恩斯KES-5188 11芯 IC:HTV903+AVL1108EGA+AV2020凯恩斯KES-5188A 铁盒 2晶 10芯IC:HTV903F+AVL1108+RDK5812+F80+PT8211 凯恩斯KES-5188B 2晶 13芯IC:HTV903+RDA5812+AVL1108+8211+F80 美路 3晶 13芯 IC:Hi2023E+1108+2119美路 2晶 12芯 IC:GX3003+GX1121+5812美路MR-1809 IC:Hi2023E+AVL1108E+高频头MAX2119C美路MR-5598铁壳 3晶 12芯 IC:GX3003+GX1121+5812美路MR-5598 3晶 12芯针脚定义① VCC. ②-RXD .③-TXD .④-GNDIC:Hi2023E+1108+2119C美路-5798 IC:Hi2023E+1108+2119C美路-5598 IC:Hi2023+1108+GAIM-18R+29lv160ZY 5518A 2晶 10芯 IC:Hi2023E+3102E+5812万利达ZY-5518A 1晶 6芯 ((5针 IC:Hi2023E+Hi3102E+5812 万利达ZY-5518A 2晶10芯 IC:CX3001+GX1121+5812万利达ZY-5518A 3晶10芯 (9针接口 IC:Hi2023+1108+5812 长虹新一代 3晶10芯 IC:HI2023E+1108E+FL016ALF长虹新一代，海尔数码、海信数码单双晶体6芯IC:HI2023E+3102(3121+5812 长虹数码CH930 3晶12芯IC:HTV903F+1108+AV2020+M80长虹精品TC-6688ABS 2晶10芯IC:HTV903+AVL1108EG+5812长虹精工YJ5978 1晶10芯 IC:HTV903F+1108EGa+2000+F80-100+8211长虹KES-2099S 2晶5芯 IC:Hi2023+Hi3102E+5812长虹KES 2晶 6芯 IC:Hi2023+Hi3102+5812长虹CH920 3晶6芯 IC:HTV903F+1108EGa+AV2020+25L80 航天天信WTD198J 2晶12芯 (9针接口IC:GX3001+GX1121+5812+ES29LV160FB-70TG 航天珠江WTD-198J 2晶12芯IC:GX3001+GX1121+5812航天珠江 ABS-209B IC:GX3001+GX1121++WGSE5037航天数码ABS-3809 2晶12芯 IC:GX3001+GX1121+5812航天直播HT-168 3晶12芯 IC:Hi2023+1108+夏普头航天高清王-HS-166 2晶12芯IC:Hi2023EC+Hi3102E+RDA5812航天高清王HS-169 2晶12芯针脚定义①-GND .②-TX .③-RX .④-VCC IC:Hi2023EC+3122+5812天诚TCD-219 2晶 10芯 IC:Hi2023EC+Hi3121+5812天诚TCD-219ABS 2晶10芯 IC:M3330E+AVL1108EGA+5812 天诚TCD-299Z 2晶10芯 IC:Hi2023+3206+5812天诚TD-299Z 2晶5芯 IC:Hi2023+3206+5812天诚TD-2992 2晶6芯IC:Hi3122E+Hi2023E+5812+F80+MXT8211天诚539 2晶10芯 IC:HTV903+AV1108+5812天诚519型 2晶10芯 IC:HTV903+1108E+5812天诚TCD-239ABS 3晶10芯 IC:M3330+1108+5812天诚TCD-239ABS 2晶10芯 IC:Hi2023+1108E+5812天诚TCD-239 2晶10芯 IC:M3330E+1108E+5812天诚TCD-279 2晶10芯 IC:Hi2023EC+Hi3102E+5812天诚TCD-299ABS 2晶10芯 IC:Hi2023EC+Hi3121+5812天诚TCD-319ABS 3晶10芯IC:Hi2023E0914+AVL1108EGa+RDA5812天诚TCD-319ABS 3晶12芯 IC:Hi2302+AVL1108+5037天诚TCD-369ABS 3晶10芯 IC:Hi2023+1108+5812天诚TCD-369ABS 3晶10芯 IC:M3330E+1108+5812天诚TCD-369ABS 3晶5芯 IC:Hi2023+1108+WCGE5037天诚TCD-509ABS 3晶10芯 IC:M3330E-AVL1108EGa-5812 天诚TCD-509ABS 10芯(5针IC:Hi2023+AVL1108+5812+M12L6416A天诚TCD-539ABS 2晶10芯 (5针针脚定义①-RX .②-TX .③ VCC .④-GND .⑤-BLIC:M3330E+AVL1108+25L80+5812 天诚TCD-579ABS 2晶10芯IC:Hi2023+Hi1108+5812天诚TCD-579ABS 3晶10芯IC:HiM3330+AVL1108EGa+RDA5812天诚TCD-589ABS 3晶10芯 IC:Hi2023+1108+5812天诚TCD-689ABS 铁壳机2晶12芯(9针接口IC:Hi2023+AVL1108+夏普头天诚TC-ABS1108A 11芯IC:Hi2023EC+AVL1108+5812TCD--239ABS 2晶10芯 IC:M3330E+AVL1108E+5812TCD-339ABS 3晶10芯 (9针接口 IC:Hi2023+1108+5812TCD-509ABS 3晶10芯IC:Hi2023E0915+AVL1108EGa+RDA5812TCD-509ABS 2晶10芯 (5针 IC:Hi2023EC+HI3121+5812TCD-519ABS 2晶10芯 IC:Hi2023+AVL1108+5812TCD-599 2晶10芯 IC:M3330+AVL1008+5812TCD-219ABS 2晶振 10芯针脚定义①-TXD .②-RXD .③-VCC .④-GND .⑤-BLIC:Hi2023EC+Hi3121+5812爱普思DVB-2568 3晶10芯 IC:HTV903+1121+2020卓异5518A 3晶10芯 IC:Hi2023E+1108+5812卓异5518A(铁壳3晶11芯 IC:Hi2023E+1108+5812卓异5518A(铁壳2晶11芯 (9针接口 IC:Hi2023+1108+夏普独立高频头卓异5518A G 1晶10芯爱百信针脚定义①-GND .②-TXD .③-RXD .④ VCC IC:HTV903+AVL1108+5812卓异ZY-5518A G 驰骋天下针脚定义①-GND .②-RXD .③-TXD .④ VCC IC:HTV903+AVL1108+5812+F80 卓异5518AG 2晶11芯针脚定义①-GND .②-RXD .③-TXD .④ VCC ⑤-BL IC:Hi2023E+1108+5812 卓异ZY-5518A H 春 1晶6芯针脚定义①-GND .②-TXD .③-RXD .④ VCC IC:GX3001+5812+25L8005卓异ZY-5518A H 春 2晶10芯针脚定义①-GND .②-TXD .③-RXD .④ VCC .⑤-BLIC:Hi2023E+HI3121+5812+F25L008A 卓异ZY-5518A H 秋针脚定义①-GND .②-RXD .③-TXD .④ VCC 升级接口在内部PCB 上IC:GX6121+5812+F80 卓异ZY-5518A H 秋 1晶10芯针脚定义①-GND .②-RXD .③-TXD .④ VCC ⑤-BLIC:Hi2023EC+Hi3102E+5812+F80-100 卓异ZY-5518A H至尊王牌 2晶10芯针脚定义①-GND .②-TXD .③-RXD .④ VCCIC:GX3001+GX1121+5812+25L8005 卓异ZY-5518A H 财富 2晶6 芯针脚定义①-GND .②-TXD .③-RXD .④ VCC .⑤-BL IC:芯片掩磨+5812+80L100绿达PS-1288 3晶12芯 IC:Hi2023E+ABS090520+M88TS2020 绿达PS-1288 2晶12芯 IC:Hi2023+Hi3021+AV2020绿达视美人\卓异 1晶10芯 IC:Hi2023EC+Hi3121+2020绿达金统帅 3晶10芯 IC:M3330+1108+5812三星DQ88/DQ66 IC:HTV903F+AVL1108+AV2020三星高清王 2晶12芯 IC:GX3001+GX1121+5812三星高清 DQ88 3晶12芯 IC:HTV903F+AVL1108+AV2020三星数码王TDX668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④ VCC. ⑤-BL IC:Hi2023+1108+5812三星数码王TDX668B 2晶6芯 IC:HTV903F+AVL1108E+5812 三星数码王668C 2晶6芯 IC:HTV903F+AVL1108E+5812三星数码王TDX668E 1晶6芯 IC:Hi2023EC+3102C+5812三星HSR-208C 1晶10芯IC:Hi2023E+Hi3102+MXT8211+AV2020+F25L08pA 三星小霸王ABS-S 2009 2晶10芯 IC:CX3001+CX1121+5812三星小霸王2900 (9针接口 IC:Hi2023E+AVL1108+MAX2119 三星王国-KL6350 1晶11芯IC:HTV903+AVL1108EGa+EDA5812开门红KSP638 2晶10芯 IC:HTV903F+AVL1108E+AV2020开门红KSP638 1晶10芯 IC:CT216H+AVL1108EGa+AV2020 日立创新TDX-668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④ VCC. ⑤-BL IC:Hi2023+AVL1108+5812 志高之星HS166 2晶12芯IC:Hi3102+Hi2023+5812志高之星HS169 2晶12芯IC:Hi2023EC+Hi3012E+RDA5812A+EM638165TS-6G 金牛ABS-1108 3晶10芯 IC:Hi2023+1108+5812小灵通 2晶6线 IC:Hi2023+1108+5812福临门ABS-S 3晶9线 IC:GX1121+GX3001+5812C60S-93AT 单晶10芯 IC:CT216H+AVL1108EGa+AV2020ABS-2301 单晶10芯针脚定义①-GND. ②-TXD. ③-RX .④ VCCIC:Hi2023EC+Hi3211E+5812+25L8005 其乐达CT216 2晶10芯IC:CT216+1108+AV2020科海6228 1晶11芯IC:HTV903+AVL1108EGa+RDa5812+25X16AVSIG科海6228-CT216H 1晶11芯IC:CT216H+1108EGa+M88TS2020科海C623S-91AT 单晶10芯 IC:CT210H+AVL1108+2020科海炫彩6888 IC:HTV903+AVL1108EGa+RDa5812科海2888（小天使）2晶10芯IC:HTV903+AVL1108EGa+RDa5812大旗920 3晶12芯 IC:HTV903+AVL1108+AV2020大旗DQ920 3晶12芯 IC:GX3001+GX1121+5812+25X16大旗930 3晶12芯 IC:HTV903+AVL1108+AV2020众昌电子ABS--2088 2晶10芯 IC:Hi2023+AVL1108+5812众昌电子ABS-2087 2晶10芯 IC:M3330+AVL1108+5812创维S600 3晶 IC:M3330E+AVL1108E+5812创维新一代 3晶10芯 IC:Hi2023E+1108+5037+FL016A中广通XC-B188 3晶12芯 IC:GX3001+GX1121+5812深圳知音ABSTAR KT-2309 3晶10芯IC:Hi2023+AVL1108E+5812知音科技ABSTAR KT1028H 2晶振10芯IC:Hi2023+AVL1108+GST GAIM-18R铁壳ABS-2009 2晶11芯 IC:Hi2023+1108+夏普头王牌数码OST-366 2晶6芯针脚定义①-GND ②-RXD .③-TXD .④ VCC IC:Hi3102+Hi2023EC+AV2020王牌数码王GM-ABS1108A 2晶 10芯针脚定义①-GND .②-TXD .③-RXD .④ VCCIC:GX3001+GX1121+5812+25L8005 王牌数码王GM-ABS1108A 10芯IC:Hi2023+AVL1108+5812JIXIANG ABS-208 2晶 14芯 (9针接口 IC:Hi2023+1108+GST GAIM-18R ABS TUNER 夏普头JIXIANG-ABS208 2晶IC:D6121+1108+GST高频头East Star 2晶 10芯 IC:M3330-1108-GST GAIM-18R高频头小福星abs 2008 3晶 12芯 IC:GX3001+GX1211+5812通达C60S-93AT/C62S-91AT 1晶10芯IC:CT216H+AVL1108E+2020威特斯ZL-5188A 2晶 13芯 IC:HTV903+AVL1108+RDK5812 威特斯ZL-5188B 2晶 11芯 IC:GX3001+GX1121+5812迷你星 3晶 13芯 IC:GX3001+GX1121+5812+F16-100HIP高星HS-312 3晶 12芯 IC:GX3001+GX1121+5812北大高科 3晶 9芯 IC:GX3001+GX1211+5812思达科ABS-S 801型 2晶 10芯 IC:GX3001+GX1121+5810思达科ABS-S 802G 2晶 10芯 IC:GX3001+GX1211+5812思达科ABS-S 803A 1晶 10芯 IC:AVL1118+AV2020+25D80V思达科ABS-S 803G IC:GX3001+GX1211+5812。

电脑电源说明书电源供电针脚定义接口规范及使用方法在这里，可能会用到pin这个英文词汇，与汉语“针”是等价的。

下文可能混用。

1、主电源接口20＋4pin是为了同时支持上述两种接口而设计的町拆卸式接口。

如果主板是20pin，那么4pin空置不用，如果主板是24pin，那么就将4pin挂在20pin上，就成了24pin。

(如上图)2、说明主电源接口的针脚定义，24pin输出电压及对应颜色：1+3.3VDC橙色13+3.3VDC橙色2+3.3VDC橙色14-12VDC蓝色3地线黑色15地线黑色4+5VDC红色16PS-ON#绿色5地线黑色17地线黑色6+5VDC红色18地线黑色7地线黑色19地线黑色8PG-OK灰色20-5VDC白色(无)9+5VSB DC紫色21+5VDC红色10+12VDC黄色22+5VDC红色11+12VDC黄色23+5VDC红色12+3.3VDC橙色24地线黑色3、对于部分电源的主接口，可能有一个针位空置，这是由于-5v被取消所致。

由于-5v在intel规范中已经取消，所以部分电源缺少这根针，但是，也有很多电源依然保留了这路输出。

由于-5v（白色线）主要用与早期的isa总线，目前的主板完全不用这一路输出了。

cpu辅助电源接口(简称“方4pin)“方4pin”与”主4pin”外形极为近似，一定要区分开，避免插错。

黄、红、橙、黑各一根的是“主4pin”，通常与20pin 捆绑在一起，与20pin配合插在主板的主电源接口。

而有两根黄线和两根黑线的是“方4pin”，。

注意！“方4pin”接口有挂钩，单独插在cpu辅助电源接口。

d型接口(俗称大4pin)1+12VDC黄色2地线黑色3地线黑色4+5V DC红色d型接口主要用于硬盘、光驱等磁盘驱动器，另外，高端显卡也有一部分采用此接口为显卡提供辅助供电。

sata电源接口主要为串行硬盘、光驱等提供电源。

并非所有电源都具备此接口。

用户在购买电源时，一定要了解自己使用的硬盘、光驱接口，以购买相匹配的电源。

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU 的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解2011-03-05 21:02以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB 数据线而仅仅包含与电脑相连的“A”连接----USB接口提供5V和200ma电流Imax=500 mApc=500ma,笔记本100ma头)。

3.5mm插头最常见的立体声耳机分三层，标准分布为“左右地红白”（从端部到根部依次是左声道、右声道、地线，其中左声道常用红色线皮，右声道常用白色的）。

最常见的是银白色的和铜黄色的，银色的是铜镀银，铜黄色的就是铜。

由于银的稳定性和电子工程性优于铜，所以铜镀上银后可以升级使用该插头设备的用户体验。

USB接口USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。

可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。

usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data-USB接口定义图USB接口定义颜色一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT-绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+黑色－地线： GND、GroundUSB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地串口主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解2011-03-05 21:02以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB 数据线而仅仅包含与电脑相连的“A”连接----USB接口提供5V和200ma电流Imax=500 mApc=500ma,笔记本100ma头)。

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解2011-03-05 21:02以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB 数据线而仅仅包含与电脑相连的“A”连接----USB接口提供5V和200ma电流Imax=500 mApc=500ma,笔记本100ma头)。

本文介绍电脑主板各种接口及引脚定义，下图为常见的主板外设接口首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

主板上CPU等网风扇接口。

主板上音频线接口。

主板SATA串口硬盘接口。

PS/2接口鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB接口USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地串口主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。
