图纸上的技术要求汇总图纸技术要求一、一般技术要求制件去除表面氧化皮;制件不得有划痕、擦伤等损伤零件表面的缺陷;去除毛刺飞边;锐角倒钝;未注倒角均为0.5×45%%d;未注越程槽均为1.2×0.3;表面平整无毛刺;二、未注公差技术要求(金属件)未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;未注长度尺寸允许偏差±0.5;三、表面处理技术要求表面镀白(黑)锌处理;表面喷漆(喷塑)处理;表面发黑处理;表面电泳处理;表面镀铬处理;表面抛光处理;表面滚花,直纹(网纹)m=0.4 GB/T 6403.3;四、热处理技术要求制件氮化450-480HV;制件毛坯须调质处理220-260HB;制件调质处理30-35HRC;制件高频淬火45~50HRC;制件渗碳处理,深度>0.1;制件进行高温回火处理;制件整体淬火40-45HRC;五、铸件技术要求1、压铸件技术要求未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;未注倒角均为0.5×45%%d;未注壁厚2.5;未注筋板1.5~2;未注过渡圆角R0.5-R2;未注脱模斜度≤1%%d;制件饱满光洁、无气孔、缩松、裂纹、夹渣、缺料等缺陷;各脱模顶料推杆压痕均应低于该制件表面0.2;制件要求符合GB/T 15114《铝合金压铸件》标准规定;表面喷漆(喷塑)处理,不得污染到已加工表面;加工表面在表面处理后加工,加工后涂油保护;未注尺寸参照三维造型;制件表面处理及其它要求按客户定;2、砂型铸造技术要求未注铸造圆角R5-10;铸件应彻底清砂,浇冒口应清除平整;铸件需人工时效;铸件不得有砂眼、气孔、缩松、裂纹等缺陷;粗加工后应再次进行人工时效;不加工表面涂底漆;六、冲压件技术要求制件未注公差尺寸的极限偏差按GB/T 15055-m;制件未注形位公差按GB/T 13916-2级;制件不得有裂纹或缺损;制件表面平整,不得有沟痕、碰伤等损坏表面,降低强度及寿命的缺陷;去除边角毛刺;表面处理:七、塑料件技术要求未注公差尺寸的极限偏差按GB/T 14486-MT6级;制件应饱满光整、色泽均匀;无缩痕、裂纹、银丝等缺陷;浇口、溢边修剪后飞边≤0.3,且不得伤及本体;未注壁厚3;未注筋板1.5~2;表面打光(喷砂)处理;未注过渡圆角取R0.3~R1,脱模斜度≤0.3%%d;各脱模顶料推杆压痕均应低于该制件表面0.2;与对应装配结合面外形配合错位≤0.5;制件应进行时效处理;制件机械强度须符合GB 3883.1标准规定;制件内腔表面打上材料标记和回收标志;未注尺寸参照三维造型;制件表面处理及其它要求由客户定;八、焊接件技术要求未注公差线性及角度尺寸的极限偏差均按GB/T 19804-B级;未注形位公差按GB/T 19804-F级;焊缝应均匀平整,焊渣清理干净;焊缝应焊透,不得烧穿及产生裂纹等影响机械性能的缺陷;九、各类零、部件技术要求1、齿轮(齿轴)技术要求未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;制件毛坯须调质220~260HB;制件材料的化学成分和力学性能应符合GB/T 3077的规定;齿面接触斑点:按齿高不小于40%,按齿长不小于50%;齿面高频淬火回火至49-52HRC;制件表面不应有锈迹、裂纹、灼伤等影响使用寿命的伤痕及缺陷;最终工序热处理表面不得有氧化皮;2、一般轴芯(无铣齿)技术要求未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;未注倒角均为0.5×45%%d;未注越程槽均为1.2×0.3;制件毛坯须调质220~260HB;尺寸%%c 档车正反两条螺旋槽,螺距10,深0.4;螺纹表面不允许有磕碰、乱扣、毛刺等缺陷;热处理:表面处理:3、包轴毛坯(一次成型)技术要求未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;绝缘层应饱满光洁,无裂纹、气孔、缺料、杂质等缺陷;包轴毛坯:绝缘层%%c 档(注:指冲片配合档)与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿,其余绝缘层档3750V历时1min不击穿;一次成型:铁芯与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿,其余绝缘层档3750V历时1min不击穿;4、包轴(加工)技术要求未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;塑层应饱满光洁,无裂纹、气孔、缺料、杂质等缺陷;塑层%%c 档(注:指冲片配合档)与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿,其余塑层档3750V历时1min不击穿;制件磨加工后应烘干除水处理;5、转子技术要求未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;绕组接线按转子绕线原理图;绕组绝缘漆应均匀充满绕组并充分固化,漆膜应均匀无气泡或裂痕;云母槽开深0.8~1,槽宽0.6,槽内不得残留云母片;绕组冷态绝缘电阻不低于50MΩ;装风叶后校动平衡,其精度应不低于G6.3级;去重不允许有冲片铣穿、残缺现象;铁芯外圆不加工,绝缘漆不得高出铁芯外圆,并不得有明显积瘤;铁芯与轴芯间应能承受50Hz,实际正弦波电压2500V,1min不击穿;绕组与铁芯间应能承受50Hz,实际正弦波电压1250V,1min不击穿;匝间绝缘应能承受1000Hz,峰值为2100V,历时3s不击穿;换向器与轴芯间应能承受50Hz,实际正弦波电压3750V,1min不击穿;应去除铁屑、铜粉、油污等杂质;铁芯外圆应涂透明淡金水防锈处理;6、定子技术要求绕组绕制整齐无松散;引线接头应牢固可靠且充分绝缘;绕组与铁芯间应能承受50Hz,实际正弦波电压1250V历时1min不击穿;匝间绝缘应能承受1000Hz,峰值为2100V,历时3s不击穿;绕组绝缘漆应均匀充满绕组并充分固化,漆膜应均匀无气泡或积瘤;铁芯表面不得有明显绝缘漆;7、定、转子铁芯技术要求未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;冲片叠装应紧密可靠,片间无夹杂,表面及槽内无污物和油渍;冲片按同一冲制方向压装;冲片齿槽口整齐与转轴平行,误差不大于0.5;铁芯两端弹开度不大于0.5;8、定、转子冲片技术要求制件未注公差尺寸的极限偏差按GB/T 15055-m;制件未注形位公差按GB/T 13916-2级;制件应表面平整,完整无缺料;尖角处允许用R0.3过渡;制件毛刺不大于0.05(注:高速冲时不大于0.02);制件应不含油脂,剪切油不能用机油;9、绝缘纸技术要求表面不得有划痕、折痕;裁边不起毛;10、换向器技术要求未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;外观完整,表面光滑,应无裂纹、毛刺、锈蚀、气孔、夹杂等缺陷;绝缘电阻:室温下内孔与换向片之间大于50MΩ;云母片厚度取0.5;换向片对换向器轴线偏斜度不大于云母片厚度的1/3;介电强度:片间承受频率50Hz,泄露电流为0.1mA,实际正弦波电压600V历时1s不击穿;换向片与内孔轴芯间承受频率50Hz,泄露电流为0.25mA,实际正弦波电压3750V历时1min不击穿;试验与检验应符合JB/T 10107《电动工具换向器》标准要求;11、电缆线技术要求电缆线长度尺寸指工具电缆出口至插头的导线部分,不包括插头和插脚;软电缆应符合GB/T 5013《额定电压450V/750V及以下橡皮绝缘电缆》标准要求;聚氯乙烯电缆应符合GB/T 5023《额定电压450V/750V及以下聚氯乙烯绝缘电缆》标准要求;插脚与可触及插头表面的绝缘应能承受50Hz,实际正弦波电压3750V历时1min不击穿;制件还应符合GB 1002《家用和类似用途单相插头插座型式、基本参数和尺寸》和GB 2099《家用和类似用途插头插座》标准要求;12、开关技术要求未注公差尺寸的极限偏差按SJ/T 10628-7级;除本图要求的外形尺寸、功能、图形、文字外,试验和检验均应符合GB/T 22692《电动工具开关》标准要求;开关的使用性能应保证5万次无故障正常使用;13、电缆护套技术要求未注公差尺寸的极限偏差按GB/T 3672.1-2级;未注形位公差按GB/T 3672.2-M级;制件不得有缺料、破裂等缺陷。
机械设计图纸常用技术要求一、机械零件常用技术要求:1、锐边倒钝、去除毛刺飞边。
2、零件去除氧化皮。
3、未注圆角半径R5。
4、未注倒角均为C2°。
5、未注形状公差应符合GB/T 1184-H级要求。
6、未注长度尺寸允许偏差±0.5mm。
7、零件加工表面,不应有划痕、擦伤等损伤零件表面的缺陷。
二、表面处理:1.铝件表面本色阳极氧化处理。
2.铝件表面喷砂处理。
3.零件表面喷塑处理,颜色为银灰色。
4.零件加工后,表面进行拉丝处理。
5.零件表面喷涂黑色面漆,且不得有流挂、气泡、缩孔的表面缺陷。
6. 零件表面镀铬处理。
7. 零件表面镀锌处理,颜色为银白色。
三、铸件技术要求:1、铸件不得有裂纹、气孔、缩孔等铸造缺陷。
2、铸件非加工表面上的铸字和标志应清晰可辨,位置和字体应符合图样要求。
3、铸件非加工表面的粗糙度不大于50μm。
四、热处理要求:1、调质处理HB235~277(45#)。
2、淬火HRC40~45(45# 40Cr)。
3、渗碳淬火,要求渗碳深度不小于0.3mm,HRC56~62。
(20# )4、进行时效处理(自然时效,人工时效)。
5、发黑。
五、焊接技术要求:1、焊缝均匀平滑,不得有裂纹、夹渣、气孔等焊接缺陷。
2、焊缝高度不小于焊接钢板厚度的0.6,采用断续焊时,焊缝长度及间隔应均匀一致。
六、锻件技术要求:1、锻件组织应致密,不得有折叠、裂纹等缺陷。
2、去锐边毛刺,直角处倒钝。
七、装配要求:1、一般装配技术要求:(1)、零件在装配前必须清理和清洗干净,不得有毛刺、飞边、氧化皮、锈蚀、切屑油污、着色剂和灰尘等。
(2)、装配前应对零、部件的主要配合尺寸,特别是过盈配合尺寸及相关精度进行复查。
(3)、装配过程中零件不允许磕、碰、划伤。
(4)、粘接后应清除流出的多余粘接剂。
2、紧固装配技术要求:(1)、螺钉、螺栓和螺母紧固时,严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。

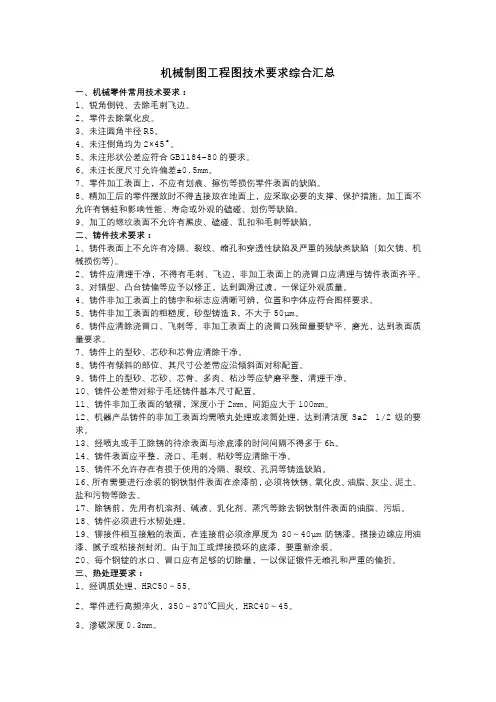

机械制图工程图技术要求综合汇总一、机械零件常用技术要求:1、锐角倒钝、去除毛刺飞边。
2、零件去除氧化皮。
3、未注圆角半径R5。
4、未注倒角均为2×45°。
5、未注形状公差应符合GB1184-80的要求。
6、未注长度尺寸允许偏差±0.5mm。
7、零件加工表面上,不应有划痕、擦伤等损伤零件表面的缺陷。
8、精加工后的零件摆放时不得直接放在地面上,应采取必要的支撑、保护措施。
加工面不允许有锈蛀和影响性能、寿命或外观的磕碰、划伤等缺陷。
9、加工的螺纹表面不允许有黑皮、磕碰、乱扣和毛刺等缺陷。
二、铸件技术要求:1、铸件表面上不允许有冷隔、裂纹、缩孔和穿透性缺陷及严重的残缺类缺陷(如欠铸、机械损伤等)。
2、铸件应清理干净,不得有毛刺、飞边,非加工表面上的浇冒口应清理与铸件表面齐平。
3、对错型、凸台铸偏等应予以修正,达到圆滑过渡,一保证外观质量。
4、铸件非加工表面上的铸字和标志应清晰可辨,位置和字体应符合图样要求。
5、铸件非加工表面的粗糙度,砂型铸造R,不大于50μm。
6、铸件应清除浇冒口、飞刺等。
非加工表面上的浇冒口残留量要铲平、磨光,达到表面质量要求。
7、铸件上的型砂、芯砂和芯骨应清除干净。
8、铸件有倾斜的部位、其尺寸公差带应沿倾斜面对称配置。
9、铸件上的型砂、芯砂、芯骨、多肉、粘沙等应铲磨平整,清理干净。
10、铸件公差带对称于毛坯铸件基本尺寸配置。
11、铸件非加工表面的皱褶,深度小于2mm,间距应大于100mm。
12、机器产品铸件的非加工表面均需喷丸处理或滚筒处理,达到清洁度Sa2 1/2级的要求。
13、经喷丸或手工除锈的待涂表面与涂底漆的时间间隔不得多于6h。
14、铸件表面应平整,浇口、毛刺、粘砂等应清除干净。
15、铸件不允许存在有损于使用的冷隔、裂纹、孔洞等铸造缺陷。
16、所有需要进行涂装的钢铁制件表面在涂漆前,必须将铁锈、氧化皮、油脂、灰尘、泥土、盐和污物等除去。
17、除锈前,先用有机溶剂、碱液、乳化剂、蒸汽等除去钢铁制件表面的油脂、污垢。
CAD制图中零件图的技术要求大全,机械师必一般在设计机械零件时都会碰到各种问题,今天金属加工小编跟大家分享的是零件图的技术要求,零件上常见的工艺结构!一、铸件铸件转折处应有圆角,铸件设计应有拔模斜度,铸件的设计要有利于起模,铸件的设计应合理简化,铸件的壁厚要均匀或逐渐过渡。
二、金属切削加工1.倒角、倒圆便于装配和使用安全。
2.退刀槽、越程槽在零件的台肩处,为保护加工刀具和刀具方便退出,以及装配时两零件表面能紧密接触,一般在零件上要加工出退刀槽或越程槽。
3.零件上孔的设计应有利于加工与测量。
4.避免零件的加工面在内壁上。
5.零件结构应尽量减少加工面。
零件图的技术要求一、表面粗糙度1.表面粗糙度的概念及参数(1)轮廓算术平均偏差Ra轮廓算术平均偏差Ra是指取样长度l(用于判别具有表面粗糙度特征的一段长度)内,轮廓偏差y(表面轮廓上点至基准线的距离)绝对值的算术平均值。
(2)微观不平十点高度Rz在取样长度内5个最大轮廓峰高的平均值和5个最大轮廓谷深的平均值之和。
(3)轮廓最大高度Ry在取样长度内,轮廓峰顶线和轮廓谷底线之间的距离即为Ry。
2.表面粗糙度符号、代号及其意义3.表面粗糙度的标注标注原则(1)同一图样上,每个表面一般只标注一次表面粗糙度符号、代号,并应注在可见轮廓线、尺寸界线、引出线或它们的延长线上。
(2)符号的尖端必须从材料的外部指向零件表面。
(3)在图样上,表面粗糙度代号中数字的大小和方向必须与图中尺寸数字的大小和方向一致。
二、极限与配合1.互换性概念在相同规格的一批零件中,不用选择,不经修配就能装在机器上,达到规定的性能要求,零件的这种性质就称为互换性。
2.尺寸与尺寸公差(1)基本尺寸:由设计确定的尺寸。
(2)实际尺寸:通过测量获得的尺寸。
(3)极限尺寸:允许零件尺寸变化的两个界限值称为极限尺寸。
分最大极限尺寸和最小极限尺寸。
(4)尺寸偏差:某一尺寸减其基本尺寸所得的代数差称为尺寸偏差,简称偏差。
图纸技术要求一、一般技术要求制件去除表面氧化皮;制件不得有划痕、擦伤等损伤零件表面的缺陷;去除毛刺飞边;锐角倒钝;未注倒角均为0.5×45%%d;未注越程槽均为1.2×0.3;表面平整无毛刺;二、未注公差技术要求(金属件)未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;未注长度尺寸允许偏差±0.5;三、表面处理技术要求表面镀白(黑)锌处理;表面喷漆(喷塑)处理;表面发黑处理;表面电泳处理;表面镀铬处理;表面抛光处理;表面滚花,直纹(网纹)m=0.4 GB/T 6403.3;四、热处理技术要求制件氮化450-480HV;制件毛坯须调质处理220-260HB;制件调质处理30-35HRC;制件高频淬火45~50HRC;制件渗碳处理,深度>0.1;制件进行高温回火处理;制件整体淬火40-45HRC;五、铸件技术要求1、压铸件技术要求未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;未注倒角均为0.5×45%%d;未注壁厚2.5;未注筋板1.5~2;未注过渡圆角R0.5-R2;未注脱模斜度≤1%%d;制件饱满光洁、无气孔、缩松、裂纹、夹渣、缺料等缺陷;各脱模顶料推杆压痕均应低于该制件表面0.2;制件要求符合GB/T 15114《铝合金压铸件》标准规定;表面喷漆(喷塑)处理,不得污染到已加工表面;加工表面在表面处理后加工,加工后涂油保护;未注尺寸参照三维造型;制件表面处理及其它要求按客户定;2、砂型铸造技术要求未注铸造圆角R5-10;铸件应彻底清砂,浇冒口应清除平整;铸件需人工时效;铸件不得有砂眼、气孔、缩松、裂纹等缺陷;粗加工后应再次进行人工时效;不加工表面涂底漆;六、冲压件技术要求制件未注公差尺寸的极限偏差按GB/T 15055-m;制件未注形位公差按GB/T 13916-2级;制件不得有裂纹或缺损;制件表面平整,不得有沟痕、碰伤等损坏表面,降低强度及寿命的缺陷;去除边角毛刺;表面处理:七、塑料件技术要求未注公差尺寸的极限偏差按GB/T 14486-MT6级;制件应饱满光整、色泽均匀;无缩痕、裂纹、银丝等缺陷;浇口、溢边修剪后飞边≤0.3,且不得伤及本体;未注壁厚3;未注筋板1.5~2;表面打光(喷砂)处理;未注过渡圆角取R0.3~R1,脱模斜度≤0.3%%d;各脱模顶料推杆压痕均应低于该制件表面0.2;与对应装配结合面外形配合错位≤0.5;制件应进行时效处理;制件机械强度须符合GB 3883.1标准规定;制件内腔表面打上材料标记和回收标志;未注尺寸参照三维造型;制件表面处理及其它要求由客户定;八、焊接件技术要求未注公差线性及角度尺寸的极限偏差均按GB/T 19804-B级;未注形位公差按GB/T 19804-F级;焊缝应均匀平整,焊渣清理干净;焊缝应焊透,不得烧穿及产生裂纹等影响机械性能的缺陷;九、各类零、部件技术要求1、齿轮(齿轴)技术要求未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;制件毛坯须调质220~260HB;制件材料的化学成分和力学性能应符合GB/T 3077的规定;齿面接触斑点:按齿高不小于40%,按齿长不小于50%;齿面高频淬火回火至49-52HRC;制件表面不应有锈迹、裂纹、灼伤等影响使用寿命的伤痕及缺陷;最终工序热处理表面不得有氧化皮;2、一般轴芯(无铣齿)技术要求未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;未注倒角均为0.5×45%%d;未注越程槽均为1.2×0.3;制件毛坯须调质220~260HB;尺寸%%c 档车正反两条螺旋槽,螺距10,深0.4;螺纹表面不允许有磕碰、乱扣、毛刺等缺陷;热处理:表面处理:3、包轴毛坯(一次成型)技术要求未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;绝缘层应饱满光洁,无裂纹、气孔、缺料、杂质等缺陷;包轴毛坯:绝缘层%%c 档(注:指冲片配合档)与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿,其余绝缘层档3750V历时1min不击穿;一次成型:铁芯与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿,其余绝缘层档3750V历时1min不击穿;4、包轴(加工)技术要求未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;塑层应饱满光洁,无裂纹、气孔、缺料、杂质等缺陷;塑层%%c 档(注:指冲片配合档)与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿,其余塑层档3750V历时1min不击穿;制件磨加工后应烘干除水处理;5、转子技术要求未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;绕组接线按转子绕线原理图;绕组绝缘漆应均匀充满绕组并充分固化,漆膜应均匀无气泡或裂痕;云母槽开深0.8~1,槽宽0.6,槽内不得残留云母片;绕组冷态绝缘电阻不低于50MΩ;装风叶后校动平衡,其精度应不低于G6.3级;去重不允许有冲片铣穿、残缺现象;铁芯外圆不加工,绝缘漆不得高出铁芯外圆,并不得有明显积瘤;铁芯与轴芯间应能承受50Hz,实际正弦波电压2500V,1min不击穿;绕组与铁芯间应能承受50Hz,实际正弦波电压1250V,1min不击穿;匝间绝缘应能承受1000Hz,峰值为2100V,历时3s不击穿;换向器与轴芯间应能承受50Hz,实际正弦波电压3750V,1min不击穿;应去除铁屑、铜粉、油污等杂质;铁芯外圆应涂透明淡金水防锈处理;6、定子技术要求绕组绕制整齐无松散;引线接头应牢固可靠且充分绝缘;绕组与铁芯间应能承受50Hz,实际正弦波电压1250V历时1min不击穿;匝间绝缘应能承受1000Hz,峰值为2100V,历时3s不击穿;绕组绝缘漆应均匀充满绕组并充分固化,漆膜应均匀无气泡或积瘤;铁芯表面不得有明显绝缘漆;7、定、转子铁芯技术要求未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;冲片叠装应紧密可靠,片间无夹杂,表面及槽内无污物和油渍;冲片按同一冲制方向压装;冲片齿槽口整齐与转轴平行,误差不大于0.5;铁芯两端弹开度不大于0.5;8、定、转子冲片技术要求制件未注公差尺寸的极限偏差按GB/T 15055-m;制件未注形位公差按GB/T 13916-2级;制件应表面平整,完整无缺料;尖角处允许用R0.3过渡;制件毛刺不大于0.05(注:高速冲时不大于0.02);制件应不含油脂,剪切油不能用机油;9、绝缘纸技术要求表面不得有划痕、折痕;裁边不起毛;10、换向器技术要求未注公差尺寸的极限偏差按GB/T 1804-m;未注形位公差按GB/T 1184-K;外观完整,表面光滑,应无裂纹、毛刺、锈蚀、气孔、夹杂等缺陷;绝缘电阻:室温下内孔与换向片之间大于50MΩ;云母片厚度取0.5;换向片对换向器轴线偏斜度不大于云母片厚度的1/3;介电强度:片间承受频率50Hz,泄露电流为0.1mA,实际正弦波电压600V历时1s不击穿;换向片与内孔轴芯间承受频率50Hz,泄露电流为0.25mA,实际正弦波电压3750V历时1min不击穿;试验与检验应符合JB/T 10107《电动工具换向器》标准要求;11、电缆线技术要求电缆线长度尺寸指工具电缆出口至插头的导线部分,不包括插头和插脚;软电缆应符合GB/T 5013《额定电压450V/750V及以下橡皮绝缘电缆》标准要求;聚氯乙烯电缆应符合GB/T 5023《额定电压450V/750V及以下聚氯乙烯绝缘电缆》标准要求;插脚与可触及插头表面的绝缘应能承受50Hz,实际正弦波电压3750V历时1min不击穿;制件还应符合GB 1002《家用和类似用途单相插头插座型式、基本参数和尺寸》和GB 2099《家用和类似用途插头插座》标准要求;12、开关技术要求未注公差尺寸的极限偏差按SJ/T 10628-7级;除本图要求的外形尺寸、功能、图形、文字外,试验和检验均应符合GB/T22692《电动工具开关》标准要求;开关的使用性能应保证5万次无故障正常使用;13、电缆护套技术要求未注公差尺寸的极限偏差按GB/T 3672.1-2级;未注形位公差按GB/T 3672.2-M级;制件不得有缺料、破裂等缺陷。
1.零件加工表面上,不应有划痕、擦伤等损伤零件表面的缺陷;2.去除毛刺飞边;3.未注圆角半径R2;4.未注倒角均为0.5×45°;5.未注长度尺寸允许偏差±0.5mm;6.未注形位公差应符合GB/T 1184-H的要求;7.未注尺寸公差符合GB/T 1804-f的要求;8.加工件数:1件。
5.零件去除氧化皮。
6.零件加工表面上,不应有划痕、擦伤等损伤零件表面的缺陷。
7.经调质处理,28~32HRC。
8.零件进行高频淬火,350~370℃回火,40~45HRC。
9.渗碳深度0.3mm。
10.进行高温时效处理。
11.未注形状公差应符合GB1184-80的要求。
12.铸件公差带对称于毛坯铸件基本尺寸配置。
13.锐角倒钝。
14.各密封件装配前必须浸透油。
15.装配滚动轴承允许采用机油加热进行热装,油的温度不得超过100℃。
16.齿轮装配后,齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
17.装配液压系统时允许使用密封填料或密封胶,但应防止进入系统中。
18.进入装配的零件及部件(包括外购件、外协件),均必须具有检验部门的合格证方能进行装配。
19.零件在装配前必须清理和清洗干净,不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
20.装配前应对零、部件的主要配合尺寸,特别是过盈配合尺寸及相关精度进行复查。
21.装配过程中零件不允许磕、碰、划伤和锈蚀。
22.螺钉、螺栓和螺母紧固时,严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。
23.规定拧紧力矩要求的紧固件,必须采用力矩扳手,并按规定的拧紧力矩紧固。
24.同一零件用多件螺钉(螺栓)紧固时,各螺钉(螺栓)需交叉、对称、逐步、均匀拧紧。
25.圆锥销装配时应与孔应进行涂色检查,其接触率不应小于配合长度的60%,并应均匀分布。
26.平键与轴上键槽两侧面应均匀接触,其配合面不得有间隙。
零件图的技术要求一、零件图上技术要求的内容零件图除了表达零件形状和标注尺寸外,还必须标注和说明制造零件时应达到的一些技术要求。
大致有下列几方面内容:(1) 零件的表面结构。
(2) 零件上重要尺寸的公差及零件的形状和位置公差。
(3) 零件的特殊加工要求、检验和试验说明。
(4) 热处理和表面修饰说明。
(5) 材料要求和说明。
图上的技术要求如尺寸公差、形位公差、表面结构应按国家标准规定的各种代( 符) 号标注在图形上,无法标注在图形上的内容,可用文字分条注写在图纸下方空白处,本节主要根据GB/T 131-2006 介绍零件表面结构的标注方法。
二、零件的表面结构1. 表面结构的基本概念零件的实际表面是按所定特征加工形成的,看起来很光滑,但借助放大装置便会看到高低不平的状况。
零件实际表面的轮廓是由粗糙度轮廓(R 轮廓) 、波纹度轮廓(W 轮廓)和原始轮廓(P 轮廓)构成的,各种轮廓所具有的特性都与零件的表面功能密切相关。
(1) 粗糙度轮廓。
粗糙度轮廓是表面轮廓中具有较小间距和峰谷的那部分,它所具有的微观几何特性称为表面粗糙度。
它主要是由所采用的加工方法形成的。
如在切削过程中工件加工表面上的刀具痕迹以及切削撕裂时的材料塑性变形等。
(2) 波纹度轮廓。
波纹度轮廓是表面轮廓中不平度的间距比粗糙度轮廓大得多的那部分。
这种间距较大的,随机的或接近周期形式的成分构成的表面不平度称为表面波纹度。
它主要由机床或工件的绕曲、振动、颤动、形成材料应变以及其他一些外部影响等原因引起。
(3) 原始轮廓。
原始轮廓是忽略了粗糙度轮廓和波纹度轮廓之后的总的轮廓。
一般由机器或工件的绕曲或导轨误差引起。
2. 表面结构的参数评定表面结构涉及下面的参数:(1) 轮廓参数(GB/T 3505-2000)——R轮廓(粗糙度参数);——W轮廓(波纹度参数);——P轮廓( 原始轮廓参数) 。
(2) 图形参数(GB/T 18618-2002)粗糙度图形波纹度图形(3) 支承率曲线参数(GB/T 18778.2-2003 和GB/T 18778.3-2006) 本章节主要介绍评定表面结构的粗糙度轮廓(R 轮廓) 参数中的两项主要参数:轮廓的算术平均偏差Ra 和轮廓的最大高度R z。
文字1•零件去除氧化皮。
2•零件加工表面上,不应有划痕、擦伤等损伤零件表面的缺陷。
3. 去除毛刺飞边。
4•经调质处理,28HRC〜32HRC。
5. 零件进行高频淬火,350〜370 C回火,40HRC〜45HRC。
6. 渗碳深度0.3mm。
7. 进行高温时效处理。
8. 未注形状公差应符合GB1184-2000.9. 未标注尺寸公差应该按照GB/T1804-m10. 铸件公差带对称于毛坯铸件基本尺寸配置。
11. 未注圆角半径R5。
12. 未注倒角均为2 >45 °13. 锐角倒钝。
14. 各密封件装配前必须浸透油。
15. 装配滚动轴承允许采用机油加热进行热装,油的温度不得超过100 C。
20. 齿轮装配后,齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
21. 装配液压系统时允许使用密封填料或密封胶,但应防止进入系统中。
22. 进入装配的零件及部件(包括外购件、外协件),均必须具有检验部门的合格证方能进行装配。
23. 零件在装配前必须清理和清洗干净,不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
24. 装配前应对零、部件的主要配合尺寸,特别是过盈配合尺寸及相关精度进行复查。
25. 装配过程中零件不允许磕、碰、戈U伤和锈蚀。
26. 螺钉、螺栓和螺母紧固时,严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。
27. 规定拧紧力矩要求的紧固件,必须采用力矩扳手,并按规定的拧紧力矩紧固。
28. 同一零件用多件螺钉(螺栓)紧固时,各螺钉(螺栓)需交叉、对称、逐步、均匀拧紧。
29. 圆锥销装配时应与孔应进行涂色检查,其接触率不应小于配合长度的60%,并应均匀分布。
30. 平键与轴上键槽两侧面应均匀接触,其配合面不得有间隙。
31. 花键装配同时接触的齿面数不少于2/3,接触率在键齿的长度和高度方向不得低于50%。
32. 滑动配合的平键(或花键)装配后,相配件移动自如,不得有松紧不均现象。
33. 粘接后应清除流出的多余粘接剂。
34. 轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。
35. 轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好,用涂色检查时,与轴承座在对称于中心线120°与轴承盖在对称于中心线90°的范围内应均匀接触。
在上述范围内用塞尺检查时,0.03mm的塞尺不得塞入外圈宽度的1/3。
36. 轴承外圈装配后与定位端轴承盖端面应接触均匀。
37. 滚动轴承装好后用手转动应灵活、平稳。
38. 上下轴瓦的结合面要紧密贴和,用0.05mm塞尺检查不入。
39. 用定位销固定轴瓦时,应在保证瓦口面和端面与相关轴承孔的开合面和端面包持平齐状态下钻铰、配销。
销打入后不得松动。
40•球面轴承的轴承体与轴承座应均匀接触,用涂色法检查,其接触不应小于70%。
41. 合金轴承衬表面成黄色时不准使用,在规定的接触角内不准有离核现象,在接触角外的离核面积不得大于非接触区总面积的10%。
42. 齿轮(蜗轮)基准端面与轴肩(或定位套端面)应贴合,用0.05mm塞尺检查不入。
并应保证齿轮基准端面与轴线的垂直度要求。
43. 齿轮箱与盖的结合面应接触良好。
44. 组装前严格检查并清除零件加工时残留的锐角、毛刺和异物。
保证密封件装入时不被擦伤。
45. 铸件表面上不允许有冷隔、裂纹、缩孔和穿透性缺陷及严重的残缺类缺陷(如欠铸、机械损伤等)。
46. 铸件应清理干净,不得有毛刺、飞边,非加工表明上的浇冒口应清理与铸件表面齐平。
47. 铸件非加工表面上的铸字和标志应清晰可辨,位置和字体应符合图样要求。
48. 铸件非加工表面的粗糙度,砂型铸造R,不大于50 ym。
49. 铸件应清除浇冒口、飞刺等。
非加工表面上的浇冒口残留量要铲平、磨光,达到表面质量要求。
50. 铸件上的型砂、芯砂和芯骨应清除干净。
51. 铸件有倾斜的部位、其尺寸公差带应沿倾斜面对称配置。
52. 铸件上的型砂、芯砂、芯骨、多肉、粘沙等应铲磨平整,清理干净。
53. 对错型、凸台铸偏等应予以修正,达到圆滑过渡,一保证外观质量。
54. 铸件非加工表面的皱褶,深度小于2mm,间距应大于100mm。
55. 机器产品铸件的非加工表面均需喷丸处理或滚筒处理,达到清洁度Sa2 1/2级的要求。
56. 铸件必须进行水韧处理。
57. 铸件表面应平整,浇口、毛刺、粘砂等应清除干净。
58. 铸件不允许存在有损于使用的冷隔、裂纹、孔洞等铸造缺陷。
59. 所有需要进行涂装的钢铁制件表面在涂漆前,必须将铁锈、氧化皮、油脂、灰尘、泥土、盐和污物等除去。
60. 除锈前,先用有机溶剂、碱液、乳化剂、蒸汽等除去钢铁制件表面的油脂、污垢。
61. 经喷丸或手工除锈的待涂表面与涂底漆的时间间隔不得多于6h。
62. 铆接件相互接触的表面,在连接前必须涂厚度为30〜40 ym防锈漆。
搭接边缘应用油漆、腻子或粘接剂封闭。
由于加工或焊接损坏的底漆,要重新涂装。
63. 装配前所有的管子应去除管端飞边、毛刺并倒角。
用压缩空气或其他方法清楚管子内壁附着的杂物和浮锈。
64. 装配前,所有钢管(包括预制成型管路)都要进行脱脂、酸洗、中和、水洗及防锈处理。
65. 装配时,对管夹、支座、法兰及接头等用螺纹连接固定的部位要拧紧,防止松动。
66. 预制完成的管子焊接部位都要进行耐压试验。
67. 配管接替或转运时,必须将管路分离口用胶布或塑料管堵封口,防止任何杂物进入,并拴标签。
68. 补焊前必须将缺陷彻底清除,坡口面应修的平整圆滑,不得有尖角存在。
69. 根据铸钢件缺陷情况,对补焊区缺陷可采用铲挖、磨削,炭弧气刨、气割或机械加工等方法清除。
70. 补焊区及坡口周围20mm以内的粘砂、油、水、锈等脏物必须彻底清理。
71. 在补焊的全过程中,铸钢件预热区的温度不得低于350 °。
72. 在条件允许的情况下,尽可能在水平位置施焊。
73. 补焊时,焊条不应做过大的横向摆动。
74•铸钢件表面堆焊接时,焊道间的重叠量不得小于焊道宽度的1/3。
75•每个钢锭的水口、冒口应有足够的切除量,一以保证锻件无缩孔和严重的偏折。
76•锻件应在有足够能力的锻压机上锻造成形,以保证锻件内部充分锻透。
77.锻件不允许有肉眼可见的裂纹、折叠和其他影响使用的外观缺陷。
局部缺陷可以清除,但清理深度不得超过加工余量的75%,锻件非加工表面上的缺陷应清理干净并圆滑过渡。
78•锻件不允许存在白点、内部裂纹和残余缩孔。
81. 精加工后的零件摆放时不得直接放在地面上,应采取必要的支撑、保护措施。
加工面不允许有锈蛀和影响性能、寿命或外观的磕碰、划伤等缺陷。
82. 滚压精加工的表面,滚压后不得有脱皮现象。
83. 最终工序热处理后的零件,表面不应有氧化皮。
经过精加工的配合面、齿面不应有退火84. 加工的螺纹表面不允许有黑皮、磕碰、乱扣和毛刺等缺陷。
85. 发蓝、变色的现象。
谢谢clutch_2006提供1装配滚动轴承允许采用机油加热进行热装,油的温度不得超过100 C。
2. 齿轮箱装配后应设计和工艺规定进行空载试验。
试验时不应有冲击、噪声,温升和渗漏不得超过有关标准规定。
3. 齿轮装配后,齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
4. 装配液压系统时允许使用密封填料或密封胶,但应防止进入系统中。
5. 进入装配的零件及部件(包括外购件、外协件),均必须具有检验部门的合格证方能进行装配。
6. 零件在装配前必须清理和清洗干净,不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
7. 装配前应对零、部件的主要配合尺寸,特别是过盈配合尺寸及相关精度进行复查。
8. 圆锥销装配时应与孔应进行涂色检查,其接触率不应小于配合长度的60% ,并应均匀分布。
9. 轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好,用涂色检查时,与轴承座在对称于中心线120°与轴承盖在对称于中心线90°的范围内应均匀接触。
在上述范围内用塞尺检查时,0.03mm的塞尺不得塞入外圈宽度的1/3。
10. 轴承外圈装配后与定位端轴承盖端面应接触均匀。
未注形状公差应符合GB1184-2000的要求。
有几条技术要求例如第22〜28条甚至可以作为工厂装配工艺的通用技术要求或者说工艺纪律。
补充些压力容器的。
@管式换热器总图技术要求本设备应按GB151-1999《管壳式换热器》、GB150-1998《钢制压力容器》及《压力容器安全技术监察规程》制造与验收本设备受压元件用钢板16MnR应符合GB6654-1996《压力容器用钢板》的规定,所用无缝钢管应符合GB/T9948-1988《石油裂化用无缝钢管》的规定本设备所用锻件应按JB4726-2000《压力容器用碳素钢和低合金钢锻件》制造与验收,验收级别按照各零件要求设备的焊接应按JB/T4709-2000《钢制压力容器焊接规程》的规定,设备的焊接材料应按GB/T5117-1995《碳钢焊条》或GB/T5118-1995《低合金钢焊条》选用,对接焊接接头的型式及尺寸应符合GB/T985-1988《气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式和尺寸》或GB/T986-1988《埋弧焊焊缝坡口的基本型式和尺寸》的规定,制造厂也可自行决定设备的焊接接头应应按JB4730-94《压力容器无损检测》进行射线检测,具体要求参照零件图的要求设备安装时,固定支座采用两个螺母拧紧,活动支座的第一个螺母拧紧后倒退一圈,然后用第二个螺母锁紧,使鞍座能在基础上自由滑动本设备的油漆、包装和运输按JB/T4711-2003《压力容器油漆、包装、运输》的规定执行很好的创意。
找错:“48铸件非加工表面的粗糙度,砂型铸造R,不大于50 ym。
铸件表面粗糙度应按GB 6060.1的规定来写,不能随意。
还有一个:未注公差尺寸按GB1804-m的要求可以参考,但对于具体设计应提出相应的具体技术要求,其与设计是密切相关的,而不是一种形式。
对于调质处理其硬度通常为HB220〜245,调质或回火时硬度采用HB表示,对于淬火时采用HRc,而对于渗碳或渗氮处理采用HV表示!对第四、五两点的说明1。
调质硬度应用布氏硬度,HB,调质不可能硬度达到HRC50〜55,淬火硬度才可能达到HRC50 〜55。
2。
对零件进行高频淬火,应视不同的材料而定淬火硬度,不同材料淬火后的硬度也不同。
如轴承钢GCr15淬火后表面硬度可达到HRC62-64。
我看了,这些都是一些通用的技术要求,但是,针对不同的专业和不同的产品和零件,应有所取舍,或要更加具体。
如旋转机构(风机,水泵等)的安装技术要求则这方面没有提及,齿轮减速机制造厂的技术要求则要更具体。
这是我经常用的装配方面的。
1装配滚动轴承允许采用机油加热进行热装,油的温度不得超过100 C。
