第七章 S7-200系列可编程序控制器

连接SIMATIC现场总线PROFIBUS-DP从站通信模块，
使用EM227可将S7-200 CPU作为现场总线PROFIBUS-DP
的从站街道网络中。
2､以太网通信处理器CP243-1 （选型手册72页）
二､S7-200的编程元件的寻址及CPU组态 (一)数据在存储器中的存取方式 1､用一位二进制数表示开关量
②、用户程序存储器：存放用户编写的程序。分两个区：
（3）输入单元 用于接收和采集输入信号 （4）输出单元
向被控对象的各种执行元件输出控制信号。PLC一
般采用继电器输出或可控硅和晶体管输出。
（5）电源部件
大都采用开关式稳压电源供电，用锂电池做停
电时的后备电源。
（二） PLC的基本工作原理 有两个显著的特点：一个是周期性顺序扫描；一个是集 中批处理。
。它
辑运算、顺序运算、计时、计算和算术运算等操作的指令
，并能通过数字式或模拟式的输入和输出，控制各种类型
的机械或生产过程。
(一)､分类： 1､根据控制规模分类
（1）小型机
I/O点数在256点以下。
一般只有逻辑运算､定时､计数功能。适用于小规模的
开关量控制，有的还具有算术运算和模拟量处理功能。
第二部分
S7-200 PLC
S7-200概述 从CPU模块的功能来看，SIMATIC S7-200系列小 型可编程序控制器发展至今，大致经历了两代：
第一代产品其CPU模块为CPU 21X，主机可进行扩展。
它具有四种不同结构配置的CPU单元：CPU 212，CPU 214，CPU 215和CPU 216。 第二代产品其CPU模块为CPU 22X，是在21世纪初投放 市场的，速度快，具有较强的通信能力。

CPU 222
CPU 224
CPU 224XP
CPU 226
概述
特点
质量、安全、特性 结构 • SIMATIC 的最新获奖的牢固 • 国际标准： SIMATIC CPU 22X • 数据安全性 紧凑的塑料外壳 系 列 符 合 VDE ， UL ， CSA 在内部 EEPROM 储存用户 • 易于接线，操作员控制及显 和 FM 标准和船籍社船用电 原程序和预设值。另外，在 示元件带前面罩保护 器认证。 一个较长时间段（典型 190 • 通过安装孔或标准 DIN 导轨 在生产过程中使用的质量保 小时） ，所有中间数据可以 可以垂直或水平地安装在机 证体系已取得 ISO 9001 认 通过一个超级电容器保持， 柜上。 证。 如果选配电池模块可以确保 • 端子排作为固定的接线配件 停电后中间数据能保存 200 （选用） 天（典型值） 。 内 部 集 成 的 PPI 接 口 为 SIMATIC S7-200 的用户提供 了强大的通讯功能。 PPI 接口物理特性为 RS485， 可在三种方式下工作： 一、PPI 方式 PPI 通讯协议是西门子专 为 S7-200 系列 PLC 开发 的一个通讯协议。可通过 普通的两芯屏蔽双绞电缆 进行联网。波特率为 9.6kbit/s ， 19.2kbit/s 和 187 .5kbit/s。 S7-200 系列 CPU 上集成的编程口同时 就是 PPI 通讯联网接口。 利用 PPI 通讯协议进行通 讯非常简单方便，只用 NETR 和 NETW 两条语句 即可进行数据信号的传 递，不需额外再配置模块 或软件。 PPI 通讯网络是 一个令牌传递网，在不加 中继器的情况下，最多可 以由 31 个 S7-200 系列 PLC ， TD200 ， OP/TP 面 板或上位机（插 MPI 卡） 为站点，构成 PPI 网。

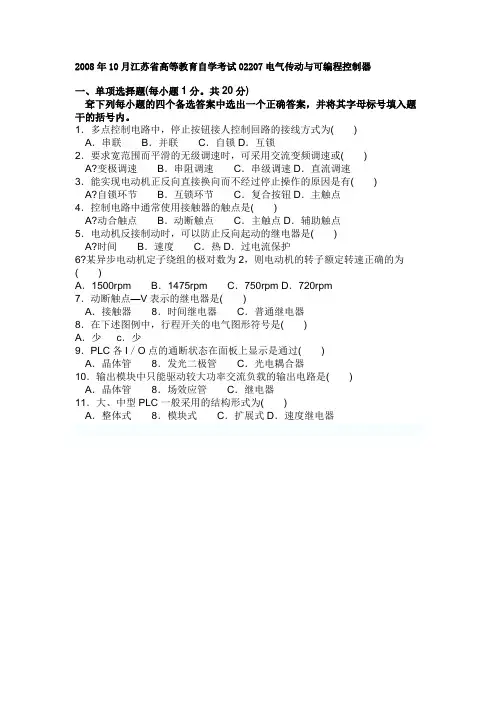

2008年10月江苏省高等教育自学考试02207电气传动与可编程控制器一、单项选择题(每小题1分。

共20分)耷下列每小题的四个备选答案中选出一个正确答案，并将其字母标号填入题干的括号内。

1．多点控制电路中，停止按钮接人控制回路的接线方式为( )A．串联B．并联C．自锁D．互锁2．要求宽范围而平滑的无级调速时，可采用交流变频调速或( )A?变极调速B．串阻调速C．串级调速D．直流调速3．能实现电动机正反向直接换向而不经过停止操作的原因是有( )A?自锁环节B．互锁环节C．复合按钮D．主触点4．控制电路中通常使用接触器的触点是( )A?动合触点B．动断触点C．主触点D．辅助触点5．电动机反接制动时，可以防止反向起动的继电器是( )A?时间B．速度C．热D．过电流保护6?某异步电动机定子绕组的极对数为2，则电动机的转子额定转速正确的为( )A．1500rpm B．1475rpm C．750rpm D．720rpm7．动断触点—V表示的继电器是( )A．接触器8．时间继电器C．普通继电器8．在下述图例中，行程开关的电气图形符号是( )A．少c．少9．PLC各I／O点的通断状态在面板上显示是通过( )A．晶体管8．发光二极管C．光电耦合器10．输出模块中只能驱动较大功率交流负载的输出电路是( )A．晶体管8．场效应管C．继电器11．大、中型PLC一般采用的结构形式为( )A．整体式8．模块式C．扩展式D．速度继电器浙江省2009年7月高等教育自学考试电气控制及PLC技术试题课程代码：10079一、单项选择题(本大题共5小题，每小题2分，共10分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.请从下列语句表指令中选择错误的一个：（）A.LDNI I0.2，1B.SI Q0.0，2C.AN M2.4D.LPS2.请从下列语句表指令中选择错误的一个：（）A.TON T120，8B.STOPC.CTD C40，4D.＋R VW0，VW103.请从下列语句表指令中选择错误的一个：（）A.XORW AC1，AC2B.SIN VD0C.INVD LB10D.BIW VB0，QB04.请从下列语句表指令中选择错误的一个：（）A.SLW LB0B.FILL10，VW100，12C.FIFO VW100，AC0D.BTI VB0，AC05.请从下列语句表指令中选择错误的一个：（）A.CALL SBR_1B.TODR VB100C.ATH VB10，VB20D.ATCH INT_ 0，19二、填空题(本大题共4小题，每空1分，共10分)请在每小题的空格中填上正确答案。

逻辑堆栈指令


S7-200可编程序控制器使用一个逻辑堆栈来 分析控制逻辑，用语句表编程时要根据这一堆 栈逻辑进行组织程序，用相关指令来实现堆栈 操作，用梯形图和功能框图时，程序员不必考 虑主机的这一逻辑，这两种编程工具自动地插 入必要的指令来处理各种堆栈逻辑操作。 S7-200可编程序控制器的主机逻辑堆栈结构如 表7-1所示。
基本逻辑指令

基本逻辑指令一般指位逻辑指令、定时器指令 及计数器指令。位逻辑指令又含触点指令、线 圈指令、逻辑堆栈指令、RS触发器指令等。这 些指令处理的对象大多为位逻辑量，主要用于 逻辑控制类程序中。
位逻辑指令



1.标准触点指令 标准触点指令有LD、LDN、A、AN、O、ON、NOT、 =指令（语句表）。这些指令对存储器位在逻辑堆栈 中进行操作。 由于堆栈存储单元数的限制，语句表中A、O、AN、 ON指令最多可以连用有限次。同样，梯形图中，最多 一次串联或并联的触点数也有一定限制，功能框图中 AND和OR指令盒中输入的个数也不能超过这个范围 标准触点指令中如果有操作数，则为BOOL型，操作 数的编址范围可以是：I、Q、M、SM、T、C、S、 VL。
//装入常开触点 //或常开触点 //被串的块开始 //被并路开始 //与常开触点 //栈装载或，并路结束 //栈装载与，串路结束 //输出触点 //装入常开触点 //逻辑推入栈，主控 //与常开触点 //输出触点 //逻辑读栈，新母线 //装入常开触点 //或常开触点 //栈装载与 //输出触点 //逻辑弹出栈，母线复 //装入常开出触点 //或常开触点 //栈装载与 //输出触点
