说明： 根据控制要求，程序在 M0.1 处应该输出 Q0.1,在 M0.2 处也应该输出 Q0.1 如果在 M0.1 及 M0.2 处直接输出 Q0.1,则就范了上面程序双线圈错误， 因此在需要输出 Q0.1 的地方，输出不同的中间继电器，然后把中间继电器的常 开点并联起来，再集中输出一个 Q0.1 的线圈，这样就能避免双线圈的问题。 或者下面的程序也能正确的满足控制要求：
分析： 若 A 先按下按钮， 则 Q0.1 灯要亮， 并且一直亮， 直到主持人按下复位按钮 I0.0， 灯才会灭。其他人按下按钮，对应的灯也不会亮。 若 B 先按下按钮， 则 Q0.2 灯要亮， 并且一直亮， 直到主持人按下复位按钮 I0.0， 灯才会灭。其他人按下按钮，对应的灯也不会亮。 同理，C、D 一样 以下程序是分析后得出的：
地址：苏州吴中宝丰路 1 号
咨询： 400-8169-114
苏州天天自动化 PLC 培训中心

触点指令应用案例 3：
用一个按钮（I0.1）来控制三个输出（Q0.1、Q0.2、Q0.3） 。 当 Q0.1、Q0.2、Q0.3 都为 OFF 时，按第一下 I0.1，则 Q0.1 变为 ON， 按第二下 I0.1，则 Q0.1、Q0.2 变为 ON， 按第三下 I0.1，则 Q0.1、Q0.2、Q0.3 都变 ON 按第四下 I0.1，则 Q0.1、Q0.2、Q0.3 都变为 OFF 状态。 按第五下 I0.1，重复执行如上动作。 试用两种不同的程序设计方法设计其梯形图程序。 以下是分析后得出的程序：
上图梯形图中，”N”此条件只有当 I0.0 由接通→断开的瞬间（也就是上面波形 图中的过程 4 这个状态时）才会接通，其他时刻都不会接通。
应用案例 1：每按一下 I0.1 按钮，变量存储器的数值加 1

3)动力头快进到工进位置时，输入信号I0.1有效；指令“SCRT SO.2"对应的状态继电器 SO.2的状态由“0”变为“1”，操作系统使状态继电器SO.1的状态由“1”变为“0”，快进活动步 变为静止步，状态继电器SO.1对应的SCR段程序不再被执行。系统从快进步转换到T进步，
输出信号QO.O变为OFF，QO．1变为ON，动力头工进。 4)动力头工进到位后，输入信号10.2有效；指令“SCRTSO.3"对应的状态继电器SO.3的状
5)动力头快退返回原位后，输入信号IO．O有效；指令“SCRT SO.O’’对应的状态继电器 SO．O的状态由“0”变为“1”，操作系统使状态继电器SO.4的状态由“1”变为“0”，动力头快 退步由活动步变为静止步，状态继电器SO．4对应的S（、R段程序不再被执行，输出信号
Q0.2变为OFF，动力头停止运行。系统从快退步转换到初始步，在原位等待起动信号。
表6-1 S7-200 PLC顺序控制指令
第三节 顺序控制的梯形图编程方法
使用S7-200 Smart系列PLC顺序流程指令需要注意以下几点。 1）顺序控制指令仅对状态继电器S有效，S也具有一般继电器的功能，对它还 可使用与其他继电器一样的指令。 2）SCR段程序（LSCR至SCRE之间的程序）能否执行，取决于该段程序对应的 态器S是否被置位。另外，当前程序SCRE（结束）与下一个程序LSCR（开始） 之间程序不影响下一个SCR程序的执行。 3）同一个状态器S不能用在不同的程序中，如主程序中用了S0.2，在子程序 中不能再使用它。 4）SCR段程序中不能使用跳转指令JMP和LBL，即不允许使用跳转指令跳人、 到ISCR程序或在SCR程序内部跳转。 5）SCR段程序中不能使用FOR.NEXT和END指令。 6）在使用SCRT指令实现程序转移后，前SCR段程序变为非活动步程序，该程 序的元件会自动复位，如果希望转移后某元件能继续输出，可对该元件使用 置位或复位指令在非活动步程序中，PLC通电常ON触点SMO.O也处于断开状 态。

梯形图
操作数
无 无
NOT
NOP N
改变能流输入的状态
空操作
无
N=0～255
正负跳变指令、取反指令、空操作指令的几点规定
1. 正跳变指令（EU）检测到每一次正跳变（触点的输入信号 由0到1），或负跳变指令（ED）检测到每一次负跳变（触点的 输入信号由1到0），让能流接通一个扫描周期。对于正跳变指令 ，一旦发现有正跳变发生（由0到1），该栈顶值被置为1，否则 置0。对于负跳变指令，一旦发现有负跳变发生（由1到0），该 栈顶值被置为1，否则置0。 2. 取反指令（NOT）将它左边电路的逻辑运算结果取反，运算 结果为1，则变为0，为0则变为1。 3. 空操作指令（NOP）不影响程序的执行。
新值同时写到物理输出点和对 应的输出映像寄存器中 bit: Q N的取值范围为 ：1～128
RI bit，N
=I bit
说明： “I”表示立即，当指令执行时，新值会同时被写到物理输出点和对 应的输出过程映象寄存器。这一点不同于非立即指令，只把新值写入 过程映像寄存器。
② 立即触点指令 语句表 LDI bit AI bit 功能 常开立即触点与左侧母线相连接 常开立即触点与其他程序段相串联 梯形图 操作数
特殊存储区的简单应用
案例1.
当报警信号I0.0接通时，报警指示灯Q0.1闪烁
例3扩展
特殊存储区，具有闪烁功 能
案例2.
在自动控制系统中，按下启动按钮I0.1，启动指示灯Q0.0输出，为了防止操 作员误动作，因此停止时需两个按钮I0.3及I0.2都按下,系统才能停止，启动 灯灭。
案例3.
水位低报警信号I0.1,故障指示灯Q0.1在有检测到故障时保持闪烁 直到按下复位按钮I0.2,指示灯灭。

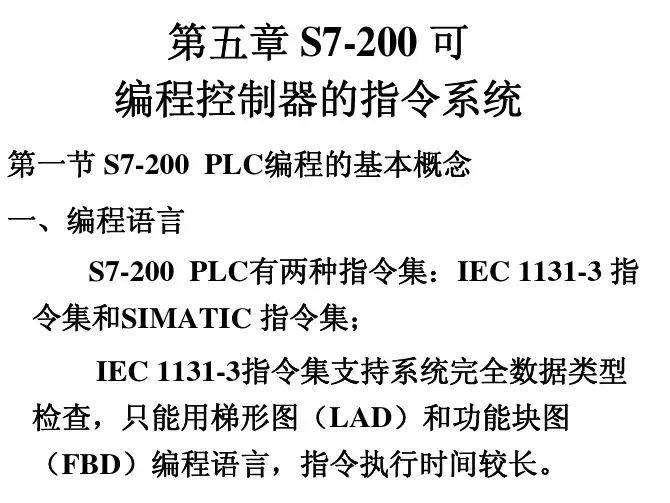

SIMATIC 指令集：西门子公司为S7-200 PLC 设计的编程语言，不支持系统完全数据类 型检查，可以用梯形图（LAD）、功能块图 （FBD）和语句表（STL）编程语言，且指令 执行时间较短。 （一）梯形图（LAD）编程语言
LAD 是与电气控制电路图相呼应的一种图 形语言，其信号流向清楚、简单、直观、易 懂，很适合电气工程人员使用；常作为第一用 户语言。
VB（0-5119）
储器 作中的中间结果或 (2)V[数据长度][起始字 VW(0-5118)
（V）
其他数据，即全局 节地址]
有效
例:VB20 VW100 VD2
VD（0-5116）
(1)L[字节地址].[位地
局部存 存放局部变量，是 址] 例: L0.0
储器 局部有效的，即只 (2) L[数据长度][起始
(1) I[字节地址].[位地 I（0.0-15.7）
输入映 存放输入点的状
址] 例：I0.1
IB（0-15）
像寄存 态，每一个输入端 (2) I[数据长度][起始字 IW（0-14）
器（I） 子与I的相应位相
节地址]
对应
例：IB4 IW6 ID10
ID（0-12）
存放CPU执行程序 (1)Q[字节地址].[位地址] Q（0.0-15.7）
系统区：存放有关PLC配置结构的参数， 存储器为：EEPROM;
数据区：是S7-200 CPU 提供的存储器的特定区 域，将数据存储区作了进一步的分区，并为每个存储 区域赋予了不同的功能，形成专用的存储单元。 包括：I、Q、V、M、S、SM、L、T、C、AI、AQ、 AC、HC；存储器为：EEPROM和RAM。 （一）数据区存储器的地址表示格式 1. 位地址格式 由存储器区域标识符、字节地址及位号构成 例如：V5.4
