第7章 S7-200系列PLC的功能指令

说明： 根据控制要求，程序在 M0.1 处应该输出 Q0.1,在 M0.2 处也应该输出 Q0.1 如果在 M0.1 及 M0.2 处直接输出 Q0.1,则就范了上面程序双线圈错误， 因此在需要输出 Q0.1 的地方，输出不同的中间继电器，然后把中间继电器的常 开点并联起来，再集中输出一个 Q0.1 的线圈，这样就能避免双线圈的问题。 或者下面的程序也能正确的满足控制要求：
分析： 若 A 先按下按钮， 则 Q0.1 灯要亮， 并且一直亮， 直到主持人按下复位按钮 I0.0， 灯才会灭。其他人按下按钮，对应的灯也不会亮。 若 B 先按下按钮， 则 Q0.2 灯要亮， 并且一直亮， 直到主持人按下复位按钮 I0.0， 灯才会灭。其他人按下按钮，对应的灯也不会亮。 同理，C、D 一样 以下程序是分析后得出的：
地址：苏州吴中宝丰路 1 号
咨询： 400-8169-114

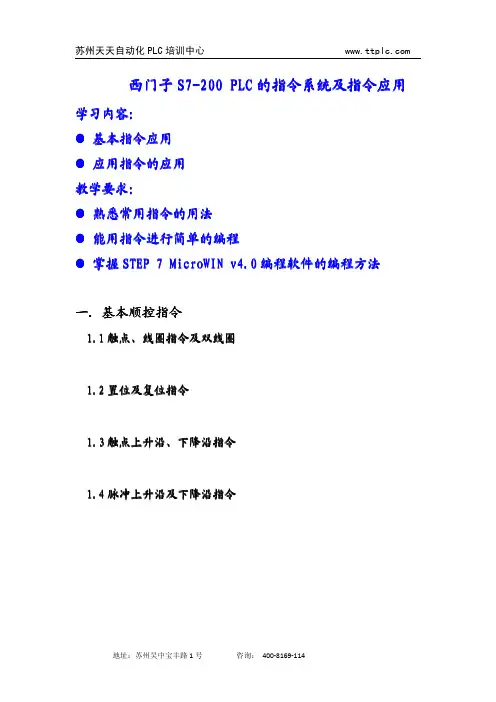

苏州天天自动化 PLC 培训中心

触点指令应用案例 3：
用一个按钮（I0.1）来控制三个输出（Q0.1、Q0.2、Q0.3） 。 当 Q0.1、Q0.2、Q0.3 都为 OFF 时，按第一下 I0.1，则 Q0.1 变为 ON， 按第二下 I0.1，则 Q0.1、Q0.2 变为 ON， 按第三下 I0.1，则 Q0.1、Q0.2、Q0.3 都变 ON 按第四下 I0.1，则 Q0.1、Q0.2、Q0.3 都变为 OFF 状态。 按第五下 I0.1，重复执行如上动作。 试用两种不同的程序设计方法设计其梯形图程序。 以下是分析后得出的程序：
上图梯形图中，”N”此条件只有当 I0.0 由接通→断开的瞬间（也就是上面波形 图中的过程 4 这个状态时）才会接通，其他时刻都不会接通。
应用案例 1：每按一下 I0.1 按钮，变量存储器的数值加 1

逻辑堆栈指令


S7-200可编程序控制器使用一个逻辑堆栈来 分析控制逻辑，用语句表编程时要根据这一堆 栈逻辑进行组织程序，用相关指令来实现堆栈 操作，用梯形图和功能框图时，程序员不必考 虑主机的这一逻辑，这两种编程工具自动地插 入必要的指令来处理各种堆栈逻辑操作。 S7-200可编程序控制器的主机逻辑堆栈结构如 表7-1所示。

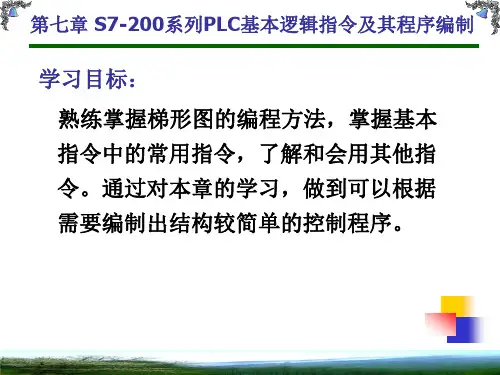

基本逻辑指令

基本逻辑指令一般指位逻辑指令、定时器指令 及计数器指令。位逻辑指令又含触点指令、线 圈指令、逻辑堆栈指令、RS触发器指令等。这 些指令处理的对象大多为位逻辑量，主要用于 逻辑控制类程序中。
位逻辑指令



1.标准触点指令 标准触点指令有LD、LDN、A、AN、O、ON、NOT、 =指令（语句表）。这些指令对存储器位在逻辑堆栈 中进行操作。 由于堆栈存储单元数的限制，语句表中A、O、AN、 ON指令最多可以连用有限次。同样，梯形图中，最多 一次串联或并联的触点数也有一定限制，功能框图中 AND和OR指令盒中输入的个数也不能超过这个范围 标准触点指令中如果有操作数，则为BOOL型，操作 数的编址范围可以是：I、Q、M、SM、T、C、S、 VL。
//装入常开触点 //或常开触点 //被串的块开始 //被并路开始 //与常开触点 //栈装载或，并路结束 //栈装载与，串路结束 //输出触点 //装入常开触点 //逻辑推入栈，主控 //与常开触点 //输出触点 //逻辑读栈，新母线 //装入常开触点 //或常开触点 //栈装载与 //输出触点 //逻辑弹出栈，母线复 //装入常开出触点 //或常开触点 //栈装载与 //输出触点

5、LRD（逻辑读栈指令）Logic Read LRD，逻辑读栈指令。把堆栈中第二级的值复 制到栈顶。堆栈没有推入栈或弹出栈操作，但 原栈顶值被新的复制值取代。在梯形图中的分 支结构中，当左侧为主控逻辑块时，开始第二 个和后边更多的从逻辑块。应注意，LPS后第 一个和最后一个从逻辑块不用本指令。

2. 指令表编辑器中指令的组成与使用 如图所示，在指令表编辑器中，程序也分为一个个 的网络段，这样可方便地与梯形图进行转换。当然也可 以不分网络段，此时指令表程序不能转换。注释部分和 梯形图编辑器中相同。
指令表程序的基本构成为指令助记符+操作数。如LD I0.0，LD为指令助记符，表示具体需要完成的功能；I0.0为 操作数，表示被操作的内容。指令表属于文本形式的编程 语言，和汇编语言类似，可以解决梯形图指令不易解决的 问题，适用于对PLC和逻辑编程的有经验程序员。
I0.0 I0.1
Network2
Q0.0
Network1 LD I0.0 O I0.1 = Q0.0
I0.0 I0.1
Q0.0
Network2 Q0.1 LD I0.2 ON I0.3 = Q0.1
I0.2 I0.3
I0.2 I0.3 Q0.1
4) 指令说明 (1) O、ON指令可在多个触点并联连接时连续使用。使用次数仅受编程软 件的限制，在一个网络块中最多并联31个触点。 (2) O、ON指令可进行多重并联。
指令表格式
梯形图格式
S bit，N
bit s
N
R bit，N
bit
R N
指 S、R
令
可用操作数 I，Q，M，SM，T，C，V，S，L的位逻辑量 VB，IB，QB，MB，SMB，SB，LB，AC，常数，*VD，*AC， *LD N可设置的范围为：1～255
N
2) 指令功能 S 置位指令，将操作数中定义的N个位逻辑量强制置1。 R 复位指令，将操作数中定义的N个位逻辑量强制置0。 3) 指令应用举例
Network1
Network1 Q0.0
I0.0

IN＋1＝IN IN－1＝IN 在梯形图中，可以设定OUT和IN指向同一内存单 元，
这样可节省内存。
执行结果对特殊标志位的影响：
1.2 数学函数指令
（1）求平方根指令
指令
说明
SQRT
求平方根指令把32bit的实数取平方根后，将结果送到
EN
32bit的目标（OUT）中去，即 IN OUT
IN OUT
IN1－IN2＝OUT 在语句表中，IN2的操作数与OUT同，且
IN1＋IN2＝IN2 IN2－IN1＝IN2 在梯形图中，可以设定OUT和IN2指向同一内存单元，这 样可 节省内存。 执行结果对特殊标志位的影响： SM1.0（0），SM1.1（溢出），SM1.2（负）
（４）整数乘／除运算指令
指令
说明
MUL
整数乘法指令把两个16bit整数相乘后，将结果送到32bit
EN
的目标（OUT）中去。整数除法指令把两个16bit整数相
IN1
除后，将结果送到32bit的目标（OUT）中去。计算结果
IN2 OUT 的低16位为商，高16位为余数。
……
操作数：
MUL IN1， IN2
DIV EN IN1 IN2 OUT …… DIV IN1，IN2
双字的加1/减1指令把32bit源双字（IN）加1/减1后，将 结果送到32bit的目标（OUT）中去。
操作数：
IN：VD，ID，QD，MD，SMD，AC，HC，*VD ，
*AC，SC，常数。 OUT：VD，ID，QD，MD，SMD，AC，*VD，
*AC，SD。 在梯形图中， IN＋1＝OUT
IN－1＝OUT 在语句表中，IN的操作数与OUT同，且
可编程控制器
