莫氏锥度参数表

5号莫氏锥度标准尺寸表
1、莫氏5号锥柄标准尺寸：大径D1=44.399，小径d＝37.537。

2、莫氏锥度，有0，1，2，3，4，5，6共七个号，锥度值有一定的变化，每一型号公称直径大小分别为9.045，12.065，17.78，23.825，31.267，44.399，63.348。

主要用于各种刀具（如钻头、铣刀)各种刀杆及机床主轴孔锥度。

3、公制锥度：
扩展资料：
莫氏锥度又分为长锥和短锥，长锥多用于主动机床的主轴孔，短锥用于机床附件和机床连接孔，莫氏短锥有B10，B12，B16，B18，B22，B24六个型号，他们是根据莫氏长锥1，2，3号缩短而来。

例如B10和B12是莫氏长锥1号的大小两端，一般机床附件根据大小和所需传动扭矩选择使用的短锥，如常用的钻夹头1-13毫米通常都是采用B16的短锥孔。

莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。

由于锥度很小，利用摩擦力的原理，可以传递一定的扭距，又因为是锥度配合，所以可以方便的拆卸。

在同一锥度的一定范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔的锥柄钻，如果使用中需要拆卸钻头磨削，拆卸后重新装上不会影响钻头的中心位置。

莫氏锥度，有0，1，2，3，4，5，6共七个号，锥度值有一定的变化，每一型号公称直径大小分别为9.045，12.065，17.78，23.825，31.267，44.399，63.348。

主要用于各种刀具（如钻头、铣刀)各种刀杆及机床主轴孔锥度。

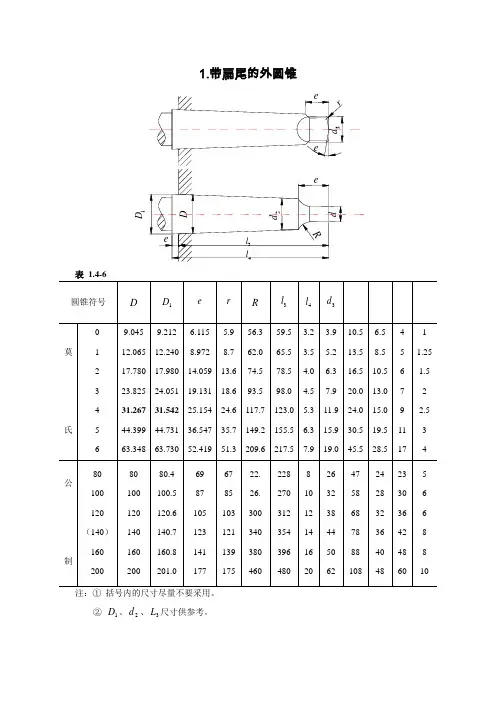

莫氏锥度又分为长锥和短锥,长锥多用于主动机床的主轴孔,短锥用于机床附件和机床连接孔,莫氏短锥有,B12,B16,B18,B22,B24六个型号,他们是根据莫氏长锥1,2,3号缩短而来,例如B10和B12是莫氏长锥1号的大小两端,一般机床附件根据大小和所需传动扭矩选择使用的短锥,如常用的钻夹头1-13毫米通常都是采用B16的短锥孔.公制锥度,以大端直径标注.主要用于较大主轴锥度,刀套,刀杆号数锥度C 外锥大径基本尺寸D0 1:19.212 9.0451 1:20.047 12.0652 1:20.020 17.783 1:19.922 23.8254 1:19.254 31.2675 1:19.002 44.3996 1:19.180 63.348锥度C与圆锥角α的关系为:C=2Xtg(α/2) 莫氏圆锥锥度A B (max) C (max) D (max) E(max) F G H J K0 19.212:1 9.045 56.5 59.5 10.5 6 4 1 3 3.9 1°29'27"1 20.047:1 12.065 62 65.5 13.5 8.7 5 1.2 3.5 5.2 1°25'43"2 20.020:1 17.780 75 80 16 13.5 6 1.6 5 6.3 1°25'50"3 19.922:1 23.825 94 99 20 18.5 7 2 5 7.9 1°26'16"4 19.254:1 31.267 117.5 124 24 24.5 8 2.5 6.5 11.9 1°29'15"5 19.002:1 44.399 149.5 156 29 35.7 10 3 6.5 15.9 1°20'26"6 19.180:1 63.348 210 218 40 51 13 4 8 19 1°29'36"7 - 83.058 285.75 294.1 34.9 - - 19.05 - 19 1°29'25圆锥角度数=2*K由上面得：莫氏3号锥柄的圆锥角度数是2度52分32毫分锥度C=（大端直径-小短直径）/长度大端=31.3（31.267）小短=28.1（28.15）长度=60大端=23.9（23.825）小短=21.3（21.315）长度=50。

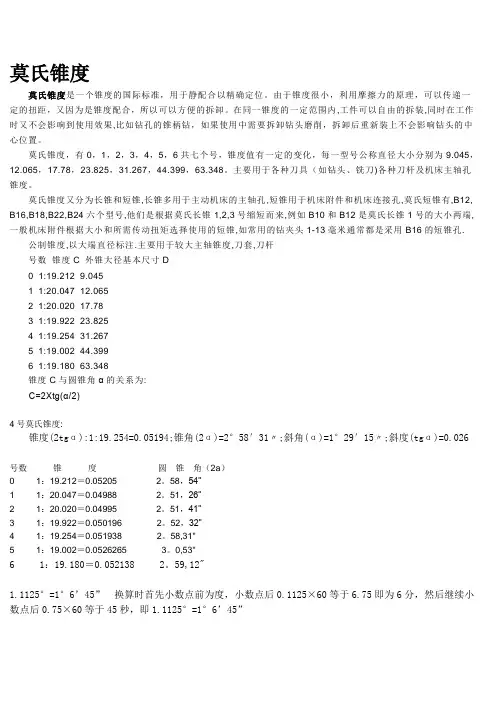

莫氏锥度莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。

由于锥度很小，利用摩擦力的原理，可以传递一定的扭距，又因为是锥度配合，所以可以方便的拆卸。

在同一锥度的一定范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔的锥柄钻，如果使用中需要拆卸钻头磨削，拆卸后重新装上不会影响钻头的中心位置。

莫氏锥度，有0，1，2，3，4，5，6共七个号，锥度值有一定的变化，每一型号公称直径大小分别为9.045，12.065，17.78，23.825，31.267，44.399，63.348。

主要用于各种刀具（如钻头、铣刀)各种刀杆及机床主轴孔锥度。

莫氏锥度又分为长锥和短锥,长锥多用于主动机床的主轴孔,短锥用于机床附件和机床连接孔,莫氏短锥有,B12, B16,B18,B22,B24六个型号,他们是根据莫氏长锥1,2,3号缩短而来,例如B10和B12是莫氏长锥1号的大小两端,一般机床附件根据大小和所需传动扭矩选择使用的短锥,如常用的钻夹头1-13毫米通常都是采用B16的短锥孔.公制锥度,以大端直径标注.主要用于较大主轴锥度,刀套,刀杆号数锥度C 外锥大径基本尺寸D0 1:19.212 9.0451 1:20.047 12.0652 1:20.020 17.783 1:19.922 23.8254 1:19.254 31.2675 1:19.002 44.3996 1:19.180 63.348锥度C与圆锥角α的关系为:C=2Xtg(α/2)4号莫氏锥度:锥度(2tgα):1:19.254=0.05194;锥角(2α)=2°58′31〃;斜角(α)=1°29′15〃;斜度(tgα)=0.026号数锥度圆锥角（2a）0 1：19.212＝0.05205 2。

58，54”1 1：20.047＝0.04988 2。

51，26”2 1：20.020＝0.04995 2。

51，41”3 1：19.922＝0.050196 2。
