莫氏锥度详细解说图一看就懂

莫氏锥度莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。

由于锥度很小，可以传递一定的扭距，又因为又锥度，又便于拆卸。

利用的就是摩擦力的原理,在一定的锥度范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔的锥柄钻.在锥柄上好后,钻头可以将工件钻出需要的孔,而锥柄处不会出现转动现象.莫氏锥度，有0，1，2，3，4，5，6共七个号，主要用于各种刀具（如钻头、铣刀)各种刀杆及主轴锥度.公制锥度,以大端直径标注.主要用于较大主轴锥度,刀套,刀杆。

莫氏锥度：号数锥度C 标准锥度0 1：19.212=0.0520508158 1°29'27"1 1：20.047=0.0498827754 1°25'43"2 1：20.020=0.0499500500 1°25'50"3 1：19.922=0.0501957634 1°26'16"4 1：19.254=0.0519372598 1°29'15"5 1：19.002=0.0526260394 1°20'26"6 1：19.180=0.0521376434 1°29'36"锥度C与圆锥角α的关系为：C＝2×tg（α/2）4号莫氏锥度:锥度(2tgα):1:19.254=0.05194;锥角(2α)=2°58′31〃;斜角(α)=1°29′15〃;斜度(tgα)=0.026莫氏6号锥度2度59分12秒公称直径63.348 普通长度182 带舌尾长度210 标准留距8以上单位全是毫米[莫氏锥度NO.2]基本值：1:20.020圆锥角α：2度51分40.7960秒(2.861 332 23 度);rad:0.049 939 67锥度C：1:16.666 666 7标准号：1443(296) GB/T 157-2001莫氏圆锥锥度 A B (max) C (max) D (max) E(max) F G H J K0 19.212:1 9.045 56.5 59.5 10.5 6 4 1 3 3.9 1°29'27"1 20.047:1 12.065 62 65.5 13.5 8.7 5 1.2 3.5 5.2 1°25'43"2 20.020:1 17.780 75 80 16 13.5 6 1.6 5 6.3 1°25'50"3 19.922:1 23.825 94 99 20 18.5 7 2 5 7.9 1°26'16"4 19.254:1 31.267 117.5 124 24 24.5 8 2.5 6.5 11.9 1°29'15"5 19.002:1 44.399 149.5 156 29 35.7 10 3 6.5 15.9 1°20'26"6 19.180:1 63.348 210 218 40 51 13 4 8 19 1°29'36"7 - 83.058 285.75 294.1 34.9 - - 19.05 – 19 1°29'25圆锥体的参数及计算公式大端直径 D ： D=d+CL; D=d=2Ltan 2a小端直径 d: d=D-CL; d=D-2Ltan 2a锥度 C: C=Ld D -锥体长度 L ： L=Cd D -; L=2tan 2a d D -斜度 S ： S= tan 2a ; S=Ld D 2-; S=2C圆锥角a,斜角2a ：a=2arctan Ld D 2-; a=2anrctan 2C计算实例例1 已知C=1:12,L=50,d=22,求D 。

莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。

由于锥度很小，可以传递一定的扭距用的就是摩擦力的原理,在一定的锥度范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔上好后,钻头可以将工件钻出需要的孔,而锥柄处不会出现转动现象.莫氏锥度，有0，1，2，3，4，5，6共七个号，锥度值有一定的变化，每一型号公称直径大小分别为9.045，12.0 23.825，31.267，44.399，63.348。

主要用于各种刀具（如钻头、铣刀)各种刀杆及机床主轴孔锥度。

莫氏锥度又分为长锥和短锥,长锥多用于主动机床的主轴孔,短锥用于机床附件和机床连接孔,莫氏短锥有,B12,B16型号,他们是根据莫氏长锥1,2,3号缩短而来,例如B10和B12是莫氏长锥1号的大小两端,一般机床附件根据大小和所用的短锥,如常用的钻夹头1-13毫米通常都是采用B16的短锥孔.莫氏锥度：号数锥度圆锥角外锥大径基本尺寸D0 1 : 19.212＝0.05205 2。

58'54" 9.0451 1 : 20.047＝0.04988 2。

51'26" 12.0652 1 : 20.020＝0.04995 2。

51'41" 17.783 1 : 19.922＝0.050196 2。

52'32" 23.8254 1 : 19.254＝0.051938 2。

58'31" 31.2675 1 : 19.002＝0.0526265 3。

0'53" 44.3996 1 : 19.180＝0.052138 2。

59'12" 63.348锥度C与圆锥角α的关系为：C＝2Xtg（α/2）的扭距，又因为又锥度，又便于拆卸。

利不会影响到使用效果,比如钻孔的锥柄钻.在锥柄称直径大小分别为9.045，12.065，17.78，及机床主轴孔锥度。

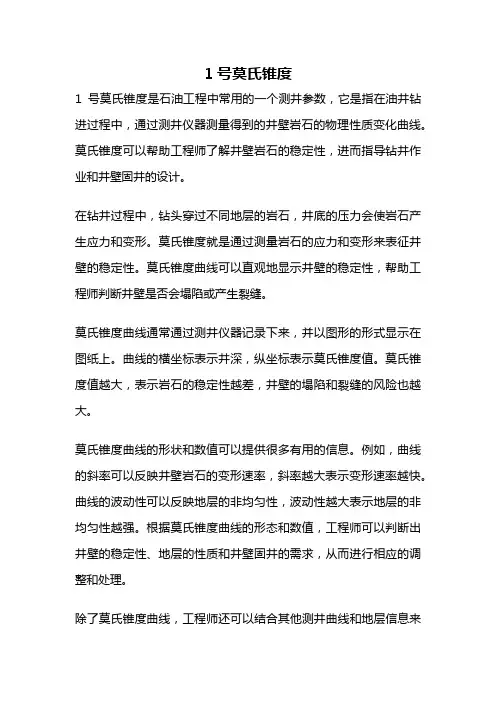

1号莫氏锥度1号莫氏锥度是石油工程中常用的一个测井参数，它是指在油井钻进过程中，通过测井仪器测量得到的井壁岩石的物理性质变化曲线。

莫氏锥度可以帮助工程师了解井壁岩石的稳定性，进而指导钻井作业和井壁固井的设计。

在钻井过程中，钻头穿过不同地层的岩石，井底的压力会使岩石产生应力和变形。

莫氏锥度就是通过测量岩石的应力和变形来表征井壁的稳定性。

莫氏锥度曲线可以直观地显示井壁的稳定性，帮助工程师判断井壁是否会塌陷或产生裂缝。

莫氏锥度曲线通常通过测井仪器记录下来，并以图形的形式显示在图纸上。

曲线的横坐标表示井深，纵坐标表示莫氏锥度值。

莫氏锥度值越大，表示岩石的稳定性越差，井壁的塌陷和裂缝的风险也越大。

莫氏锥度曲线的形状和数值可以提供很多有用的信息。

例如，曲线的斜率可以反映井壁岩石的变形速率，斜率越大表示变形速率越快。

曲线的波动性可以反映地层的非均匀性，波动性越大表示地层的非均匀性越强。

根据莫氏锥度曲线的形态和数值，工程师可以判断出井壁的稳定性、地层的性质和井壁固井的需求，从而进行相应的调整和处理。

除了莫氏锥度曲线，工程师还可以结合其他测井曲线和地层信息来进行综合分析。

例如，可以结合测井仪器测量的岩石密度曲线和声波速度曲线，来确定地层的岩石类型和物性。

同时，还可以结合地震资料和岩心分析结果，来进一步确认地层结构和岩石性质。

在钻井作业中，莫氏锥度的测量是一个非常重要的环节。

通过合理选择测井仪器和测井参数，工程师可以获取准确可靠的莫氏锥度曲线。

在钻井过程中，及时监测莫氏锥度曲线的变化，可以帮助工程师预测井壁的稳定性问题，及时采取相应的措施，保证钻井的安全和顺利进行。

1号莫氏锥度是石油工程中重要的测井参数，通过测量井壁岩石的应力和变形，可以帮助工程师了解井壁的稳定性，并指导钻井作业和井壁固井的设计。

莫氏锥度曲线的形态和数值可以提供有用的信息，工程师可以根据曲线来判断井壁的稳定性、地层的性质和井壁固井的需求。

在钻井作业中，准确测量和及时监测莫氏锥度曲线的变化是非常重要的，可以保证钻井的安全和顺利进行。

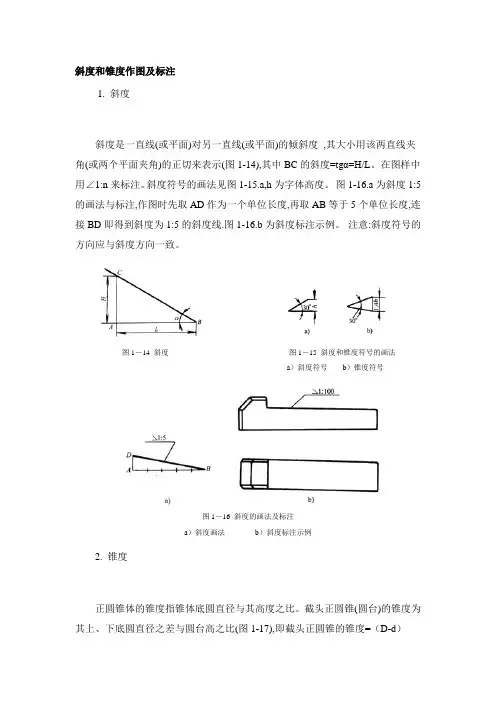

斜度和锥度作图及标注1. 斜度斜度是一直线(或平面)对另一直线(或平面)的倾斜度,其大小用该两直线夹角(或两个平面夹角)的正切来表示(图1-14),其中BC的斜度=tgα=H/L。

在图样中用∠1:n来标注。

斜度符号的画法见图1-15.a,h为字体高度。

图1-16.a为斜度1:5的画法与标注,作图时先取AD作为一个单位长度,再取AB等于5个单位长度,连接BD即得到斜度为1:5的斜度线.图1-16.b为斜度标注示例。

注意:斜度符号的方向应与斜度方向一致。

图1－14 斜度图1－15 斜度和锥度符号的画法a）斜度符号b）锥度符号图1－16 斜度的画法及标注a）斜度画法b）斜度标注示例2. 锥度正圆锥体的锥度指锥体底圆直径与其高度之比。

截头正圆锥(圆台)的锥度为其上、下底圆直径之差与圆台高之比(图1-17),即截头正圆锥的锥度=（D-d）/L=2tgα/2,其中α为锥度。

锥度在图样上用1:n形式符注。

锥度符号的画法见图1-15.b,h为字体高度。

图1-18为锥度标注示例。

锥度符号的方向应与圆锥方向一致。

图1-19为锥度的画图步骤及标注。

图1－17 锥度图1－18 锥度标注示例图1－19 锥度的画图步骤及标注圆弧连接图1－20画出了吊钩、搭钩、摇杆、钢轨的图形，他们的轮廓线都是由直线和圆弧、圆弧和圆弧连接起来的。

所谓圆弧连接，是指用一圆弧光滑连接相邻两线段（或圆弧）的作图方法。

图1－20 圆弧连接实例a）吊钩b）搭钩c）摇杆d）钢轨圆弧的连接有3种基本形式:(1)用圆弧连接两条已知直线;(2)用圆弧连接已知直线和已知圆弧。

(3)用圆弧连接两已知圆弧。

线段连接作图的关键在于，找出连接圆弧的圆心位置及与两被连接线段连接处的切点位置。

图1-21示出已知圆弧半径为R的三种连接形式的作图方法。

图1－21 圆弧连接示例六等分圆周或作正多边形根据已知直径d画圆,然后将60°、30°一角板的短直角边紧贴丁字尺, 并使其斜边分别通过A点和D点作直线AB和DE,再翻转三角板用同样方法画AF和CD,这样, 圆周就被六等分了(图1-12.a).连接B、C和E、F,就可得到内接正六边形ABCDEF。

莫氏锥度符号
莫氏锥度符号（Mohr's Cone Symbol）其实就是莫氏锥，是一种定量表征超声
拥有一定频率及传播方向性特性的表现形式，它最初由德国发明家Hermann Mohr
发明，他在19世纪20年代发明了狭缝式静压机。

它是用来表示声数据，特别是在三维空间中，它能够显示出声传播特性及频率改变的发散状态。

这种表示形式有助于评估声场强度及方向，以及表示声源的活动水平。

莫氏锥符号的使用可以被说明为一个超声波的幅度在一个三维坐标系（由频率
和方向构成）上的空间表示，科学家使用莫氏锥可以理解超声信号随时间演变，它们可以被用于分析声音信号在不同尺度，环境和条件上的表现状态，推断出空气湿度、频率变化和最佳声音发射路径等等。

今天，微观的莫氏锥技术已经不仅应用在声学调查中，而且也大量被用于医学
领域，比如关于诊断患者血流、呼吸状态和心脏情况的非侵入式测量等。

通过莫氏锥，医务人员可以获取准确的数据和更多有用的信息，从而更好地诊断和治疗病人。

莫氏锥技术不仅能够提供定量而准确的数据，而且还能够更加清晰、直观地查
看分析结果，从而更加直观地避免和减少误差，给使用者带来极大的便利与收益。

总之，莫氏锥符号是行业如声学和医学界中用于定量表征传声特性的有效工具，它受到越来越多的应用及探讨，也有助于更加有效地解决工程类问题和行业问题。

莫氏锥度莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。

由于锥度很小，利用摩擦力的原理，可以传递一定的扭距，又因为是锥度配合，所以可以方便的拆卸。

在同一锥度的一定范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔的锥柄钻，如果使用中需要拆卸钻头磨削，拆卸后重新装上不会影响钻头的中心位置。

莫氏锥度，有0，1，2，3，4，5，6共七个号，锥度值有一定的变化，每一型号公称直径大小分别为9.045，12.065，17.78，23.825，31.267，44.399，63.348。

主要用于各种刀具（如钻头、铣刀)各种刀杆及机床主轴孔锥度。

莫氏锥度又分为长锥和短锥，长锥多用于主动机床的主轴孔，短锥用于机床附件和机床连接孔，莫氏短锥有：B12、B16、B18、B22、B24六个型号，他们是根据莫氏长锥1、2、3号缩短而来，例如B10和B12是莫氏长锥1号的大小两端，一般机床附件根据大小和所需传动扭矩选择使用的短锥，如常用的钻夹头1-13毫米通常都是采用B16的短锥孔。

编辑本段公制锥度公制锥度,以大端直径标注.主要用于较大主轴锥度,刀套,刀杆号数锥度C 外锥大径基本尺寸D0 1:19.212 9.0451 1:20.047 12.0652 1:20.020 17.783 1:19.922 23.8254 1:19.254 31.2675 1:19.002 44.3996 1:19.180 63.348锥度C与圆锥角α的关系为: C=2Xtg(α/2)编辑本段发明为19世纪美国机械师莫氏（Stephen A. Morse）为了解决麻花钻的夹持问题（莫氏同时也是世界最早商业化麻花钻头（1864年）的发明者）而发明。

马上就推广为美国标准，并且发展成为全球标莫氏圆锥锥度椎柄最大直径有效椎柄加舌尾长度(max) 总长(max) 舌尾长度(max) 舌尾宽度(max) F G H J K0 19.212:1 9.045 56.5 59.5 10.5 6 4 1 3 3.9 1°29'27"1 20.047:1 12.065 62 65.5 13.5 8.7 5 1.2 3.5 5.2 1°25'43"2 20.020:1 17.780 75 80 16 13.5 6 1.6 5 6.3 1°25'50"3 19.922:1 23.825 94 99 20 18.5 7 2 5 7.9 1°26'16"4 19.254:1 31.267 117.5 124 24 24.5 8 2.5 6.5 11.9 1°29'15"5 19.002:1 44.399 149.5 156 29 35.7 10 3 6.5 15.9 1°20'26"6 19.180:1 63.348 210 218 40 51 13 4 8 19 1°29'36"7 83.058 285.75 294.1 34.9 - - 19.05 - 19 1°29'25"莫氏3号锥度1：19.922大径：23.825小径19.8锥长<=81，MT3号孔与顶针的接触面的长度应该至少达到锥长的百分七十五莫氏锥度锥孔的标准画法：莫氏锥度孔的画法与莫氏外锥度画法一样，从中心线作垂直线，以大端尺寸两端为起点，做2α锥角线，两线至标准长度终点即成内锥孔。

莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。

由于锥度很小，利用摩擦力的原理，可以传递一定的扭距，又因为是锥度配合，所以可以方便的拆卸。

在同一锥度的一定范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔的锥柄钻，如果使用中需要拆卸钻头磨削，拆卸后重新装上不会影响钻头的中心位置。

莫氏锥度，有0，1，2，3，4，5，6共七个号，锥度值有一定的变化，每一型号公称直径大小分别为9.045，12.065，17.78，23.825，31.267，44.399，63.348。

主要用于各种刀具（如钻头、铣刀)各种刀杆及机床主轴孔锥度。

莫氏锥度又分为长锥和短锥,长锥多用于主动机床的主轴孔,短锥用于机床附件和机床连接孔,莫氏短锥有,B12,B16,B18,B22,B24六个型号,他们是根据莫氏长锥1,2,3号缩短而来,例如B10和B12是莫氏长锥1号的大小两端,一般机床附件根据大小和所需传动扭矩选择使用的短锥,如常用的钻夹头1-13毫米通常都是采用B16的短锥孔. [编辑本段]公制锥度公制锥度,以大端直径标注.主要用于较大主轴锥度,刀套,刀杆号数锥度C 外锥大径基本尺寸D0 1:19.212 9.0451 1:20.047 12.0652 1:20.020 17.783 1:19.922 23.8254 1:19.254 31.2675 1:19.002 44.3996 1:19.180 63.348锥度C与圆锥角α的关系为:C=2Xtg(α/2)•4#莫氏锥度怎样求的,敬请帮助.悬赏分：5 - 提问时间2006-6-13 09:02问题为何被关闭提问者：guoyufen1973 - 一级答复共1 条1. 卡盘类：分为三爪和四爪卡盘：三爪卡盘代号为K11,按照卡盘外径的大小分为K11160(表示卡盘外径为160mm)、K11200、K11250、K11250C、K11250C/A16、K11320C、K11325C、K11380C、K11250C/A16(配CA6140车床专用)，子母C表示卡盘带的卡爪为活动爪，不代子母C的表示卡盘带正反两套爪。

莫氏锥度莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。

由于锥度很小，可以传递一定的扭距，又因为又锥度，又便于拆卸。

利用的就是摩擦力的原理,在一定的锥度范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔的锥柄钻.在锥柄上好后,钻头可以将工件钻出需要的孔,而锥柄处不会出现转动现象.莫氏锥度，有0，1，2，3，4，5，6共七个号，主要用于各种刀具（如钻头、铣刀)各种刀杆及主轴锥度.公制锥度,以大端直径标注.主要用于较大主轴锥度,刀套,刀杆。

莫氏锥度：号数锥度C 标准锥度0 1：19.212=0.0520508158 1°29'27"1 1：20.047=0.0498827754 1°25'43"2 1：20.020=0.0499500500 1°25'50"3 1：19.922=0.0501957634 1°26'16"4 1：19.254=0.0519372598 1°29'15"5 1：19.002=0.0526260394 1°20'26"6 1：19.180=0.0521376434 1°29'36"锥度C与圆锥角α的关系为：C＝2×tg（α/2）4号莫氏锥度:锥度(2tgα):1:19.254=0.05194;锥角(2α)=2°58′31〃;斜角(α)=1°29′15〃;斜度(tgα)=0.026莫氏6号锥度2度59分12秒公称直径63.348 普通长度182 带舌尾长度210 标准留距8以上单位全是毫米[莫氏锥度NO.2]基本值：1:20.020圆锥角α：2度51分40.7960秒(2.861 332 23 度);rad:0.049 939 67锥度C：1:16.666 666 7标准号：1443(296) GB/T 157-2001莫氏圆锥锥度 A B (max) C (max) D (max) E(max) F G H J K0 19.212:1 9.045 56.5 59.5 10.5 6 4 1 3 3.9 1°29'27"1 20.047:1 12.065 62 65.5 13.5 8.7 5 1.2 3.5 5.2 1°25'43"2 20.020:1 17.780 75 80 16 13.5 6 1.6 5 6.3 1°25'50"3 19.922:1 23.825 94 99 20 18.5 7 2 5 7.9 1°26'16"4 19.254:1 31.267 117.5 124 24 24.5 8 2.5 6.5 11.9 1°29'15"5 19.002:1 44.399 149.5 156 29 35.7 10 3 6.5 15.9 1°20'26"6 19.180:1 63.348 210 218 40 51 13 4 8 19 1°29'36"7 - 83.058 285.75 294.1 34.9 - - 19.05 – 19 1°29'25圆锥体的参数及计算公式大端直径 D ： D=d+CL; D=d=2Ltan 2a小端直径 d: d=D-CL; d=D-2Ltan 2a锥度 C: C=Ld D -锥体长度 L ： L=Cd D -; L=2tan 2a d D -斜度 S ： S= tan 2a ; S=Ld D 2-; S=2C圆锥角a,斜角2a ：a=2arctan Ld D 2-; a=2anrctan 2C计算实例例1 已知C=1:12,L=50,d=22,求D 。

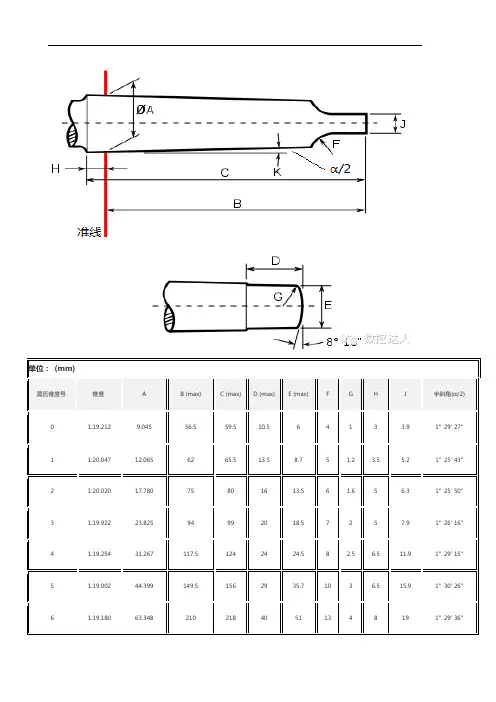

单位：(mm)莫氏锥度号锥度 A B (max) C (max) D (max) E (max) F G H J 半斜角(α/2)0 1:19.212 9.045 56.5 59.5 10.5 6 4 1 3 3.9 1°29' 27"1 1:20.047 12.065 62 65.5 13.5 8.7 5 1.2 3.5 5.2 1°25' 43"2 1:20.020 17.780 75 80 16 13.5 6 1.6 5 6.3 1°25' 50"3 1:19.922 23.825 94 99 20 18.5 7 2 5 7.9 1°26' 16"4 1:19.254 31.267 117.5 124 24 24.5 8 2.5 6.5 11.9 1°29' 15"5 1:19.002 44.399 149.5 156 29 35.7 10 3 6.5 15.9 1°30' 26"6 1:19.180 63.348 210 218 40 51 13 4 8 19 1°29' 36"小学四年级下册美术教学计划与教案一、教材分析：本教材共分为九个单元。

每个单元都把相互之间的内容紧密的联系在了一起，并且单元与单元之间也有一定的知识延伸，或者是与前面几册知识的联系。

同时本书充分体现了生活中的艺术，使学生的学能结合在自己的生活体验中。

其次，书中的大量图片给学生带来了丰富的课外知识，和参考的范围更广了，同时在教学上给老师带来了更多的难度，验证了一句话“教给学生一滴水，老师要有一桶水”。

本书充分的体现了学生的主体地位，给艺术教育指明了发展的方向。

二、学生情况分析：1、四年级学生的自我意识日趋形成，绘画水平处于半抽象半具象的阶段，学生绘画能力相差比较大。

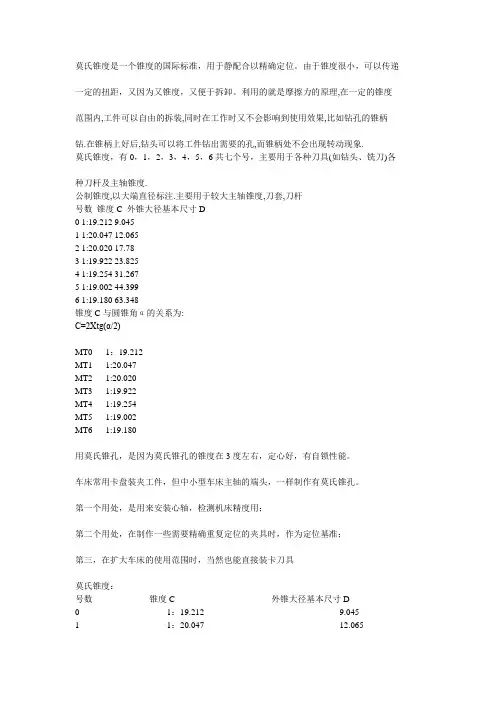

莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。

由于锥度很小，可以传递一定的扭距，又因为又锥度，又便于拆卸。

利用的就是摩擦力的原理,在一定的锥度范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔的锥柄钻.在锥柄上好后,钻头可以将工件钻出需要的孔,而锥柄处不会出现转动现象.莫氏锥度，有0，1，2，3，4，5，6共七个号，主要用于各种刀具(如钻头、铣刀)各种刀杆及主轴锥度.公制锥度,以大端直径标注.主要用于较大主轴锥度,刀套,刀杆号数锥度C 外锥大径基本尺寸D0 1:19.212 9.0451 1:20.047 12.0652 1:20.020 17.783 1:19.922 23.8254 1:19.254 31.2675 1:19.002 44.3996 1:19.180 63.348锥度C与圆锥角α的关系为:C=2Xtg(α/2)MT0 1：19.212MT1 1:20.047MT2 1:20.020MT3 1:19.922MT4 1:19.254MT5 1:19.002MT6 1:19.180用莫氏锥孔，是因为莫氏锥孔的锥度在3度左右，定心好，有自锁性能。

车床常用卡盘装夹工件，但中小型车床主轴的端头，一样制作有莫氏锥孔。

第一个用处，是用来安装心轴，检测机床精度用；第二个用处，在制作一些需要精确重复定位的夹具时，作为定位基准；第三，在扩大车床的使用范围时，当然也能直接装卡刀具莫氏锥度：号数锥度C 外锥大径基本尺寸D0 1：19.212 9.0451 1：20.047 12.0652 1：20.020 17.783 1：19.922 23.8254 1：19.254 31.2675 1：19.002 44.3996 1：19.180 63.348锥度C与圆锥角α的关系为：C＝2Xtg（α/2）莫氏锥度.例如，[莫氏锥度NO.2] 基本值：1:20.020 圆锥角α：2度51分40.7960秒;rad:0.049 939 67 锥度C：1:16.666 666 7 标准号：1443(296)卧式车床CD6140A详细说明性能简介CD系列A型普通车床可进行各种车削加工，如：车削零件的内、外圆柱面、端面和圆锥面；带有马鞍的车床可用来车削大直径或畸型零件。

锥度的画法
一、锥度的概念
锥度是指圆锥的底面直径与锥体高度之比，如果是圆台，则为上、下两底圆的直径差与锥台高度之比值。

（如图1） 表达式：锥度＝L D =l
d
D =2tg α
图1
带锥度的零件
二、锥度的标注
1.锥度符号（如下图2所示）
图2 2.锥度的标注
在图样上标注锥度时，习惯以1:n 的形式，并在前加上符号“ ”表示。

符号的尖端指向应与锥度方向一致。

A 图
B 图
C 图 （标注样式） （普通锥度标注实例）
（莫氏锥度标注实例）
三、锥度的绘制
例：求作如图3所示1:5的锥度
L d
h=字体高度
1 : n h=字体高度
B
1/2O A 1/2
图3
步骤一：由O 点沿轴线向右取五等分，由O 沿垂线向上和向下分别取1/2个等份;连接等分端点就可以得到1:5的锥度。

（如下图a ）
图a
步骤二：分别过A 点B 点作两条斜线的平行线，就可以得到所求作图形的锥度。

（如下图b ）
图b
B 1/2
O A 1/2B
5
A
20
30
B
1/2O
1:5
A 1/2
B 5
A
1:5
B
/2O
A
/2
5。

锥度是指圆锥的底面直径与锥体高度之比，如果是圆台，则为上、下两底圆的直径差与锥台高度之比值。

锥度塞规主要用于检验产品的大径、锥度和接触率，属于专用综合检具。

锥度塞规可分为尺寸塞规和涂色塞规两种。

由于涂色锥度塞规的设计和检测都比较简单，故在工件测量中得到普遍使用。

概念阐述锥角定义1,比如拿1:10来说吧一般我是先画条10的直线然后再在它端点上画条长1的直线最后连接两条直线使之变成三角形最后再用标注就可以知道角度拉......这方法好象比较笨2,建议把锥度和斜度转化为角度，很简单。

然后利用极轴画出来。

如：锥度1：10 就是3度。

利用三角函数计算。

3,锥度是指底圆直径与锥高之比。

先画1单位的竖线，过中点画5单位的水平线，连接端点。

再利用平行捕捉想画哪都行。

种类1、BT(JT、ISO)40\50\60 都是7：24 用于铣镗床主轴连接用，主要是定位、快换刀具自动换刀用；2、莫氏锥度主要用于车床和钻床；莫氏锥度，有0，1，2，3，4，5，6共七个号，锥度值有一定的变化，每一型号公称直径大小分别为9.045，12.065，17.78，23.825，31.267，44.399，63.348。

主要用于各种刀具（如钻头、铣刀)各种刀杆及机床主轴孔锥度。

莫氏锥度又分为长锥和短锥,长锥多用于主动机床的主轴孔,短锥用于机床附件和机床连接孔,莫氏短锥有,B12,B16,B18,B22,B24六个型号,他们是根据莫氏长锥1,2,3号缩短而来,例如B10和B12是莫氏长锥1号的大小两端,一般机床附件根据大小和所需传动扭矩选择使用的短锥,如常用的钻夹头1-13毫米通常都是采用B16的短锥孔.3、锥销1：50用于固定零件，传递扭矩及轴向力。

1：50的定位锥销，工具圆锥等都是为了拆卸定们方便，防止零件连接错位。

是一个锥度的国际标准，用于静配合以精确定位。

由于锥度很小，利用摩擦力的原理，可以传递一定的扭距，又因为是锥度配合，所以可以方便的拆卸。
