水利水电工程启闭机制造、安装及验收规范

水电站工程施工及验收标准水电站工程是利用水力发电的一种重要方式，对于保障能源供应具有重要意义。

为了确保水电站工程能够安全、高效地运行，必须严格按照一定的标准进行施工和验收。

本文将从施工和验收两个方面探讨水电站工程的标准。

一、施工标准
1. 设计准确性：水电站工程的设计必须准确无误，应符合相关技术标准和规范，确保水电站在运行时能够稳定输出电力。

2. 材料质量：施工过程中所使用的各类材料必须符合国家标准，质量可靠，具备耐用性和安全性。

3. 施工工艺：施工人员必须按照相关规范进行工艺操作，确保施工过程中各项工作有序进行，质量可控。

4. 安全措施：在施工现场必须加强安全管理，严格执行安全操作规程，确保施工人员和设备安全。

5. 施工环境保护：施工过程中应注意环境保护，合理利用资源，减少对环境的污染，确保水电站工程的可持续性发展。

二、验收标准
1. 设备完好性：在水电站工程完工后，对各类设备进行全面检查，保证设备完好无损。

2. 运行稳定性：进行一定时间的试运行，检验水电站的运行稳定性，确保设备能够正常运转。

3. 安全性能：对水电站的各项设备进行安全检查，保证设备具备安
全性能，避免事故发生。

4. 输出电力检测：检测水电站的输出电力情况，保证电力输出符合
设计要求，能够满足日常用电需求。

5. 系统运行性能：对水电站整体系统进行检测，保证系统运行性能
稳定可靠，能够长期运行。

综上所述，水电站工程的施工和验收标准对于确保水电站的安全、
高效运行至关重要。

只有严格按照相关标准进行施工和验收，才能有
效地保障水电站的正常运行，为能源供应做出积极贡献。

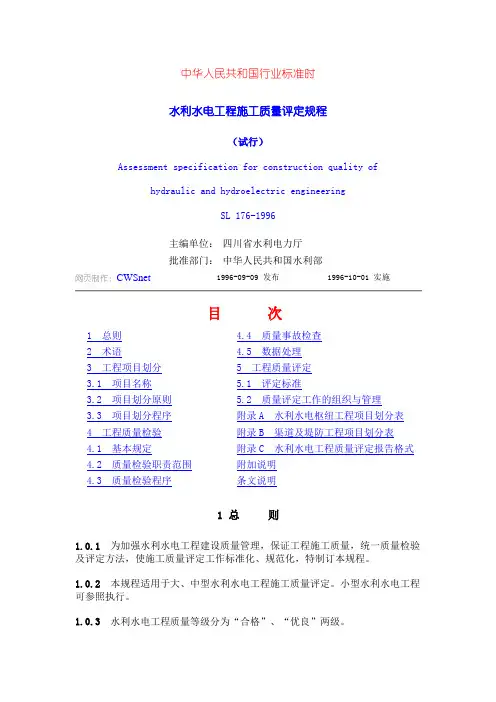

中华人民共和国行业标准时水利水电工程施工质量评定规程（试行）Assessment specification for construction quality ofhydraulic and hydroelectric engineeringSL 176-1996主编单位：四川省水利电力厅批准部门：中华人民共和国水利部网页制作：CWSnet1996-09-09 发布1996-10-01 实施目次1 总则 4.4 质量事故检查2 术语 4.5 数据处理3 工程项目划分 5 工程质量评定3.1 项目名称 5.1 评定标准3.2 项目划分原则 5.2 质量评定工作的组织与管理3.3 项目划分程序附录A 水利水电枢纽工程项目划分表4 工程质量检验附录B 渠道及堤防工程项目划分表4.1 基本规定附录C 水利水电工程质量评定报告格式4.2 质量检验职责范围附加说明4.3 质量检验程序条文说明1 总则1.0.1为加强水利水电工程建设质量管理，保证工程施工质量，统一质量检验及评定方法，使施工质量评定工作标准化、规范化，特制订本规程。

1.0.2本规程适用于大、中型水利水电工程施工质量评定。

小型水利水电工程可参照执行。

1.0.3水利水电工程质量等级分为“合格”、“优良”两级。

1.0.4水利水电工程的施工质量评定，应由水利水电行业质量监督机构监督执行。

1.0.5水利水电工程施工质量评定除应符合本规程要求外，还应符合国家和行业现行有关标准的规定。

2 术语2.0.1水利水电工程质量，指国家和水利水电行业的有关法律、法规、技术标准、设计文件和合同中，对水利水电工程的安全、适用、经济、美观等特性的综合要求。

2.0.2单位工程，指具有独立发挥作用或独立施工条件的建筑物。

2.0.3分部工程，指在一个建筑物内能组合发挥一种功能的建筑安装工程，是组成单位工程的各个部分。

对单位工程安全、功能或效益起控制作用的分部工程称为主要分部工程。

《最新水利水电工程施工质量验收标准规范及国家强制性条文》《最新水利水电工程施工质量验收标准规范及国家强制性条文》。

《最新水利水电工程施工质量验收标准规范及国家强制性条文》..。

《最新水利水电工程施工质量验收标准规范及国家强制性条文》..。

第一篇水利水电工程施工质量管理与验收第一章水利水电工程施工质量验收第二章水利水电工程施工程序第三章施工质量管理第四章水利水电工程质量评定第五章水利工程质量监督核验第二篇水利水电工程施工质量试验与检验第一章概论第二章普通建筑材料的试验与检验第三章土建通用试验与检测第四章地基、岩土工程施工质量试验与检验第五章土石坝工程施工质量试验与检验第六章混凝土坝工程施工质量试验与检验第七章水电站厂房及引水系统土建施工质量试验与检验第八章泄洪消能系统土建施工质量试验与检验第九章金属结构安装的试验与检验第十章消防系统第三篇水利水电工程施工质量控制与等级检验评定第一章质量评定项目的规则第二章水利工程质量等级及优良品率第三章质量检验评定程序及质量处理第四章单元工程质量检验评定表第五章基础工程质量控制与等级检验评定第六章面部防渗工程质量控制与等级检验评定第七章砖石工程质量控制与等级检验评定第八章混凝土及钢筋混凝土工程质量控制与等级检验评定第九章金属结构及设备安装工程质量控制与等级检验评定第十章管道制作及安装工程质量控制与等级检验评定第十一章厂站房工程质量控制与等级检验评定第四篇水利水电工程施工质量控制要点第一章概论第二章土石方开挖工程施工质量控制要点第三章水工混凝土工程施工质量控制要点第四章水工碾压混凝土工程施工质量控制要点第五章灌浆工程施工质量控制要点第六章土石坝工程施工质量控制要点第七章水工建筑物金属结构制造安装施工质量控制要点第五篇水利水电工程质量监督与核检第一章水利水电工程质量监督制度第二章水利水电工程施工质量监督程序第三章水利水电工程施工质量监督实施第四章单位工程施工质量检测资料核查第五章水利水电工程质量评定报告与质量事故处理第六章水利水电工程质量监督机构考核与质量监督档案第七章水利水电工程质量检测与质量认可第六篇水利水电工程施工质量监督与检验技术标准实施第一章施工导流和水流控制工程第二章土石方明挖工程第三章水工建筑物地下洞室第四章水工混凝土工程第五章水工碾压混凝土工程第六章灌浆工程第七章软基防渗和加固第八章土石方（坝)填筑工程第九章砌体工程第十章金属结构制造工程第十一章金属结构及启闭机械安装工程第十二章压力钢管制造和安装工程第七篇水利水电工程施工质量检验验收评定表第一章工程项目施工质量评定表第二章水工建筑工程单元工程施工质量评定表第三章金属结构及启闭机安装工程单元工程质量评定表第四章水轮发电机组安装工程单元工程质量评定表第五章水力机械辅助设备安装工程单元工程质量评定表第六章发电电气设备安装工程单元工程质量评定表第七章升压变电电气设备安装工程单元工程质量评定表第八章碾压式土石坝和浆砌石坝工程单元工程质量评定表第八篇水利水电工程施工质量评定与验收标准规范..。

水利设备施工及验收标准水利设备的施工及验收标准对于保障工程质量、确保设备正常运行等方面具有重要意义。

下面将就水利设备施工及验收标准进行详细探讨。

1. 施工标准水利设备的施工标准主要包括以下几个方面：1.1 设备安装：在安装水利设备时，要按照相关的规范和要求进行操作。

安装人员应具备相关证书，并严格按照安装图纸进行安装，确保设备安装牢固、稳定。

1.2 施工工艺：水利设备的施工过程中，要根据具体情况采取相应的施工工艺。

要严格控制施工质量，杜绝施工过程中出现的质量问题。

1.3 安全防护：施工现场要设置明显的安全警示标识，施工人员要穿着符合要求的安全防护用具。

做好施工过程中的安全防护工作。

1.4 环境保护：在施工过程中要做好环境保护工作，杜绝污染现象的发生。

注意施工现场的卫生情况，保持施工场地的整洁。

2. 验收标准水利设备的验收标准主要包括以下几个方面：2.1 外观检查：在验收水利设备时，要对设备的外观进行检查。

要检查设备表面是否有划痕、变形等情况，确保外观完整。

2.2 功能检测：验收水利设备时，要对设备的功能进行检测。

要操作设备，检查设备是否正常运转，功能是否齐全。

2.3 安全性检查：验收水利设备时，要对设备的安全性进行检查。

检查设备是否存在安全隐患，保证设备使用安全。

2.4 文件齐全：验收水利设备时，要检查相关的施工文件和验收报告等是否齐全。

要确保相关文件完整，供以后查阅。

通过以上的探讨，我们了解了水利设备的施工及验收标准，这对于水利设备的正常运行、提高工程质量等方面具有重要的意义。

在实际操作中，要严格按照标准要求进行操作，确保水利设备的施工和验收工作顺利进行。

【字数超过1500字，可根据具体要求进行适当删减】。

2023年一级建造师之一建水利水电工程实务通关提分题库及完整答案单选题（共30题）1、根据《水利水电建设工程验收规程》（SL223-2008），通过合同工程完工验收或投入使用验收后，项目法人与（）应在（）工作日内组织专人负责工程的交接工作。

A.施工单位.30 个B.施工单位.60 个C.运管单位.30 个D.运管单位.60 个【答案】 A2、钢材的采购及保管费费率为（）%。

A. 2.2B. 2.75C. 3.3D. 10.0【答案】 A3、型号为20Sh-19的离心泵，其进口尺寸为（）英寸。

A.19B.190C.20D.200【答案】 C4、某混凝土坝进行固结灌浆时，盖重混凝土应达到（）%设计强度后方可进行钻灌。

A.20B.30C.40D.50【答案】 D5、检查由发包人提供的道路、供电、供水、通信等条件的完成情况是施工监理（）阶段的工作内容。

A.施工准备B.施工计划C.施工实施D.质量控制【答案】 A6、在可行性研究及以前阶段的勘测、规划设计等前期工作中的工程质量（）。

A.由项目法人负责B.由项目审批部门负责C.由设计单位负责D.由项目主管部门负责【答案】 C7、在流场中任何空间上所有的运动要素都不随时间改变的水流称为()。

A.均匀流B.恒定流C.非均匀流D.非恒定流【答案】 B8、对于成桩直径为0.6m的高压喷射灌浆，施工方法宜采用（）。

A.单管法B.二管法C.三管法D.新三管法【答案】 A9、一般情况下，水平位移监测采用()。

A.交会法B.三角高程法C.水准观测法D.视准线法【答案】 D10、根据水利工程施工项目招标投标有关规定，排名第一的中标候选人在规定的期限内未能提交履约保证金的，招标人（）。

A.可以由招标人指定其他中标人候选人为中标人B.可以重招C.可以延长履约保证金提交期限D.可以重新评标A之所以不正确，是因为第一名的放弃了，但是发包人也不能随意指定其他的中标人，只能按照评标委员会提出的中标候选人名单排序依次确定其他中标候选人为中标人。

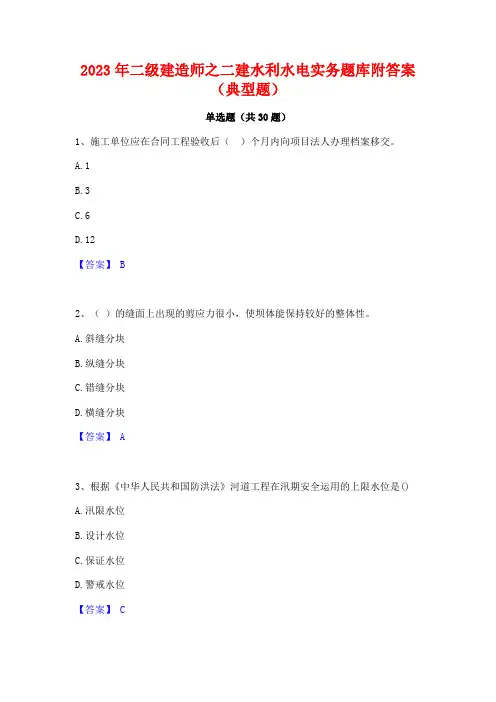

2023年二级建造师之二建水利水电实务题库附答案（典型题）单选题（共30题）1、施工单位应在合同工程验收后（）个月内向项目法人办理档案移交。

A.1B.3C.6D.12【答案】 B2、（）的缝面上出现的剪应力很小，使坝体能保持较好的整体性。

A.斜缝分块B.纵缝分块C.错缝分块D.横缝分块【答案】 A3、根据《中华人民共和国防洪法》河道工程在汛期安全运用的上限水位是()A.汛限水位B.设计水位C.保证水位D.警戒水位【答案】 C4、根据《堤防和疏浚工程施工合同范本》，承包人不能按合同约定的开工日期开工，应在开工日期()天前向监理机构提出延期开工申请，经批准后，完工日期方可顺延。

A.3B.5C.7D.14【答案】 C5、对非黏性土料的试验，只需作铺土厚度、压实遍数和（）的关系曲线，据此便可得到与不同铺土厚度对应的压实遍数，根据试验结果选择现场施工的压实参数。

A.含水量B.最佳含水量C.干密度D.最大干密度【答案】 C6、下列选项中，不属于风险处置方法的是（）。

A.风险转移B.风险规避C.风险自留D.风险消除【答案】 D7、（）是来用钻孔将装上特制合金喷嘴的注浆管下到预定位置，然后用高压泵将浆液通过喷嘴喷射出来，冲击破坏土体，使土粒在喷射流束的冲击力、离心力和重力等综合作用下，与浆液搅拌混合。

待浆液凝固以后，在土内就形成一定形状的固结体。

A.固结灌浆B.化学灌浆C.高压喷射灌浆D.帷幕灌浆【答案】 C8、在冷轧带肋钢筋中，既可以作为普通混凝土用钢筋，也可作为预应力混凝土用钢筋的是（）。

A.CRB800B.CRB600HC.CRB800HD.CRB680H【答案】 D9、下列灭火器中，不适用于用电场所的是（）。

A.干粉灭火器B.二氧化碳灭火器C.四氯化碳灭火器D.泡沫灭火器【答案】 D10、某5级均质土石围堰，采用瑞典圆弧法验算其边坡稳定时，按照《水利水电工程施工组织设计规范》SL303-2017规定，其边坡的稳定安全系数应不小于（）。

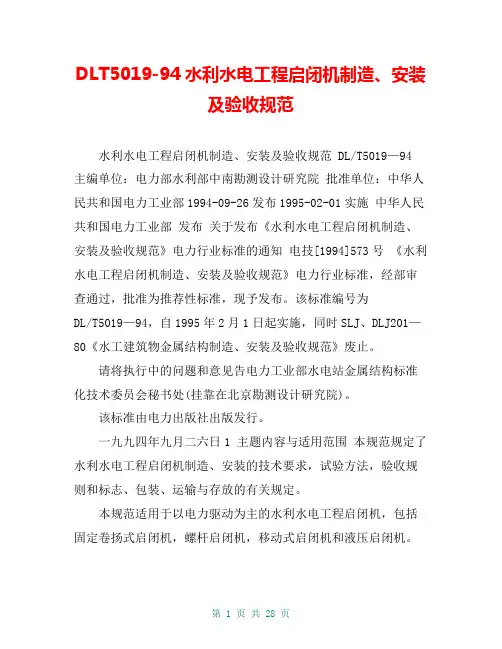

DLT5019-94水利水电工程启闭机制造、安装及验收规范水利水电工程启闭机制造、安装及验收规范 DL/T5019—94 主编单位：电力部水利部中南勘测设计研究院批准单位：中华人民共和国电力工业部1994-09-26发布1995-02-01实施中华人民共和国电力工业部发布关于发布《水利水电工程启闭机制造、安装及验收规范》电力行业标准的通知电技[1994]573号《水利水电工程启闭机制造、安装及验收规范》电力行业标准，经部审查通过，批准为推荐性标准，现予发布。

该标准编号为DL/T5019—94，自1995年2月1日起实施，同时SLJ、DLJ201—80《水工建筑物金属结构制造、安装及验收规范》废止。

请将执行中的问题和意见告电力工业部水电站金属结构标准化技术委员会秘书处(挂靠在北京勘测设计研究院)。

该标准由电力出版社出版发行。

一九九四年九月二六日1 主题内容与适用范围本规范规定了水利水电工程启闭机制造、安装的技术要求，试验方法，验收规则和标志、包装、运输与存放的有关规定。

本规范适用于以电力驱动为主的水利水电工程启闭机，包括固定卷扬式启闭机，螺杆启闭机，移动式启闭机和液压启闭机。

2 引用标准 GB699 优质碳素结构钢技术条件 GB700 碳素结构钢 GB1591 低合金结构钢 GB3077 合金结构钢技术条件GB11352 一般工程用铸造碳钢件 GB5680 高锰钢铸件技术条件JB/ZQ4297 合金铸钢 GB9439 灰铸铁件 ZBJ74003 压力容器用钢板超声波探伤 GB5117 碳钢焊条 GB5118 低合金钢焊条 GB983 不锈钢焊条 GB5293 碳素钢埋弧焊用焊剂 GB12470 低合金钢埋弧焊剂 GB8110 二氧化碳气体保护焊用钢焊丝 GB1300 焊接用焊丝GB8923 涂装前钢材表面锈蚀等级和除锈等级 GB3181 漆脱颜色标准样本 JB2299 矿山、工程起重运输机械产品涂漆和安全标志GB9286 色漆和清漆漆膜的划格试验 GB985 气焊、手工弧焊及气体保护焊坡口基本型式和尺寸 GB986 埋弧焊坡口基本型式和尺寸SL36 水工金属结构焊接通用技术条件 GB3223 钢熔化焊接接头射线照相和质量分级 GB11345 钢焊缝手工超声波探伤方法和探伤结果分析 GB3098、1 螺栓、螺钉和螺柱的性能等级和材料 GB3098、2 螺母的性能等级和材料 GB/T1228—1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB3632—3633 钢结构用扭剪型高强度螺栓连接副型式尺寸与技术条件 GB1102 圆股钢丝绳 GB5972 起重用钢丝绳检验和报废实用规范 GB6067 起重机械安全规程 GB1801 公差与配合 GB5014 弹性柱销联轴器JB/ZQ4382 齿式联轴器技术条件 GB1184 形状和位置公差数值GB10095 渐开线圆柱齿轮精度 SD315 固定卷扬式启闭机通用技术条件 GB5796、4 梯形螺纹公差 GB10089 圆柱蜗杆、蜗轮精度 JB2854 铸铁件机械加工余量尺寸公差和重量偏差 GB197 普通螺纹公差带GB4628 桥式起重机圆柱车轮 GB1235 O形橡胶密封圈 SJD81 电力建设施工及验收技术规范 GB1497 低压电器基本标准 JB8 产品标牌 GB4897 防锈包装3 一般规定3、1 设计原则3、1、1 启闭机的设计应技术先进、经济合理、安全可靠、安装维修方便，应符合国家有关设计规范的规定。

中华人民共和国电力行业标准水利水电工程启闭机制造安装及验收规范发布实施中华人民共和国电力工业部发布中华人民共和国电力行业标准水利水电工程启闭机制造及验收规范主编单位电力工业部中南勘测设计研究院批准部门中华人民共和国电力工业部主题内容与适用范围引用标准一般规定连接固定卷扬式启闭机螺杆启闭机液压启闭机验收规则附录附加说明引用标准优质碳素结构钢技术条件碳素结构钢低合金结构钢合金结构钢技术条件一般工程用铸造碳钢件高锰钢铸件技术条件合金铸钢灰铸铁件压力容器用钢板超声波探伤碳钢焊条低合金钢焊条不锈钢焊条碳素钢埋弧焊用焊剂低合金钢埋弧焊剂二氧化碳气体保护焊用钢焊丝焊接用焊丝涂装前钢材表面锈蚀等级和除锈等级漆膜颜色标准样本色漆和清漆漆膜的划格试验埋弧焊焊缝坡口的基本型式和尺寸水工金属结构焊接通用技术条件钢熔化焊对接接头射线照相和质量分级钢焊缝手工超声波探伤方法和探伤结果分析紧固件机械性能紧固件机械性能螺母钢结构用高强度大六角头螺栓钢结构用高强度大六角螺母钢结构用高强度垫圈圆股钢丝绳起重用钢丝绳检验和报废实用规范起重机械安全规程公差与配合弹性柱销联轴器齿式联轴器技术条件形状和位置公差未注公差的规定渐开线圆柱齿轮精度固定卷扬式启闭机通用技术条件梯形螺纹公差铸件尺寸公差普通螺纹公差与配合桥式起重机圆柱车轮液压汽动用形橡胶密封圈尺寸系列及公差水轮发电机组安装技术规范低压电器基本标准标牌防锈包装一般规定设计原则技术资料启闭机制造前应具备下列资料材料和的有关规定一般工和铸铁件应符合时应予复验含量等各项指标应符合和或的规或基准点和测量工具金属结构防腐蚀金属结构表面在实施防腐处理前门架机架等主要结构件的除锈等级应符合中规定的使用照片目视对照涂漆防腐时应符合下列要求中规定的颜色其底漆全部涂铁红色旋转部位涂大红色警觉部位涂符合中规定的黄色和黑色相间与水平面成连接焊接焊接接头应符合和并应符合一类焊缝二类焊缝三类焊缝焊缝内部缺陷探伤应符合焊缝射线探伤按螺栓连接符合高强度螺栓的材料依次选用或用表固定卷扬式启闭机制造技术要求机架加工后的平面误差不大于各加工面之间相对高度误差不大于机架翼板和腹板焊接后的允许偏差应符合表表钢丝绳钢丝绳应符合钢丝绳长度不够时钢丝绳的报废应按钢丝绳端部固定连接的安全要求应符合滑轮壁厚误差最大允许值为外径小于或等于不大于不大于铸造滑轮加工后的缺陷处理但允许有不超过总面积小于当孔径小于或等于时不超过个当孔径大于且任何相邻两缺陷的间距不小于深度不超过该处名义壁厚的同一个加工面上不多于卷筒绳槽底径小于或等于绳槽底径大于不大于绳槽底径大于卷筒绳槽底径公差应不大于中的底径公差不大于卷筒加工后的缺陷处理表同一断面上和长度的范围内缺陷不得多于联轴器齿轮联轴器加工后的缺陷处理绝对值不大于于绝对值不大于个联轴器齿面上有这种缺陷的齿数不超过但若轴孔内单个缺陷的面积不超过深度不超过该处名义壁厚的其数量当孔径小于或等于时不超过个当孔径大于任何相邻两缺陷的间距不小于义壁厚的制动轮与制动器中的值不大于制动轮制动面的热处理硬度不低于制动轮加工后的缺陷处理不超过壁厚的个组装后制动轮的径向跳动应符合表不大于并使固定用铆钉的头部埋入制动带厚度的制动轮和闸瓦之间的间隙应符合表表齿轮与减速器开式齿轮的精度应不低于中的值不大于减速器的齿轮精度应不低于中的值不大于齿轮加工后的缺陷处理超过模数的超过数量不超过表的规定表齿面热处理硬度应符合下列要求减速器体的铸造应符合铸造的技术要求渐开线齿轮啮合的接触斑点百分值见表不准采用锉齿的方法来达到表渐开线齿轮的最小侧间隙见表表注标准保证侧隙较大保证侧隙渐开线齿轮的顶间隙见表注但禁止放置任何衬垫装配好的减速器减速器体接合面处外边缘的不重合不得超过下列数值不大于在壳体剖分面等目网过滤减速以后的称重不得超过表表活动锥套和固定锥座圆锥面与轴孔的同轴度公差不大于中的糙度值不大于活动锥套材料用铸件时制动带与固定支座锥面装配后的实际接触面积不得小于滑动轴承在轴承摩擦表面上轴颈与衬套的接触角应在范围内不得少于轴颈与衬套间顶间隙应符合表滚动轴承轴承在装配前必须用清洁的煤油洗涤以不洗涤已装好的轴承如不能随即装配滚动轴承的轴向间组装与安装厂内组装产品应在工厂进行整体组装出厂前应作空载模拟试验检查合格后所有零部件必须经检验合格现场安装于高速级大齿轮最低齿的齿高圈作为固定用另外对于中高扬程启闭机全行程范围不超过还应进行仔细调整对于采用自由双层卷绕的中高扬程启闭对于采用排绳机构的高扬程启闭复合式负荷控制器的功能应满足下列要求启闭机上电气设备的安装应符合试运转电气设备的试验要求才无负荷试验启闭机无负荷试验为上下全行程往返次检查并调整下列电气和机械部分部件相摩擦应分别检查和记录松闸直流电流值和松闸持续负荷试验下升降二次降二次负荷试运转时应检查下列电气和机械部分一般为快速关闭的最大速度不得超过电气部分应无异螺杆启闭机制造螺杆螺杆直线度误差按过螺纹中的螺距最大累积误差在值不大于螺母螺纹公差应按中的值不大于螺母的螺纹轴线与支承外圆的同轴度及与推力轴承接合平面的垂直度均不得低于中的蜗杆蜗杆的制造精度不低于中的蜗杆齿面上不准有任何缺陷蜗轮蜗轮的制造精度按铸造蜗轮在机械加工到名义尺寸后中机箱和机身现场安装螺杆安装后其外径母线直线度公差应不大于试运转也可到使用现场空载试验应检查试验时应检查对于双电机驱动启闭机应检查运行是否平稳移动式启闭机制造门架和桥架各构件焊接后的允许偏差应符合本标准中表准和滑动轴承和滚动轴承的组装要求应符合本标准和硬度应符合表表内的单个缺在同一加工面上不多于表中的级和组装与安装范围和图悬臂端上翘度此值在离上盖板约图以在离上盖板以内的区域不大于余区域不大于支腿在跨度方向的垂直度如用其他方法能保证启闭机跨度时此项图图小车轨道安装应满足下列要求距大于时时对偏轨箱形梁对单腹板梁及桁架梁图图图图图图得大于在任意大车轨道安装应满足下列要求当跨度小于或等于不应超过当跨度小于或等于当跨度小于或等于其柱子处不应大于如有偏运行机构安装应满足下列要求图图图车轮的同位差两个车轮不得大于个或个以上车轮时不得大于电气设备的安装应符合下列要求电阻箱叠置时不得超过层否则应另用支架固定电阻器引图出厂时应封住管口并按图线槽的固定可点焊在金属构件上室外启闭机钢管管口的位置及线槽应能防止雨水流电压图全部电气设备不带电的外壳若用安装螺栓试运转试运转前的检查部分于卸去荷载起升倍额定荷载离地面然后卸去荷载检查门架或桥架如此重复次将小车开至门机支腿处或桥机跨中应不大于跨中在上述静荷载试验结束后动荷载试验升起倍额定荷载作动各零部件应无裂纹等损坏现象当起升额定荷载超过凡未在制造厂进行试验的启闭机出厂前应符合下列要求进行空运转试验分别开动各机构液压启闭机制造油缸的制造缸体制造应符合下列要求中的中的面母线的直线度公差应不大于中的不低于中的级当活塞采用橡胶密封圈时值不大于中的级中的活塞制造应符合下列要求中的中的中的中的值应不大于活塞杆制造应符合下列要求中的中的级外径母线直线度公差应不大于中的级中的级精度值不大于先镀层厚度为导向套制造应符合下列要求中的与级中的中的级值不大于密封材料应满足下列要求也可采组装阀内弹油封应压缩到设计尺寸相邻两圈油封的接头应错开厂内试验试验用油试验油温试验油的过滤精度试验用压力表压力表的量程为试验最大压力值的液压缸的出厂试验空载试验最低动作压力试验不加负荷不大于耐压试验当液压缸的额定压力小于或等于时试验压力为额定压力的倍大于倍在试验压力下保持外泄漏试验内泄漏试验保压表油泵站运行中的噪声应低于管路一般应在厂内电气设备的检验机架钢梁与推力支座的组合面不应有大于其局部间隙不应大于深度不应超过组合面宽度的于其垂直度不应大于不超过杆长的在活塞与油缸下端盖之间应留有试验油过滤精度柱塞泵不低于试运转试运转前的检查对采用焊接固定的油泵第一次起动时应将油泵溢流阀全部打开连续空转管路充满油后下分别连续运转使其压力达到工作压力的油泵阀组的起动阀一般应在油泵开始转动后调整主令控制器凸轮片断开时闸门所处的位置应符合图纸要求但门上充水阀的实际开度应调至小于设计开度调整高度指示器内出厂验收由制造厂质检部门按图样和本规范进行检查安装竣工验收安装部门除移交制造厂提供全部技术资料外还应提供下列技术资料保证期个月标志在启闭机明显处设置标牌标牌应符合出厂编号包装裸露运输时应采取安全防护措施和防潮措施运输启闭机敞装或箱装运输时存放其产品长期存放时每隔一年应清洗一次桥架和门架的检测条件桥机和门机跨度检测条件测量时采用表表注附加说明本标准主要起草人薛瑞宝。

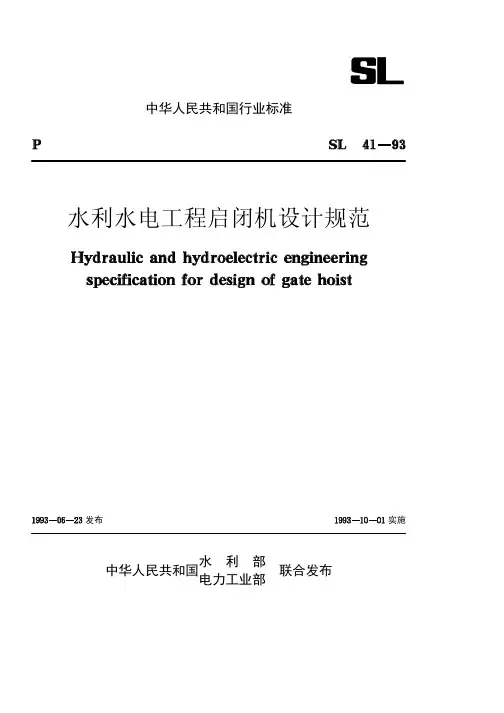

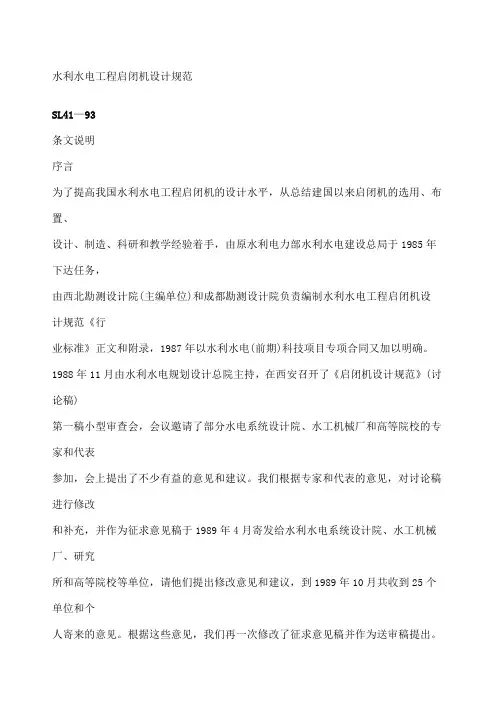

水利水电工程启闭机设计规范SL41—93条文说明序言为了提高我国水利水电工程启闭机的设计水平，从总结建国以来启闭机的选用、布置、设计、制造、科研和教学经验着手，由原水利电力部水利水电建设总局于1985年下达任务，由西北勘测设计院(主编单位)和成都勘测设计院负责编制水利水电工程启闭机设计规范《行业标准》正文和附录，1987年以水利水电(前期)科技项目专项合同又加以明确。

1988年11月由水利水电规划设计总院主持，在西安召开了《启闭机设计规范》(讨论稿)第一稿小型审查会，会议邀请了部分水电系统设计院、水工机械厂和高等院校的专家和代表参加，会上提出了不少有益的意见和建议。

我们根据专家和代表的意见，对讨论稿进行修改和补充，并作为征求意见稿于1989年4月寄发给水利水电系统设计院、水工机械厂、研究所和高等院校等单位，请他们提出修改意见和建议，到1989年10月共收到25个单位和个人寄来的意见。

根据这些意见，我们再一次修改了征求意见稿并作为送审稿提出。

1990年11月水利水电规划设计总院邀请45个单位55位专家和代表在四川夹江水工机械厂召开《水利水电工程启闭机设计规范》(送审稿)审查会。

与会专家和代表一致肯定本规范是符合我国国情并总结了我国多年来启闭机设计、制造、安装等多方面经验，同时提出了不少宝贵意见和经验，使之更加完善。

1991年6月水利水电规划设计总院，邀请了水利水电系统部分专家在三门峡水工机械厂召开“启闭机设计规范统稿工作会议”，对规范进行最后定稿，参加会议的专家有：(以姓氏笔画排列)王守运、卢希静、行少阜、李毓芬、李元吉、沈德民、陆长生、陈文洪、张志宏、杨达夫、赵志伟、赵辅鑫、薛瑞宝。

本规范是在不断完善的过程中完成的。

本规范的编制工作遵循下列原则：(1)本规范的内容包含水利水电工程的启闭机设计和布置。

(2)本规范的编写尽量总结和反映水利水电行业启闭机的布置和设计的经验及技术水平，也适当吸取当今世界的先进水平。

水利水电工程启闭机制造安装及验收规范SL381－2007 2007－07－14发布2007－10－14实施4.1设计原则4.1.1 启闭机的设计应符合SL41的要求，技术先进、经济合理、安全可靠、安装维修方便，并符合国家有关规定。

4.2技术资料4.2.1启闭机制造前应具备下列资料：1）水利部颁发的启闭机产品使用许可证；2）产品设计图样、计算书、技术要求和制造工艺文件；3）主要材料质量证明书。

4.2.2启闭机出厂验收前，应具备下列资料：1）外购件出厂合格证及使用维护说明书；2）主要零件及结构件的材质证明文件、化学成分、力学性能的测试报告；3）焊接件的焊缝质量检验记录与无损探伤报告；4）大型铸、锻件的探伤检验报告；5）主要零件的热处理试验报告；6）主要部件的装配检查记录；7）零部件的重大缺陷处理办法与返工后的检验报告；8）零件材料的代用通知单；9）设计修改通知单；10）产品的预装检查报告；11）出厂试验大纲；12）出厂检验报告。

4.2.3启闭机安装前，应具备下列资料：1）出厂验收资料；2）启闭机产品合格证；3）制造正式图样、安装图样和技术文件、产品使用和维护说明书；4）产品发货清单；5）现场到货交接清单。

4.2.4启闭机设计计算书、技术文件和图样应经技术成熟、有设计经验或相应设计资质的部门提供或确认。

4.6电气4.6.2应有短路保护、过流保护、失压保护、零位保护、缺相保护、限位保护、过载保护、紧急开关等装置。

5固定卷扬式启闭机5.2.1.4产品组装后，出厂前应进行试验，试验内容应包括起升机构连续正反转运行的性能、电气控制和传动机构操作的可靠性。

空载运行时间不少于30min。

5.2.1.5配置高度指示装置和荷载控制装置的启闭机，应提供产品安装、校验及调试说明。

5.2.2.5启闭机的安装应根据起吊中心线找正，其纵横向中心线偏差不应超过±3mm。

5.2.2.6当吊点在下极限时，钢丝绳留在卷筒上的缠绕圈数应不少于4圈，其中2圈作为固定用，另外2圈为安全圈，当起吊点处于上极限位置时，钢丝绳不得缠绕到卷筒绳以外。

中华人民共和国行业标准水利水电工程启闭机设计规范条文说明目次适用范围引用标准基本符号总则设计原则和要求材料结构电气为了提高我国水利水电工程启闭机的设计水平年会上提意见稿于年年月共收到根据这些意见我们年月水利水电规划设计总院邀请个单位方面经验同时提出了不少宝贵意见和经验年邀请了水利水电系统部分专家在三门峡水工机械厂召开本规范是在不断完善的过程中完本规范的编制工作遵循下列原则作为行业规故我们将液压启闭机的有关布置和设计要求及资料编入本规范本规范的适用范围主要是目前在水利水电工程中较多使用的各类启闭机对于有特殊要求引用标准本规范主要引用标准是本规范不违反起重机设基本符号这是根据总则本规范是根据建在一般情况下都应遵循本规范水利水电工程启闭机的工作对象明确水利水电工程中启闭机型式本所以这里专门提出防如龙羊峡水电站坝顶所以启设计原则和要求由于各个工程因此在选用和设计启闭机时尚需结合上述因在论证和比较时但应结合总体应考虑尽可能在本当然对于某些大型项目由于启闭容量较大南方炎热多雨为了给启闭机创造有利的工作环境总之有时给工作人本条指出启闭机的最大扬程除满足启闭闸门的最大扬程外高扬程启闭机在国内自鉴于目前国内的认识水平不一致本条提出在设计高扬程启闭机时这是因因为按过去常规设计所以必须要和闸门设计人员进行配合至于单吊点闸门虽然不易产生上述问题对于进入水中的动滑轮组苏或本条指出启闭机起吊平面闸门时这主要是指卷扬式启闭机的连接轴重量较大其目的是减少劳动量轴装置吊板的另一侧增加配重对于液压式或其它类型启启闭机的安装高程应控制在最高洪水淹设位置以上这是因为启闭机具有较多的电控设于引起失灵所以本我国曾有因暴雨来这是因为启闭机的工作对象在所以操作快速闸门的启时第如湖北省湖区泵站要求关闭时间小于快速油压启闭机同时各使闸门倾并进行消除防止因但对其这是因为小开度范围一般在而启闭机的扬程最少在对于高扬程可能在甚至更大置如以引起设计人员注意当然其值见当启闭机的启闭荷载方向倾斜时对于铸其中带桥机中采用由于各设计单位带有排绳装置的高扬程启闭机对于第一点目前一般做法是加工时使端部和返回处有对于第二点因为导向螺杆是双向螺如螺旋角太小则害怕中部任一圈螺纹中会滑至反向螺纹中去的圆弧半径应稍大些对于自由双层或多层卷绕的启闭机其第二层以上的偏斜角推荐不大于苏联对于光卷筒对于大容量启闭机由于钢丝绳直径大所以多层卷绕时一般取原水电部水电总局曾组织过调查组对此问题进行过调查调查报告推荐为在第一次本但定滑轮直径一般较大这是为了防止与定滑轮另一注意点是双双联有以上的定滑轮要铰接在滑轮组支架上由于双双联的做法是卷筒上第一层钢丝绳采用折线绳槽卷筒在我国矿山卷扬机上已经用得较多目前在龙羊峡坝顶门机这种年代末盘香式启闭机目前在国内尚属试用阶段使用时要注意调节一个吊点的多根后摆动有时需要要注意平衡滑轮及通过平衡滑轮上的钢丝绳与支承梁下部的滑轮陕西省石砭峪水库采用启闭机启闭泄洪洞弧门中发所以应注意对其润滑系统至于弧门启闭机的其他型式本条提出的对于启闭升卧式闸门的卷扬式启闭机的要求是根据河北省水利水电勘测设计该院用此门型建闸螺杆启闭机螺杆启闭机主要用于小型的水利水电工程中行程开关未调整好这类活塞杆的长细比可以按受拉计算而不必按受压根据华东勘测设计研究院在福建沙溪口水电站表孔溢洪道弧形闸门采用液压启闭机的实这是由于弧门具有足够的平面和比大于至于平液压启闭机的油泵选用目前逐渐趋向于要求压叶片泵结构紧油泵在水利水电工程中葛洲坝所以本条提出行程限位应设行程控制装置而不是采液压系统的试验压力系统的试验压力为最大工作压力的倍油缸的耐压试验压力当工作压力时为工作压力的时为倍保压时间为倍条中提出液压缸的耐压试验的额定压力时取时取倍保压时间为以上压条的提法既考虑了油缸工作压力划分符合一般液压系统的压力划分也考虑了液压启闭机的具体情本条关于液压启闭机活塞杆的防腐蚀问题必须重视由于活塞杆长期处在潮湿的环境之年代已经使用这主要是大容量的链条价格较贵但由于它的造价比卷扬式启闭机链式启闭机起吊闸门的提升速度要求不大于如无工作桥时也可考虑采用电气同步本条提出除了条避免链条与水接触外还应有防锈蚀措施用以防止链条每节之间本条提出移动式启闭机的跨度确定除了应尽量满足附录在很多情况下的启闭力进行比较根据上述两类荷载对有关零部件如走行轮的轮压当进行强度计算时应以启闭荷载为依据当进行疲劳计算时应以走行所以工作现场总是有人这类设计从理论上说较为简单我们委托了上海交通大学起重运输与工程机械教研室进行了研究并作了条文的提法比较原则此外关于移动式启闭机抗倾覆稳定性的验算工况表的验算工况提出启闭机的荷载系数的工况自重系数为和风力系数取和启闭机的防风抗滑安全性按两种工况进行验算即按正常工作状态和非工作状态现分别在正常工作状态时按本规范规范中表走行摩擦阻力系数当制动力用粘着力代对于无齿纹未经热处理的液压启闭机由于主要靠控制油量和油速操作闸门升降螺杆启闭机一般靠螺杆传动的自锁有的要求在上升和下降容量不同的情况下分别起升荷载限制器也是启闭机的主要特点之一所以一般均应安装对起升机构来讲要求的但对于大容量的特别是坝顶门机的两所以我们在某些电站的坝顶门机设计中取消了缓冲器的撞这种做法不但有利于交室外移动式启闭机应安装风速仪并切断走行机构电考虑到水利水电工程用移超过液压穿轴式自动挂脱梁是利用电动机油泵将压力油压向销轴将销轴推入轴孔或推出这种型式是此外也应注意电缆的强度当扬程较高时电缆的强度应能承受电缆自身的重量各工程的运行要求本规范仅从大的方面提出三种型式自动挂脱梁有很多优点但设计时必须注意使其可靠性对操作多孔闸门或拦污栅应适当提高门槽或栅槽的施工安装精度等荷载自重荷载计算启闭荷载由于启闭力在启闭过程中是变化的所以这里所指的为在启闭过程中可能发生的最大计算启考虑了各种类型启闭机对于卷扬式启闭机即指动滑链式启如某些移动式启闭机在编制设计任务走行荷载这一特性是启的是参照西德标准系数也是参照西德标准因此在走行时必然有偏斜现象出现参考本规范附录额额定走行速度可取据了解倍的额定走行速度考虑到水利水电工程用的移动式启闭机度一般在所以本规范取不小于风荷载计算风压的基准面时距平均风我们认为在水利水电工程中如按离地按坝顶高程按最低运行水所以在本规范中制定为表各国使用的工作风压值如下国别西德苏联日本英国美国法国我国起重机设计手册起重机设计规范本规范使用的工作风压大体上可以概括为内陆的工作状态计算风压相当于相当于但很多情况下照当地多年气象资料进行计算工作状态计算风压不考虑高度变化计算繁琐表所示风力系数表温度荷载安装荷载雪荷载我国地域旷大坡度荷载当坡度为欧洲的有关规定道纵向不平度小于且全行程不超过确定坡度不超过也就是在一般情况下可以不计算坡度荷载如有需要也可按地震荷载应根据当地有关资计算苏联水平地震荷载式中度区度但不考虑用钢丝绳悬挂的物品的水应考虑试验荷载一般情况下不要采用闸门自身进行试验对于大容量的移动式启闭机如各方面条件限制实在无法采用试重块进行试验材料由于启闭金属结构材料在本规范中列出的为目前启闭机常用的结构材料和和连接材料焊接用焊条应选择与主体金属强度相适应的牌则选择钢则选择与铆接连接目前在螺栓连接种机构起升机构电动机的选择如果采用最大启闭荷载作为计算电动机容量的依据除液压启闭机外所液压启闭机系为空载启动启闭机起升机构的速度一般均不太大除有快速下门要求的启闭机大多数在平均加速度如果太大则易造成过大冲击是合适时间决定现按一般情况提出如下意见供参考短期工作选取为时一般可按时一般可按但如何选用应视具体情况而定不能完全照除液压启闭机和螺杆启闭机外的其他起升机构由于减速器专业标准已有如对于开式齿轮单级传动比根据我们的实践一般都不超过的二级和三级减速器当然实际设计中也有大于擦阻力的附加摩擦阻力部分这式中轴承摩擦系数滑动时坡道阻力按本规范节规定其坡度不超过风阻力按本规范率等决定的所以在一般情况下打滑验算的粘着系数回转机构制动器的选择国内外较多的选择可操纵的常开式制动器但常闭式制动器在启闭机中比较习惯使用重设备用但应控制其减速度在传动机构就要承受特大的冲击荷载但对非自锁的传动机构即可起到保护作用此时传动机构所承受的为电动机最大力矩确液压启闭机一般安装在潮湿因此管道较长一般情况下油箱设计的强度均可满足但运行要求容易被和水分时表液压油的推荐粘度范围是摘录机械工业出版社年表当静强其总循环应力次数往往超过疲劳循环次数由于启闭机的零件较多承受的力矩或力乘以当启闭水柱下门的动下静起当为检修闸门或工作闸门时值主要考虑了最大启闭力不是发生在启闭全对于高速轴上的零部件上的回转件惯性之比为性比及电动机起动转矩倍数故选取最大启闭力的倍作为对于高速轴上的零部件考虑到动载因素可按电动机额定力矩乘以如果启闭机自身无荷载限制器或为遥此外图刚体动载系数是移动式启闭机对于某些经常发生的大风区更不条强条疲劳强度极限是参照起重机设计强度验算中强度安全系数表由于启闭机工作场所和工作磨损计算对于在运行中处于经常摩擦的零件是很重要的至于磨损的计算一般早有规定即验算覆盖面的单位面积的压力强度的乘积特别是吊轴用得较多本条叙明这些零件的常用材料选为防止或减缓钢丝绳锈蚀故本条意见为一般采用而不用必须采用钢丝绳的强度计算我们采用习惯的通用方法即另一个计算方法即国际标准式中上述方法虽为这作制的钢丝绳安全系数不小于的钢丝绳其轻级的安全系数不小于所以本规范中钢丝绳安全系数除为为为式中滑轮槽开口夹角之半为钢丝绳绕入或绕出卷筒时钢丝绳偏离螺旋两侧的角度一般不大于报告推荐不大于即钢丝绳直径较与钢丝绳直径之比为本规范取时为时为时取的滑轮的工艺性较好或用年代国际上出现了热轧滑轮我国在年其主要特点是比同规格的铸钢滑轮轻使用寿命比一般滑轮提高因此热扎滑轮很可卷筒材料一般不低于铸钢或从目前的实践来看钢板卷焊制造多用于大荷载启据了解西德多用钢板卷计算方法见附录齿轮工作面硬度及其组合应用举例见表尚有称为中硬齿面如洛矿研究所确定中硬齿面的硬度为这种方法自另一种准相联系由于材料工业发展较快所以不限于提出的那启闭机的工作小时按表高速轴的循环次数轴的刚度计算控制数值最大挠度不超过支点间距的不超过弧度我滑动轴承和安装齿轮处用两者对比结果我们认为选取目前因此根据使用用以改善目前减速器壳体由铸造向焊接发展起重机用减速器除了起重机减速器启闭机中使用的联轴器现在愈来愈多地滑动轴承主要是验算压强及其转动摩擦面的相对滑动线速度滑动轴承的材料在起升机构中装设的荷载限制规定当起升荷载超过额定荷载的有时电子秤现在已开始作为启闭机荷载限制器使用但随着时间的过去和维护保养条件较差扬程指示的误差范围为当使用电子显示时一般应控制在高扬程则其精度完全可以满足在此范围内缓冲器虽然不是经常使用强度安全系数缓冲器型式在年代时多用木质缓冲器后来较多采用弹簧缓冲应计算等效轮压等效当有取其中时为一侧走轮数自重等效计等效今比较则经比较比较上述两式如需要采用更大直径的车轮轮压大的则可采用有关轨道的计算这里指的主要是埋设在坝顶或尾水平台轨道的基础为混凝土所以混凝土承弯曲应力这在一般起重机设计计算资料中很少提到详见本规范附录至于多支承点同时应满足电动葫芦允许起重螺杆与螺母不宜超过不宜超过以受拉的以为控制值对于重要的受压螺杆其长细比可控制在机电设计手册金属结构数采用时取启闭机链传动一般速度甚低通常所以本规范选取链条的安全系数左右较为经济我国生产的叶片泵其压力为故液压启闭机油泵近年来插装阀作为一种新型液压控制元计完毕的液压启闭机进行比较值有的甚至超过所以本规范按现有实践情况苏联液压启闭机长细比的控制值为其钢皮和本体不易贴紧喷涂不锈钢和镀铬在上海重机厂掌握应用资料不多据国外资料介绍的和耐磨损的陶瓷涂层代替镍铬涂层可以应用于直径为力为启闭机中主要用于固定静密封主要用于活塞与根据使用压力和滑根据资料介绍形密封圈的特点是截因而密封圈在沟槽中不会滚翻密封圈的内外唇具有不同的高度能在结构计算原则但由于启闭机启闭闸门时水同时为了简化计算取消了乘以各类动力系数第一类荷载按工作时的最大荷载进行荷载组合许用应力此外表其许用应力值也和其他表一样结构件和连接的强度计算由于前者比后者出高强度螺栓连接的结构件的强度计算稳定性计算构件许用长细比格构式构件换算长细比刚度要求刚度值的采用主要是为了保证启闭机能正常运行小车的刚度要求主要是保证机械设备的正我们对已建成使用的台门机进行验算为不影响机械传动因此刚度要求澳大利亚挠度小于门架结构年代后期陆续开始设计为门架按运行要求可以设计成无悬所以在内力计算时次超静定结构计算对于大型门机构造要求表这是因为要保证连接处的可靠跨中的上拱度取端的上拱度取在不等板厚或表角焊缝的最小高度铆钉连接在大多数设备中已被高强度螺栓替代所以本条仍保留铆钉连接表螺栓连接包含普通螺栓连接和高大车轨道的温度伸缩一般作成同时我国南北东西气温及其他自然条件差异很大因此应电气电动机启闭机用电动机主要分为两种其主要机构均应采用起重冶金用异步电动机所以本规范建议可采用起重及冶金在交流制动器驱动元件这主要是因为它对于起升机构考虑到如发生溜钩否不予明确电阻器保护装置空气开关每相应有瞬时动作的过流脱扣器熔断器熔片的额定电流应按启闭机尖锋电流的采用瞬时动作的过电保护直流电动机回转机构应安装控过载保护应在起升机构中安装电子秤或因过载使限位开关切断电源的装后者是指在紧急情况下可迅速断开总电源的紧急开关或装置应设置在这些用于移动式启闭机传动系统如交流电动机直流发电机系统或可控硅整流导线及馈电装置只列出导线截面条规定选电压损失交流电源供电电压损失在尖锋电流时不超过额定电压的启闭机内部电压损失一般允许为照明设计的要求本条规定接地其它由于启闭机工作场合广阔应考虑上述自电气设计的工作范围。

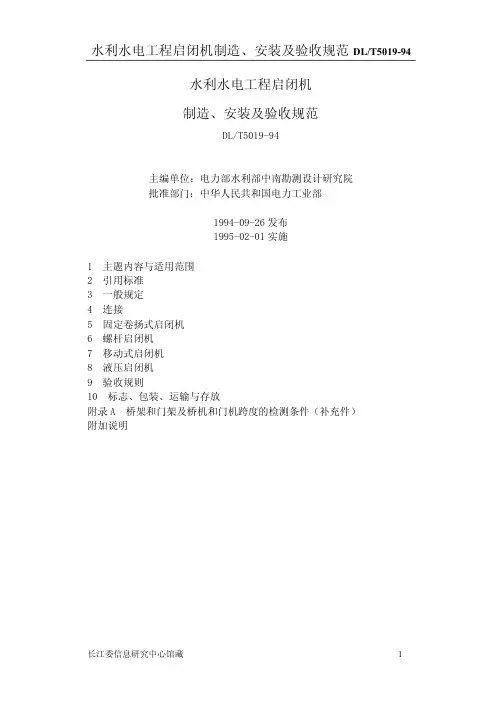

水利水电工程启闭机制造、安装及验收规范DL/T5019-94主编单位：电力部水利部中南勘测设计研究院批准部门：中华人民共和国电力工业部1994-09-26发布1995-02-01实施1 主题内容与适用范围2 引用标准3 一般规定4 连接5 固定卷扬式启闭机6 螺杆启闭机7 移动式启闭机8 液压启闭机9 验收规则10 标志、包装、运输与存放附录A 桥架和门架及桥机和门机跨度的检测条件（补充件）附加说明关于发布《水利水电工程启闭机制造、安装及验收规范》电力行业标准的通知电技［1994]573号《水利水电工程启闭机制造、安装及验收规范》电力行业标准，经部审查通过，批准为推荐性标准，现予发布。

该标准编号为DL／T5019－94，自1995年2月1日起实施，同时SLJ、DLJ201-80《水工建筑物金属结构制造、安装及验收规范》废止。

请将执行中的问题和意见告电力工业部水电站金属结构标准化技术委员会秘书处（挂靠在北京勘测设计研究院）。

该标准由电力出版社出版发行。

一九九四年九月二十六日1 主题内容与适用范围本规范规定了水利水电工程启闭机制造、安装的技术要求，试验方法，验收规则和标志、包装、运输与存放的有关规定。

本规范适用于以电力驱动为主的水利水电工程启闭机，包括固定卷扬式启闭机，螺杆启闭机，移动式启闭机和液压启闭机。

2 引用标准GB 699 优质碳素结构钢技术条件GB 700 碳素结构钢GB 1591 低合金结构钢GB 3077 合金结构钢技术条件GB ll352 一般工程用铸造碳钢件GB 5680 高锰钢铸件技术条件JB／ZQ 4297 合金铸钢GB 9439 灰铸铁件ZBJ 74003 压力容器用钢板超声波探伤GB 5117 碳钢焊条GB 5118 低合金钢焊条GB 983 不锈钢焊条GB 5293 碳素钢埋弧焊用焊剂GB 12470 低合金钢埋弧焊剂GB 8110 二氧化碳气体保护焊用钢焊丝GB 1300 焊接用焊丝GB 8923 涂装前钢材表面锈蚀等级和除锈等级GB 3181 漆脱颜色标准样本JB 2299 矿山、工程起重运输机械产品涂漆和安全标志GB 9286 色漆和清漆漆膜的划格试验GB 985 气焊、手工弧焊及气体保护焊坡口基本型式和尺寸GB 986 埋弧焊坡口基本型式和尺寸SL 36 水工金属结构焊接通用技术条件GB 3223 钢熔化焊接接头射线照相和质量分级GB ll345 钢焊缝手工超声波探伤方法和探伤结果分析GB 3O981 螺栓、螺钉和螺柱的性能等级和材料GB 3098.2 螺母的性能等级和材料GB／T 1228－1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB 3632－3633 钢结构用扭剪型高强度螺栓连接副型式尺寸与技术条件GB 1102 圆股钢丝绳GB 5972 起重用钢丝绳检验和报废实用规范GB 6067 起重机械安全规程GB 1801 公差与配合GB 5014 弹性柱销联轴器JB／ZQ 4382 齿式联轴器技术条件GB 1184 形状和位置公差数值GB 10095 渐开线圆柱齿轮精度SD 315 固定卷扬式启闭机通用技术条件GB 5796.4 梯形螺纹公差GB 10089 圆柱蜗杆、蜗轮精度JB 2854 铸铁讲机械加工余量尺寸公差和重量偏差GB 197 普通螺纹公差带GB 4628 桥式起重机圆柱车轮GB 1235 O形橡胶密封圈SJD 81 电力建设施工及验收技术规范GB 1497 低压电器基本标准JB 8 产品标牌GB 4879 防锈包装3 一般规定3．1 设计原则3．1．1 启闭机的设计应技术先进、经济合理、安全可靠、安装维修方便，应符合国家有关设计规范的规定。
