感应式触摸台灯电路图

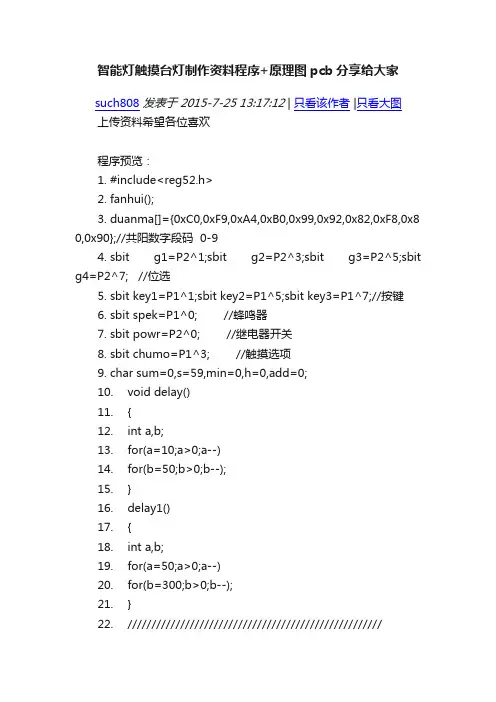

智能灯触摸台灯制作资料程序+原理图pcb分享给大家such808发表于 2015-7-25 13:17:12 | 只看该作者 |只看大图上传资料希望各位喜欢程序预览：1.#include<reg52.h>2.fanhui();3.duanma[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x8 0,0x90};//共阳数字段码 0-94.sbit g1=P2^1;sbit g2=P2^3;sbit g3=P2^5;sbit g4=P2^7; //位选5.sbit key1=P1^1;sbit key2=P1^5;sbit key3=P1^7;//按键6.sbit spek=P1^0; //蜂鸣器7.sbit powr=P2^0; //继电器开关8.sbit chumo=P1^3; //触摸选项9.char sum=0,s=59,min=0,h=0,add=0;10.void delay()11.{12.int a,b;13.for(a=10;a>0;a--)14.for(b=50;b>0;b--);15.}16.delay1()17.{18.int a,b;19.for(a=50;a>0;a--)20.for(b=300;b>0;b--);21.}22./////////////////////////////////////////////////////23.////////////////////时间处理函数/////////////////////24./////////////////////////////////////////////////////25.jishi()26.{27.if(s<0)28.{29.s=59;min--;30.}31.if(min<0)32.{33.min=59;34.h--;35.}36.if(h<0)37.{38.h=23;39.}40.}41./////////////////////////////////////////////////////42.////////////////////显示函数/////////////////////////43./////////////////////////////////////////////////////44.xianshi()//45.{46.P0=duanma[h/10];////小时显示47.g1=0;48.delay();49.g1=1;50.P0=duanma[h%10];51.g2=0;52.delay();53.g2=1;54.if(add>25)55.{56.P0=duanma[min/10]+0x80;/////分显示57.g3=0;58.delay();59.g3=1;60.P0=duanma[min%10]+0x80;61.g4=0;62.delay();63.g4=1;64.}65.else66.{67.P0=duanma[min/10];/////分显示68.g3=0;69.delay();70.g3=1;71.P0=duanma[min%10];72.g4=0;73.delay();74.g4=1;75.}76.}77.//////////////////////////////////////////////////////78.////////////////待机程序/////////////////////////////79./////////////////////////////////////////////////////80.daiji()81.{82.powr=1;83.g4=g3=g2=g1=1;84.delay1();delay1();delay1();delay1();delay1();85.while(1)86.{87.delay1();delay1();88.if(chumo==1)89.{90.delay();91.if(chumo==1)92.{93.while(chumo==1);94.spek=0;95.delay1();96.spek=1;97.sum=0,s=59,min=0,h=0,add=0;//重新对初始变量赋值98.powr=0;99.break;100.}101.}102.}103.fanhui();//重头开始104.}105.//////////////////////////////////////////////////////// 106.//////////////////返回起始点////////////////////////////// 107.///////////////////////////////////////////////////// 108.fanhui() //开始标号109.{110.while(1) //预备显示111.{112.g1=g2=g3=g4=0; //显示三条横线(---)0xbf113.P0=0xbf;114.delay1();115.delay1();116.delay1();117.delay1();118.g1=g2=g3=g4=1;119.delay1();120.delay1();121.delay1();122.delay1();123.124.if(key1==0)125.{126.spek=0;127.delay1();128.if(key1==0)129.while(key1==0);130.spek=1;131.break;132.}133.if(chumo==1) ///////检测有无关闭指令134.{135.delay1();delay1();delay1();delay1(); 136.if(chumo==1)137.{138.while(chumo==1);139.spek=0;140.delay1();141.spek=1;142.daiji();143.}144.}145.}146.}147.///////////////////////////////////////////////////// 148.////////////////////按键函数///////////////////////// 149.///////////////////////////////////////////////////// 150.anjian()151.{152.if(chumo==1)153.{154.delay1();delay1();155.if(chumo==1)156.{157.while(chumo==1);158.spek=0;159.delay1();160.spek=1;161.daiji();162.}163.}164.if(key1==0)165.{166.delay1();167.if(key1==0)168.{169.spek=0;170.delay1();171.spek=1;172.while(key1==0);173.while(1)174.{175.P0=duanma[h/10];////小时显示176.g1=0;177.delay();178.g1=1;179.P0=duanma[h%10];180.g2=0;181.delay();182.g2=1;183.P0=duanma[min/10]+0x80;/////分显示184.g3=0;185.delay();186.g3=1;187.P0=duanma[min%10]+0x80;188.g4=0;189.delay();190.g4=1;191.while(add>49)192.{193.g1=g2=g3=g4=1;194.}195.if(key2==0) //时调整加、、、、、、、、、196.{197.delay1();198.if(key2==0)199.{200.spek=0;201.delay1();202.spek=1;203.if(h==24)204.{205.h=0;206.}207.else208.h++;209.}210.}211.if(key3==0) //分调整加、、、、、、、、、212.{213.delay1();214.if(key3==0)215.{216.spek=0;217.delay1();218.spek=1;219.if(min==60)220.{221.min=0;222.}223.else224.min++;225.}226.}227.if(key1==0) //调试确定并退出调试状态228.{229.delay();230.if(key1==0)231.{232.spek=0;234.spek=1;235.while(key1==0);236.break; //跳出本while语句，即本函数结束237.}238.}239.}240.}241.}242.}243.///////////////////////////////////////////////////// 244.////////////////////主函数/////////////////////////// 245.///////////////////////////////////////////////////// 246.void main()247.{248.TMOD=0x01;249.TH0=(65535-20000)/255;250.TL0=(65535-20000)%255;251.EA=1;252.ET0=1;253.TR0=1;254.chumo=0;255.while(1)256.{257.if(chumo==1)258.{259.delay1();260.if(chumo==1)261.while(chumo==1);262.spek=0;264.spek=1;265.powr=0;266.break;267.}268.}269.fanhui(); //调用初始返回函数270.while(1) //执行主程序271.{272.xianshi();273.anjian();274.if(h==0)275.{276.if(min==0)277.{278.if(add<25)279.{280.g4=g3=g2=g1=1;281.delay1();282.delay1();283.delay1();284.delay1();285.}286.if(s==0)287.{288.daiji();289.}290.}291.}292.}293.}294.///////////////////////////////////////////////////// 295.////////////////////秒表定时中断服务函数///////////// 296.///////////////////////////////////////////////////// 297.dingshi()interrupt 1298.{299.TH0=(65535-20000)/255;300.TL0=(65535-20000)%255;301.add++;302.if(add==50)303.{304.add=0;305.s--;306.jishi();307.}308.}复制代码。

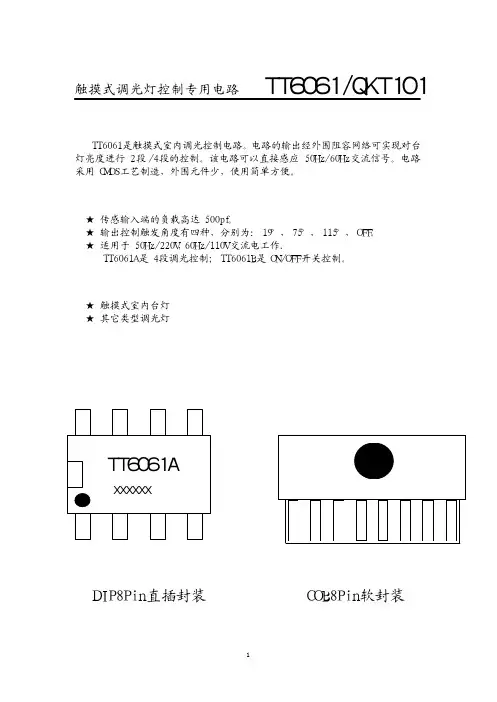

触摸式调光灯控制专用电路 ＴＴ６０６１／ＱＫＴ１０１功能概述　　ＴＴ６０６１是触摸式室内调光控制电路。

电路的输出经外围阻容网络可实现对台灯亮度进行２段／４段的控制。

该电路可以直接感应５０Ｈｚ／６０Ｈｚ交流信号。

电路采用ＣＭＯＳ工艺制造，外围元件少，使用简单方便。

　主要特点　★　传感输入端的负载高达５００ｐｆ。

　★　输出控制触发角度有四种，分别为：１９°，７５°，１１５°，ＯＦＦ。

　★　适用于５０Ｈｚ／２２０Ｖ，６０Ｈｚ／１１０Ｖ交流电工作．　★　ＴＴ６０６１Ａ是４段调光控制；ＴＴ６０６１Ｂ是ＯＮ／ＯＦＦ开关控制。

　应用范围　★　触摸式室内台灯　★　其它类型调光灯　管脚排列图　ＤＩＰ８Ｐｉｎ直插封装 ＣＯＢ８Ｐｉｎ软封装　１ ２ ３ ４ ５ ６ ７ ８１ ２ ３ ４８ ７ ６ ５QKT101A是4段调光控制；QKT101B是ON/OFF开关控制。

内部框图　 ＯＳＣ ＺＣ ＳＩ　 ＶＩ 电气参数（除非特别说明，ＶＤＤ＝９．０Ｖ）　 参 数　符 号　测试条件　最小值　典型值　最大值　单 位　工作电压　ＶＤＤ　－　８　９　１０　Ｖ　工作电流　ＩＤＤ　空载　－　－　０．３　ｍＡ　ＴＲＡＣ端低电平输出电流　ＩＯＵＴ　ＶｏＬ＝３．０Ｖ　４０　－　－　ｍＡ　ＳＩ输入漏电流 ＩＥＡ　－　－ ｕＡ　输入低电平　ＶＩＬ　－　－ Ｖ　输入高电平　ＶＩＨ　－　ＶＤＤ－１ Ｖ　振荡频率　ＦＯＳＣ　－　－　３００　－　ＫＨｚ　工作温度　Ｔｅｍｐ　－　－４０ ８５　℃ １ 输出摸式两种：四种控制状态和两种控制状态。

（在电路封装时设定。

）　２ 为四种状态，　即：灭灯、暗灯、亮灯、最亮；开始上电为灭灯状态，当人体去触摸感应电极时，状态依次为：　暗灯－－－－亮灯－－－－最亮－－－－灭灯－－－－暗灯－－－－　……　３ 为两种状态，即：灭灯、最亮；开始电为灭灯状态，　当人体去触摸感应电极时，状态依次为：最亮－－－－灭灯－－－－最亮－－－－　… 典型应用电路图　 ＡＣ２２０Ｖ ＡＣ１１０Ｖ　名 称 数 值 数 值　Ｒ１　３９Ｋ／２Ｗ　２０Ｋ／２Ｗ　Ｒ２　１０Ｋ　１０Ｋ　Ｒ３　６．８Ｍ　６．８Ｍ　Ｒ４　６８Ｋ　６８Ｋ　Ｒ５　２７０Ｋ　２４０Ｋ　Ｒ６　１．５Ｍ　２．２Ｍ　Ｒ７　１Ｋ　１Ｋ　Ｒ８　１００Ω　１００Ω　Ｃ１　４７Ｕ／１６Ｖ　４７Ｕ／１６Ｖ　Ｃ２　２０３／５０Ｖ　２０３／５０Ｖ　Ｃ３　１Ｕ／１６Ｖ　１Ｕ／１６Ｖ　Ｃ４　１５２／５０Ｖ　１５２／５０Ｖ　Ｃ５，Ｃ６　１０２／１ＫＶ　１０２／１ＫＶ　Ｄ１　ＩＮ４００７　ＩＮ４００７　Ｄ２，　Ｄ３　ＩＮ４１４８　ＩＮ４１４８　ＤＷ　９．１Ｖ／０．５Ｗ　９．１／０．５Ｗ　ＴＲＩＡＣ　ＢＴ１３６　ＢＴ１３６　触摸端当ＴＴ６０６１Ａ应用时，当ＴＴ６０６１Ｂ应用时，动作原理：。

特性描述：2.5V~5V宽电压范围，3ua~5ua超低工作电流SOT23-6封装是业内最小的，易于设计外围只需要一个CS电容器，设计简单传感距离大于5cm，可以通过改变CS电容参数来调整传感距离多种输出模式可选Qt100可部分替换，成本低廉抗干扰能力强，无误触发ttp223触摸开关电路图（1）2.5V~5V宽电压范围，3ua~5ua超低电流。

SOT23-6封装是业界最小且易于设计的。

外围只需要一个CS电容器，设计简单。

传感距离大于5cm，可以通过改变CS电容器的参数来调整传感距离。

多种输出模式可选。

Qt100可部分更换，成本低。

抗干扰能力强，不会误触发。

ttp223触摸开关电路图（2）Ttp223是一种常用于触摸台灯的微功耗CMOS触摸IC。

其最大工作电压为5.5V，静态功耗仅为几微安。

在上述电路中，只要触摸触摸电极，IC的输出就会输出一个高电平的控制信号。

如果你再碰它，输出就会变低。

触摸台灯利用IC输出的控制信号，通过三极管控制LED灯珠，实现触摸开关控制。

包含原理图和PCB工程文件接口设计说明：电源连接到5V电源；如果是数字信号，最好连接J1接口的5针和6针，即带有网络标签d0和D1的接口。

如果是模拟信号，则只能连接到J1接口的5号脚和6号脚，即标记为d0和D1的接口；如果是IIC接口信号，则只能连接J1接口的1号和2号管脚，即使用Ad5/SCL和Ad4/SDA作为网络标签的接口；如果模块板上有两个以上的数字接口，即J1接口的5、6引脚不够，请继续使用J1接口的1、2引脚。

P11跳线接口说明：1Tog 0，alhb 0，直接模式，Q高激活2Tog 0，alhb 1，直接模式，Q低激活三。

Tog 1，alhb 0，闩锁输出，通电状态=04Tog 1，Alhb 1，闩锁输出，通电状态=10.jpgAltium Designer绘制的ttp223金属触摸开关原理图和PCB图如下：（项目文件可从51hei附件下载）0.png 0.png触摸传感器是一种基于电容传感原理的触摸开关模块。

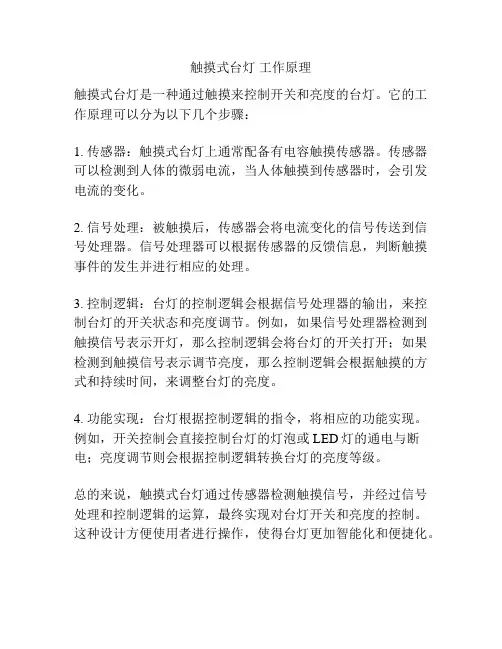

触摸式台灯工作原理
触摸式台灯是一种通过触摸来控制开关和亮度的台灯。

它的工作原理可以分为以下几个步骤：
1. 传感器：触摸式台灯上通常配备有电容触摸传感器。

传感器可以检测到人体的微弱电流，当人体触摸到传感器时，会引发电流的变化。

2. 信号处理：被触摸后，传感器会将电流变化的信号传送到信号处理器。

信号处理器可以根据传感器的反馈信息，判断触摸事件的发生并进行相应的处理。

3. 控制逻辑：台灯的控制逻辑会根据信号处理器的输出，来控制台灯的开关状态和亮度调节。

例如，如果信号处理器检测到触摸信号表示开灯，那么控制逻辑会将台灯的开关打开；如果检测到触摸信号表示调节亮度，那么控制逻辑会根据触摸的方式和持续时间，来调整台灯的亮度。

4. 功能实现：台灯根据控制逻辑的指令，将相应的功能实现。

例如，开关控制会直接控制台灯的灯泡或LED灯的通电与断电；亮度调节则会根据控制逻辑转换台灯的亮度等级。

总的来说，触摸式台灯通过传感器检测触摸信号，并经过信号处理和控制逻辑的运算，最终实现对台灯开关和亮度的控制。

这种设计方便使用者进行操作，使得台灯更加智能化和便捷化。

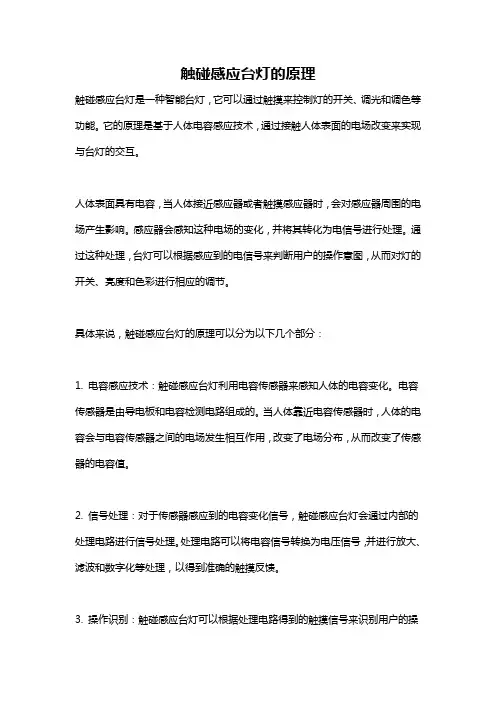

触碰感应台灯的原理触碰感应台灯是一种智能台灯，它可以通过触摸来控制灯的开关、调光和调色等功能。

它的原理是基于人体电容感应技术，通过接触人体表面的电场改变来实现与台灯的交互。

人体表面具有电容，当人体接近感应器或者触摸感应器时，会对感应器周围的电场产生影响。

感应器会感知这种电场的变化，并将其转化为电信号进行处理。

通过这种处理，台灯可以根据感应到的电信号来判断用户的操作意图，从而对灯的开关、亮度和色彩进行相应的调节。

具体来说，触碰感应台灯的原理可以分为以下几个部分：1. 电容感应技术：触碰感应台灯利用电容传感器来感知人体的电容变化。

电容传感器是由导电板和电容检测电路组成的。

当人体靠近电容传感器时，人体的电容会与电容传感器之间的电场发生相互作用，改变了电场分布，从而改变了传感器的电容值。

2. 信号处理：对于传感器感应到的电容变化信号，触碰感应台灯会通过内部的处理电路进行信号处理。

处理电路可以将电容信号转换为电压信号，并进行放大、滤波和数字化等处理，以得到准确的触摸反馈。

3. 操作识别：触碰感应台灯可以根据处理电路得到的触摸信号来识别用户的操作意图。

通过分析电容信号的波形和变化趋势，台灯可以判断用户是想开关灯、调节亮度还是调整色温等功能。

4. 控制台灯：最后，台灯根据操作识别的结果来控制灯的开关、亮度和色温等。

触碰感应台灯通常配备有内置的调光和调色电路，它可以根据用户的触摸操作来控制灯的明暗和颜色等，实现个性化的照明需求。

触碰感应台灯的原理主要依赖于电容感应技术，通过感知人体的电容变化来实现与台灯的交互。

这种交互方式灵活方便，用户只需触摸台灯的感应区域，就可以随心所欲地控制灯光的开关和调节。

同时，电容感应技术也提供了一种更加安全可靠的触摸操作方式，不仅操作简单，而且不易受到外界环境干扰。

在现代家居装饰中，触碰感应台灯已经成为一种时尚、智能的照明选择，给用户带来更加舒适和便捷的生活体验。

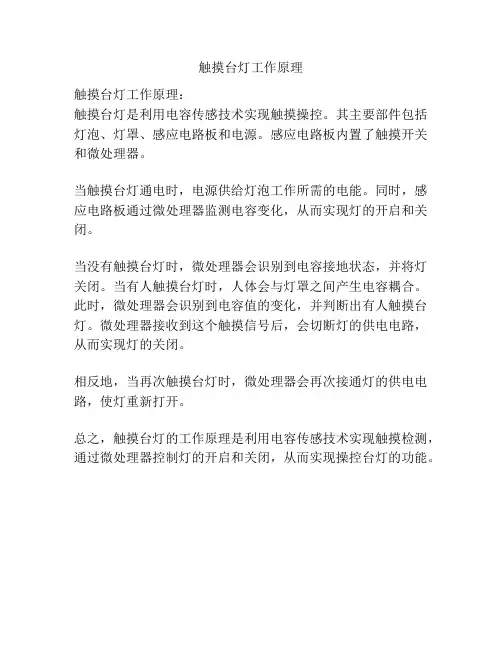

触摸台灯工作原理
触摸台灯工作原理：
触摸台灯是利用电容传感技术实现触摸操控。

其主要部件包括灯泡、灯罩、感应电路板和电源。

感应电路板内置了触摸开关和微处理器。

当触摸台灯通电时，电源供给灯泡工作所需的电能。

同时，感应电路板通过微处理器监测电容变化，从而实现灯的开启和关闭。

当没有触摸台灯时，微处理器会识别到电容接地状态，并将灯关闭。

当有人触摸台灯时，人体会与灯罩之间产生电容耦合。

此时，微处理器会识别到电容值的变化，并判断出有人触摸台灯。

微处理器接收到这个触摸信号后，会切断灯的供电电路，从而实现灯的关闭。

相反地，当再次触摸台灯时，微处理器会再次接通灯的供电电路，使灯重新打开。

总之，触摸台灯的工作原理是利用电容传感技术实现触摸检测，通过微处理器控制灯的开启和关闭，从而实现操控台灯的功能。

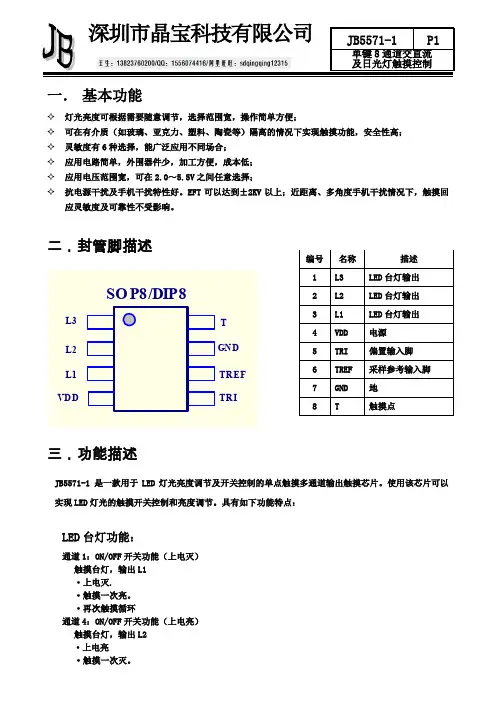

一． 基本功能✧ 灯光亮度可根据需要随意调节，选择范围宽，操作简单方便；✧ 可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离的情况下实现触摸功能，安全性高； ✧ 灵敏度有6种选择，能广泛应用不同场合； ✧ 应用电路简单，外围器件少，加工方便，成本低； ✧ 应用电压范围宽，可在2.0～5.5V 之间任意选择；✧ 抗电源干扰及手机干扰特性好。

EFT 可以达到±2KV以上；近距离、多角度手机干扰情况下，触摸回应灵敏度及可靠性不受影响。

二．封管脚描述三．功能描述JB5571-1 是一款用于LED 灯光亮度调节及开关控制的单点触摸多通道输出触摸芯片。

使用该芯片可以实现LED 灯光的触摸开关控制和亮度调节。

具有如下功能特点：LED 台灯功能：通道1：ON/OFF 开关功能（上电灭）触摸台灯，输出L1 ·上电灭.·触摸一次亮。

·再次触摸循环通道4：ON/OFF 开关功能（上电亮） 触摸台灯，输出L2 ·上电亮·触摸一次灭。

JB5571-1·再次触摸循环通道3：无级调光触摸台灯，输出L3·上电灭·第一次短触摸半亮·在亮的状态下再次短触摸灭；在亮的状态下第一次长触摸向上调光，直到最亮。

·长触摸调光后再次长触摸调光，与上次调光相反的方向调光。

如上次是长触摸调亮，再次长触摸将向暗的方向调光，直到最暗·在灭状态下长触摸，由最暗向上无级调光一直到最亮，中间松开保持当前亮度。

·在调光的过程中松开，停止调光，并保持当前亮度。

·调光后短触摸灭,再次触摸亮后，进入关机时的亮度。

四．电气参数五．应用线路图1、使用充电电池供电时的LED台灯应用电路（AC220为交流220V充电电压输入）图2、使用开关电源或电池供电时的LED台灯应用电路（VCC为开关电源直流电压输出）图3、使用交流电供电时的LED台灯应用电路（AC220为交流220V充电电压输入）。

特性描述：2.5V〜5V宽电压范围，3ua〜5ua超低工作电流SOT23-6封装是业内最小的，易于设计外围仅需要一个CS电容器，因此设计简单感应距离大于5cm，可以通过更改CS电容参数来调整感应距离多种输出模式是可选的Qt100可以部分替换且成本低强大的抗干扰能力，无误触发ttp223触摸开关的电路图（1）2.5V〜5V宽电压范围，3ua〜5ua超低电流。

SOT23-6封装是业界最小的，易于设计。

外围仅需要一个CS电容器，因此设计简单。

感应距离大于5cm，可以通过更改CS电容的参数来调整感应距离。

多种输出模式是可选的。

Qt100可以部分替换，成本低。

具有很强的抗干扰能力，不会被错误触发。

ttp223触摸开关的电路图（2）Ttp223是一种通常用于触摸台灯的微功耗CMOS触摸IC。

它的最大工作电压为5.5V，静态功耗仅为几微安。

在上面的电路中，只要您触摸触摸电极，IC的输出就会输出高电平控制信号。

如果再次触摸它，输出将变为低电平。

触摸台灯是利用IC输出的控制信号通过三极管来控制LED灯珠，从而实现触摸开关控制。

包含原理图和PCB工程文件界面设计说明：电源连接5V电源；如果是数字信号，则最好连接J1接口的5和6引脚，即网络标签为d0和D1的接口。

如果是模拟信号，则只能连接到J1接口的引脚5和6，即标记为d0和D1的接口；如果是IIC接口信号，则只能连接J1接口的1和2引脚，即以Ad5 / SCL和Ad4 / SDA 作为网络标签的接口；如果模块板上的数字接口多于两个，即J1接口的5和6引脚不够用，请继续使用J1接口的1和2引脚。

P11跳线接口说明：1. Tog 0，alhb 0，直接模式，Q高电平有效2. Tog 0，alhb 1，直接模式，Q低电平有效3. Tog 1，alhb 0，锁存输出，通电状态= 04. Tog 1，Alhb 1，锁存输出，通电状态= 10.jpgAltium Designer绘制的ttp223金属触摸开关的原理图和PCB图如下：（51hei附件可以下载工程文件）0.png 0.png触摸传感器是基于电容感应原理的触摸开关模块。

触摸式台灯的原理
触摸式台灯是一种通过触摸操作来控制开关和亮度的灯具。

它的工作原理主要依赖于以下几个方面的技术：
1. 触摸感应技术：触摸式台灯通常搭载了触摸感应芯片，该芯片内置了一系列电容传感器。

当人的手指接触到灯的触摸面板时，传感器能够检测到电容变化，并将此信号转化为电信号。

2. 控制电路：触摸感应芯片将检测到的电信号传递给控制电路，控制电路会根据信号的强度和变化判断用户的触摸操作意图。

例如，单次轻触可能表示开灯或关灯，而长时间触摸则可能表示调节灯的亮度。

3. 亮度调节技术：触摸式台灯通常搭载LED灯源，LED灯源
可以通过调节电流的大小来实现亮度调节。

控制电路可以根据用户的触摸操作反馈，调节LED灯源的电流输出，从而改变
灯的亮度。

4. 电源供应：触摸式台灯通常使用交流电源适配器进行供电，电源适配器会将交流电转换成需要的直流电，为台灯提供稳定的电力支持。

总的来说，触摸式台灯通过触摸感应技术和控制电路实现对灯的开关和亮度的控制。

用户通过触摸灯的触摸面板，传递电信号给控制电路，控制电路根据触摸操作意图调整LED灯源的
电流输出，从而实现灯光的开关和亮度调节。

电子节能台灯电路图及维修|如图所示电子节能灯电路图及维修电子节能灯具有低电压启辉、无频闪、无噪音、高效节能、开灯瞬间即亮、使用寿命长(３０００小时以上,为普通白炽灯的３倍多)等优点,很受消费者的欢迎(尤其在电源电压波动频繁的地区)。

电子节能灯有玻罩型与裸露型。

玻罩型又有球型、球柱型、工艺型等三个系列,前两个系列均有全透明、刻花、彩色刻花与乳白色４个品种。

它具有外形美观、安装时不易损坏灯管、耐碰撞等优点;裸露型则有Ｈ型、ＵＨ型、３Ｕ型、４Ｕ型、２Ｄ型及螺旋型等。

按发光的颜色分,则可分为红、绿、蓝、黄(色温为２７００Ｋ,属暖色光,类似于白炽灯的光色)、白(色温以６４００Ｋ居多,属冷色光,类似于日光灯的光色);而色温为５０００Ｋ的灯管因光色接近于自然光,对眼睛无刺激,更适合于学生与精细工作。

本文介绍的电子节能灯电路见图１,该电路已加有软启动(灯丝预热)电路,可延长灯管寿命。

多应用于护目灯与外销灯具中。

维修电子节能灯,首先要排除假故障。

关灯后节能灯有间隙性的闪光,这并不就是灯的质量问题。

主要原因就是电工线路安装不规范,将开关设在零线造成的。

只要把进线端的零线与火线调换一下即可。

使用了带氖灯的开关,关灯后仍然能形成微流通路,或借线安装双联开关的,会造成有时关灯后有闪光现象。

维修电子节能灯时,为安全应用１:１隔离变压器隔离市电。

一、灯不能正常点亮的检修１.常见为谐振电容Ｃ６击穿(短路)或耐压降低(软击穿),应换为耐压在１ｋＶ以上的同容量优质涤纶或ＣＢＢ电容。

２.灯管灯丝开路。

若灯管未严重发黑,可在断丝灯脚两端并联０.０４７μＦ／４００Ｖ的涤纶电容后应急使用。

３.Ｒ１、Ｒ２开路或变值(一般以Ｒ１故障可能性较大),用同阻值的１／４Ｗ优质电阻代换。

４.三极管开路。

如发现只有一只三极管开路,但不能更换一只,而应更换一对耐压在４００Ｖ以上的同型号配对开关管。

否则容易出现灯光打滚或再次烧管。

５.灯光闪烁不停。

灯管若未严重发黑,检查Ｄ５、Ｄ６有无虚焊或开路,若Ｄ５、Ｄ６软击穿或滤波电容Ｃ１漏液及不良,也会使灯光闪烁不停。

基于PT2102构成的触摸式四档调光照明控制器电路图PT2102是采用CMOS制作工艺、标准DIP-8封装的四档步进触摸调光专用集成电路，具有静态功耗低、触摸灵敏度较高和工作可靠等特点。

利用PT2102构成的触摸式四档调光照明控制器典型电路如图所示。

该控制器只要用手触摸控制器金属装饰件或照明灯具灯罩即可对照明灯具进行关、弱光、中光和强光四档调光控制。

它常用于台灯等照明灯具控制。

利用PT2102构成的触摸式四档调光照明控制器电路电路结构及主要元器件选择:由图可知，该触摸式四档调光照明控制器由电源电路、触摸控制电路和控制执行电路组成。

其中，电源电路由降压电阻R1、整流二极管VD1、稳压二极管VD2和滤波电容C5组成。

实际应用时，VD2常选用9.1V、1／2W稳压二极管，如IN5999型等。

220V交流电经过降压、整流、滤波和稳压后形成稳定的9V左右直流电给PT2l02供电。

触摸控制电路由触摸电极片M、隔离元件C1、C2、保护二极管VD3、VD4、四档步进触摸调光专用集成电路PT2102及充放电元件C3、R6等外围元件组成。

实际应用时，为确保使用者的绝对安全，C1、C2要求采用耐压1000V的CBB型聚丙烯电容器；VD3、VD4选用IN4148型硅开关二极管。

控制执行电路由双向晶闸管VS、照明灯具H组成。

实际应用时，VS常选用1A／400V 小型塑封双向晶闸管；H选用60W白炽灯泡。

2．工作原理:电路通电后，当无人触摸触摸电极片M时，四档步进触摸调光专用集成电路PT2l02第6脚无触发脉冲输出，双向晶间管VS处于截止状态，照明灯具H不亮。

用手每触摸一次触摸电极片M时，人体感应的杂波信号经隔离电容C1、C2及电阻R4、R5送人PT2102的感应信号输入端第4脚，经集成电路内部电路处理后，由第6脚输出触发信号经C4、R7加至双向晶闸管VS的触发端，使其导通角发生变化，所以灯光的亮度就改变一档。

反复触摸M，灯光亮度按弱光→中光→强光→关→弱光…循环变化。

感应式触摸台灯电路图
该装置电路见图1。

当人手碰一下金属触片A，人体上的杂波信号便通过
C3加到时基电路的②脚，②脚被触发，整个触发器翻转，③脚输出高电平，输出经限流电阻R加到可控硅控制极，可控硅VS导通，ZD点亮。

需要关灯时，用手碰一下金属片B，感应信号经C4加到时基电路的⑥脚，⑥脚被触发，③脚输出低电平，可控硅失去触发电流而截止，电灯熄灭。

电路中的C3、C4是耦合电容，又能防止因个别元件的破坏而造成的麻电现象。

电路中的C1、C1、VD、VDW组成6V直流供电电源。

元器件选择与制作：
元器件清单见下表。

编号
R
C1
C2
C3、C4
C5
VD1
VD2
VS
IC
A、B名称
电阻
金属化纸介电容
电解电容
金属化纸介电容
涤纶电容
整流二极管
稳压二极管
双向可控硅
时基IC
金属片型号
500Ω
0.47u/400V
220u/16V
0.01u/400V
0.01u
IN4007
2CW57(9V)
1A耐压≥400V
NE555或5G1555或uA555 自制数量1
1
1
2
1
1
1
1
1
2
本电路因体积较小，可以装在一个盒子内，电路不用调试，一般一次就能成功。
