Android设备与STM32单片机通信方式探讨

• 116•利用STM32单片机为控制芯片驱动OV2640模块，实现图像采集，通过wifi 模块把采集的图像通过TCP 协议传输给移动端手持Android 设备。

Qt 开发软件通过socket 接口编程设计出了app 用于图像实时显示OV2640模块采集的图像。

实验结果表明图像传输稳定，可以实现实时的无线图像传输。

OV2640模块可以和其它设备组合，对未来图像类设备有很好的应用潜力。

图像传输应用广泛，在安防设备上可以通过摄像头监控家门、小区等，对犯罪侦查、丢失物品寻找等起到很大作用。

在人工智能领域，需要识别特定事物，比如人脸识别、物体识别等，需要采集很多的图像样本，离不开图像采集技术。

在没有线的束缚下，摄像头和显示终端分离，无线图像传输在日常生活中也有很大的实用性，例如可以在忙着洗衣做饭的时候监控小孩的实时举动，可以查看特定角落的实时画面。

本文探索了图像监控的关键技术图像采集和传输，并通过wifi 模块由TCP 协议实现无线图像传输。

在没有线的束缚下，摄像头和显示终端分离。

在wifi 信号覆盖范围内可以实时探索看不到的或者人类不方便探索的角落。

1 无线图像传输系统无线图像传输系统分为图像采集部分、数据传输部分和终端显示部分。

三者关系如图1所示。

的滤波器，逐行排列，形成方形采集阵列，BG/GR 形式构成的像素大约可以达到200w 个。

在采集光的时候也是逐行扫描采集，直到扫描完成。

其中内部集成了数字图像处理模块，可以直接输出JPEG, GRB422和YCbCr 等数据格式。

Ov2640模块使用的是正点原子的A TK-OV2640摄像头模块。

它共有18个引脚。

其中最重要的是SCCB 总线和HREF 行同步线，VSYNC 场同步线和8位并行数据线。

SCCB 总线和I2C 总线类似用于单片机向Ov2640模块发送控制命令。

在图像采集开始之后，模块会产生采集输出时序。

HREF 输出高电平时，根据时钟进行像素数据的读取，HREF 线变为低电平时读取的数据无效，循环采集直到采完一帧为止。

stm32串口通信实验原理STM32是一款由STMicroelectronics公司推出的基于ARM Cortex-M 内核的32位微控制器。

在STM32系列中，串口通信是一种常见的外设模块，可以实现与其他设备之间的数据传输。

本文将介绍STM32串口通信的原理及实验方法。

一、串口通信的原理串口通信是一种通过串行方式传输数据的通信方式。

在串口通信中，数据是一位一位地依次发送或接收的。

与并行通信相比，串口通信只需要两根信号线即可实现数据的传输，因此在资源有限的嵌入式系统中被广泛应用。

STM32的串口通信模块包括多个寄存器，其中包括控制寄存器、状态寄存器、数据寄存器等。

通过配置这些寄存器，可以实现串口通信的参数设置和数据的发送接收。

二、STM32串口通信的实验步骤以下是一种基本的STM32串口通信实验步骤：1. 硬件连接：将STM32开发板的串口引脚与其他设备的串口引脚通过串口线连接起来。

一般来说，串口通信需要连接的引脚包括TX （发送引脚）、RX（接收引脚）、GND（地线）。

2. 引脚配置：通过STM32的引脚复用功能，将相应的GPIO引脚配置为串口功能。

具体的引脚配置方法可以参考STM32的开发板手册或者相关的资料。

3. 时钟配置：配置STM32的时钟源，使得串口通信模块能够正常工作。

一般来说，串口通信模块使用的时钟源可以选择系统时钟或者外部时钟。

4. 串口配置：配置串口通信模块的参数，包括波特率、数据位、停止位、校验位等。

这些参数的配置需要根据实际的通信需求来确定。

5. 数据发送：通过向数据寄存器写入数据，向其他设备发送数据。

在发送数据之前，需要通过状态寄存器的标志位判断串口是否空闲，以确保数据能够正常发送。

6. 数据接收：通过读取数据寄存器的数据，从其他设备接收数据。

在接收数据之前，需要通过状态寄存器的标志位判断是否有数据到达，以确保数据能够正确接收。

7. 中断处理：在串口通信过程中，可以使用中断来实现数据的异步传输。

一种基于STM32单片机的多功能智能家居控制系统一、引言随着科技的进步和人们生活水平的提高，人们对于生活质量的要求也越来越高。

智能家居作为现代社会中的一种新兴科技产品，通过将各种家电设备和传感器毗连到互联网上，实现了遥程控制、自动化管理和智能化应用的目标，为人们的生活提供了更加便利、舒适和安全的环境。

本文介绍了的设计和实现，该系统可以通过手机APP进行智能化的家居设备控制和管理。

二、系统结构该多功能智能家居控制系统主要由硬件和软件两部分组成。

硬件部分包括STM32单片机、传感器、继电器和通信模块等；软件部分则包括手机APP和嵌入式程序。

1. STM32单片机STM32单片机是一款由意法半导体公司生产的32位微控制器，具有稳定性好、功耗低、性能强和易于开发的特点。

在本系统中，我们选用了高性能的STM32F4系列单片机。

2. 传感器传感器是智能家居系统中的重要组成部分，可以对环境的状态进行实时监测和数据采集。

在本系统中，我们选择了温度传感器、湿度传感器、光照传感器和人体红外传感器等。

3. 继电器继电器作为控制设备的关键部件，可以通过控制其开关状态来实现对家电设备的遥程控制。

在本系统中，我们选用了高负载能力的继电器。

4. 通信模块通信模块负责与互联网进行毗连，以实现遥程控制和监测。

在本系统中，我们选用了Wi-Fi模块，实现了设备与手机APP的通信功能。

5. 手机APP手机APP是用户与智能家居系统进行交互的主要方式，通过手机APP用户可以实现对家居设备的遥程控制和管理，以及对环境状态的实时监测和数据展示。

6. 嵌入式程序嵌入式程序是系统的控制核心，负责传感器数据的采集和处理、继电器的控制、与手机APP的通信等功能。

三、系统功能该多功能智能家居控制系统具备以下功能：1. 遥程控制用户可以通过手机APP实现对家居设备的遥程开关控制，例如开关灯、调整温度等。

2. 自动化管理系统可以依据用户的习惯和需求，协作传感器的采集数据，自动调整家居设备的开关状态，实现自动化的管理。

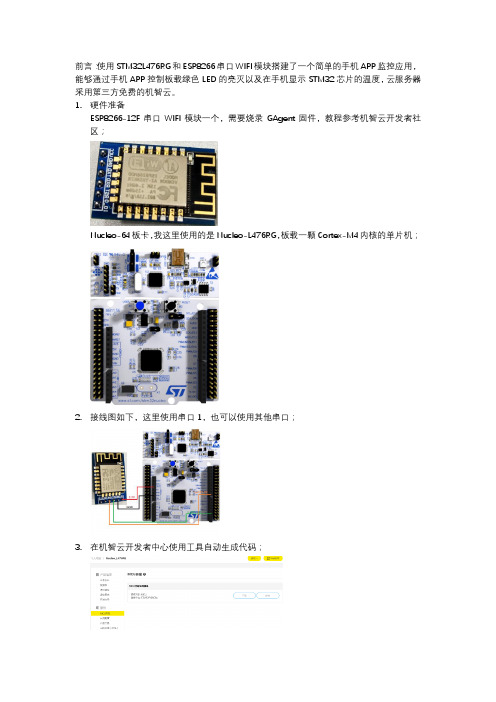

前言：使用STM32L476RG和ESP8266串口WIFI模块搭建了一个简单的手机APP监控应用，能够通过手机APP控制板载绿色LED的亮灭以及在手机显示STM32芯片的温度，云服务器采用第三方免费的机智云。

1.硬件准备
ESP8266-12F串口WIFI模块一个，需要烧录GAgent固件，教程参考机智云开发者社区；
Nucleo-64板卡，我这里使用的是Nucleo-L476RG，板载一颗Cortex-M4内核的单片机；
2.接线图如下，这里使用串口1，也可以使用其他串口；
3.在机智云开发者中心使用工具自动生成代码；
4.用户逻辑代码填充
在用户接口处添加自己的代码：关灯和开灯，上报芯片温度，芯片温度测量采用了ADC 内部的温度通道；
5.测试。

基于stm32的串口通信的自我总结1. 背景介绍近年来，随着物联网和嵌入式系统的快速发展，嵌入式开发领域的需求也越来越大。

而基于stm32的串口通信技术在嵌入式开发中扮演着重要的角色。

串口通信是嵌入式系统中常用的通信方式，它可以实现单片机与外部设备之间的数据传输，应用广泛。

本文将对基于stm32的串口通信进行总结和归纳，旨在共享相关经验和教训，方便读者更好地应用该技术。

2. stm32串口通信的原理基于stm32的串口通信涉及到串口的相关知识和stm32单片机的硬件支持。

在串口通信中，常用的有UART、USART、RS232等协议。

而stm32单片机作为一款常用的嵌入式处理器，在硬件上支持多个串口通信接口，如USART1、USART2、UART4等。

在实际应用中，需要根据具体的需求选择合适的串口通信接口，并在软件上进行相应的配置和驱动。

在stm32的串口通信中，需要了解串口通信的相关寄存器、时钟配置等，以实现数据的可靠传输。

3. 基于stm32的串口通信应用基于stm32的串口通信可以应用在很多场景下，比如与PC机的数据通信、与外部传感器的数据采集等。

在实际的应用中，需要根据具体的需求和外部设备的通信协议选择合适的串口通信接口，并在程序中进行相应的配置和驱动。

另外，在实际的应用过程中，需要考虑串口通信的稳定性和可靠性，并进行相应的错误处理和数据校验，以确保数据的正确传输。

4. 基于stm32的串口通信的优化在实际的应用中，基于stm32的串口通信可能会遇到一些性能上的瓶颈和稳定性的问题。

针对这些问题，可以采取一些优化的措施，比如合理设计串口通信的协议、优化中断服务程序、增加数据校验和重发机制等，以实现串口通信的稳定和高效。

5. 结语基于stm32的串口通信技术在嵌入式系统中应用广泛，本文总结了关于该技术的相关知识和经验。

通过对串口通信的原理、应用和优化进行总结，可以帮助读者更好地理解和应用该技术，提高嵌入式系统的开发效率和质量。

STM32串口通信学习总结STM32是STMicroelectronics推出的一款32位单片机系列，具有高性能、低功耗、丰富的外设等特点，广泛应用于工业控制、消费电子、汽车电子等领域。

其中，串口通信是单片机中常用的通信方式之一，本文将对STM32串口通信学习进行总结。

1.串口通信原理及基础知识在STM32中，USART（通用同步/异步收发器）是负责串口通信的外设。

USART提供了多种模式的串口通信，包括异步模式（Asynchronous）、同步模式（Synchronous）以及单线模式（Single-wire）等。

2.STM32串口通信配置步骤（1）GPIO配置：首先需要配置串口通信所涉及的GPIO引脚，通常需要配置为复用功能，使其具备USART功能。

（2）USART配置：根据需要选择USART1、USART2、USART3等串口进行配置，设置通信模式、波特率等参数。

在配置时需要注意与外部设备的通信标准和参数保持一致。

（3）中断配置（可选）：可以选择中断方式来实现串口数据的收发。

通过配置中断，当接收到数据时会触发中断，从而实现接收数据的功能。

（4）发送数据：通过USART的发送寄存器将数据发送出去，可以通过查询方式或者中断方式进行发送。

（5）接收数据：通过读取USART的接收寄存器，获取接收到的数据。

同样可以通过查询方式或者中断方式进行接收。

3.常见问题及解决方法（1）波特率设置错误：在进行串口通信时，波特率设置错误可能会导致通信失败。

需要根据外设的要求，选择适当的波特率设置，并在STM32中进行配置。

（2）数据丢失：在高速通信或大量数据传输时，由于接收速度跟不上发送速度，可能会导致数据丢失。

可以通过增加接收缓冲区大小、优化接收中断处理等方式来解决该问题。

（3）数据帧错误：在数据传输过程中，可能发生数据位错误、校验错误等问题。

可以通过对USART的配置进行检查，包括校验位、停止位、数据位等的设置是否正确。

《一种基于STM32单片机的多功能智能家居控制系统》篇一一、引言随着科技的飞速发展，智能家居系统已经逐渐进入人们的日常生活。

作为智能家居的核心控制单元，STM32单片机以其高性能、低功耗等优点被广泛应用于各种智能家居控制系统中。

本文将介绍一种基于STM32单片机的多功能智能家居控制系统，旨在实现家居设备的智能化管理和控制。

二、系统概述本系统以STM32单片机为核心，通过与各种传感器、执行器以及网络通信模块的连接，实现对家居设备的远程监控和智能控制。

系统具有多种功能，包括环境监测、安防报警、家电控制、能源管理等，可满足用户多样化的需求。

三、硬件设计1. 主控制器：采用STM32单片机，具有高性能、低功耗、易于扩展等优点。

2. 传感器模块：包括温度传感器、湿度传感器、烟雾传感器等，用于监测家居环境。

3. 执行器模块：包括灯光控制、窗帘控制、空调控制等，实现家电的智能控制。

4. 通信模块：采用Wi-Fi或ZigBee等无线通信技术，实现与手机APP或智能家居中心的控制。

5. 电源模块：采用稳定可靠的电源供应，保证系统的正常运行。

四、软件设计1. 操作系统：采用RTOS（实时操作系统），保证系统的实时性和稳定性。

2. 编程语言：采用C语言进行编程，便于开发和维护。

3. 通信协议：采用通用的通信协议，如MQTT、HTTP等，实现与手机APP或智能家居中心的通信。

4. 控制算法：根据传感器的数据，采用智能算法实现家居设备的自动控制。

五、功能实现1. 环境监测：通过传感器实时监测家居环境，如温度、湿度、烟雾等，并将数据传输至手机APP或智能家居中心。

2. 安防报警：通过安装安防设备，实现家庭安全监控和报警功能。

当发生异常情况时，系统将自动触发报警并通知用户。

3. 家电控制：通过执行器实现家电的智能控制，如灯光控制、窗帘控制、空调控制等。

用户可以通过手机APP或智能家居中心远程控制家电设备。

4. 能源管理：系统可实现对家庭能源的统计和分析，帮助用户合理使用能源，降低能源浪费。

STM32蓝牙通信的应用解析介绍本文档旨在分析和解释STM32单片机与蓝牙模块之间的通信应用。

蓝牙通信在许多领域中广泛使用，包括物联网、智能家居和传感器网络等。

通过理解STM32蓝牙通信的应用，我们可以更好地利用这项技术来满足不同场景的需求。

STM32蓝牙模块STM32是一种常用的单片机，用于控制和处理各种设备。

蓝牙模块是一种可以与STM32通信的无线模块。

蓝牙模块可以通过串口和STM32进行数据传输，使得STM32可以与其他蓝牙设备进行通信。

蓝牙通信原理蓝牙通信是一种短距离无线通信技术，使用2.4GHz无线频段进行数据传输。

蓝牙通信通过建立蓝牙连接来进行数据交换。

蓝牙连接由两个设备之间的主从关系组成，其中一个设备充当主设备，另一个设备充当从设备。

STM32蓝牙通信应用STM32蓝牙通信应用可以用于各种场景，例如传感器数据传输、远程控制和数据监测等。

以下是几个常见应用的简要介绍：1. 传感器数据传输：STM32可以连接各种传感器，通过蓝牙模块将传感器数据传输到其他设备，例如智能手机或电脑。

这种应用可以在物联网和智能家居领域中得到广泛应用。

2. 远程控制：通过STM32和蓝牙模块，可以实现对其他设备的远程控制。

例如，通过智能手机可以远程控制智能家居设备，如灯光、空调或安全系统。

3. 数据监测：利用STM32和蓝牙模块，可以实时监测数据并将其传输到另一个设备上进行分析和处理。

例如，可以将传感器数据传输到电脑上进行实时数据监测和记录。

总结STM32蓝牙通信应用可以在许多领域中发挥重要作用。

通过理解蓝牙通信的原理和STM32与蓝牙模块的配合使用，我们可以应用这项技术来满足不同场景的需求。

希望本文档对您在STM32蓝牙通信应用方面有所帮助。

stm32串口通信工作原理一、引言串口通信是一种常见的数据交换方式，在嵌入式系统中扮演着重要的角色。

本文将介绍s t m32单片机上串口通信的基本原理以及其工作流程。

二、串口通信概述串口通信是指通过串行通信接口，按照一定的协议和规则，将数据传输到另一个设备。

常用的串口通信接口有R S-232、R S-485和UA RT等。

三、s t m32串口通信的基本原理s t m32单片机具有多个串口外设，每个串口包含了发送和接收数据的功能。

串口的工作原理可以简述为以下几个步骤：1.配置串口参数在使用s tm32串口通信之前，需要先对串口进行配置。

包括波特率、数据位、停止位、校验位等参数的设定。

这些参数会影响数据的传输速率和可靠性。

2.发送数据当需要发送数据时，首先将待发送的数据写入发送缓冲区。

数据会按照之前设定的参数进行编码并传输出去。

发送完成后，会产生发送完成中断。

3.接收数据接收数据时，st m32单片机会将接收到的数据存储到接收缓冲区。

当接收缓冲区有数据时，会触发接收完成中断，应用程序可以读取缓冲区中的数据。

4.中断处理s t m32单片机支持中断功能，通过设置相应的中断使能标志位，可以实现在数据发送和接收过程中对中断的响应。

中断处理函数负责对中断进行处理，以确保数据的正确传输。

四、s t m32串口通信的工作流程下面将详细介绍s tm32串口通信的工作流程：1.配置串口参数：使用st m32提供的库函数，根据需求设置波特率、数据位、停止位和校验位等参数。

2.初始化串口：调用库函数进行串口初始化，包括G PI O引脚设置、时钟使能等。

3.发送数据：将待发送的数据写入发送缓冲区。

4.等待发送完成中断：等待发送完成中断的触发，表示数据发送完成。

5.接收数据：接收到数据后，存储到接收缓冲区。

6.判断是否有数据可读：检测接收缓冲区是否有数据可读。

7.读取数据：读取接收缓冲区中的数据。

8.中断处理：根据需要进行中断处理，如错误处理、数据处理等。
