2023-11-11•高低压成套设备基础知识•高低压成套设备的安装与调试•高低压成套设备的维护与检修•高低压成套设备的运行管理•高低压成套设备的安全防护与节能技术目•培训课程安排与学习资源介绍录01高低压成套设备基础知识定义高低压成套设备是指将高低压电气设备及配套元器件组合在金属封闭空间内，具有相对独立功能和一定防护等级的成套设备。
分类高低压成套设备根据用途、结构、功能等可分为多种类型，如高低压开关柜、配电屏、控制屏、电源柜等。
高低压成套设备的定义与分类组成高低压成套设备主要由母线、断路器、互感器、开关、接触器、熔断器等组成。
工作原理通过母线分配电能，由断路器进行电流的接通和切断，互感器进行电流和电压的测量，开关进行电路的通断控制，接触器进行远距离控制，熔断器进行电路保护。
高低压成套设备的组成及工作原理高低压成套设备的主要技术参数和性能指标技术参数主要包括电压等级、电流容量、短路阻抗、绝缘水平等。
性能指标主要包括操作性能、热性能、机械性能、电性能等。
02高低压成套设备的安装与调试高低压成套设备的安装应遵循国家和行业的相关标准、规范和规定，如电气安装规范、安全操作规程等。
高低压成套设备的安装规范和要求安装规范设备安装前，应检查基础是否符合要求，如平整、稳固、无裂纹等，以确保设备安装牢固、稳定。
基础要求高低压成套设备的金属外壳应接地，以确保设备使用过程中的人员安全。
接地要求调试方法根据设备类型和规格，采用相应的调试方法，如使用万用表测试电压、电流，使用示波器测试信号等。
调试流程高低压成套设备的调试应按照规定的流程进行，如先检查设备外观、再测试设备性能、最后进行设备运行试验等。
调试记录调试过程中应做好记录，包括调试时间、人员、设备状态、测试数据等，以便后续查阅和分析。
高低压成套设备的调试流程和方法高低压成套设备安装与调试过程中的注意事项质量保证应保证设备的安装和调试质量，避免出现差错或遗漏，确保设备的正常运行和使用效果。
成套电器设备安装接线基础知识培训教材培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。

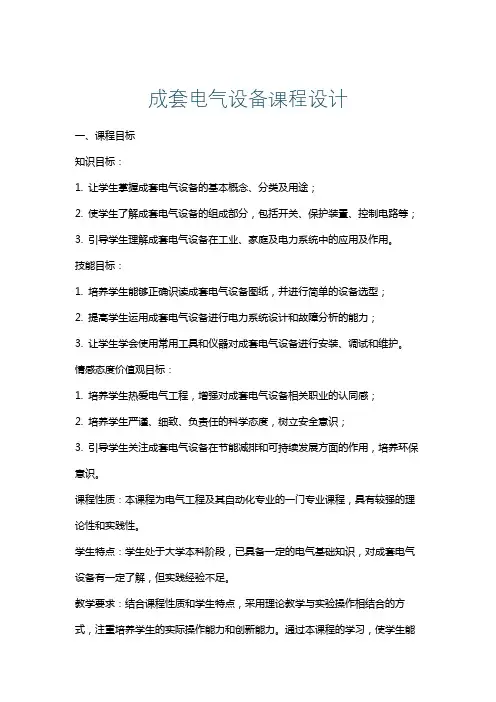

成套电气设备课程设计一、课程目标知识目标：1. 让学生掌握成套电气设备的基本概念、分类及用途；2. 使学生了解成套电气设备的组成部分，包括开关、保护装置、控制电路等；3. 引导学生理解成套电气设备在工业、家庭及电力系统中的应用及作用。
技能目标：1. 培养学生能够正确识读成套电气设备图纸，并进行简单的设备选型；2. 提高学生运用成套电气设备进行电力系统设计和故障分析的能力；3. 让学生学会使用常用工具和仪器对成套电气设备进行安装、调试和维护。
情感态度价值观目标：1. 培养学生热爱电气工程，增强对成套电气设备相关职业的认同感；2. 培养学生严谨、细致、负责任的科学态度，树立安全意识；3. 引导学生关注成套电气设备在节能减排和可持续发展方面的作用，培养环保意识。
课程性质：本课程为电气工程及其自动化专业的一门专业课程，具有较强的理论性和实践性。
学生特点：学生处于大学本科阶段，已具备一定的电气基础知识，对成套电气设备有一定了解，但实践经验不足。
教学要求：结合课程性质和学生特点，采用理论教学与实验操作相结合的方式，注重培养学生的实际操作能力和创新能力。
通过本课程的学习，使学生能够达到上述课程目标，并为后续专业课程的学习和实际工作打下基础。
二、教学内容1. 成套电气设备概述：介绍成套电气设备的基本概念、分类、用途及发展现状。
教材章节：第一章 成套电气设备概述2. 成套电气设备的主要组成部分：详细讲解开关设备、保护装置、控制电路等组成部分的原理与功能。
教材章节：第二章 成套电气设备的主要组成部分3. 成套电气设备的应用：分析成套电气设备在工业、家庭及电力系统中的应用及作用。
教材章节：第三章 成套电气设备的应用4. 成套电气设备选型与设计：教授成套电气设备选型原则、设计方法及注意事项。
教材章节：第四章 成套电气设备的选型与设计5. 成套电气设备的安装、调试与维护：介绍成套电气设备的安装、调试步骤及维护方法。
教材章节：第五章 成套电气设备的安装、调试与维护6. 成套电气设备故障分析及处理：分析常见故障现象、原因及处理方法。
最新成套电气设备基础知识培训成套开关设备基础知识培训2019 年 3 月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。
成套开关设备可分为：1、低压成套开关设备2、高压开关柜3、SF6 封闭式组合电器（GIS）4、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。
电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。
这样的网络就称为“电力网”。
2、直流电与交流电直流电（英文:Direct Current ，简称DC），是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent ，简写AC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。
交流电工作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。
4、电气性能参数额定电压——电力系统或电气设备所允许的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允许长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。

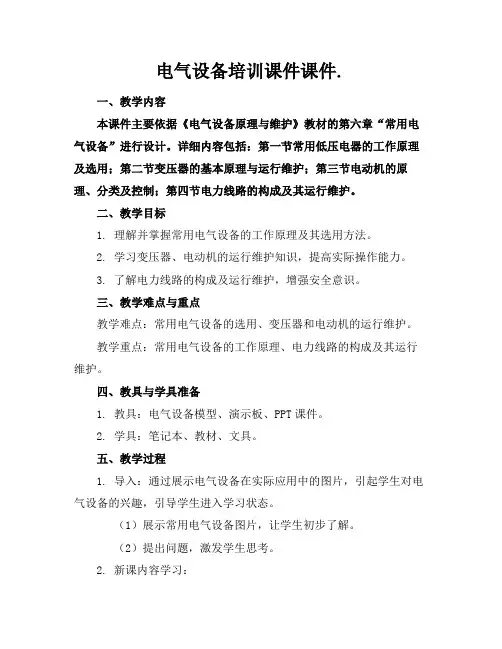

电气设备培训课件课件.一、教学内容本课件主要依据《电气设备原理与维护》教材的第六章“常用电气设备”进行设计。
详细内容包括：第一节常用低压电器的工作原理及选用；第二节变压器的基本原理与运行维护；第三节电动机的原理、分类及控制；第四节电力线路的构成及其运行维护。
二、教学目标1. 理解并掌握常用电气设备的工作原理及其选用方法。
2. 学习变压器、电动机的运行维护知识，提高实际操作能力。
3. 了解电力线路的构成及运行维护，增强安全意识。
三、教学难点与重点教学难点：常用电气设备的选用、变压器和电动机的运行维护。
教学重点：常用电气设备的工作原理、电力线路的构成及其运行维护。
四、教具与学具准备1. 教具：电气设备模型、演示板、PPT课件。
2. 学具：笔记本、教材、文具。
五、教学过程1. 导入：通过展示电气设备在实际应用中的图片，引起学生对电气设备的兴趣，引导学生进入学习状态。
（1）展示常用电气设备图片，让学生初步了解。
（2）提出问题，激发学生思考。
2. 新课内容学习：（1）讲解第一节常用低压电器的工作原理及选用。
a. 介绍低压电器的基本概念。
b. 讲解常用低压电器的工作原理。
c. 分析低压电器的选用方法。
（2）讲解第二节变压器的基本原理与运行维护。
a. 介绍变压器的基本原理。
b. 分析变压器的运行维护。
（3）讲解第三节电动机的原理、分类及控制。
a. 介绍电动机的原理及分类。
b. 讲解电动机的控制方法。
（4）讲解第四节电力线路的构成及其运行维护。
a. 介绍电力线路的构成。
b. 分析电力线路的运行维护。
3. 例题讲解：结合教材例题，讲解电气设备选用、变压器运行维护等知识点。
4. 随堂练习：（1）设计练习题，让学生巩固所学知识。
（2）分析并解答学生疑问。
六、板书设计1. 电气设备培训课件2. 内容：（1）常用低压电器的工作原理及选用。
（2）变压器的基本原理与运行维护。
（3）电动机的原理、分类及控制。
（4）电力线路的构成及其运行维护。
成套开关设备基础知识培训2019年3月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。
成套开关设备可分为：1、低压成套开关设备2、高压开关柜3、SF封闭式组合电器（GIS）64、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。
电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。
这样的网络就称为“电力网”。
2、直流电与交流电直流电（英文:Direct Current，简称DC），是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent，简写AC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。
交流电工作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。
4、电气性能参数额定电压——电力系统或电气设备所允许的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允许长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。

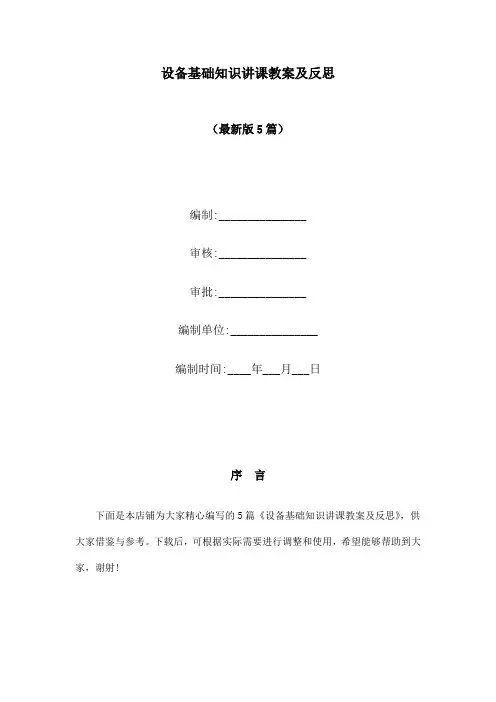

（最新版5篇）编制:_______________审核:_______________审批:_______________编制单位:_______________编制时间:____年___月___日序言下面是本店铺为大家精心编写的5篇《设备基础知识讲课教案及反思》，供大家借鉴与参考。
下载后，可根据实际需要进行调整和使用，希望能够帮助到大家，谢射!（5篇）《设备基础知识讲课教案及反思》篇1课程目标：通过本次课程，学生将掌握设备的基础知识，包括设备的分类、组成、工作原理以及使用、维护和保养方法。
授课内容：1. 设备分类：介绍设备的分类方法，如按用途、按功能、按运动方式等。
2. 设备组成：介绍设备的组成，如机械、电气、液压等部分。
3. 设备工作原理：介绍设备的工作原理，如机械原理、电气原理、液压原理等。
4. 使用、维护和保养方法：介绍设备的使用、维护和保养方法，如使用注意事项、维护保养周期、保养方法等。
教学方法：1. 讲解：通过讲解的方式，让学生了解设备的基础知识。
2. 演示：通过演示的方式，让学生了解设备的工作原理和使用方法。
3. 互动：通过互动的方式，让学生参与课堂讨论，提高学习积极性。
教学工具：1. PPT：用于讲解设备的分类、组成、工作原理和使用方法等。
2. 视频：用于演示设备的工作原理和使用方法。
3. 实物模型：用于展示设备的组成和工作原理。
教学反思：本次课程的教学效果较好，学生掌握了设备的基础知识，了解了设备的使用、维护和保养方法。
但在教学过程中，需要注意加强互动环节，提高学生的参与度，进一步提高教学效果。
《设备基础知识讲课教案及反思》篇2课程名称：设备基础知识讲课教案及反思授课人：[你的名字]课程时长：1小时课程目标：本课程的目标是让学生掌握设备的基础知识，包括设备的定义、分类、组成、作用和特点等方面的内容。
授课内容：主题 1：设备定义和分类内容：1. 设备的定义和作用；2. 设备的分类方法；3. 设备的常见分类（如机械设备、电子设备、电气设备等）。
2023-10-28CATALOGUE目录•电气设备概述•电气设备维护与保养•电气设备的安全操作规程•电气设备故障诊断与维修•电气设备环保与节能技术•电气设备培训计划与实施01电气设备概述电气设备是一种用于电能转换、控制、测量和利用的设备。
定义根据功能和应用领域，电气设备可分为多种类型，如变压器、开关设备、电动机、发电机、电抗器、电阻器、电力电子设备等。
分类电气设备的定义与分类电气设备是工业生产中重要的能源供应设备，如变压器、电动机等，用于将电能转化为机械能，驱动各种机械设备。
电气设备在工业中的应用能源供应电力电子设备、PLC等用于实现自动化控制和信号处理，提高生产效率。
自动化控制开关设备、熔断器等用于保护电力系统免受过载、短路等损害。
电力保护为电气设备提供电能。
电源电气设备的主要功能部分，如电机、照明灯等。
负载控制电气设备的接通和断开。
开关保护电气设备免受过载、短路等损害。
保护装置电气设备的基本组成02电气设备维护与保养电气设备维护的基本知识电气设备维护的重要性：预防设备故障、提高设备使用寿命和减少安全隐患。
电气设备维护的基本原则：安全、经济、预防和节能。
电气设备的定义与分类：根据功能、用途和电压等级等标准进行分类。
主要电气设备的维护与保养流程检查油温、油位和油质，紧固接线端子，检查分接开关等。
变压器高压开关柜低压配电柜不间断电源(UPS)检查机械部件、电气连接和辅助设备的运行状态，进行预防性试验等。
检查电器元件、电气连接和辅助设备的运行状态，进行清洁和维护等。
检查电池电压、充放电状态和逆变器等，进行充放电试验等。
常见故障及排除方法检查冷却系统、负载情况等，进行温度测量和调整。
变压器过热检查机械部件、电气连接和辅助设备的故障点，进行修复和调整。
高压开关柜拒动/误动检查电器元件、电气连接的故障点，进行更换和修复。
低压配电柜元器件故障检查逆变器的控制电路、功率器件等，进行修复和更换。
不间断电源(UPS)逆变器故障03电气设备的安全操作规程操作前应检查电气设备及附件是否完好，有无异常，如发现问题应及时报告维修。

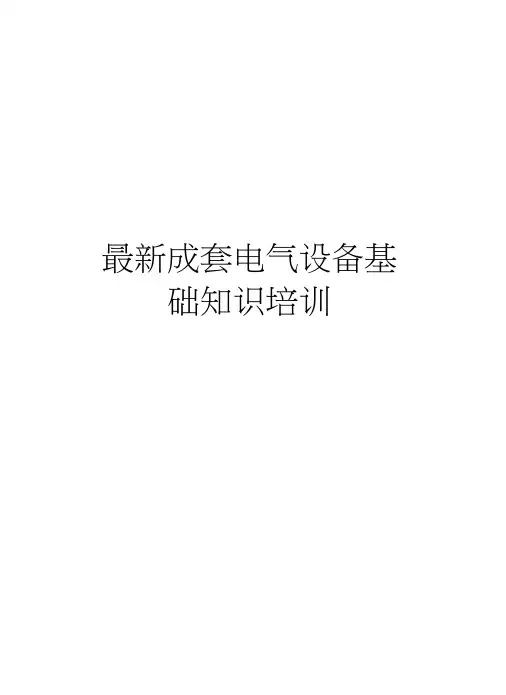

最新成套电气设备基础知识培训成套开关设备基础知识培训2019年3月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。
成套开关设备可分为：1、低压成套开关设备2、高压开关柜封闭式组合电器（GIS）3、SF64、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。
电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。
这样的网络就称为“电力网”。
2、直流电与交流电直流电（英文:Direct Current，简称DC），是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent，简写AC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。
交流电工作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。
4、电气性能参数额定电压——电力系统或电气设备所允许的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允许长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。
额定短路关合电流——开关电器在合闸时，设备所能承受的短路电流峰值的最大值。
额定短时耐受电流（热稳定电流）——电气设备载流导体在在规定的使用和性能条件下，在规定的时间内，开关在合闸位置能够承载的电流的有效值（这个规定的时间叫额定短路持续时间）。
额定峰值耐受电流（动稳定电流）——电气设备载流导体在在规定的使用和性能条件下，能够承载的额定短时耐受电流第一个大半波的电流峰值。
在该短路电流峰值冲击所产生电动力作用下，电气设备不致损坏。
额定绝缘水平——开关设备工作时能够承受高于额定电压的各种过电压作用，不会导致绝缘损坏。
一般包括额定工频耐受电压和额定冲击耐受电压。
额定工频耐受电压——对设备按相关标准，施加高于其额定电压的工频（50Hz）电压，由此确定的设备所能承受过电压的能力的限值。
额定冲击耐受电压——在额定电压工作条件下，导体或设备发热不超过长期运行允许温度时，所允许通过的最大电流。
5.成套电器的种类（1）、低压成套开关设备按供电系统的要求和使用的场所分：1、一级配电设备动力配电中心（PC），俗称低压柜。
2、二级配电设备动力配电柜和电动机（马达）控制中心（MCC）。
3、末级配电设备动力配电箱、照明配电箱、插座配电箱、电表计量箱等（俗称三箱）。
按结构特征和用途分类：1、固定面板式开关柜如：PGL等2、封闭式开关柜如：GGD、GFB、JYD等。
3、抽出式开关柜如：GCK、MNS、GCS、BLOKSET等。
4、动力、照明配电控制箱如：XL-21（动力箱）、XM（照明箱）、XC（插座箱）、XDD（电表计量箱）等。
（2）、高压成套开关设备按柜体结构可分为：a、半封闭式（或敞开式）高压开关柜如：GG-1A。
b、金属封闭式高压开关柜如：KYN28A-12等。
按柜内整体结构分：a、铠装式高压开关柜如：KYN、KGN系列。
b、间隔式高压开关柜如：JYN系列。
c、箱式高压开关柜如：XGN系列。
按主要元件固定的特点分：a、固定式（G）如：KGNb、移开式（Y）如：KYN28-12按绝缘方式分：a、空气绝缘开关柜：即采用空气（大气）作为柜内绝缘介质的开关柜（AIS）。
b、气体绝缘开关柜：即采用（除大气之外的）惰性气体或干燥空气作为柜内绝缘介质的开关柜。
c、固体绝缘开关柜：即采用固态绝缘物作为绝缘介质的开关柜。
（3）、SF6封闭式组合电器（GIS）采用绝缘性能卓越的六氟化硫气体做绝缘和灭弧介质，三相共箱或分相结构的开关设备。
一般用于66kV及以上电力系统。
（4）、预装式变电站（箱式变电站）用来从高压系统向低压系统或者从低压系统向高压系统输送电能的设备，它包括装在外壳内的变压器、低压和高压开关设备、连接线和辅助设备。
大多安装在公众易于接近的地点。
6、成套电器的应用成套电器广泛应用于发电厂、变电站、工矿企业、高层建筑等各种用电场所，作为接受和分配电能以及对电路进行控制、保护、监测之用。
几乎在各种电压等级的系统中都用到成套电器。
（1）、在低压配电系统中，变配电站低压配电装置采用低压柜，生产车间、建筑物等用电集中的场所采用动力配电柜、电动机控制中心（MCC）和动力照明配电箱。
（2）、6～35KV变配电站中采用高压开关柜。
（3）、66kV及以上电力系统中一般采用GIS。
（4）、城网以及高层建筑越来越多采用预装式变电站。
7、成套电器的基本技术要求7.1 成套电器应具有良好的电气性能、绝缘性能和机械性能，并且动作灵敏，工作可靠性高，能满足动稳定和热稳定的要求。
此外，应能保证设备操作、维护和检修的方便，以及保证操作人员的人身安全。
7.2 对于高压开关柜来说，有明确的“五防”联锁要求：（1）、防止带负荷分、合隔离开关。
（2）、防止误分、误合断路器、负荷开关和接触器。
（3）、防止接地开关处在合闸位置时带接地线关合断路器、负荷开关等。
（4）、防止带电时挂接地线或合接地开关。
（5）、防止误入带电间隔。
7.3 对于低压开关设备的操作，也存在相应的防误联锁关系，以保证正确的操作顺序。
7.4 成套电器外壳的基本作用是防护和支承，应满足下述基本要求：（1）、要求具有足够的机械强度和刚度。
（2）、要求防护等级达到相应的标准。
防护等级一般由产品技术条件而定，用户要求特殊防护等级的情况也屡见不鲜。
7.5 开关柜的绝缘外绝缘——空气间隙及设备的固体绝缘与敞开空气接触的表面。
内绝缘——密闭空间（气体压强不随外界条件变化）的空气间隙及固态绝缘体内部的绝缘。
绝缘距离——绝缘距离是指带电部分与不带电部分之间、带电部分与不同相带电部分之间的安全距离。
绝缘距离包括电气间隙和爬电距离。
电气间隙：具有电位差的两个相邻导电体之间在空气中的最小距离。
爬电距离：具有电位差的两个相邻导电体之间沿绝缘体表面的最短距离。
复合绝缘——把不同绝缘介质组合起来的绝缘方式称为复合绝缘。
根据电气设备使用条件、周围环境和绝缘材料来确定电气设备的电气间隙和爬电距离，这三个因素被称为绝缘配合的三要素。
8、常见成套电器介绍8.1 低压成套开关设备国产低压开关柜全型号由6位汉语拼音字母或数字表示，其含义如下：□□□□—□—□1 2 3 4 5 6第1位：分类代号，即产品名称，P－开启式低压开关柜，G－封闭式低压开关柜；第2位：型式特征，G－固定式，C－抽出式，H－固定和抽出式混合安装；第3位：用途代号，L（或D）－动力用，K－控制用。
这一位也可以作为统一设计标志，如”S”表示森源电气系统；第4位：设计序号；第5位：主电路方案编号；第6位：辅助电路方案编号。
例：GCK－□－□表示封闭、抽出式控制柜GGD－□－□表示封闭、固定式动力柜进口或合资品牌低压开关柜，其型号含义各异，如MNS2.0，其中：M—模件式，N—抽出式，S—开关配电装置，2.0—版本号（设计序号）8.2 动力箱、配电箱系列动力箱、配电箱的型号大多由汉语拼音字母和设计序号组成。
动力配电箱：XL-21。
其中：X—箱，L—动力，21—设计序号。
照明配电箱：XM（R）。
M—照明，X—箱，R—嵌入式或称暗装。
（如后缀数字为设计序号）插座箱：XC。
其中：X—箱，C—插座。
模数化终端配电箱PZ20、PZ30电表计量箱：PZ40、XDD（R）。
其中：X—箱，DD—电表计量，R—嵌入式（暗装）。
控制箱：JXF（R）。
其中：JX本意为接线，F—防尘，R—嵌入式（暗装）。
型号中含有W的一般为户外箱。
配电箱外壳采用金属外壳或塑钢材料外壳。
8.3 高压成套开关设备高压开关柜的型号：国产系列高压开关柜全型号由如下格式表示，其含义如下：□□□□—□/ □—□1 2 3 4 5 6 7第1位：开关柜结构形式， K—铠装式，J—间隔式，X—箱式；第2位：主设备安装方式，G—固定式，Y—移开式（用字母Z表示中置式）；第3位：安装场所，N－户内式，W－户外式；第4位：设计序号；第5位：额定电压（单位kV），有的在这一位后的括号中说明主设备的类型，如用Z表示真空断路器，F表示负荷开关。
第6位：额定电流（单位A）第7位：额定短路开断电流（单位kA）型号中还有增加其他字母断路的情况，如：断路器操动机构：D－电磁式，T－弹簧式；环境代号,TH－湿热带，TA－干热带，G－高海拔，Q－全工况。
尾部加数字代表主回路（一次线）方案编号；例如：KYN28-12（Z）KYN28-12(GZS1-12)型户内金属铠装抽出式开关柜系3~10KV三相交流50Hz单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电；工矿企事业配电；电力系统二次变电所受电、送电；大型高压电动机起动等。
实行控制、保护、检测之用。
对于环网柜，因其多应用于环网供电方式而得名，型号前有加H的情况，如HXGN□-12。
也可采用上文型号命名方式，如：XGN15-12。
我公司的环网柜型号，分为以下几种：XGN□-12（CB）/630-20、 XGN□-12（F）/630-20 、XGN□-12（FR）/125-31.5型号中：□——设计序号位，CB——配断路器，F——配负荷开关，FR——配负荷开关—熔断器组合电器。
630——负荷开关额定电流（A），20——额定短时耐受电流（kA），125——所配熔断器额定电流（A），31.5——额定短路开断能力（kA）。
9、高低压成套开关设备发展开关柜的发展大致经历了四个阶段，前期主要解决绝缘问题，后续考虑人身安全，之后研究小型化，现在研究环境友好型。
随着绝缘介质的发展，从早期靠空气（大气）绝缘的AIS，到SF6气体绝缘的GIS，再到固体绝缘的SIS，进而采用环保气体（干燥空气、氮气、混合气体）绝缘的C-GIS。
高低压成套开关设备的发展趋势，高可靠免维护智能化 小型化操作方便 外观精美成本低供货周期短10、母线相序排列11、电工成套装置中导体的颜色11.1 交流三相电路相别A相B相C相零线或中性线N 接地保护线颜色黄色绿色红色淡蓝色黄、绿双色（15～100mm交替）用双芯导线或双根绞线连接的交流电路，采用红黑并行。
