ST35P三相智能调功调压一体化功率调整器说明书

斯通电子ST35P三相调功调压一体化电力调整器操作手册首先感谢您使用本公司的产品！在您使用之前请仔细阅读本说明书，如有疑问敬请电话垂询。

操作手册目录1．概述------------------------------------------------------------------------- 2．主要技术指标及主要功能简介---------------------------------------3．安装及使用须知----------------------------------------------------------4．装箱清单-------------------------------------------------------------------5．选型表---------------------------------------------------------------------- 6．ST35P接线说明-----------------------------------------------------------6.1常用的五种接线方式-----------------------------------------------6.2几点注意说明--------------------------------------------------------6.3整机接线图-----------------------------------------------------------6.4线性化调节输出示意图及缓起动的意义--------------------7. 接假负载调试-------------------------------------------------------------8.接实际负载调试----------------------------------------------------------9.电流限制（选件）-------------------------------------------------------10.过流报警功能（选件）--------------------------------------------------11.恒流功能（选件）-------------------------------------------------------12.电流环光隔离远程状态接口DDR-R（选件）------------------------13.调功/调压一体化功能（选件）----------------------------------------14.常见故障及解决方法----------------------------------------------------15.ST35P控制板端子位置布置图及部分功能设置说明------------16.外型尺寸图----------------------------------------------------------------17.电源接线端子示意图-----------------------------------------------------18.外型尺寸对照表------------------------------------------------------------ 1 1 3 3 3 4 4 4 5 6 6 6 6 7 7 8 8 91011 13 13ST35P三相调功调压一体化电力调整器操作手册概述斯通ST35P电力调整器2008年进行了全新的设计，其中包括软件的升级、散热单元的优化、新外观的设计等近6项的升级或改进，大大提高了产品的性能和可靠性。

使用说明书磊强自动化Leiqiang Automatio三相功率控制器型号：LQ3000系列上海磊强实业有限公司目录使用注意项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１．产品特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２２．技术规格．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２－３３．装箱清单．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４４．产品选型及外形尺寸．．．．．．．．．．．．．．．．．．．．．．．４５．订货说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４６．电路示意图及输出波形．．．．．．．．．．．．．．．．．．．５－６７．安装及使用须知．．．．．．．．．．．．．．．．．．．．．．．．．．．６８．接假负载调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６９．接实际负载调试．．．．．．．．．．．．．．．．．．．．．．．．．．．７１０．控制板常见接线组合．．．．．．．．．．．．．．．．．．．．．．７１１．调试中的问题及故障排除．．．．．．．．．．．．．．．．７－８１２．加热器特性．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８１３．不同负载的控制策略．．．．．．．．．．．．．．．．．．．．．．９１４．ＬＱ３０００控制器的基本特性图示．．．．．．．．．．．．．．９１５．调功、调压一体化功能．．．．．．．．．．．．．．．．．．．１０１６．安装尺寸．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０－１１1.使用注意事项1. 请不要用手触及电力调整器内部，以防触电。

2. 请不要堵塞散热器上方，不要让杂物进入散热器内部。

否则可能影响机器使用寿命。

3. 在切断电源后一段时间内。

电力调整器的散热器，铜排等有可能处于高温状态，故请不要触摸，以免烫伤。

系列智能型电力调整器LQ3000系列电力调整器是大功率晶闸管模块应用技术的新产品。

KTF40A380V 三相交流调压器使用说明书单位：西安协科电子有限责任公司地址：西安市雁塔区朱雀大街88号邮编：7100612011年5月1日目录装置说明1，本装置型号意义--------------------------------------------------------1 2，技术规范-----------------------------------------------------------------1 3，工作原理-----------------------------------------------------------------2 4，装置电路图-------------------------------------------------------------4 5，控制板接口图----------------------------------------------------------5 6，装置元件布局----------------------------------------------------------6 控制板说明书--------------------------------------------------------------7一、概述----------------------------------------------------------------------7二、触发电路组成------------------------------------------------------------8三、适用装置-----------------------------------------------------------------8四、正常使用条---------------------------------------------------------------8五、主要技术参数------------------------------------------------------------8六、控制板的接线端子与参数-----------------------------------------------8七、发光二极管工作状态---------------------------------------------------10八、电位器-------------------------------------------------------------------10九、 同步输入---------------------------------------------------------------11十、 调试须知---------------------------------------------------------------11十一、控制板应用举例------------------------------------------------------11 XK104B、C在三相桥式整流电路中的应用-------------------------12XK104D在三相桥式整流电路中的应用-----------------------------13XK104B、C在三相相控调压电路中的应用-------------------------14XK104D在三相相控调压电路中的应用-----------------------------15附录A：PCB板------------------------------------------------------------16附录B：控制板接线图--------------------------------------------------17附录C：原理图-----------------------------------------------------------18模块资料-------------------------------------------------------------------19 XKMTC70AT120/180----------------------------------------------------------191，本装置型号意义：K T F－4０Ａ/380Ｖ3PH50HZ可控硅变流装置3相50Hz调压额定整流电压（Ｖ）风冷额定整流电流（Ａ）2 技术规范:2.1 主要技术参数:a.额定输出电流: 40Ab.额定输出电压: 380Vc.负载等级: Ⅱ级 100％ Idn 连续, 150％Idn 1分钟;d.冷却方式: 风冷e.主柜外形尺寸: 350×240 (长×宽)2.2 正常使用条件:本装置除了应满足GB3895-83《半导体电力变流器》、ZBK46-006-88《电化学整流器标准》外, 还应满足本产品的技术要求:a.环境温度: 户内不低于-5℃,不高于+40℃,24小时内的平均温度不超过30℃b. 空气最大相对湿度不超过90％c. 运行地点无导电及爆炸性尘埃，无腐蚀金属和破坏绝缘的气体或蒸汽。

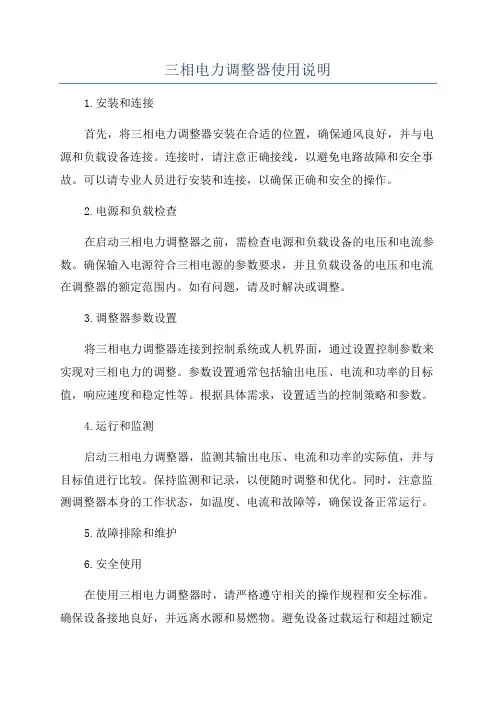

三相电力调整器使用说明
1.安装和连接
首先，将三相电力调整器安装在合适的位置，确保通风良好，并与电源和负载设备连接。

连接时，请注意正确接线，以避免电路故障和安全事故。

可以请专业人员进行安装和连接，以确保正确和安全的操作。

2.电源和负载检查
在启动三相电力调整器之前，需检查电源和负载设备的电压和电流参数。

确保输入电源符合三相电源的参数要求，并且负载设备的电压和电流在调整器的额定范围内。

如有问题，请及时解决或调整。

3.调整器参数设置
将三相电力调整器连接到控制系统或人机界面，通过设置控制参数来实现对三相电力的调整。

参数设置通常包括输出电压、电流和功率的目标值，响应速度和稳定性等。

根据具体需求，设置适当的控制策略和参数。

4.运行和监测
启动三相电力调整器，监测其输出电压、电流和功率的实际值，并与目标值进行比较。

保持监测和记录，以便随时调整和优化。

同时，注意监测调整器本身的工作状态，如温度、电流和故障等，确保设备正常运行。

5.故障排除和维护
6.安全使用
在使用三相电力调整器时，请严格遵守相关的操作规程和安全标准。

确保设备接地良好，并远离水源和易燃物。

避免设备过载运行和超过额定
参数，以免损坏设备或引发安全事故。

同时，定期对设备进行安全检查和测试。

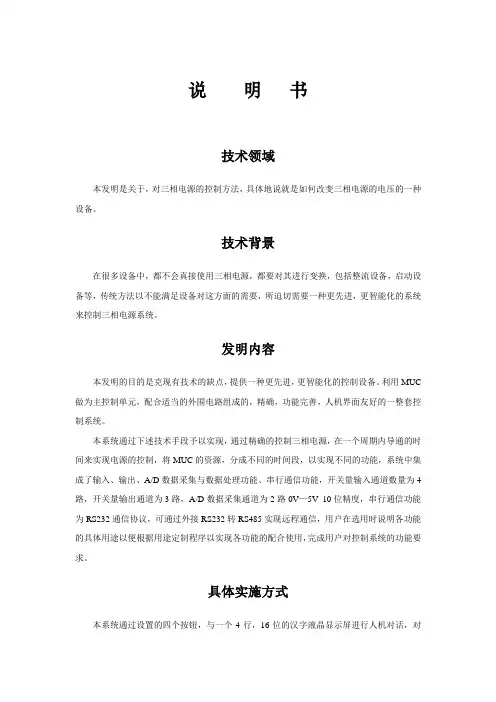

说明书
技术领域
本发明是关于，对三相电源的控制方法，具体地说就是如何改变三相电源的电压的一种设备。

技术背景
在很多设备中，都不会真接使用三相电源，都要对其进行变换，包括整流设备，启动设备等，传统方法以不能满足设备对这方面的需要，所迫切需要一种更先进，更智能化的系统来控制三相电源系统。

发明内容
本发明的目的是克现有技术的缺点，提供一种更先进，更智能化的控制设备。

利用MUC 做为主控制单元，配合适当的外围电路组成的，精确，功能完善，人机界面友好的一整套控制系统。

本系统通过下述技术手段予以实现，通过精确的控制三相电源，在一个周期内导通的时间来实现电源的控制，将MUC的资源，分成不同的时间段，以实现不同的功能，系统中集成了输入、输出、A/D数据采集与数据处理功能、串行通信功能，开关量输入通道数量为4路，开关量输出通道为3路，A/D数据采集通道为2路0V—5V 10位精度，串行通信功能为RS232通信协议，可通过外接RS232转RS485实现远程通信，用户在选用时说明各功能的具体用途以便根据用途定制程序以实现各功能的配合使用，完成用户对控制系统的功能要求。

具体实施方式
本系统通过设置的四个按钮，与一个4行，16位的汉字液晶显示屏进行人机对话，对
系统的运行参数进行配置，配置好的参数存储在MUC内部的EEPROM中供系统使用时进行随时调用，系统运行时通过对照参数的配置来实时的调整运行数据，通过集成的A/D来实时的采集运行情况，并通过内部运算来调整运行状态使系统达到满意的运行效果，系统通过数字量接口来接收控制命令，输出态，与控制信息，汉字液晶显示屏同步显示运行数，当发生故障时显示故障内容，以帮助排查，系统的运行也可通过集成的四个多功能按钮，来控制启动停止与复位。

目录安全及注意事项 (I)第一章H系列三相功率控制器的作用及特点 (1)1.1 作用 (1)1.2 特点 (1)第二章产品信息 (3)2.1 型号定义 (3)2.2 铭牌 (3)2.3 产品规格 (4)2.4 技术参数 (4)2.5 缩略语 (5)第三章安装及配线 (6)3.1 开箱检查 (6)3.2 使用条件 (6)3.3 安装 (7)3.4 电气配线 (7)3.5 基本接线原理图 (8)3.6 端子说明 (9)第四章显示及操作说明 (10)4.1 监控界面显示信息说明 (11)4.2 按键功能说明 (11)4.3 操作举例说明 (12)4.4 菜单 (12)4.5 控制参数A (13)4.6 显示参数B (13)4.7 保护参数C (13)4.7 保护参数C (14)4.8 高级参数D (14)第五章功率控制器功能介绍 (15)5.1 功能介绍 (15)5.2 功能参数表 (22)5.3 参数说明 (23)5.4 举例说明 (32)第六章故障处理及保养维护 (35)6.1 故障处理 (35)6.2 保养维护 (35)第七章通信说明 (37)7.1 通讯数据读写 (37)7.2 协议内容 (37)7.3 总线结构 (37)7.4 通讯帧结构 (38)7.5 MODBUS通讯协议 (38)第八章售后服务 (40)附表一 (41)I安全及注意事项危险：由于没有按要求操作，可能造成设备严重损坏或人员伤亡的场合。

注意：由于没有按要求操作可能造成中等程度伤害或轻伤，或造成物质损失的场合。

本指示对于正在工作的功率控制器非常重要，忽略这些指示可能对您造成身体损害甚至导致死亡。

○1安装控制器应安装在金属等不可燃物上，否则有发生火灾的危险。

不要安装在含有爆炸性气体的环境里，否则有引发火灾的危险。

不要把易燃、易爆物品放在控制器附近，否则有引发爆炸的危险。

不要将螺钉、垫片等金属物掉进控制器内部，否则有引发爆炸和发生火灾的危险。

三相交流调压模块使用说明书初步了解三相交流调压模块及使用场合：把一个或几个晶闸管芯片按一定的形式连接并与触发系统或者其他控制单元通过先进的封装工艺集成模块。

它是一个完整的电力移相开环控制单元，可实现对三相电力进行整流调压。

产品广泛用于于力矩电机调整，电炉控温，调光，焊机，调节变压器的初级电压/次级电压、等功率调节场合。

实现手动、自动控制，三相交流输入电无相序要求，线性控制电路，精度高，稳定性好。

模块规格型号各数字符号意义如下：模块应用及内部线路图：模块的保护方法：①过电流保护过流保护一般都推荐外接快速熔断器的方法，但快速熔断器对于短路保护引起的过流效果很好，对于一般性的过流并不能起到很好的保护效果，因为两倍于快速熔断器额定值的电流在几秒内才能熔断。

如果要取得较好的保护效果，可采用快速熔断器并使用内部带过流保护功能的模块或外接过流保护功能的控制板。

i.快速熔断器接线方法：串联于模块的交流输入端即可，三相模块要用三只ii.快速熔断器参数选择a.额定电压大于电路工作电压。

b.熔断器额定电流一般取负载电流的百分之七十到八十。

②过电压保护模块的过压保护，推荐使用阻容吸收阻容吸收回路能有效抑制晶闸管由导通到截止时产生的过电压，有效避免晶闸管被击穿。

接线方法：阻容吸收回路并联在模块每一只晶闸管芯片上即可；反并联芯片可共用一组。

模块出厂都配备相对应的阻容吸收板。

（接线示意图请参考模块接线图）模块的进一步应用（1）导通角与模块输出电流的关系模块的导通角与模块能输出的最大输出电流有直接的关系，模块的标称电流是最大导通角时能输出的最大电流。

在小导通角（输出电压与输入电压比值很小）下输出的电流为很尖的脉冲，仪表显示的电流也很小（直流仪表一般显示平均值，交流仪表显示非正弦电流时比实际值小），但是输出电流的有效值很大，半导体器件的发热与有效值的平方成正比，会使模块严重发热甚至烧毁。

因此，模块应在最大导通角的65℅以上工作。

三相智能测控电力仪表操作手册请首先阅读本手册©Copyright reserved安装、使用产品前请先阅读本操作手册，并保留备用121.简述1.1.仪表的功能仪表三相智能表是一款用于中低压系统（6～35kV和0.4kV）的智能化装置，它集数据采集、统计功能于一身，具有交流电参量的测量、电能计量、参数设置、本地操作等功能。

仪表提供通讯功能，支持RS485接口MODBUS通讯协议，与计算机监控系统连接。

1.2.仪表的特点1.2.1.仪表具有强大的数据采集、处理、统计与控制功能●全参数测量：支持三相三线制和三相四线制，具有三相电压、三相电流、零序电流、有功功率、无功功率、视在功率、功率因数、系统频率等全电网参数测量功能。

●计量功能：总、正向、反向有功电能；A/B/C分相绝对值有功电能；总、正向、反向无功电能；A/B/C分相绝对值无功电能；四象限无功电能。

●本地测控：所有电参量、运行状态可本地查看，参数可本地设置.1.2.2.安全性高，可靠性好仪表在设计过程中采用了多种抗干扰措施，能够在复杂的电力系统环境中稳定运行。

静电放电抗扰性符合3级；电快速瞬变脉冲群抗扰性符合3级；浪涌抗干扰性符合4级；面板防护等级符合IP50，壳体防护等级符合IP30。

1.2.3.体积小，安装方便，触摸按键仪表外形尺寸符合DIN96×96标准，壳体深度为82mm，采用自锁面板式安装机构，无需螺丝即可安装。

并采用触摸按键，有寿命长不怕污渍的特点。

1.2.4.系统接线方便灵活系统接线方式有三相四线制3CT(3P4W/3PT+3CT)、三相四线制1CT(3P4W/3PT+1CT)、三相三线制3CT(3P3W/2PT/3PT+3CT)、三相三线制2CT(3P3W/2PT/3PT+2CT)、三相三线制1CT(3P3W/2PT/3PT+1CT)。

1.2.5.显示直观、操作简便大尺寸专用液晶模块可以实时显示多项信息，配合明亮的背光，使操作者在光线差的情况下也能准确阅读数据。

单相一体化电力调整器Integration of Single-phasepower regulator PAC16P使用说明书OPERATING INSTRUCTIONSPAC16P产品概述它集单相调压/调功方式为一体。

具有上电缓启动、缓关断、散热器超温、电流限制、过流保护，适用于电阻性负载和感性负载，可广泛用于工业领域的功率调整。

订货说明1.电力调整器电流容量选择参考● 一般纯阻负载：电力调整器电流容量应大于负载最大电流。

● 硅碳棒负载：当取消变压器时，硅碳棒应串联，使之能够承受电源电压的70%~80%以上。

硅碳棒在700~800℃存在负阻区，电力调整器电流容量应大于负载最大电流的1.7倍。

● 电热管负载：电热管易受潮、局部短路和放电打火等，电力调整器电流容量应大于负载最大电流的1.7倍。

● 变压器负载：应带电流限制功能，电流容量应大于负载最大电流的2~2.5倍。

● 特殊负载应加大电流容量，订货时声明。

一．型号定义 (4)二.产品系列 (4)三．主要技术参数 (4)四．LED状态灯显示及拨码开关SW1工作方式定义 (5)五．配线及应用 (5)5.1PAC16P基本运行与电压限制、手动、报警输出、调压调功接线图 (6)5.2各种接线方式组合 (6)5.3过流保护选件接线、调试与应用说明 (7)5.4U1选件功能及调压调功一体化技术 (8)六.初步调试及故障排除 (9)七．尺寸图 (10)．型号定义一五．配线及应用步骤一：自动调试:将仪表4~20mA的输出信号接到C1、C2端，R1、R2短路，按上图的自动控制接线。

输入变化信号逐步增大时,绿色输入灯亮度和负载电压应随输入增加。

步骤二：手动调整：外接10KΩ手动电位器。

电位器的两个固定端分别接V0、GND端，滑动端接R1端，按上图的手动控制接线。

调整手动电位器，负载电压调整范围为0～100%。

此时，负载电压应均匀变化。

步骤三：上电缓启动时间：调整控制板上的P3电位器，启动时间0.2～120秒用户可设。

欧式风格三相电压调整器Continental style three-phasevoltage regulatorPAC30A 使用说明书OPERATINGINSTRUCTIONS希曼顿电子科技有限公司X imandun Electronic Technology Co., LtdXIMANDUN简介希曼顿电子科技有限公司，创立于1985年，是以设计开发、生产、销售全系列工业级交流固态继电器（SSR）、一体化电力调整器为主的高新技术企业，并荣获超大功率SSR、全数字化SSR控制器和柔性导热垫片等多项国家专利。

PAC30A产品概述全新PAC30A智能三相调压器以令人惊叹的完美设计开创数字式调压器的新纪元。

它操作和维护简单，独立的三只电力模块，易于散热和维护，并避免了危险集中。

欧式风格的安全防尘结构，美观大方。

红绿蓝色LED灯，工作状态一目了然。

CS插片式散热器比普通散热器的散热效率高30%～100%。

其它功能还包括：手动/自动，最大电压限制，自动判相，缺相保护，上电缓启动、缓关断、散热器超温，CS的霍尔转速检测接口，可广泛用于工业各领域中的阻性或感性负载。

订货说明1.电力调整器电流容量选择参考● 一般纯阻负载：电力调整器电流容量应大于负载最大电流。

● 硅碳棒负载：当取消变压器时，硅碳棒应串联，使之能够承受电源电压的70%~80%以上。

硅碳棒在700~800℃存在负阻区，电力调整器电流容量应大于负载最大电流的1.7倍。

● 电热管负载：电热管易受潮、局部短路和放电打火等，电力调整器电流容量应大于负载最大电流的1.7倍。

● 变压器负载：应带电流限制功能，电流容量应大于负载最大电流的2~2.5倍。

● 特殊负载应加大电流容量，订货时声明。

2.定货例：PAC30A-YT-150含义如下欧式风格三相电力调整器，负载接线方式为外三角形或中心不接地，纯组负载电流最大值为150A目录一.型号定义 (4)二.产品系列 (4)三.主要技术指标 (4)四.LED灯状态显示 (5)五.接线及应用 (5)六.初始调试 (6)七．常见故障及处理与保养维护 (7)八．尺寸图 (8)一.型号定义图1-1：负载电流150安培以下型号定义图1-2：电流150~600A 带霍尔风机型号定义注:PAC30A--40一般为自然冷却如需风冷，请订货时说明，尺寸与PAC30A--60相同四.LED灯状态显示五.接线及应用图1-3：全部功能实现接线及原理图图1-4:三相四线YN接线图各种功能接线实现组合六.初始调试为调试可靠、顺利进行，一般先接假负载(如：100～200W灯泡、电炉等)。

TTPR三相晶闸管功率调节器STPR Three-Phase Thyristor Power Regulator用户手册User Guide德阳市库伦电气有限公司Deyang Kulun Electric Co.,LtdTTPR系列三相晶闸管功率调节器用户手册V资料版本号： 5.0V软件版本号： 5.**归档时间:2010.5德阳库伦电气有限公司为客户提供全面的技术支持，用户可与就近的库伦电气办事处或客户服务中心联系，也可直接与公司总部联系。

库伦电气有限公司版权所有，侵权必究。

内容如有改动，怒不另行通知。

库伦电气有限公司地址：四川省德阳市塔山街08号客服：************邮编：618000dykulun com邮箱：@126.网址： (1)前言 (2)1安全及注意事项 (2)1.1安装与配线 (2)1.2维护 (3)2产品信息 (3)2.1型号定义 (3)2.2选装模块代码定义 (3)2.3产品铭牌 (4)2.4规格型号 (4)2.5技术参数 (6)3安装与配线 (6)3.1外形及安装尺寸 (8)3.2开箱检查 (8)3.3工作环境 (8)3.4安装 (9)3.5电气配线 (9)3.6应用举例 (11)3.7端口说明 (12)4操作 (12)4.1操作面板 (12)4.2按键操作 (14)5功能 (14)5.1功能简介 (17)5.2功能参数 (19)5.3参数说明 (24)6通讯 (24)6.1通讯配置MODBUS.........................................................6.2通讯数据读写24 (24)MODBUS6.3通讯协议 (27)7故障处理及保养维护 (27)7.1故障处理 (27)7.2保养维护 (28)8选配件尺寸附录：保修协议保修单质量反馈单前言感谢您选用库伦电气生产的系列三相晶闸管功率调节器TTPR 该功率调节器具有以下特点：采用全数字人性化设计，操作简单快捷;控制核心采用位微处理器以及先进的焊接工艺;16SMT 信号输入、输出接口均采用隔离技术，抗干扰能力强;A D /高精度转换,控制精度更高;开环、恒压（恒定输出电压）、恒流(恒定输出电流)、恒功率（恒定输出功率）配置标准485通讯接口，方便实现多台集中控制;RS 产品质量稳定可靠，已广泛应用于真空行业、核电行业、玻璃行业、空分行业、调功（过零）控制、移相+过零控制等多种控制模式集于一体，使用更加灵活;陶瓷行业、有色金属、包装机械等多个工业领域。

三相功率控制器说明书三相功率控制器说明书1.引言本文档旨在提供三相功率控制器的详细说明，包括其功能、使用方法、技术规格等。

用户可以根据本文档了解并正确操作三相功率控制器。

2.产品概述本章节介绍三相功率控制器的基本概念和使用范围，包括其作用、适用场景、主要部件等。

3.功能特点本章节详细描述三相功率控制器的功能特点，包括但不限于：●功率调节：可以根据用户需求自由调节功率输出；●过载保护：在负载过大时自动断电保护，以避免设备损坏；●温度控制：能根据设定的温度范围自动调节功率输出；●监控功能：提供实时监测功率输出和温度信息，方便用户进行远程控制和监控。

4.使用方法本章节详细介绍如何正确使用三相功率控制器，包括但不限于以下内容：●供电和电源连接：描述如何正确连接电源，并确保供电正常；●控制界面：详细介绍三相功率控制器的操作界面和控制按钮的功能；●功率调节方法：说明如何根据需要调节功率输出；●温度控制设定：介绍如何设置温度控制范围和温度保护功能；●远程控制：介绍如何通过远程控制方式进行功率调节和监控。

5.技术规格本章节三相功率控制器的主要技术规格和参数，包括但不限于以下内容：●输入电压范围●输出电压范围●最大功率输出●工作温度范围●尺寸和重量等6.附录本章节增加附录部分，包括但不限于以下附件：●产品外观图●电路原理图●控制界面操作指南附件：1.产品外观图2.电路原理图3.控制界面操作指南法律名词及注释：1.功率输出：设备在单位时间内传输或转化的能量。

2.适用场景：三相功率控制器可以应用于工业生产、电力系统调节等领域。

3.远程控制：通过网络或无线传输方式进行远程操作和控制。

4.技术规格：产品的技术要求和参数，包括输入电压、输出电压、最大功率等。

5.负载过大：指负载超过设备承受能力的情况。

6.温度保护：当设备温度超过设定的范围时，自动断电保护。

智能型配电变压器——智能化台区最佳方案★自动调压★自动调容★远程可控★远程用电管理安装使用说明书目录1使用场合 (1)2型号说明 (1)3产品组成 (1)4主要功能特点 (2)4.1远程可控 (2)4.2自动调压 (3)4.3自动调容 (4)4.4配合《配电运行管理系统》实时监测和无线“四遥” (4)5技术参数 (5)6附图 (5)6.1外形尺寸图 (5)6.2一次原理图 (6)6.3变压器吊装图 (6)6.4变压器安装方法 (7)7标准配置清单 (8)智能型可控、调压、调容新型变压器1使用场合基本型配电变压器主要用于额定电压10kV、容量315kVA及以下的配电台区，实现远程可控、自动调容、自动调压功能。

2型号说明S11- M·ZT·K-□(□)-10/0.4电压等级（kV）额定容量（小容量）额定容量（大容量）负荷控制自动调压调容密封式损耗水平代号三绕组3产品组成基本型智能配电变压器由变压器本体、智能控制单元两部分组成。

变压器本体内部集成调容开关(低压绕组的串并联，高压接线星三角)、调压开关(高压分接头)、远程可控开关，本体侧面集成的智能控制单元箱内设置低压配电管理终端。

标准型变压器增加兼三相有功不平衡调节的36级精细无功补偿，独特的低压防窃电护罩，计量表位和低压配电计量部件。

注:○10运行指示灯，从左到右依次为：运行状态（运行、报警、分闸、合闸）、调压档位指示（低、中、高）、变压器容量指示（小、大）。

○174芯控制电源插头：二次耐压试验时需拔开并于试验后插好，否则可能损坏智能控制器（变压器低压绕组耐压试验标准高于辅助回路）。

图1：基本型变压器各部分构件图4 主要功能特点 4.1 远程可控⑦①② ③④ ⑧⑤ ⑥○16 ⑨ ○12 ○11 ○14 ○15 ⑩ ○13 ○17 ① 高压接线柱 ② 控制电缆 ③ 智能控制单元 ④ 合闸指示灯 ⑤ 低压接线柱 ⑥ 线圈吊装环⑦ 变压器吊拌⑧ 变压器本体 ⑨ 低压配电管理终端 ⑩ 运行指示灯⑪ 分合闸按钮 ⑫ 通讯天线⑬ GPRS 通讯模块⑭ 信号线⑮ 通讯SIM 卡号⑯ 通讯SIM 卡槽 ⑰4芯控制电源插头智能配电变压器内置永磁真空开关，可实现无线远程停送电，解决了配电台区配电自动化控制的问题。

宏施三相电力调整器说明书宏施三相电力调整器说明书感谢您选择宏施三相电力调整器！本说明书将为您介绍该产品的使用方法、技术参数和维护事项，以确保您正确、安全地使用该产品，同时充分发挥其优越的功能。

一、产品简介宏施三相电力调整器是一种高效稳定的电力调整装置，能够对三相电源进行精确的电压、电流以及频率的调整。

通过智能化控制和变频技术，它可以实现对电力信号的精准调整，保证电力质量的稳定和可靠。

二、技术参数1. 输入电压范围：AC 380V±10%2. 输出电压范围：AC 0-480V（可根据需求调整）3. 输出电流范围：0-100A（可根据需求调整）4. 输出频率范围：45-65Hz（可根据需求调整）5. 效率：≥95%6. 控制方式：智能控制面板/外部信号控制三、使用方法1. 检查安装：确保设备接线正确，接地良好，并不受外界物质影响。

2. 开启电源：按下电源开关，并在液晶显示屏上确认输入电压指示灯亮起。

3. 设置输出参数：通过操作面板或外部信号控制，设置所需的输出电压、电流以及频率。

4. 启动调整器：按下启动按钮，待液晶显示屏上的输出参数指示灯亮起，表示调整器已启动。

5. 稳定输出：调整器将持续监测和调整输出电压、电流和频率，并保持其稳定在所设定的数值范围内。

四、注意事项1. 请勿在潮湿、高温、易燃或有危险材料的环境下使用该产品。

2. 请勿将该产品进行私自拆卸，维修时请联系专业人员处理。

3. 请勿超过该产品的额定电压、电流和频率范围，以免损坏设备或产生危险。

4. 使用过程中如发生异常现象，请立即停止使用，并联系售后服务部门进行检修。

5. 请定期对该产品进行清洁和维护，确保其正常、可靠地工作。

本说明书仅为宏施三相电力调整器的基本介绍，如需进一步了解有关该产品的细节和操作方法，请参考附带的详细使用手册。

如有任何疑问或需要帮助，请随时咨询我们的售后服务部门。

祝您使用愉快，感谢您的信任与支持！。

台湾世国电力调整器说明书摘要：一、引言二、世国电力调整器简介1.产品特点2.适用范围三、世国电力调整器性能参数1.技术参数2.规格型号四、安装与使用说明1.安装注意事项2.操作步骤3.安全防护五、维护与保养1.定期检查2.故障处理3.延长使用寿命六、故障警告与售后服务1.故障警告信号2.售后服务政策七、结论正文：一、引言随着科技的不断发展，电力设备在各个领域的应用越来越广泛。

世国电力作为一家专业生产电力调整器的厂家，为满足市场需求，研发了一款性能优越、易于操作的电力调整器。

本文将详细介绍世国电力调整器的性能、安装使用方法以及维护保养等方面的内容，帮助用户更好地了解和运用这款产品。

二、世国电力调整器简介1.产品特点世国电力调整器具有以下特点：（1）高稳定性：采用优质材料和精湛工艺，确保产品在长时间运行中保持稳定性能。

（2）高精度：精确调整电压、电流，满足不同场合的需求。

（3）智能化：具备自动保护功能，可根据负载自动调整输出电压。

（4）易于操作：设计简洁，操作方便，上手快速。

2.适用范围世国电力调整器广泛应用于工业生产、科研实验、电气设备等领域，为用户提供稳定、精确的电力供应。

三、世国电力调整器性能参数1.技术参数世国电力调整器的主要技术参数包括：输入电压、输出电压、电流、频率等。

具体参数请参照产品说明书或咨询厂家。

2.规格型号世国电力调整器现有多种规格型号，满足不同用户的需求。

在选购时，请根据实际应用场景选择合适的型号。

四、安装与使用说明1.安装注意事项（1）安装前请务必阅读产品说明书，了解产品性能、参数和用途。

（2）确保电源线和负载线连接可靠，防止意外触电。

（3）安装在通风、干燥、无尘的环境中，避免阳光直射和潮湿。

2.操作步骤（1）接通电源，打开开关。

（2）调整电压、电流至所需值。

（3）如需改变电压、电流，可重新调整。

（4）使用完毕后，关闭开关，切断电源。

3.安全防护（1）使用前确保电源线和负载线完好无损。

该板是日本岛电公司的三相半控桥晶闸管调压器控制主板，与岛电或其它公司的调节输出为4～20mA 的智能PID 调节器配套。

核心电路由岛电专用厚膜电路SIC1005，运算放大器，脉冲变压器等单元组成就。

用户使用时，可接入希曼顿MFX 系列单相晶闸管与二极管反并联半控桥模块；主要用于三相三角形或星形中心不接地的纯阻交流负载控制，具有触发可靠，工作稳定，使用灵活等优点。

投放中国市场已有超过十年的成功应用经历，经典设计，经久不衰！（注：PAC35P 不适合大型变压器控制。

）在板上已标有全部输入/输出端子的符号，其中C1～C2端接的是仪表的4～20mA 控制输出，CN1、CN2、CN3端为外接的功率模块以及三相交流电源输入，FL 、FC 、FH 为电源50Hz/60Hz 频率选择，端子R1、R2、R3及M 端外接电位器（10K Ω，功率2W ）参照控制方式接线图可自由组成下述几种控制方式：①直接方式：R2～R3短路，输出电压直接随输入的4～20mA 信号变化。

②直接加限幅方式：输出除随输入信号改变的同时，还可通过R1、R2、M 端外接的10K 电位器限制最大的电压输出。

例如：由外部电位器缓慢调整到全输出，作为硅碳棒、白金加热器或变压器控制时的缓启动，避免过大的冲击电流或减小加热器设计功率过大等问题。

③限幅加手动方式：可在R1、R2、M 端和R1、R2、R3端接入两个10K 电位器，并且R2端串入切换开关，实现自动带限幅和手动调节输出的切换。

此外限幅可取消，成为自动手动切换。

输出选配北京希曼顿MFX 系列单相晶闸管与二极管反并联半控桥模块，触发电流50mA ，一般选小于200 mA 为宜。

PAC35C 是三相周波过零调功板，其接线与PAC35P 相同。

PAC35P 、PAC35C 可与希曼顿MFX 系列单相晶闸管与二极管反并联半控桥模块组装成一体化三相电力调整器，详细资料请与北京希曼顿自动化研究所联系索取。

●名牌的岛电调压主板●电路简单,可靠性高●引进的晶闸管模块技术●整机工艺性能优良●价格优于进口整机一．选型表。
