机械制图教案完整版一、教学内容本节课选自《机械制图》教材第三章第一节，详细内容为：机械制图的基本知识，包括图纸幅面、比例、字体、线型及尺寸标注等内容。
二、教学目标1. 让学生掌握机械制图的基本知识，理解图纸的幅面、比例、字体、线型及尺寸标注等规定。
2. 培养学生运用机械制图基本知识绘制简单零件图的能力。
3. 培养学生的空间想象能力和严谨细致的工作态度。
三、教学难点与重点难点：图纸幅面、比例、字体、线型及尺寸标注的规范应用。
重点：掌握机械制图的基本知识，能正确绘制简单零件图。
四、教具与学具准备教具：黑板、粉笔、挂图、模型。
学具：绘图板、丁字尺、三角板、圆规、铅笔、橡皮。
五、教学过程1. 导入：通过展示一幅机械图纸，引发学生对机械制图的好奇心，进而引入本节课的内容。
2. 讲解：详细讲解图纸幅面、比例、字体、线型及尺寸标注等基本知识，结合挂图和模型进行示范。
3. 示例：以一个简单零件为例，现场演示如何运用基本知识进行绘制。
4. 练习：学生分组进行随堂练习，互相讨论，教师巡回指导。
六、板书设计1. 图纸幅面、比例、字体、线型及尺寸标注的基本知识。
2. 绘制简单零件图的步骤及注意事项。
七、作业设计1. 作业题目：绘制一个简单轴的零件图。
2. 答案：图纸幅面、比例、字体、线型及尺寸标注正确，图形清晰，符合机械制图规范。
八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生在学习过程中遇到的问题，以及解决方法。
2. 拓展延伸：鼓励学生在课后尝试绘制更复杂的零件图，提高自己的机械制图能力。
同时，引导学生关注机械制图在实际工程中的应用，了解行业动态。
重点和难点解析1. 教学内容的难点与重点2. 教学过程中的示例和练习环节3. 作业设计中的题目和答案4. 课后反思及拓展延伸一、教学内容的难点与重点（1）难点：图纸幅面、比例、字体、线型及尺寸标注的规范应用。
详细说明：在机械制图过程中，图纸幅面、比例、字体、线型及尺寸标注的规范应用至关重要。
完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容包括：制图的基本知识，平面图形的绘制方法，几何作图，以及尺寸标注和符号识别。
重点在于平面图形的绘制和尺寸标注。
二、教学目标1. 理解并掌握制图的基本知识，如图纸幅面、比例、线条等。
2. 学会平面图形的绘制方法，能准确、快速地完成几何作图。
3. 掌握尺寸标注和符号识别，提高读图和绘图能力。
三、教学难点与重点难点：平面图形的绘制方法，尺寸标注和符号识别。
重点：平面图形的绘制，尺寸标注的规范。
四、教具与学具准备1. 教具：投影仪、制图板、绘图仪器、模型等。
2. 学具：图纸、铅笔、橡皮、直尺、圆规、三角板等。
五、教学过程1. 导入：通过展示实际机械图纸，引发学生对制图的好奇心，激发学习兴趣。
2. 知识讲解：a. 讲解制图的基本知识，如图纸幅面、比例、线条等。
b. 介绍平面图形的绘制方法，以正方形、圆形为例进行讲解。
c. 演示几何作图，如等分线段、画圆等。
d. 讲解尺寸标注和符号识别，强调规范性和准确性。
3. 实践操作：a. 让学生分组进行平面图形绘制，教师巡回指导。
b. 学生完成几何作图，教师点评并给出建议。
c. 学生进行尺寸标注和符号识别练习，教师解答疑问。
4. 例题讲解：a. 以一个简单的机械零件为例，讲解制图过程。
b. 分析例题中的难点和重点，引导学生掌握关键知识点。
5. 随堂练习：a. 学生独立完成一个平面图形的绘制和尺寸标注。
b. 教师挑选部分学生作品进行点评，指出优缺点。
六、板书设计1. 制图基本知识：a. 图纸幅面、比例、线条b. 平面图形绘制方法c. 几何作图d. 尺寸标注和符号识别2. 例题解析3. 随堂练习七、作业设计1. 作业题目：绘制一个简单的机械零件图，并标注尺寸。
八、课后反思及拓展延伸1. 反思：本节课的教学过程中，学生对于平面图形绘制和尺寸标注的掌握程度较高，但部分学生在几何作图方面存在困难，需要在今后的教学中加强指导。
《机械制图教案》一、教学目标1. 让学生掌握机械制图的基本知识，包括图幅、比例、标注等。
2. 培养学生识图和画图的能力，能熟练地阅读和绘制机械图纸。
3. 引导学生了解机械制图在工程领域的应用，提高学生的工程意识。
二、教学内容1. 图纸的基本知识：图幅、比例、标注等。
2. 常见机械零件的绘制方法：轴、齿轮、轴承等。
3. 机械装配图的绘制方法：装配顺序、装配关系等。
4. 机械零件图的绘制方法：零件名称、材料、尺寸等。
5. 机械制图软件的使用：AutoCAD、SolidWorks等。
三、教学方法1. 采用讲授法，讲解机械制图的基本知识和技巧。
2. 采用案例分析法，分析实际工程中的机械图纸。
3. 采用实践教学法，让学生动手绘制机械图纸。
4. 采用小组讨论法，培养学生团队合作精神。
四、教学准备1. 准备相关的教学PPT，展示机械制图的知识点和实例。
2. 准备机械制图软件，如AutoCAD、SolidWorks等。
3. 准备机械图纸实例，用于分析和实践。
4. 准备whiteboard 和markers，用于板书和标注。
五、教学评价1. 课堂参与度：观察学生在课堂上的发言和提问情况，评估学生的参与度。
2. 作业完成情况：检查学生完成的机械图纸，评估学生的理解和掌握程度。
3. 期末考试：设置有关机械制图的试题，评估学生对知识的掌握和应用能力。
4. 学生互评：组织学生互相评价，促进学生的交流和学习。
六、教学安排1. 课时：本课程共计32课时，每课时45分钟。
2. 教学计划：第1-8课时：讲解图纸的基本知识，图幅、比例、标注等内容。
第9-16课时：教授常见机械零件的绘制方法，如轴、齿轮、轴承等。
第17-24课时：学习机械装配图的绘制方法，包括装配顺序、装配关系等。
第25-32课时：讲解机械零件图的绘制方法，包括零件名称、材料、尺寸等。
七、教学活动1. 课堂讲解：教师讲解机械制图的基本知识和技巧，引导学生理解并掌握。
《机械制图》教案第一页：1.课程（实训、实习）在专业人才培养中的定位：《机械制图》是机电一体化专业的基础课程，担当着培养学生基本工程素质的重要任务，是理论和实践相结合的一门课程。
在专业人才培养过程中发挥着培养学生的画图、识图和计算机绘图能力的重要作用，在素质教育方面，还担当着培养学生严肃认真、一丝不苟工作作风的任务，在高等职业教育中，对培养应用型人才具有重要的意义。
与前导课程数学、计算机基础、金工实训等课程一起培养学生空间想象能力、逻辑思维能力、创新能力和专业基本能力，为后继专业基础课和专业课程打下工程基础。
2.课程（实训、实习）的教学目标2.1知识目标：通过机械制图课程的学习，学生能够绘制简单零件的工作图样（简单零件是指需要3个以下的视图表达和15个以下的尺寸），能够阅读中等复杂程度的零件和简单部件的工作图样（中等复杂程度的零件是指需要3个以下的视图表达和20个以下的尺寸；简单部件是指需要1个视图表达，1个装配轴线，5个以下的非标准件）。
掌握各种绘图工具（包括计算机绘图）的使用，了解现行机械制图和技术制图中国家标准，具备基本的工程素养。
2.2技术技能目标：（1）认识《机械制图》课程学习的绘图过程，注重激发学生的学习动机，通过理论教学和实验动手能力综合实践等多种形式的教学活动培养学生的空间想象能力。
（2）认识《机械制图》课程学习的基本方法，注重理论联系实际，善于观察问题、发现问题、并能运用所学知识解决有关工程图样实际问题。
（3）养成踏实、严谨、进取的品质及独立思考的学习习惯。
通过本课程学习要求学生掌握基本图形的基本理论和作图方法，使学生能正确地阅读和绘制机械零件图和中等复杂程度的装配图，系统的学习相关绘图方法，具备绘图和识读工程图样的能力。
2.3职业素质目标：（1）通过课程的学习，使学生了解我国人民在机械历史上的巨大贡献，激发学生强烈的民族自尊心和自信心，形成对国家、民族的责任感，进而培养爱国主义情感。

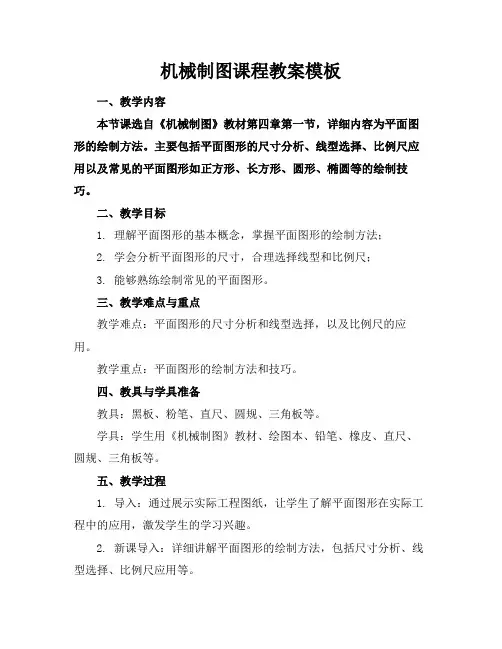

机械制图课程教案模板一、教学内容本节课选自《机械制图》教材第四章第一节，详细内容为平面图形的绘制方法。
主要包括平面图形的尺寸分析、线型选择、比例尺应用以及常见的平面图形如正方形、长方形、圆形、椭圆等的绘制技巧。
二、教学目标1. 理解平面图形的基本概念，掌握平面图形的绘制方法；2. 学会分析平面图形的尺寸，合理选择线型和比例尺；3. 能够熟练绘制常见的平面图形。
三、教学难点与重点教学难点：平面图形的尺寸分析和线型选择，以及比例尺的应用。
教学重点：平面图形的绘制方法和技巧。
四、教具与学具准备教具：黑板、粉笔、直尺、圆规、三角板等。
学具：学生用《机械制图》教材、绘图本、铅笔、橡皮、直尺、圆规、三角板等。
五、教学过程1. 导入：通过展示实际工程图纸，让学生了解平面图形在实际工程中的应用，激发学生的学习兴趣。
2. 新课导入：详细讲解平面图形的绘制方法，包括尺寸分析、线型选择、比例尺应用等。
3. 实践操作：a. 教师示范绘制一个平面图形，如正方形，边示范边讲解绘制步骤和技巧。
b. 学生跟随教师步骤，独立绘制一个平面图形。
4. 例题讲解：讲解一个复杂的平面图形绘制方法，引导学生运用所学知识解决问题。
5. 随堂练习：布置几个不同难度的平面图形绘制题目，让学生当堂练习，巩固所学知识。
六、板书设计1. 平面图形的绘制方法2. 内容：a. 平面图形的基本概念b. 尺寸分析、线型选择、比例尺应用c. 常见平面图形绘制方法d. 例题解析七、作业设计a. 正方形b. 长方形c. 圆形d. 椭圆2. 答案：见教材附录。
八、课后反思及拓展延伸1. 反思：本节课学生对平面图形绘制方法的掌握程度，以及对教学难点和重点的掌握情况。
2. 拓展延伸：引导学生利用课外时间，尝试绘制更复杂的平面图形，提高制图技能。
同时，鼓励学生参加制图比赛，提升实际操作能力。
重点和难点解析1. 教学内容的难点与重点2. 教学过程中的实践操作和例题讲解3. 作业设计中的题目和答案4. 课后反思及拓展延伸一、教学内容的难点与重点（1）尺寸分析：在绘制平面图形时，正确分析尺寸至关重要。
板图实训一实训内容：平面图形的绘制实训时间：7课时实训目标：1、理解平面图形的尺寸分析、线段分析2、平面图形的作图步骤。
实训重点：1、图形的布局；2、平面图形的线段分析3、圆弧的连接、圆与直线的连接技巧。
实训难点：平面图形尺寸基准的判断和选择实训工具：丁字尺、挂图、A3图板、A3绘图纸、三角板、HB铅笔、H铅笔、2H 铅笔、橡皮擦。
实训方法：讲授、练习实训过程：一、引入课题讲课中要抓住尺寸分析这个核心，教会学生具有对平面图形分析尺寸基准和识读定位尺寸的能力。
基准与定位尺寸紧紧相连，二定位尺寸又是画出第二基准线、第三基准线……的依据，在讲解时不可忽视。
平面图形是由直线和曲线按照一定的几何关系绘制而成的，这些线段又必须根据给定的尺寸关系画出，所以就必须对图形中标注的尺寸进行分析。
二、训练内容1、按照3：1的比例绘制如下平面图形要求：1、图形的总体尺寸要恰当2、图形在图纸上的布置恰当3、图形中各个几何元素间的连接正确4、尺寸标注正确规范5、标题栏的画法要根据GB中规定的画法评分标准：(1)、图形的总体尺寸要恰当程度（10分）(2)、图形在图纸上的布置恰当程度（20分）(3)、图形中各个几何元素间的连接正确、绘制比例正确与否 (40分错一处扣5分)(4)、尺寸标注正确规范程度（10分）(5)、标题栏的画法要根据GB中规定的画法程度（10分）2、实训结束，给学生打分及总结。
作业：实训结束后找一个日常用的简单物体测量后画出其三个投影图。
教学反思：单单平面图形的绘制较为简单，但特别重要。
在今后的课程中要注重学生的思维。
在三维和二维中能灵活转换。
多引导学生对本门课程兴趣的产生。
板图实训二实训内容：斜二等轴测图的绘制实训课时：7课时实训目标：1、通过实训学会斜二等轴测图的绘制；2、能熟练掌握几种基本轴测图作图方法；3、能熟练掌握长方体、棱锥台、带曲线轮廓的支承块、圆柱、回转体、圆锥台等的绘制；4、学会通过对基本体的绘制画出组合体的斜二等轴测图。
机械制图课程教案模板篇1机械制图教案项目八装配图的表达（一）教学目标：1.熟悉装配图的内容和装配图的特殊表达方法；2.掌握装配图视图的选择和装配结构的合理性要求；3.能正确识读装配图和由装配图拆画零件图。
教学重点：1.装配图的视图选择；2.装配结构的合理性。
教学难点：装配图的识读和由装配图拆画零件图。
课题导入认识装配图任务引入机械行业中的机器和部件都是若干个零件按一定的装配关系和技术要求装配起来的，这样一个表达产品及其组成部分连接装配关系的图样我们称为装配图。
设计人员在设计机器或部件时，也是先根据设计思想绘制出装配示意图，然后再根据装配示意图绘制出装配图，最后根据装配图绘制出零件图。
可见，装配图在机械生产行业中所处的重要地位，要绘制装配图或识读装配图，首先我们必须对装配图有一个正确的认识。
讲授要点一、装配图的内容（教师可结合图7-1进行讲解说明）1.一组视图表达机器或部件的工作原理、装配关系、连接方式和主要零件的结构形状。
2.必要的尺寸表示机器或部件的性能、规格及装配、检验和安装时所必须的尺寸。
包括(1)规格（性能）尺寸表示机器或部件的规格（性能）尺寸，是设计、了解和选用该机器或部件的依据(2)装配尺寸表示零件间装配关系的尺寸，一般包括：配合尺寸：表示两零件间具有配合性质的尺寸相对位置尺寸相对位置尺寸表示装配或拆画零件图时，需要保证的零件间或部件间比较重要的相对位置的尺寸(3)安装尺寸表示将部件安装到机器上或将整机安装到基座上时所需要的尺寸。
(4) 外形尺寸表示机器或部件整体轮廓大小的尺寸，即总长、总宽和总高。
它为包装、运输和安装时所占的空间大小提供了依据。
(5) 其他重要尺寸如零件运动的极限位置尺寸，主要零件的重要尺寸注意：以上五类尺寸并不是孤立的，有的尺寸具有几种含义。
因此在标注装配图的尺寸时，不是一律都要将上述五类尺寸注全，而要视具体情况而定。
3.技术要求用文字或符号说明机器或部件的装配、安装、检验、运转和使用的技术要求。
最新机械制图教案机械制图教案一等奖一、教学内容本教案依据《机械制图》教材第3章“机械制图的基本知识”和第4章“机械制图的表达方法”展开。
详细内容包括：制图基本规定、几何作图方法、零件的表达方式、装配图的绘制等。
二、教学目标1. 熟练掌握制图的基本规定和几何作图方法。
2. 学会运用各种表达方式对机械零件进行绘制。
3. 能够阅读和理解机械装配图，提高空间想象能力和分析能力。
三、教学难点与重点教学难点：机械零件的表达方法、装配图的绘制。
教学重点：制图基本规定、几何作图方法、零件图和装配图的阅读与绘制。
四、教具与学具准备1. 教具：黑板、粉笔、挂图、模型、多媒体设备。
2. 学具：绘图板、丁字尺、三角板、圆规、铅笔、橡皮、比例尺。
五、教学过程1. 导入新课：通过展示实际机械零件，引导学生思考如何将实际物体用图形表达出来，激发学生学习兴趣。
2. 知识讲解：1) 制图基本规定：讲解图幅、比例、线型、字体等基本规定。
2) 几何作图方法：讲解点、线、面的几何作图方法。
3) 零件的表达方式：讲解视图、剖面图、局部放大图等表达方式。
4) 装配图的绘制：讲解装配图的组成、表达方法、绘制步骤等。
3. 例题讲解：结合教材例题，讲解制图方法，引导学生运用所学知识解决问题。
4. 随堂练习：布置课堂练习，及时巩固所学知识，教师巡回指导。
六、板书设计1. 制图基本规定2. 几何作图方法3. 零件的表达方式4. 装配图的绘制5. 例题及解答七、作业设计1. 作业题目：1) 根据所学制图规定，绘制一个简单零件的视图。
2) 根据给定的零件图，绘制其装配图。
2. 答案：见附件。
八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生的掌握程度，对教学方法的改进。
2. 拓展延伸：鼓励学生参加课外实践活动，如参观机械加工车间，了解实际机械制图过程，提高学生的实践能力。
同时，推荐学生阅读相关资料，了解机械制图的发展趋势，拓宽知识面。
重点和难点解析1. 教学内容的难点与重点2. 教学过程中的知识讲解3. 板书设计4. 作业设计5. 课后反思及拓展延伸一、教学内容的难点与重点1. 难点与重点解析：机械零件的表达方法和装配图的绘制是机械制图的核心内容，学生需熟练掌握。
机械制图教案（第一部分）一、教学目标1. 了解机械制图的基本知识，掌握国家标准的有关规定。
2. 学会使用绘图工具和仪器，掌握基本绘图方法。
3. 熟悉正投影原理，掌握基本几何体的投影特性。
4. 学会绘制组合体的三视图，并能正确表达其形状。
5. 掌握机械制图的标注方法，包括尺寸、公差、形位、表面粗糙度等。
二、教学内容1. 机械制图基本知识机械制图的国家标准绘图工具和仪器的使用绘图的基本方法2. 正投影原理投影面和投影方法基本几何体的投影特性投影变换3. 组合体的三视图组合体的组合方式画组合体三视图的方法和步骤常见组合体的三视图绘制实例4. 机械制图的标注尺寸标注的规则和方法公差、形位、表面粗糙度的表示方法标注的综合练习三、教学重点与难点1. 教学重点：国家标准在机械制图中的应用基本绘图方法和技巧正投影原理及基本几何体的投影特性组合体三视图的绘制方法机械制图的标注方法2. 教学难点：投影变换的计算组合体三视图的绘制标注的综合练习四、教学方法1. 采用讲授法，讲解机械制图的基本知识和技巧。
2. 采用演示法，展示绘图工具和仪器的使用方法。
3. 采用练习法，让学生通过实际操作，掌握基本绘图方法和技巧。
4. 采用案例分析法，分析实际工程图纸，提高学生对机械制图的理解和应用能力。
五、教学准备1. 教师准备教案、PPT、绘图工具和仪器。
2. 学生准备绘图用品，如铅笔、橡皮、直尺、圆规等。
3. 准备一些典型的组合体模型或图纸，用于教学演示和练习。
机械制图教案（第二部分）六、教学内容1. 机械制图的标准标准的含义和作用标准的分类和结构标准的应用和执行2. 视图基本视图斜视图局部视图展开视图3. 断面图和剖面图断面图的种类和画法剖面图的种类和画法断面图和剖面图的应用4. 机械制图的符号和标注符号的种类和意义标注的规则和方法符号和标注的组合应用七、教学重点与难点1. 教学重点：机械制图标准的理解和应用视图的绘制方法和技巧断面图和剖面图的绘制方法符号和标注的规范使用2. 教学难点：视图的转换和绘制断面图和剖面图的绘制技巧符号和标注的综合应用八、教学方法1. 采用案例分析法，分析实际工程图纸中的标准应用。
2024年最新机械制图教案机械制图教案一等奖一、教学内容二、教学目标1. 理解并掌握机械制图的基本知识，能够独立绘制符合规范的图纸。
2. 学会使用三视图表达物体的形状，能够准确地解读和绘制三视图。
3. 了解机械零件的常用表达方法，并能够运用到实际制图中。
三、教学难点与重点1. 教学难点：三视图的绘制方法及其应用，零件表达方法的灵活运用。
2. 教学重点：机械制图基本知识的掌握，三视图的绘制和解读。
四、教具与学具准备1. 教具：PPT课件、实物模型、制图工具。
2. 学具：制图板、绘图仪器、图纸、铅笔、橡皮等。
五、教学过程1. 实践情景引入：展示一些实际机械零件图纸，让学生了解机械制图在实际工程中的应用。
2. 知识讲解：（1）讲解图纸幅面、比例、字体、线条、标注等基本知识。
（2）以实物模型为例，讲解三视图的绘制方法及其应用。
（3）介绍机械零件的常用表达方法，并结合实例进行分析。
3. 例题讲解：结合教材例题，讲解解题思路和步骤，引导学生掌握制图方法。
4. 随堂练习：布置一些有针对性的练习题，让学生独立完成，并及时给予反馈。
六、板书设计1. 在黑板上绘制三视图的示意图，标注关键点、线、面。
2. 列出机械制图的基本知识要点，如图纸幅面、比例、字体、线条、标注等。
3. 举例展示机械零件的常用表达方法。
七、作业设计1. 作业题目：（1）绘制一个简单物体的三视图。
（2）根据给定的零件图，选择合适的表达方法进行绘制。
2. 答案：见教材第四章习题。
八、课后反思及拓展延伸1. 反思：对本节课的教学过程进行反思，了解学生在知识掌握方面的问题，及时调整教学方法。
2. 拓展延伸：鼓励学生利用课余时间学习更多机械制图相关知识，如CAD软件制图等，提高制图技能。
同时，关注行业动态，了解新型机械制图技术的发展。
重点和难点解析1. 教学难点：三视图的绘制方法及其应用。
2. 教学重点：机械制图基本知识的掌握。
3. 实践情景引入：展示实际机械零件图纸，让学生了解机械制图在实际工程中的应用。
2024精选《机械制图》教案完整版一、教学内容本节课选自《机械制图》第五章“轴测图”，具体内容包括：轴测图的定义、分类及其在机械制图中的应用；正等轴测图、斜二轴测图的绘制方法；轴测图尺寸标注与阅读技巧。
二、教学目标1. 理解轴测图的基本概念，掌握正等轴测图、斜二轴测图的绘制方法。
2. 能够阅读和理解轴测图，并准确标注尺寸。
3. 培养学生的空间想象能力和实际操作能力。
三、教学难点与重点教学难点：正等轴测图、斜二轴测图的绘制方法及尺寸标注。
教学重点：轴测图的定义、分类及其在机械制图中的应用。
四、教具与学具准备1. 教具：多媒体课件、模型、绘图工具等。
2. 学具：绘图板、铅笔、橡皮、尺子、圆规等。
五、教学过程1. 导入：通过展示实际机械零件的轴测图，引出轴测图在机械制图中的应用，激发学生兴趣。
2. 理论讲解：（1）讲解轴测图的定义、分类和应用。
（2）介绍正等轴测图、斜二轴测图的绘制方法。
（3）演示轴测图尺寸标注的技巧。
3. 实践操作：（1）教师现场演示绘制正等轴测图、斜二轴测图。
（2）学生跟随教师步骤，自行绘制轴测图，并进行尺寸标注。
4. 例题讲解：分析并解答一道实际轴测图题目，巩固所学知识。
5. 随堂练习：布置一道简单的轴测图绘制题目，要求学生在课堂上完成，并进行互相评价。
六、板书设计1. 板书第五章轴测图2. 板书内容：（1）轴测图的定义、分类和应用（2）正等轴测图、斜二轴测图的绘制方法（3）轴测图尺寸标注技巧七、作业设计1. 作业题目：绘制一个简单零件的正等轴测图和斜二轴测图，并标注尺寸。
八、课后反思及拓展延伸2. 拓展延伸：（1）研究其他类型的轴测图，如正二轴测图、斜三轴测图等。
（2）探讨轴测图在计算机辅助设计中的应用。
重点和难点解析1. 正等轴测图和斜二轴测图的绘制方法。
2. 轴测图的尺寸标注技巧。
3. 实践操作环节中学生跟随教师步骤进行绘图和标注。
4. 作业设计中正等轴测图和斜二轴测图的绘制及尺寸标注。
机械制图教案(一)章节名称：机械制图基本知识教学目标：1. 理解机械制图的基本概念和术语。
2. 掌握机械制图的规范和标准。
3. 学会使用机械制图工具和材料。
教学内容：1. 机械制图的基本概念和术语，如投影、视图、剖面等。
2. 机械制图的规范和标准，如图幅、比例、标注等。
3. 机械制图工具和材料的使用，如画图板、丁字尺、圆规等。
教学步骤：1. 介绍机械制图的基本概念和术语。
2. 讲解机械制图的规范和标准。
3. 演示机械制图工具和材料的使用方法。
4. 学生练习绘制简单的机械制图。
教学评价：1. 学生能理解机械制图的基本概念和术语。
2. 学生能掌握机械制图的规范和标准。
3. 学生能熟练使用机械制图工具和材料。
机械制图教案(二)章节名称：机械制图的投影方法教学目标：1. 理解机械制图的投影原理。
2. 掌握机械制图的投影方法。
3. 学会绘制机械制图的基本视图。
教学内容：1. 机械制图的投影原理，如正投影、斜投影等。
2. 机械制图的投影方法，如主视图、俯视图、左视图等。
3. 绘制机械制图的基本视图，如直线、平面、圆等。
教学步骤：1. 介绍机械制图的投影原理。
2. 讲解机械制图的投影方法。
3. 演示绘制机械制图的基本视图。
4. 学生练习绘制机械制图的基本视图。
教学评价：1. 学生能理解机械制图的投影原理。
2. 学生能掌握机械制图的投影方法。
3. 学生能熟练绘制机械制图的基本视图。
机械制图教案(三)章节名称：机械制图的标注方法教学目标：1. 理解机械制图的标注意义。
2. 掌握机械制图的标注方法。
3. 学会绘制机械制图的标注。
教学内容：1. 机械制图的标注意义，如尺寸、符号、文字等。
2. 机械制图的标注方法，如线性标注、角度标注、径向标注等。
3. 绘制机械制图的标注。
教学步骤：1. 介绍机械制图的标注意义。
2. 讲解机械制图的标注方法。
3. 演示绘制机械制图的标注。
4. 学生练习绘制机械制图的标注。
教学评价：1. 学生能理解机械制图的标注意义。
完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容包括：制图的基本知识，制图工具的使用方法，图线的绘制技巧，以及简单零件图的绘制方法。
二、教学目标1. 让学生掌握制图的基本知识，了解制图的标准和规范。
2. 学会使用制图工具，能够熟练绘制图线，提高制图技巧。
3. 能够阅读并绘制简单零件图，培养学生的空间想象能力和动手能力。
三、教学难点与重点教学难点：图线的绘制技巧，简单零件图的绘制方法。
教学重点：制图的基本知识，制图工具的使用方法，图线的绘制技巧。
四、教具与学具准备1. 教具：板书工具、制图工具、挂图、多媒体设备等。
2. 学具：制图板、丁字尺、三角板、圆规、铅笔、橡皮等。
五、教学过程1. 实践情景引入（5分钟）利用多媒体展示一些生活中常见的机械零件，引导学生关注这些零件的形状和结构。
2. 知识讲解（10分钟）讲解制图的基本知识，包括图线的种类、线型、线宽等，并强调制图标准和规范。
3. 例题讲解（15分钟）选取一个简单零件图为例，讲解图线的绘制方法和步骤，引导学生学会使用制图工具。
4. 随堂练习（15分钟）让学生根据所学知识，现场绘制一个简单零件图，教师巡回指导。
6. 互动交流（5分钟）让学生展示自己的作品，互相交流心得，教师点评并给予鼓励。
七、作业设计1. 作业题目：绘制一个简单轴测图。
2. 答案：根据所学知识，参照教材示例，完成作业。
八、课后反思及拓展延伸1. 反思：本节课学生的掌握情况，对教学难点和重点的把握程度。
2. 拓展延伸：鼓励学生课后查阅相关资料，了解更多制图知识，提高制图水平。
整个教学过程注重实践与理论相结合，让学生在实际操作中掌握制图知识，提高制图能力。
通过严谨的用词和流畅的段落衔接，使学生在轻松愉快的氛围中学习机械制图。
重点和难点解析：1. 教学难点与重点的设定2. 例题讲解的详细步骤3. 随堂练习的组织与指导4. 作业设计的难易程度与答案解析5. 课后反思及拓展延伸的实施详细补充和说明：一、教学难点与重点的设定教学难点与重点是教学过程中的核心，需要准确把握。
机械制图实训教案一、实训目的与要求1. 实训目的(1) 培养学生掌握机械制图的基本知识和技能。
(2) 培养学生掌握国家绘图标准的基本规定。
(3) 培养学生运用正投影原理绘制和阅读机械图样的能力。
2. 实训要求(1) 掌握机械制图的基本知识和技能。
(2) 掌握国家绘图标准的基本规定。
(3) 能运用正投影原理绘制和阅读机械图样。
二、实训内容与时间安排1. 实训内容(1) 制图基本知识与技能(2) 国家绘图标准(3) 正投影原理及应用(4) 机械图样绘制与阅读2. 时间安排(1) 第一周：制图基本知识与技能(2) 第二周：国家绘图标准(3) 第三周：正投影原理及应用(4) 第四周：机械图样绘制与阅读三、实训教材与工具1. 实训教材(1) 《机械制图》教材(2) 《机械制图习题集》2. 实训工具(1) 绘图板、丁字尺、三角板、曲线板(2) 铅笔、橡皮、图丁、圆规、分规(3) 比例尺、圆规、直尺、曲线板四、实训过程与教学方法1. 实训过程(1) 制图基本知识与技能(2) 国家绘图标准(3) 正投影原理及应用(4) 机械图样绘制与阅读2. 教学方法(1) 讲解与示范(2) 练习与指导(3) 案例分析与讨论(4) 考核与评价五、实训考核与评价1. 考核内容(1) 制图基本知识与技能(2) 国家绘图标准(3) 正投影原理及应用(4) 机械图样绘制与阅读2. 评价方法(1) 平时练习评分(2) 实训成果评分(3) 综合能力评分3. 评分标准(1) 制图基本知识与技能：正确、清晰、规范(2) 国家绘图标准：掌握程度(3) 正投影原理及应用：理解与应用能力(4) 机械图样绘制与阅读：准确性、完整性、合理性六、实训步骤与实践指导1. 实训步骤(1) 第一步：学习并掌握制图基本知识与技能(2) 第二步：学习并掌握国家绘图标准(3) 第三步：学习并掌握正投影原理及应用(4) 第四步：应用所学知识绘制和阅读机械图样2. 实践指导(1) 制图基本知识与技能的学习：通过教材和习题集，掌握基本绘图方法和技巧。
机械制图电子教案一、教学目标1. 知识与技能：（1）掌握机械制图的基本知识，包括图幅、比例、线型、字体等；（2）学会使用绘图工具和软件，如AutoCAD、SolidWorks等；（3）掌握机械制图的基本原理，如投影、视图、剖视图、断面图等；（4）学会阅读和分析机械图纸，提高空间想象力。
2. 过程与方法：（1）通过实践操作，培养学生的绘图能力和动手能力；（2）通过分析典型零件图，培养学生阅读图纸的能力；（3）通过小组讨论和合作，提高学生的沟通能力和团队协作能力。
3. 情感态度与价值观：（1）培养学生对机械制图的兴趣，激发学习热情；（2）培养学生认真负责、细心严谨的工作态度；（3）培养学生遵守纪律、遵循规范的良好习惯。
二、教学内容1. 机械制图基本知识：图幅、比例、线型、字体等；2. 绘图工具和软件的使用：AutoCAD、SolidWorks等；3. 机械制图基本原理：投影、视图、剖视图、断面图等；4. 典型零件图的阅读和分析。
三、教学重点与难点1. 教学重点：（1）机械制图的基本知识；（2）绘图工具和软件的使用；（3）机械制图的基本原理；（4）典型零件图的阅读和分析。
2. 教学难点：（1）机械制图的基本原理；（2）典型零件图的阅读和分析。
四、教学方法1. 讲授法：讲解机械制图的基本知识和原理；2. 演示法：展示绘图工具和软件的使用方法；3. 实践操作法：让学生动手绘制图纸，提高绘图能力；4. 案例分析法：分析典型零件图，培养阅读图纸的能力；5. 小组讨论法：分组讨论，提高沟通能力和团队协作能力。
五、教学进程1. 课前准备：（1）准备相关教材、课件和教学资源；（2）安排实验室和绘图软件的使用时间；（3）组织学生分组，分配任务。
2. 课堂讲解：（1）讲解机械制图的基本知识；（2）讲解绘图工具和软件的使用方法；（3）讲解机械制图的基本原理；（4）分析典型零件图，讲解阅读图纸的方法。
3. 实践操作：（1）安排学生在实验室进行绘图实践；（2）引导学生使用绘图软件进行绘图练习；（3）检查学生绘图成果，给予评价和指导。
2024年最新机械制图教案机械制图教案一等奖一、教学内容二、教学目标1. 掌握视图的投影原理，能够正确识别和绘制基本视图；2. 了解斜视图和局部视图的应用，能够灵活运用；3. 学会分析常见机械零件的视图表达，提高空间想象能力和绘图技能。
三、教学难点与重点教学难点：视图的投影原理及其应用，斜视图和局部视图的绘制方法。
教学重点：基本视图的识别与绘制，以及常见机械零件视图的分析。
四、教具与学具准备教具：多媒体课件、投影仪、模型、板擦、粉笔。
学具：制图板、丁字尺、三角板、圆规、铅笔、橡皮。
五、教学过程1. 实践情景引入（5分钟）展示一些常见的机械零件，让学生观察并思考如何用图形表达其结构。
2. 知识讲解（15分钟）（1）视图的投影原理：讲解三视图的投影关系，强调“长对正、高平齐、宽相等”的原则；（2）基本视图的识别与绘制：介绍主视图、俯视图、左视图等基本视图的识别方法，并通过例题讲解绘制步骤；（3）斜视图和局部视图的应用：讲解斜视图和局部视图的绘制方法，以及在实际应用中的优势。
3. 例题讲解（15分钟）选取具有代表性的例题，详细讲解解题思路和绘图步骤，引导学生掌握视图绘制方法。
4. 随堂练习（10分钟）布置一些视图绘制题目，让学生当堂完成，巩固所学知识。
5. 课堂小结（5分钟）六、板书设计1. 视图的投影原理；2. 基本视图的识别与绘制；3. 斜视图和局部视图的应用；4. 例题及解答。
七、作业设计1. 作业题目：绘制一个机械零件的三视图，包括主视图、俯视图和左视图；2. 答案：提供详细的解题步骤和绘图方法。
八、课后反思及拓展延伸2. 拓展延伸：引导学生学习其他类型的视图，如剖视图、断面图等，提高制图技能。
同时，鼓励学生参加机械制图竞赛，提高实践能力。
重点和难点解析1. 视图的投影原理；2. 基本视图的识别与绘制；3. 斜视图和局部视图的应用；4. 例题及解答；5. 作业设计。
一、视图的投影原理1. 投影面的设置：三个投影面分别为水平面、正立面和侧立面，分别对应俯视图、主视图和左视图；2. 投影规律：物体在投影面上的投影遵循“长对正、高平齐、宽相等”的原则；3. 投影关系：物体与三个投影面之间的相互关系，以及物体在不同投影面上的投影长度和位置。
板图实训一实训内容：平面图形的绘制实训时间：7课时实训目标：1、理解平面图形的尺寸分析、线段分析2、平面图形的作图步骤。
实训重点：1、图形的布局；2、平面图形的线段分析3、圆弧的连接、圆与直线的连接技巧。
实训难点：平面图形尺寸基准的判断和选择实训工具：丁字尺、挂图、A3图板、A3绘图纸、三角板、HB铅笔、H铅笔、2H铅笔、橡皮擦。
实训方法：讲授、练习实训过程：一、引入课题讲课中要抓住尺寸分析这个核心，教会学生具有对平面图形分析尺寸基准和识读定位尺寸的能力。
基准与定位尺寸紧紧相连，二定位尺寸又是画出第二基准线、第三基准线……的依据，在讲解时不可忽视。
平面图形是由直线和曲线按照一定的几何关系绘制而成的，这些线段又必须根据给定的尺寸关系画出，所以就必须对图形中标注的尺寸进行分析。
二、训练内容1、按照3：1的比例绘制如下平面图形要求：1、图形的总体尺寸要恰当2、图形在图纸上的布置恰当3、图形中各个几何元素间的连接正确4、尺寸标注正确规范5、标题栏的画法要根据GB中规定的画法评分标准：(1)、图形的总体尺寸要恰当程度（10分）(2)、图形在图纸上的布置恰当程度（20分）(3)、图形中各个几何元素间的连接正确、绘制比例正确与否(40分错一处扣5分)(4)、尺寸标注正确规范程度（10分）(5)、标题栏的画法要根据GB中规定的画法程度（10分）2、实训结束，给学生打分及总结。
作业：实训结束后找一个日常用的简单物体测量后画出其三个投影图。
教学反思：单单平面图形的绘制较为简单，但特别重要。
在今后的课程中要注重学生的思维。
在三维和二维中能灵活转换。
多引导学生对本门课程兴趣的产生。
板图实训二实训内容：斜二等轴测图的绘制实训课时：7课时实训目标：1、通过实训学会斜二等轴测图的绘制；2、能熟练掌握几种基本轴测图作图方法；3、能熟练掌握长方体、棱锥台、带曲线轮廓的支承块、圆柱、回转体、圆锥台等的绘制；4、学会通过对基本体的绘制画出组合体的斜二等轴测图。
实训重点：1、几种基本空间体的绘制；2、让学生掌握几种正等轴测图的方法实训难点：通过对基本空间体的绘制作出组合体实训教具：丁字尺、挂图、A3图板、A3绘图纸、三角板、HB铅笔、H铅笔、2H铅笔、橡皮擦。
实训方法：讲授、练习实训过程：一、组织实训检查学生绘图工具的准备情况，二、引入新课轴测图的直观性较好，有一定的立体感和一定的可直接度量性，但绘制较繁。
这种图很容易看懂，但所绘制的大多数表面在图中不反映实形，所以轴测图常作为辅助手段和对多面正投影的补充来使用，即它是用来宏观、概括的表达设计思想、说明问题，而不作为生产制造的主要依据。
若对轴测图加画阴影，并用黑白或色彩进行润饰，即可使其更增加立体感和真实感，加强表现性和艺术性。
这种图在某些技术领域被称为效果图或表现图。
我们平时所见的机械零件是千差万别的，但归纳起来，可概括为几种最基本的几何形态通过组合而成的。
比如有长方体、棱锥台、带曲线轮廓的支承块、圆柱、回转体、圆锥台等。
所以，我们要学会组合体绘制，首先就要掌握几种基本体的绘制。
三、讲授新课（一）轴测图的基本知识1、轴测图的形成将空间物体连同确定其位置的直角坐标系，沿不平行于任一坐标平面的方向，用平行投影法投射在某一选定的单一投影面上所得到的具有立体感的图形，称为轴测投影图，简称轴测图，如图4－2所示。
在轴测投影中，我们把选定的投影面P称为轴测投影面；把空间直角坐标轴OX、OY、OZ在轴测投影面上的投影O1X1、O1Y1、O1Z1称为轴测轴；把两轴测轴之间的夹角∠X1O1Y1、∠Y1O1Z1、∠X1O1Z1称为轴间角；轴测轴上的单位长度与空间直角坐标轴上对应单位长度的比值，称为轴向伸缩系数。
OX、OY、OZ的轴向伸缩系数分别用p1、q1、r1表示。
例如，在图4－2中，p1= O1A1／OA，q1=O1B1／OB，r1=O1C1／OC。
强调：轴间角与轴向伸缩系数是绘制轴测图的两个主要参数。
2、轴测图的种类（1）按照投影方向与轴测投影面的夹角的不同，轴测图可以分为：1）正轴测图——轴测投影方向（投影线）与轴测投影面垂直时投影所得到的轴测图。
2）斜轴测图——轴测投影方向（投影线）与轴测投影面倾斜时投影所得到的轴测图。
（2）按照轴向伸缩系数的不同，轴测图可以分为：1）正（或斜）等测轴测图——p1＝q1＝r1，简称正（斜）等测图；2）正（或斜）二等测轴测图——p1＝r1≠q1，简称正（斜）二测图；3）正（或斜）三等测轴测图——p1≠q1≠r1，简称正（斜）三测图；3、轴测图的基本性质（1）物体上互相平行的线段，在轴测图中仍互相平行；物体上平行于坐标轴的线段，在轴测图中仍平行于相应的轴测轴，且同一轴向所有线段的轴向伸缩系数相同。
（2）物体上不平行于坐标轴的线段，可以用坐标法确定其两个端点然后连线画出。
（3）物体上不平行于轴测投影面的平面图形，在轴测图中变成原形的类似形。
如长方形的轴测投影为平行四边形，圆形的轴测投影为椭圆等。
4、斜二等轴测图的特性p=q=r或p=r=q或q=r=p分别为三投影轴的轴向伸缩系数补充：对与位于或平行面的圆的投影特性：其投影为椭圆。
椭圆长轴垂直于不属于该圆所位于或所平行的坐标面的坐标轴的轴测投影，短轴与该坐标轴的轴测投影平行；5、基本作图方法坐标法：根据物体上一些关键点（如平面立体的角点、曲线上的控制点）的坐标值作出这些点的轴测投影，再连接成图的方法。
叠加法：用形体分析法将形状较为复杂的物体看成由几个形状简单的基本体叠加而成，把这些基本体的轴测图按照相对位置关系叠加可得到整个物体的轴测图。
切割法：用形体分析法将形状较为复杂的物体看成由一个形状简单的基本体逐步切割而成，先画出该简单形状的轴测图，再在其上逐步“切割”，即可得到该形状较为复杂物体的轴测图。
6、部分简单基本体的斜二等轴测图绘制（1）斜二轴测图三坐标轴的关系（2）、斜二轴测图圆的画法（3）斜二轴测图圆弧的画法四、练习：根据支架的三视图画出其斜二轴测图五、小结虽然轴测图在工程中不常用，但是其表现性很强。
在用来宏观、概括的表达设计思想、说明问题时其适用性很强。
通过对轴测图的绘制也可以加强我们对空间物体的想象和熟悉在三维和二维中的转换。
对今后遇到的较为复杂的零件或机械的三视图的识读和绘制大有帮助。
板图实训三实训内容：正等轴测图的绘制实训课时：7课时实训目标：1、通过实训学会正等轴测图的绘制；2、能熟练掌握几种基本轴测图作图方法；3、能熟练掌握长方体、棱锥台、带曲线轮廓的支承块、圆柱、回转体、圆锥台等的绘制；4、学会通过对基本体的绘制画出组合体的正等轴测图。
实训重点：1、几种基本空间体的绘制；2、让学生掌握几种正等轴测图的方法实训难点：通过对基本空间体的绘制作出组合体实训教具：丁字尺、挂图、A3图板、A3绘图纸、三角板、HB铅笔、H铅笔、2H铅笔、橡皮擦。
实训方法：讲授、练习实训过程：一、组织教学讲解实训要求、目标、重难点等二、引入新课题多面正投影图能完整、准确地反映物体的形状和大小，且度量性好、作图简单，但立体感不强，只有具备一定读图能力的人才能看懂。
有时工程上还需采用一种立体感较强的图来表达物体，即轴测图，。
轴测图是用轴测投影的方法画出来的富有立体感的图形，它接近人们的视觉习惯，但不能确切地反映物体真实的形状和大小，并且作图较正投影复杂，因而在生产中它作为辅助图样，用来帮助人们读懂正投影图。
在制图教学中，轴测图也是发展空间构思能力的手段之一，通过画轴测图可以帮助想象物体的形状，培养空间想象能力。
三、正等测图1、正等测图的形成及参数（1）形成方法如图所示，如果使三条坐标轴OX、OY、OZ对轴测投影面处于倾角都相等的位置，把物体向轴测投影面投影，这样所得到的轴测投影就是正等测轴测图，简称正等测图。
（a）（b）（2）参数图中表示了正等测图的轴测轴、轴间角和轴向伸缩系数等参数及画法。
从图中可以看出，正等测图的轴间角均为120°，且三个轴向伸缩系数相等。
经推证并计算可知p1＝q1＝r1＝0.82。
为作图简便，实际画正等测图时采用p1＝q1＝r1＝1的简化伸缩系数画图，即沿各轴向的所有尺寸都按物体的实际长度画图。
但按简化伸缩系数画出的图形比实际物体放大了1／0.82≈1.22倍。
2、平面立体正轴测图的画法用例题讲解正等测图的画法。
（1）长方体的正等测图分析：根据长方体的特点，选择其中一个角顶点作为空间直角坐标系原点，并以过该角顶点的三条棱线为坐标轴。
先画出轴测轴，然后用各顶点的坐标分别定出长方体的八个顶点的轴测投影，依次连接各顶点即可。
长方体的正等测图作图方法与步骤如图所示。
边画图边讲解作图步骤。
（2）正六棱柱体的正等测图分析：由于正六棱柱前后、左右对称，为了减少不必要的作图线，从顶面开始作图比较方便。
故选择顶面的中点作为空间直角坐标系原点，棱柱的轴线作为OZ轴，顶面的两条对称线作为OX、OY轴。
然后用各顶点的坐标分别定出正六棱柱的各个顶点的轴测投影，依次连接各顶点即可。
作图方法与步骤如图所示。
边画图边讲解作图步骤。
正六棱柱体的正等测图（3）三棱锥的正等测图分析：由于三棱锥由各种位置的平面组成，作图时可以先锥顶和底面的轴测投影，然后连接各棱线即可。
作图方法与步骤如图所示。
边画图边讲解作图步骤。
（4）正等测图的作图方法总结：从上述三例的作图过程中，可以总结出以下两点：1）画平面立体的轴测图时，首先应选好坐标轴并画出轴测轴；然后根据坐标确定各顶点的位置；最后依次连线，完成整体的轴测图。
具体画图时，应分析平面立体的形体特征，一般总是先画出物体上一个主要表面的轴测图。
通常是先画顶面，再画底面；有时需要先画前面，再画后面，或者先画左面，再画右面。
2）为使图形清晰，轴测图中一般只画可见的轮廓线，避免用虚线表达。
（5）、练习：抄画下图所示的正等轴测图四、小结1、复习轴测图的种类，轴测图的基本性质，正等测图的形成、轴间角和轴向变形系数。
2、总结例题，归纳正等测图的作图方法。
