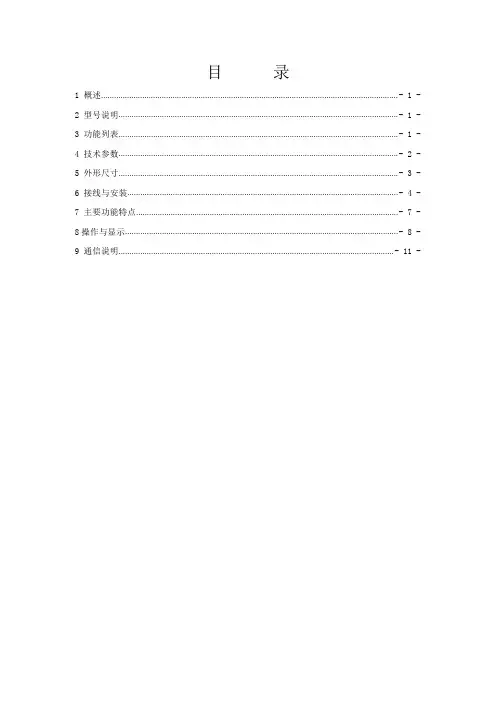

目录1概述 (1)2型号说明 (1)3功能列表 (1)4技术参数 (2)5外形尺寸 (3)6接线与安装 (4)7主要功能特点 (7)8操作与显示 (8)9通信说明 (11)1概述DTSD1352导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。
集成常见电力参数测量及电能计量及考核管理，提供上48月的各类电能数据统计。
具有2~31次分次谐波与总谐波含量检测，带有开关量输入和开关量输出可实现“遥信”和“遥控”功能，并具备报警输出。
带有RS485通信接口，可选用MODBUS-RTU 或DL/T645协议。
该电力仪表可广泛应用于各种控制系统，SCADA 系统和能源管理系统中。
产品符合企业标准Q31/0114000129C035-2017《导轨式安装电能表企业标准》的要求。
2型号说明3功能列表表1功能说明列表功能功能说明DTSD1352电能计量有功电能计量（正、反向）■无功电能计量（正、反向）■A 、B 、C 分相正向有功电能■电量测量U 、I ■P 、Q 、S 、PF 、F ■谐波测量2~31次谐波电压电流■LCD 显示8位段式LCD 显示、背光显示■按键编程4按键可编程通信、变比等参数■脉冲输出有功脉冲输出■无功脉冲输出□注1时钟脉冲输出□注1LED 报警失压、过压报警■复费率及附带功能有源开关量输入□注2开关量输出□注2支持4个时区、4个时段表、14个日时段、4个费率□最大需量及发生时间□上48月、上90日历史冻结数据□日期、时间□通讯红外通讯■第一路通讯：RS485接口，同时支持Modbus、DL/T645□第二路通讯：RS485接口，同时支持Modbus、DL/T645□注2测温支持3外置NTC测温□注3注：1：默认无功脉冲、时钟脉冲、开关量输出三选一；2：有源开关量和第二路通讯二选一；3：选配测温功能时1所述选配功能均不可选。

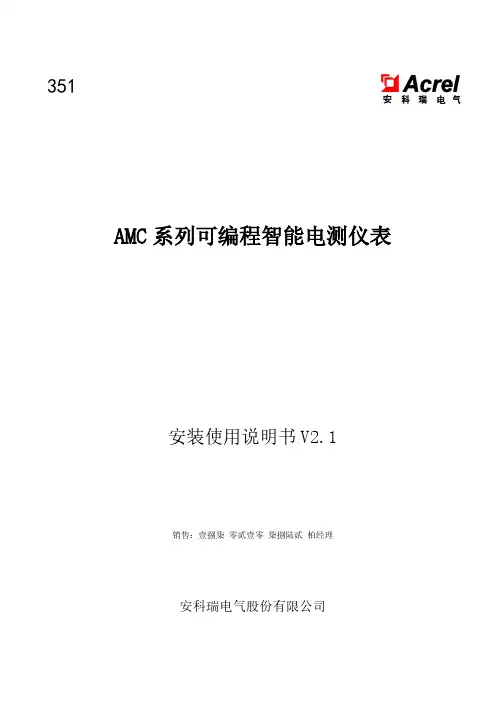

351AMC系列可编程智能电测仪表安装使用说明书V2.2安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的新规格。
目录1.概述 (1)2.产品型号规格 (1)3技术参数 (2)4安装接线说明 (3)4.1外形及安装开孔尺寸(单位：mm) (3)4.2仪表及开孔示意图 (3)4.3安装方法 (3)4.4端子及接线方法 (4)4.5注意事项 (6)5操作说明 (7)5.1按键功能说明 (7)5.2编程菜单 (8)5.3功能设置与使用 (9)5.4查看开关量显示以及报警状态 (19)6通讯 (20)6.1概述 (20)6.2协议 (20)6.3错误校验码(CRC)的生成方法 (21)6.4通讯参量地址表（Word） (22)6.5通讯应用 (23)7常见故障分析 (24)1.概述AMC系列可编程智能电测仪表采用交流采样技术，可直接或间接测量单相电网或三相电网中某一相的电压和电流。
既可用于本地显示，又能与工控设备连接，组成测控系统。
仪表可具有RS-485通讯接口，采用Modbus-RTU协议；可带模拟量输出、继电器报警输出、开关量输入/输出。
根据不同要求，通过仪表面板按键，对变比、报警、通讯等参数进行设置和控制。
2.产品型号规格表1仪表型号基本功能外形可选功能AMC48-AIAMC48-AV电流、电压测量；LED数码管显示48方形1、一路RS485通讯（/C）2、一路变送输出(/M）AMC48-AI3AMC48-AV3无AMC48L-AIAMC48L-AV电流、电压测量；LCD液晶显示1、一路RS485通讯（/C）2、一路变送输出(/M）AMC48L-AI3AMC48L-AV3无AMC72-AIAMC72-AV AMC72-AI3 AMC72-AV3电流、电压测量；LED数码管显示72方形1、一路RS485通讯（/C）2、一路变送输出(/M）3、一路报警（/J）4、变送输出+RS485通讯（/MC）5、RS485通讯+开关量2DI2DO（/KC）6、一路报警+一路变送输出+RS485通讯（/JMC）AMC72-DI AMC72-DV 直流电流、电压测量；LED数码管显示AMC72L-AIAMC72L-AV AMC72L-AI3 AMC72L-AV3电流、电压测量；LCD液晶显示AMC72L-DI AMC72L-DV 直流电流、电压测量；LCD液晶显示AMC96-AIAMC96-AV AMC96-AI3 AMC96-AV3电流、电压测量；LED数码管显示96方形1、一路RS485通讯（/C）2、变送输出(/M或/3M）3、一路报警（/J）4、变送输出+RS485通讯（/MC或/M3C）5、RS485通讯+开关量4DI2DO（/KC）6、一路报警+一路变送输出+RS485通讯（/JMC）AMC96L-AIAMC96L-AV AMC96L-AI3 AMC96L-AV3电流、电压测量；LCD液晶显示注：1.AI/AV表示单相电流/电压，AI3/AV3表示三相电流/电压；2./J默认为一路继电器输出（与第二路开关量输出复用），如有特殊需求请咨询本公司。
多功能表M1M 30C用户手册万兴P D FM 1M 30C 用户手册9A K K 108466A 0148FDP兴万M1M30C多功能表用户手册删除水印万兴PDF3目录1.一般信息 (5)1.1.手册的使用和保存 (5)1.2.版权 (5)1.3.免责声明 (5)1.4.一般安全警告 (5)1.5.网络安全免责声明 (6)2.包装内容 (7)3.技术特性 (8)3.1.设备说明 (8)3.2.主要功能 (8)3.3.型号 (8)3.4.外形尺寸 (9)3.5.技术数据 (10)4.安装 (12)4.1.装配 (12)4.2.拆卸 (13)4.3.接线图 (14)5.设备访问 (17)5.1.显示屏 (17)5.2.按钮 (19)5.3.数据输入 (20)6.首次调试 (23)6.1.首次使用所需密码（ＰＷＤ） (23)6.2.实时时钟（ＲＴＣ） (24)6.3．布线（ＷＩＲＩ） (24)6.4.电流互感器变比（C T ） (25)6.5.电压互感器变比（ＶＴ） (26)7.配置（CONF） (27)7.1.通用 （UNIT） (28)7.2.安装（INST） (31)7.3.历史（HIST） (34)7.4.输入/输出（I/O） (36)7.5.报警（ALM） (38)7.6.通信（COMM） (44)4册手户用表能功多 C 30 M 1M8.数据读取（READ） ...............................................................................................46 8.1.实时（REAL） ........................................................................................................46 8.2.电能（ENRG） .......................................................................................................48 8.3.电能质量（PWQT） .. (49)8.4.最大需量（DEMD ） ...............................................................................................50 8.5.平均值（AVG）.. (51)8.6.最大值（MAX）......................................................................................................52 8.7.最小值（MIN）. (53)8.8.I/O ...........................................................................................................................54 8.9.通知（NOTF）.........................................................................................................55 8.10.历史记录（LOG）................................................................................................59 8.11.计时器（TIME） ...................................................................................................60删除水印万兴PDF9.废弃处理 (61)5 M1M 30C多功能表用户手册1.一般信息1.1.手册的使用和保存在使用本设备之前，请仔细阅读本手册并遵守所述指示。

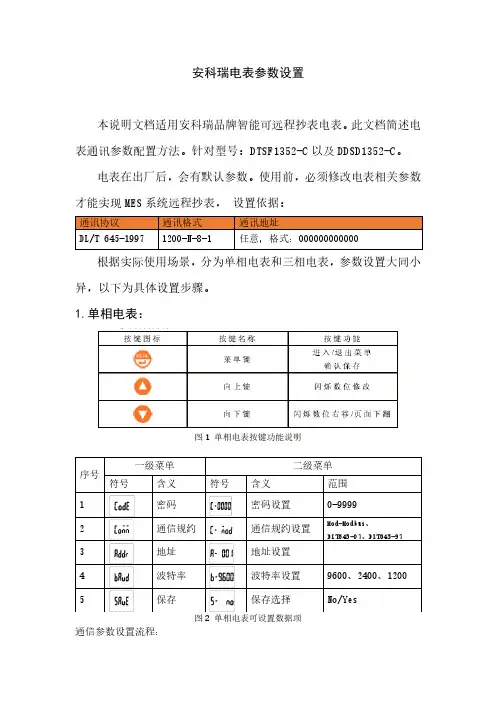

安科瑞电表参数设置本说明文档适用安科瑞品牌智能可远程抄表电表。
此文档简述电表通讯参数配置方法。
针对型号：DTSF1352-C以及DDSD1352-C。
电表在出厂后，会有默认参数。
使用前，必须修改电表相关参数才能实现MES系统远程抄表，设置依据：根据实际使用场景，分为单相电表和三相电表，参数设置大同小异，以下为具体设置步骤。
1.单相电表：图1 单相电表按键功能说明2 单相电表可设置数据项通信参数设置流程：1)进入设置界面：按下菜单键进入pass界面，再次按下菜单键，出现“P-0000”，提示输入密码（单相电表默认密码0000），输入正确密码后，按菜单键，进入密码设置一级菜单；2)设置通讯规约：按向下键，进入通信规约设置一级菜单，按菜单键，进入通信规约设置二级菜单C-Mod，按向下键，选择C-645，按菜单键确认，返回到通信规约设置一级菜单；3)设置通许格式：按向下键两次，跳过地址设置一级菜单，进入波特率设置一级菜单，按菜单键，进入波特率设置二级菜单b-9600,按向下键三次，选择b-1200，按菜单键确认，返回到波特率设置一级菜单；4)保存配置：按向下键，进入保存设置一级菜单，按菜单键，进入保存选择二级菜单S-no，按向下键，选择S-yes，按菜单键确认，出现good界面提示保存成功，并进入数值显示界面。
5)设置通讯地址：重复步骤1、2，进入密码设置一级菜单后，连按两次向下键进入地址设置一级菜单，按菜单键，进入地址设置二级菜单，配合使用向下键（移位）和向上键（修改），设置实际的地址，完成后按菜单键确认，返回到密码设置一级菜单；6)保存配置：按向下键两次，进入保存设置一级菜单，按菜单键，进入保存选择二级菜单S-no，按向下键，选择S-yes，按菜单键确认，出现good界面提示保存成功，并进入数值显示界面。
电表参数设置完成。
2.三相电表图3 三相电表按键功能说明通信参数设置流程：1）进入设置界面：按设置（set）键，进入pass界面，再按确定键（E/enter），显示0000，提示输入密码，按向下键，将0000修改为0001，按确定键，密码输入正确，进入参数设置BUS一级菜单；2）设置通许格式：按确定键，进入Addr二级菜单，按向下键，进入Baud二级菜单，按确定键，进入显示界面9600，按向下键三次或向上键一次，界面显示由9600变成1200，按确定键，返回Baud二级菜单；3）设置通讯规约：按向下键，进入Mod.645二级菜单，按确定键，进入显示界面Mod，按两次向下键或一次向上键，界面显示由Mod变成645-97，按确定键，返回Mod.645二级菜单；4）保存配置：按设置键，返回BUS一级菜单，再按设置键，进入SAVE界面，按确定键，进入no界面，再按向下键，进入yes界面，按确定键，保存参数修改并进入主界面；5）设置通讯地址：重复步骤1，进入Addr二级菜单，按确定键，进入地址修改界面，配合使用向上（移位）和向下键（修改），将地址由0001修改为需要的值，按确定键，返回Addr二级菜单；6）保存配置：按设置键，返回BUS一级菜单，再按设置键，进入SAVE界面，按确定键，进入no界面，再按向下键，进入yes界面，按确定键，保存地址参数修改并进入主界面。
安科瑞PZ80-E4/C 参数设定
进入编程模式：
测量状态下按SET键第一级菜单显示PASS，按回车键后第三级菜单显示9999，按右键显示密码为0001，按回车键进入编程模式。
设定基本参数：
1）进入编程模式后第一级菜单显示SYS，按右键显示In，按回车键，第二级菜单显示LinE，该参数为输入网络（三相三线3P3L，三相四线3P4L）,按回车键进入，按左右键修改为3P4L，按回车键确定；2）按SET键返回第二级菜单，按右键第二级菜单显示In.U，该参数为电压范围（100、400），按回车键进入，按左右键修改为400，按回车键确定；
3）按SET键返回第二级菜单，按右键第二级菜单显示In.I，该参数为电流范围（1、5），按回车键进入，按左右键修改为5，按回车键确定；
4）按SET键返回第二级菜单，按右键第二级菜单显示In.Pt，该参数为电压比（1~9999），按回车键进入，按左右键修改为1，按回车键确定；
5）按SET键返回第二级菜单，按右键第二级菜单显示In.Ct，该参数为电流比（1~9999），按回车键进入，按左右键修改为电流互感器倍率，按回车键确定；
按SET键两次返回第一级菜单显示In，按右键显示buS，修改通讯
参数：
1）按回车键第二级菜单显示Addr，该参数为电表地址（1~247），按回车键进入，按左右键修改电表地址，按回车键确认；
2）按SET键返回第二级菜单，按右键第二级菜单显示bAUd，该参数为通讯波特率（4800、9600、19200、38400），按回车键进入，按左右键修改为9600，按回车键确定；
保存设定参数：
按SET键返回，当第一级菜单显示SA VE，第二级菜单显示YES，此时按回车键确认，保存参数设置。
