钻井井控装置节流压井管汇2011井控培训课件井控装置教案之-节流压井管汇节流压井管汇概述2011井控培训课件井控装置教案之-节流压井管汇☐井控管汇的定义：☐在井控压井作业中，需要借助一套装有可调节节流阀的专用管汇给井内施加一定的回压，并通过管汇控制井内各种液体的流动或改变流动路线，这套专用管汇就叫井控管汇。

☐井控管汇的组成：☐井控管汇包括节流管汇、压井管汇、防喷管汇、放喷管汇等。

节流压井管汇是成功控制井涌、溢流等实施油气压力控制的可靠和必备的设备。

☐节流管汇主要由节流阀、平板阀、五通、汇流管、缓冲管和压力表等组成。

流动节流管汇还配有液控箱、阀位变送器、气动压力变送器等。

☐压井管汇主要由单流阀、平板阀、三通和压力表等组成。

节流压井管汇概述2011井控培训课件井控装置教案之-节流压井管汇☐节流压井管汇的作用☐当井涌关井后，利用节流阀启、闭程度的不同，控制一定的套管压力，维持一定的井底压力，避免地层流体进一步流入井中。

☐当不能通过钻具进行正常循环时，可通过压井管汇向井中泵入钻井液，以便恢复和重建井底压力平衡。

节流压井管汇概述2011井控培训课件井控装置教案之-节流压井管汇节流压井管汇概述2011井控培训课件井控装置教案之-节流压井管汇阀门编号单四通：2、3；双四通：2、3、5、6单四通：1、4；双四通：2、3、5、6J2a、J2b、J3a、J5、J6a、J7、J8J1、J12、J4J9、J11、J6b、J10、J3bY2、Y42011井控装置教案之-节流压井管汇节流压井管汇的功用2011井控培训课件井控装置教案之-节流压井管汇☐节流管汇的功用☐通过节流管汇的节流作用实施压井作业，替换出井内被污染的钻井液。

同时控制井口套管压力与立管压力，恢复钻井液柱对井底的压力控制，控制溢流。

☐通过节流阀的泄压作用，降低井口 压力，实现软关井。

☐通过放喷阀的大量泄流作用降低井口 套管压力，保护井口防喷器组。

☐起分流放喷作用，将溢流物引出井场以外，防止井场着火和人员中毒，确保钻井安全。

节流压井管汇操作规程节流压井管汇操作规程节流压井管汇是实施油气井压力控制技术必不可少的井控设备，在井下作业过程中，为了防止因操作不当或保养不到位，致使节流压井管汇损坏，特制订本操作规程。

一、节流压井管汇的安装1、节流、压井管汇安装在井口四通两侧。

2、放喷管线安装在当地风向的下风方向，接出井口30m以外。

3、压井管线安装在当地上风方向的套管闸门上。

4、放喷管线通径不小于50mm，放喷闸门距井口3m以外。

5、节流管汇必须安装高低压力表装置。

二、节流管汇操作规程（一）、节流管汇工作原理手动节流阀由人转动手轮控制节流阀开启程度，液动节流阀由液动控制箱控制节流阀开启程度，控制节流阀开启程度即可控制关井套压、立压的变化。

节流管汇的功用有以下2方面1、经过节流阀的泄压作用降低井口压力，实现“软关井”；2、经过直通防喷阀通道大量泄液（气），降低井口套管压力，保护井口防喷器组，并将溢流物引出井场以外，防止井场着火和人员中毒，确保井下作业安全。

（二）、节流管汇操作步骤1、节流操作首先关闭主通径第一个平板阀J1，然后按先后顺序，关闭平板阀J3、J6、J7、J9、J11，打开平板阀J4、J8、J10，形成节流通道后（也能够选择另外一翼为通道，视现场情况选择），打开平板阀J1，经过节流阀J5起到泄压降低井口压力，实现“软关井”。

见附图1注意：其中一翼形成节流通道后，另外一翼为备用通道。

2、放喷操作首先关闭主通径平板阀J1，然后按先后顺序，关闭平板阀J3、J4、J6、J8、J9、J11，打开平板阀J7、J10，然后打开平板阀J1，形成放喷通道。

经过防喷通道大量泄液（气），降低井口套管压力，保护井口防喷器组。

见附图2三、压井管汇操作规程（一）压井管汇工作原理当用全封闸板全封井口时，经过压井管汇上连接高压泵使压井液经单流阀进入井筒，实施压井作业。

压井管汇的功用1、全封闸板关井时，经过压井管汇向井内强行泵入压井液，实现压井作业。

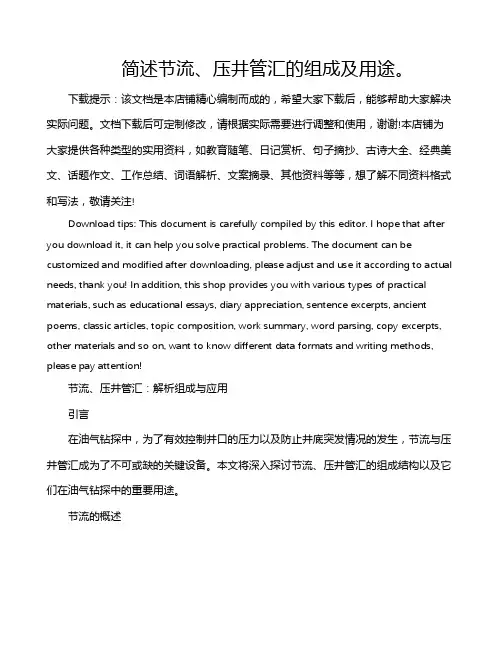

简述节流、压井管汇的组成及用途。

下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!节流、压井管汇：解析组成与应用引言在油气钻探中，为了有效控制井口的压力以及防止井底突发情况的发生，节流与压井管汇成为了不可或缺的关键设备。

节流压井管汇操作规程节流压井管汇是实施油气井压力控制技术必不可少的井控设备，在井下作业过程中，为了防止因操作不当或保养不到位，致使节流压井管汇损坏，特制订本操作规程。

一、节流压井管汇的安装1、节流、压井管汇安装在井口四通两侧。

2、放喷管线安装在当地风向的下风方向，接出井口30m以外。

3、压井管线安装在当地上风方向的套管闸门上。

4、放喷管线通径不小于50mm，放喷闸门距井口3m以外。

5、节流管汇必须安装高低压力表装置。

二、节流管汇操作规程（一）、节流管汇工作原理手动节流阀由人转动手轮控制节流阀开启程度，液动节流阀由液动控制箱控制节流阀开启程度，控制节流阀开启程度即可控制关井套压、立压的变化。

节流管汇的功用有以下2方面1、通过节流阀的泄压作用降低井口压力，实现“软关井”；2、通过直通防喷阀通道大量泄液（气），降低井口套管压力，保护井口防喷器组，并将溢流物引出井场以外，防止井场着火和人员中毒，确保井下作业安全。

（二）、节流管汇操作步骤1、节流操作首先关闭主通径第一个平板阀J1，然后按先后顺序，关闭平板阀J3、J6、J7、J9、J11，打开平板阀J4、J8、J10，形成节流通道后（也可以选择另外一翼为通道，视现场情况选择），打开平板阀J1，通过节流阀J5起到泄压降低井口压力，实现“软关井”。

见附图1注意：其中一翼形成节流通道后，另外一翼为备用通道。

2、放喷操作首先关闭主通径平板阀J1，然后按先后顺序，关闭平板阀J3、J4、J6、J8、J9、J11，打开平板阀J7、J10，然后打开平板阀J1，形成放喷通道。

通过防喷通道大量泄液（气），降低井口套管压力，保护井口防喷器组。

见附图2三、压井管汇操作规程（一）压井管汇工作原理当用全封闸板全封井口时，通过压井管汇上连接高压泵使压井液经单流阀进入井筒，实施压井作业。

压井管汇的功用1、全封闸板关井时，通过压井管汇向井内强行泵入压井液，实现压井作业。

2、发生井喷时，通过压井管汇向井内强行泵入清水，防止燃烧起火。

节流压井管汇操作规程节流压井管汇是实施油气井压力控制技术必不可少的井控设备，在井下作业过程中，为了防止因操作不当或保养不到位，致使节流压井管汇损坏，特制订本操作规程。

节流压井管汇的安装1、节流、压井管汇安装在井口四通两侧。

2、放喷管线安装在当地风向的下风方向，接出井口30m以外。

3、压井管线安装在当地上风方向的套管闸门上。

4、放喷管线通径不小于50mm，放喷闸门距井口3m以外。

5、节流管汇必须安装高低压力表装置。

二、节流管汇操作规程（一）、节流管汇工作原理手动节流阀由人转动手轮控制节流阀开启程度，液动节流阀由液动控制箱控制节流阀开启程度，控制节流阀开启程度即可控制关井套压、立压的变化。

节流管汇的功用有以下2方面1、通过节流阀的泄压作用降低井口压力，实现“软关井”；2、通过直通防喷阀通道大量泄液（气），降低井口套管压力，保护井口防喷器组，并将溢流物引出井场以外，防止井场着火和人员中毒，确保井下作业安全。

（二）、节流管汇操作步骤1、节流操作首先关闭主通径第一个平板阀J1，然后按先后顺序，关闭平板阀J3、J6、J7、J9、J11，打开平板阀J4、J8、J10，形成节流通道后（也可以选择另外一翼为通道，视现场情况选择），打开平板阀J1，通过节流阀J5起到泄压降低井口压力，实现“软关井”。

见附图1注意：其中一翼形成节流通道后，另外一翼为备用通道。

放喷操作首先关闭主通径平板阀J1，然后按先后顺序，关闭平板阀J3、J4、J6、J8、J9、J11，打开平板阀J7、J10，然后打开平板阀J1，形成放喷通道。

通过防喷通道大量泄液（气），降低井口套管压力，保护井口防喷器组。

见附图2三、压井管汇操作规程（一）压井管汇工作原理当用全封闸板全封井口时，通过压井管汇上连接高压泵使压井液经单流阀进入井筒，实施压井作业。

压井管汇的功用1、全封闸板关井时，通过压井管汇向井内强行泵入压井液，实现压井作业。

2、发生井喷时，通过压井管汇向井内强行泵入清水，防止燃烧起火。

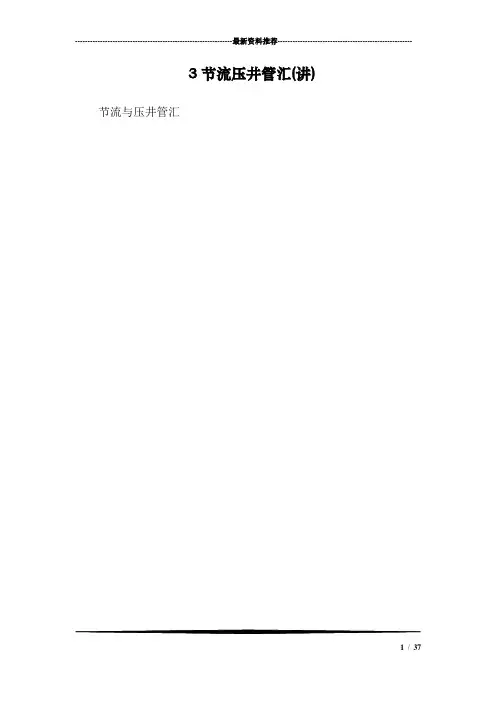

---------------------------------------------------------------最新资料推荐------------------------------------------------------3节流压井管汇(讲)节流与压井管汇1/ 37第五章节流与压井管汇? ? ? ? ? ?节流与压井管汇的概念及作用节流与压井管汇的组成工作压力与公称通径节流压井管汇的组合型式节流管汇压井管汇ZPEB---------------------------------------------------------------最新资料推荐------------------------------------------------------ §5-1节流与压井管汇的作用什么是节流与压井管汇?是一套装有可调节流阀的专用管汇。

压井作业时通过调节节流阀给进内施加一定的回压并通过管汇约束井内流体，使井内流体在控制下流动或改变流动方向。

ZPEB3/ 37§5-2节流与压井管汇的组成节流、压井管汇的位置位置---------------------------------------------------------------最新资料推荐------------------------------------------------------ §5-1节流与压井管汇的作用节流与压井管汇的作用当井涌关井后，利用节流阀启、闭程度的不同，控制一定的套管压力，维持一定的井底压力，避免地层流体进一步流入井中。

当不能通过钻具进行正常循环时，可通过压井管汇向井中泵入钻井液，以便恢复和重建井底压力平衡。

ZPEB5/ 37§5-2节流与压井管汇的组成节流、压井管汇的组成关开开开开缓冲管阀门：1、2、5、6、10、 12常关；其它常开ZPEB---------------------------------------------------------------最新资料推荐------------------------------------------------------ §5-2节流与压井管汇的组成节流、压井管汇阀门编号1234单四通井口管汇2 15 63478ZPEB7/ 37§5-2节流与压井管汇的组成管汇投入工作，只需开启5号阀，井液就由井口流经五通、节流阀进入气体分离器。
