第六章 节流与压井管汇

钻井井控装置节流压井管汇2011井控培训课件井控装置教案之-节流压井管汇节流压井管汇概述2011井控培训课件井控装置教案之-节流压井管汇☐井控管汇的定义：☐在井控压井作业中，需要借助一套装有可调节节流阀的专用管汇给井内施加一定的回压，并通过管汇控制井内各种液体的流动或改变流动路线，这套专用管汇就叫井控管汇。

☐井控管汇的组成：☐井控管汇包括节流管汇、压井管汇、防喷管汇、放喷管汇等。

节流压井管汇是成功控制井涌、溢流等实施油气压力控制的可靠和必备的设备。

☐节流管汇主要由节流阀、平板阀、五通、汇流管、缓冲管和压力表等组成。

流动节流管汇还配有液控箱、阀位变送器、气动压力变送器等。

☐压井管汇主要由单流阀、平板阀、三通和压力表等组成。

节流压井管汇概述2011井控培训课件井控装置教案之-节流压井管汇☐节流压井管汇的作用☐当井涌关井后，利用节流阀启、闭程度的不同，控制一定的套管压力，维持一定的井底压力，避免地层流体进一步流入井中。

☐当不能通过钻具进行正常循环时，可通过压井管汇向井中泵入钻井液，以便恢复和重建井底压力平衡。

节流压井管汇概述2011井控培训课件井控装置教案之-节流压井管汇节流压井管汇概述2011井控培训课件井控装置教案之-节流压井管汇阀门编号单四通：2、3；双四通：2、3、5、6单四通：1、4；双四通：2、3、5、6J2a、J2b、J3a、J5、J6a、J7、J8J1、J12、J4J9、J11、J6b、J10、J3bY2、Y42011井控装置教案之-节流压井管汇节流压井管汇的功用2011井控培训课件井控装置教案之-节流压井管汇☐节流管汇的功用☐通过节流管汇的节流作用实施压井作业，替换出井内被污染的钻井液。

同时控制井口套管压力与立管压力，恢复钻井液柱对井底的压力控制，控制溢流。

☐通过节流阀的泄压作用，降低井口 压力，实现软关井。

☐通过放喷阀的大量泄流作用降低井口 套管压力，保护井口防喷器组。

☐起分流放喷作用，将溢流物引出井场以外，防止井场着火和人员中毒，确保钻井安全。

节流压井管汇操作规程节流压井管汇操作规程节流压井管汇是实施油气井压力控制技术必不可少的井控设备，在井下作业过程中，为了防止因操作不当或保养不到位，致使节流压井管汇损坏，特制订本操作规程。

一、节流压井管汇的安装1、节流、压井管汇安装在井口四通两侧。

2、放喷管线安装在当地风向的下风方向，接出井口30m以外。

3、压井管线安装在当地上风方向的套管闸门上。

4、放喷管线通径不小于50mm，放喷闸门距井口3m以外。

5、节流管汇必须安装高低压力表装置。

二、节流管汇操作规程（一）、节流管汇工作原理手动节流阀由人转动手轮控制节流阀开启程度，液动节流阀由液动控制箱控制节流阀开启程度，控制节流阀开启程度即可控制关井套压、立压的变化。

节流管汇的功用有以下2方面1、经过节流阀的泄压作用降低井口压力，实现“软关井”；2、经过直通防喷阀通道大量泄液（气），降低井口套管压力，保护井口防喷器组，并将溢流物引出井场以外，防止井场着火和人员中毒，确保井下作业安全。

（二）、节流管汇操作步骤1、节流操作首先关闭主通径第一个平板阀J1，然后按先后顺序，关闭平板阀J3、J6、J7、J9、J11，打开平板阀J4、J8、J10，形成节流通道后（也能够选择另外一翼为通道，视现场情况选择），打开平板阀J1，经过节流阀J5起到泄压降低井口压力，实现“软关井”。

见附图1注意：其中一翼形成节流通道后，另外一翼为备用通道。

2、放喷操作首先关闭主通径平板阀J1，然后按先后顺序，关闭平板阀J3、J4、J6、J8、J9、J11，打开平板阀J7、J10，然后打开平板阀J1，形成放喷通道。

经过防喷通道大量泄液（气），降低井口套管压力，保护井口防喷器组。

见附图2三、压井管汇操作规程（一）压井管汇工作原理当用全封闸板全封井口时，经过压井管汇上连接高压泵使压井液经单流阀进入井筒，实施压井作业。

压井管汇的功用1、全封闸板关井时，经过压井管汇向井内强行泵入压井液，实现压井作业。

简述节流、压井管汇的组成及用途。

下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!节流、压井管汇：解析组成与应用引言在油气钻探中，为了有效控制井口的压力以及防止井底突发情况的发生，节流与压井管汇成为了不可或缺的关键设备。

节流压井管汇操作规程节流压井管汇是实施油气井压力控制技术必不可少的井控设备，在井下作业过程中，为了防止因操作不当或保养不到位，致使节流压井管汇损坏，特制订本操作规程。

一、节流压井管汇的安装1、节流、压井管汇安装在井口四通两侧。

2、放喷管线安装在当地风向的下风方向，接出井口30m以外。

3、压井管线安装在当地上风方向的套管闸门上。

4、放喷管线通径不小于50mm，放喷闸门距井口3m以外。

5、节流管汇必须安装高低压力表装置。

二、节流管汇操作规程（一）、节流管汇工作原理手动节流阀由人转动手轮控制节流阀开启程度，液动节流阀由液动控制箱控制节流阀开启程度，控制节流阀开启程度即可控制关井套压、立压的变化。

节流管汇的功用有以下2方面1、通过节流阀的泄压作用降低井口压力，实现“软关井”；2、通过直通防喷阀通道大量泄液（气），降低井口套管压力，保护井口防喷器组，并将溢流物引出井场以外，防止井场着火和人员中毒，确保井下作业安全。

（二）、节流管汇操作步骤1、节流操作首先关闭主通径第一个平板阀J1，然后按先后顺序，关闭平板阀J3、J6、J7、J9、J11，打开平板阀J4、J8、J10，形成节流通道后（也可以选择另外一翼为通道，视现场情况选择），打开平板阀J1，通过节流阀J5起到泄压降低井口压力，实现“软关井”。

见附图1注意：其中一翼形成节流通道后，另外一翼为备用通道。

2、放喷操作首先关闭主通径平板阀J1，然后按先后顺序，关闭平板阀J3、J4、J6、J8、J9、J11，打开平板阀J7、J10，然后打开平板阀J1，形成放喷通道。

通过防喷通道大量泄液（气），降低井口套管压力，保护井口防喷器组。

见附图2三、压井管汇操作规程（一）压井管汇工作原理当用全封闸板全封井口时，通过压井管汇上连接高压泵使压井液经单流阀进入井筒，实施压井作业。

压井管汇的功用1、全封闸板关井时，通过压井管汇向井内强行泵入压井液，实现压井作业。

2、发生井喷时，通过压井管汇向井内强行泵入清水，防止燃烧起火。

节流压井管汇操作规程节流压井管汇是实施油气井压力控制技术必不可少的井控设备，在井下作业过程中，为了防止因操作不当或保养不到位，致使节流压井管汇损坏，特制订本操作规程。

节流压井管汇的安装1、节流、压井管汇安装在井口四通两侧。

2、放喷管线安装在当地风向的下风方向，接出井口30m以外。

3、压井管线安装在当地上风方向的套管闸门上。

4、放喷管线通径不小于50mm，放喷闸门距井口3m以外。

5、节流管汇必须安装高低压力表装置。

二、节流管汇操作规程（一）、节流管汇工作原理手动节流阀由人转动手轮控制节流阀开启程度，液动节流阀由液动控制箱控制节流阀开启程度，控制节流阀开启程度即可控制关井套压、立压的变化。

节流管汇的功用有以下2方面1、通过节流阀的泄压作用降低井口压力，实现“软关井”；2、通过直通防喷阀通道大量泄液（气），降低井口套管压力，保护井口防喷器组，并将溢流物引出井场以外，防止井场着火和人员中毒，确保井下作业安全。

（二）、节流管汇操作步骤1、节流操作首先关闭主通径第一个平板阀J1，然后按先后顺序，关闭平板阀J3、J6、J7、J9、J11，打开平板阀J4、J8、J10，形成节流通道后（也可以选择另外一翼为通道，视现场情况选择），打开平板阀J1，通过节流阀J5起到泄压降低井口压力，实现“软关井”。

见附图1注意：其中一翼形成节流通道后，另外一翼为备用通道。

放喷操作首先关闭主通径平板阀J1，然后按先后顺序，关闭平板阀J3、J4、J6、J8、J9、J11，打开平板阀J7、J10，然后打开平板阀J1，形成放喷通道。

通过防喷通道大量泄液（气），降低井口套管压力，保护井口防喷器组。

见附图2三、压井管汇操作规程（一）压井管汇工作原理当用全封闸板全封井口时，通过压井管汇上连接高压泵使压井液经单流阀进入井筒，实施压井作业。

压井管汇的功用1、全封闸板关井时，通过压井管汇向井内强行泵入压井液，实现压井作业。

2、发生井喷时，通过压井管汇向井内强行泵入清水，防止燃烧起火。

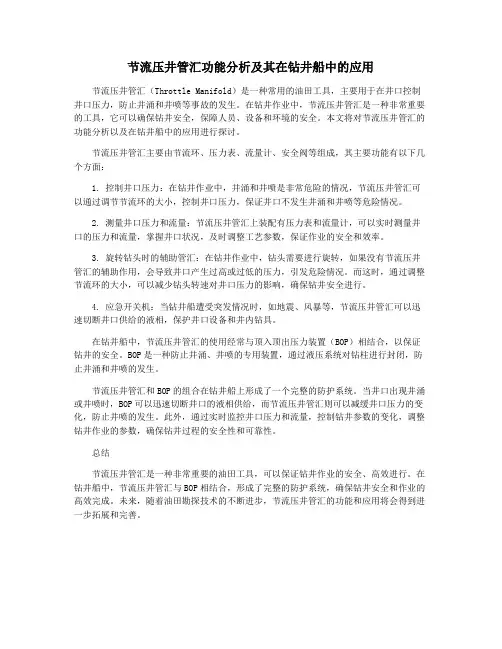

节流压井管汇功能分析及其在钻井船中的应用节流压井管汇（Throttle Manifold）是一种常用的油田工具，主要用于在井口控制井口压力，防止井涌和井喷等事故的发生。

在钻井作业中，节流压井管汇是一种非常重要的工具，它可以确保钻井安全，保障人员、设备和环境的安全。

本文将对节流压井管汇的功能分析以及在钻井船中的应用进行探讨。

节流压井管汇主要由节流环、压力表、流量计、安全阀等组成，其主要功能有以下几个方面：1. 控制井口压力：在钻井作业中，井涌和井喷是非常危险的情况，节流压井管汇可以通过调节节流环的大小，控制井口压力，保证井口不发生井涌和井喷等危险情况。

2. 测量井口压力和流量：节流压井管汇上装配有压力表和流量计，可以实时测量井口的压力和流量，掌握井口状况，及时调整工艺参数，保证作业的安全和效率。

3. 旋转钻头时的辅助管汇：在钻井作业中，钻头需要进行旋转，如果没有节流压井管汇的辅助作用，会导致井口产生过高或过低的压力，引发危险情况。

而这时，通过调整节流环的大小，可以减少钻头转速对井口压力的影响，确保钻井安全进行。

4. 应急开关机：当钻井船遭受突发情况时，如地震、风暴等，节流压井管汇可以迅速切断井口供给的液相，保护井口设备和井内钻具。

在钻井船中，节流压井管汇的使用经常与顶入顶出压力装置（BOP）相结合，以保证钻井的安全。

BOP是一种防止井涌、井喷的专用装置，通过液压系统对钻柱进行封闭，防止井涌和井喷的发生。

节流压井管汇和BOP的组合在钻井船上形成了一个完整的防护系统。

当井口出现井涌或井喷时，BOP可以迅速切断井口的液相供给，而节流压井管汇则可以减缓井口压力的变化，防止井喷的发生。

此外，通过实时监控井口压力和流量，控制钻井参数的变化，调整钻井作业的参数，确保钻井过程的安全性和可靠性。

总结节流压井管汇是一种非常重要的油田工具，可以保证钻井作业的安全、高效进行。

在钻井船中，节流压井管汇与BOP相结合，形成了完整的防护系统，确保钻井安全和作业的高效完成。

井控设备（复习思考题）第一章井控设备概述1、什么叫井控设备？答：井控设备是实施油气井压力控制技术的一整套专用设备、仪表与工具。

2、井控设备有哪些功用？答：（1）预防井喷。

保持井筒内泥浆井掖柱压力始终略大于地层压力，防止井喷条件的形成。

（2）及时发现溢流。

对油气井进行监测，以便尽早发现井喷预兆，尽早采取控制措施。

（3）迅速控制井喷。

溢流、井涌、井喷发生后，迅速关井，实施压井作业，对油气井重新建立压力控制。

（4）处理复杂情况。

在油气井失控的情况下，进行灭火抢险等处理作业。

3、井控设备都包括哪些设备？答：井控设备包括以下设备、仪表与工具：（1）井口防喷器组—环形防喷器、闸板防喷器、四通等；（2）井口防喷器—环形防喷器、闸板防喷器、四通等；（3）节流与压井管汇；（4）钻具内防喷工具—方钻杆球阀、钻杆回压凡尔、投入式单向阀；（5）加重钻井液装置—重晶石粉混合漏斗装置、重晶石粉气动下料装置；（6）起钻灌注钻井液装置（7）钻井液气动分离器；（8）监测仪表—泥浆罐液面监测仪、甲烷、硫化氢检测仪。

4、你们油气田井队所配备的井控设备都有哪些？5、为什么老式手动防喷器都已由液压防喷器所代替？答：由于手动开关费力；关井耗时多；耐压低；故障多；经常在紧急关井时封不住井而引起井喷失控，因此这种旧式手动防喷器皆已淘汰而以液压防喷器代替。

6、液压闸板防喷器利用液压能够在几秒内实现封井？答：闸板防喷器利用液压能够在3-8s内实现关井。

7、环形防喷器利用液压能够在几秒内实现封井？答：环形防喷器利用液压能够在30s以内实现关井。

8 我国液压防喷器的压力等级共分哪几种？答：共分为5级，即：14MPa 、21 MPa、35 MPa、70 MPa、105 MPa9、我国液压防喷器的公称通经共分几种？常用哪几种？答：共分为9种，即：180mm、230mm、280mm、346mm 426mm、476mm、 528mm、540mm、680mm。

节流与压井管汇1. 节流节流是海洋上油井开发过程中的一项重要技术，旨在控制井口产油量，以维持油井稳定运营并延长产能寿命。

节流系统由节流阀、控制阀和适配器等组成，能够根据需要调整油井的产油量。

在高效开发海洋油田的同时，节流技术也能帮助减少过剩石油的浪费，保护环境，提高能源利用效率。

1.1 节流系统的原理节流系统的原理是通过调节节流阀的开度和控制阀的工作状态，控制油井产油量。

节流阀根据压力和流量的变化自动调节开度，以维持设定的产油量。

控制阀则根据设定的参数信号，调节节流阀的工作状态，实现产油量的调控。

1.2 节流系统的应用节流系统广泛应用于海洋油井开发中，可以有效控制油井产油量，维持油井的正常运行。

节流系统也适用于调控不同类型的油井，如含水油井、气井等，具有很高的适应性和灵活性。

2. 压井管汇压井管汇是钻井作业中的一种常见设备，用于进行井控作业，及时处理井口的突发情况，保障井口安全。

压井管汇由管汇工作台、压井泵、回流泵等组成，可以通过调节压力和流量进行压井作业。

2.1 压井工艺压井工艺是指在井控作业中，根据井口情况和需求，通过控制压井管汇的工作参数，进行压井操作。

具体压井工艺包括：套管压井、喷泥压井、插管压井等。

通过调节压力和泵入液体，达到井口压力平衡，控制井口气体和液体的流动，解决井口异常情况。

2.2 压井管汇的功能压井管汇的主要功能是进行井控作业，包括：•压井操作：通过调节压力和流量，对井口进行压井，控制井内压力，解决井口异常情况，保护井口安全。

•回流作业：将压井液体和井内油气通过回流泵回流至地面，避免井内的压力过高，导致井口事故。

•压裂作业：在井控作业完成后，压井管汇可以进行压裂作业，提高井口产量，增加油气采集效率。

节流与压井管汇是海洋油井开发过程中的两项重要技术。

节流系统可以帮助控制油井产油量，保持油井正常运行，并减少能源浪费。

压井管汇则是进行井控作业的关键设备，通过调节压力和流量，解决井口突发情况，保障井口安全。

节流压井管汇产品使用说明书上海神开采油设备有限公司产品使用说明书1.用途：1.1.在钻井时,节流放喷管汇与压井管汇分别连接在防喷器的二侧 , 开关管汇上的平板阀和调节节流阀开度大小能实现节流循环和放喷，并可调节钻压与套压的压差，是平衡钻井或欠平衡钻井的配套工具。

1.2. 在钻井过程中，当井涌或井喷发生时可打开节流管汇边路放喷，也可通过打开中路平板闸阀直接放喷泄压。

1.3. 来自压井泥浆泵的高压泥浆通过压井管汇进入套管可以控制井喷和井涌。

1.4. 节流和压井管汇是钻井必备的配套设备。

2.基本参数:2.1. 工作压力：5000Psi2.2. 工作介质：原油（气）、泥浆、硫化氢、二氧化碳。

2.3. 公称通径：2.3.1. 主通径：4-1/16”2.3.2. 旁通径：2-9/16”2.4. 温度级别：PU2.5. 材料级别：EE2.6. 制造级别: PSL32.7. 制造规范: API SPEC 6A、API SPEC16C。

3.节流与压井管汇型号表示方法：JG – XX – XXX – XX企业产品编号最大工作压力 MPa 立式管汇加 L节流控制方式液动控制以Y 表示手动控制以S 表示气动控制以 Q 表示节流管汇代号YG – XX – XX企业产品编号最大工作压力MPa 立式管汇加 L压井管汇代号4.节流与压井管汇型号表示示例：JG – SY – 35 – 00E企业产品编号最大工作压力 35MPa 立式管汇节流控制方式手动、液动节流阀节流管汇汉语拼音代号YG – 35 – 00E-II企业产品编号最大工作压力35MPa压井管汉语拼音代号5. 节流与压井管汇结构简介：5.1. 节流管汇装置一般是有主放喷管线、左右二路节流管线和汇流管等组成 ,中路放喷管线一般由两个平板阀组成，它与泥浆池相连,两侧边路管线一般各有三个平板阀与一个节流阀组成，每一路都可以单独使用, 汇流管的一端与钻井液分离器相连，另一端与泥浆池相连。

节流压井管汇功能分析及其在钻井船中的应用
节流压井管汇是一种用于控制井口压力的设备，广泛应用于钻井作业中。

它由节流阀、油田管线、压力表、溢流罐和其他附件组成。

下面，将对节流压井管汇的功能及其在钻井
船中的应用进行分析。

节流压井管汇具有控制井口压力的功能。

在钻井作业中，由于地层形状、钻井液的流
动情况等原因，井口压力可能会超过设计压力范围，这将对钻井设备和作业人员的安全造
成威胁。

节流压井管汇通过设置不同的节流口，可以调节钻井液的流量，从而控制井口压力，保证作业的安全进行。

节流压井管汇还具有监测井口压力的功能。

通过在节流压井管汇上设置压力表，可以
实时监测井口压力的变化情况。

当井口压力过高或过低时，可以及时采取措施进行调整，
保证钻井作业的稳定进行。

节流压井管汇还可用于钻井废弃液的处理。

在钻井作业中，会产生大量的废弃液，如
果不及时处理会对环境造成污染。

节流压井管汇通过设置溢流罐，可以将废弃液通过管线
输送到指定的处理设备，实现钻井废弃液的安全处理。

在钻井船中，节流压井管汇起到了至关重要的作用。

钻井船是一种移动式的钻井平台，需要在海上进行钻井作业。

由于海上环境的复杂性和不确定性，钻井船上的压力控制显得
尤为重要。

节流压井管汇可以在钻井船上快速安装和拆卸，对钻井作业中的井口压力进行
实时控制和监测，保证作业的安全。

节流管汇和压井管汇第一节节流管汇1.概述在油气井钻进中，井筒中的泥浆一旦被地层流体所污染，就会使泥浆静液柱压力和地层压力之间的平衡关系遭到破坏，导致溢流或井涌。

当需循环出被污染的泥浆，或泵入性能经调整的加重泥浆压井，以便重建此平衡关系时，在防喷器关闭的条件下，利用节流阀的开关控制一定的套压，来维持稳定的井底压力，避免地层流体的进一步流入。

这套专用管汇称为节流管汇。

作用：a.通过节流阀的节流作用实施压井作业，替换出井里被污染的泥浆同时控制井口套管压力与立管压力，恢复泥浆液柱对井底的压力控制，制止溢流。

b.通过节流阀泄压作用，降低井口压力，实现“软关井”c.通过放喷阀的大量泄流作用，将溢流物引出井场以外，降低井口套管压力，防止井场着火和人员中毒，保护井口防喷器组，确保钻井安全。

2.类型及表方法2.1.节流管汇按使用分钻井节流管汇和试油节流管汇。

a.钻井节流管汇：●上游是105MPa，下游是70MPa的节流管汇、（见图--）●上游是70MPa，下游是35MPa的节流管汇、（见图--）●上、下游都是35MPa的节流管汇。

（见图--）●上、下游70MPa的欠平衡（全70）节流管汇。

（见图--）b.试油管汇只有通径65mm，上游是70MPa、下游是35Mpa的节流管汇。

（见图--）2.1.1.按液动节流阀的数目分：●单液动节流管汇、（见图--）●双液动节流管汇、（见图--）●多级节流管汇、（见图--）2.1.2.按生产厂家分：●金湖●重庆新泰●信得●美国卡麦隆●美国WOM公司生●美国歇福尔公司2.2.节流管汇的表示方法如：JG-70MPa表示上下游压力为70MPa的，有一只液动节流阀的钻井节流管汇。

如：JG-70MPa表示上下游压力为70MPa的，有一只液动节流阀的钻井节流管汇。

2.3.技术参数3.节流管汇的工作原理及结构特点3.1.工作原理该装置主要以手动平板阀为主，手动平板阀和手动节流阀均靠手轮带动阀杆旋转（液动节流阀靠节流管汇控制箱储存的压力油通过三位四能换向阀换向），从而使阀板上、下移动，以开启、关闭通道或使阀芯前、后移动来调节节流通道，达到开关或调节介质流量的目的。
