单模和多模光纤的特点和应用

少模光纤与多模光纤光纤作为现代通信领域中不可或缺的基础设施，其应用范围和种类也越来越多样化。

其中，少模光纤和多模光纤是两种常见的光纤类型。

本文将对这两种光纤的特点、应用和优缺点进行介绍。

一、少模光纤少模光纤（Single-mode Fiber，SMF）是一种具有较小芯径的光纤，其芯径通常在8-10μm之间。

由于其芯径较小，使光线沿着纤芯路径传输时只存在一条光路，因此称为单模光纤。

单模光纤在光纤通信中应用广泛，尤其在长距离高速传输中更为普遍。

单模光纤的特点在于其传输的光信号只有一个模式，因此信号传输速度快、距离远、信噪比高、衰减小。

单模光纤的传输距离可达到数十公里甚至上百公里，同时其信号传输速度也可达到数十Gbps。

这些特点使得单模光纤广泛应用于长距离光纤通信、数据中心和网络骨干等领域。

尽管单模光纤具有许多优点，但其也存在一些缺点。

首先，单模光纤的制作和接口技术相对复杂，成本较高。

其次，由于其芯径较小，其传输光线对光纤弯曲的容忍度较低，因此在安装和维护过程中需要更加小心谨慎。

二、多模光纤多模光纤（Multi-mode Fiber，MMF）是一种芯径较大的光纤，其芯径通常在50-100μm之间，光线在传输过程中会经过多个模式。

多模光纤广泛应用于短距离的数据传输中，如办公室局域网、数据中心等。

多模光纤的特点在于其芯径较大，能够容纳多条光路，因此其信号传输距离较短，同时其信号传输速度也较慢。

多模光纤的传输距离通常不超过2公里，其信号传输速度一般在Gbps级别。

多模光纤的制作和接口技术相对简单，成本较低，因此在短距离数据传输领域中应用广泛。

但是，由于其信号传输距离较短，因此在长距离数据传输中使用多模光纤需要进行光衰减补偿，同时其信号传输速度也无法满足高速数据传输的需求。

三、少模光纤和多模光纤的比较1.传输距离：单模光纤的传输距离远，多模光纤的传输距离短。

2.信号传输速度：单模光纤的信号传输速度快，多模光纤的信号传输速度慢。

单模光纤与多模光纤的比较分析光纤通信是一种以光信号传输信息的高速通信技术，而光纤则是其中最为关键的组成部分。

根据光在光纤中传播的方式不同，可以将光纤分为单模光纤和多模光纤。

本文将对单模光纤和多模光纤进行比较分析，从而更好地理解它们的特点和适用场景。

1. 光纤结构单模光纤和多模光纤在结构上存在一些差异。

单模光纤的纤芯（核心部分）较细，通常为9/125μm（直径/折射率），而多模光纤的纤芯较粗，通常为50/125μm或62.5/125μm。

另外，单模光纤的覆层（纤芯外的绝缘层）也较细，而多模光纤的覆层较厚。

2. 传输模式单模光纤和多模光纤在信号传输时采用的光模式不同。

单模光纤只传输一条光线，光信号沿直线传播，因此可以实现更远距离的传输，信号衰减较小。

而多模光纤则传输多条光线，光信号呈现多个模式，容易受到色散和衰减的影响，因此传输距离较短。

3. 传输速度由于传输模式的差异，单模光纤和多模光纤在传输速度上也存在一定的差异。

单模光纤的传输速度较高，可以达到几个Tbps（每秒百万兆位）级别，适用于高速通信和长距离传输。

而多模光纤的传输速度较低，一般在几个Gbps（每秒十亿位）级别，适用于短距离和低速通信。

4. 插入损耗插入损耗是指信号在光纤传输过程中发生的损耗，是评估光纤质量的重要指标。

单模光纤的插入损耗较低，一般在0.2dB/km以下，而多模光纤的插入损耗较高，一般在3dB/km左右。

因此，在长距离传输和高要求的应用中，单模光纤更能保证信号质量。

5. 适用场景基于以上的特点比较，单模光纤和多模光纤适用于不同的场景。

单模光纤适用于需要高速、长距离传输的应用，如国际通信、长距离电话线路和光纤到户等。

多模光纤适用于短距离和低速通信，如局域网、智能家居和电视信号传输等。

6. 总结综上所述，单模光纤和多模光纤在结构、传输模式、传输速度、插入损耗和适用场景等方面存在差异。

单模光纤适合用于高速、长距离传输，具有较低的插入损耗和较高的传输速度；而多模光纤适用于短距离和低速通信，适合一些家庭和办公场所的应用。

光纤的分类和特点
光纤是一种利用光的传输介质，通过光的全反射来传输数据和信息。

根据不同的标准和用途，光纤可以分为单模光纤和多模光纤。

下面将分别介绍这两种光纤的分类和特点。

单模光纤是一种通过单一传输模式来传输光信号的光纤。

它的直径通常在8-10微米左右，光信号在光纤中传输时只沿着光纤的中心轴传播，因此传输距离更远，传输损耗更小。

单模光纤适用于需要高速、长距离传输的场景，如长距离通信、数据中心互联等。

单模光纤的特点主要有传输距离远、传输速度快、传输带宽大、传输损耗小等。

多模光纤是一种通过多种传输模式来传输光信号的光纤。

它的直径通常在50-62.5微米左右，光信号在光纤中传输时会沿着多个路径传播，因此传输距离相对较短，传输损耗较大。

多模光纤适用于短距离、低速传输的场景，如局域网、数据中心内部互联等。

多模光纤的特点主要有成本较低、安装维护方便、适用于短距离传输等。

在实际应用中，根据不同的需求和场景，可以选择使用单模光纤或多模光纤。

单模光纤适用于高速、长距离传输，而多模光纤适用于短距离、低速传输。

在选择光纤时，需要综合考虑传输距离、传输速度、成本、安装维护等因素，选择最适合的光纤类型。

总的来说，光纤作为一种高效、稳定的传输介质，在现代通信和网
络领域发挥着重要作用。

通过了解单模光纤和多模光纤的分类和特点，可以更好地选择和应用光纤，提高数据传输的效率和可靠性。

希望本文对读者对光纤有更深入的了解和认识。

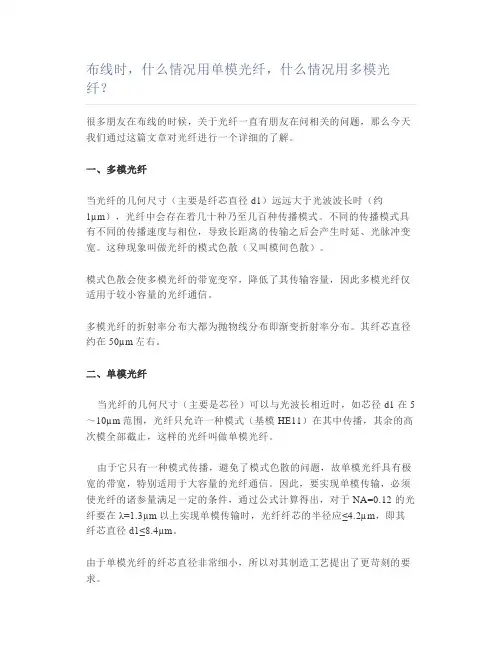

布线时，什么情况用单模光纤，什么情况用多模光纤？很多朋友在布线的时候，关于光纤一直有朋友在问相关的问题，那么今天我们通过这篇文章对光纤进行一个详细的了解。

一、多模光纤当光纤的几何尺寸（主要是纤芯直径d1）远远大于光波波长时（约1µm），光纤中会存在着几十种乃至几百种传播模式。

不同的传播模式具有不同的传播速度与相位，导致长距离的传输之后会产生时延、光脉冲变宽。

这种现象叫做光纤的模式色散（又叫模间色散）。

模式色散会使多模光纤的带宽变窄，降低了其传输容量，因此多模光纤仅适用于较小容量的光纤通信。

多模光纤的折射率分布大都为抛物线分布即渐变折射率分布。

其纤芯直径约在50µm左右。

二、单模光纤当光纤的几何尺寸（主要是芯径）可以与光波长相近时，如芯径d1 在5～10µm范围，光纤只允许一种模式（基模HE11）在其中传播，其余的高次模全部截止，这样的光纤叫做单模光纤。

由于它只有一种模式传播，避免了模式色散的问题，故单模光纤具有极宽的带宽，特别适用于大容量的光纤通信。

因此，要实现单模传输，必须使光纤的诸参量满足一定的条件，通过公式计算得出，对于NA=0.12 的光纤要在λ=1.3µm以上实现单模传输时，光纤纤芯的半径应≤4.2µm，即其纤芯直径d1≤8.4µm。

由于单模光纤的纤芯直径非常细小，所以对其制造工艺提出了更苛刻的要求。

三、使用光纤有哪些优点？1) 光纤的通频带很宽，理论可达30T。

2) 无中继支持长度可达几十到上百公里，铜线只有几百米。

3) 不受电磁场和电磁辐射的影响。

4) 重量轻，体积小。

5) 光纤通讯不带电，使用安全可用于易燃，易暴等场所。

6) 使用环境温度范围宽。

7) 使用寿命长。

四、如何选择光缆？光缆的选择除了根据光纤芯数和光纤种类以外，还要根据光缆的使用环境来选择光缆的结构和外护套。

1、户外用光缆直埋时，宜选用松套铠装光缆。

架空时，可选用带两根或多根加强筋的黑色PE外护套的松套光缆。

单模光纤和多模光纤分类知识一、单模光纤单模光纤（Single-Mode Fiber, SMF）是光纤的一种类型，其传输模式仅为单一的模态，也就是说，光线在光纤中传播时只以一种方式进行。

单模光纤的纤芯直径很小，约为4~10μm，只有单一的反射镜面，因此只能传输单一的波长光。

这种光纤主要用于长距离、大容量的数据传输，如长途电话线、高速网络连接和海底光缆等。

1.传输特性：单模光纤的传输特性包括低损耗、高带宽和低色散等。

由于其纤芯直径很小，光线在光纤中传播时不易发生散射，因此传输损耗较低。

同时，由于只传输单一的模态，其色散效应也较小，适合高速、长距离的数据传输。

2.应用领域：由于单模光纤具有传输容量大、传输距离远等优点，广泛应用于长距离、高速的光纤通信系统，如高速网络连接、数据中心、云计算和远程医疗等领域。

3.技术发展：随着光通信技术的不断发展，单模光纤的技术也在不断进步。

新型的单模光纤材料和制造技术能够进一步提高光纤的性能和可靠性，为未来的光通信系统提供更高效、更可靠的数据传输解决方案。

二、多模光纤多模光纤（Multi-Mode Fiber, MMF）是光纤的一种类型，其传输模式为多个模态，也就是说，光线在光纤中传播时可以以多种方式进行。

多模光纤的纤芯直径较大，一般在50~100μm之间，允许多种不同路径的光线在光纤中传播。

这种光纤主要用于短距离、低容量的数据传输，如建筑物内的网络连接、局域网等。

1.传输特性：多模光纤的传输特性包括高带宽和低成本等。

由于允许多种模态传输，其带宽相对较大，适合短距离、低容量的数据传输。

同时，多模光纤的成本较低，易于安装和维护。

2.应用领域：由于多模光纤具有成本低、易于安装和维护等优点，广泛应用于短距离、低容量的光纤通信系统，如建筑物内的网络连接、局域网和校园网等。

3.技术发展：随着光通信技术的不断发展，多模光纤的技术也在不断进步。

新型的多模光纤材料和制造技术能够进一步提高光纤的性能和可靠性，为未来的短距离光通信系统提供更高效、更可靠的数据传输解决方案。

单模光纤多模光纤光谱范围
单模光纤和多模光纤是光纤传输中常用的两种类型，它们在光
传输的特性、适用范围和光谱范围上有所不同。

1. 单模光纤：
单模光纤是一种具有较小芯径的光纤，通常在9/125微米的尺
寸范围内。

它能够传输单一模式的光信号，即只允许光信号以一种
特定的传播模式通过。

由于芯径较小，光线在光纤中的传播路径较
为集中，减少了光的传输损耗和色散效应。

单模光纤适用于长距离
的高速数据传输和光通信，具有较大的带宽和较低的衰减。

2. 多模光纤：
多模光纤的芯径较大，一般在50/125微米或62.5/125微米的
尺寸范围内。

它可以传输多个模式的光信号，即允许光信号以多种
传播模式通过。

由于芯径较大，光线在光纤中的传播路径较为分散，导致光的传输损耗和色散效应较大。

多模光纤适用于短距离的低速
数据传输，如局域网和视频传输等。

3. 光谱范围：
光谱范围是指光纤传输中所能覆盖的频率范围。

单模光纤的光谱范围较宽，可以覆盖从红外到可见光的大部分频率范围。

它适用于光通信、光传感和科学研究等领域。

多模光纤的光谱范围相对较窄，主要适用于短距离的数据传输和一些特定的应用场景。

总结起来，单模光纤适用于长距离高速数据传输，具有较大的带宽和较低的衰减；多模光纤适用于短距离低速数据传输，适合局域网和视频传输等应用。

光谱范围上，单模光纤覆盖的频率范围较宽，多模光纤相对较窄。

这些特性使得单模光纤和多模光纤在不同的应用场景中具有各自的优势和适用性。

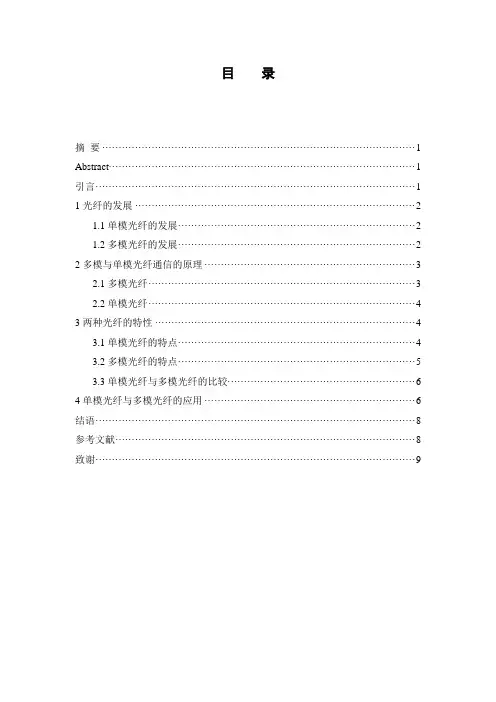

目录摘要 (1)Abstract (1)引言 (1)1光纤的发展 (2)1.1单模光纤的发展 (2)1.2多模光纤的发展 (2)2多模与单模光纤通信的原理 (3)2.1多模光纤 (3)2.2单模光纤 (4)3两种光纤的特性 (4)3.1单模光纤的特点 (4)3.2多模光纤的特点 (5)3.3单模光纤与多模光纤的比较 (6)4单模光纤与多模光纤的应用 (6)结语 (8)参考文献 (8)致谢 (9)多模光纤与单模光纤的优缺点与应用学生姓名：杨荣林学号：20095040032单位：物理电子工程学院专业：物理学指导老师：张新伟职称：讲师摘要：光纤通信技术是指把光波作为信息传输的载波，以光纤作为信息传输的媒介，将信息进行点对点发送的现代通信方式。

光纤通信技术的诞生及深入发展是信息通信史上一次重要的改革。

光纤通信技术从理论提出到工程领域的技术实现，再到今天高速光纤通信的实现，前后经历了几十年的时间。

本文对光纤通信的发展以及单模光纤与多模光纤的特点及其应用进行了阐述。

关键词：多模光纤；单模光纤；光纤通信The advantages and disadvantages of multimode and single-mode fiber and their application Abstract:Technology of optical fiber communication is the modern way of communication that it uses the light wave as the carrier of information transmission and information is transmitted from point to point by optical fiber regarded it as the medium.The birth and development of optical fiber communication technology is an important reform in the history of information communication. In this paper, the development of optical fiber communication and single-mode and multimode fiber characteristics and their application are discussed.Key words: Multimode optical fiber; Optical fiber; Optical fiber communication引言科学技术、工业、农业和国防现代化国际经济贸易中的人与人之间交流必然带来了全球性的海量信息交换。

单模和多模光纤的特点和应用一、光纤结构光纤是光导纤维的简称，是一种新的光波导，是光通信系统最普遍和最重要的传输媒质。

它由单根玻璃纤芯、紧靠纤芯的包层、一次涂覆层以及套塑保护层组成。

（光纤呈圆柱形，由纤芯、包层和涂覆层三部分组成。

）纤芯和包层由两种光学性能不同的介质构成，内部的介质对光的折射率比环绕它的介质的折射率高。

包在外围的覆盖层就像不透明的物质一样，防止了光线在穿插过程中从表面逸出。

1. 纤芯位置：位于光纤的中心部位，直径：在4-50卩m单模光纤的纤芯直径为4-10 ^m ,多模光纤的纤芯直径为50卩m。

纤芯的成分：含有极少量掺杂剂的高纯度二氧化硅（如二氧化锗，五氧化二磷）作用是适当提高纤芯对光的折射率，用于传输光信号。

2. 包层位置：位于纤芯的周围直径：125 ^m成分：是含有极少量掺杂剂的高纯度二氧化硅。

掺杂剂（如三氧化二硼）的作用：适当降低包层对光的折射率，使之略低于纤芯的折射率，即纤芯的折射率大于包层的折射率（这是光纤结构的关键），它使得光信号封闭在纤芯中传输。

3. 光纤的最外层为涂覆层，包括一次涂覆层、缓冲层和二次涂覆层。

一次涂覆层：一般使用丙烯酸醋、有机硅或硅橡胶材料；缓冲层：一般为性能良好的填充油膏；二次涂覆层：一般多用聚丙烯或尼龙等高聚物。

涂覆层的作用：是保护光纤不受水汽侵蚀和机械擦伤，同时增加光纤的机械强度与可弯曲性，起着延长光纤寿命的作用。

涂覆后的光纤外径约 2. 5 mm。

4. 光纤最重要的两个传输特性损耗和色散是光纤最重要的两个传输特性，它们直接影响光传输的性能。

（I）光纤传输损耗：损耗是影响系统传输距离的重要因素之一，光纤自身的损耗主要有吸收损耗和散射损耗。

吸收损耗是因为光波在传输中有部分光能转化为热能；散射损耗是因为材料的折射率不均匀或有缺陷、光纤表面畸变或粗糙造成的。

当然，在光纤通信系统中还存在非光纤自身原因的一些损耗，包括连接损耗、弯曲损耗和微弯损耗等。

这些损耗的大小将直接影响光纤传输距离的长短和中继距离的选择。

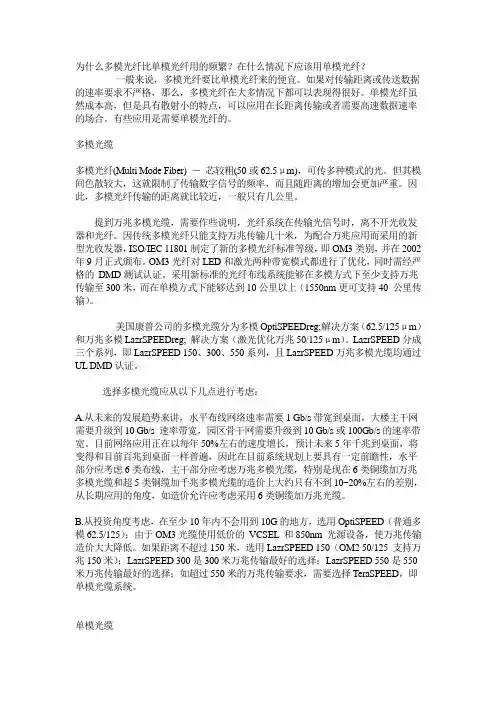

为什么多模光纤比单模光纤用的频繁？在什么情况下应该用单模光纤？一般来说，多模光纤要比单模光纤来的便宜。

如果对传输距离或传送数据的速率要求不严格，那么，多模光纤在大多情况下都可以表现得很好。

单模光纤虽然成本高，但是具有散射小的特点，可以应用在长距离传输或者需要高速数据速率的场合。

有些应用是需要单模光纤的。

多模光缆多模光纤(Multi Mode Fiber) －芯较粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。

因此，多模光纤传输的距离就比较近，一般只有几公里。

提到万兆多模光缆，需要作些说明，光纤系统在传输光信号时，离不开光收发器和光纤。

因传统多模光纤只能支持万兆传输几十米，为配合万兆应用而采用的新型光收发器，ISO/IEC 11801制定了新的多模光纤标准等级，即OM3类别，并在2002年9月正式颁布。

OM3光纤对LED和激光两种带宽模式都进行了优化，同时需经严格的DMD测试认证。

采用新标准的光纤布线系统能够在多模方式下至少支持万兆传输至300米，而在单模方式下能够达到10公里以上（1550nm更可支持40 公里传输）。

美国康普公司的多模光缆分为多模OptiSPEEDreg;解决方案（62.5/125μm）和万兆多模LazrSPEEDreg; 解决方案（激光优化万兆50/125μm）。

LazrSPEED分成三个系列，即LazrSPEED 150、300、550系列，且LazrSPEED万兆多模光缆均通过UL DMD认证。

选择多模光缆应从以下几点进行考虑：A.从未来的发展趋势来讲，水平布线网络速率需要1 Gb/s带宽到桌面，大楼主干网需要升级到10 Gb/s 速率带宽，园区骨干网需要升级到10 Gb/s或100Gb/s的速率带宽。

目前网络应用正在以每年50%左右的速度增长，预计未来5年千兆到桌面，将变得和目前百兆到桌面一样普遍，因此在目前系统规划上要具有一定前瞻性，水平部分应考虑6类布线，主干部分应考虑万兆多模光缆，特别是现在6类铜缆加万兆多模光缆和超5类铜缆加千兆多模光缆的造价上大约只有不到10~20%左右的差别，从长期应用的角度，如造价允许应考虑采用6类铜缆加万兆光缆。

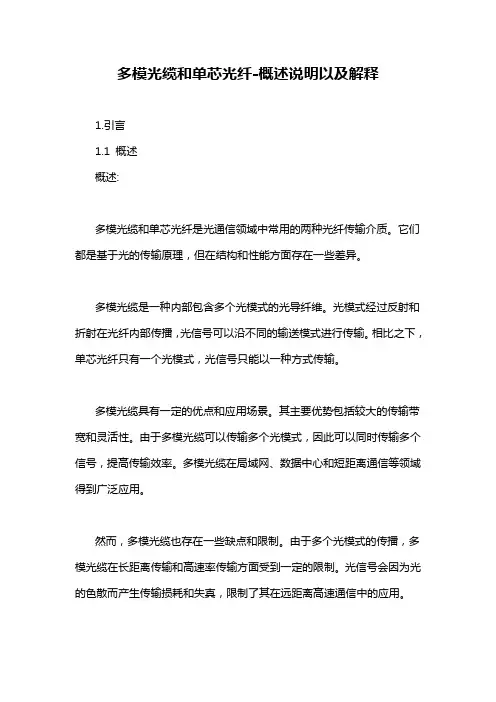

多模光缆和单芯光纤-概述说明以及解释1.引言1.1 概述概述:多模光缆和单芯光纤是光通信领域中常用的两种光纤传输介质。

它们都是基于光的传输原理，但在结构和性能方面存在一些差异。

多模光缆是一种内部包含多个光模式的光导纤维。

光模式经过反射和折射在光纤内部传播，光信号可以沿不同的输送模式进行传输。

相比之下，单芯光纤只有一个光模式，光信号只能以一种方式传输。

多模光缆具有一定的优点和应用场景。

其主要优势包括较大的传输带宽和灵活性。

由于多模光缆可以传输多个光模式，因此可以同时传输多个信号，提高传输效率。

多模光缆在局域网、数据中心和短距离通信等领域得到广泛应用。

然而，多模光缆也存在一些缺点和限制。

由于多个光模式的传播，多模光缆在长距离传输和高速率传输方面受到一定的限制。

光信号会因为光的色散而产生传输损耗和失真，限制了其在远距离高速通信中的应用。

与此相对比，单芯光纤在传输距离和速率方面具有更高的性能。

由于只有一个光模式的传输，单芯光纤可以实现更长距离和更高速率的光信号传输。

单芯光纤在远距离通信、长距离传输和高速率应用等领域具有更大的优势。

然而，单芯光纤也存在一些缺点和限制。

其安装和维护成本相对较高，对接口和设备的精确要求也较高。

在一些特殊应用场景下，单芯光纤可能会因为光的衰减和干扰而导致信号质量下降。

综上所述，多模光缆和单芯光纤在光通信中各有优势和限制。

在选择适合的光纤传输介质时，需要根据具体的需求和应用场景综合考虑其传输距离、速率、抗干扰性能、成本和安装难度等因素。

通过合理的选择和应用，可以最大限度地满足光通信的需求，并推动其在各个领域的进一步发展。

1.2 文章结构文章结构:本文将分为三个主要部分进行论述。

首先，在引言部分中，我们将对多模光缆和单芯光纤进行概述，并介绍文章的目的。

其次，正文部分将详细讨论多模光缆和单芯光纤的定义、原理、优点、应用、缺点和限制。

其中，多模光缆一节将分三个方面进行探讨，分别是定义和原理、优点和应用、缺点和限制；而单芯光纤一节也将从这三个方面进行详细阐述。

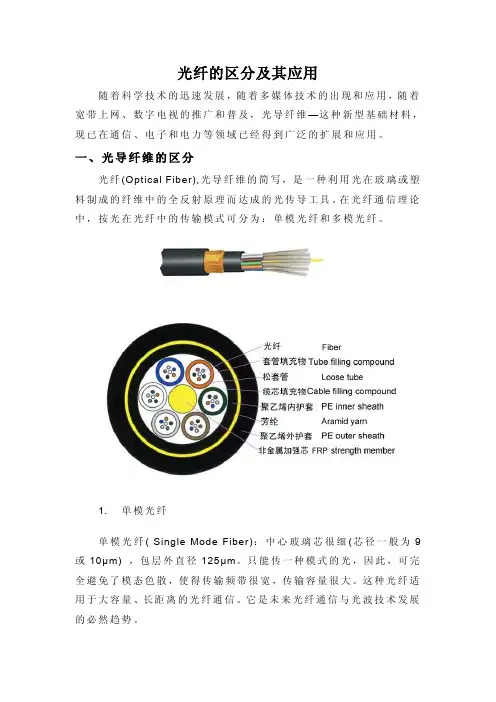

光纤的区分及其应用随着科学技术的迅速发展，随着多媒体技术的出现和应用，随着宽带上网、数字电视的推广和普及，光导纤维—这种新型基础材料，现已在通信、电子和电力等领域已经得到广泛的扩展和应用。

一、光导纤维的区分光纤(Optical Fiber),光导纤维的简写，是一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具。

在光纤通信理论中，按光在光纤中的传输模式可分为：单模光纤和多模光纤。

1.单模光纤单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，包层外直径125μm。

只能传一种模式的光，因此，可完全避免了模态色散，使得传输频带很宽，传输容量很大。

这种光纤适用于大容量、长距离的光纤通信。

它是未来光纤通信与光波技术发展的必然趋势。

常见的几种单模光纤：G.652单模光纤满足ITU-T.G.652要求的单模光纤，常称为非色散位移光纤，其零色散位于1．3um窗口低损耗区，工作波长为1310nm（损耗为0．36dB／km）。

我国已敷设的光纤光缆绝大多数是这类光纤。

随着光纤光缆工业和半导体激光技术的成功推进，光纤线路的工作波长可转移到更低损耗（0.22dB／km）的1550nm光纤窗口。

G.653单模光纤满足ITU-T.G.653要求的单模光纤，常称色散位移光纤（DSF ＝Dispersion Shifled Fiber），其零色散波长移位到损耗极低的1550nm处。

这种光纤在有些国家，特别在日本被推广使用，我国京九干线上也有所采纳。

美国AT&T早期发现DSF的严重不足，在1550nm附近低色散区存在有害的四波混频等光纤非线性效应，阻碍光纤放大器在1550nm窗口的应用。

但在日本，将色散补偿技术*用于G.653单模光纤线路，仍可解决问题。

G.655单模光纤满足ITU-T.G.655要求的单模光纤，常称非零色散位移光纤或NZDSF（＝NonZero Dispersion Shifted Fiber）。

单模光纤和多模光纤的作用单模光纤和多模光纤，这两个名词听起来可能有点高大上，但其实它们的作用非常简单，就像我们生活中的两个好朋友，各有各的特长。

想象一下，单模光纤就像那种工作特别努力的同学，永远在图书馆里啃书。

而多模光纤呢，就像那个爱热闹的朋友，总是喜欢聚会和聊天。

它们俩在信息传输的世界里，就像两条不同的河流，各自流淌着自己的故事。

单模光纤，顾名思义，只有一条光路。

这就意味着信息传输的时候，可以像子弹一样快速、直接。

你想，单模光纤的工作效率有多高，光速那么快，它可以把数据从一个地方送到另一个地方，真是飞一般的感觉！它一般用在远距离的通信上，像长途电话、互联网骨干网络这些地方，绝对是大功臣。

因为它的损耗低，传输的信号也非常稳定，就像一条直通车，稳稳当当地把信息送到目的地。

不过啊，多模光纤就有点不一样了。

它就像那种爱交朋友的家伙，能够同时传输多个光信号，虽然速度没单模光纤那么快，但它在短距离的传输上表现得相当不错。

想象一下，你在一个派对上和好几个朋友聊天，虽然每个人都在说话，但大家的兴奋感依然在。

这种适合局域网的特性，让多模光纤在校园网、企业网络等地方特别受欢迎。

它不仅价格相对便宜，而且安装和维护也简单，真的是为很多小型企业减轻了负担。

说到这里，咱们再聊聊这两种光纤的材料。

单模光纤一般是用玻璃制造的，虽然制作成本高一些，但它的传输性能绝对值得！多模光纤则可能会用塑料材料，这让它在某些情况下更加灵活，适应不同的环境。

就像在生活中，有的人适合做办公室工作，有的人则喜欢外出奔波，各有各的精彩。

再说说它们的应用场景吧。

单模光纤常常被用在长距离的数据传输，比如说国家之间的互联网连接，这可是国与国之间的信息高速公路。

多模光纤呢，主要出现在一些局部网络，比如办公室、校园等地方，能够轻松满足日常办公、学习的需求。

想想看，能不能在会议上顺利展示PPT，差不多就得靠它们的功劳了。

这两种光纤在安装的时候也有些讲究。

单模光纤由于其特殊的性质，铺设时需要注意弯曲半径，得小心翼翼地处理。

单模光纤和多模光纤(“模”是指以一定角速度进入光纤的一束光)。

单模采用激光二极管LD作为光源，而多模光纤采用发光二极管LED为光源。

多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。

多模光纤的芯线粗，传输速率低、距离短，整体的传输性能差，但成本低，一般用于建筑物内或地理位置相邻的环境中 ;单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。

其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

单模光纤的纤芯相应较细，传输频带宽、容量大、传输距离长，但需激光源，成本较高，通常在建筑物之间或地域分散的环境中使用.多模传输距离比较近，成本低一些。

单模比较远，但成本高一些。

多模光纤和单模光纤的区别，主要在于光的传输方式不同，当然带宽容量也不一样。

单模传输距离50Km—100Km，而多模只有2—4Km。

SPIDER 1TX/1FX:入门级工业以太网卡轨交轨机，存储转发交换模式以太网(10 mbit/s)和快速以太网(100 mbit/s)根据检测原理，编码器可分为光学式、磁式、感应式和电容式。

根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种.增量型编码器:一般都是集电极开路输出,电压输出,或线性输出,输出的是A相,B相,Z相脉冲等,一般如果不用断电后仍要记录位置的场合都可以用增量型编码器,增量型编码器可以接入到高数计数功能的PLC,也可以接到常用的计数器。

绝对型编码器:输出的是二进制码或格雷码等,即使是断电后也能记录下当前的位置.绝对值编码器需要接入例如CQM1H-ABB21这个绝对值编码器接口板,普通PLC的高数计数器不能接绝对值编码器.或者如果动作频率不是很高的话,并且电压符合规格,那绝对值编码器也可以接入PLC的普通输入点,通过程序里面按照编码器输出码的规格进行编程设置,也可以使用。

单模和多模光纤的特点和应用单模光纤是一种具有非常小的核心直径（通常在8-10微米）的光纤，可以传输单个模式（或光束）的光信号。

相比之下，多模光纤的核心直径通常较大（约为50-100微米），可以同时传输多个模式的光信号。

以下是单模光纤和多模光纤的特点和应用的详细介绍。

单模光纤的特点：1.小的核心直径：单模光纤的核心直径非常小，可以减少光信号的色散和衰减，提高光信号的传输质量和距离。

2.单模传输：单模光纤只能传输单个模式的光信号，避免了多模光纤中的模式间互相干涉和色散现象。

3.高带宽：单模光纤可以支持高带宽的传输，适用于高速数据传输和长距离通信。

4.低衰减：由于小的核心直径和单模传输的特性，单模光纤的传输衰减非常低，可以保持较高的信号强度。

单模光纤的应用：1.长距离通信：单模光纤适用于长距离的光纤通信，如城域网、广域网等。

其低衰减和高带宽的特点可以实现高质量和高速的数据传输。

2.激光器和光放大器：单模光纤可用于连接光源和激光器，将激光信号传输到远距离的位置。

同时也可以用于连接光放大器，将弱信号放大至所需的能量级别。

3.光纤传感器：由于单模光纤的高灵敏度和低衰减，可以用于制作各种光纤传感器，如温度传感器、应变传感器等。

多模光纤的特点：1.大的核心直径：多模光纤的核心直径较大，可以同时传输多个模式的光信号，从而形成光束扩散或重叠的现象。

2.便宜：相比于单模光纤，多模光纤的制造成本较低，更容易获得和安装。

3.灵活性：多模光纤可以容纳较大的模式直径，使得其在连接光源和接收器时更加灵活。

多模光纤的应用：1.短距离通信：多模光纤适用于短距离的通信和数据传输，如局域网、数据中心等。

由于多模光纤的制造成本低，可以实现经济高效的短距离通信。

2.光纤传感器：多模光纤可以用于制作一些基本的光纤传感器，如光纤光栅传感器、流量传感器等。

3.图像传输：多模光纤可以用于传输图像和视频信号，如监控系统、医疗图像传输等。

总结起来，单模光纤适用于长距离、高带宽和高质量的通信和数据传输需求，而多模光纤则适用于短距离、经济高效的通信和数据传输需求。

单模光纤和多模光纤
单模光纤和多模光纤是光通信领域中常用的两种光纤类型。

它们在传输光信号时具有不同的特点和应用场景。

我们来了解一下单模光纤。

单模光纤是一种具有较小芯径的光纤，通常在9-10微米之间。

由于其芯径较小，单模光纤可以传输更多的光信号，并且光信号的传输损耗较小。

这使得单模光纤在长距离传输和高速通信方面具有优势。

单模光纤适用于需要高带宽和高速传输的应用，比如光纤通信网络、数据中心互连和长距离传输等。

与之相对应的是多模光纤。

多模光纤的芯径相对较大，通常在50-100微米之间。

多模光纤可以同时传输多个光信号，但由于光信号在传输过程中会发生多次反射，导致信号衰减和失真。

因此，多模光纤适用于短距离传输和低速通信，比如局域网、视频监控和传感器网络等。

单模光纤和多模光纤在结构上也有一些区别。

单模光纤的光纤芯径较小，只能传输单个光模式，而多模光纤的光纤芯径较大，可以传输多个光模式。

此外，单模光纤的光信号传输速度较快，传输距离较远，而多模光纤的传输速度和距离相对较低。

在实际应用中，我们需要根据具体需求选择单模光纤或多模光纤。

如果需要进行长距离传输或高速通信，单模光纤是更好的选择。

而对于短距离传输或低速通信，多模光纤则更加适合。

总结起来，单模光纤和多模光纤在光通信领域中扮演着不同的角色。

单模光纤适用于长距离传输和高速通信，而多模光纤适用于短距离传输和低速通信。

了解它们的特点和应用场景，可以帮助我们在实际应用中做出正确的选择，以满足不同的通信需求。

单模和多模光纤的特点和应用一、光纤结构光纤是光导纤维的简称，是一种新的光波导，是光通信系统最普遍和最重要的传输媒质。

它由单根玻璃纤芯、紧靠纤芯的包层、一次涂覆层以及套塑保护层组成。

（光纤呈圆柱形，由纤芯、包层和涂覆层三部分组成。

）纤芯和包层由两种光学性能不同的介质构成，内部的介质对光的折射率比环绕它的介质的折射率高。

包在外围的覆盖层就像不透明的物质一样，防止了光线在穿插过程中从表面逸出。

1. 纤芯位置 : 位于光纤的中心部位，直径：在 4-50 μm，单模光纤的纤芯直径为4-10 μ m , 多模光纤的纤芯直径为50μm。

纤芯的成分：含有极少量掺杂剂的高纯度二氧化硅（如二氧化锗，五氧化二磷）作用是适当提高纤芯对光的折射率，用于传输光信号。

2. 包层位置 : 位于纤芯的周围直径： 125μ m成分：是含有极少量掺杂剂的高纯度二氧化硅。

掺杂剂（如三氧化二硼）的作用：适当降低包层对光的折射率，使之略低于纤芯的折射率，即纤芯的折射率大于包层的折射率（这是光纤结构的关键），它使得光信号封闭在纤芯中传输。

3.光纤的最外层为涂覆层，包括一次涂覆层、缓冲层和二次涂覆层。

一次涂覆层：一般使用丙烯酸醋、有机硅或硅橡胶材料；缓冲层：一般为性能良好的填充油膏；二次涂覆层：一般多用聚丙烯或尼龙等高聚物。

涂覆层的作用：是保护光纤不受水汽侵蚀和机械擦伤，同时增加光纤的机械强度与可弯曲性，起着延长光纤寿命的作用。

涂覆后的光纤外径约 2. 5 mm 。

4.光纤最重要的两个传输特性损耗和色散是光纤最重要的两个传输特性，它们直接影响光传输的性能。

(l)光纤传输损耗：损耗是影响系统传输距离的重要因素之一，光纤自身的损耗主要有吸收损耗和散射损耗。

吸收损耗是因为光波在传输中有部分光能转化为热能；散射损耗是因为材料的折射率不均匀或有缺陷、光纤表面畸变或粗糙造成的。

当然，在光纤通信系统中还存在非光纤自身原因的一些损耗，包括连接损耗、弯曲损耗和微弯损耗等。

光纤种类及规格特点光纤是一种用于传输光信号的电缆，由玻璃或塑料制成。

根据不同的应用需求，光纤可以分为多种类型，下面将介绍常见的几种光纤种类及其规格特点。

1. 单模光纤单模光纤（Single-Mode Fiber）是一种具有较小芯径（通常为9um）的光纤，适用于长距离高速传输。

单模光纤可以传输高达100公里以上的信号，并且具有较低的衰减和色散。

它主要应用于电话、广播电视、数据中心等领域。

2. 多模光纤多模光纤（Multi-Mode Fiber）是一种具有较大芯径（通常为50um 或62.5um）的光纤，适用于短距离传输。

多模光纤可以传输数百米至数千米的信号，并且价格相对便宜。

它主要应用于局域网、城域网等领域。

3. 塑料光纤塑料光纤（Plastic Optical Fiber）是一种采用塑料材料制成的光纤，通常具有较大芯径（通常为0.5mm至2mm），适用于短距离传输。

塑料光纤价格相对便宜，但衰减和色散较大，适用于低速数据传输、汽车仪表板显示等领域。

4. 特种光纤特种光纤是一种应用于特定领域的光纤，具有特殊的物理和化学性质。

例如，光栅光纤可以通过调制反射率来实现测量应变或温度变化；分布式光纤传感器可以在单根光纤上实现多点测量等。

这些特殊的应用要求特定的规格和性能指标。

总结：不同类型的光纤具有不同的规格和特点，选择合适的光纤种类可以根据应用需求进行选择。

单模光纤适用于长距离高速传输；多模光纤适用于短距离传输；塑料光纤价格相对便宜，适用于低速数据传输等。

在一些特殊领域中需要使用到特种光纤，以满足其独特的需求。
