数字逻辑复习材料

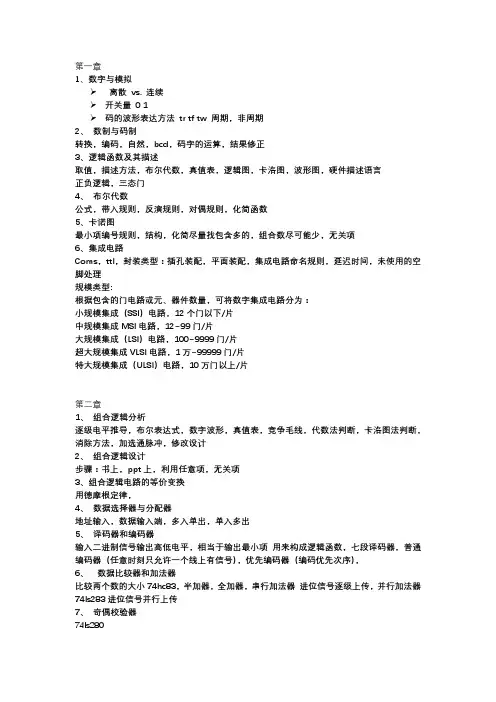

第一章绪论一、选择题1、以下代码中为无权码的为（ CD ）。

A、8421BCD码B、5421BCD码C、余三码D、格雷码2、一位十六进制数可以用（ C ）位二进制数来表示。

A、１B、２C、４D、163、十进制数25用8421BCD码表示为（ B ）。

A、10 101B、0010 0101C、100101D、101014、在一个8位的存储单元中，能够存储的最大无符号整数是（ CD ）。

A、（256）10B、（127）10C、（FF）16D、（255）105、常用的BCD码有（ CD ）。

A、奇偶校验码B、格雷码C、8421码D、余三码6、与模拟电路相比，数字电路主要的优点有（ BCD ）。

A、容易设计B、通用性强C、保密性好D、抗干扰能力强二、判断题（正确打√，错误的打×）1、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

（√）2、格雷码具有任何相邻码只有一位码元不同的特性。

（√）3、八进制数（18）8比十进制数（18）10小。

（×）4、在时间和幅度上都离散的信号是数字信号，语音信号不是数字信号。

（√）三、填空题1、数字信号的特点是在幅度上和时间上都是离散，其高电平和低电平常用 1和 0 来表示。

2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。

3、常用的BCD码有 8421BCD码、2421BCD码、5421BCD码、余三码等。

常用的可靠性代码有格雷码、奇偶校验码等。

4、（10110010.1011）2=( 262.54 )8=( B2.B )165、 ( 35.4)8 =（11101.1 ）2 =(29.5)10=(1D.8)16=(0010 100.0101)8421BCD6、(39.75 )10=（100111.11）2=(47.6)8=(27.C)167、 ( 5E.C)16=（1011110.11）2=(136.6)8=(94.75)10= (1001 0100.0111 0101)8421BCD8、( 0111 1000)8421BCD =（1001110）2=(116)8=(78)10=(4E)16第二章 逻辑代数基础一、选择题1、当逻辑函数有n 个变量时，共有（ D ）个变量取值组合。

A 、nB 、2nC 、n 2D 、2n2、逻辑函数的表示方法中具有唯一性的是（ AD ）。

A 、真值表B 、表达式C 、逻辑图D 、卡诺图3、=+++=D A CDE BD AB F ''（ AC ）。

A 、D AB +' B 、D B A )'(+C 、)')((D B D A ++ D 、)')((D B D A ++4、求一个逻辑函数F 的对偶式，可将F 中的（ ACD ）。

A 、“·”换成“+”，“+”换成“·”B 、原变量换成反变量，反变量换成原变量C 、变量不变D 、常数中“0”换成“1”，“1”换成“0”E 、常数不变5、在何种输入情况下，“与非”运算的结果是逻辑0。

（ D ）A 、全部输入是0B 、任一输入是0C 、仅一输入是0D 、全部输入是16、在何种输入情况下，“或非”运算的结果是逻辑0。

（ BCD ）A 、全部输入是0B 、全部输入是1C 、任一输入为0，其他输入为1D 、任一输入为1二、判断题（正确打√，错误的打×）1、 逻辑变量的取值，１比０大。

（ × ）。

2、 异或函数与同或函数在逻辑上互为反函数。

（ √ ）。

3、若两个函数具有相同的真值表，则两个逻辑函数必然相等。

（ √ ）。

4、因为逻辑表达式A+B+AB=A+B 成立，所以AB=0成立。

（ × ）5、若两个函数具有不同的逻辑函数式，则两个逻辑函数必然不相等。

（ × ）6、逻辑函数''''BC C B B A AB F +++=已是最简与或表达式。

（ × ）7、对逻辑函数''''BC C B B A AB F +++=利用代入规则，令A=BC 代入，得'''')'('BC C B BC C B B BC BCB F +=+++=成立。

（ × ）三、填空题1、逻辑代数又称为布尔代数。

最基本的逻辑关系有 与 、或、 非 三种。

常用的几种导出的逻辑运算为 或非 、或非 、与或非 、 同或 、 异或 。

2、逻辑函数的常用表示方法有 逻辑表达 、 真值表 、 逻辑图 。

3、逻辑代数的三个重要规则是 代入规则 、对偶规则 、 反演规则 。

4、逻辑函数D C B A F ''++=的反函数='F )'('D C AB +。

5、逻辑函数F=A （B+C ）·1的对偶函数是 F D =A+BC+0 。

6、添加项公式C A AB BC C A AB ''+=++的对偶式为)')(())(')((C A B A C B C A B A ++=+++。

7、逻辑函数=+++=)'''''(AB B A B A AB F 0 。

8、已知函数的对偶式为)''()''(BC D C AB F D ++=，则它的原函数为))')('(()''(C B D C B A F ++⋅+= 。

第三章 逻辑门电路一、选择题1、三态门输出高阻状态时，（ ABD ）是正确的说法。

A 、用电压表测量指针不动B 、相当于悬空C 、电压不高不低D 、测量电阻指针不动2、以下电路中常用于总线应用的有（ A ）。

A 、TSL 门B 、OC 门 C 、漏极开路门D 、CMOS 与非门3、三极管作为开关使用时，要提高开关速度，可（ ACD ）。

A 、降低饱和深度B 、增加饱和深度C 、采用有源泄放回路D 、采用抗饱和三极管4、CMOS 数字集成电路与TTL 数字集成电路相比突出的优点是（ ACD ）。

A 、微功耗B 、高速度C 、高抗干扰能力D 、电源范围宽5、与CT4000系列相对应的国际通用标准型号为（ B ）。

A 、CT74S 肖特基系列B 、CT74LS 低功耗肖特基系列C 、CT74L 低功耗系列D 、CT74H 高速系列二、判断题（正确打√，错误的打×）1、TTL 与非门的多余输入端可以接固定高电平。

（ √ ）2、 当TTL 与非门的输入端悬空时相当于输入为逻辑1。

（ √ ）3、三态门的三种状态分别为：高电平、低电平、不高不低的电压。

（ × ）三、填空题1、集电极开路门的英文缩写为OC 门，工作时必须外加 电源 和 负载 。

2、OC 门称为 集电极开路门 门，多个OC 门输出端并联到一起可实现 线与 功能。

3、国产TTL 电路 CT4000相当于国际SN54/74LS 系列，其中LS 表示低功耗肖特基 。

第四章 组合逻辑电路一、选择题1、下列表达式中不存在竞争冒险的有（ CD ）。

A 、AB B F +=' B 、ABC B F +=' C 、AB ABC F +='D 、')'(AD B A F +=2、若在编码器中有50个编码对象，则要求输出二进制代码位数为（ B ）位。

A 、5B 、6C 、10D 、503、一个16选1的数据选择器，其地址输入（选择控制输入）端有（ C ）个。

A 、1B 、2C 、4D 、164、下列各函数等式中无冒险现象的函数式有（ D ）。

A 、B A AC C B F '''++= B 、'''AB BC C A F ++= C 、B A AB BC C A F ''''+++=D 、''''''C A AB BC B A AC C B F +++++=E 、''''AB B A AC C BF +++=5、函数'''C B AB C A F ++=，当变量的取值为（ ACD ）时，将出现冒险现象。

A 、B=C=1B 、B=C=0C 、A=1，C=0D 、A=0，B=06、四选一数据选择器的数据输出Y 与数据输入Xi 和地址码Ai 之间的逻辑表达式为Y=（ A ）。

A 、3012'0110'10'0'1X A A X A A X A A X A A +++B 、0'0'1X A AC 、10'1X A AD 、301X A A7、一个8选一数据选择器的数据输入端有（ E ）个。

A 、1B 、2C 、3D 、4E 、88、在下列逻辑电路中，不是组合逻辑电路的有（ D ）。

A 、译码器B 、编码器C 、全加器D 、寄存器9、八路数据分配器，其地址输入端有（ C ）个。

A 、1B 、2C 、3D 、4E 、810、组合逻辑电路消除竞争冒险的方法有（ AB ）。

A 、修改逻辑设计B 、在输出端接入滤波电容C 、后级加缓冲电路D 、屏蔽输入信号的尖峰干扰11、用3线-8线译码器74LS138实现原码输出的8路数据分配器，应（ ABC ）。

A 、A ST =1，'B ST =D ，'C ST =0 B 、A ST =1，'B ST =D ，'C ST =DC 、A ST =1，'B ST =0，'C ST =D D 、A ST =D ，'B ST =0，'C ST =0 12、以下电路中，加以适当辅助门电路，（ AB ）适于实现单输出组合逻辑电路。

A 、二进制译码器B 、数据选择器C 、数值比较器D 、七段显示译码器13、用四选一数据选择器实现函数0'101A A A A F +=，应使（ A ）。

A 、D0=D2=0，D1=D3=1B 、D0=D2=1，D1=D3=0C 、D0=D1=0，D2=D3=1D 、D0=D1=1，D2=D3=014、用3线-8译码器74LS138和辅助门电路实现逻辑函数'1'22A A A F +=，应（ AB ）。

A 、用与非门，)'('7'6'5'4'1'0Y Y Y Y Y Y F = B 、用与门，'3'2Y Y F =C 、用或门，'3'2Y Y F +=D 、用或门，'7'6'5'4'1'0Y Y Y Y Y Y F +++++=二、判断题（正确打√，错误的打×）1、优先编码器的编码信号是相互排斥的，不允许多个编码信号同时有效。
