第1章通信信道及接口通信网络链接主站、采集传输终端、电能表，是信息交互的承载体。
通信网络的主要方式有光纤通信、230MHz无线通信、公网无线通信、载波通信等。

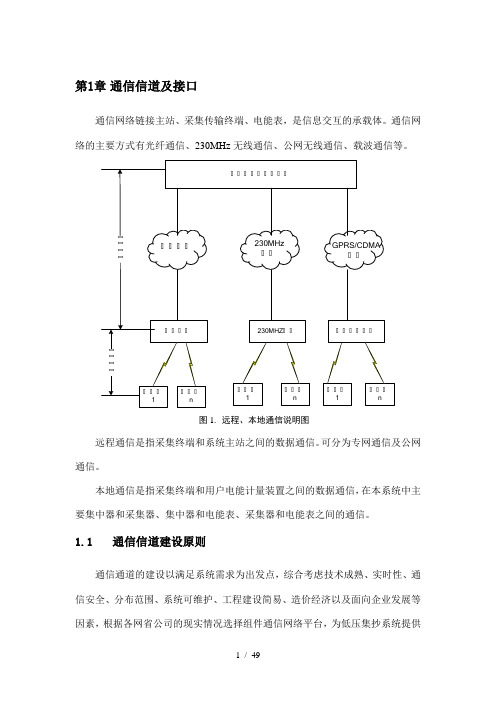

图 1. 远程、本地通信说明图远程通信是指采集终端和系统主站之间的数据通信。
可分为专网通信及公网通信。
本地通信是指采集终端和用户电能计量装置之间的数据通信，在本系统中主要集中器和采集器、集中器和电能表、采集器和电能表之间的通信。
1.1通信信道建设原则通信通道的建设以满足系统需求为出发点，综合考虑技术成熟、实时性、通信安全、分布范围、系统可维护、工程建设简易、造价经济以及面向企业发展等因素，根据各网省公司的现实情况选择组件通信网络平台，为低压集抄系统提供稳定可靠的数据交互通道。
1)易于安装指通信网络中相关的设备在初次安装、故障或周期轮换时，安装和参数配置的难易程度。
主要表现在各种设备的即插即拔特性和网络系统自适应能力上。
2)易于维护指当系统应用需求发生变更时，计量仪表和系统维护的难易程度。
如因价格体系或结算周期发生变更时，造成的费率结构和冻结时间在线或离线调整。
3)系统兼容性指对采集系统中各种采集和传输终端通信方式的兼容性，以及能够适应未来通信技术的不断发展。
4)标准化的接口通信网络系统各个设备之间的互联接口应采用标准接插件或者是事实上的标准接插件。
5)一体化通信通信网络系统是采集主站、采集终端、计量表计之间通信的载体，由于管理需求和用户性质的不同，三者之间能够采用的通信信道媒介差别很大，为保持主站系统的数据采集功能的专一性，建立一体化的通信机制，保证采集主站可以通过标准的统一的方式透明地和采集终端和计量表计通信。
6)经济性通信网络系统在满足系统需求和立足长远发展的基础上，所选用的网络系统应该具有相对好的经济性。
为适应各种通信方式的需要在主站数据采集服务器和集中器之间建立一个通信平台。
通信平台以网桥的形式存在，综合处理转换采集服务器和远程通信网络之间的信息交换。
精心整理采集系统终端管理操作手册1.远程调试业务描述从营销业务应用系统获取终端调试工单，根据调试工单内容，配合现场完成终端终端参数设置业务描述对终端设置终端配置参数、控制参数、限值参数等，设置的参数如下：注意：此功能页面只支持09或13规约终端进行参数设置，对于04或山东规约终端任然在终端调试功能功能菜单下操作，与在运系统业务一致。
操作说明点击【基本应用】->【终端管理】->【参数管理】->【终端参数设置】进入终端参数设置页面，如下图所示：【保存召测结果】按钮为将右侧的召测值保存到数据库；【保存】按钮为将左侧的维护值保存到数据库；【保存并下发】按钮为将左侧的维护值保存到数据库并下发到终端；【保存全部召测结果】按钮实现对全部查询结果（限制了最多查300行的限制）进行召测，并将召测结果保存到数据库中；【按查询条件召测并保存】按钮实现对符合查询条件的全部终端进行召测，并将召测结果保存到数据库中。
1.1.2升级版本管理1.1.2.1业务描述终端厂家提交升级文件，记录该文件升级的目的、支持的原版本、升级后的新版本，升级管理人员对通过检测的升级文件进行确认。
对日常问题需进行零星升级的终端，由终端厂商发起终端升级任务申请。
点击【基本应用】->【终端管理】->【软件升级】->【常规零星升级】->【升级任务申请】页面，可通过单位、终端厂家、终端类型等查询条件进行升级的终端查询，如下图所示：：1.1.5业务描述对大规模的升级需求，由升级管理人员对各终端厂商制定每周升级计划，根据计划集中安排升级。
点击【基本应用】->【终端管理】->【软件升级】->【集中计划升级】页面，如下图所示：升级任务执行级。
1.1.10操作说明点击【基本应用】->【终端管理】->【软件升级】->【升级结果确认】页面，如下图所示：执行情况统计1.1.11业务描述按已执行升级、升级已结束、升级已确认、升级成功、升级失败等升级流程各环节状态对应升级终端总数统计升级进度情况。
电力采集系统操作手册一、系统概述电力采集系统是一种用于监测、记录和管理的电力设备的自动化系统。
本系统能够实现电力的远程监控、数据采集、报表生成、异常检测等功能，提高电力系统的运行效率和安全性。
二、硬件设备本系统的硬件设备主要包括：1.数据采集模块：用于采集电力设备的运行数据，如电压、电流、功率等。
2.数据传输模块：用于将采集的数据传输至数据中心。
3.电源模块：为系统提供稳定的电源供应。
4.传感器：用于监测环境温度、湿度等参数。
5.存储设备：用于存储数据和配置信息。
三、安装与配置1.根据实际需求，选择合适的硬件设备，并按照设备清单进行安装。
2.连接电源和传感器，确保系统正常供电。
3.通过数据传输模块将数据传输至数据中心，并进行配置。
4.配置数据采集频率、传输协议等参数，确保数据的准确性和实时性。
5.对系统进行测试，确保正常运行。
四、数据采集与处理1.系统自动按照配置的采集频率采集数据。
2.对采集的数据进行处理和分析，如数据筛选、去噪、计算等。
3.将处理后的数据存储到数据库中，以便后续查询和分析。
五、报表生成与分析1.根据实际需求，生成各类报表，如电量统计报表、异常报表等。
2.对报表进行分析，以发现潜在的问题和改进点。
3.将报表导出为Excel或其他格式，以便其他软件进行更深入的分析和可视化展示。
六、异常检测与处理1.系统自动检测电力设备的异常情况，如电压波动、电流过大等。
2.针对异常情况，系统自动报警并记录异常信息。
3.操作人员应及时处理异常情况，如调整设备参数、更换设备等。
七、系统维护与升级1.定期对系统进行巡检，检查硬件设备的工作状态，确保系统的正常运行。
2.对于损坏或故障的硬件设备，应及时进行维修或更换。
3.定期对系统软件进行更新和升级，以修复潜在的漏洞和问题，提高系统的性能和稳定性。
4.对于系统的配置和参数设置，应根据实际需求进行调整和优化，以确保系统的最佳性能。
八、常见问题与解决方法1.数据采集异常：检查数据采集模块、传感器和传输线路是否正常，以及配置参数是否正确。
电力用户用电信息采集系统操作手册2采集系统终端管理操作手册1.远程调试1.1业务描述从营销业务应用系统获取终端调试工单，根据调试工单内容，配合现场完成终端调试工作。
1.2操作说明点击【基本应用】->【终端管理】->【远程调试】进入远程调试页面。
通过该功能可实现按单位、工单编号、用户类型、工单起始日期、调试结果等查询条件查询终端调试工单信息。
如下图所示：点击查询结果超链接，进入终端调试结果明细页面，如下图所示：点击触发调试按钮，进行终端调试页面，如下图所示：面增加了调试结果记录功能，记录终端进行那几步调试；如下图所示：完成的工单进行归档。
2终端参数设置2.1业务描述对终端设置终端配置参数、控制参数、限值参数等，设置的参数如下：终端当地电能表显示号台区集中抄表停抄/投抄设置载波从节点附属节点地址抄表参数终端抄表运行参数设置集中器下行通信模块的参数设置终端台区集中抄表重点户设置事件参数有功总电能量差动越限事件参数设置终端声音告警允许∕禁止设置电能表异常判别阈值设定本地端口参数终端脉冲配置参数终端状态量输入参数终端电压/电流模拟量配置参数直流模拟量参数直流模拟量接入参数注意：此功能页面只支持09或13规约终端进行参数设置，对于04或山东规约终端任然在终端调试功能功能菜单下操作，与在运系统业务一致。
2.2操作说明点击【基本应用】->【终端管理】->【参数管理】->【终端参数设置】进入终端参数设置页面，如下图所示：【保存召测结果】按钮为将右侧的召测值保存到数据库；【保存】按钮为将左侧的维护值保存到数据库；【保存并下发】按钮为将左侧的维护值保存到数据库并下发到终端；【按默认值下发】按钮为直接将数据库中终端的参数值直接下发到终端。
3软件升级3.1软件版本管理3.1.1终端版本召测3.1.1.1业务描述对升级程序版本进行管理；上传检测通过的厂家终端升级文件，对其升级目的、支持的原版本文件、升级后的新版本文件进行管理。
电力采集系统操作手册一、系统概述电力采集系统是一种用于自动化采集、处理和监控电力系统数据的系统。
它主要由硬件设备和软件配置组成，能够实现电力数据的实时采集、传输、存储和分析，为电力企业的运营和管理提供重要支持。
二、硬件设备2.1 采集终端采集终端是电力采集系统的核心设备之一，负责采集智能电表的数据。
采集终端通常安装在配电变压器的低压侧，通过串行通信或网络通信方式与智能电表连接，定期采集智能电表的电量数据。
2.2 集中器集中器是电力采集系统的数据处理中心，负责汇总、存储和管理采集终端上传的数据。
集中器通常安装在配电房或变电站内，通过光纤、GPRS等通信方式与采集终端连接，接收并处理采集终端上传的电量数据。
2.3 智能电表智能电表是电力采集系统的数据源，负责计量和存储电量数据。
智能电表具有远程通信功能，能够与采集终端进行数据交换，提供实时电量数据。
三、软件配置3.1 采集参数设置在电力采集系统中，需要设置合适的采集参数，包括采集终端的IP地址、端口号、通信协议等。
这些参数应根据实际情况进行配置，以确保数据采集的准确性和可靠性。
3.2 数据存储与备份集中器收集到的电量数据应存储在数据库中，以便后续的数据分析和处理。
同时，为了确保数据的安全性，应定期对数据进行备份，以防止数据丢失。
四、数据采集与传输4.1 数据采集方式电力采集系统的数据采集方式主要包括定时采集和触发式采集。
定时采集按照设定的时间间隔进行数据采集，而触发式采集则是在智能电表出现异常情况时立即进行数据采集。
4.2 通信协议电力采集系统应采用统一的通信协议，以确保不同设备之间的通信稳定性和兼容性。
常见的通信协议包括IEC60870-5-104、DL/T645等。
4.3 数据传输流程数据传输流程包括数据打包、加密、传输和校验等步骤。
在数据打包过程中，应按照通信协议的规定对数据进行格式化处理；在数据加密过程中，应对数据进行加密处理，以确保数据的安全性；在数据传输过程中，应选择稳定的通信网络和合适的通信方式；在数据校验过程中，应对数据进行校验处理，以确保数据的完整性和准确性。
电力用户用电信息采集系统操作手册————————————————————————————————作者：————————————————————————————————日期：采集系统终端管理操作手册1.远程调试1.1业务描述从营销业务应用系统获取终端调试工单，根据调试工单内容，配合现场完成终端调试工作。
1.2操作说明点击【基本应用】->【终端管理】->【远程调试】进入远程调试页面。
通过该功能可实现按单位、工单编号、用户类型、工单起始日期、调试结果等查询条件查询终端调试工单信息。
如下图所示：点击查询结果超链接，进入终端调试结果明细页面，如下图所示：点击工单编号超链接，在下方展示选中终端下的表计信息；选择一条工单，点击触发调试按钮，进行终端调试页面，如下图所示：调试触发与在运系统终端调试业务基本一致，不一样的地方为调试结果页面增加了调试结果记录功能，记录终端进行那几步调试；如下图所示：选择一条工单，点击【归档】按钮，将此工单进行归档保存，仅能对调试完成的工单进行归档。
2终端参数设置2.1业务描述对终端设置终端配置参数、控制参数、限值参数等，设置的参数如下：➢终端通讯参数终端上行通信口通信参数设置终端上行通信口无线中继转发设置主站IP地址和端口主站电话号码和短信中心号码终端上行通信消息认证参数设置终端组地址设置终端IP地址和端口终端上行通信工作方式（以太专网或虚拟专网）虚拟专网用户名、密码终端上行通信流量门限设置终端级联通信参数➢测量点参数终端电能表/交流采样装置配置参数测量点基本参数测量点限值参数测量点铜损、铁损参数测量点功率因数分段限值终端当地电能表显示号台区集中抄表停抄/投抄设置载波从节点附属节点地址➢抄表参数终端抄表运行参数设置集中器下行通信模块的参数设置终端台区集中抄表重点户设置➢事件参数有功总电能量差动越限事件参数设置终端声音告警允许∕禁止设置电能表异常判别阈值设定➢本地端口参数终端脉冲配置参数终端状态量输入参数终端电压/电流模拟量配置参数➢直流模拟量参数直流模拟量接入参数直流模拟量输入变比直流模拟量限值直流模拟量冻结参数➢终端配置参数终端版本信息终端支持的输入、输出及通信端口配置终端支持的其他配置终端支持的参数配置终端支持的控制配置终端支持的事件记录配置注意：此功能页面只支持09或13规约终端进行参数设置，对于04或山东规约终端任然在终端调试功能功能菜单下操作，与在运系统业务一致。
电力公司用电信息采集系统1.1系统概述用户用电信息管理系统是是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能。
实现对变电站电能计量计费信息、工业大用户用电综合信息、配电线路综合信息、居民用电综合信息的管理。
1.2应用范围地市级、县级供电公司1.3系统功能用电信息采集管理是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常和电能质量监测、用电分析和管理，具备电网信息发布、分布式能源的监控、智能用电设备的信息交互等功能。
主要有以下功能：（1）数据采集任务管理（2）数据管理（3）定值控制1.3.1数据采集任务管理根据不同业务对采集数据的要求，编制自动采集任务，包括任务名称、任务类型、采集群组、采集数据项、任务执行起止时间、采集周期、执行优先级、正常补采次数等信息，并管理各种采集任务的执行，检查任务执行情况。
（1）采集数据类型电能数据●交流模拟量●工况数据●电能质量越限统计数据●事件记录数据●其他数据（2）数据采集方式●定时自动采集●随机召测数据●主动上报数据（3）采集数据模型通过需求分析，按照电力用户性质和营销业务需要，将电力用户划分为六种类型，并分别定义不同类型用户的采集要求、采集数据项和采集数据最小间隔。
大型专变用户（A类）：用电容量在100kVA及以上的专变用户。
中小型专变用户（B类）：用电容量在100kVA以下的专变用户。
三相一般工商业用户（C类）：包括低压商业、小动力、办公等用电性质的非居民三相用电。
单相一般工商业用户（D类）：包括低压商业、小动力、办公等用电性质的非居民单相用电。
居民用户（E类）：用电性质为居民的用户。
公用配变考核计量点（F类）：即公用配变上的用于内部考核的计量点。
其它关口计量点的采集数据项、采集间隔、采集方式可参照执行。
