元胞自动机 NaSch模型及其MATLAB代码作业要求根据前面的介绍，对NaSch模型编程并进行数值模拟：●模型参数取值：Lroad=1000，p=0.3，Vmax=5。

●边界条件：周期性边界。

●数据统计：扔掉前50000个时间步，对后50000个时间步进行统计,需给出的结果。

●基本图（流量-密度关系）：需整个密度范围内的。

●时空图（横坐标为空间，纵坐标为时间，密度和文献中时空图保持一致, 画500个时间步即可）。

●指出NaSch模型的创新之处，找出NaSch模型的不足，并给出自己的改进思路。

●流量计算方法：密度＝车辆数/路长；流量flux=density×V_ave。

在道路的某处设置虚拟探测计算统计时间T内通过的车辆数N；流量flux=N/T。

●在计算过程中可都使用无量纲的变量。

1、NaSch模型的介绍作为对184号规则的推广，Nagel和Schreckberg在1992年提出了一个模拟车辆交通的元胞自动机模型，即NaSch模型（也有人称它为NaSch模型）。

●时间、空间和车辆速度都被整数离散化。

● 道路被划分为等距离的离散的格子，即元胞。

● 每个元胞或者是空的，或者被一辆车所占据。

● 车辆的速度可以在（0～Vmax ）之间取值。

2、NaSch 模型运行规则在时刻t 到时刻t+1的过程中按照下面的规则进行更新：（1）加速：),1min(max v v v n n +→规则（1）反映了司机倾向于以尽可能大的速度行驶的特点。

（2）减速：),min(n n n d v v →规则(2)确保车辆不会与前车发生碰撞。

（3）随机慢化： 以随机概率p 进行慢化，令：)0,1-min(n n v v → 规则(3)引入随机慢化来体现驾驶员的行为差异，这样既可以反映随机加速行为，又可以反映减速过程中的过度反应行为。

这一规则也是堵塞自发产生的至关重要因素。

（4）位置更新：n n n v x v +→ ，车辆按照更新后的速度向前运动。

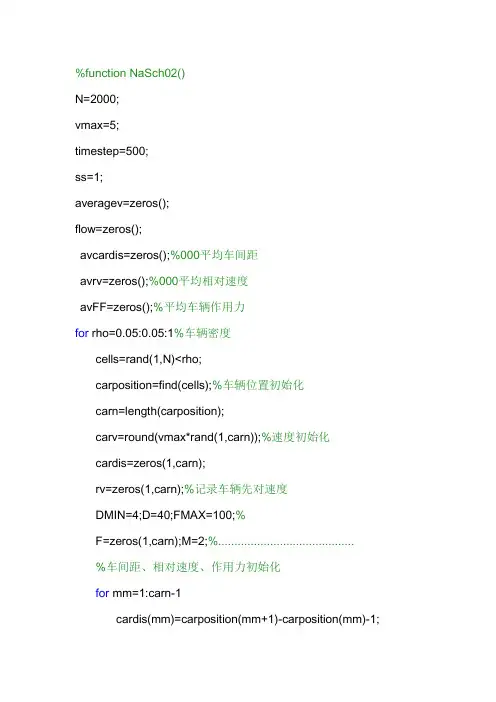

%function NaSch02()N=2000;vmax=5;timestep=500;ss=1;averagev=zeros();flow=zeros();avcardis=zeros();%000平均车间距avrv=zeros();%000平均相对速度avFF=zeros();%平均车辆作用力for rho=0.05:0.05:1%车辆密度cells=rand(1,N)<rho;carposition=find(cells);%车辆位置初始化carn=length(carposition);carv=round(vmax*rand(1,carn));%速度初始化cardis=zeros(1,carn);rv=zeros(1,carn);%记录车辆先对速度DMIN=4;D=40;FMAX=100;%F=zeros(1,carn);M=2;%..........................................%车间距、相对速度、作用力初始化for mm=1:carn-1cardis(mm)=carposition(mm+1)-carposition(mm)-1;rv(mm)=carv(mm+1)-carv(mm);%rrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrr if DMIN<cardis(mm)<DF(mm)=M*rv(mm)^2/cardis(mm);%..........................elseif cardis(mm)>Drv(mm)=0;F(mm)=0;elserv(mm)=0;F(mm)=FMAX;endend%..........................endmm=mm+1;cardis(mm)=N+carposition(1)-carposition(mm)-1;rv(mm)=carv(1)-carv(mm);%rrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrr rrrrrrrif DMIN<cardis(mm)<DF(mm)=M*rv(mm)^2/cardis(mm);%..........................elseif cardis(mm)>Drv(mm)=0;F(mm)=0;elserv(mm)=0;F(mm)=FMAX;endend%................................%车间距、相对速度、作用力初始化完成memor_cells=zeros(timestep,N);memor_cellv=zeros(timestep,N);memor_F=zeros(timestep,N);%............................memor_cardis=zeros(timestep,N);%000memor_rv=zeros(timestep,N);%000sumv=0;pmin=0.1;pmax=0.3; flag=0;%sumcardis=0;%00000000sumrv=0;%000for jj=1:timestep%开始更新for ii=1:carnif rv(ii)>=0flag=1;elseflag=0;endcarv(ii)=min(carv(ii)+1,vmax);%加速更新carv(ii)=min(carv(ii),cardis(ii));%减速if flag==1;pslow=pmin;elsepslow=pmax;endif rand(1)<pslowcarv(ii)=max(carv(ii)-1,0);%随机慢化endif (jj>100)sumv=sumv+carv(ii);%vvvvvvvvvvvvvvvvvvvvvvvvvvvv速度求和end%carpositon变化newposition=carposition(ii)+carv(ii);if newposition<=Ncarposition(ii)=newposition;elsecarposition(ii)=newposition-N;endmemor_cells(jj,carposition(ii))=1;end%速度位置更新完，进行车间距、相对速度的更新for mm=1:carn-1if carposition(mm)<carposition(mm+1)cardis(mm)=carposition(mm+1)-carposition(mm)-1;if cardis(mm)<vmax%rv(mm)=carv(mm+1)-carv(mm);%rrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrr rrrrrrrrrrrrrelse%rv(mm)=0;end%if cardis(mm)>D||cardis(mm)<DMINrv(mm)=0;end%F(mm)=M*rv(mm)^2/cardis(mm);%。

用Matlab实现元胞自动机（网上收集、转载）技术2010-03-13 13:04:28 阅读121 评论0 字号：大中小订阅.file:life.m%% 初始化m = 50;X = zeros(m,m);X(25,25) = 1;n = [m 1:m-1];e = [2:m 1];s = [2:m 1];w = [m 1:m-1];% 绘制初始图形[i,j] = find(X);figure(gcf);plothandle = plot(i,j,'.', ...'Color','blue', ...'MarkerSize',12);axis([0 m+1 0 m+1]);%% 演化for k = 1:50%邻居数N = X(n,:) + X(s,:) + X(:,e) + X(:,w) + ...X(n,e) + X(n,w) + X(s,e) + X(s,w);%概率阵RAND = rand(m);%换代X = X | (N.*RAND>0.99);%绘图[i,j] = find(X);set(plothandle,'xdata',i,'ydata',j)drawnowpause(0.2)kendfile 2:function sierpinski(n);% 使用元胞自动机生成sierpinski直角垫片% Example:% sierpinski(256);% %算法见:孙博文,《分形算法与程序设计：用Visual C++实现》if nargin==0;n=256;endX=ones(n);X(1,n-1)=0;H=imshow(X,[]);set(gcf,'doublebuffer','on');k=1;while k<n;X(k+1,1:end-1)=xor(X(k,1:end-1),X(k,2:end));X(k+1,n)=1;set(H,'CData',X);pause(0.1);k=k+1;endfile 3:function CA_sim_cloud;% 使用元胞自动机模拟地球卫星的云图%% reference:% Piazza, E.; Cuccoli, F.;% Cellular Automata Simulation of Clouds in Satellite Images,% Geoscience and Remote Sensing Symposium, 2001. IGARSS '01. % IEEE 2001 International Volume 4, 9-13 July 2001 Page(s):% 1722 - 1724 vol.4 Digital Object Identifier 10.1109/IGARSS.% 2001.977050time=888; % 程序执行步数M=240;N=320;S=round(rand(M,N)*15);p=[1,2,1,6,6,1,2,1];p=sum(tril(meshgrid(p)),2)/20;rand('state',0);SS=S;R=rand(M,N);G=R;B=R;C=cat(3,R,G,B);fig=figure;set(fig,'DoubleBuffer','on');mov = avifile('example2.avi');cc=imshow(C,[]);set(gcf,'Position',[13 355 157 194])x1=(1:3)+round(M/2);y1=(1:3)+round(N/3);x2=(1:3)+round(M/3);y2=(1:3)+round(N/2);x3=(1:3)+round(M/1.5);y3=(1:3)+round(N/2);q=0;qq=15/4;while q<time;SS=zeros(M,N);for k=1:15;r=rand(M,N); % 生成几率rK=zeros(M+2,N+2);T=(S-k>=0); % 粒子数矩阵K(2:end-1,2:end-1)=T;SS=K(1:end-2,1:end-2).*(r<p(1))+...K(1:end-2,2:end-1).*(r<p(2) & r>=p(1))+...K(1:end-2,3:end).*(r<p(3) & r>=p(2))+...K(2:end-1,1:end-2).*(r<p(4) & r>=p(3))+...K(2:end-1,3:end).*(r<p(5) & r>=p(4))+...K(3:end,1:end-2).*(r<p(6) & r>=p(5))+...K(3:end,2:end-1).*(r<p(7) & r>=p(6))+...K(3:end,3:end).*(r>=p(7))+SS;endS=SS; %SS是粒子扩散后的分布S(S>15)=15;S(x1,y1)=15;S(x2,y2)=15;S(x3,y3)=15; % 粒子源赋值G=(S<=7.5);B=(S>qq);R=(S>qq & S<=7.5);C=double(cat(3,R,G,B));set(cc,'CData',C);q=q+1;pause(0.2);title(['q=',num2str(q)]);Nu(q)=sum(S(1:end));F = getframe(gca);mov = addframe(mov,F);endmov = close(mov);figure;plot(Nu)file 4:题目: 六边形的元胞自动机上的单粒子运动摘要: 本程序在六边形的元胞自动机上模拟单粒子运动,算法是基于FHP规则.元胞自动机模拟地球卫星的云图关键词: 六边形, 元胞自动机, FHP规则figure('Position',[15 30 997 658],'NumberTitle','off');set(gcf,'name',' 六边形的元胞自动机上的单粒子运动');% Author's email: zjliu2001@% Reference:% U. Frisch, B. Hasslacher, Y. Pomeau, Lattice-gas% automata for the Navier-Stokes rquation, Phys. Rev.% Lett. 1986,56: 1505-1508set(gcf,'DoubleBuffer','on');axis square;box on;set(gca,'XColor','r','YColor','r');set(gca,'Position',[-0.01 0.11 0.775 0.815]);L=17.5*0.1/sqrt(3);axis([0,L,0,1]); hold on;for p=0:.1:0.9;plot([0,(1-p)/sqrt(3)],[p,1],'k');endfor p=0:0.1/sqrt(3):1;plot([p,min(p+1/sqrt(3),17.5*0.1/sqrt(3))],[0,min(1,(L-p)*sqrt(3))],'k');endfor p=0:0.1/sqrt(3):1;plot([0,p],[p*sqrt(3),0],'k');endfor p=0:9;plot([L-[0.05+p/10]/sqrt(3),L],[1,1-[0.05+p/10]],'k');endfor p=0:0.05:1;plot([0,L],[p,p],'k');endpo=plot(0.8/sqrt(3),0.5,'r.','markersize',24);pz=0.8/sqrt(3)+0.5i; % the position of read pointA=pi/3*2; % the movement direction of read pointgc=gca;a1=axes('Position',[0.7,0.5,0.25,0.3]);axis square;hold on;axis([0,1,0,1]);plot([0.5+0.5i,(1+i)/2+0.4*exp(i*pi/3*2)]);plot([0.5+0.5i,(1+i)/2+0.4*exp(i*pi/3)]);plot([0.3,0.7],[0.5,0.5]);text(0.2,0.8,'Y','fontsize',14);text(0.73,0.8,'X','fontsize',14);text(0.2,0.4,'Z','fontsize',14);axes(gc);dt=0.1/sqrt(3); k=0;ses=['while k;',...'pz=pz+dt*exp(i*A);',...'if imag(pz)>0.99 | imag(pz)<0.01;',...' A=-A;',...'end;',...'if real(pz)>0.99 | real(pz)<0.01;',...' A=-A-pi;',...'end;',...'set(po,''XData'',real(pz),''YData'',imag(pz));',...'pause(0.2);',...'end;'];po1=uicontrol(gcf,'style','push',...'unit','normalized','position',[0.74,0.87,0.1,0.08],...'string','start','fontsize',18,'callback',[]);set(po1,'callback',['k=~k;if k==1;',...'set(po1,''string'',''stop'');',...'else set(po1,''string'',''start'');',...'end;',ses]);file 5:% DLA%%%%%来源：萝卜驿站/ clc;clear;close all;S=ones(40,100);% state matrixS(end,:)=0; % initial sttaeSs=zeros(size(S)+[1,0]); % top line is origin of particle Ss(2:end,:)=S; % showing matrixN=size(S,2);II=imagesc(Ss);axis equal;colormap(gray)set(gcf,'DoubleBuffer','on');while sum(1-S(1,:))<0.5;y=1;x=round(rand*[N-1]+1); % random positionD=0;while D<0.5; % random travelr=rand;if abs(x-1)<0.1;SL=1;elseSL=S(y,x-1);endif abs(x-N)<0.1;SR=1;elseSR=S(y,x+1);endif SL+SR+S(y+1,x)<2.5; % check the neighbor: left, right, under D=1;S(y,x)=0; % stop in the positionendif r<=1/3; % travel randomlyx=x-1;elseif r<=2/3;x=x+1;elsey=y+1;endSs(2:end,:)=S;if x<0.5|x>N+0.5;D=1; % out of the rangeelseSs(y,x)=0; % to show the moving particleendset(II,'CData',Ss); % to showpause(0.1);endendfile 6:function sands(N);% 砂堆规则% 参考书目：% 物理系统的元胞自动机模拟% 作者:(英国)肖帕德等著、祝玉学等译close allfigure;set(gcf,'Doublebuffer','on');D=ones(N);D1=D;[X,Y]=meshgrid(1:N);Z=2*X-Y;p=fix(9.5*N/21);D(Z>p & Z<9+p)=0;D(fix(end/2)+1:end,:)=1;D=min(D,flipud(D).*D1);D=min(D,fliplr(D).*D1);D(end,fix(end/4.13):end-fix(end/4.13))=0; D(end-1,fix(end/4.12):end-fix(end/4.12))=0; D(end-2,fix(end/4.1):end-fix(end/4.1))=0; % imshow(D,[])% 以上是生成装砂的瓶子B=ones(N);B(Z>9+p)=0;B(fix(end/2)+1:end,:)=1;B(:,fix(end/2)+1:end)=1;B=min(B,fliplr(B));B(1:3,:)=1;% figure;set(gcf,'Doublebuffer','on');% imshow(B,[])% mov = avifile('example2900.avi');kk=3800;for k=1:kk;[B,Nu]=duisha(D,B);Bk=min(D,B);imshow(Bk,[])Ha(k)=Nu;% F = getframe(gca);% mov = addframe(mov,F);end% mov = close(mov);figure;plot(Ha)function [Y,Nu]=duisha(D,B);Dq=10*(1-D);Bg=1-B+Dq;% 研究砂子下落S=zeros(size(B));S1=S;S2=S;S(2:end,:)=Bg(2:end,:)-Bg(1:end-1,:);S1(S==-1)=1;S2(1:end-1,:)=S1(2:end,:);Bg(S1==1)=~Bg(S1==1);Bg(S2==1)=~Bg(S2==1);% 研究砂子倾倒clear Sclear S1clear S2S=zeros(size(B));S1=S;S2=S;S(1:end-1,2:end-1)=Bg(1:end-1,2:end-1)+Bg(2:end,2:end-1)-Bg(2:end,1:end-2); S1(S==2)=1;S2(2:end,1:end-2)=S1(1:end-1,2:end-1);Bg(S1==1)=0;Bg(S2==1)=1;clear Sclear S1clear S2S=zeros(size(B));S1=S;S2=S;S(1:end-1,2:end-1)=Bg(1:end-1,2:end-1)+Bg(2:end,2:end-1)-Bg(2:end,3:end); S1(S==2)=1;S2(2:end,3:end)=S1(1:end-1,2:end-1);Bg(S1==1)=0;Bg(S2==1)=1;Y=(1-Bg).*D;Nu=prod(size(find(Y==0)));file 7:function CA_sim_cloud;% 使用元胞自动机模拟地球卫星的云图%% reference:% Piazza, E.; Cuccoli, F.;% Cellular Automata Simulation of Clouds in Satellite Images,% Geoscience and Remote Sensing Symposium, 2001. IGARSS '01.% IEEE 2001 International Volume 4, 9-13 July 2001 Page(s):% 1722 - 1724 vol.4 Digital Object Identifier 10.1109/IGARSS.% 2001.977050time=500; % 程序执行步数M=240;S=zeros(M,N);p=[1,2,1,6,6,1,2,1];p=sum(tril(meshgrid(p)),2)/20;rand('state',0);SS=S;R=1-S;G=S;B=S;C=cat(3,R,G,B);figure;cc=imshow(C,[]);x=round(M/2);y=(1:3)+round(N/3);q=0;while q<time;SS=zeros(M,N);for k=1:15;r=rand(M,N); % 生成几率rK=zeros(M+2,N+2);T=(S-k>=0); % 粒子数矩阵K(2:end-1,2:end-1)=T;SS=K(1:end-2,1:end-2).*(r<p(1))+...K(1:end-2,2:end-1).*(r<p(2) & r>=p(1))+...K(1:end-2,3:end).*(r<p(3) & r>=p(2))+...K(2:end-1,1:end-2).*(r<p(4) & r>=p(3))+...K(2:end-1,3:end).*(r<p(5) & r>=p(4))+...K(3:end,1:end-2).*(r<p(6) & r>=p(5))+...K(3:end,2:end-1).*(r<p(7) & r>=p(6))+...K(3:end,3:end).*(r>=p(7))+SS;endS=SS; %SS是粒子扩散后的分布S(S>15)=15;S(x,y)=15; % 粒子源赋值G=(S<=10);B=(S>5);R=(S>5 & S<=10);C=double(cat(3,R,G,B));set(cc,'CData',C);q=q+1;pause(0.2);title(['q=',num2str(q)]);Nu(q)=sum(S(1:end));endfigure;file 8:生命游戏(Came of Life)是J. H. Conway在20世纪60年代末设计的一种单人玩的计算机游戏(Garclner，M.，1970、1971)。

融合多源信息的元胞自动机交通流模型随着城市化进程的不断发展和交通流量的快速增长，如何合理优化城市交通系统成为了亟待解决的问题。

为了解决交通流量管理中遇到的挑战，研究人员开始使用元胞自动机交通流模型作为一种有效的工具。

元胞自动机交通流模型结合了多源信息，并能够对城市道路网络中的交通流进行模拟和预测。

本文将重点介绍融合多源信息的元胞自动机交通流模型，并详细分析其优势和应用前景。

一、元胞自动机交通流模型简介元胞自动机交通流模型是一种基于交通流动的个体自动行为的模拟方法。

它将整个道路网络划分为多个元胞，每个元胞代表一个交通单元，如车辆或行人等。

通过定义元胞之间的规则和交互方式，模型可以刻画城市道路系统中的交通流动情况。

元胞自动机交通流模型使用自动机理论和网络拓扑结构相结合的方法，具有模拟真实交通行为的优势。

二、多源信息融合的意义和方法多源信息的融合对于提高交通流模型的准确度和预测能力至关重要。

常见的多源信息包括道路网络拓扑结构、车辆速度、交通信号灯状态、道路岔口等。

通过合理融合这些信息，可以更好地模拟城市交通流动的实际情况。

在元胞自动机交通流模型中，多源信息融合的方法主要包括以下几种：数据融合、模型融合和参数融合。

数据融合是将来自不同数据源的交通数据进行处理和整合，以获取全面准确的信息。

模型融合是将不同类型的交通模型进行整合，并基于多种模型的结果进行预测和优化。

参数融合是将不同参数的评估结果进行整合，以获取更加全面和准确的评估结果。

三、融合多源信息的元胞自动机交通流模型的优势融合多源信息的元胞自动机交通流模型相比传统模型具有以下优势：1. 准确性提高：多源信息的融合使得模型更加贴近真实交通情况，模拟结果更准确可靠。

2. 鲁棒性增强：多源信息的融合使得模型对于数据噪声和不确定性具有更好的适应和鲁棒性。

3. 预测能力增强：多源信息的融合使得模型在预测和优化交通流方面具有更高的准确性和可信度。

四、融合多源信息的元胞自动机交通流模型的应用前景融合多源信息的元胞自动机交通流模型在城市交通系统优化和管理中具有广阔的应用前景。

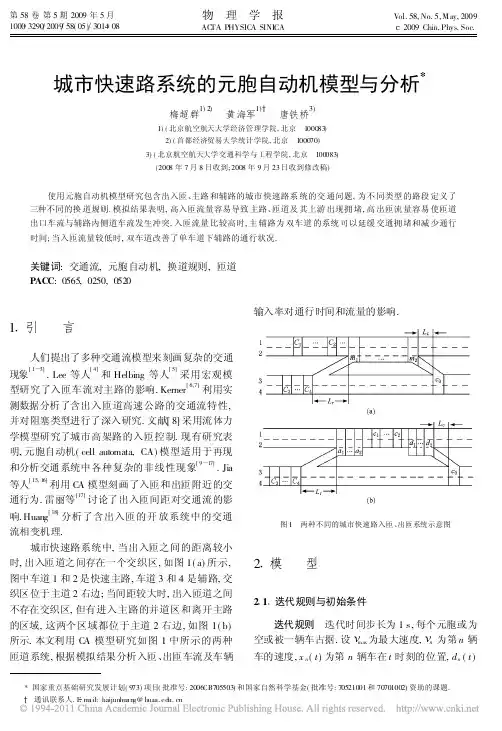

城市快速路系统的元胞自动机模型与分析*梅超群1)2)黄海军1)唐铁桥3)1)(北京航空航天大学经济管理学院,北京 100083)2)(首都经济贸易大学统计学院,北京 100070)3)(北京航空航天大学交通科学与工程学院,北京 100083)(2008年7月8日收到;2008年9月23日收到修改稿)使用元胞自动机模型研究包含出入匝、主路和辅路的城市快速路系统的交通问题,为不同类型的路段定义了三种不同的换道规则.模拟结果表明,高入匝流量容易导致主路、匝道及其上游出现拥堵,高出匝流量容易使匝道出口车流与辅路内侧道车流发生冲突.入匝流量比较高时,主辅路为双车道的系统可以延缓交通拥堵和减少通行时间;当入匝流量较低时,双车道改善了单车道下辅路的通行状况.关键词:交通流,元胞自动机,换道规则,匝道PACC :0565,0250,0520*国家重点基础研究发展计划(973)项目(批准号:2006CB705503)和国家自然科学基金(批准号:70521001和70701002)资助的课题.通讯联系人.E mail:haijunhuang@1 引言人们提出了多种交通流模型来刻画复杂的交通现象[1 3].Lee 等人[4]和Helbing 等人[5]采用宏观模型研究了入匝车流对主路的影响.Kerner [6,7]利用实测数据分析了含出入匝道高速公路的交通流特性,并对阻塞类型进行了深入研究.文献[8]采用流体力学模型研究了城市高架路的入匝控制.现有研究表明,元胞自动机(cell automata,CA)模型适用于再现和分析交通系统中各种复杂的非线性现象[9 17].Jia等人[15,16]利用C A 模型刻画了入匝和出匝附近的交通行为.雷丽等[17]讨论了出入匝间距对交通流的影响.Huang[18]分析了含出入匝的开放系统中的交通流相变机理.城市快速路系统中,当出入匝之间的距离较小时,出入匝道之间存在一个交织区,如图1(a)所示,图中车道1和2是快速主路,车道3和4是辅路,交织区位于主道2右边;当间距较大时,出入匝道之间不存在交织区,但有进入主路的并道区和离开主路的区域,这两个区域都位于主道2右边,如图1(b)所示.本文利用C A 模型研究如图1中所示的两种匝道系统,根据模拟结果分析入匝、出匝车流及车辆输入率对通行时间和流量的影响.图1 两种不同的城市快速路入匝、出匝系统示意图2 模型2 1 迭代规则与初始条件迭代规则 迭代时间步长为1s,每个元胞或为空或被一辆车占据.设 max 为最大速度, n 为第n 辆车的速度,x n (t )为第n 辆车在t 时刻的位置,d n (t )第58卷第5期2009年5月1000 3290 2009 58(05) 3014 08物 理 学 报AC TA PHYSIC A SINICAVol.58,No.5,M ay,20092009Chin.Phys.Soc.=x n-1(t)-x n(t)-1为t时刻第n辆车前方的空元胞数.本文采用如下迭代规则:1)加速, n min( max, n+1);2)减速, n min( max,d n);3)以概率p随机慢化, n ma x( n-1,0);4)位置更新,x n x n + n.此外,主路1和2上的最大速度为 max,辅路、匝道、交织区与并道区上的最大速度为 !max.设连接出匝与辅路的元胞位置为c0(见图1),出匝车道上的头车为l c,车道3上c0后的头车为l3.若l c与l3都在下一时步通过c0,设它们达到c0所需时间分别为t c和t3,则有t c=c0-x lcmin( !max,c0-x lc-1, lc+1),(1)t3=c0-x l3min( !max,c0-x l3-1, l3+1),(2)其中x l3和x lc分别为车辆l3和l c的位置, l3和 lc分别为车辆l3和l c的速度.若t c<t3,则l c直接进入辅路,而l3将减速;若t c>t3,l3继续前进,而l c将减速.若t c=t3,则当c0-x lc <c0-x l3时,l c先通过,否则l3先通过,但此时如果l3换道,则l c也同时通过;若c0-x lc=c0-x l3时,则出匝车辆l c优先通过.初始条件 每一时步,第i车道入口车辆到达率为 i(i=1,2,3,4),其初始速度为最大速度,但如果入口元胞被占据,则到达车辆被删除.设主路第i车道入口处驶入的车流中,出匝车所占比例为i(i=1, 2);辅路第i车道入口处驶入的车流里,通过匝道进入主路的车辆所占比例为i(i=3,4).模拟采用开放边界,即各车道上的车到达末端后都离开系统.如图1所示,入匝的长度为L r,出匝的长度为L c.2 2.换道规则现实中的换道通常很复杂,本文分别就进出交织区或并道区而产生的换道、为出入匝道做准备而换道、为获得理想速度而换道三种情形定义相应的换道规则,具体规则如下.1)进出交织区或并道区而产生的换道.当主路2上的车辆需要进入图1(a)中的交织区[m1,m2]时或交织区[m1,m2]内的车辆需要进入主路2时,将发生换道行为;当图1(b)中并道区[a1,a2]内的车辆需要进入主路2时或主路2上的车辆需要进入区域[d1,d2]时,也发生这类换道行为.条件是,如果g-i+g+i+1∀M!,g-i∀min{g+i,max(0,M!-1)},g+i∀g i或g+i∀1,(3a)或g-i+g+i+1<M!,g+i∀g i或g+i∀1,(3b)则车辆换道.2)为出入匝道做准备而换道.位于图1(a)或图1(b)中[c1,c2]内的车辆,若希望出匝,必须首先从主路1换道至主路2;位于[c3,c4]内的车辆,若希望入匝,必须首先从辅路4换道至辅路3 条件是,若g-i∀min{ -i+1,M!},g i#g+i或g+i∀1,(4)则车辆换道.3)为获得理想速度而换道.无论是主路还是辅路上的车辆,虽然没有出入匝道的要求,但为了获得自己期望的速度,都可以通过换道来实现.条件是,若g-i∀min{ -i+1,M!},g i<min{v i+1,M}且g+i∀min{ i+1,M},(5)则车辆以一定概率p1换道.上面,g i表示当前车辆与前车之间的空元胞数,g-i表示当前车辆与目标车道后方车辆之间的空元胞数,g+i表示当前车辆与目标车道前方车辆之间的空元胞数, i表示当前车辆的速度, -i表示目标车道后方车辆的速度.M和M!是两个参数,若当前换道车辆进入主路,令M!= max,否则M!= !max;若当前换道车辆位于主路上,令M= max,否则M= !max.换道规则3)既要求目标车道的条件能保证换道车辆达到理想速度,又要求换道之后不影响目标车道后方的车辆(Tang等人[19]采用的换道规则类似).换道规则1)和2)属于强行换道,并且规则1)根本不考虑换道行为对目标车道的影响.1)表明车辆必须马上换道才能达到目的地,否则会在交织区的尽头停车等待.其中(3a)与(3b)式中的条件g+i∀g i或g+i∀1说明换道车辆没有完全考虑换道后的速度;(3a)式中的另外两个条件说明当换道车辆发现目标道上旁边的空隙较大(即g-i+g+i+1∀M!),且g+i>max{0,M!-1}和g-i∀max{0,M!-1}30155期梅超群等:城市快速路系统的元胞自动机模型与分析时,目标道紧邻后车虽受到影响,但最多减速到M !图2 不同区域车辆运动的时空斑图 (a)和(b)为单车道条件;(c)和(d)为双车道条件-1;若g +i#max{0,M !-1}和g-i∀g+i时,目标道紧邻后车所受到的最大影响也仅是减速到g -i ,而结合条件g +i ∀g i 或g +i ∀1易知,g -i 的值不会很小.(3b)式的另一个条件表明当换道车辆发现目标道上旁边的空隙较小(即g -i+g +i+1<M !)时,即使目标道上紧邻后车被影响了,其预期理想速度与下一时步实际速度之间的差距也小于M !.2)表明由于距离真正的出入匝道换道区域还有一定的路程,换道车辆的行进不如1)中突然或急躁,条件g -i ∀min{ -i +1,M !}考虑了不影响目标道上后方车辆的行驶,同时g +i ∀g i 或g +i ∀1也说明对前方目的地的考虑使得换道车辆降低了速度变化的幅度.本文假设c 2之前的出匝车或c 4之前的入匝车若未能在当前时步内完成换道,则须在c 2或c 4处等待直至在下一个时步里实现换道.显然,若 1=0, 4=0和p 1=0,则图1变成单车道情形.此外,记L =a 2-a 1+1,L d =d 2-d 1+1,L m =m 2-m 1+1和L k =d 1-a 2+1.3 模拟与分析为简单起见,将车道i 离散成620个元胞,其编号从左至右依次为1,2,∃,620,每个元胞的长度为7 5m.设入匝的长度为L r 个元胞,出匝的长度为L c 个元胞.图1(a)中,m 1为第301号元胞,交织区的终点为第m 2号元胞,交织区的长度是L m 个元胞.图1(b)中,a 1为第201号元胞,并道区的终点为第a 2号元胞,并道区的长度是L a 个元胞;另一个并道区(为了出匝)的起点为第d 1号元胞,终点为第d 2号元胞,并道区的长度是L d 个元胞.此外,图1(b)中第a 2号元胞与第d 1号元胞之间的距离为L k 个元3016物 理 学 报58卷胞.模拟中取L r=3,L c=3,L m=20,L k=200,L a= 10和L d=10.考虑到入匝车辆对主路交通的影响,我们假设车道1上的车辆若希望出匝,必须在区域[c1,c2]内按照换道规则2)换到车道2 图1(a)中,取c1=m1 -40,c2=m1- max;图1(b)中,取c1=d1-40,c2= d1- max.这里c2的设置原则是必须为车道2上受到入匝和出匝车辆影响的车留下足够的换道空间.同理,在图1(a)中取c3=300-L r-40和c4=300-L r- !max,图1(b)中取c3=200-L r-40和c4=200 -L r- !max,c4的设置原则是必须为车道3上受到入匝和直行车辆影响的车留下足够的换道空间.图1(a)中主路车辆与匝道车辆之间容易产生冲突,即当第m2号元胞处有等待换到主路2的车辆、同时主路2的第m2号元胞处有等待出匝的车辆时,就出现冲突.为此,我们假设不出匝的车辆必须在第m2号元胞之前换道至主路2为了降低入匝车辆对主路交通的影响,设区域[m1,m2]内主路1上的换道概率为p1=0、而主路2上的换道概率为p1=1;区域[a1-20,a2]内主路1的换道概率为p1=0、而主路2的换道概率为p1= 1.同样,为了降低出匝车辆对辅路交通的影响,设区域[c0- !max,c0-1]内车道3上的换道概率p1=1、车道4上的换道概率为p1=0.为简单起见,假设其他区域满足换道规则3)时的换道概率均为p1= 0 3.此外,假设车辆在各车道入口处就决定了是否选择匝道实现入匝或出匝.设 max=3和 !max=2,我们先研究图1(a)系统中主、辅路为双车道和单车道时的车辆运动时空斑图,见图2,其中参数 1=0 2, 2=0 65, 3=0 6, 4 =0 2,1=0 1,2=0 5,3=0 6和4=0 1,截取的模拟时步为[9601,10000].图2(a)是单车道条件下车道2上m1位置前100个元胞、与[m1,m2]平行的20个元胞和m2位置后140个元胞(总计260个元胞)内的时空斑图,图2(b)是单车道条件下车道3入匝点前97个元胞、入匝段3个元胞、交织段20个元胞、出匝段3个元胞和车道3出匝点后137个元胞(总计260个元胞)内的时空斑图.图2(c)和图2 (d)是分别对应双车道条件下的时空斑图.由于存在换道因素,不同区域尤其是车道2的[m1,m2]区域和它右边的交织区域里出现了车辆运动轨迹中断现象,这是合理的.图2表明,当车道2和车道3具有相同的初始条件时,主、辅路为单车道时的密度大于主辅路为双车道时的密度,车道2上m1位置前和[m1,m2]区域内都出现了明显的堵塞(图2(a)),车道3上入匝点附近出现了轻微向后传播的拥挤波(图2(b)),说明本文建立的模型可以模拟出入匝车流对主、辅路交通的影响.车道2上[m1,m2]区域内的车辆比较多,而连接入匝和出匝的交织段内的车辆比较少(图2(b)),这与实测结果是相符的.图1(b)系统的时空斑图与图2类似(但[a2,d1]段内不存在交通),为节省篇幅,本文不再给出图1(b)系统的时空斑图.下面分析路径的通行时间、车道流量和系统流量与入匝车流之间的关系,记车道i入口至车道k 出口的路径为R ik(i,k=1,2,3,4).图3是单车道条件下路径通行时间、车道流量与系统流量同参数3 (车道3入口所产生的车辆总数中,3比例将通过入匝进入主路)的关系,从此图可以得到如下结论:对于图1(a)系统,图3(a)和图3(c)表明,在给定的主辅路参数条件下,当入匝车辆流入率3# 0 7时,对主路的影响不大,路径R22与R23的通行时间稳定在较低水平,车道2和系统的流量基本呈上升趋势;当0#3#0 25时,路径R33与R32的通行时间随3上升而下降,车道3上的流量也随之上升,直到3=0 7,主路与系统的流量达到最大值;当0 25#3#0 7时,车道3上的流量开始下降;当3∀0 9时,车道3上的流量下降明显,而当3接近1时,R23的通行时间突然下降.上述数值模拟结果是合理的,因为当3小于某值时,入匝车辆对原本不拥挤的主路影响不大,车辆可以顺利进入主路,而辅路也变得易于通行.主路上区域[m1,m2]内的拥挤程度是随3增加而上升的,当3超过某值以后,入匝车辆难以顺利换道进入主路,主路上的车也难以前行,或者换道出来,造成路径R22,R23和R32的时间明显上升.图1(b)系统的情况与图1(a)系统类似,见图3 (b)和图3(d),区别在于:当0#3#0 4时路径R33, R32的通行时间随3上升而下降,但是同比高于图1(a)系统,这种差异在路径R33上表现更明显,3=0 4后稳定下来;而路径R22,R23的时间在3=0 2时就开始上升,车道2的流量也在此时达到最大值,然后呈下降趋势;车道3与系统的流量在3=0 430175期梅超群等:城市快速路系统的元胞自动机模型与分析图3 路径的通行时间、车道流量及系统的流量与参数 3的关系,其中(a)与(c)和(b)与(d)分别对应于图1(a)和图1(b)的系统.主辅路均为单车道. 2=065, 3=0 6, 2=05图4 路径的通行时间、车道流量及系统的流量与参数 3的关系,其中(a)与(c)和(b)与(d)分别对应图1(a)和图1(b)的系统.主辅路均为双车道, 1=0 2, 2=0 65, 3=0 6, 4=02, 1=0 1, 2=0 5, 4=0 13018物 理 学 报58卷时达到最大值,之后一直下降.原因是:当入匝车辆比较少时,图1(b)系统的入匝与出匝距离较远,出匝车辆不会过早换道,从而大大增加了主路对入匝的阻碍作用,而且这种阻碍很快传到辅路,从而使得辅路也堵塞起来.通行过程中,入匝并通区对主路的影响比图1(a)系统还大,因为图1(a)系统中的出匝车辆在交织区可以换道,减轻了主路的交通压力,而图1(b)系统却在入匝并道区和出匝并道区发生两次冲突,当主路密度达到一定程度后,出匝处的阻塞波可能传播到入匝口上游.图5 路径的通行时间、系统流量与参数2的关系,其中(a)与(c)和(b)与(d)分别对应图1(a)和图1(b)的系统.主辅路均为双车道,1=0 6, 2=0 4, 3=0 6,1=0 2图4是主辅路为双车道时路径的通行时间、车道流量和系统流量同参数3的关系图.从中可以得到如下结论.图4(a)和图4(c)表明,对于图1(a)系统,路径R22和R23的通行时间比较稳定,而且与单车道条件下3值比较小时所得结果类似,但是当0#3# 0 25时,由于可以换道使得路径R32和路径R33的通行时间较单车道时低,车道3的流量随着入匝车辆增加而下降,换到车道4的车辆也减少,使得车道4的流量也随着3的增加而下降.尽管车道1和车道2的车辆不断增加,但由于其速度未受到明显影响,所以主路的流量增加,使得整个系统的流量比较大.当3∀0 7时,系统流量略有下降,这是因为主路的流量上升幅度低于辅路的流量下降幅度.图4(b)和图4(d)表明,对于图1(b)系统,双车道的交通情况明显好于单车道.3=0 4时才出现路径R22和R23的通行时间明显上升,比单车道的3 =0 2延迟一些.当3∀0 4时,路径R32的通行时间先是比较平稳,再增加一点,然后又稳定下来.当3∀0 5时,路径R22和R23的时间上升幅度明显减小.当0 5#3#0 9时,各条车道的流量和系统流量都比较稳定.当3∀0 9时,主路流量下降,导致系统流量下降,这是入匝车流过多导致的.接下来,我们分析出匝车流对通行时间的影响.为简单见,假设辅路车辆不进入主路,即3=0,4 =0.数值模拟结果如图5所示.从图5可以发现,当 4=0时,路径R33的通行时间没有变化,这是因为车道3的车很容易换到车道4 随着出匝比例2的增加,路径R23的通行时间先平稳后上升, 4越大,转折点越靠前.对于相同的 4,路径R23时间在图1(a)系统中的转折点明显比图1(b)系统靠前.图5(b)显示,路径R33的通行时间在图1(b)系统中是230195期梅超群等:城市快速路系统的元胞自动机模型与分析的增函数,但增长速度非常慢.系统流量先是微小上升,接着大幅度下降.参数 4=0 5和 4=1对通行时间与流量的影响非常小.过多出匝车辆容易引起匝道出口车流与辅路内侧车道上的车流发生冲突,导致二者的通行时间增加.图1(a)系统中的高密度路段比较长,其路径时间比图1(b)系统的大,且上升的转折点比较靠前.在2达到某临界值之前,系统流量没有单调上升或单调下降的特征,随着2继续增加,出匝口附近和辅路上的拥堵加剧,系统流量下降.4 结论本文使用元胞自动机模型研究了包含出入匝道、主路和辅路的城市快速路系统的交通问题.根据车道和出入匝附近的具体情况,定义了三种换道规则并通过元胞自动机模型给以实现.模拟结果表明,当入匝车辆数比较少时,双车道明显改善了单车道下辅路的通行状况.当入匝车流增加到一定程度时,主路、匝道及其上游出现拥堵,通行时间迅速增加,流量急剧下降,而双车道对这种局面能够起到缓解作用.高出匝流量容易使匝道出口车流与辅路内侧道车流发生冲突,增加车道通行时间.需要说明的是,这些结论是依据模拟结果的平均趋势得出的,当分析入匝车流的影响时,假设出匝车流保持不变,反之亦然.对主要参数的灵敏度分析结果说明,本文所定义的换道规则和提出的元胞自动机模型可以用来研究城市快速路系统中的交通问题.[1]Chowdhury D,Santen L,Schadsc hneider A2000Phys.Re p.329199[2]Kerner B S2004The Physic s o f Traffic(Berli n Heidelberg:SpringerVerlag)[3]Helbing D2001Rev.M o d.Phys.731067[4]Lee H Y,Lee H W,Kim D1998Phys.Rev.L e tt.811130[5]Helbing D,Treiber M1998Phys.Rev.Lett.813042[6]Kerner B S2002Phys.Re v.E65046138[7]Kerner B S,Klenov S L2003Phys.Rev.E68036130[8]Lei L,Dong L Y,Ge HX,Dai S Q2007Proc ee dings of the5thCon fere nce on Nonlinear Mec hanics(Shanghai University Pres s.)pp.985 989[9]Nagel K,Schreckenberg M1992J.Phys.I22221[10]Nagatani T2002Re p.Prog.Phys.651331[11]Nagatani T2007Physica A377651[12]Xue Y,Dong L Y,Dai S Q2001Acta Phys.Sin.50445(inChinese)[薛 郁、董力耘、戴世强2001物理学报50445] [13]Kuang H,Kong L J,Liu M R2004Acta Phys.Sin.534138(inChinese)[邝 华、孔令江、刘慕仁2004物理学报534138] [14]Wang W X,Wang B H,Zheng W C,Yin C Y,Zhou T2005Phys.Rev.E72066702[15]Jia B,Jiang R,Wu Q S2005Physic a A345218[16]Jia B,Jiang R,Wu Q S2004Phys.Rev.E69056105[17]Lei L,Dong L Y,Song T,Dai S Q2006Acta Phys.Sin.551711(in Chines e)[雷 丽、董力耘、宋 涛、戴世强2006物理学报551711][18]Huang D W2006Phys.Re v.E73016123[19]Tang T Q,Huang H J,Wong S C,Ji ang R2007Acta Mech.Sin.23493020物 理 学 报58卷Modeling urban expressway systems with ramps and accessoryroads by cellular automaton model *Mei Chao Qun 1)2) Huang Hai Jun 1) Tang Tie Qiao 3)1)(S chool o f Economics an d Man ag emen t ,Bei jin g U n iversity o f Aeron au tics an d Ast rona utics ,Be ijin g 100083,Chin a )2)(Sc hool o f S ta tistics ,Ca pital Un ive rsity o f Economics an d Busin ess ,Bei jin g 100070,Chin a )3)(Sch ool o f Tra nsporta tion Sc ien ce a nd En gin eerin g ,Be ijin g Un ive rsity o f Ae rona utics a nd Astrona utic s ,Bei jin g 100083,Ch ina )(Received 8Jul y 2008;revised man uscript recei ved 23Sep temb er 2008)AbstractI n this pape r,a cellular automaton model is proposed to study the traffic of urban expresswa y systems with on off ramps and accessory roads.Three lane cha nging rules are defined for diffe rent road sec tions.Simulation results show that higher on ramp ra te easily produces traffic ja ms on main roads,on ra mps and their upstream sections.Higher off ra mp rate easily leads to c onflict with the inflow of accessory road.The syste m having two lanes on main and accessory roads can allevia te the jam degree and decrease the vehicles %running time when on ra mp rates are high.Keywords :traffic flow,cellular automaton,lane changing rule,ra mp PACC :0565,0250,0520*Projects supported by the National &973∋Basic Research Program of Chi na (Grant No.2006CB705503)and the Nati onal Natural Science Foundation of Chi na (Grant Nos.70521001,70701002).Correspondi ng author.E mail:haijunhuang@30215期梅超群等:城市快速路系统的元胞自动机模型与分析。

元胞自动机的交通流模拟算法元胞自动机（Cellular Automata，CA）是一种离散的空间模型，由许多相同形态和行为的元胞组成，每个元胞根据一定的规则与周围的元胞进行交互作用。

其中，交通流模拟算法是元胞自动机在交通领域的应用之一。

本文将介绍交通流模拟算法的基本原理、应用场景和发展趋势。

一、交通流模拟算法的基本原理交通流模拟算法基于元胞自动机的思想，将道路划分为一系列的元胞，并对每个元胞进行状态的定义和更新。

在交通流模拟中，每个元胞可以表示一个车辆，其状态包括位置、速度、加速度等。

通过定义元胞之间的交互规则，模拟车辆在道路上的运动和交通流的演化。

交通流模拟算法的核心是规则的制定和更新。

常用的规则包括加速规则、减速规则、保持规则等。

加速规则可以使车辆在没有障碍物的情况下提高速度；减速规则可以使车辆在遇到障碍物或交通拥堵时减速；保持规则可以使车辆保持一定的距离和速度，以保证交通流的稳定性。

二、交通流模拟算法的应用场景交通流模拟算法广泛应用于城市交通规划、交通信号优化、交通拥堵预测等领域。

通过模拟交通流的运动和演化，可以评估不同交通策略对交通流的影响，优化交通信号控制，预测交通拥堵情况，提供科学依据和决策支持。

在城市交通规划中，交通流模拟算法可以模拟城市道路网络的运行情况，评估不同道路规划方案对交通流的影响。

通过模拟交通流的运动和演化，可以评估道路的通行能力、交通拥堵程度和交通状况的稳定性，为城市交通规划提供科学依据。

在交通信号优化中，交通流模拟算法可以模拟交通信号的控制策略，评估不同信号控制方案对交通流的影响。

通过模拟交通流的运动和演化，可以评估信号配时的合理性、交通信号的协调性和交通状况的改善程度，为交通信号优化提供科学依据。

在交通拥堵预测中，交通流模拟算法可以模拟交通拥堵的演化过程，预测交通拥堵的发生时间和地点。

通过模拟交通流的运动和演化，可以评估不同交通拥堵预测模型的准确性和可靠性，为交通拥堵预测提供科学依据。

元胞自动机NS交通流模型C语言仿真版/* 元胞自动机的NS交通流模型简要说明：将7.5km的道路离散为1000个7.米长的格子，每个格子或为空或为车辆占据，车辆的速度v为0～Vmax之间的值，每辆车遵循同一规则运动，即：1、加速min（v+1，Vmax）；2、减速max（与前一辆车的距离，v）；3、以概率p，v=v-1；4、车辆位置更行 x（t+1）=x（t）+v（t+1）。

仿真采用周期性边界，即头围相接形成一个环路。

仿真得到不同车辆密度下的车流平均速度。

*/#include#include#include#include#include#define Lane 1000#define TBEGIN 2000#define T 3000#define Vmax 5#define P 0.5void initcars(int );void move();float caculate(int );int FindFront(int ,int );int cars[T][Lane]; //定义数组void main(){int i,j;float v;srand(time(NULL));for(i=10;i<=1000;i+=10) //不同车辆数目{initcars(i);move();v=caculate(i);//printf("车辆数为%d时的平均速度为：%.2f\n",i,v); }}//初始化道路车辆void initcars(int n){int i,j,location,speed;for(i=0;i<t;i++)for(j=0;j<lane;j++)cars[i][j]=-1;//赋初值for(i=0;i<n;i++){location=rand()%1000;if( cars[0][location] ==-1){cars[0][location]=rand()%(Vmax+1);}elsei--;}//debug/*for(j=0;j<lane-1;j++)if( cars[0][j] >=0 )printf("%d %d\n",j,cars[0][j]);*/}//车辆运动void move(){int i=0,j,x,v,gap;for(i=0;ifor(j=0;j{if( cars[i][j] >= 0 ){v=cars[i][j];gap=FindFront(i,j); //与前车距离//printf("weizhi: %d sudu:%d gap:%d\n",j,cars[i][j],gap); //速度更新if( (v+1) <= Vmax)v++;if( v > gap )v = gap;if( v>0 && ( rand()%100 <= P*100 ) ) v--;//位置更新x=v+j;x=x%1000;//printf("\n%d %d\n",x,v);if( cars[i+1][x] == -1 ){cars[i+1][x]=v;}else{printf("撞车啦,第%d秒，第%d格\n",i,j); exit(1);}}}}//计算与前车距离int FindFront(int i,int j){int front=0;while( cars[i][(++j)%1000] == -1 ) {front++;}return front;}//计算、记录平均速度float caculate(int n){long s=0,i,j;float v=0;for(i=TBEGIN;i<t;i++)for(j=0;j<lane;j++){if( cars[i][j] >= 0 ){s+=cars[i][j];//printf("%d %d\n",j,cars[2999][j]);}}//计算平均速度v=(float)s/n/(T-TBEGIN);//记录数据FILE *fp;if( ( fp = fopen("记录.txt","ab") ) == NULL ) {printf("error");exit(2);}else{fprintf(fp,"密度：%3d 速度%.2f ",n,v); char line[] = "\r\n";fwrite(line, strlen(line), 1, fp);}fclose(fp);return v;}</lane;j++)</t;i++)</lane-1;j++)</n;i++)</lane;j++)</t;i++)。

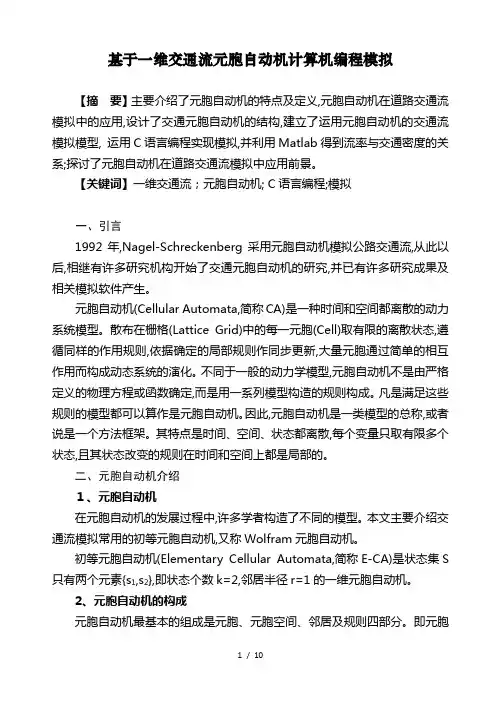

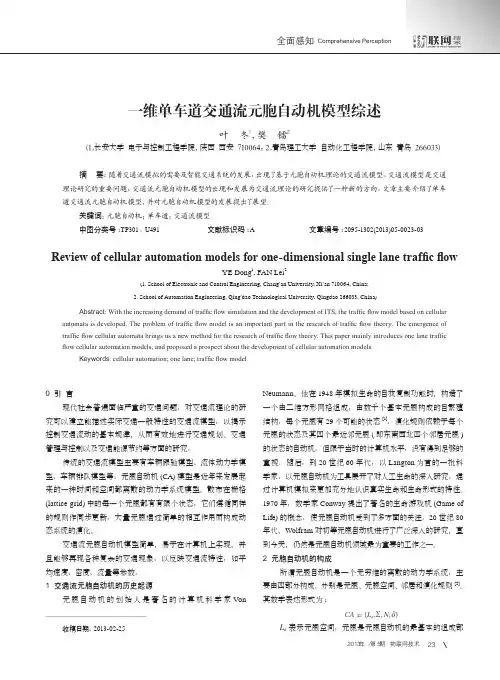

基于一维交通流元胞自动机计算机编程模拟【摘要】主要介绍了元胞自动机的特点及定义,元胞自动机在道路交通流模拟中的应用,设计了交通元胞自动机的结构,建立了运用元胞自动机的交通流模拟模型, 运用C语言编程实现模拟,并利用Matlab得到流率与交通密度的关系;探讨了元胞自动机在道路交通流模拟中应用前景。
