液晶显示器常用“通用驱动板”介绍

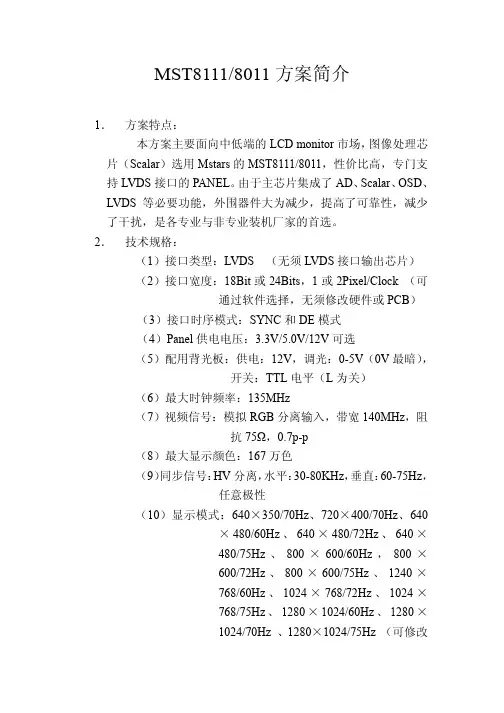

MST8111/8011方案简介1．方案特点：本方案主要面向中低端的LCD monitor市场，图像处理芯片（Scalar）选用Mstars的MST8111/8011，性价比高，专门支持LVDS接口的PANEL。

由于主芯片集成了AD、Scalar、OSD、LVDS等必要功能，外围器件大为减少，提高了可靠性，减少了干扰，是各专业与非专业装机厂家的首选。

2．技术规格：（1）接口类型：LVDS （无须LVDS接口输出芯片）（2）接口宽度：18Bit或24Bits，1或2Pixel/Clock （可通过软件选择，无须修改硬件或PCB）（3）接口时序模式：SYNC和DE模式（4）Panel供电电压：3.3V/5.0V/12V可选（5）配用背光板：供电：12V，调光：0-5V（0V最暗），开关：TTL电平（L为关）（6）最大时钟频率：135MHz（7）视频信号：模拟RGB分离输入，带宽140MHz，阻抗75Ω，0.7p-p（8）最大显示颜色：167万色（9）同步信号：HV分离，水平：30-80KHz，垂直：60-75Hz，任意极性（10）显示模式：640×350/70Hz、720×400/70Hz、640×480/60Hz、640×480/72Hz、640×480/75Hz、800×600/60Hz，800×600/72Hz、800×600/75Hz、1240×768/60Hz、1024×768/72Hz、1024×768/75Hz、1280×1024/60Hz、1280×1024/70Hz 、1280×1024/75Hz （可修改软件补充非标准显示模式）（11）调节功能：亮度、对比度、水平位置、垂直位置、时钟频率、时钟相位、OSD位置、颜色调节、7国语言、自动几何调整、复位功能。

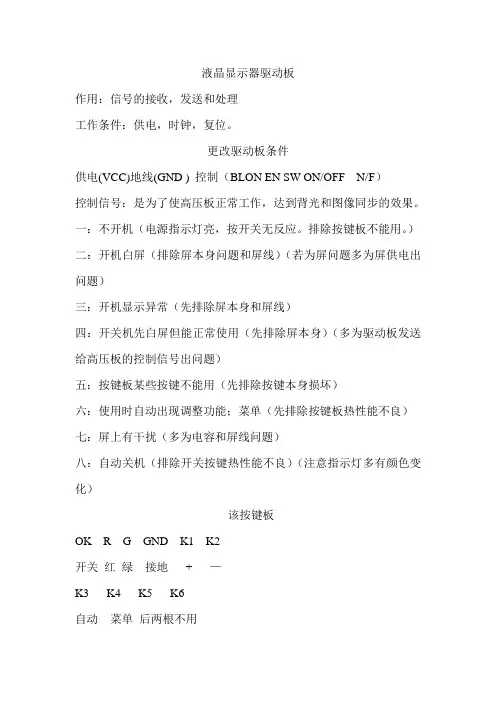

液晶显示器驱动板
作用：信号的接收，发送和处理
工作条件：供电，时钟，复位。

更改驱动板条件
供电(VCC)地线(GND ) 控制（BLON EN SW ON/OFF N/F）
控制信号：是为了使高压板正常工作，达到背光和图像同步的效果。

一：不开机（电源指示灯亮，按开关无反应。

排除按键板不能用。

）二：开机白屏（排除屏本身问题和屏线）（若为屏问题多为屏供电出问题）
三：开机显示异常（先排除屏本身和屏线）
四：开关机先白屏但能正常使用（先排除屏本身）（多为驱动板发送给高压板的控制信号出问题）
五：按键板某些按键不能用（先排除按键本身损坏）
六：使用时自动出现调整功能；菜单（先排除按键板热性能不良）七：屏上有干扰（多为电容和屏线问题）
八：自动关机（排除开关按键热性能不良）（注意指示灯多有颜色变化）
该按键板
OK R G GND K1 K2
开关红绿接地+ —
K3 K4 K5 K6
自动菜单后两根不用
屏线种类一：分针插和偏插
二：分三十针和二十针
三：分单六，双六
单八，双八。

3.5央寸显示屏驱动板技术说明.系统规格:输入电源：USB接口DC5V，内置电池供电驱动显示屏： 3.5英寸TFT显示屏320*240像素（具体型号由乙方来推荐，甲方来确认的。

）USB 接口：MINI USB 接口1.1信号输入输出接口：AV输入（指定摄像头信号）/ AV输出与摄像头同制式充电接口：锂聚合物充电电池（3.7V ）,支持给电池充电。

储存媒介：SD卡（最大容量4G ）压缩格式：MPEG4图像存储格式：JPEJ(640*480)视频录制格式：ASF(320*240)语言：英语+（任意一种语言）工作温度：-10-70 度。

充电环境温度：0-40 度.驱动板结构:尺寸：105*75MM接口：（以下接口由甲方提供结构尺寸或者模具，参考板。

）1 : SD存储卡接口；2 :充电接口，给3.7V锂电池充电。

（外接口，和手机充电接口一样）3 :电源开关（用逻辑电平控制），电源开关与手机模式一样（常按键5秒开机），电源开关要切断总电源，或者打开总电源。

（6*6的按纽开关键，）4 :供电接口，3.7V锂电池供电接口。

（这个接口是电源座，把 3.7V的锂电池接到驱动板上，电源座子是3针，1.25，锂电池连同摄像头一起给你）。

5 : USB接口。

与电脑连接，可以直接读取SD卡信息，也可给锂电池充电。

6 : AV输出口，由我CMOS摄像头输入的AV信号，可以直接连接其它显示器上的。

例如电视。

（样板上已经有了）7 : AV输入口视频/电源接口。

（2.54间距，5针插头。

）由我CMOS模组提供的AV（模拟信号）。

电源接口是提供我CMOS驱动板的3.3V电源。

（总电流连同LED灯80-100mA ）8 :按键接口，数字按钮，低电平触发。

（按钮我CMOS驱动板已经做好了，不需要确定，只需要接口就可以，后一个没有器件的样板上有接口，接口按键是0电平有触发,）线路板背面需要一个系统复位按钮，具体位置与样板相同。

长按电源按钮3-5秒开机，操作完毕后，长按3-5秒，关机。

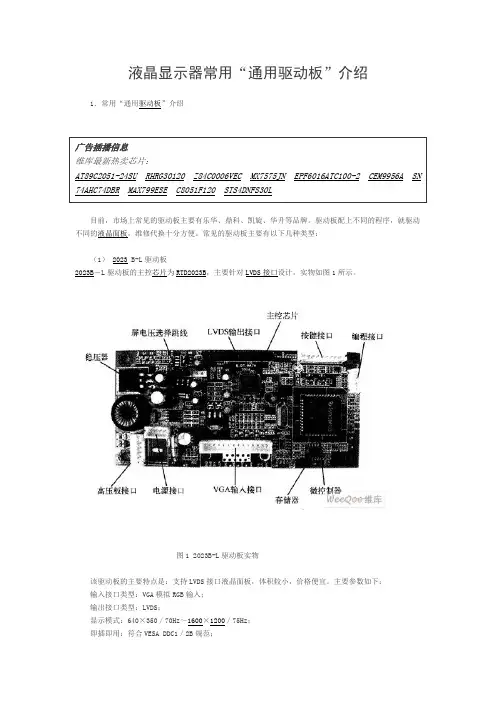

液晶显示器常用“通用驱动板”介绍1．常用“通用驱动板”介绍目前，市场上常见的驱动板主要有乐华、鼎科、凯旋、华升等品牌。

驱动板配上不同的程序，就驱动不同的液晶面板，维修代换十分方便。

常见的驱动板主要有以下几种类型：（1）2023 B-L驱动板2023B－L驱动板的主控芯片为RTD2023B，主要针对LVDS接口设计，实物如图1所示。

图1 2023B-L驱动板实物该驱动板的主要特点是：支持LVDS接口液晶面板，体积较小，价格便宜。

主要参数如下：输入接口类型：VGA模拟RGB输入；输出接口类型：LVDS；显示模式：640×350／70Hz～1600×1200／75Hz；即插即用：符合VESA DDC1／2B规范；工作电压：DC 12V±1.0V，2～3A；适用范围：适用于维修代换19in以下液晶显示器驱动板。

2023B－L驱动板上的VGA输入接口各引脚功能见表2，TXD、RXD脚一般不用。

表2 VGA插座引脚功能2023B-L驱动板上的按键接口可以接五个按键、两个LED指示灯，各引脚功能见表3。

表3 2023B-L驱动板上的按键接口引脚功能2023B-L驱动板上的LVDS输出接口（30脚）引脚功能见表4。

表4 2023B-L驱动板LVDS输出接口各引脚功能2023B-L驱动板上的高压板接口引脚功能见表5。

表5 2023B-L驱动板上的高压板接口引脚功能（2）203B-L驱动板2023B-L主要针对TTL接口设计，其上的LVDS接口为插孔，需要重新接上插针后才能插LVDS插头。

2023B-T驱动板实物如图6所示。

图6 2023B-T驱动板实物图2023B-T驱动板体积比2023B-L稍大，价格也相对高一些，其主要参数如下：输入接口类型：VGA模拟RGB输入；输出接口类型：TTL；显示模式：640×350／70Hz～1280×1024／75 Hz：即插即用：符合VESA DDC1／2B规范；工作电压：DC 12V±1.0V，2～3A；适用范围：适用于维修代换20in以下液晶显示器的驱动板。

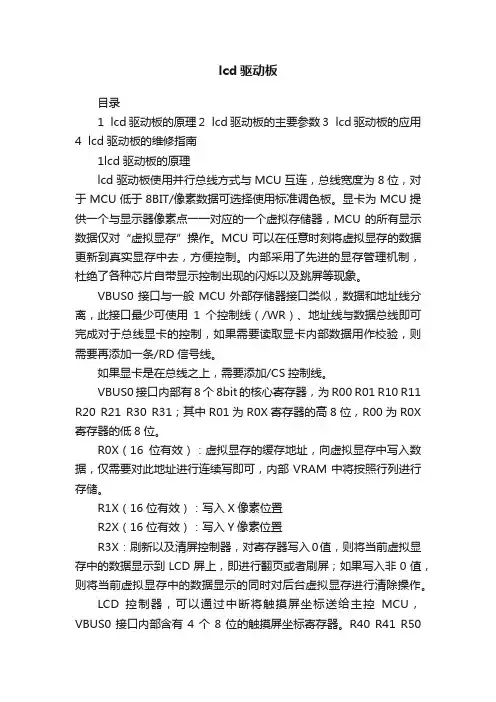

lcd驱动板目录1 lcd驱动板的原理2 lcd驱动板的主要参数3 lcd驱动板的应用4 lcd驱动板的维修指南1lcd驱动板的原理lcd驱动板使用并行总线方式与MCU互连，总线宽度为8位，对于MCU低于8BIT/像素数据可选择使用标准调色板。

显卡为MCU提供一个与显示器像素点一一对应的一个虚拟存储器，MCU的所有显示数据仅对“虚拟显存”操作。

MCU可以在任意时刻将虚拟显存的数据更新到真实显存中去，方便控制。

内部采用了先进的显存管理机制，杜绝了各种芯片自带显示控制出现的闪烁以及跳屏等现象。

VBUS0接口与一般MCU外部存储器接口类似，数据和地址线分离，此接口最少可使用1个控制线（/WR）、地址线与数据总线即可完成对于总线显卡的控制，如果需要读取显卡内部数据用作校验，则需要再添加一条/RD信号线。

如果显卡是在总线之上，需要添加/CS控制线。

VBUS0接口内部有8个8bit的核心寄存器，为R00 R01 R10 R11 R20 R21 R30 R31；其中R01为R0X寄存器的高8位，R00为R0X 寄存器的低8位。

R0X（16位有效）：虚拟显存的缓存地址，向虚拟显存中写入数据，仅需要对此地址进行连续写即可，内部VRAM中将按照行列进行存储。

R1X（16位有效）：写入X像素位置R2X（16位有效）：写入Y像素位置R3X：刷新以及清屏控制器，对寄存器写入0值，则将当前虚拟显存中的数据显示到LCD屏上，即进行翻页或者刷屏；如果写入非0值，则将当前虚拟显存中的数据显示的同时对后台虚拟显存进行清除操作。

LCD控制器，可以通过中断将触摸屏坐标送给主控MCU，VBUS0接口内部含有4个8位的触摸屏坐标寄存器。

R40 R41 R50R51；其中R51为R5X寄存器的高8位，R50为R5X寄存器的低8位。

获得中断信号后，直接读取寄存器R4X和R5X即可获得LCD当前坐标。

2lcd驱动板的主要参数☆ 接口类型：LVDS、TTL☆ 接口宽度：18Bit 或24Bits，odd 或EvenPixel/Clock （可通过软件选择，无须修改硬件或PCB）。

七种LCD液晶显示器驱动板M5616 V1.1 模拟/数字双输入 SXGA分辨率 LVDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑数字RGB(DVI)输出,板上接口形式可选为标准接口或2.0MM间距的14-Pin插座;电脑声卡输出的立体声声音;红外线遥控输入OSD控制(可选);输出接口:板上支持2 个8 欧 2W的喇叭TFT LCD显示的支持:单或双LVDS,6或8位的 LCD 接口;支持的LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或SXGA(1280*1024),或其它需要定制的分辩率ZAN3XS V1.1 SXGA分辨率 RSDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音;红外线遥控输入OSD控制(可选);输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单或双 RSDS,6位的 LCD 接口;支持的LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或SXGA(1280*1024),或其它需要定制的分辩率;常见支持的LCD包括:CPT-CLAA150XG08,CPT-CLAA170EA03,Hannstar-HSD150SXA1-A,LG-LS150X05,Innolux-MT170ES01尺寸:110(MM) * 81.5(MM)ZAN3SL V1.1 XGA分辨率 LVDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音;红外线遥控输入OSD控制(可选)输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单或双LVDS,6或8位的 LCD 接口;支持的LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或SXGA(1280*1024),或其它需要定制的分辩率尺寸:110 MM(L) * 73 MM(W)ZAN3XL V1.1 XGA分辨率LVDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音;红外线遥控输入OSD控制(可选)输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单LVDS,6或8位的 LCD 接口;支持的LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或其它需要定制的分辨率尺寸:110 MM(L) * 73 MM(W)8015 V1.1 XGA分辨率不带TCON控制的 TTL TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:双像素6位TTL和TCON信号输出;支持的LCD的分辨率为XGA(1024*768);特别良好支持 Hannstar HSD150SX84, HSD150SX89, 和 3R 的屏内不带TCON控制的 LCD.尺寸:108 MM(L) * 803 MM(W)ZAN3 V2.0 XGA分辨率TTL/LVDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单LVDS,6或8位的 LCD 接口;双TTL,6或8位的 LCD 接口;支持LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或其它需要定制的分辨率尺寸:123.5 MM * 100.5 MM(W)ZAN3T V4.X XGA分辨率TTL TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单或双TTL,6或8位的 LCD 接口;支持LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或其它需要定制的分辩率尺寸:125 MM(L) * 82 MM(W)本站现在可以提供各类液晶显示器(非日产,如您有日产型号,可协助您替换),驱动板等,请联系,任意接口都可以搞定。

液晶显示器常用“驱动板”介绍液晶显示器作为现代显示技术的代表，其应用领域越来越广泛。

在基于液晶显示器的各种设备中，驱动板是重要的组成部分，在液晶显示器中起到了关键的作用。

通过驱动板的工作，液晶显示器可以得到相应的电源信号，驱动像素点的亮度和颜色，实现显示。

液晶显示器常用的驱动板有很多，其中比较常用的有T-CON驱动板、模组驱动板、LED驱动板等，下面将分别介绍。

T-CON驱动板：T-CON驱动板也称为LVDS驱动板，通常用于笔记本电脑和一些小型液晶屏幕。

T-CON驱动板的主要作用是把来自主板上显示芯片的数字信号转换成模拟信号，然后通过LVDS电缆把信号传输到液晶显像素点上，从而实现显示。

T-CON驱动板具有简单、稳定、易于维修等特点，是小型液晶显示器中普遍采用的一种驱动方式。

模组驱动板：模组驱动板是液晶电视、液晶显示器中常用的一种驱动方式。

它主要由数字信号处理器、驱动芯片和电源组成。

模组驱动板通常被集成在LCD模组中，因此也称为LCD 驱动模块。

模组驱动板的主要作用是将来自主板上的数字信号逐层转换成模拟信号，再通过RGB接口输出到液晶显示屏幕中，实现显示。

模组驱动板具有分层显示、高清晰度、颜色鲜艳等特点，是大型液晶显示屏幕的主流显示方式。

LED驱动板：LED驱动板是由电源、控制芯片、放大器、OCP保护等元件组成的一种电路板。

它主要被用于LED背光液晶显示屏中，通过控制整个屏幕的亮度来实现显示。

LED驱动板的工作原理是先将来自主板上的数字信号转换成模拟信号，再将其输出到LED背光驱动芯片，由驱动芯片控制LED灯的亮度，从而实现整个屏幕的亮度调节。

LED驱动板具有功率稳定、能效高、成本低等优点，是现代液晶显示设备中广泛应用的驱动方式之一。

经过上述的介绍可以看出，液晶显示器中不同的驱动板具有不同的特点和应用范围。

根据不同的需求，我们可以选择不同类型的驱动板，以实现不同的显示效果。

液晶显示器不仅在个人娱乐和办公领域有广泛应用，也在医疗、汽车、教育、军事等领域发挥着重要的作用。

液晶万能通用主板有了此套全能通用套板，即可对市面上各种品牌机快速检测断定故障部位，一般对一台大屏幕液晶电视故障检测可在2---10分钟内完成，大大减轻维修负担！！！各插口功能：1.遥控接收板2.按键接收板3.主板供电及开关机控制（包括：12V 5V GND 5VS ON/OFF ）4.背光控制(包括：12V GND BKL （背光开关信号）ADJ （背光亮度信号）注意：在点大屏的时候12V 不要通电，只需要接GND 和BKL 和ADJ 或是GND 和BKL 我们现在用的屏基本上第12脚为BKL 脚我们可以注意看一下高压板上面的标识)5.显示屏电压选择(3.3V 5V 12V 这个要特别注意弄不好就会烧屏，一定要先786查清楚你所要点的屏上电电压)6.LVDS屏线（屏线不能插反或是插错，不然会引起烧板或是烧屏，注意屏线的电源一头应插在长方形的角有个一缺口的那一端，或是打有白点的那一端）7.接口功能未开通8.喇叭接口9.接口功能未开通10.接口功能未开通11.主板程序写入接口12.接口功能未开通万能液晶驱动板主板特点:此液晶驱动主板可以从:5.6寸直接点到65寸，不管你是高分低分，只需要一个高分程序和一个低分程序即可搞定（建议买家够买两套此液晶主板，一板写高分程序，一板写低分程序这样用起来更方便），目前我这还有一种液晶主板不论高分低分屏，可全部通过遥控器来操作，不用因屏不同而又要重新烧录程序。

但是我不建议大家买这样的板，虽然不用重新写程序，但是你每次点一个高分屏或是一个低分屏后，再点另一种屏时，又得用遥控器进总线进行程序的改写，有时候还改写不成功，造成我们以为屏坏的错觉，所以我建议大家也不是为了省那么100多块钱而去影响我们的工作效率。

此主板带了现在主流的HDMI高清接口两路，一路AV输出和输入，两路高清分量信号输入，一路S端子，一路RF，和一路声音带来听觉震撼的同轴声音输出，给我们带来不一样的听觉效果。

液晶显示器驱动板概述
打开液晶显示器的外壳，就会发现几块电路板。

其中有一块面积较大、设
计比较紧凑的电路板就是液晶显示器的主板，通常称为驱动板。

驱动板的作用
是把外部主机送来的信号进行处理和控制，然后送给液晶面扳，显示出图像。

图1 所示是某液晶显示器的主板实物图。

驱动板上比较重要的集成电路是主控
芯片(Sealer 芯片)和微控制器(MCU)。

驱动板的输入接口通过连接线与计算机主板显卡主控芯片相连，输出接口通过一条或者两条信号传输排线与液晶面板相连。

图1 液晶显示器主板实物图
图2 所示为液晶显示器驱动板组成框图，从图中可以看出，驱动板上主要有
以下几类电路：
①VCA、DVI 输入接口和液晶输出接口电路：用以接收计算机主机显卡输出
的模拟和数字信号。

②A/D 转换电路：用以将模拟VGA 输入接口输出的模拟信号转换为
R、G、B 数字信号，送主控电路(Sealer)进行处理。

③主控电路：也称Sealer 电路，其作用是把A/D 转换电路送来的RGB 数字信号进行差补缩放处理，然后再经液晶屏输出接口电路送到液晶屏。

④微控制器电路：主要包括MCU(微控制器)和存储器。

MCU 的主要作用是
控制电源的开关和节能状态、频率计算、RS-232 通信、字符显示(0SD)控制等。

存储器(EEPROM)用于存储液晶显示器的设备数据和运行中所需的数据，主要
包括设备的基本参数、制造厂商、产品型号、分辨率、最大行频率、场刷新率等，还包括设备运行状态的一些数据，如白平衡数据、亮度、对比度、各种几
何失真参数、节能状态的控制数据等。

液晶驱动板规格书液晶监视器控制板规格书产品型号：CTV34K-0.1文件编号：版本信息： Ver1.2编制：审核：复审：批准：发布日期：目录封面 (1)目录 (2)版本变更记录 (3)1 产品概述 (4)2 产品特性说明 (4)3显示模式 (5)4 产品PCB尺寸及结构图说明 (7)5 产品主要接口定义说明 (8)6 OSD说明 (15)版本变更记录1产品概述CTV34K是我公司最新推出具有4K功能的嵌入式液晶图像驱动板,是我公司大屏幕液晶产品家族中的新一员，采用独特的嵌入式结构设计，方便工程应用。

此主板的主控IC 是MSD3458。

它具有高清晰高质量显示效果同时支持3D降噪。

搭载了MHL3.0 接口和V-BY-ONE 接口，支持 HDMI2.0 和支持 4K 信号源。

另外，此 IC 还支持倒屏和低功耗待机功能。

2 产品特性说明3 显示模式◆以下的显示模式表，涵盖了本产品所能支持的所有的显示模式；如果不在该表之的显示模式，产品不能确保正常工作。

◆该表已经覆盖我们大部分常用的显示模式，尤其是VESA标准定义的显示模式都在支持之列。

如果用户有要求显示一些特殊的显示模式，也可以根据用户提供的数据将其设置在支持之列。

◆并非每一个具体的应用都能处理显示模式表中的所有模式，需要根据PANEL的尺寸、分辨率以及一些关键参数进行选择。

◆ 大部分的PANEL都不支持垂直刷新率在75Hz以上的应用，这些模式A/D 板大多都能处理，但是应用高过PANEL限制的显示模式可能会导致PANEL损坏。

◆ 针对LCD显示器的特殊性，只有输入显示模式的分别率和PANE 显示分辨率相对应时，才会有最佳的显示性能。

例如大部分17寸PANEL的分辨率是1280×1024，那么只有输入的显示模式分辨率是1280×1024才会有最佳的显示效果。

4产品PCB尺寸及结构图说明PCB尺寸说明：* PCB厚度加最高零件高：17mm * PCB长度：240mm* PCB宽度：117.5mm* PCB螺丝孔径：直径3.5mm5产品外观以及接口说明。

一、驱动板（也叫主板）
1、驱动板的功能：
A、接收、处理从外部送进来的模拟（VGA）或者数字（DVI）视频信号
B、通过屏线送出信号去控制液晶屏（PANEL）正常工作
2、驱动板上含有MCU单元，它是液晶显示器的检测控制中心和大脑。

二、电源板
1、用于将90～240V的交流电压转变为12V、5V、3V等的直流电供给显示器工作
2、故障率高，一起维修网在下一课里重点讲下。

三、背光板（也叫高压板）
1、用于将主板或电源板输出的12V的直流电压转变为PANEL需要的高频的1500～1800V的高压交流电，用于点亮PANEL的背光灯。

2、电源板和背光板有时会做在一起也就是所谓的电源背光二合一板。

四、液晶屏
1、液晶显示用模块，它是液晶显示器的核心部件，就像CRT中的显像管是液晶显示器内部最为关键的部件，如果它坏了，就只能拆零件了。

2、包含液晶板和驱动电路。

液晶屏驱动板的原理与维修代换方法1、液晶屏驱动板的原理介绍液晶屏驱动板常被称为A/D（模拟/数字）板，这从某种意义上反应出驱动板实现的主要功能所在。

液晶屏要显示图像需要数字化过的视频信号，液晶屏驱动板正是完成从模拟信号到数字信号（或者从一种数字信号到另外一种数字信号）转换的功能模块，并同时在图像控制单元的控制下去驱动液晶屏显示图像。

液晶显示器的驱动板如图1、图2所示。

图1 品牌液晶显示器采用的驱动板图2部分液晶显示器采用的是通用驱动板如图3所示，液晶屏驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。

液晶屏驱动板的原理框图如图4所示，从计算机主机显示卡送来的视频信号，通过驱动板上的VGA视频信号输入接口送入驱动板的主控芯片，主控芯片根据MCU微控制器中有关液晶屏的资料控制液晶屏呈现图像。

同时，MCU微控制器实现对整机的电源控制、功能操作等。

因此，液晶屏驱动板又被称为液晶显示器的主板。

图3 驱动板上的芯片和接口液晶屏驱动板损坏，可能造成无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象，在液晶显示器故障中占有较大的比例。

液晶屏驱动板广泛采用了大规模的集成电路和贴片器件，电路元器件布局紧凑，给查找具体元器件或跑线都造成了很大的困难。

在非工厂条件下，它的可修性较小，若驱动板由于供电部分、VGA视频输入接口电路部分损坏等造成的故障，只要有电路知识我们可以轻松解决，对于那些由于MCU微控制器内部的数据损坏造成无法正常工作的驱动板，在拥有数据文件（驱动程序）的前提下，我们可以用液晶显示器编程器对MCU微控制器进行数据烧写，以修复固件损坏引起的故障。

早期的驱动板，需要把MCU微控制器拆卸下来进行操作，有一定的难度。

目前的驱动板已经普遍开始采用支持ISP（在线编程）的MCU微控制器，这样我们就可以通过ISP工具在线对MCU微控制器内部的数据进行烧写。
