液晶显示器常用通用驱动板介绍方案

MST8111/8011方案简介1．方案特点：本方案主要面向中低端的LCD monitor市场，图像处理芯片（Scalar）选用Mstars的MST8111/8011，性价比高，专门支持LVDS接口的PANEL。

由于主芯片集成了AD、Scalar、OSD、LVDS等必要功能，外围器件大为减少，提高了可靠性，减少了干扰，是各专业与非专业装机厂家的首选。

2．技术规格：（1）接口类型：LVDS （无须LVDS接口输出芯片）（2）接口宽度：18Bit或24Bits，1或2Pixel/Clock （可通过软件选择，无须修改硬件或PCB）（3）接口时序模式：SYNC和DE模式（4）Panel供电电压：3.3V/5.0V/12V可选（5）配用背光板：供电：12V，调光：0-5V（0V最暗），开关：TTL电平（L为关）（6）最大时钟频率：135MHz（7）视频信号：模拟RGB分离输入，带宽140MHz，阻抗75Ω，0.7p-p（8）最大显示颜色：167万色（9）同步信号：HV分离，水平：30-80KHz，垂直：60-75Hz，任意极性（10）显示模式：640×350/70Hz、720×400/70Hz、640×480/60Hz、640×480/72Hz、640×480/75Hz、800×600/60Hz，800×600/72Hz、800×600/75Hz、1240×768/60Hz、1024×768/72Hz、1024×768/75Hz、1280×1024/60Hz、1280×1024/70Hz 、1280×1024/75Hz （可修改软件补充非标准显示模式）（11）调节功能：亮度、对比度、水平位置、垂直位置、时钟频率、时钟相位、OSD位置、颜色调节、7国语言、自动几何调整、复位功能。

七种LCD液晶显示器驱动板M5616 V1.1 模拟/数字双输入 SXGA分辨率 LVDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑数字RGB(DVI)输出,板上接口形式可选为标准接口或2.0MM间距的14-Pin插座;电脑声卡输出的立体声声音;红外线遥控输入OSD控制(可选);输出接口:板上支持2 个8 欧 2W的喇叭TFT LCD显示的支持:单或双LVDS,6或8位的 LCD 接口;支持的LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或SXGA(1280*1024),或其它需要定制的分辩率ZAN3XS V1.1 SXGA分辨率 RSDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音;红外线遥控输入OSD控制(可选);输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单或双 RSDS,6位的 LCD 接口;支持的LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或SXGA(1280*1024),或其它需要定制的分辩率;常见支持的LCD包括:CPT-CLAA150XG08,CPT-CLAA170EA03,Hannstar-HSD150SXA1-A,LG-LS150X05,Innolux-MT170ES01尺寸:110(MM) * 81.5(MM)ZAN3SL V1.1 XGA分辨率 LVDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音;红外线遥控输入OSD控制(可选)输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单或双LVDS,6或8位的 LCD 接口;支持的LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或SXGA(1280*1024),或其它需要定制的分辩率尺寸:110 MM(L) * 73 MM(W)ZAN3XL V1.1 XGA分辨率LVDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音;红外线遥控输入OSD控制(可选)输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单LVDS,6或8位的 LCD 接口;支持的LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或其它需要定制的分辨率尺寸:110 MM(L) * 73 MM(W)8015 V1.1 XGA分辨率不带TCON控制的 TTL TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:双像素6位TTL和TCON信号输出;支持的LCD的分辨率为XGA(1024*768);特别良好支持 Hannstar HSD150SX84, HSD150SX89, 和 3R 的屏内不带TCON控制的 LCD.尺寸:108 MM(L) * 803 MM(W)ZAN3 V2.0 XGA分辨率TTL/LVDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单LVDS,6或8位的 LCD 接口;双TTL,6或8位的 LCD 接口;支持LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或其它需要定制的分辨率尺寸:123.5 MM * 100.5 MM(W)ZAN3T V4.X XGA分辨率TTL TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单或双TTL,6或8位的 LCD 接口;支持LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或其它需要定制的分辩率尺寸:125 MM(L) * 82 MM(W)本站现在可以提供各类液晶显示器(非日产,如您有日产型号,可协助您替换),驱动板等,请联系,任意接口都可以搞定。

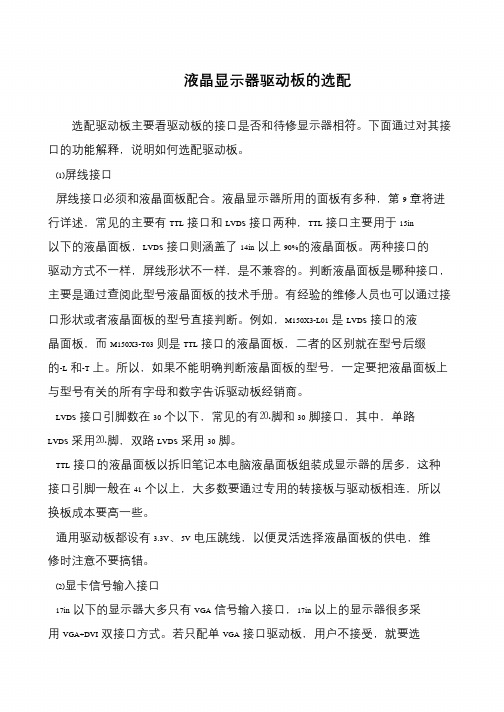

液晶显示器驱动板的选配选配驱动板主要看驱动板的接口是否和待修显示器相符。

下面通过对其接口的功能解释，说明如何选配驱动板。

(1)屏线接口屏线接口必须和液晶面板配合。

液晶显示器所用的面板有多种，第9章将进行详述，常见的主要有TTL接口和LVDS接口两种，TTL接口主要用于15in 以下的液晶面板，LVDS接口则涵盖了14in以上90%的液晶面板。

两种接口的驱动方式不一样，屏线形状不一样，是不兼容的。

判断液晶面板是哪种接口，主要是通过查阅此型号液晶面板的技术手册。

有经验的维修人员也可以通过接口形状或者液晶面板的型号直接判断。

例如，M150X3-L01是LVDS接口的液晶面板，而M150X3-T03则是TTL接口的液晶面板，二者的区别就在型号后缀的-L和-T上。

所以，如果不能明确判断液晶面板的型号，一定要把液晶面板上与型号有关的所有字母和数字告诉驱动板经销商。

LVDS接口引脚数在30个以下，常见的有⒛脚和30脚接口，其中，单路LVDS采用⒛脚，双路LVDS采用30脚。

TTL接口的液晶面板以拆旧笔记本电脑液晶面板组装成显示器的居多，这种接口引脚一般在41个以上，大多数要通过专用的转接板与驱动板相连，所以换板成本要高一些。

通用驱动板都设有3.3V、5V电压跳线，以便灵活选择液晶面板的供电，维修时注意不要搞错。

(2)显卡信号输入接口17in以下的显示器大多只有VGA信号输入接口，17in以上的显示器很多采用VGA+DVI双接口方式。

若只配单VGA接口驱动板，用户不接受，就要选VGA+DVI双接口驱动板，成本也会有所增加。

(3)按键板接口液晶显示器的按键板有4～7键，以5键居多。

按键的多少由烧录的程序决定，与驱动板按键接口的引脚数无关，5键的包括MENU(菜单)、DOWN(减小)、UP(增加)、POWER(电源)和AUTO(自动)键，6键则增加了ENTER(进人)键。

维修时可以采用变通的方法。

例如，某液晶显示器是6键的，但是只有5键的程序，则可将ENTER键空置不用;又如，某液晶显示器是4键的，而只有5键的程序，则可以弃AUTO插针而不接，这样并不影响实际使用。

液晶智能驱动板改装说明书型号： RM3501B类别：通用组件支持： LVDS,TTL编制：刘浩审核：批准：发布日期：2007年05月07日目录1、概述2、主要特性3、AD驱动板外观图4、接口定义及接口电气要求5、结构尺寸6、预设支持模式表7、液晶屏接口类型的对应与简单识别8、软体烧录一、概述液晶智能驱动板的设计主要用于配接TFT LCD PANEL（含TTL，LVDS接口技术之真彩液晶屏），智能通用驱动板内置单双位LVDS和TTL插座，配合不同型号的驱动线和转接板后，将MCU烧录对应的驱动程序即可支持市面所常见的6寸－21寸液晶屏。

不管是笔记本液晶屏还是台式机液晶屏都可以采用此驱动板进行驱动显像。

并且针对不同尺寸的液晶屏实现最高分辨率可达SXGA+的模拟R、G、B输入信号的再现，色彩再现可支持至24 bit。

行频在30 到80 KHz、场频60 到75 Hz范围内的信号,可以实现同步自动检测。

同步方式要求使用行场分离的同步信号。

该产品同时提供音频功率放大功能，可提供1W×2的输出功率，可以以按键方式数控调节音量（根据客户要求选择，未指定型号不带音效电路元件）液晶智能驱动板可以代替目前各种品牌机液晶显示器的原驱动板，如三星，菲利普，优派，AOC,EMC,KTC,联想，海尔等等。

非另有说明，产品所符合规范在本文档内描述。

二、主要特性控制板支持规格：（音频及按键部分根据客户要求选择或更改）三、AD驱动板外观图（因客户要求而不同）四、接口定义及接口电气要求1.按键板操作接口：采用6按键（开关键，UP键，DOWN键，AUTO键，MENU键，确认键）独立式按键接口。

智能通用驱动板的按键板接口电路都采用对地式电路，意味者按键板的每个按键需要一端接口接到MCU的控制线接口，一端接口接到GND。

当按键操作时按键的两端引脚对地短路形成一个脉冲型号传到MCU中，起到按键板控制作用。

如果在维修中使用，需要保留原机的按键板，那么需要确认原机的按键板为对地式电路方可接到智能驱动板插座，部分品牌机按键板采用矩阵式电路，采用这种按键板接通用板时需要将矩阵电路的阻容元件摘除，将每个按键都改成对地式结构。

液晶显示器常用“驱动板”介绍液晶显示器作为现代显示技术的代表，其应用领域越来越广泛。

在基于液晶显示器的各种设备中，驱动板是重要的组成部分，在液晶显示器中起到了关键的作用。

通过驱动板的工作，液晶显示器可以得到相应的电源信号，驱动像素点的亮度和颜色，实现显示。

液晶显示器常用的驱动板有很多，其中比较常用的有T-CON驱动板、模组驱动板、LED驱动板等，下面将分别介绍。

T-CON驱动板：T-CON驱动板也称为LVDS驱动板，通常用于笔记本电脑和一些小型液晶屏幕。

T-CON驱动板的主要作用是把来自主板上显示芯片的数字信号转换成模拟信号，然后通过LVDS电缆把信号传输到液晶显像素点上，从而实现显示。

T-CON驱动板具有简单、稳定、易于维修等特点，是小型液晶显示器中普遍采用的一种驱动方式。

模组驱动板：模组驱动板是液晶电视、液晶显示器中常用的一种驱动方式。

它主要由数字信号处理器、驱动芯片和电源组成。

模组驱动板通常被集成在LCD模组中，因此也称为LCD 驱动模块。

模组驱动板的主要作用是将来自主板上的数字信号逐层转换成模拟信号，再通过RGB接口输出到液晶显示屏幕中，实现显示。

模组驱动板具有分层显示、高清晰度、颜色鲜艳等特点，是大型液晶显示屏幕的主流显示方式。

LED驱动板：LED驱动板是由电源、控制芯片、放大器、OCP保护等元件组成的一种电路板。

它主要被用于LED背光液晶显示屏中，通过控制整个屏幕的亮度来实现显示。

LED驱动板的工作原理是先将来自主板上的数字信号转换成模拟信号，再将其输出到LED背光驱动芯片，由驱动芯片控制LED灯的亮度，从而实现整个屏幕的亮度调节。

LED驱动板具有功率稳定、能效高、成本低等优点，是现代液晶显示设备中广泛应用的驱动方式之一。

经过上述的介绍可以看出，液晶显示器中不同的驱动板具有不同的特点和应用范围。

根据不同的需求，我们可以选择不同类型的驱动板，以实现不同的显示效果。

液晶显示器不仅在个人娱乐和办公领域有广泛应用，也在医疗、汽车、教育、军事等领域发挥着重要的作用。

7寸液晶屏驱动方案概述本文档旨在介绍一种适用于7寸液晶屏的驱动方案。

液晶屏作为显示设备，广泛应用于各种电子产品中，如智能手机、平板电脑、电子阅读器等。

本方案将涉及到驱动电路的设计和接口配置，以及对液晶屏的操作和控制。

驱动电路设计为了能够正确驱动7寸液晶屏，我们需要设计一个液晶屏驱动电路。

以下是液晶屏驱动电路的主要组成部分：1. 液晶屏控制器液晶屏控制器是一个专门设计用于控制液晶屏的芯片。

它负责接收来自主控芯片的命令和数据，并将其转换成液晶屏可以理解的信号。

通常，液晶屏控制器具有多种接口，如I2C、SPI等，以便与主控芯片进行通信。

2. 驱动IC驱动IC负责将液晶屏控制器输出的信号转换成每个像素的驱动电压。

具体来说，驱动IC会根据液晶屏的分辨率和像素布局，产生相应的电压波形，以确保液晶分子按照指定的方式排列，从而实现图像显示。

3. 电源模块电源模块用于提供适合液晶屏和驱动电路工作的电源电压和电流。

通常，液晶屏和驱动电路需要不同的电源电压，因此电源模块需要提供多个输出通道。

此外，电源模块通常还会具有过压保护、过流保护等功能，以确保系统的安全运行。

4. 控制信号接口液晶屏驱动电路还需要与主控芯片进行通信，以接收控制信号和数据。

常见的控制信号接口有SPI、I2C、并行接口等。

具体选择哪种接口取决于主控芯片和液晶屏控制器的兼容性。

接口配置液晶屏的接口配置取决于所使用的液晶屏控制器和主控芯片。

以下是一种常见的接口配置方案：1. SPI接口配置如果液晶屏控制器和主控芯片都具有SPI接口，可以将它们连接起来。

SPI接口通常由四个引脚组成：时钟线、数据线、主片选线和从片选线。

时钟线用于同步数据传输，数据线用于传输控制信号和数据。

主片选线和从片选线用于选择要进行通信的设备。

2. I2C接口配置I2C接口是一种简单而常用的串行总线接口，由两根引脚组成：时钟线和数据线。

主控芯片作为总线主机负责发送地址和数据，并控制总线的时序。

液晶显示器驱动板概述
打开液晶显示器的外壳，就会发现几块电路板。

其中有一块面积较大、设
计比较紧凑的电路板就是液晶显示器的主板，通常称为驱动板。

驱动板的作用
是把外部主机送来的信号进行处理和控制，然后送给液晶面扳，显示出图像。

图1 所示是某液晶显示器的主板实物图。

驱动板上比较重要的集成电路是主控
芯片(Sealer 芯片)和微控制器(MCU)。

驱动板的输入接口通过连接线与计算机主板显卡主控芯片相连，输出接口通过一条或者两条信号传输排线与液晶面板相连。

图1 液晶显示器主板实物图
图2 所示为液晶显示器驱动板组成框图，从图中可以看出，驱动板上主要有
以下几类电路：
①VCA、DVI 输入接口和液晶输出接口电路：用以接收计算机主机显卡输出
的模拟和数字信号。

②A/D 转换电路：用以将模拟VGA 输入接口输出的模拟信号转换为
R、G、B 数字信号，送主控电路(Sealer)进行处理。

③主控电路：也称Sealer 电路，其作用是把A/D 转换电路送来的RGB 数字信号进行差补缩放处理，然后再经液晶屏输出接口电路送到液晶屏。

④微控制器电路：主要包括MCU(微控制器)和存储器。

MCU 的主要作用是
控制电源的开关和节能状态、频率计算、RS-232 通信、字符显示(0SD)控制等。

存储器(EEPROM)用于存储液晶显示器的设备数据和运行中所需的数据，主要
包括设备的基本参数、制造厂商、产品型号、分辨率、最大行频率、场刷新率等，还包括设备运行状态的一些数据，如白平衡数据、亮度、对比度、各种几
何失真参数、节能状态的控制数据等。

液晶驱动板规格书液晶监视器控制板规格书产品型号：CTV34K-0.1文件编号：版本信息： Ver1.2编制：审核：复审：批准：发布日期：目录封面 (1)目录 (2)版本变更记录 (3)1 产品概述 (4)2 产品特性说明 (4)3显示模式 (5)4 产品PCB尺寸及结构图说明 (7)5 产品主要接口定义说明 (8)6 OSD说明 (15)版本变更记录1产品概述CTV34K是我公司最新推出具有4K功能的嵌入式液晶图像驱动板,是我公司大屏幕液晶产品家族中的新一员，采用独特的嵌入式结构设计，方便工程应用。

此主板的主控IC 是MSD3458。

它具有高清晰高质量显示效果同时支持3D降噪。

搭载了MHL3.0 接口和V-BY-ONE 接口，支持 HDMI2.0 和支持 4K 信号源。

另外，此 IC 还支持倒屏和低功耗待机功能。

2 产品特性说明3 显示模式◆以下的显示模式表，涵盖了本产品所能支持的所有的显示模式；如果不在该表之的显示模式，产品不能确保正常工作。

◆该表已经覆盖我们大部分常用的显示模式，尤其是VESA标准定义的显示模式都在支持之列。

如果用户有要求显示一些特殊的显示模式，也可以根据用户提供的数据将其设置在支持之列。

◆并非每一个具体的应用都能处理显示模式表中的所有模式，需要根据PANEL的尺寸、分辨率以及一些关键参数进行选择。

◆ 大部分的PANEL都不支持垂直刷新率在75Hz以上的应用，这些模式A/D 板大多都能处理，但是应用高过PANEL限制的显示模式可能会导致PANEL损坏。

◆ 针对LCD显示器的特殊性，只有输入显示模式的分别率和PANE 显示分辨率相对应时，才会有最佳的显示性能。

例如大部分17寸PANEL的分辨率是1280×1024，那么只有输入的显示模式分辨率是1280×1024才会有最佳的显示效果。

4产品PCB尺寸及结构图说明PCB尺寸说明：* PCB厚度加最高零件高：17mm * PCB长度：240mm* PCB宽度：117.5mm* PCB螺丝孔径：直径3.5mm5产品外观以及接口说明。
