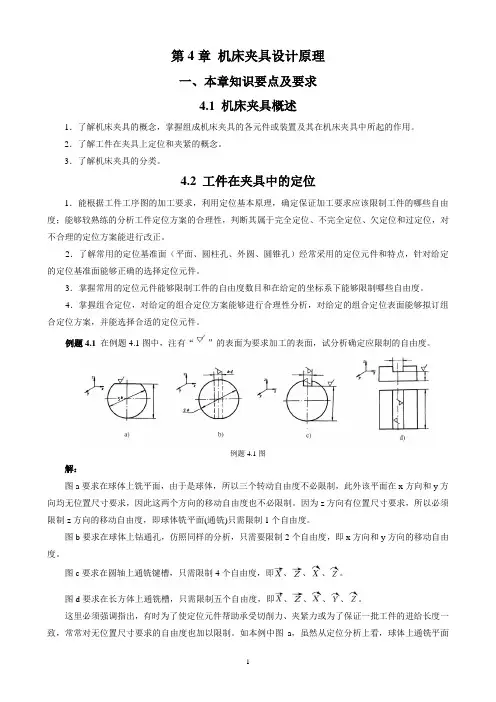

第4章机床夹具设计原理一、本章知识要点及要求4.1 机床夹具概述1．了解机床夹具的概念，掌握组成机床夹具的各元件或装置及其在机床夹具中所起的作用。
2．了解工件在夹具上定位和夹紧的概念。
3．了解机床夹具的分类。
4.2 工件在夹具中的定位1．能根据工件工序图的加工要求，利用定位基本原理，确定保证加工要求应该限制工件的哪些自由度；能够较熟练的分析工件定位方案的合理性，判断其属于完全定位、不完全定位、欠定位和过定位，对不合理的定位方案能进行改正。
2．了解常用的定位基准面（平面、圆柱孔、外圆、圆锥孔）经常采用的定位元件和特点，针对给定的定位基准面能够正确的选择定位元件。
3．掌握常用的定位元件能够限制工件的自由度数目和在给定的坐标系下能够限制哪些自由度。
4．掌握组合定位，对给定的组合定位方案能够进行合理性分析，对给定的组合定位表面能够拟订组合定位方案，并能选择合适的定位元件。
例题4.1在例题4.1图中，注有“”的表面为要求加工的表面，试分析确定应限制的自由度。
例题4.1图解：图a要求在球体上铣平面，由于是球体，所以三个转动自由度不必限制，此外该平面在x方向和y方向均无位置尺寸要求，因此这两个方向的移动自由度也不必限制。
因为z方向有位置尺寸要求，所以必须限制z方向的移动自由度，即球体铣平面(通铣)只需限制1个自由度。
图b要求在球体上钻通孔，仿照同样的分析，只需要限制2个自由度，即x方向和y方向的移动自由度。
图c要求在圆轴上通铣键槽，只需限制4个自由度，即、、、。
图d要求在长方体上通铣槽，只需限制五个自由度，即、、、、。
这里必须强调指出，有时为了使定位元件帮助承受切削力、夹紧力或为了保证一批工件的进给长度一致，常常对无位置尺寸要求的自由度也加以限制。
如本例中图a，虽然从定位分析上看，球体上通铣平面只需限制1个自由度，但在决定定位方案的时候，往往要考虑工件装夹方便（如本例中用平板限制1个自由度，工件会乱滚动。
），一般情况下，工件至少应限制3个自由度。
