离心水泵流量控制的方法

之五兆芳芳创作1离心泵的任务原理1.1 离心泵的任务原理叶轮装置在泵壳内，并紧固在泵轴上，泵轴由电机直接带动.泵壳中央有液体吸入与吸入管连接.液体经吸入管进入泵内.泵壳上的液体排出口与排出管连接. 在泵启动前，泵壳内灌满被输送的液体；启动后，叶轮由轴带动高速转动，叶片间的液体也必须随着转动.在离心力的作用下，液体从叶轮中心被抛向外缘并取得能量，以高速离开叶轮外缘进入蜗形泵壳.在蜗壳中，液体由于流道的逐渐扩大而加速，又将部分动能转变成静压能，最后以较高的压力流入排出管道，送至需要场合. 液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中.可见，只要叶轮不竭地转动，液体便会不竭地被吸入和排出. 离心泵的主要部件主要部件有叶轮、泵壳和轴封装置. 叶轮：叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能(主要增加静压能). 开式叶轮在叶片两侧无盖板，制造复杂、清洗便利，适用于输送含有较大量悬浮物的物料，效率较低，输送的液体压力不高；半闭式叶轮在吸入口一侧无盖板，而在另一侧有盖板，适用于输送易沉淀或含有颗粒的物料，效率也较低；闭式叶轮在叶轮在叶片两侧有前后盖板，效率高，适用于输送不含杂质的清洁液体.一般的离心泵叶轮多为此类. 泵壳：作用是将叶轮封锁在一定的空间，以便由叶轮的作用吸入和压出液体.泵壳多做成蜗壳形，故又称蜗壳.由于流道截面积逐渐扩大，故从叶轮四周甩出的高速液体逐渐下降流速，使部分动能有效地转换为静压能.泵壳不但聚集由叶轮甩出的液体，同时又是一个能量转换装置. 轴封装置：作用是避免泵壳内液体沿轴漏出或外界空气漏入泵壳内. 经常使用轴封装置有填料密封和机械密封两种.2.离心泵的主要技巧参数离心泵的主要技巧参数3.启动前的准备任务：3.1.查抄流程是否正确.3.2.泵周围是否清洁，禁绝有妨害运行的东西存在.3.3.查抄联轴器庇护罩，地脚等部分螺丝是否紧固，有无松动现象，是否齐全.3.4.按泵的用途及任务性质选配好适当的压力表.3.5.查抄电压是否在规则规模内，外不雅电机接线及接地是否正常.3.6.查抄泵的进排出阀门的开关情况.压力表、温度计、流量表等是否灵敏，平安防护装置是否齐全.3.7.查抄泵的出入口法兰垫片是否合适要求，法兰是否把好，盲板是否已裁撤；3.8.开车前查抄泵的出入口管线阀门，压力表接头，有无泄漏，冷却水是否疏通，地脚螺丝及其它连接处有无松动.（低温油泵一定要先查抄冷却水阀是否打开投用，不然机封会因温度太高而损坏，泵体也可能会受损）. 按规则向轴承箱参加润滑油，油面在油标1/2～2/3处.（无润滑油开车轴承将烧损）3.10. 盘车查抄转子是否轻松灵活，泵体内是否有金属碰撞的声音.（启泵前一定要盘车灵活，不然强制启动会引起机泵损坏、电机跳闸甚至烧损）3.11. 查抄排水地漏使其疏通无阻.3.12. 开泵入口阀使液体充满泵体，排尽泵体内气体.（一般先打开入口阀，再开暖泵阀升温，最后开一下出口阀后再封闭，这样即便泵内还有一部分气，但已不会影响泵的正常启动了）4、离心泵的启动1.泵入口阀全开.2. 点动电机，查抄电机和泵的旋转标的目的是否一致.（电机检验后的泵一定要查抄此项）泵的旋转标的目的：从驱动端看，按顺时针标的目的旋转.3.启动电机，全面查抄泵的运转情况.当泵达到额外转数时，查抄空负荷电流是否超高.4.当泵出口压力高于操纵压力时，逐渐开大出口阀，控制好泵的流量压力.（出口全关启动泵是离心泵最尺度的做法，主要目的是流量为0时轴功率最低，从而下降了泵的启动电流；泵开启后，封闭出口阀的时间不克不及超出3min.因为泵在封闭排出阀运转时，叶轮所产生的全部能量都酿成热能使泵变热，时间一长有可能把泵的摩擦部位烧毁.）5.查抄电电机流是否在额外值，超负荷时，应停车查抄.（这是查抄泵运行是否正常的一个重要指标）在启动完后还需要查抄电机、泵是否有杂音、是否异常振动，是否有泄漏等后才干离开.5、离心泵的切换离心泵需紧急迫换的条件1.泵有严重噪音、振动、轴封严重泄露.2.泵抽空.3.进、出口管线产生严重泄露.4.工艺系统产生严重事故，要求紧急迫换.5.电机或轴承温度太高.6.电流太高或电机跑单相.离心泵的切换：1.启动备用泵前，按启动前的准备步调对泵进行查抄.2.全开备用泵入口阀，使泵体内充满介质，排尽泵体内气体后，启动电机.3.查抄泵体振动，及噪音情况，运转正常后，逐渐开大备用泵的出口阀，同时逐渐关小运转泵的出口阀.4.备用泵出口阀全开，运转泵出口阀全关后停车.（出口阀全关是停泵的尺度，不然高压液体倒流，会损坏出口止回阀）5.3离心泵切换进程中的注意事项：①换泵时应严格保持流量、压力等不变的原则.②严禁抽空等事故产生.③停泵后，实时开启暖泵线.④需检验时，被切换泵的各管线阀门需全部关死，切断电源.排尽泵体内物料.6.离心泵的停机当出现下列情况之一时，必须紧急停泵.由于设备运行而引起的人身事故；轴瓦温度超出规则或供油中断，危及设备平安运行；机泵出现不正常响声或剧烈的震动；电电机流突然产生较大幅度的动摇；机泵温度因超出规则值而产生冒烟或出现焦糊味；泵抽空或产生汽蚀现象，泵压变更异常，泵身发烫；泵油盒进水，润滑油严重变色或含水太高；干压高，泵排量很小或排不出水，效率极低；泵体漏水，机泵转子移位或系统产生泄漏，管线破裂等事故；离心泵的停机6.2.1.逐渐封闭泵的出口阀.6.2.2当出口阀封闭后停电机.6.2.3.泵停止运转后，泵体温度降至常温后停止冷却水.6.2.4.待机泵空转停稳后，封闭泵进口阀门，6.2.5在停用泵机组上挂上停运标记牌，作好停运记实，及停用泵机组的卫生清洁任务如情况温度低于5℃时，应将泵内水放出，以免冻裂.7离心泵的正常维护：7.1.泵的出入口压力、流量及电电机流维持正常操纵指标，严禁泵长时间抽空.尽量控制离心泵的流量和扬程在标牌上注明的规模内，以包管离心泵在最高效率点运转，才干取得最大的节能效果.7.2.离心泵在运行进程中，轴承温度不克不及超出情况温度35℃，最低温度不得超出80℃.7.3.经常查抄泵的密封情况，发明漏损实时陈述车间进行检验.7.4.经常查抄油箱内润滑油质量和油标，如发明蜕变立即改换，避免假液位.7.5.保持冷却水疏通，严禁中断冷却水.7.6. 查抄泵底座，泵、电动机是否紧固，如果松动会引起泵的振动.发明泵有异常声音应立即停车查抄原因.7.7. 离心泵任务第一个月内，经100小时改换润滑油，以后每个500小时，换油一次.7.8. 查抄仪表、引线的状况，查抄管路是否泄漏或松动，或其他形式的损坏，如果需要维修应立即检验.7.9. 经常调整填料压盖，包管填料室内的滴漏情况正常(以成滴漏出为宜).7.10.离心泵在隆冬季候使用时，停车后，需将泵体下部放水螺塞拧开将介质放净.避免冻裂.7.11.离心泵长期停用，需将泵全部拆开，擦干水分，将转动部位及结合处涂以油脂装好，妥善庇护.7.泵，每次接班前要盘车一次确保机泵处于好用状态7.13.离心泵要停止使用时，先封闭闸阀、压力表，然后停止电机.8.离心泵罕有毛病及其处理办法8.1.泵不出水：①泵没有注满液体：停泵注水②吸水高度过大：下降吸水高度③吸水管有空气或漏气：排气或消除漏气④被输送液体温度太高：下降液体温度⑤吸入阀堵塞：排除杂物⑥转向错误：改动转向8.2.流量缺乏：①吸入阀或叶轮被堵塞：查抄水泵，清除杂物②吸入高度过大：下降吸入高度③进入管弯头过量，阻力过大：裁撤不需要弯头④泵体或吸入管漏气：紧固⑤填料处漏气：紧固或改换填料⑥密封圈磨损过大：改换密封环⑦叶轮腐化、磨损：改换叶轮3.输出压力缺乏：①介质中有气体：排出气体②叶轮腐化或严重破坏：改换叶轮8.4.消耗功率过大：①填料压盖太紧、填料函发烧：调节填料压盖的松紧度②联轴器皮圈过紧：改换胶皮圈③转动部分轴窜动过大：调整轴窜动量④中心线偏移：找正轴心线⑤零件卡住：查抄、处理8.5.轴承过热：①中心线偏移：校正轴心线②缺油或油不净：清洗轴承、加油或换油③油环转动不灵活：查抄处理④轴承损坏：改换轴承8.6.密封处漏损过大：①填料或密封元件材质选用不合错误：验证填料腐化性能，改换填料材质②轴或轴套磨损：查抄、修理或改换③轴弯曲：校正或改换④中心线偏移：找正⑤转子不服衡、振动过大：测定转子、平衡⑥动、静环腐化变形：改换密封环⑦密封面被划伤：研磨密封面⑧弹簧压力缺乏：调整或改换⑨冷却水缺乏或堵塞：清洗冷却水管路，加大冷却水量8.7.泵体过热：①泵内无介质：查抄处理②出口阀未打开：打开出口阀门③泵容量大，实用量小：改换泵8.8.振动或收回杂音：①中心线偏移：找正中心线②吸水部分有空气渗入：堵塞漏气孔③管路固定不合错误：查抄调整④轴承间隙过大：调整或改换轴承⑤轴弯曲：校直⑥叶轮内有异物：清除异物⑦叶轮腐化、磨损后转子不服衡：改换叶轮⑧液体温度太高：下降液体温度⑨叶轮歪斜：找正⑩叶轮与泵体摩擦：调整11地脚螺栓松动：紧固螺栓○。

少年易学老难成.讨允阴不可轻• 0度文卑离心泵性能测试与控制综合实验一. 实验装宜简介 (1)二、离心泵恒转速性能测定实验 (3)三、离心泵恒流量控制实验 (6)四. 离心泵恒压力控制实验 (10)压力删3昔过程设备与控制基本实验综合实验台示意图少年易学老难成• 一寸光阱不可轻•百度文库图中：li-i —转速显示：11-2 ----- 主水泵流量显示Q ：11-3一一流量自动/手动控制按钮，弹起时为手动，按下后为自动： 11-4——主水泵出口压力显示P2：11-5一一压力自动/手动控制按钮，弹起时为手动，按下后为自动：11-6——主水泵运行选择开关，向左为变频调速运转方式，向右为直接运转方式，中 间为空档； 11-7——压力调节旋钮（调节主水泵的转速）； 11 -8—一流量调节旋钮（调肖电动调肖阀的开度）： 11-9——主水泵开按钮： 11-10——主水泵关按钮； 11-11一一副水泵关按钮： 11-12——副水泵开按钮；11-13——总控制开关，顺时针转为开，逆时针转为关。

实验一离心泵性能测定实验一'实验目的11一3 11一4//-/少年易学老难成,一寸光阴不可轻-百度文卑1.测左离心泵在恒定转速下的性能，绘制岀该泵在恒立转速下的扬程一流量(H-Q)曲线: 轴功率一流疑(N-Q)曲线和泵效率一流量(H-Q)曲线：2.熟悉离心泵的操作方法，了解压力、流量、转速和转矩的原理以及实验台的使用方法，进一步巩固离心泵的有关知识。

二、实验装置过程设备与控制基本实验综合实验台三、基本原理1.扬程H的测定根据柏努利方程，泵的扬程H可由下式il•算：(1-1) PS2g式中：H——泵的扬程，m水柱：p h ---- 真空表读数(为负值)，Pa：p e—压力表读数，Pa：u h——真空表测量点接头处管内水流速度，根据流量和接头处管内径确迫，m/s：u c——压力表测量点接头处管内水流速度，根据流量和接头处管内径确左，m/s：&——压力表与真空表测量点之间的垂直距离，m：p----- 水的密度，。

离⼼泵的控制⽅案⼀、离⼼泵的控制⽅案1、离⼼泵⼯作原理离⼼泵是通过离⼼⼒的原理⼯作的。

离⼼泵⼯作原理是在泵内充满液体的情况下，叶轮旋转产⽣离⼼⼒，叶轮槽道中的液体在离⼼⼒的作⽤下被甩向外围⽽流进泵壳，于是叶轮中⼼压⼒降低，这个压⼒低于进⽔池液⾯的压⼒，液体就在这个压⼒的作⽤下有吸⼊池进⼊叶轮，这样泵就可以不断的吸⼊压出，完成液体的输送。

2、离⼼泵的主要参数离⼼泵的主要参数包括：流量、扬程、功率、效率、转速和汽蚀余量等。

3、泵的类型①叶⽚式泵：它对介质的输送是靠有叶⽚的叶轮⾼速旋转⽽完成的。

②容积式泵：它对介质的输送是靠泵体⼯作室容积的周期性变化⽽完成的。

③其他类型泵：只改变输送介质的位能和利⽤输送介质本⾝能量的泵。

4、离⼼泵特性由于离⼼泵的叶轮和机壳之间存在空隙，泵的出⼝阀全闭，液体在泵体内循环，泵的排量为零，压头最⼤；随着出⼝阀的逐步开启，排出量随之增⼤，出⼝压⼒将慢慢下降。

泵的压头H ，排量Q 和转速n 之间的函数关系:、排出量Q →↑压头n 1n 2n 3n 4aa’H =R 1n 2 – R 2Q 2 5、管路特性HL=hp+hL+hf +hv4项阻⼒：1)管路两端的静压差引起的压头hp ； 2)管路两端的静压柱⾼度hL ； 3)管路中的摩擦损失压头hf ；4)控制阀两端节流损失压头hv ；当系统达到稳定⼯作状态时，泵的压头H 必然等于HL ，这是建⽴平衡得条件。

左图中泵的特性曲线与管路特性曲线的交点C ，即是泵的平衡⼯作点。

⼯作点C 的流量应符合⼯艺预定的要求，可以通过改变hv 或其它⼿段来满⾜这⼀要求，这是离⼼泵的压⼒（流量）的控制⽅案的主要依据。

6、离⼼泵的控制⽅案1）直接节流法排出量Q →↑压头注意：直接节流法的控制阀应安装在泵的出⼝管道上，⽽不能装在泵的吸⼊管道上。

否则会出现“⽓缚”及“⽓蚀”现象。

控制阀⼀般宜装在检测元件（如孔板）的下游，这样将对保证测量精度有好处。

直接节流法的优点是简单易⾏。

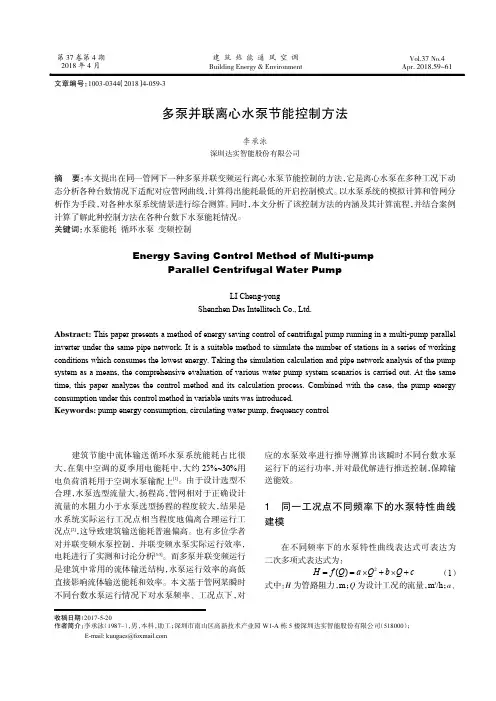

多泵并联离心水泵节能控制方法李承泳深圳达实智能股份有限公司摘 要： 本文提出在同一管网下一种多泵并联变频运行离心水泵节能控制的方法， 它是离心水泵在多种工况下动 态分析各种台数情况下适配对应管网曲线， 计算得出能耗最低的开启控制模式。

以水泵系统的模拟计算和管网分 析作为手段， 对各种水泵系统情景进行综合测算。

同时， 本文分析了该控制方法的内涵及其计算流程， 并结合案例 计算了解此种控制方法在各种台数下水泵能耗情况。

关键词： 水泵能耗 循环水泵 变频控制Energy Saving Control Method of Multi­pumpParallel Centrifugal Water PumpLI Cheng­yongShenzhen Das Intellitech Co.,Ltd.Abstract: This paper presents a method of energy saving control of centrifugal pump running in a multi­pump parallel inverter under the same pipe network.It is a suitable method to simulate the number of stations in a series of working conditions which consumes the lowest energy.Taking the simulation calculation and pipe network analysis of the pump system as a means,the comprehensive evaluation of various water pump system scenarios is carried out.At the same time,this paper analyzes the control method and its calculation bined with the case,the pump energy consumption under this control method in variable units was introduced.Keywords: pump energy consumption,circulating water pump,frequency control收稿日期： 2017­5­20作者简介： 李承泳 （1987~）， 男， 本科， 助工； 深圳市南山区高新技术产业园W1­A 栋5楼深圳达实智能股份有限公司 （518000）；E­mail:kuugacs@建筑节能中流体输送循环水泵系统能耗占比很 大， 在集中空调的夏季用电能耗中， 大约 25%~30%用电负荷消耗用于空调水泵输配上[1]。

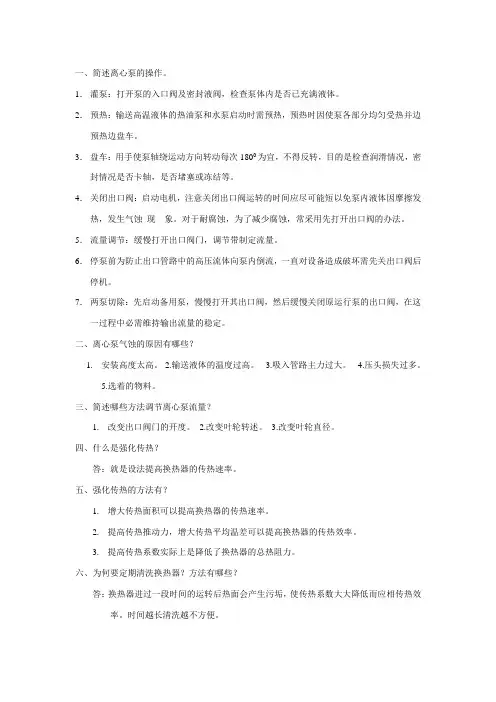

一、简述离心泵的操作。

1．灌泵：打开泵的入口阀及密封液阀，检查泵体内是否已充满液体。

2．预热：输送高温液体的热油泵和水泵启动时需预热，预热时因使泵各部分均匀受热并边预热边盘车。

3．盘车：用手使泵轴绕运动方向转动每次1800为宜，不得反转，目的是检查润滑情况，密封情况是否卡轴，是否堵塞或冻结等。

4．关闭出口阀：启动电机，注意关闭出口阀运转的时间应尽可能短以免泵内液体因摩擦发热，发生气蚀现象。

对于耐腐蚀，为了减少腐蚀，常采用先打开出口阀的办法。

5．流量调节：缓慢打开出口阀门，调节带制定流量。

6．停泵前为防止出口管路中的高压流体向泵内倒流，一直对设备造成破坏需先关出口阀后停机。

7．两泵切除：先启动备用泵，慢慢打开其出口阀，然后缓慢关闭原运行泵的出口阀，在这一过程中必需维持输出流量的稳定。

二、离心泵气蚀的原因有哪些？1.安装高度太高。

2.输送液体的温度过高。

3.吸入管路主力过大。

4.压头损失过多。

5.选着的物料。

三、简述哪些方法调节离心泵流量？1.改变出口阀门的开度。

2.改变叶轮转述。

3.改变叶轮直径。

四、什么是强化传热？答：就是设法提高换热器的传热速率。

五、强化传热的方法有？1.增大传热面积可以提高换热器的传热速率。

2.提高传热推动力，增大传热平均温差可以提高换热器的传热效率。

3.提高传热系数实际上是降低了换热器的总热阻力。

六、为何要定期清洗换热器？方法有哪些？答：换热器进过一段时间的运转后热面会产生污垢，使传热系数大大降低而应相传热效率。

时间越长清洗越不方便。

清洗方法有：风扫、水洗、气洗、化学清洗、机械清洗等。

七、选着吸收剂的标准有哪些？1.吸收剂对于溶质组成因具有较大的溶解度。

2.对溶质组成有良好的选着性。

3.挥发度要小。

4.粘度要小。

5.要易于再生6.稳定性7.无毒无腐蚀、不易燃、不易产生泡沫、冰点低、价廉易得八、相平衡关系在吸收操作中有哪些应用？答：判断过程的方向和极限，不平衡的气液两项接触溶质由一相向另一相传递，即发生吸收或解吸过程，其结果是使系统趋于相平衡，所以传质方向是使系统向达到平衡放向变化，相平衡是过程的极限，一定浓度的混合气体与某种液相接触是发生洗收还是解吸过程，可以利用相平衡关系作出判断，当溶质在气相中实际分压大于溶质的平衡分压时即Y*>Y发生吸收过程，反之Y*即发生解吸。

苏华泵业离心泵流量的几种调节方法
离心泵流量常用的调节方法有变速调节、变径调节、变角调节、节流调节等.
1、变速调节
改变水泵的转速，可以使水泵的性能发生变化，从而使水泵的工况点发生变化，这种方法称为变速调解。

2、变径调节
叶轮经过车削以后，水泵的性能将按照一定的规律发生变化，从而使水泵的工况点发生改变。

我们把车削叶轮改变水泵工况点的方法，称为变径调节。

3、变角调节
改变叶片的安装角度可以使水泵的性能发生变化，从而达到改变水泵工况点的目的。

这种改变工况点的方式称为水泵的变角调节。

4、节流调节
对于出水管路安装闸阀的水泵装置来说，把闸阀关小时，在管路中增加了局部阻力，则管路特性曲线变陡，其工况点就沿着水泵的Q-H曲线向左上方移动。

闸阀关得越小，增加的阻力越大，流量就变得越小。

这种通过关小闸阀来改变水泵工况点的方法，称为节流调节或变阀调节。

关小闸阀，管路局部水头损失增加，管路系统特性曲线向左上方移动，水泵工况点也向左上方移动。

闸阀关得越小，局部水头损失越大，流量也就越小。

由此可见节流调节不仅增加局部水头损失，而且减少了出水量，很不经济。

但由于其简便易行，在小型水泵装置和水泵性能试验中应用较多。
