离心泵出口流量和压力的调节方法.

离心泵流量控制方法探讨前言离心泵是目前使用最为广泛的泵产品，广泛使用在石油天然气、石化、化工、钢铁、电力、食品饮料、制药及水处理行业。

如何经济有效的控制泵输出流量曾经引发过大讨论，曾一度流行全部使用变频调速来控制输出流量，取消所有控制阀控制流量的型式，单从目前来看市场上有4种广泛使用的方法：出口阀开度调节、旁路阀调节、调整叶轮直径、调速控制。

现在我们来逐一分析讨论各种方法的特点。

离心泵流量常用控制方法方法一：出口阀开度调节这种方法中泵与出口管路调节阀串联，它的实际效果如同采用了新的泵系统，泵的最大输出压头没有改变，但是流量曲线有所衰减。

方法二：旁路阀调节这种方法中阀门和泵并联，它的实际效果如同采用了新的泵系统，泵的最大输出压头发生改变，同时流量曲线特性也发生变化，流量曲线更接近线形。

方法三：调整叶轮直径这种方法不使用任何外部组件，流量特性曲线随直径变化而变化。

方法四：调速控制叶轮转速变化直接改变泵的流量曲线，曲线的特性不发生变化，转速降低时，曲线变的扁平，压头和最大流量均减小。

泵系统的整体效率出口阀调节与旁路调节方法均增加了管路压力损失，泵系统效率都大幅减小。

叶轮直径调整对整个泵系统效率影响较小，调速控制方法基本不影响系统效率，只要转速不低于正常转速的50%。

能耗水平假定通过上述四种办法将泵的输出流量从60m3/h调整到50m3/h，输出为60m3/h时的功率消耗为100%（此时压头为70m），那么几种控制流量的办法对泵消耗的功率影响如何？（1）出口阀开度调节，能量消耗为94%，流量较低时消耗功率较大。

（2）旁路调节，旁路阀将泵的压头减小到55M，这只能通过增加泵的流量来实现，结果能耗增加了10%。

（3）调整叶轮直径，缩小叶轮直径后泵的输出流量和压力均降低，能耗缩减到67%。

（4）调速控制，转速降低，泵的流量和压头均减小，能耗缩减到65%。

总结下表中总结出了各种流量调节方法，每种方法各有优缺点，应根据实际情况选用。

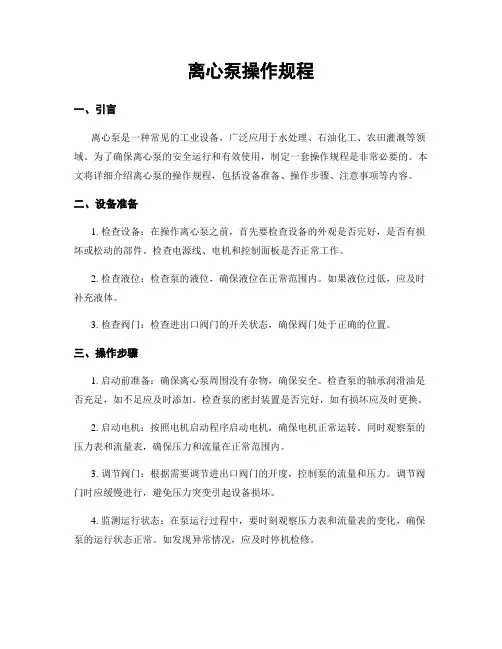

离心泵操作规程一、引言离心泵是一种常见的工业设备，广泛应用于水处理、石油化工、农田灌溉等领域。

为了确保离心泵的安全运行和有效使用，制定一套操作规程是非常必要的。

本文将详细介绍离心泵的操作规程，包括设备准备、操作步骤、注意事项等内容。

二、设备准备1. 检查设备：在操作离心泵之前，首先要检查设备的外观是否完好，是否有损坏或松动的部件。

检查电源线、电机和控制面板是否正常工作。

2. 检查液位：检查泵的液位，确保液位在正常范围内。

如果液位过低，应及时补充液体。

3. 检查阀门：检查进出口阀门的开关状态，确保阀门处于正确的位置。

三、操作步骤1. 启动前准备：确保离心泵周围没有杂物，确保安全。

检查泵的轴承润滑油是否充足，如不足应及时添加。

检查泵的密封装置是否完好，如有损坏应及时更换。

2. 启动电机：按照电机启动程序启动电机，确保电机正常运转。

同时观察泵的压力表和流量表，确保压力和流量在正常范围内。

3. 调节阀门：根据需要调节进出口阀门的开度，控制泵的流量和压力。

调节阀门时应缓慢进行，避免压力突变引起设备损坏。

4. 监测运行状态：在泵运行过程中，要时刻观察压力表和流量表的变化，确保泵的运行状态正常。

如发现异常情况，应及时停机检修。

5. 停机操作：停机前应先关闭进出口阀门，然后再停止电机。

停机后，应及时清理泵的周围环境，确保设备干净整洁。

四、注意事项1. 安全第一：操作离心泵时，要时刻注意安全，避免发生意外事故。

禁止在运行中触摸泵的旋转部件，禁止穿戴松散的衣物或长发靠近泵。

2. 避免空转：离心泵在启动前必须确保进口有足够的液体，避免空转。

空转会导致泵的损坏和电机过载。

3. 定期维护：定期对离心泵进行维护保养，包括清洗泵体、更换润滑油、检查密封装置等。

定期维护可以延长泵的使用寿命，提高工作效率。

4. 温度控制：离心泵在运行过程中会产生一定的热量，要注意控制泵的温度。

过高的温度会影响泵的性能和寿命。

5. 防止堵塞：离心泵在处理含有固体颗粒的液体时，要注意防止泵的进口堵塞。

离心泵是一种常见的流体输送设备，广泛应用于工业生产和民用领域。

在使用离心泵时，往往需要对其流量进行调节，以满足不同的工艺要求或使用场合。

流量调节的方法有很多种，每种方法都有其特点和适用范围。

本文将简要介绍离心泵流量调节的方法及各自特点。

一、调节叶片角度离心泵的叶轮是在泵内旋转，它的叶片角度的改变可以改变泵的性能，从而达到调节流量的目的。

这种方法通过调节叶轮的转速和叶片的角度来改变流道的截面积，从而改变流体通过泵的流量。

这种方法的特点是调节范围大，可以在一定范围内实现较大的流量调节，但是调节复杂，需要专业的技术人员进行操作。

二、改变泵的入口和出口阀门的开度通过改变泵的入口和出口阀门的开度来调节流量。

当阀门开度越大，流量越大，反之，阀门开度越小，流量越小。

这种方法的特点是调节简单，操作方便，但是调节范围较小，且对阀门的严密性要求较高，如果阀门密封不严，会影响泵的工作效率。

三、改变泵的转速通过改变泵的电机转速来调节泵的流量。

当转速增大时，流量增大，反之，流量减小。

这种方法的特点是调节范围大，操作方便，但是需要有专业的设备来实现转速调节，且不同泵的转速范围不同，有些泵转速调节范围较小。

四、安装变频器控制器通过安装变频器控制器来实现调节泵的流量。

变频器控制器可以精细调节泵的转速，从而实现流量的精确控制。

这种方法的特点是调节精度高，范围大，可实现连续无级调节，但是安装成本较高，需要有专业的技术人员进行操作。

五、改变泵的叶轮直径通过更换不同直径的叶轮来实现流量的调节。

更换大直径的叶轮可以增大泵的流量，更换小直径的叶轮可以减小泵的流量。

这种方法的特点是操作简单，不需要专业的技术人员进行操作，但是更换叶轮需要停机维护，对生产有一定的影响。

总结起来，离心泵的流量调节方法有很多种，每种方法都有其特点和适用范围。

在实际应用中，选择合适的调节方法需综合考虑系统的要求、设备的性能和经济成本等因素，综合分析，选择最合适的流量调节方法才能更好地满足工业生产和民用需求。

离心泵常用的调节方法离心泵是工业生产中常用的流体输送设备，广泛应用于石油、化工、电力、冶金等领域。

为了保证离心泵的工作效率和稳定性，需要进行适当的调节。

常用的调节方法主要包括流量调节、转速调节、进口压力调节和出口阀门调节等。

接下来将详细介绍这几种调节方法。

1.流量调节：流量调节是离心泵最常见的调节方法。

常用的流量调节器有节流阀、调速器和变频器等。

节流阀通过调节泵的出口阀门的开度来改变泵的流量。

调速器通过调节泵的转速来改变泵的流量。

变频器通过调节电机的转速来改变泵的流量。

流量调节的关键是根据工艺要求和流体特性选择合适的调节器，同时控制器的精度和稳定性也要满足要求。

2.转速调节：转速调节是通过改变离心泵电机的转速来调节泵的流量和扬程。

常用的转速调节方法有变频调速和机械变速调节。

变频调速是通过调节电机供电频率和电压来改变电机的转速。

这种方法具有调节范围广，控制精度高的优点，但需要安装变频器，成本较高。

机械变速调节是通过改变主从电机的传动比例或者更换滑套来改变泵的转速。

这种方法适用于小型离心泵，调节范围较窄。

3.进口压力调节：进口压力调节是通过改变进口管道的供液压力来调节泵的流量和扬程。

常用的进口压力调节方法有进口阀门调节、给水泵调节和供液泵调节等。

进口阀门调节是通过调节进口阀门的开度来控制进口压力。

给水泵调节是通过改变给水泵的流量来调节进口压力。

供液泵调节是通过改变供液泵的压差来调节进口压力。

4.出口阀门调节：出口阀门调节是通过改变出口阀门的开度来调节泵的流量和扬程。

出口阀门调节一般适用于小流量、大扬程的离心泵。

通过调节出口阀门的开度，可以降低出口阻力，提高泵的流量和扬程。

注意控制出口阀门的开度，避免过大或过小引起系统压力过高或流量过小的问题。

在进行调节时1.调节过程中，应保证泵的工作点在性能曲线的合理范围内。

2.调节时应注意控制器的灵敏性和调节精度，避免控制器的过度调节或超调。

3.调节时应注意泵的工作温度和介质特性，避免因调节不当引起泵的过热或介质的变质。

离心泵流量控制方法探讨前言离心泵就是目前使用最为广泛得泵产品,广泛使用在石油天然气、石化、化工、钢铁、电力、食品饮料、制药及水处理行业。

如何经济有效得控制泵输出流量曾经引发过大讨论,曾一度流行全部使用变频调速来控制输出流量,取消所有控制阀控制流量得型式,单从目前来瞧市场上有4种广泛使用得方法:出口阀开度调节、旁路阀调节、调整叶轮直径、调速控制。

现在我们来逐一分析讨论各种方法得特点。

离心泵流量常用控制方法方法一:出口阀开度调节这种方法中泵与出口管路调节阀串联,它得实际效果如同采用了新得泵系统,泵得最大输出压头没有改变,但就是流量曲线有所衰减。

方法二:旁路阀调节这种方法中阀门与泵并联,它得实际效果如同采用了新得泵系统,泵得最大输出压头发生改变,同时流量曲线特性也发生变化,流量曲线更接近线形。

方法三:调整叶轮直径这种方法不使用任何外部组件,流量特性曲线随直径变化而变化。

方法四:调速控制叶轮转速变化直接改变泵得流量曲线,曲线得特性不发生变化,转速降低时,曲线变得扁平,压头与最大流量均减小。

泵系统得整体效率出口阀调节与旁路调节方法均增加了管路压力损失,泵系统效率都大幅减小。

叶轮直径调整对整个泵系统效率影响较小,调速控制方法基本不影响系统效率,只要转速不低于正常转速得50%。

能耗水平假定通过上述四种办法将泵得输出流量从60m3/h调整到50m3/h,输出为60m3/h时得功率消耗为100%(此时压头为70m),那么几种控制流量得办法对泵消耗得功率影响如何？(1) 出口阀开度调节,能量消耗为94%,流量较低时消耗功率较大。

(2) 旁路调节,旁路阀将泵得压头减小到55M,这只能通过增加泵得流量来实现,结果能耗增加了10%。

(3) 调整叶轮直径,缩小叶轮直径后泵得输出流量与压力均降低,能耗缩减到67%。

(4) 调速控制,转速降低,泵得流量与压头均减小,能耗缩减到65%。

总结下表中总结出了各种流量调节方法,每种方法各有优缺点,应根据实际情况选用。

离心泵流量控制方法探讨前言离心泵是目前使用最为广泛的泵产品，广泛使用在石油天然气、石化、化工、钢铁、电力、食品饮料、制药及水处理行业。

如何经济有效的控制泵输出流量曾经引发过大讨论，曾一度流行全部使用变频调速来控制输出流量，取消所有控制阀控制流量的型式，单从目前来看市场上有4种广泛使用的方法：出口阀开度调节、旁路阀调节、调整叶轮直径、调速控制。

现在我们来逐一分析讨论各种方法的特点。

离心泵流量常用控制方法方法一：出口阀开度调节这种方法中泵与出口管路调节阀串联，它的实际效果如同采用了新的泵系统，泵的最大输出压头没有改变，但是流量曲线有所衰减。

方法二：旁路阀调节这种方法中阀门和泵并联，它的实际效果如同采用了新的泵系统，泵的最大输出压头发生改变，同时流量曲线特性也发生变化，流量曲线更接近线形。

方法三：调整叶轮直径这种方法不使用任何外部组件，流量特性曲线随直径变化而变化。

方法四：调速控制叶轮转速变化直接改变泵的流量曲线，曲线的特性不发生变化，转速降低时，曲线变的扁平，压头和最大流量均减小。

泵系统的整体效率出口阀调节与旁路调节方法均增加了管路压力损失，泵系统效率都大幅减小。

叶轮直径调整对整个泵系统效率影响较小，调速控制方法基本不影响系统效率，只要转速不低于正常转速的50%。

能耗水平假定通过上述四种办法将泵的输出流量从60m3/h调整到50m3/h，输出为60m3/h时的功率消耗为100%（此时压头为70m），那么几种控制流量的办法对泵消耗的功率影响如何？（1）出口阀开度调节，能量消耗为94%，流量较低时消耗功率较大。

（2）旁路调节，旁路阀将泵的压头减小到55M，这只能通过增加泵的流量来实现，结果能耗增加了10%。

（3）调整叶轮直径，缩小叶轮直径后泵的输出流量和压力均降低，能耗缩减到67%。

（4）调速控制，转速降低，泵的流量和压头均减小，能耗缩减到65%。

总结下表中总结出了各种流量调节方法，每种方法各有优缺点，应根据实际情况选用。

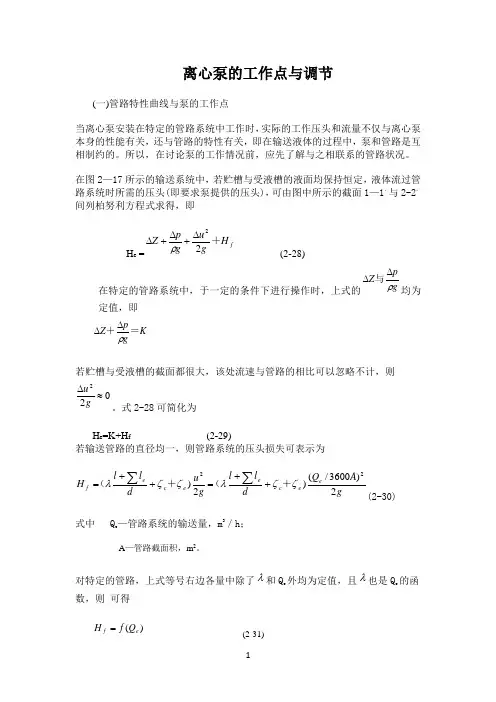

离心泵的工作点与调节(一)管路特性曲线与泵的工作点当离心泵安装在特定的管路系统中工作时，实际的工作压头和流量不仅与离心泵本身的性能有关，还与管路的特性有关，即在输送液体的过程中，泵和管路是互相制约的。

所以，在讨论泵的工作情况前，应先了解与之相联系的管路状况。

在图2—17所示的输送系统中，若贮槽与受液槽的液面均保持恒定，液体流过管路系统时所需的压头(即要求泵提供的压头)，可由图中所示的截面1—1，与2-2，间列柏努利方程式求得，即H e = (2-28)在特定的管路系统中，于一定的条件下进行操作时，上式的均为定值，即若贮槽与受液槽的截面都很大，该处流速与管路的相比可以忽略不计，则。

式2-28可简化为H e =K+H f (2-29)若输送管路的直径均一，则管路系统的压头损失可表示为(2-30) 式中 Q e —管路系统的输送量，m 3／h ；A —管路截面积，m 2。

对特定的管路，上式等号右边各量中除了和Q e 外均为定值，且也是Q e 的函数，则 可得(2-31)f Hg u g p Z ＋22∆+∆+∆ρg pZ ρ∆∆与K g p Z ＝＋ρ∆∆022≈∆g u =++=∑g u d l l H e c ef 2)2ζζλ＋（g A Q d l l e e c e 2)3600/()2ζζλ＋（++∑λλ)(e f Q f H =将式2-31代人式2-29中可得(2-32)式2-32或式2-29即为管路特性方程。

若流体在该管路中流动已进入阻力平方区，又可视为常量，于是可令则式2-30可简化为H e = B所以，式2-29变换为 H e =K+B (2-33)由式2-33可看出，在特定的管路中输送液体时，管路所需的压头H e 随液体流量Q e 的平方而变。

若将此关系标在相应的坐标图上，即得如图2—18所示的H e —Q e 曲线。

这条曲线称为管路特性曲线，表示在特定管路系统中，于固定操作条件下，流体流经该管路时所需的压头与流量的关系。

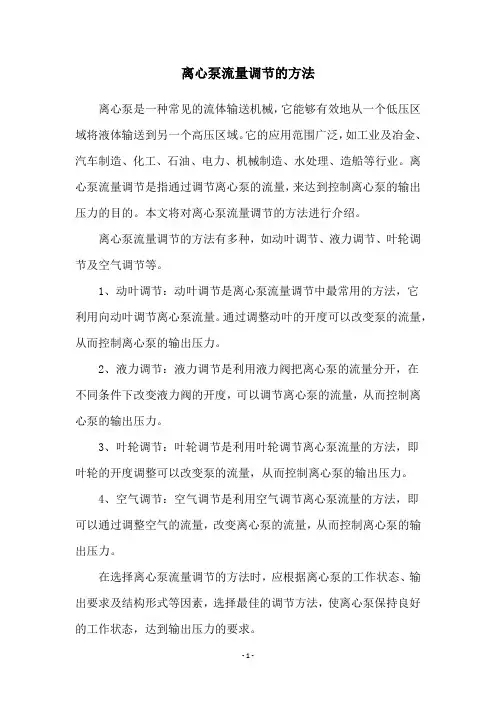

离心泵流量调节的方法离心泵是一种常见的流体输送机械，它能够有效地从一个低压区域将液体输送到另一个高压区域。

它的应用范围广泛，如工业及冶金、汽车制造、化工、石油、电力、机械制造、水处理、造船等行业。

离心泵流量调节是指通过调节离心泵的流量，来达到控制离心泵的输出压力的目的。

本文将对离心泵流量调节的方法进行介绍。

离心泵流量调节的方法有多种，如动叶调节、液力调节、叶轮调节及空气调节等。

1、动叶调节：动叶调节是离心泵流量调节中最常用的方法，它利用向动叶调节离心泵流量。

通过调整动叶的开度可以改变泵的流量，从而控制离心泵的输出压力。

2、液力调节：液力调节是利用液力阀把离心泵的流量分开，在不同条件下改变液力阀的开度，可以调节离心泵的流量，从而控制离心泵的输出压力。

3、叶轮调节：叶轮调节是利用叶轮调节离心泵流量的方法，即叶轮的开度调整可以改变泵的流量，从而控制离心泵的输出压力。

4、空气调节：空气调节是利用空气调节离心泵流量的方法，即可以通过调整空气的流量，改变离心泵的流量，从而控制离心泵的输出压力。

在选择离心泵流量调节的方法时，应根据离心泵的工作状态、输出要求及结构形式等因素，选择最佳的调节方法，使离心泵保持良好的工作状态，达到输出压力的要求。

离心泵流量调节的方法包括动叶调节、液力调节、叶轮调节及空气调节等方法，每种方法都有其特定的优缺点，使用时应根据工作状态、输出要求及结构形式等因素，结合现场实际情况，选择最合适的调节方法，以提高离心泵的运行效率和使用寿命，达到安全、可靠的工作状态。

以上就是本文关于离心泵流量调节的方法的介绍，希望能够帮助到有需要的人。

在使用离心泵时，应当根据实际情况恰当地选择合适的流量调节方法，以达到最佳的输出效果。

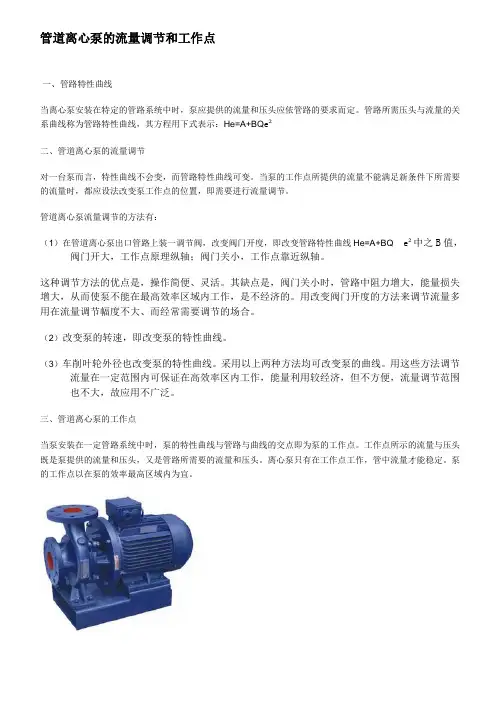

管道离心泵的流量调节和工作点
一、管路特性曲线
当离心泵安装在特定的管路系统中时，泵应提供的流量和压头应依管路的要求而定。

管路所需压头与流量的关系曲线称为管路特性曲线，其方程用下式表示：He=A+BQ e²
二、管道离心泵的流量调节
对一台泵而言，特性曲线不会变，而管路特性曲线可变。

当泵的工作点所提供的流量不能满足新条件下所需要的流量时，都应设法改变泵工作点的位置，即需要进行流量调节。

管道离心泵流量调节的方法有：
（1）在管道离心泵出口管路上装一调节阀，改变阀门开度，即改变管路特性曲线He=A+BQ e²中之B值，阀门开大，工作点原理纵轴；阀门关小，工作点靠近纵轴。

这种调节方法的优点是，操作简便、灵活。

其缺点是，阀门关小时，管路中阻力增大，能量损失增大，从而使泵不能在最高效率区域内工作，是不经济的。

用改变阀门开度的方法来调节流量多用在流量调节幅度不大、而经常需要调节的场合。

（2）改变泵的转速，即改变泵的特性曲线。

（3）车削叶轮外径也改变泵的特性曲线。

采用以上两种方法均可改变泵的曲线。

用这些方法调节流量在一定范围内可保证在高效率区内工作，能量利用较经济，但不方便，流量调节范围也不大，故应用不广泛。

三、管道离心泵的工作点
当泵安装在一定管路系统中时，泵的特性曲线与管路与曲线的交点即为泵的工作点。

工作点所示的流量与压头既是泵提供的流量和压头，又是管路所需要的流量和压头。

离心泵只有在工作点工作，管中流量才能稳定。

泵的工作点以在泵的效率最高区域内为宜。
