工业炉窑分类及情况说明

目录目录 (1)工业炉窑简介 (2)一、工业窑炉简述： (2)二、工业炉窑历史、现状 (3)三、行业发展趋势 (4)四、窑炉的工作原理、参数、工艺条件 (4)4.1原理 (4)4.2工业窑炉的参数 (5)4.3工业窑炉的工艺条件 (6)五、工业窑炉节能现状 (6)5.1 热源改造，燃烧系统改造 (6)5.2 窑炉结构改造 (7)5.3 余热回收与利用 (10)5.4 控制系统节能改造 (12)工业炉窑简介一、工业窑炉简述：窑炉是用耐火材料砌成的用以煅烧物料或烧成制品的设备。

按煅烧物料品种可分为陶瓷窑、水泥窑、玻璃窑、搪瓷窑、石灰窑等。

前者按操作方法可分为连续窑(隧道窑)、半连续窑和间歇窑。

按热原可分为火焰窑和电热窑。

按热源面向坯体状况可分为明焰窑、隔焰窑和半隔焰窑。

按坯体运载工具可分为有窑车窑、推板窑、辊底窑(辊道窑)、输送带窑，步进梁式窑和气垫窑等。

按通道数目可分为单通道窑、双通道窑和多通道窑。

一般大型窑炉燃料多为重油，轻柴油或煤气、天然气。

窑炉通常由窑室、燃烧设备、通风设备，输送设备等四部分组成。

电窑多半以电炉丝、硅碳棒或二硅化钼作为发热元件。

其结构较为简单，操作方便。

此外，还有多种气氛窑等。

在具体行业，窑炉还有更多细分类型，如水泥回转窑、玻璃池窑、钢铁的高炉和转炉，化工行业的一些设备也可归为窑炉。

但通常意义上的工业窑炉，范围主要指金属和无机材料的煅烧设备。

窑炉大致分为箱式、井式、梭式、网带式、回转式、窑车式、推板式隧道电阻炉、真空炉、气体保护炉、超高温管式推板炉（碳管炉）、钨钼粉焙烧炉、还原炉等各种高、中、低温工业窑炉，工作温度200～2500℃。

可用于ZnO压敏电阻器、避雷器阀片、结构陶瓷、纺织陶瓷、PTC&NTC热敏电阻器、电子陶瓷滤波器、片式电容、瓷介电容、厚膜电路、片式电阻、磁性材料、粉末冶金、电子粉体、稀土化工、聚焦电位器、陶瓷基板、高铝陶瓷及其金属化，触头材料、硬质合金材料、钨钼材料等的烧成。

我国工业炉窑优化控制技术现状对于工业炉窑的接触和认识还是从《热工过程及设备》和《热能工程进展概论》相关专业课程的学习开始的，在我国工业炉中并不包括高炉，平炉和转炉的，而仅仅指轧钢加热炉、锻造炉、热处理炉、窑炉和熔化炉等，工业窑炉按供热方式分为两类：一类是火焰窑炉(或称燃料窑炉)，用固体、液体或气体燃料在窑炉内的燃烧热量对工件进行加热；第二类是电窑炉，在窑炉内将电能转化为热量进行加热。

工业窑炉按热工制度又可分为两类：一类是间断式窑炉又称周期式窑炉，其特点是窑炉子间断生产，在每一加热周期内窑炉温是变化的，如室式窑炉、台车式窑炉、井式窑炉等；第二类是连续式窑炉，其特点是窑炉子连续生产，窑炉膛内划分温度区段。

在加热过程中每一区段的温度是不变的，工件由低温的预热区逐步进入高温的加热区，如连续式加热窑炉和热处理窑炉、环形窑炉、步进式窑炉、振底式窑炉等。

膛式火焰窑炉膛式火焰窑炉的工作室叫做窑炉膛，由窑炉底、窑炉墙和窑炉顶组成。

用作或时，窑炉底的结构有多种型式，并可按窑炉底结构称为车底窑炉、推料式窑炉、步进窑炉、辊底窑炉、链式窑炉、环形窑炉等。

熔炼用火焰窑炉（如、炼铜）的窑炉底是凹下的熔池，用以存放熔融金属。

熔池的形状，呈长方形、圆形或椭圆形。

熔池底部有液体金属的排出口。

窑炉墙上有窑炉门、窥视孔、出渣口等。

窑炉顶结构有拱顶和吊顶两种；前者用于宽度较小的窑炉子，后者用于较宽的窑炉子。

在高温火焰窑炉上，火焰直接进入窑炉膛。

如以块煤为燃料，则需单独设置固体燃料的燃烧室，火焰翻过火口进入窑炉膛。

如以粉煤、煤气或燃料油为燃料，则需用燃烧器。

回转窑炉回转窑炉或称回转窑，在冶金工业中用于铁矿石的直接还原、氧化铝矿物的焙烧、粘土矿物的焙烧，以及各种散状原料的焙烧挥发、离析和干燥作业。

回转窑炉的窑炉体呈圆筒形，用厚钢板制成，筒内衬以耐火材料。

窑炉体横架在支座的滚轮上，稍倾斜(4～6％)。

窑炉体长度与直径之比在12:1到30:1之间。

第二章、工业窑炉的分类＊按使用燃料分：煤窑、油窑、气烧窑（煤气、天然气、液化石油气为原料）、电窑;＊按窑内火焰流动方向分：升焰窑（火焰由下向上）、平焰窑（火焰水平流动）、半倒焰窑（火焰先上升后倾斜向下）、倒焰窑（火焰由上向下）；＊按火焰是否进入窑内分：明焰窑（在窑内）、隔焰窑（不在窑内，而在隔焰道内流动）、半隔焰窑（部分入窑、部分在隔焰道内）;＊按形状分：圆窑、方窑、隧道窑。

＊按烧成过程连续与否分：间歇窑（装、烧、冷、出操作周而复始，生产是间歇分批进行）、连续式窑（窑分若干段装、烧、冷、出操作在各固定段同时进行，各段热工制度稳定，生产连续进行）、半连续窑（窑分若干段，装、烧、冷、出操作在各固定段分别进行，具有连续的性质，但各段热工制度都随时间而变化，具有间歇窑的性质）；＊按装烧方式分：裸装（火焰与坯体直接接触烧成）、铂装（坯体放在匣钵内，不直接与焰气接触烧成）、棚板装（坯体码放在棚板上，入窑烧成）。

二、工业炉窑地特点：在烧制陶耐产品时，同一种制品可在不同类型的窑内烧成，反之，同一种窑也可焙烧不同的制品。

所以在选择炉窑时，应充分了解各种炉窑的特点，现在我们按烧成过程是否连续来考察一下间歇式和连续式炉窑。

（1）间歇式炉窑①定义：间歇式窑是指陶耐制品的装窑、烧成、冷却、出窑、卸瓷等操作工序是依次间歇地、周而复始地完成的窑炉，应用较多的是倒焰窑和梭式窑。

②特点：*设备建造费用低、投产快＊生产过程是间歇的，分批进行，一个烧成周期由装窑、烧窑、冷窑和出窑四个过程组成＊可根据每窑制品的特点灵活的改变热工制度，适应大件或小批量、试验产品的烧成，特别是修补后瓷件的复烧；＊窑内热工制度和烧成操作都是按一定规律随时间而进行周期性变化，不是恒定的；＊窑体处于不稳定温度场，散热和蓄热随时间变化；＊排烟温度变化大，烧成初期温度低，烧成后其温度高；＊与连续式窑相比，单位容积产量低；＊间歇式窑断面较大，窑内温差也较大，对制品的质量有影响；＊预热的利用率低，热损失大，热效率低，导致单位制品的燃耗大。

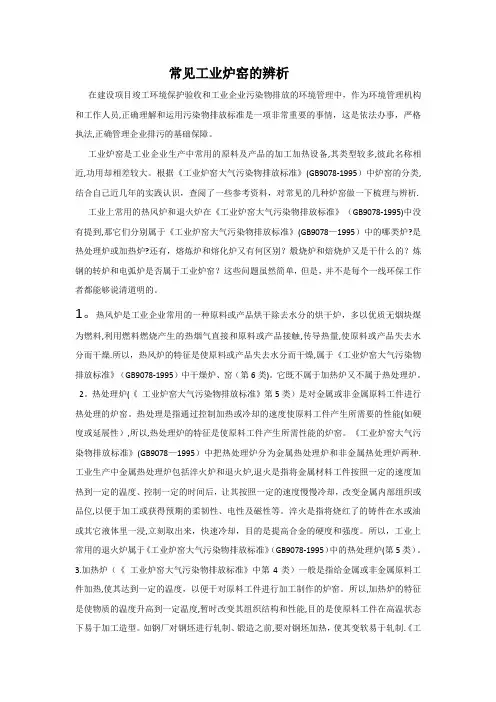

常见工业炉窑的辨析在建设项目竣工环境保护验收和工业企业污染物排放的环境管理中，作为环境管理机构和工作人员,正确理解和运用污染物排放标准是一项非常重要的事情，这是依法办事，严格执法,正确管理企业排污的基础保障。

工业炉窑是工业企业生产中常用的原料及产品的加工加热设备,其类型较多,彼此名称相近,功用却相差较大。

根据《工业炉窑大气污染物排放标准》(GB9078-1995）中炉窑的分类,结合自己近几年的实践认识，查阅了一些参考资料，对常见的几种炉窑做一下梳理与辨析.工业上常用的热风炉和退火炉在《工业炉窑大气污染物排放标准》（GB9078-1995)中没有提到,那它们分别属于《工业炉窑大气污染物排放标准》(GB9078—1995）中的哪类炉?是热处理炉或加热炉?还有，熔炼炉和熔化炉又有何区别？煅烧炉和焙烧炉又是干什么的？炼钢的转炉和电弧炉是否属于工业炉窑？这些问题虽然简单，但是，并不是每个一线环保工作者都能够说清道明的。

1。

热风炉是工业企业常用的一种原料或产品烘干除去水分的烘干炉，多以优质无烟块煤为燃料,利用燃料燃烧产生的热烟气直接和原料或产品接触,传导热量,使原料或产品失去水分而干燥.所以，热风炉的特征是使原料或产品失去水分而干燥,属于《工业炉窑大气污染物排放标准》（GB9078-1995）中干燥炉、窑（第6类)。

它既不属于加热炉又不属于热处理炉。

2。

热处理炉(《工业炉窑大气污染物排放标准》第5类）是对金属或非金属原料工件进行热处理的炉窑。

热处理是指通过控制加热或冷却的速度使原料工件产生所需要的性能(如硬度或延展性）,所以,热处理炉的特征是使原料工件产生所需性能的炉窑。

《工业炉窑大气污染物排放标准》(GB9078—1995）中把热处理炉分为金属热处理炉和非金属热处理炉两种.工业生产中金属热处理炉包括淬火炉和退火炉,退火是指将金属材料工件按照一定的速度加热到一定的温度、控制一定的时间后，让其按照一定的速度慢慢冷却，改变金属内部组织或品位,以便于加工或获得预期的柔韧性、电性及磁性等。

工业炉窑分类及情况说明工业炉窑是一种用于加热和处理金属和非金属材料的设备。

根据其用途和运行原理的不同，工业炉窑可以分为多种类型。

以下是一些常见的工业炉窑分类及情况说明：1.干燥炉窑：干燥炉窑广泛应用于工业生产中的物料干燥过程。

它们通过加热空气或其他气体来除去物料中的水分和其他挥发性成分，提高物料的质量和加工效率。

干燥炉窑通常分为间歇式和连续式两种类型，并可根据物料处理量的大小和干燥要求的不同而选择不同的炉窑尺寸和加热方式。

2.烧结炉窑：烧结炉窑用于将粉状的金属、陶瓷或其他材料加热到足够高的温度，使其颗粒之间发生键合，形成坚固的块状。

这种过程被称为烧结。

烧结炉窑通常具有多个加热区域，可以在不同温度和气氛下完成烧结过程。

对于不同类型的材料，需要选择适当的烧结炉窑，以确保得到所需的烧结效果。

3.焙烧炉窑：焙烧炉窑广泛应用于矿石冶炼和化学工业中的一些过程。

焙烧是指将矿石、礦泥或其他原料加热到一定温度，以使其产生化学和物理变化，从而改善处理性能。

焙烧炉窑通常具有适当的温度控制系统和气氛控制系统，以确保焙烧过程的成败。

4.煅烧炉窑：煅烧炉窑用于将金属氧化物或其他化合物加热到高温下，以使其分解或发生反应，从而得到所需的金属或化合物。

煅烧炉窑通常需要在高温下提供适当的氧气或其他气体，以确保煅烧过程的顺利进行。

5.熔融炉窑：熔融炉窑用于将金属或其他物料加热到其熔点以上，使其变为液体状态。

熔融炉窑通常需要提供高温和适当的气氛，以确保物料可以完全熔化，并且得到所需的纯度和质量。

熔融炉窑广泛应用于金属冶炼、玻璃制造、陶瓷制造和其他工业生产过程中。

6.环保炉窑：环保炉窑是一类注重减少能源消耗和环境污染的炉窑。

与传统炉窑相比，环保炉窑通常采用先进的燃烧控制技术和废热利用技术，以最大程度地减少能源的浪费和排放的废气，从而达到绿色和可持续发展的目标。

总的来说，工业炉窑是现代工业生产中不可或缺的设备之一、通过合理选择和运用不同类型的工业炉窑，可以提高生产效率、降低能源消耗和环境污染，从而对工业生产的可持续发展做出贡献。
