压缩机基础知识2017

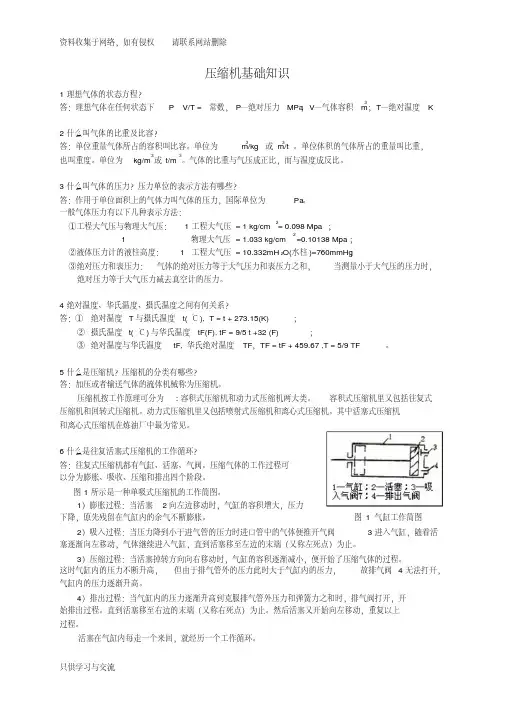

压缩机基础知识1理想气体的状态方程？答：理想气体在任何状态下P·V/T = 常数，P—绝对压力MPa；V—气体容积m3；T—绝对温度K2什么叫气体的比重及比容？答：单位重量气体所占的容积叫比容。

单位为m3/kg或m3/t。

单位体积的气体所占的重量叫比重，也叫重度。

单位为kg/m3或t/m3。

气体的比重与气压成正比，而与温度成反比。

3什么叫气体的压力？压力单位的表示方法有哪些？答：作用于单位面积上的气体力叫气体的压力，国际单位为Pa。

一般气体压力有以下几种表示方法：①工程大气压与物理大气压：1工程大气压= 1 kg/cm2= 0.098 Mpa；1物理大气压= 1.033 kg/cm2=0.10138 Mpa；②液体压力计的液柱高度： 1工程大气压= 10.332mH2O(水柱)=760mmHg；③绝对压力和表压力：气体的绝对压力等于大气压力和表压力之和，当测量小于大气压的压力时，绝对压力等于大气压力减去真空计的压力。

4绝对温度、华氏温度、摄氏温度之间有何关系？答：①绝对温度T与摄氏温度t(℃), T = t + 273.15(K)；②摄氏温度t(℃)与华氏温度tF(F), tF = 9/5 t +32 (F)；③绝对温度与华氏温度tF,华氏绝对温度TF，TF = tF + 459.67 ,T = 5/9 TF。

5什么是压缩机？压缩机的分类有哪些？答：加压或者输送气体的流体机械称为压缩机。

压缩机按工作原理可分为:容积式压缩机和动力式压缩机两大类。

容积式压缩机里又包括往复式压缩机和回转式压缩机。

动力式压缩机里又包括喷射式压缩机和离心式压缩机。

其中活塞式压缩机和离心式压缩机在炼油厂中最为常见。

6什么是往复活塞式压缩机的工作循环？答：往复式压缩机都有气缸、活塞、气阀。

压缩气体的工作过程可以分为膨胀、吸收、压缩和排出四个阶段。

图1所示是一种单吸式压缩机的工作简图。

1）膨胀过程：当活塞2向左边移动时，气缸的容积增大，压力下降，原先残留在气缸内的余气不断膨胀。

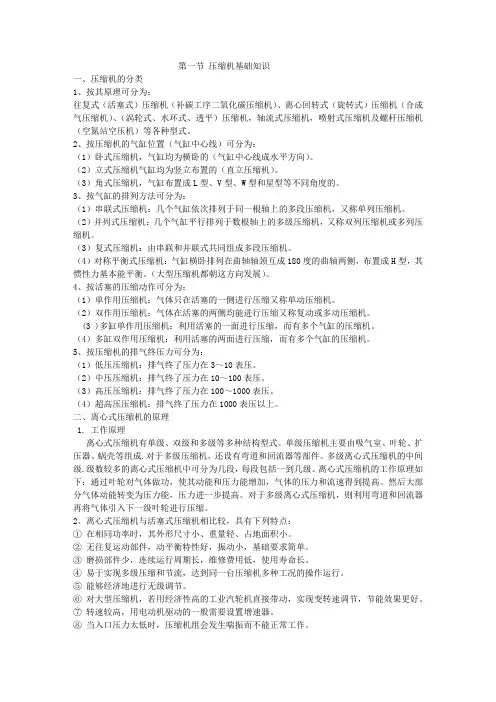

第一节压缩机基础知识一、压缩机的分类1、按其原理可分为：往复式（活塞式）压缩机（补碳工序二氧化碳压缩机）、离心回转式（旋转式）压缩机（合成气压缩机）、（涡轮式、水环式、透平）压缩机，轴流式压缩机，喷射式压缩机及螺杆压缩机（空氮站空压机）等各种型式。

2、按压缩机的气缸位置（气缸中心线）可分为：（1）卧式压缩机，气缸均为横卧的（气缸中心线成水平方向）。

（2）立式压缩机气缸均为竖立布置的（直立压缩机）。

（3）角式压缩机，气缸布置成L型、V型、W型和星型等不同角度的。

3、按气缸的排列方法可分为：（1）串联式压缩机：几个气缸依次排列于同一根轴上的多段压缩机，又称单列压缩机。

（2）并列式压缩机：几个气缸平行排列于数根轴上的多级压缩机，又称双列压缩机或多列压缩机。

（3）复式压缩机：由串联和并联式共同组成多段压缩机。

（4）对称平衡式压缩机：气缸横卧排列在曲轴轴颈互成180度的曲轴两侧，布置成H型，其惯性力基本能平衡。

（大型压缩机都朝这方向发展）。

4、按活塞的压缩动作可分为：（1）单作用压缩机：气体只在活塞的一侧进行压缩又称单动压缩机。

（2）双作用压缩机：气体在活塞的两侧均能进行压缩又称复动或多动压缩机。

(3 )多缸单作用压缩机：利用活塞的一面进行压缩，而有多个气缸的压缩机。

（4）多缸双作用压缩机：利用活塞的两面进行压缩，而有多个气缸的压缩机。

5、按压缩机的排气终压力可分为：（1）低压压缩机：排气终了压力在3～10表压。

（2）中压压缩机：排气终了压力在10～100表压。

（3）高压压缩机：排气终了压力在100～1000表压。

（4）超高压压缩机：排气终了压力在1000表压以上。

二、离心式压缩机的原理1. 工作原理离心式压缩机有单级、双级和多级等多种结构型式。

单级压缩机主要由吸气室、叶轮、扩压器、蜗壳等组成.对于多级压缩机，还设有弯道和回流器等部件。

多级离心式压缩机的中间级.级数较多的离心式压缩机中可分为几段，每段包括一到几级。

培训教案培训课题: 往复式压缩机基本结构、工作原理、常见故障及注意事项培训日期: 2017年8月培训课时:2课时课程重点:讲述往复式压缩机基本结构、工作原理、常见故障及注意事项。

培训目标及要求：通过培训使全体员工对往复机的结构、工作原理有一定的了解，掌握其常见故障，明确注意事项，真正做到“四懂三会”授课内容：一、往复式压缩机的型号、结构及工作原理1、往复式压缩机型号2、往复式活塞压缩机的工作过程往复式活塞压缩机属于于容积型压缩机。

靠气缸内作往复运动的活塞改变工作容积压缩气体。

气缸内的活塞，通过活塞杆、十字头、连杆与曲轴联接，当曲轴旋转时，活塞在汽缸中作往复运动，活塞与气缸组成的空间容积交替的发生扩大与缩小。

当容积扩大时残留在余隙内的气体将膨胀，然后再吸进气体；当容积缩小时则压缩排出气体，以单作用往复式活塞压机（见图）为例，将其工作过程叙述如下：（1）吸气过程当活塞在气缸内向左运动时，活塞右侧的气缸容积增大，压力下降。

当压力降到小于进气管中压力时，则进气管中的气体顶开吸气阀进入气缸，随着活塞向左运动，气体继续进入缸内，直至活塞运动到左死点为止，这个过程称吸气过程。

（2）压缩过程当活塞调转方向向右运动时，活塞右侧的气缸容积开始缩小，开始压缩气体。

（由于吸气阀有逆止作用，故气体不能倒回进气管中；同时出口管中的气体压力高于气缸内的气体压力，缸内的气体也无法从排气阀排到出口管中；而出口管中气体又因排气阀有逆止作用，也不能流回缸内。

）此时气缸内气体分子保持恒定，只因活塞继续向右运动，继续缩小了气体容积，使气体的压力升高，这个过程叫做压缩过程。

（3）排气过程随着活塞右移压缩气体、气体的压力逐渐升高，当缸内气体压力大于出口管中压力时，缸内气体便顶开排气阀而进人排气管中，直至活塞到右死点后缸内压力与排气管压力平衡为止。

这叫做排气过程。

（4）膨胀过程排气过程终了，因为有余隙存在，有部分被压缩的气体残留在余隙之内，当活塞从右死点开始调向向左运动时，余隙内残存的气体压力大于进气管中气体压力，吸气阀不能打开，直到活塞离开死点一段距离，残留在余隙中的高压气体膨胀，压力下降到小于进气管中的气体压力时，吸气阀才打开，开始进气。

一章压缩机的基本知识第一节压缩机概述一、定义：压缩机是用来提高气体压力和输送气体的机械。

二、次要用途:1、动力用压缩机⑴压缩气体驱动各种风动机械,如：气动扳手、风镐.⑵控(_kong)制仪表和自动化装置。

⑶交通方面：汽车门的开启。

⑷食品和医药工业中用高压气体搅拌浆液.⑸纺织业中，如喷气织机.2、气体输送用压缩机⑴奋道输送-—为了克服气体在管(wei4 le0 ke4 fu2 qi4 ti3 zai4 guan3）道中流动过程中，管道对气体产生的阻力。

⑵瓶装输送——缩小气体的体积，使有限的容积输送较多的气体。

3、制冷和气体分离用压缩机如氟里昂制冷、空气分离。

4、石油、化工用压缩机⑴用于气体的合成和聚合，如:氨的合成.⑵润滑油的加氢精制。

三、压缩机的分类⑴、按（__an）作用原理分：容积式和速度式（透平式)⑵、按压送的介质分类:空气压缩机、氮气压缩机、氧气压缩机、氢气压缩机等⑶、按排气压力分类：低压（0.3~1.0MPa）中压（1。

0～10MPa）高压((gao ya _）10~100MPa）超高压（＞100MPa)⑷按结构型式分类:压缩机—-——容积式、速度式.容积式-——-回转式（包括螺杆式、滑片式、罗茨式)、往复式（包括活塞式、隔膜式).速度式-—-—离心式、轴流式、喷射式、混流式。

第二节压缩机的著(de zhu)名厂家一、国外著名的压缩机企业有以下几家:⑴日本有七家:日立（Hitachi）、三井、三菱（Mitsubishi）、川崎、石川岛（IHI）、荏原（EBRARA，包括美国埃理奥特ELLIOTT)和神钢(Kobelco）；⑵美国有五家:德莱赛兰(DRESSER—RAND）、英格索兰（Ingersoll-rand）、库柏(Cooper）、通用电气动力部(GE 原来的意大利新比隆Nuovo Pignone公司）和美国A－C压缩机公司；⑶德国有二家：西门子工业（原来的德马格－德拉瓦)、盖哈哈-波尔西克(GHH-BORSIG）；⑷瑞士有一家：苏尔寿（SULZER）；⑸瑞典有一家：阿特拉斯（A TLAS COPCO）；⑹韩国有一家：三星动力。

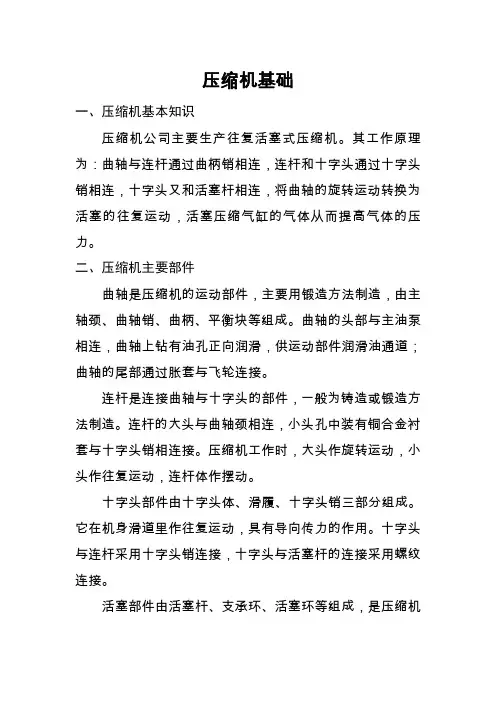

压缩机基础一、压缩机基本知识压缩机公司主要生产往复活塞式压缩机。

其工作原理为：曲轴与连杆通过曲柄销相连，连杆和十字头通过十字头销相连，十字头又和活塞杆相连，将曲轴的旋转运动转换为活塞的往复运动，活塞压缩气缸的气体从而提高气体的压力。

二、压缩机主要部件曲轴是压缩机的运动部件，主要用锻造方法制造，由主轴颈、曲轴销、曲柄、平衡块等组成。

曲轴的头部与主油泵相连，曲轴上钻有油孔正向润滑，供运动部件润滑油通道；曲轴的尾部通过胀套与飞轮连接。

连杆是连接曲轴与十字头的部件，一般为铸造或锻造方法制造。

连杆的大头与曲轴颈相连，小头孔中装有铜合金衬套与十字头销相连接。

压缩机工作时，大头作旋转运动，小头作往复运动，连杆体作摆动。

十字头部件由十字头体、滑履、十字头销三部分组成。

它在机身滑道里作往复运动，具有导向传力的作用。

十字头与连杆采用十字头销连接，十字头与活塞杆的连接采用螺纹连接。

活塞部件由活塞杆、支承环、活塞环等组成，是压缩机实现气体压缩的部件。

活塞一般为铸造或锻造方法制造。

在活塞侧面上有几道凹槽，用来安装活塞环及支撑环。

活塞杆的作用是将活塞与十字头连接起来，传递作用在活塞上的力，带动活塞运动。

填料函是阻止气缸内的压缩气体沿活塞杆泄漏的密封部件。

由填料壳、填料盒、密封圈及节流套等部分组成。

填料密封是利用气体的径向压力差，使密封环压紧在活塞杆上，将活塞杆与密封环间的间隙密封。

气阀由阀座、阀片、缓冲片、升程垫、弹簧和升程限制器组成，其作用是控制气体及时吸入与排出气缸。

可以通过外型分辨或者拆卸后判断排气阀和吸气阀。

三、压缩机各系统1.气管路系统：经过进气阀后，经过滤器过滤，进入进气缓冲罐后进入一级气缸进行压缩，从一级气缸出来的气体依次经过缓冲罐、冷却器、气液分离器进入二级气缸压缩，从二级气缸出来的天然气依次经过缓冲罐、冷却器、气液分离器、油过滤器后流向加气柱。

2.水管路系统：与循环水冷却塔进、出口相连的总进水管至总回水管的水管路，分别进各级气缸和水冷却器及油冷却器。

离心式压缩机一、离心式压缩机的发展概况离心式压缩机是透平式压缩机的一种，具有处理气量大，体积小，结构简单，运转平稳，维修方便以及气体不受污染等特点。

随着气体动力学研究的成就使离心压缩机的效率不断提高，又由于高压密封，小流量窄叶轮的加工，多油楔轴承等技术关键的研制成功，解决了离心压缩机向高压力，宽流量范围发展的一系列问题，使离心压缩机的应用范围大为扩展，以致在很多场合可取代往复活塞式压缩机。

二、离心压缩机的工作原理和基本结构1、工作原理一般说，提高气体压力的主要目标就是增加单位容积内气体分子的数量，也就是缩短气体分子与分子之间的距离。

为了达到这个目标，除了采用挤压元件来挤压气体的容积式压缩方法以外，还有一种用气体动力学的方法，即利用机器的作功元件（高速回转的叶轮）对气体作功，使气体在离心力场中压力得到提高，同时动能也大为增加，随后在扩流道中流动时这部分功能又转变为静压能，而使气体压力进一步提高，这就是离心式压缩机的工作原理或增压原理。

2、基础结构下面分别叙述压缩机流道中各组成部分（或称为通流元件）的作用。

吸气室：压缩机每段的第1级入口都设有吸气室，其作用是将气体从进气管均匀地导入叶轮的入口以减小气体进入时的流动损失。

叶轮：叶轮是离心压缩机中最重要的一个部件，驱动机的机械即通过此高速回转的叶轮叶片对气体作功而使气体获得能量，它是压缩机中唯一的作动部件，故亦称工作轮。

叶轮一般是由轮盖、轮盘和叶片组成的闭式叶轮，也没有轮盖的半开式叶轮。

扩压器：气体从叶轮流出时，具有很高的速度，为了使这部分速度能尽可能地转化为压力能，在叶轮外缘的周围设置了流通截面逐渐扩大的流通空间，这就是扩压器。

扩压器是由前后隔板组成的环形通道。

其中不装叶片的称为无叶扩压器，装有叶片的称为叶片扩压器。

弯道：为了把从扩压器流出来的气体引导到下一级去进行再压缩，在扩压器外围设置了使气体由离心方向改变为向心方向的环形通道，称为弯道。

弯道是由隔板和气缸内壁组成的环形空间。

压缩机知识点总结一、压缩机的基本概念及分类1. 压缩机的定义压缩机是一种用于将气体或蒸汽压缩成高压状态的机械设备，是空调、制冷、空气压缩、化工、石油等领域中常用的一种设备。

2. 压缩机的分类按照其工作原理和结构特点，压缩机可以分为往复式压缩机、螺杆式压缩机、离心式压缩机和涡旋式压缩机等几种类型。

1）往复式压缩机往复式压缩机是一种利用活塞往复运动将气体进行压缩的压缩机。

其优点是结构简单、制造成本低，但运转时噪音较大，运行稳定性较差。

2）螺杆式压缩机螺杆式压缩机是利用两个螺杆互相啮合的工作原理将气体压缩的压缩机。

其优点是运行平稳、效率高，适用范围广。

3）离心式压缩机离心式压缩机是通过快速旋转的叶轮将气体进行压缩的压缩机。

其优点是体积小、噪音低、效率高。

4）涡旋式压缩机涡旋式压缩机是一种利用涡旋动能将气体进行压缩的压缩机。

其优点是运行平稳、噪音小、效率高、维护成本低。

二、压缩机的工作原理1. 压缩机的基本工作原理压缩机的基本工作原理是通过改变气体的体积来实现气体的压缩。

当气体被压缩时，其分子之间的距离变小，分子之间的碰撞频率增加，使得气体的温度和压力同时升高。

2. 压缩机在不同类型压缩机的工作原理不同类型的压缩机具有不同的工作原理。

比如，往复式压缩机是通过活塞来进行工作的，螺杆式压缩机是通过两个螺杆的啮合来进行工作的，离心式压缩机是通过叶轮的旋转来进行工作的。

三、压缩机的应用领域压缩机广泛应用于空调、制冷、空气压缩、化工、石油等领域。

1. 空调制冷领域在空调制冷领域，压缩机用于将低温低压的制冷剂通过压缩变为高温高压的气体，从而实现制冷循环。

2. 空气压缩领域在空气压缩领域，压缩机用于将自由空气通过压缩而成为高压空气，用于工业生产的各种设备。

3. 化工领域在化工领域，压缩机用于将气体进行压缩，使得气体能够达到需要的压力和流量，从而广泛应用于化工生产的各个环节。

4. 石油领域在石油领域，压缩机用于将天然气进行压缩，从而实现气体的输送、储存和加工。

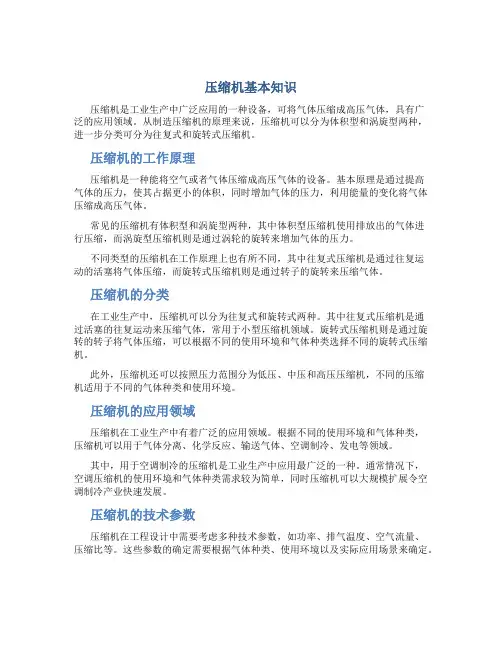

压缩机基本知识压缩机是工业生产中广泛应用的一种设备，可将气体压缩成高压气体，具有广泛的应用领域。

从制造压缩机的原理来说，压缩机可以分为体积型和涡旋型两种，进一步分类可分为往复式和旋转式压缩机。

压缩机的工作原理压缩机是一种能将空气或者气体压缩成高压气体的设备。

基本原理是通过提高气体的压力，使其占据更小的体积，同时增加气体的压力，利用能量的变化将气体压缩成高压气体。

常见的压缩机有体积型和涡旋型两种，其中体积型压缩机使用排放出的气体进行压缩，而涡旋型压缩机则是通过涡轮的旋转来增加气体的压力。

不同类型的压缩机在工作原理上也有所不同，其中往复式压缩机是通过往复运动的活塞将气体压缩，而旋转式压缩机则是通过转子的旋转来压缩气体。

压缩机的分类在工业生产中，压缩机可以分为往复式和旋转式两种。

其中往复式压缩机是通过活塞的往复运动来压缩气体，常用于小型压缩机领域。

旋转式压缩机则是通过旋转的转子将气体压缩，可以根据不同的使用环境和气体种类选择不同的旋转式压缩机。

此外，压缩机还可以按照压力范围分为低压、中压和高压压缩机，不同的压缩机适用于不同的气体种类和使用环境。

压缩机的应用领域压缩机在工业生产中有着广泛的应用领域。

根据不同的使用环境和气体种类，压缩机可以用于气体分离、化学反应、输送气体、空调制冷、发电等领域。

其中，用于空调制冷的压缩机是工业生产中应用最广泛的一种。

通常情况下，空调压缩机的使用环境和气体种类需求较为简单，同时压缩机可以大规模扩展令空调制冷产业快速发展。

压缩机的技术参数压缩机在工程设计中需要考虑多种技术参数，如功率、排气温度、空气流量、压缩比等。

这些参数的确定需要根据气体种类、使用环境以及实际应用场景来确定。

在一般的设计中，压缩机的功率、空气流量和排气温度是设计考虑的重点。

功率和空气流量能够直接影响压缩机的使用效率和能耗；排气温度则影响压缩机的可靠性与寿命。

压缩机的维护和保养压缩机的长期使用需要进行维护和保养，以保证机器的可靠性和寿命。

压缩机使用知识培训资料一、压缩机的概述压缩机是一种将气体压缩并提高其压力的机械设备，广泛应用于工业、农业、交通运输、医疗、制冷空调等众多领域。

它就像是一个气体的“大力士”，能够把原本稀薄的气体聚集起来，施加压力，使其变得更加“强壮有力”。

常见的压缩机类型有往复式压缩机、离心式压缩机、螺杆式压缩机等。

每种类型都有其独特的结构和工作原理，适用于不同的工况和需求。

二、压缩机的工作原理（一）往复式压缩机往复式压缩机通过活塞在气缸内的往复运动来压缩气体。

当活塞向外运动时，气缸内形成低压，气体被吸入气缸；当活塞向内运动时，气体被压缩，压力升高，然后从排气阀排出。

（二）离心式压缩机离心式压缩机依靠叶轮的高速旋转，使气体受到离心力的作用被甩出叶轮，从而提高气体的压力和速度。

随后，气体在扩压器和蜗壳中减速，将动能转化为压力能。

（三）螺杆式压缩机螺杆式压缩机由两个相互啮合的螺杆组成，一个是阳螺杆，一个是阴螺杆。

气体随着螺杆的旋转被吸入、压缩和排出。

三、压缩机的主要部件（一）气缸和活塞这是往复式压缩机的核心部件，气缸提供了气体压缩的空间，活塞在气缸内往复运动完成吸气、压缩和排气过程。

（二）叶轮离心式压缩机的叶轮是产生离心力的关键部件，其形状和转速直接影响压缩机的性能。

（三）螺杆对于螺杆式压缩机，螺杆的精度和啮合程度对压缩效果和效率起着重要作用。

（四）气阀气阀控制着气体的吸入和排出，确保压缩机的正常工作。

（五）轴和轴承支撑和保证压缩机的旋转部件平稳运转。

四、压缩机的选型（一）确定所需的排气压力和排气量根据使用场景和工艺要求，明确所需的压缩气体压力和流量。

（二）考虑气体性质不同的气体具有不同的物理性质，如密度、粘度等，这会影响压缩机的选型。

（三）运行环境包括温度、湿度、海拔高度等因素，这些都会对压缩机的性能产生影响。

（四）能效比选择能效比高的压缩机，可以降低运行成本。

五、压缩机的安装与调试（一）安装基础要确保安装基础牢固、平整，能够承受压缩机的重量和运行时产生的振动。
