最新砌体结构工程施工质量验收规范GB50203-砌体结构工程施工质量验收规范（GB -2011）于2011年10月8日发布。

该规范旨在加强建筑工程质量管理，统一砌体工程施工质量的验收，保证工程质量。

本规范适用于建筑工程中的砖、石、混凝土小型空心砌块、蒸压加气混凝土砌块等砌体的施工质量控制和验收，并与国家标准《建筑工程施工质量验收统一标准》GB—2001配套使用。

在砌体工程施工中，采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。

同时，砌体工程施工质量的验收除应执行本规范外，还应符合国家现行有关标准的规定。

术语方面，本规范中将砌体所用各种砖、石、小砌块统称为块体。

而小型砌块则指块休主规格的高度大于115mm而又小于380mm的砌块，包括普通混凝土小型空心砌块、轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块等。

薄层砂浆砌筑法是一种施工方法，适用于采用蒸压加气混凝土砌块粘结砂浆砌筑蒸压加气混凝土砌块墙体。

该方法的水平灰缝厚度和竖向灰缝宽度为2mm～4mm，简称薄灰砌筑法。

由于加气混凝土与水泥砂浆材料的膨胀与收缩存在一定差异，传统水泥砂浆难以与加气混凝土粘牢。

因此，采用蒸压加气混凝土砌块粘结砂浆砌筑蒸压加气混凝土砌块时，需要使用加气混凝土专用砂浆。

该专用砂浆分为适用于“薄灰砌筑法”的蒸压加气混凝土砌块粘结砂浆和适用于非“薄灰砌筑法”的蒸压加气混凝土砌块砂浆。

采用薄层砂浆砌筑法有以下优点：不需要对蒸压加气混凝土砌块提前浇（喷）水湿润，方便施工，减少了砌块上墙含水率，有利于对墙体收缩裂缝的控制；对外墙，由于水平灰缝厚度和竖向灰缝宽度仅为2mm～4mm，较采用一般砌筑砂浆8mm～12mm减小，可减少灰缝处“热桥”的不利影响，提高节能效果；节省砌筑砂浆，并提高砌筑功效。

最后，本规范的基本规定包括了砌体工程施工质量验收的一些基本要求和标准。

Design requirements in 3.0.11 state that openings。

砖砌体规范GB50203-2011

砖砌体规范GB50203-2011
• 砌筑砂浆增塑剂大多是一种发泡型的外加剂，掺加到 水泥砂浆中之后，通过搅拌在砂粒的周围生成微小而 稳定的水膜包裹的气泡，由于这些气泡的流动，起到 润滑和改善砂浆和易性的作用。正是由于砂浆中大量 微小气泡的存在，会对砂浆强度、砌体强度产生一定 的影响。
13
• 砌筑砂浆增塑剂是砌筑砂浆拌制过程中掺入的用 以改善砂浆和易性的非石灰类外加剂。
• 《钢结构工程施工质量验收规范》GB50205-2001： 3.0.5 分项工程检验批合格质量标准应符合下列规定:
• 2 一般项目其检验结果应有80%及以上的检查点(值) 符合本规范合格质量标准的要求，且最大值不应超 过其允许偏差值的1.2 倍。
7
• 2002版 3.0.9（已取消）搁置预制梁、板的砌体 顶面应找平，安装时应座浆。当设计无具体要求 时，应采用1：2.5的水泥砂浆。
• 4.0.7对砌筑砂浆增塑剂，2004年国家已发布、实 施了行业标准《砌筑砂浆增塑剂》JG/T164，在 技术性能的型式检验中，包括掺用该外加剂砂浆 砌筑的砌体强度指标检验，使用时应遵照执行。
12
• 2002版4.0.8凡在砂浆中掺入有机塑化剂、早强剂、 缓凝剂、防冻剂等，应经检验和试配符合要求后，方 可使用。有机塑化剂应有砌体强度的型式检验报告。
27
• 5.2.1 （强条）砖和砂浆的强度等级必须符合设计 要求。
• 抽检数量：每一生产厂家，烧结普通砖、混凝土 实心砖每l5万块，烧结多孔砖、混凝土多孔砖、 蒸压灰砂砖及蒸压粉煤灰砖每10万块各为一验收 批，不足上述数量时按1批计，抽检数量为1组。 砂浆试块的抽检数量执行本规范第4.0.12条的有 关规定。
• 2002版：4.0.7 施工中当采用水泥砂浆代替水泥 混合砂浆时，应重新确定砂浆强度等级。

003-GB50203-2011《砌体结构工程施工质量验收规范》（word版）

003-GB50203-2011《砌体结构工程施工质量验收规范》（word版）

003-GB50203-2011《砌体结构⼯程施⼯质量验收规范》（word版）UDC中华⼈民共和国国家标准GBPGB50203–201砌体结构⼯程施⼯质量验收规范Codeforaceptanceofconstructionalqualityofmasonrystructures201－02－18发布2012－05－01实施中华⼈民共和国建设部联合发布国家质量监督检验检疫总局1中华⼈民共和国国家标准砌体结构⼯程施⼯质量验收规范CodeforaceptanceofconstructionalqualityofmasonrystructuresGB50203-201主编部门：陕西省住房和城乡建设厅批准部门：中华⼈民共和国住房和城乡建设部施⾏⽇期：2012年5⽉1⽇中国建筑⼯业出版社201北京2中华⼈民共和国住房和城乡建设部公告第936号关于发布国家标准《砌体结构⼯程施⼯质量验收规范》的公告现批准《砌体结构⼯程施⼯质量验收规范》为国家标准，编号为GB50203—2011，⾃2012年5⽉1⽇起实施。

其中，第4．0．1(1、2)、5．2．1、5．2．3、6．1．8、6．1．10、6．2．1、6．2．3、7．1．10、7．2．1、8．2．1、8．2．2、10．0．4条(款)为强制性条⽂，必须严格执⾏。

原《砌体⼯程施⼯质量验收规范》GB50203—2002同时废⽌。

本规范由我部标准定额研究所组织中国建筑⼯业出版社出版发⾏。

中华⼈民共和国住房和城乡建设部2011年2⽉18⽇3前⾔根据住房和城乡建设部《关于印发<2008年⼯程建设标准规范制订、修订了计划(第⼀批)>的通知》(建标[2008]102号)的要求，由陕西省建筑科学研究院和陕西建⼯集团总公司会同有关单位在原《砌体⼯程施⼯质量验收规范》GB50203—2002的基础上修订完成的。

本规范在编制过程中，编制组经⼴泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在⼴泛征求意见的基础上，最后经审查定稿。

砖砌体规范GB50203-2011

砖砌体规范GB50203-2011
10
• 经修订的现行国家标准《砌体结构设计规范》 GB50003对相应条文内容进行了修改，即对原规 范中的“当砌体用水泥砂浆砌筑时”修改为“当 砌体用强度等级为M5.0及以上时，各类砌体的强 度设计值，与用同强度等级水泥混合砂浆砌筑的 砌体相同；对用水泥砂浆强度等级为M2.5及其以 下时，各类砌体的强度设计值应乘以相应的调整 系数予以降低。
8
4 砌筑砂浆
• 4.0.3 拌制水泥混合砂浆的粉煤灰、建筑生石灰、 建筑生石灰粉及石灰膏应符合下列规定：
• 2 建筑生石灰、建筑生石灰粉熟化为石灰膏，其 熟化时间分别不得少于7d和2d。沉淀池中贮存的 石灰膏，应防止干燥、冻结和污染，严禁采用脱 水硬化的石灰膏。建筑生石灰粉、消石灰粉不得 替代石灰膏配制水泥石灰砂浆；
• 加气混凝土专用砂浆，其中又分为适用于“薄灰砌 筑法”的蒸压加气混凝土砌块粘结砂浆、适用于非 “薄灰砌筑法”的蒸压加气混凝土砌块砂浆。使用 蒸压加气混凝土砌块粘结砂浆砌筑蒸压加气混凝土 砌块时，砌块不需浇（喷）水湿润，水平灰缝厚度 和竖向灰缝宽度为2 mm～4 mm。
3
• 蒸压加气混凝土砌块采用薄层砂浆砌筑法有下列 优点：
• ①不需要对蒸压加气混凝土砌块提前浇（喷）水 湿润，不仅方便施工，而且又减少了砌块上墙含 水率，有利于对墙体收缩裂缝的控制；
• ②对外墙，由于水平灰缝厚度和竖向灰缝宽度仅2 mm～4mm，较采用一般砌筑砂浆8mm～12mm 大大减小，可减少灰缝处“热桥”的不利影响， 提高节能效果；
• ③节省砌筑砂浆，并提高砌筑功效。
24
• 【条文解读】混凝土多孔砖、混凝土实心砖或蒸压 灰砂砖、蒸压粉煤灰砖属于水泥混凝土或硅酸钙类 制品，都含有经水养护而成的硅酸钙水化物胶体， 随着失水而逐渐产生收缩。这类产品的干燥收缩值 不仅都较烧结砖大许多（见表），而且收缩过程也 比较缓慢。

GB50203-2011砌体结构工程施工质量验收规范

GB50203-2011砌体结构工程施工质量验收规范
26
9.1.8 蒸压加气混凝土砌块、轻骨料混凝土小型空心 砌块不应与其他块体混砌，不同强度等级的同类块体 也不得混砌（混砌的概念）。
注：窗台处和因安装门窗需要，在门窗洞口处两侧填 充墙上、中、下部可采用其他块体局部嵌砌。
【条文说明】9.1.8在填充墙中，由于蒸压加气混凝 土砌块砌体，轻骨料混在一起易引起收缩裂缝产生。对于窗台处和因构造 需要，在填充墙底、顶部及填充墙门窗洞口两侧上、 中、下局部处，采用其他块体嵌砌和填塞时，由于这 些部位的特殊性，不会对墙体裂缝产生附加的不利影 响。
1 每120mm墙厚放置1Φ6拉结钢筋（120mm厚 墙应放置2Φ6拉结钢筋）；
2 间距沿墙高不应超过500mm，且竖向间距偏差 不应超过l00mm；
3 埋入长度从留槎处算起每边均不应小于500mm， 对抗震设防烈度6度、7度的地区，不应小于 1000mm；
4 末端应有90º弯钩（图5.2.4）。
9
4 砌筑砂浆
4.0.6 （修改）施工中不应采用强度等级小于M5 水泥砂浆替代同强度等级水泥混合砂浆，如需替 代，应将水泥砂浆提高一个强度等级。
2002版：4.0.7 施工中当采用水泥砂浆代替水泥 混合砂浆时，应重新确定砂浆强度等级。
10
4.0.7 在砂浆中掺入的砌筑砂浆增塑剂、早强剂、 缓凝剂、防冻剂、防水剂等砂浆外加剂，其品种 和用量应经有资质的检测单位检验和试配确定。 所用外加剂的技术性能应符合国家现行标准《砌 筑砂浆增塑剂》JC／T 164、《混凝土外加剂》 GB 8076、《砂浆、混凝土防水剂》JC 474的质 量要求。
16
5.2.1 （强条）砖和砂浆的强度等级必须符合设 计要求。
抽检数量：每一生产厂家，烧结普通砖、混凝土 实心砖每l5万块，烧结多孔砖、混凝土多孔砖、 蒸压灰砂砖及蒸压粉煤灰砖每10万块各为一验收 批，不足上述数量时按1批计，抽检数量为1组。 砂浆试块的抽检数量执行本规范第4.0.12条的有 关规定。

砌体结构工程施工质量验收规范GB50203-2011

砌体结构工程施工质量验收规范GB50203-2011

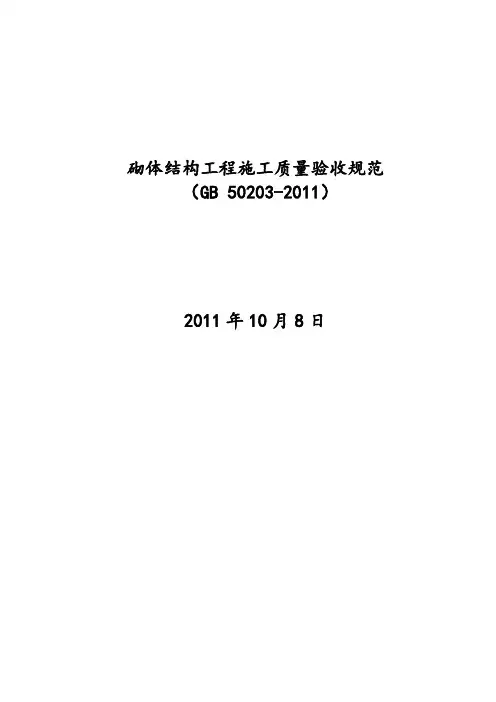

砌体结构工程施工质量验收规范（GB 50203-2011）2011年10月8日1总则• 1.0.1为了加强建筑工程的质量管理，统一砌体工程施工质量的验收，保证工程质量，制定本规范。

• 1.0.2本规范适用于建筑工程的砖、石、混凝土小型空心砌块、蒸压加气混凝土砌块等砌体的施工质量控制和验收。

• 1.0.3本规范与国家标准《建筑工程施工质量验收统一标准》GB50300—2001配套使用。

• 1.0.4砌体工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。

• 1.0.5砌体工程施工质量的验收除应执行本规范外，尚应符合国家现行有关标准的规定。

• 2 术语• 2.0.3块体——砌体所用各种砖、石、小砌块的总称。

• 2.0.4小型砌块——块休主规格的高度大于115mm而又小于380mm的砌块，包括普通混凝土小型空心砌块、轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块等。

简称小砌块。

• 2.0.13 薄层砂浆砌筑法——采用蒸压加气混凝土砌块粘结砂浆砌筑蒸压加气混凝土砌块墙体的施工方法，水平灰缝厚度和竖向灰缝宽度为2mm～4mm。

简称薄灰砌筑法。

•由于加气混凝土与水泥砂浆材料的膨胀与收缩存在着一定差异，加气混凝土又是一种多孔质吸水的材料，传统水泥砂浆难以与加气混凝土粘牢。

•加气混凝土专用砂浆，其中又分为适用于“薄灰砌筑法”的蒸压加气混凝土砌块粘结砂浆、适用于非“薄灰砌筑法”的蒸压加气混凝土砌块砂浆。

使用蒸压加气混凝土砌块粘结砂浆砌筑蒸压加气混凝土砌块时，砌块不需浇（喷）水湿润，水平灰缝厚度和竖向灰缝宽度为2 mm～4 mm。

•蒸压加气混凝土砌块采用薄层砂浆砌筑法有下列优点：•①不需要对蒸压加气混凝土砌块提前浇（喷）水湿润，不仅方便施工，而且又减少了砌块上墙含水率，有利于对墙体收缩裂缝的控制；•②对外墙，由于水平灰缝厚度和竖向灰缝宽度仅2 mm～4mm，较采用一般砌筑砂浆8mm～12mm大大减小，可减少灰缝处“热桥”的不利影响，提高节能效果；•③节省砌筑砂浆，并提高砌筑功效。

GB50203-最新砌体结构工程施工质量验收规范

GB50203-最新砌体结构工程施工质量验收规范
4
3 基本规定
• 3.0.11设计要求的洞口、沟槽、管道应于砌筑时 正确留出或预埋，未经设计同意，不得打凿墙体 和在墙体上开凿水平沟槽。宽度超过300mm的洞 口上部，应设置钢筋混凝土过梁。不应在截面长 边小于500mm的承重墙体、独立柱内埋设管线。
• 条文说明：特别是在墙体上开凿水平沟槽对墙体 受力极为不利。本次规范修订时将过梁明确为钢 筋混凝土过梁；补充规定不应在截面长边小于 500mm 的承重墙体、独立柱内埋设管线，以不 影响结构受力。
• 检验方法：在砂浆搅拌机出料口或在湿拌砂浆的 储存容器出料口随机取样制作砂浆试块（现场拌 制的砂浆，同盘砂浆只应作1组试块），试块标 养28d后作强度试验。预拌砂浆中的湿拌砂浆稠 度应在进场时取样检验。
17
• 2002版：4.0.12 砌筑砂浆试块强度验收时其强 度合格标准必须符合以下规定：
• 同一验收批砂浆试块抗压强度平均值必须大于或 等于设计强度等级所对应的立方体抗压强度；
27
• 5.2.1 （强条）砖和砂浆的强度等级必须符合设计 要求。
• 抽检数量：每一生产厂家，烧结普通砖、混凝土 实心砖每l5万块，烧结多孔砖、混凝土多孔砖、 蒸压灰砂砖及蒸压粉煤灰砖每10万块各为一验收 批，不足上述数量时按1批计，抽检数量为1组。 砂浆试块的抽检数量执行本规范第4.0.12条的有 关规定。
• 同一验收批砂浆试块抗压强度过的最小一组平均 值必须大于或等于设计强度等级所对应的立方体 抗压强度的0.75倍。
• 注：（1）砌筑砂浆的验收批，同一类型、强度 等级的砂浆试块应不少于3组。当同一验收批只 有一组试块时，该组试块抗压强度的平均值必须 大于或等于设计强度等级所对应的立方体抗压强 度。
18
15
• 4.0.12（修改条文）砌筑砂浆试块强度验收时其强 度合格标准应符合下列规定：

GB+50203-2011砌体工程施工质量验收规范

GB+50203-2011砌体工程施工质量验收规范

中华人民共和国国家标准砌体结构工程施工质量验收规范GB50203—2011主编部门：陕西省住房和城乡建设厅批准部门：中华人民共和国住房和城乡建设部施行日期：2 0 1 2 年 5 月 1 日中华人民共和国住房和城乡建设部公告第936号关于发布国家标准《砌体结构工程施工质量验收规范》的公告现批准《砌体结构工程施工质量验收规范》为国家标准，编号为GB50203-2011，自2012年5月1日起实施。

其中，第4.0.1（1、2）﹑5.2.1﹑5.2.3﹑6.1.8﹑6.1.10﹑6.2.1﹑6.2.3﹑7.1.10﹑7.2.1﹑8.2.1﹑8.2.2﹑10.0.4条（款）为强制性条文,必须严格执行。

原《砌体工程施工质量验收规范》GB 50203-2002同时废止。

本规范由我部标准定额研究所组织中国建设工业出版社出版发行。

中华人民共和国住房和城乡建设部 2011年2月18日1 总则1.0.1为加强建筑工程的质量管理，统一砌体结构工程施工质量的验收，保证工程质量，制定本规范。

1.0.2本规范适用于建筑工程的砖、石、小砌块等砌体结构工程的施工质量验收。

本规范不适用于铁路、公路和水工建筑等砌石工程。

1.0.3砌体工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。

1.0.4本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300配套使用。

1.0.5砌体结构工程施工质量的验收除应执行本规范外，尚应符合国家现行有关标准的规定。

2 术语2.0.1砌体结构由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构。

是砖砌体、砌块砌体和石砌体结构的统称。

2.0.2配筋砌体由配置钢筋的砌体作为建筑物主要受力构件的结构。

是网状配筋砌体柱、水平配筋砌体墙、砖砌体和钢筋混凝土面层或钢筋砂浆面层组合砌体柱（墙）、砖砌体和钢筋混凝土构造柱组合墙和配筋小砌块砌体剪力墙结构的统称。

2.0.3块体砌体所用各种砖、石、小砌块的总称。

《砌体结构工程施工质量验收规范》GB50203-2011(DOC)

《砌体结构工程施工质量验收规范》GB50203-2011(DOC)

《砌体结构工程施工质量验收规范》GB50203-2011广西建设工程质量安全监督总站2013年11月表格修编目录砌体基础子分部工程质量验收记录 (1)砌体结构子分部工程质量验收记录 (3)砖砌体工程检验批质量验收记录 (5)混凝土小型空心砌块砌体工程检验批质量验收记录 (7)石砌体工程检验批质量验收记录 (10)填充墙砌体工程检验批质量验收记录 (12)配筋砌体工程检验批质量验收记录 (14)砌体基础子分部工程质量验收记录收统一标准》（GB50300－2001）第5.0.6条处理的情况。

砌体基础子分部工程资料检查表2. 工程地质勘察报告、地基验槽记录在无支护土方或有支护土方子分部工程质量验收中检查；3．有关钢材和混凝土的资料，是指配筋砌体、地梁等的钢筋和混凝土资料；4．验收时，若混凝土试块和砂浆试块未达龄期，各方可先验收除混凝土强度和砂浆强度之外的其它内容。

待试块强度试验数据得出后，达到设计要求则验收有效；达不到要求，处理后重新验收。

砌体结构子分部工程质量验收记录注：“经核定符合规范要求项”是指初验未通过的项目，按《建筑工程施工质量验收统一标准》(GB50300-2001)第5.0.6条处理的情况。

砌体子分部工程资料检查表2. 有关钢材和混凝土的资料，是指配筋砌体、构造柱、芯柱的钢筋和混凝土资料。

3. 验收时，若砂浆试块未达龄期，各方可验收除砂浆强度外的其它内容。

待砂浆强度试验数据得出后，达到设计要求则验收有效；达不到要求，处理后重新验收。

4.钢筋工程检验批已含隐蔽验收，不必另做隐蔽工程检查验收记录。

须做隐蔽工程检查验收的是诸如埋入管线之类。

砖砌体工程检验批质量验收记录砖砌体工程检验批质量验收记录GB50203-2011桂建质020301（010701）附表注：检验批质量合格的判定标准:⑴主控项目的质量经检验全部合格；⑵一般项目的合格点率达到80%及以上或偏差值在允许偏差范围以内。

混凝土小型空心砌块砌体工程检验批质量验收记录GB50203-2011桂建质020302□□□混凝土小型空心砌块砌体工程检验批质量验收记录注：检验批质量合格的判定标准:⑴主控项目的质量经检验全部合格；⑵一般项目的合格点率达到80%及以上或偏差值在允许偏差范围以内。

砖砌体规范GB50203-2011

砖砌体规范GB50203-2011
• 加气混凝土专用砂浆，其中又分为适用于“薄灰砌 筑法”的蒸压加气混凝土砌块粘结砂浆、适用于非 “薄灰砌筑法”的蒸压加气混凝土砌块砂浆。使用 蒸压加气混凝土砌块粘结砂浆砌筑蒸压加气混凝土 砌块时，砌块不需浇（喷）水湿润，水平灰缝厚度 和竖向灰缝宽度为2 mm～4 mm。
3
• 蒸压加气混凝土砌块采用薄层砂浆砌筑法有下列 优点：
• 注： • 1 砌筑砂浆的验收批，同一类型、强度等级的砂浆
试块不应少于3组；同一验收批砂浆只有1组或2组试 块时，每组试块抗压强度平均值应大于或等于设计 强度等级值的1.10倍；
16
• 抽检数量：每一检验批且不超过250m3砌体的各 类、各强度等级的普通砌筑砂浆，每台搅拌机应 至少抽检一次。验收批的预拌砂浆、蒸压加气混 凝土砌块专用砂浆，抽检可为3组。
2
• 2.0.13 薄层砂浆砌筑法——采用蒸压加气混凝土砌 块粘结砂浆砌筑蒸压加气混凝土砌块墙体的施工方 法，水平灰缝厚度和竖向灰缝宽度为2mm～4mm。 简称薄灰砌筑法。
• 由于加气混凝土与水泥砂浆材料的膨胀与收缩存在 着一定差异，加气混凝土又是一种多孔质吸水的材 料，传统水泥砂浆难以与加气混凝土粘牢。
• JG/T164-2004： • 3.0.1砌筑砂浆增塑剂—— • 砌筑砂浆拌制过程中掺人的用以改善砂浆和易性
的非石灰类外加剂。 • 6.5 复验 • 复验应采用封存样。如使用单位要求现场取样.应
事先在供货合同中规定，并在生产和使用单位人 员及第三方人员在场的情况下于现场取混合样。 复验应按照型式检验项目进行检验。
• 4.0.7对砌筑砂浆增塑剂，2004年国家已发布、实 施了行业标准《砌筑砂浆增塑剂》JG/T164，在 技术性能的型式检验中，包括掺用该外加剂砂浆 砌筑的砌体强度指标检验，使用时应遵照执行。

砌体结构工程施工质量验收规范》培训

砌体结构工程施工质量验收规范》培训
砌体结构工程施工质量事故案例 规范条文解读
培训ppt
4
概述
一 砌体结构悠久的历史
砌体结构从古至今经历了一个漫长的发展过 程。早在远古时代，人类就用天然石块建造栖身 之所；约在八千年前，人类就会使用晒干的泥土 作为建筑材料；五千年前，人类已采用经凿琢的 石材建造房屋、城堡、陵墓和神庙；三千年前， 出现了烧制砖；公元1824年水泥问世，为砌块的 生产、运用奠定了基础，混凝土砌块自1882年生 产应用至今，已有一百多年历史。
培训ppt
33
案例一：某县五层住宅楼倒塌事故 1997年7月12日上午9时30分左右，该使用中
的住宅楼倒塌，造成当时楼内39人中36人死亡，3 人受伤。
事故原因分析：
1.主要原因：
①基础砖墙质量十分低劣（砖强度等级现场 检测都明显低于MU7.5，不符合设计MU10；断砖集 中使用； 砂浆强度现场判定为0.4MPa以下；
6.瓦工砌筑技术水平与砌筑手法是否规范 7.灰缝饱满度 8.水平灰缝厚度 9.冬期施工措施是否到位 10.质量保证体系运行状态 11.其他
培训pptΒιβλιοθήκη 32三 砖混结构质量事故案例
施工质量事故分类：
（一）特别重大事故，是指造成30人以上死亡， 或者100人以上重伤（包括急性工业中毒，下同）， 或者1亿元以上直接经济损失的事故；
培训ppt
38
③梁中箍筋间距为600mm， Ф6.5箍筋抽检不 合格。

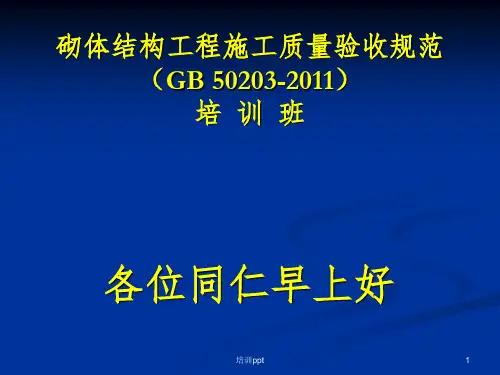

砌体结构工程施工质量验收规范
