电气设备安装、电缆敷设工艺

电气工程施工工艺电气工程施工工艺是指在电气工程施工过程中所使用的一系列工艺和方法，旨在确保电气设备安装与调试的质量和效率。

本文将介绍电气工程施工工艺的基本步骤、常用材料和设备，以及施工中需要注意的要点。

一、施工前的准备工作1. 设计评审：在施工前，需对电气工程的设计方案进行评审，确保设计符合国家标准和规范要求。

2. 材料采购：根据设计方案，采购所需的电缆、线管、电气配件等材料，并进行验收。

确保材料质量符合标准。

3. 施工组织：确定施工分包单位和施工人员，制定详细的施工计划和工艺流程，并进行相关培训。

二、电缆敷设1. 线路预埋：根据设计方案，在墙体、地面等预留的沟槽中铺设电缆，保证线路的稳定性和安全性。

2. 电缆敷设：根据设计方案，对已预留的沟槽进行电缆敷设，注意电缆的保护和固定，以免在施工过程中损坏。

3. 弯管安装：在需要转弯的地方，安装电缆弯管，使电缆能够顺利通过，并确保弯管的安装牢固。

三、电气设备安装1. 配电箱安装：根据设计方案，将配电箱固定在指定位置，并按照电气连接图连接电缆和设备。

确保连接牢固，线路接触良好。

2. 开关插座安装：根据设计方案，安装开关插座，注意插座的位置、数量和高度，确保符合使用要求，并按照电气连接图连接电缆。

3. 照明设备安装：根据设计方案，安装照明设备，如灯具、射灯等，确保安装位置合理，照明效果良好，并按照电气连接图连接电缆。

四、电气设备调试1. 电器设备检测：在安装完毕后，进行电器设备的检测，包括电气连接、绝缘性能、安全保护装置等，确保设备正常运行。

2. 电气线路测量：对安装完毕的电气线路进行测量和测试，包括电阻、电压、电流等参数的测试，确保线路连接正确，无故障。

3. 故障排除：如果在测试过程中发现线路或设备存在故障，应及时排除，并重新测试，确保线路和设备的正常运行。

五、施工后的交付工作1. 文件编制：编制电气工程竣工验收报告、电气设备档案等文件，记录施工过程和检测结果。

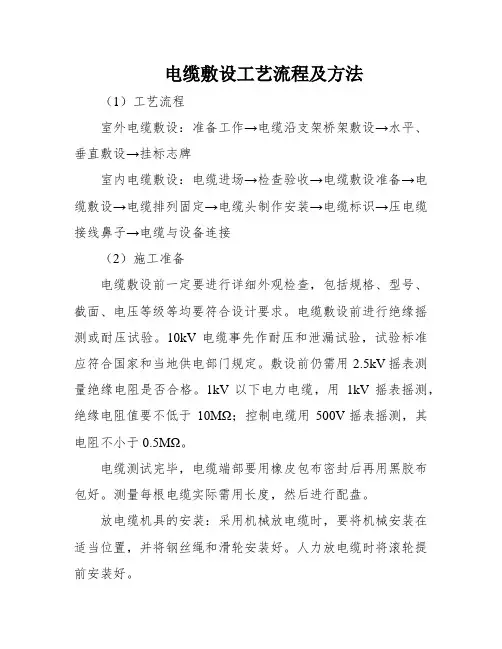

电缆敷设工艺流程及方法（1）工艺流程室外电缆敷设：准备工作→电缆沿支架桥架敷设→水平、垂直敷设→挂标志牌室内电缆敷设：电缆进场→检查验收→电缆敷设准备→电缆敷设→电缆排列固定→电缆头制作安装→电缆标识→压电缆接线鼻子→电缆与设备连接（2）施工准备电缆敷设前一定要进行详细外观检查，包括规格、型号、截面、电压等级等均要符合设计要求。

电缆敷设前进行绝缘摇测或耐压试验。

10kV电缆事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。

敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。

1kV以下电力电缆，用1kV摇表摇测，绝缘电阻值要不低于10MΩ；控制电缆用500V摇表摇测，其电阻不小于0.5MΩ。

电缆测试完毕，电缆端部要用橡皮包布密封后再用黑胶布包好。

测量每根电缆实际需用长度，然后进行配盘。

放电缆机具的安装：采用机械放电缆时，要将机械安装在适当位置，并将钢丝绳和滑轮安装好。

人力放电缆时将滚轮提前安装好。

临时联络指挥系统的设置：线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。

在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。

电缆的搬运及支架架设：电缆短距离搬运，一般采用滚动电缆轴的方法。

滚动时要按电缆轴上箭头指示方向滚动。

如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松驰。

电缆支架的架设地点的选择，以敷设方便为原则，一般要在电缆起止点附近为宜。

架设时，要留意电缆轴的转动方向，电缆引出端要在电缆轴的上方。

1）室内电缆敷设电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。

拐弯处应以最大截面电缆允许弯曲半径为准。

电缆严禁绞拧、护层断裂和表面严重划伤。

不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。

敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近应采取防滑措施。

电缆敷设施工方案及工艺方法一、工艺流程准备工作→沿支架、桥架敷设→挂标示牌→电缆头制作安装→线路检查及绝缘摇测。

二、施工方法1、工作具体操作要求(1)施工前对电缆进行检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。

(2)电缆敷设前进行绝缘摇测；1KV以下电缆，采用1KV摇表测线间及对地的绝缘电阻应不低于10ΜΩ(3)选好电缆支架的架设点。

架设时应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。

(4)清除桥架内的杂物，准备好标示牌等。

(5)将电缆敷设机用铁丝牢固固定在电缆桥架上面2、电缆的敷设(1)人员到位后由班长发令开始，在所放电缆起端1米处贴上标签，内容如下：(2)电缆埋管至电动机接线盒间采用软管，其两端采用管接头固定。

(3)敷设电缆时应留出一定余量，以便检修及补偿温度变化产生的长度变化。

(4)电缆电缆完毕后，应在电缆两端，竖井两端及电缆转弯处，挂上电缆标志牌，不同用途的电缆应用不同的标志牌区分。

(5)有麻外护层的电缆引入室内或敷设在沟道内时，应将麻外护层剥去钢带外面涂一层防腐漆。

(6)电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦拖位。

电缆上不得有铠装压扁，电缆绞拧，护层折裂等未消除的机械损伤；(7)机械敷设电缆时，应在牵引头或钢丝套与牵引钢缆之间装设防捻器；(8)电缆敷设时，应排列整齐，不宜交叉。

(9)电缆的最小弯曲半径应符合下表的规定：(10)电缆进入电缆沟、隧道、竖井、建筑物、盘柜以及穿入管子时，出入口应封闭，管口应密封。

(11)沟道内电缆的排列，电力电缆与控制电缆不应配置在同一层支架上，高低压电力电缆、强电、弱电控制电缆应按顺序分层配置，一般情况宜由上而下配置。

(12)控制电缆在普通支架上，不宜超过1层，桥架上不宜超过3层；交流三芯电力电缆，在普通支吊架上不宜超过1层，桥架上不宜超过2层；交流单芯电力电缆，应布置在同侧支架上，当按紧贴的正三角形排列时，应每隔1m用绑带扎牢。

电缆敷设施工方案及工艺方法
一、施工内容
1、准备工作：
（1）检查施工材料，主要检查导线型号、电压等，如有不符合规定，及时更改。

（2）根据设计图纸，确定电缆的引入口、出口和接口点位置，确定
施工路径，并做好施工必要的排管设计问题。

（3）主干线路的现场施工，主要是地下铺设、管道内直埋以及管道
外架空，以及在后续维护过程中的管道挖掘更换的操作。

（4）施工前，先对杆塔进行检查，确认杆塔的安全可靠，查看塔顶
夹杆、轮廓点等，确保施工条件。

2、施工步骤：
（1）电缆的铺设，采用线路铺设机组安装导线，安装前应将引入口
处的电缆剥离芯子，用活接端子进行接线，然后将电缆按照施工图示，从
定位点引入，如有特殊状况，则可采用人工铺设，以保证电缆的安全，每
米电缆沿引入方向放置断续，将电缆铺设在一定深度的沟槽中，采用机械
式挖沟机，破坏机械幅度和破坏率尽可能低，保证电缆不受外界的破坏，
保证施工质量。

（2）将接头盒放入正确的深度，适当放宽沟槽，将接头盒铺设到正
确的位置。

电缆和接头盒之间要平行排列，以免电缆受到外力影响。

电缆敷设施工工艺随着现代社会对电力、通信和互联网的需求不断增长，电缆敷设工艺变得愈发重要。

良好的电缆敷设工艺可以确保电缆的质量和可靠性，减少故障和维修成本。

本文将介绍电缆敷设施工的工艺流程和关键要素。

一、工艺流程电缆敷设施工的工艺流程主要包括设计、准备、敷设、测试和完工五个步骤。

1. 设计：在敷设电缆前，必须进行详细的设计工作。

设计阶段需要确定电缆的类型、规格和敷设路线。

根据不同需求，可能还需要考虑电缆的保护措施和敷设方式。

2. 准备：准备工作包括购买所需的电缆和敷设材料，组织相关人员和设备，并制定详细的施工计划。

同时，还需要对敷设路线进行勘测，确保敷设的顺利进行。

3. 敷设：敷设是电缆工艺的核心环节。

在敷设过程中，要保证电缆的正确布置和固定，避免出现过度张力或弯曲造成的损坏。

同时，还要确保电缆与其他设施的安全隔离，避免相互干扰。

4. 测试：在敷设完成后，需要进行电缆的测试和检验。

测试内容包括电气性能、绝缘阻抗和连接状态等。

通过测试，可以确保电缆的质量和可靠性，以及相关设备的正常运行。

5. 完工：在测试合格后，进行清理和整理，并对工程进行验收。

同时，还需要制作详细的施工记录和档案，为后续的维护和管理提供依据。

二、关键要素电缆敷设施工中有一些关键要素需要特别注意，包括材料选择、敷设方式、安全措施和质量控制等。

1. 材料选择：合适的电缆和敷设材料是保证工程质量的基础。

在选择材料时，要考虑到电缆的特性、工程环境和使用要求。

同时，还要确保材料的供应可靠，并符合相关标准和规范。

2. 敷设方式：根据不同工程要求，可以采用不同的敷设方式，包括直埋、管道敷设和架空敷设等。

在选择敷设方式时，要综合考虑经济性、可行性和安全性，并遵循相关规范和技术要求。

3. 安全措施：在电缆敷设过程中，要始终重视安全工作。

包括围栏设置、现场警示标识、防火措施和防护装备等。

同时，还要培训施工人员的安全意识，避免发生事故和意外。

4. 质量控制：质量控制是电缆敷设工艺的重要环节。

电缆敷设施工工艺电缆敷设是指在建筑物、地下管道、桥梁等工程中对电缆进行敷设的过程，而电缆敷设施工工艺则是指在电缆敷设过程中所采用的一系列施工技术和方法。

良好的电缆敷设工艺可以确保电缆的安全可靠运行，提高工程的质量和效率。

下面将就电缆敷设的施工工艺进行详细介绍。

1. 接收与验收在进行电缆敷设之前，首先要接收和验收电缆，确保电缆的质量符合工程要求。

验收电缆时要检查外观、标识、规格、长度等是否符合要求，并认真填写验收记录。

2. 管线预埋在进行电缆敷设之前，需要提前进行管线预埋工作。

根据设计要求，在地面或地下进行管沟开挖，将电缆敷设的管道或沟槽清理干净，确保无杂物和积水，以及管道底部填充砂浆或砾石，保证管道的牢固和稳定。

3. 电缆铺设电缆敷设时应根据设计图纸确定电缆的铺设路径和方式。

在铺设电缆时，要注意电缆的保护和固定，避免电缆受损或移位。

应根据电缆的类型和规格选择适当的敷设工具和设备，并确保电缆的铺设质量符合国家标准和设计要求。

4. 接地与接地测试在电缆敷设过程中，需要对电缆进行接地处理，确保电缆系统的安全运行。

接地时要注意接地电阻的控制，以及采用专用仪器对接地系统进行测试，确保接地系统的可靠性和有效性。

5. 敷设完工与验收电缆敷设完成后，要对敷设质量进行验收。

验收时要检查电缆的铺设质量、连接端子的牢固性、标识是否清晰、是否存在漏铅等情况。

只有通过严格的验收程序，才能确保电缆敷设工程的质量和安全。

综上所述，电缆敷设施工工艺是电缆敷设工程中至关重要的一环。

只有严格按照施工规范和工艺要求进行施工，才能确保电缆系统的安全可靠运行。

希望本文的介绍对您有所帮助，谢谢！。

电气线路敷设施工工艺简介：在电力工程施工中，电气线路的敷设是一个非常重要的环节。

正确的电气线路敷设工艺能够确保电力设备的正常运行和电气系统的安全稳定。

本文将介绍电气线路敷设的一般工艺流程，并针对不同类型的电气线路进行详细讲解。

一、电气线路敷设的一般工艺流程1. 前期准备工作在开始电气线路敷设施工之前，需要进行充分的前期准备工作。

首先是对施工现场进行勘测和测量，了解施工环境和条件，规划敷设线路的路径。

其次是准备所需的施工材料和工具，如电缆、电线、电缆槽等。

最后是组织施工人员，制定施工计划和安全措施。

2. 线路敷设线路敷设是电气线路敷设工艺的核心环节。

根据线路的性质和用途，可分为高压线路和低压线路的敷设。

（1）高压线路敷设高压线路敷设主要包括电缆的敷设和电杆的安装。

首先，在敷设电缆之前，需要清理施工台地，排除外界干扰。

然后，根据敷设路径进行电缆槽的挖掘和埋设。

接着，拉绳引线并固定好电缆，最后进行敷设保护层和封装。

高压线路的电杆安装非常关键，需要根据线路的电压等级和负荷情况合理选择电杆的材料和型号，并保证电杆的正确安装和固定。

（2）低压线路敷设低压线路敷设主要包括电线的敷设和插座开关的安装。

首先，根据要求预留电线敷设的通道，并预留插座和开关的位置。

然后，将电线通过线管或直接埋设到位，并与插座和开关连接好。

最后，进行线路的测试和调试，确保电气系统正常运行。

3. 测试和调试完成线路敷设后，需要进行测试和调试，确保电气系统的正常运行。

测试包括电阻测试、绝缘测试和功率测试等，以检查线路的连接是否正常、是否有漏电现象，并保证线路的稳定性和安全性。

调试则是对线路进行一系列的操作和调整，以确保线路与电力设备的连接和开关的使用正常。

同时，还需要检查插座和开关的可靠性和安全性，确保其符合相关标准。

4. 完工验收在测试和调试完成后，进行完工验收。

施工单位需要与监理单位或相关部门进行联合验收，检查工程是否符合相关规范和标准。

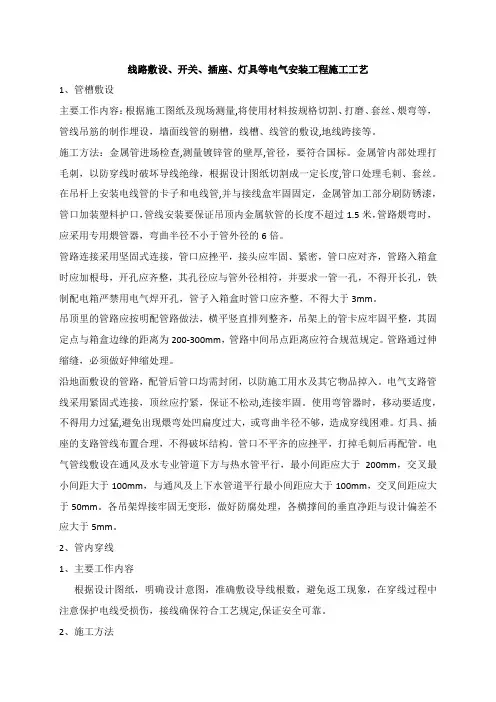

线路敷设、开关、插座、灯具等电气安装工程施工工艺1、管槽敷设主要工作内容：根据施工图纸及现场测量,将使用材料按规格切割、打磨、套丝、煨弯等，管线吊筋的制作埋设，墙面线管的剔槽，线槽、线管的敷设,地线跨接等。

施工方法：金属管进场检查,测量镀锌管的壁厚,管径，要符合国标。

金属管内部处理打毛刺，以防穿线时破坏导线绝缘，根据设计图纸切割成一定长度,管口处理毛刺、套丝。

在吊杆上安装电线管的卡子和电线管,并与接线盒牢固固定，金属管加工部分刷防锈漆，管口加装塑料护口，管线安装要保证吊顶内金属软管的长度不超过1.5米，管路煨弯时，应采用专用煨管器，弯曲半径不小于管外径的6倍。

管路连接采用坚固式连接，管口应挫平，接头应牢固、紧密，管口应对齐，管路入箱盒时应加根母，开孔应齐整，其孔径应与管外径相符，并要求一管一孔，不得开长孔，铁制配电箱严禁用电气焊开孔，管子入箱盒时管口应齐整，不得大于3mm。

吊顶里的管路应按明配管路做法，横平竖直排列整齐，吊架上的管卡应牢固平整，其固定点与箱盒边缘的距离为200-300mm，管路中间吊点距离应符合规范规定。

管路通过伸缩缝，必须做好伸缩处理。

沿地面敷设的管路，配管后管口均需封闭，以防施工用水及其它物品掉入。

电气支路管线采用紧固式连接，顶丝应拧紧，保证不松动,连接牢固。

使用弯管器时，移动要适度，不得用力过猛,避免出现煨弯处凹扁度过大，或弯曲半径不够，造成穿线困难。

灯具、插座的支路管线布置合理，不得破坏结构。

管口不平齐的应挫平，打掉毛刺后再配管。

电气管线敷设在通风及水专业管道下方与热水管平行，最小间距应大于200mm，交叉最小间距大于100mm，与通风及上下水管道平行最小间距应大于100mm，交叉间距应大于50mm。

各吊架焊接牢固无变形，做好防腐处理，各横撑间的垂直净距与设计偏差不应大于5mm。

2、管内穿线1、主要工作内容根据设计图纸，明确设计意图，准确敷设导线根数，避免返工现象，在穿线过程中注意保护电线受损伤，接线确保符合工艺规定,保证安全可靠。

电缆施工工艺概述：电缆施工工艺是指在工程现场进行电缆敷设、连接和维护的一系列操作步骤和技术要求。

电缆作为电力传输和信号传输的重要组成部分，对于各种建筑和基础设施工程来说都是必不可少的。

正确的电缆施工工艺能够确保电力系统的正常运行，提高电缆的使用寿命，同时还能提高工作效率，减少安全隐患。

一、电缆敷设：1. 环境准备：施工前应清理施工区域，保持干净整洁，清除杂物和灰尘。

确保施工现场平整，没有尖锐物体等可能损伤电缆的障碍物。

2. 电缆物料检查：在敷设电缆之前，应对电缆进行严格的物料检查，确保电缆的品质符合要求。

检查电缆的外观，包括电缆的外覆层、绝缘层和金属护套等部分是否完好，并检查电缆的电气性能是否正常。

3. 敷设方法：根据实际需要，选择合适的敷设方法，包括直埋、管道敷设、架空敷设等。

确保电缆的敷设路径合理，不与其他管线交叉，并保持适当的安全距离。

4. 保护措施：在敷设过程中，应加设保护措施，防止电缆被机械损伤或外部环境影响。

可以采用保护管、护套等方式，对电缆进行保护。

二、电缆连接：1. 连接前准备：在进行电缆连接前，应清理电缆终端，去除绝缘层外的污垢和氧化物。

确保连接端口干净整洁，无杂质。

2. 连接方法：根据电缆类型和连接要求，选择合适的连接方法。

常见的连接方法包括焊接、压接、冷缩等。

连接前应熟悉连接方法的操作步骤，并按照要求进行操作，确保连接的可靠性和稳定性。

3. 测试与调试：连接完成后，应进行电缆的测试与调试，确保连接正常。

测试包括电阻测试、绝缘测试等，检验连接的质量和电缆的电气性能是否符合要求。

三、电缆维护：1. 定期巡检：对电缆进行定期巡检，检查电缆的外观是否完好，是否有受损和老化的部分。

特别要对电缆终端进行检查，确保连接的可靠性。

2. 清洁保养：定期清洁电缆的外覆层和护套，防止污垢积聚和氧化。

可以使用温和的清洁剂和软布进行清洁，不要使用酸碱性强的物质。

3. 预防措施：在电缆周围设置警示标志，防止人为损伤。

电缆敷设施工工艺标准电缆敷设施工工艺标准电缆敷设施工工艺标准（HFWX·QB/1-6-008-2004）l、范围及以下一般工业与本工艺标准适用于10KV民用建筑电气安装工程的电力电缆敷设。

2、施工准备2.1 设备及材料要求2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。

2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。

电缆轴应完好无损。

2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。

油浸电缆应密封良好，无漏油及渗油现象。

橡套及塑料电缆外皮及绝缘层无老化及裂纹。

2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺，所有紧固螺栓，均应采用镀锌件。

2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、黑胶布、聚氯乙烯带、聚脂胶粘带等均应符合要求。

2.2 主要机具2.2.1 电动机具、敷设电缆用的支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳千斤顶。

2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。

2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。

2.3 作业条件2.3.1 土建工程应具备下列条件：（1）预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。

（2）电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

（3）电缆沿线模板等设施拆除完毕。

场地清理干净、道路畅通，沟盖板齐备。

（4）架电缆用的轴辊、支架及敷设用电缆托架准备完毕，且符合安全要求，电缆沿线照明照度满足施工要求。

（5）直理电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。

盖板及砂子运至沟旁。

2.3.2 设备安装应具备下列条件（1）变配电室内全部电气设备及用电设备配电箱柜安装完毕。

（2）电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，并检验合格。

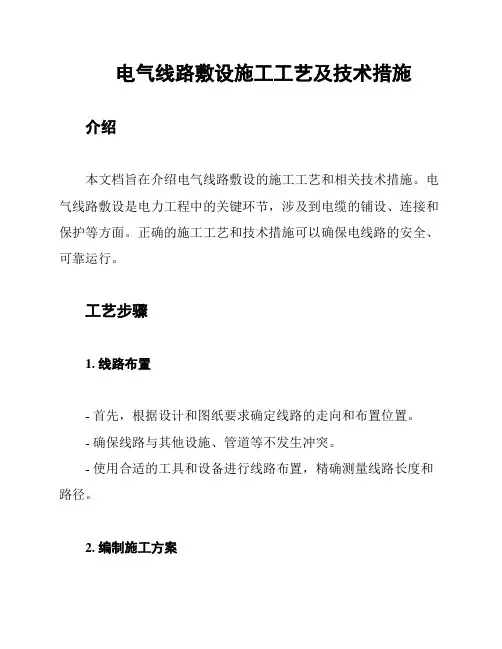

电气线路敷设施工工艺及技术措施介绍本文档旨在介绍电气线路敷设的施工工艺和相关技术措施。

电气线路敷设是电力工程中的关键环节，涉及到电缆的铺设、连接和保护等方面。

正确的施工工艺和技术措施可以确保电线路的安全、可靠运行。

工艺步骤1. 线路布置- 首先，根据设计和图纸要求确定线路的走向和布置位置。

- 确保线路与其他设施、管道等不发生冲突。

- 使用合适的工具和设备进行线路布置，精确测量线路长度和路径。

2. 编制施工方案- 根据线路的特点和实际情况，编制详细的施工方案。

- 考虑线路的材料、尺寸、敷设方式等因素。

- 合理安排施工队伍和机械设备。

3. 线路敷设- 根据施工方案，进行电缆的敷设。

- 注意电缆的弯曲半径，避免超过规定限制。

- 使用正确的敷设工具和方法，确保电缆的牢固和安全。

4. 线路连接- 进行电缆的剥皮和绝缘处理。

- 根据连接要求，进行电缆的连接。

- 使用合适的连接器和工具，确保连接的可靠性。

5. 线路保护- 选择合适的线路保护装置，确保线路的安全运行。

- 进行线路的绝缘测试和负荷测试。

- 安装线路标识和标牌，方便维修和管理。

技术措施- 使用专业的施工工具和设备，确保施工质量。

- 严格按照施工方案和相关标准进行操作。

- 做好施工现场的安全措施，防止事故发生。

- 对施工过程中的质量问题进行及时处理和整改。

- 做好施工记录和档案管理，方便后续的维护和管理。

以上是电气线路敷设施工工艺及技术措施的简要介绍。

在实际施工中，需要根据具体情况进行详细分析和操作，确保施工过程的安全和质量。

电气安装工程施工工艺电气安装工程施工工艺是指在电气工程的实施过程中，根据设计方案和施工要求，按照一定的工序和方法进行施工的工艺流程。

一、施工前准备电气安装工程施工前的准备工作非常重要。

在施工前，需要对工地进行勘测和检查，了解施工环境和条件，确认施工现场的平面布置、电源位置等信息。

同时，还需要审查和核实项目施工图纸和施工方案，确保施工符合设计要求。

在施工前还需要进行材料和设备的检验，确保质量符合要求。

材料和设备的选择应根据设计方案、工程质量标准和工程实际情况来确定。

二、施工工序电气安装工程的施工工序包括接地工程、线管施工、电缆敷设、开关箱安装、设备安装等。

1. 接地工程接地是电气安装工程的重要组成部分，它能有效地保护人身安全和设备的正常运行。

接地工程的施工包括接地线的布线、接地体的安装和接地线与接地体的连接等。

2. 线管施工线管是电气线路的保护装置，用于保护电缆和线路免受外界环境的侵害。

线管的施工包括测量、切割、弯曲、连接、固定等工序。

3. 电缆敷设电缆敷设是将电缆敷设到指定位置的过程。

电缆敷设需要根据设计和施工要求选择合适的敷设方法，包括地埋、电缆槽、电缆桥架等。

4. 开关箱安装开关箱是电气系统的控制中心，用于控制和保护电气设备和线路。

开关箱的安装包括固定安装、电缆接线和设备连接等工序。

5. 设备安装设备安装是将电气设备安装到指定位置的过程。

设备安装需要根据设备的特点和施工要求选择合适的安装方法和固定方式。

三、质量控制在电气安装工程的施工过程中，质量控制是非常关键的。

质量控制包括材料和设备的验收、施工过程的监督检查以及工程竣工的验收。

材料和设备的验收是确保质量的重要环节。

验收过程应根据相关标准和规定进行，包括检查材料和设备的外观质量、功能性能和技术参数等。

施工过程的监督检查是保证工程质量的重要手段。

监督检查需要对施工现场、施工工艺和施工质量进行检查和验收，及时发现和解决存在的问题。

工程竣工的验收是电气安装工程的最后一个环节。

《电气设备供电线缆铺设施工方案》一、项目背景随着现代工业的不断发展，电气设备在各个领域的应用越来越广泛。

为了确保电气设备的正常运行，可靠的供电线缆铺设至关重要。

本次施工项目涉及到[具体项目名称]的电气设备供电线缆铺设工程，该项目位于[具体地点]，主要包括厂房、办公楼等多个建筑区域。

项目的顺利实施将为整个厂区的电气设备提供稳定、安全的电力供应。

二、施工步骤1. 施工准备- 熟悉施工图纸和技术规范，了解电气设备的布局和供电要求。

- 组织施工人员进行技术交底，明确施工任务和质量要求。

- 准备施工所需的材料和设备，包括电缆、桥架、线管、配电箱等。

- 对施工现场进行清理和平整，确保施工环境安全、整洁。

2. 电缆桥架安装- 根据施工图纸确定电缆桥架的安装位置和走向。

- 安装桥架支架，确保支架牢固可靠。

- 安装电缆桥架，桥架之间的连接应紧密，接口处应平整。

- 对桥架进行接地处理，确保接地良好。

3. 线管敷设- 根据电气设备的位置和电缆走向，确定线管的敷设路径。

- 安装线管支架，支架间距应符合规范要求。

- 敷设线管，线管之间的连接应采用专用接头，确保连接牢固。

- 对线管进行接地处理，确保接地良好。

4. 电缆敷设- 检查电缆的规格、型号和长度，确保符合设计要求。

- 将电缆盘放置在放线架上，采用人力或机械牵引的方式进行电缆敷设。

- 在电缆敷设过程中，应避免电缆受到机械损伤和过度弯曲。

- 电缆敷设完成后，应及时对电缆进行固定，固定间距应符合规范要求。

5. 电缆终端制作- 根据电缆的规格和型号，选择合适的电缆终端头。

- 按照电缆终端头的制作工艺要求，进行电缆终端头的制作。

- 制作完成后，应对电缆终端头进行绝缘测试，确保绝缘良好。

6. 配电箱安装- 根据施工图纸确定配电箱的安装位置。

- 安装配电箱支架，确保支架牢固可靠。

- 安装配电箱，配电箱与支架之间应采用螺栓连接，确保连接牢固。

- 对配电箱进行接地处理，确保接地良好。

电缆敷设施工工艺要求一、工艺前准备1. 在开始电缆敷设施工之前，应对敷设区域进行勘察，了解地形、地貌、土质等情况，以便合理设计敷设方案。

2. 在敷设前，需要对电缆进行检查，确保电缆的质量符合要求，并检查电缆长度是否满足敷设需求。

3. 敷设区域的地面应该平整、无杂物，不得有坑洼或其他障碍物。

二、敷设工艺1. 敷设前，应根据设计要求确定电缆的走向及敷设方式，包括直埋敷设、管道敷设、架空敷设等。

2. 在敷设电缆之前，需先进行槽开挖、管道铺设等工作，确保电缆有一个安全的通道。

3. 在敷设电缆时，应注意保护电缆外皮，避免外力损伤，可采用管道、护套等方式进行保护。

4. 在敷设电缆时，应避免电缆的过度弯曲和拉力过大，以免影响电缆的使用寿命。

5. 对于直埋敷设的电缆，应按照要求进行回填，确保电缆埋设在合适的深度，并进行压实工作。

6. 对于管道敷设的电缆，应注意管道的密封性和稳固性，避免管道破损或松动，影响电缆的正常使用。

7. 对于架空敷设的电缆，应确保架设的支架牢固可靠，电缆应有足够的间距，避免相互干扰。

三、施工要求1. 施工人员应具备相关的技术知识和操作技能，熟悉电缆敷设工艺要求，并遵守相关的安全操作规程。

2. 施工现场应设立明显的安全警示标志，确保周边人员的安全。

3. 施工人员应佩戴个人防护装备，如安全帽、防护眼镜、手套等，确保施工过程中的安全。

4. 施工现场应保持整洁，材料和工具应摆放整齐，避免发生意外事故。

5. 施工过程中，应定期检查电缆的敷设质量，并做好相应的记录和报告。

6. 在施工完成后，应对敷设区域进行清理，清除施工过程中产生的垃圾和废料。

四、质量验收1. 在敷设完成后，应进行电缆的质量验收，包括检查电缆的外观、电气性能等是否符合要求。

2. 对于直埋敷设的电缆，应进行电缆的绝缘电阻测试和耐压试验，确保电缆的绝缘性能良好。

3. 对于管道敷设的电缆，应检查管道的密封性和稳固性，并进行相应的测试，确保电缆正常通电。

电缆敷设施工工艺电缆敷设是一项重要的工程工艺，对于电力传输和通信传输起着重要的作用。

电缆敷设施工是指在地下或地表进行电缆的布设和安装的过程。

本文将介绍电缆敷设施工的一般工艺流程和要点。

一、准备工作在进行电缆敷设施工之前，需要做好一些准备工作。

首先是对敷设区域进行勘测与测量，确定敷设线路和敷设方式。

然后进行地质勘察，了解土质、地下水位等情况，为后续工作做好准备。

在进行施工前，还需要审批相关手续和获得必要的许可证。

二、布线和验线布线是将电缆敷设到指定位置的过程。

首先，根据设计要求和敷设线路确定电缆的走向和敷设方式，然后进行挖槽、开挖沟槽和铺设电缆管道等工作。

在铺设电缆管道时，需要保证管道的牢固性和密封性，以保护电缆的正常运行。

验线是指在电缆敷设完成后，对电缆进行检查和测试。

主要包括对电缆的电气性能、绝缘性能、接头的连接质量等进行检测，以确保电缆的安全运行。

三、埋设和封闭在进行埋设和封闭之前，需要对敷设的电缆进行保护，并在电缆两端安装好附件。

然后，将电缆放入敷设的管道内，注意保持其整齐有序，并进行适当的分类和安装。

在埋设电缆时，要保证电缆的深度和埋设质量，以防止电缆因外界因素而损坏。

封闭是指对埋设的电缆进行固定和封闭，保护电缆不受外界因素的干扰。

在封闭电缆时，需要使用绝缘胶、封闭胶等材料对电缆进行密封和固定。

同时，还需要对电缆进行标识和记录，以便后续维护和管理。

四、维护和检查在电缆敷设施工完成后，需要进行定期的维护和检查工作，以确保电缆的正常运行和使用寿命。

维护工作包括电缆的清洁、防腐、防水等工作，检查工作包括对电缆的外观、接头、连接部位等进行检查。

五、安全措施在进行电缆敷设施工时，需要注意相关的安全措施。

首先，要对施工人员进行安全教育和培训，使其掌握相关的安全知识和操作技能。

同时，要配备好必要的防护设备，如安全帽、工作服等。

在施工过程中，要严格遵守施工规范和安全操作规程，确保工作的安全进行。

通过以上的工艺流程和要点，可以有效地进行电缆敷设施工，保证电缆的正常运行和使用寿命。

电缆敷设工艺流程及方法（1）工艺流程室外电缆敷设：准备工作→电缆沿支架桥架敷设→水平、垂直敷设→挂标志牌室内电缆敷设：电缆进场→检查验收→电缆敷设准备→电缆敷设→电缆排列固定→电缆头制作安装→电缆标识→压电缆接线鼻子→电缆与设备连接（2）施工准备电缆敷设前一定要进行详细外观检查，包括规格、型号、截面、电压等级等均要符合设计要求。

电缆敷设前进行绝缘摇测或耐压试验。

10kV电缆事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。

敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。

1kV以下电力电缆，用1kV 摇表摇测，绝缘电阻值要不低于10MΩ；控制电缆用500V摇表摇测，其电阻不小于0.5MΩ。

电缆测试完毕，电缆端部要用橡皮包布密封后再用黑胶布包好。

测量每根电缆实际需用长度，然后进行配盘。

放电缆机具的安装：采用机械放电缆时，要将机械安装在适当位置，并将钢丝绳和滑轮安装好。

人力放电缆时将滚轮提前安装好。

临时联络指挥系统的设置：线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。

在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。

电缆的搬运及支架架设：电缆短距离搬运，一般采用滚动电缆轴的方法。

滚动时要按电缆轴上箭头指示方向滚动。

如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松驰。

电缆支架的架设地点的选择，以敷设方便为原则，一般要在电缆起止点附近为宜。

架设时，要注意电缆轴的转动方向，电缆引出端要在电缆轴的上方。

1）室内电缆敷设电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。

拐弯处应以最大截面电缆允许弯曲半径为准。

电缆严禁绞拧、护层断裂和表面严重划伤。

不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。

敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近应采取防滑措施。

电线电缆敷设施工工艺1、管内穿线管内穿线工艺流程电线进场检查验收清扫管内杂物电线敷设导线连接线路绝缘测试1）穿线前，将管内的积水及杂物清除干净，并穿好铁丝。

2）导线经检验合格后即可进行管内穿线，导线穿入钢管时，管口处应装设护线套保护导线。

导线穿好后，剪除多余导线，但要留出适当余量，便于以后接线。

预留长度：接线盒内以绕盒内一周为宜；开关板内以绕板内半周为宜。

（3）相线、零线、控制线、保护线用不同的固定颜色的导线加以区分，具体为A相——黄色、B相——绿色、C相——红色、N线——淡兰色、PE线——黄绿相间色、开关控制线——白色。

由于钢管内所穿导线的作用不同，为在接线时能方便地分辩各种作用的导线，可在导线端头粘胶带做记录。

4）同一交流回路的导线穿于同一钢管内，导线在管内不得有接头和扭结，接头应设在接线盒或箱内。

5）截面为10mm2及以下的单股铜芯线间接与装备、用具的端子毗连；截面为10mm2及以上的铜芯线接纳压板压接式压接端子后再与装备、用具的端子毗连。

（6）导线敷设完后，分回路进行相间、相地、相零绝缘测试，同时作好绝缘检测记实。

2、电缆敷设电缆敷设工艺流程图如下：排布电缆在桥架中布放位置电缆绝缘摇测展开敷设接线、固定、挂牌1）电缆敷设前应对电缆进行详细检查，规格、型号、截面、电压等级均要符合设计要求，外观无扭曲、损坏现象。

施工前，应对电缆进行绝缘摇测或耐压试验。

2）电缆沿支架、托盘、桥架敷设时应根据施工图及现场情况决定具体敷设方式，电缆敷设不应交叉，应排列整齐，敷设一根应即时卡固一根。

3）敷设时将电缆放置在的转盘式放线架上，沿水平方向弯直并逐渐拉放出去。

无论水平敷设还是垂直敷设时，视电缆截面大小，每3～5米站一人，协助电缆敷设直到电缆敷设到位。

采用机械法敷设电缆时应事先编制详细的施工方案。

（4）电缆敷设应及时进行标识，标志牌规格应一致，并有防腐性，挂装应牢固；标志牌上应注明线路编号、电缆型号、规格、电压等级、起止点，电缆始端、终端、拐弯处、交叉处应挂标志牌，直线段每20米设标志牌。

电气设备工程电缆敷设规范要求与安装技巧一、引言电气设备工程中，电缆的敷设是一项非常关键的工作。

正确的电缆敷设可以确保电气设备的正常运行和安全性。

本文将介绍电气设备工程中电缆敷设的规范要求和安装技巧。

二、电缆敷设规范要求1. 安全距离要求电缆敷设时，应与其他设备、构筑物以及其他电缆保持安全距离。

根据国家标准，电缆的敷设距离应符合以下要求：- 运行电缆与控制电缆之间的安全距离不低于200mm；- 交流电缆与直流电缆之间的安全距离不低于300mm；- 电源电缆与信号电缆之间的安全距离不低于500mm。

2. 敷设环境要求电缆敷设应在干燥、清洁、无腐蚀性气体和粉尘污染的环境中进行。

电缆敷设区域应保证通风良好，避免积水和高温等不利条件。

3. 线路布置要求- 电缆敷设应避免与其他电缆或金属管道交叉，减少干扰和电磁感应。

- 敷设长度较长的电缆应设置张力悬挂装置，保证电缆的垂直度和水平度。

4. 弯曲半径要求电缆在敷设过程中，需要遵循一定的弯曲半径要求。

根据电缆的规格和类型，应确保电缆在弯曲处不会受到损坏。

- 交流电缆的最小弯曲半径为电缆直径的6倍；- 直流电缆的最小弯曲半径为电缆直径的10倍。

三、电缆敷设的安装技巧1. 电缆预处理在进行电缆敷设前，需要对电缆进行预处理。

这包括清洁电缆表面、修剪电缆末端、固定电缆标记等。

2. 电缆敷设方向电缆敷设的方向应与电缆的走向一致，避免出现多余的弯曲和拉力。

3. 保护措施对于需要穿越墙壁或地面的电缆，应采取保护措施，如使用槽子、管道等进行保护，以防止电缆受到损坏。

4. 固定和标记敷设完成后，应对电缆进行固定和标记，以便后续的维护和管理工作。

四、总结电缆敷设是电气设备工程中的重要环节，必须按照规范要求进行。

本文介绍了电缆敷设的规范要求和安装技巧，希望能对电气设备工程人员在实践中有所帮助。

通过正确的电缆敷设，确保电气设备的正常运行和安全性。

电缆敷设施工工艺电缆敷设是电力工程中不可或缺的一项重要工作，它涉及到电力传输、通信传输等各个领域。

因此，正确的电缆敷设施工工艺对于保障电力系统的正常运行至关重要。

本文将介绍电缆敷设施工的工艺步骤和技术要点。

一、工艺步骤1. 定位：在进行电缆敷设前，首先需要确定敷设的位置。

这需要根据电力工程设计要求，结合实地勘测的结果来进行准确定位。

2. 准备工作：敷设电缆之前，需要进行一系列的准备工作。

包括开挖沟槽、清理沟槽、放线、安装导管及井盖等。

- 开挖沟槽：根据设计要求，在地面进行开挖，保持沟槽的坡度符合要求，确保电缆的安全敷设。

- 清理沟槽：将开挖好的沟槽进行清理，包括清除沟槽内的杂物、残土等，确保电缆的敷设环境干净、整洁。

- 放线：根据设计方案，在沟槽内进行放线，确定电缆的敷设位置和路径。

- 安装导管及井盖：根据设计要求，安装导管和井盖，保护电缆免受外界因素的侵害。

3. 敷设电缆：在准备工作完成后，开始进行电缆的敷设。

确保电缆的敷设符合设计要求，并注意以下几点：- 选择合适的敷设方式：电缆敷设可以采用直埋、架空、管道等不同方式，根据具体情况选择合适的方式。

- 保持电缆的弯曲半径：电缆在敷设过程中，需保持一定的弯曲半径，以免对电缆造成损害。

- 保持敷设速度：电缆的敷设速度要适中，避免过快或过慢导致问题。

- 固定电缆：在敷设过程中，需要适当固定电缆，防止其在使用过程中移动或晃动。

4. 接头、终端处理：电缆敷设完毕后，需要进行接头和终端的处理，包括：- 剥绝缘层：在接头和终端位置，需剥掉电缆绝缘层，以便与其他设备进行连接。

- 进行接头和终端封装：根据设计要求，进行接头和终端的封装处理，确保其安全可靠。

5. 检测和测试：电缆敷设完毕后，需要进行相应的检测和测试，包括：- 导通测试：通过对电缆进行导通测试，检查敷设的电缆是否正常工作。

- 绝缘测试：对电缆的绝缘性能进行测试，以确保电缆使用期间不会发生绝缘故障。

- 耐压测试：对电缆进行耐压测试，确保电缆能够承受正常的工作电压。
