数字电路实验三 编码器与译码器

实验三组合逻辑电路应用——译码器、数据选择器
译码器和数据选择器是现代数字电子学中常用的两种组合逻辑电路。

它们可以将输入
的二进制信号转换为对应的输出信号，并且在数字电路中具有广泛的应用。

一、译码器
译码器是一种将输入的二进制信号转换成对应输出信号的数字电路。

译码器的作用是
将输入的地址码转换成溢出电路所能识别的控制信号，通常用来将不同的地址码映射到不
同的设备或功能上。

比如在存储器系统中，根据不同地址码，从RAM或者ROM中取出相应
的数据或指令。

除此之外，译码器还可以用于数据压缩、解码、解密等领域。

在一些数字电路中，译
码器还可以充当多路复用器、选择器等电路的功能。

译码器的分类按照其输入和输出的码制不同，可以分为译码器、BCD译码器、灰码译
码器等。

其中，最常见的是2-4译码器、3-8译码器、4-16译码器等。

二、数据选择器
数据选择器是一种多路选择器，根据控制信号选择输入端中的一个数据输出到输出端。

选择器的控制信号通常由一个二进制码输入到它的控制端，二进制码的大小由选择器的通
道数决定。

数据选择器广泛用于控制、多媒体处理、信号处理等方面。

数据选择器与译码器相比，最主要的区别在于其输出可以不仅限于数字信号。

数据选
择器可以处理模拟信号、复合信号等多种形式的信号，因为它可以作用于信号的幅度、相位、频率等方面。

数据选择器按照输入和输出的端口取数的不同，可以分为单路选择器和多路选择器。

常见的有2-1选择器、4-1选择器、8-1选择器、16-1选择器等。

实验三编码器、译码器及应用电路设计一、实验目的：1、掌握中规模集成编码器、译码器的逻辑功能测试和使用方法；2、学会编码器、译码器应用电路设计的方法；3、熟悉译码显示电路的工作原理。

二、实验原理：1、什么是编码：教材说：用文字、符号、或者数字表示特定对象的过程称为编码具体说：编码的逻辑功能是把输入的每个高、低电平信号编成对应的二进制代码2、编码器74LS147的特点及引脚排列图：74LS147是优先编码器，当输入端有两个或两个以上为低电平，它将对优先级别相对较高的优先编码。

其引脚排列图：3、什么是译码：译码是编码的逆过程，把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出，译码器广泛用于代码转换、终端的数字显示、数据分配、组合控制信号等。

译码器按照功能的不同，一般分为三类：（1）变量译码器（用以表示输入变量的状态）74LS138的特点及其引脚排列图：ABC是地址输入端，Y0—Y7是输出端，G1、G2A’、G2B’为使能端，只有当G1=G2A’=G2B’=1时，译码器才工作。

（2）码制变换译码器：用于同一个数据的不同代码之间的相互转换，代表是4—10线译码器译码器74LS42的特点及其引脚排列图：译码器74LS42的功能是将8421BCD码译成10个对象其原理与74LS138类同，只不过它有四个输入端，十个输出端，4位输入代码0000—1111十六种状态组合其中有1010—1111六个没有与其对应的输出端，这六组代码叫做伪码，十个输出端均为无效状态。

（3）数码显示与七段译码驱动器：将数字、文字、符号的代码译成数字、文字、符号的电路a、七段发光二极管数码显示管的特点：（共阴极）b、七段译码驱动器：此类译码器型号有74LS247（共阳）、74LS248（共阴）、CC4511（共阴）等等，本实验采用CC4511BCD码（锁存／七段译码／驱动器）来驱动共阴数码管。

图6—5为CC4511引脚排列：4、在本数字电路实验装置上已完成了译码器74LS48和数码管之间的连接图。

译码器、编码器及其应用一、实验目的(1) 掌握中规模集成译码器的逻辑功能和使用方法；(2) 熟悉掌握集成译码器和编码器的应用；(3) 掌握集成译码器的扩展方法。

二、实验设备数字电路实验箱，74LS20，74LS138。

三、实验内容(1) 74LS138译码器逻辑功能的测试。

将74LS138输出接数字实验箱LED管，地址输入接实验箱开关，使能端接固定电平（或GND）。

电路图如图1所示：图2时，任意拨动开关，观察LED显示状态，记录观察结果。

时，按二进制顺序拨动开关，观察LED显示状态，并与功能表对照，记录观察结果。

用Multisim进行仿真，电路如Figure 3所示。

将结果与上面实验结果对照。

图4(2) 利用3-8译码器74LS138和与非门74LS20实现函数：四输入与非门74LS20的管脚图如下：对函数表达式进行化简：按图5所示的电路连接。

并用Multisim进行仿真，将结果对比。

图6(3) 用两片74LS138组成4-16线译码器。

因为要用两片3-8实现4-16译码器，输出端子数目刚好够用。

而输入端只有三个，故要另用使能端进行片选使两片138译码器进行分时工作。

而实验台上的小灯泡不够用，故只用一个灯泡，而用连接灯泡的导线测试，在各端子上移动即可。

在multisim中仿真电路连接如图7所示（实验台上的电路没有接下面的两个8灯LED）：图8四、实验结果(1) 74LS138译码器逻辑功能的测试。

当输入时，应该是输出低电平，故应该第一个小灯亮。

实际用实验台测试时，LE0灯显示如图9所示。

当输入时，应该是输出低电平，故理论上应该第二个小灯亮。

实际用实验台测试时，LE0灯显示如Figure 6所示。

图10图11(2) 利用3-8译码器74LS138和与非门74LS20实现函数。

输入，由可知，小灯应该亮。

在实验台测试结果如图12所示。

输入，分析知小灯应该灭，测试结果如图13所示。

输入，分析知小灯应该亮，测试结果如图14所示。

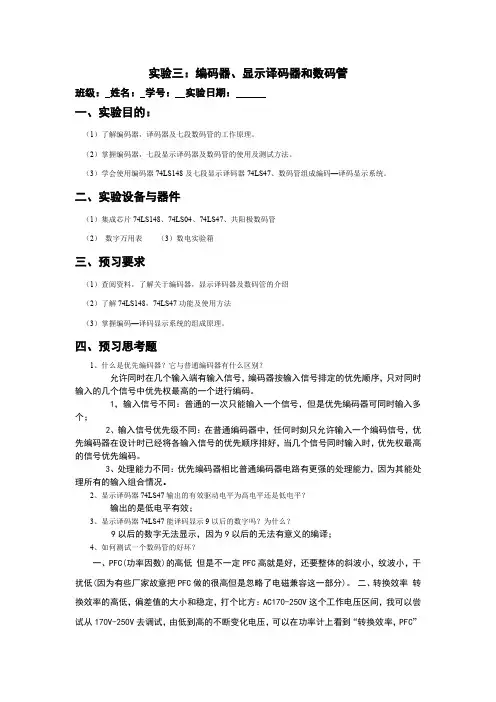

实验三：编码器、显示译码器和数码管班级：姓名：学号：实验日期：一、实验目的：（1）了解编码器，译码器及七段数码管的工作原理。

（2）掌握编码器，七段显示译码器及数码管的使用及测试方法。

（3）学会使用编码器74LS148及七段显示译码器74LS47、数码管组成编码—译码显示系统。

二、实验设备与器件（1）集成芯片74LS148、74LS04、74LS47、共阳极数码管（2）数字万用表（3）数电实验箱三、预习要求（1）查阅资料，了解关于编码器，显示译码器及数码管的介绍（2）了解74LS148，74LS47功能及使用方法（3）掌握编码—译码显示系统的组成原理。

四、预习思考题1、什么是优先编码器？它与普通编码器有什么区别？允许同时在几个输入端有输入信号，编码器按输入信号排定的优先顺序，只对同时输入的几个信号中优先权最高的一个进行编码。

1，输入信号不同：普通的一次只能输入一个信号，但是优先编码器可同时输入多个；2、输入信号优先级不同：在普通编码器中，任何时刻只允许输入一个编码信号，优先编码器在设计时已经将各输入信号的优先顺序排好，当几个信号同时输入时，优先权最高的信号优先编码。

3、处理能力不同：优先编码器相比普通编码器电路有更强的处理能力，因为其能处理所有的输入组合情况。

2、显示译码器74LS47输出的有效驱动电平为高电平还是低电平？输出的是低电平有效；3、显示译码器74LS47能译码显示9以后的数字吗？为什么？9以后的数字无法显示，因为9以后的无法有意义的编译；4、如何测试一个数码管的好坏？一、PFC(功率因数)的高低但是不一定PFC高就是好，还要整体的斜波小，纹波小，干扰低(因为有些厂家故意把PFC做的很高但是忽略了电磁兼容这一部分)。

二、转换效率转换效率的高低，偏差值的大小和稳定，打个比方：AC170-250V这个工作电压区间，我可以尝试从170V-250V去调试，由低到高的不断变化电压，可以在功率计上看到“转换效率，PFC”的波动是否大，来证明其稳定性。

译码器和编码器实验报告实验报告：译码器和编码器实验目的：1.了解数字电路中译码器和编码器的原理。

2.通过实验了解译码器和编码器的工作过程。

3.锻炼实验操作能力。

实验器材：1.数字实验箱。

2.74LS147译码器芯片。

3.74LS148编码器芯片。

4.连线电缆。

5.电源。

实验原理：1.译码器的作用是将输入的数字信号转换成特定的输出信号。

2.编码器的作用是将特定的输入信号转换成数字信号。

3.74LS147是一个10到4行BCD译码器，输入BCD码，输出对应的十进制数。

4.74LS148是一个4到10行BCD编码器，输入对应的十进制数，输出对应的BCD码。

实验步骤：1.搭建74LS147译码器电路。

2.输入BCD码，记录输出的十进制数。

3.搭建74LS148编码器电路。

4.输入十进制数，记录输出的BCD码。

实验结果：1.输入BCD码1111，输出的十进制数字为15。

2.输入BCD码0001，输出的十进制数字为1。

3.输入十进制数字9，输出的BCD码为1001。

4.输入十进制数字3，输出的BCD码为0011。

实验结论：1.通过本次实验，我们成功了解了数字电路中译码器和编码器的原理和工作过程，掌握了实验操作技能。

2.74LS147译码器芯片的作用是输入BCD码，输出对应的十进制数；74LS148编码器芯片的作用是输入对应的十进制数，输出对应的BCD码。

3.译码器和编码器是数字电路中常用的组件，广泛应用于计算机、通信等各个领域，对现代生产和生活产生了巨大的影响。

4.数字电路是计算机科学中非常重要的基础，通过实验学习数字电路的原理和工作方式，有助于我们更好地理解计算机的工作原理，同时也有助于锻炼我们的实验操作能力。

学生实验报告学院：课程名称：数字电路实验与设计专业班级：姓名：学号：学生实验报告(一)学生姓名学号同组人: 实验项目编码器、译码器的功能测试及应用■必修□选修□演示性实验■验证性实验□操作性实验□综合性实验实验地点W105 实验仪器台号指导教师实验日期及节次一、实验综述1. 实验目的：（1）了解编码器、译码器和数码管的管脚排列和管脚功能。

（2）掌握编码器、译码器和数码管的性能和使用方法。

2. 实验所用仪器及元器件：（1）示波器、信号源、万用表、数字实验箱和电脑。

（2）集成电路TTL74LS147、TTL74LS148、TTL74LS47、TTL74LS04、电阻和电位器等。

3. 实验原理：（1） 10- 4线优先编码器74HC14774HC147外引线排列如图1所示，逻辑符号如图2所示。

图1 74HC147外引脚排列图图2 74HC147逻辑符号如图74HC147有9路输入信号，4位BCD码输出，因输出端带圈，所以输入输出均为低电平有效。

他将0—9十个十进制数编成4位BCD码，可把输入端的9路输入信号和隐含的不变信号按优先级进行编码，且优先级别高的排斥级别低的。

当输入端都无效时，隐含着对0路信号进行编码（输出采用反码输出）。

74HC147的功能见表1。

表1 10- 4线优先编码器74HC147输入输出I2I3I4I5I6I7I8I9I3Y2Y1Y0Y1H H H H H H H H H H H H H××××××××L L H H L×××××××L H L H H H××××××L H H H L L L×××××L H H H H L L H××××L H H H H H L H L×××L H H H H H H L H H××L H H H H H H H H L L×L H H H H H H H H H L HL H H H H H H H H H H H L （2） 8-3线优先编码器74LS14874LS148是8-3线优先编码器逻辑符号如图3，外引线排列如图4所示。

编码器与译码器实验报告一、实验目的本次实验的主要目的是深入理解编码器和译码器的工作原理，通过实际操作和观察，掌握它们的功能和应用，并学会使用相关的实验设备进行电路搭建和测试。

二、实验原理（一）编码器编码器是一种将输入信号转换为特定编码输出的数字电路。

常见的编码器有二进制编码器和优先编码器。

二进制编码器将多个输入信号转换为对应的二进制编码输出。

优先编码器则在多个输入同时有效时，优先对优先级较高的输入进行编码。

（二）译码器译码器则是将输入的编码信号转换为对应的输出信号。

常见的译码器有二进制译码器和显示译码器。

二进制译码器将输入的二进制编码转换为多个输出信号，每个输出对应编码的一个可能值。

显示译码器则用于驱动数码管等显示器件，将输入的编码转换为适合显示的信号。

三、实验设备与器材本次实验使用的设备和器材包括：数字电路实验箱、74LS148 优先编码器芯片、74LS138 二进制译码器芯片、逻辑电平指示灯、导线若干。

四、实验步骤（一）74LS148 优先编码器实验1、按照实验电路图，在数字电路实验箱上正确连接 74LS148 优先编码器芯片和逻辑电平指示灯。

2、依次将输入引脚设置为不同的电平组合，观察输出引脚的编码值，并记录在实验表格中。

3、分析实验结果，验证优先编码器的工作原理和功能。

（二）74LS138 二进制译码器实验1、依照实验电路图，在数字电路实验箱上连接 74LS138 二进制译码器芯片和逻辑电平指示灯。

2、改变输入引脚的二进制编码值，观察输出引脚的电平状态，并记录下来。

3、对比理论预期结果，检验二进制译码器的正确性。

五、实验数据与结果（一）74LS148 优先编码器实验数据｜输入引脚电平｜输出编码值｜｜｜｜｜ I0=0, I1=0, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 ｜ 000 ｜｜ I0=1, I1=0, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 ｜ 111 ｜｜ I0=0, I1=1, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 ｜ 110 ｜｜｜｜（二）74LS138 二进制译码器实验数据｜输入编码值｜输出引脚电平｜｜｜｜｜ 000 ｜ Y0=1, Y1=0, Y2=0, Y3=0, Y4=0, Y5=0, Y6=0, Y7=0 ｜｜ 001 ｜ Y0=0, Y1=1, Y2=0, Y3=0, Y4=0, Y5=0, Y6=0, Y7=0 ｜｜｜｜六、实验结果分析（一）74LS148 优先编码器通过实验数据可以看出，当多个输入引脚同时为高电平时，编码器优先对优先级较高的输入进行编码。

编码器译码器实验报告编码器和译码器实验报告引言编码器和译码器是数字电路中常见的重要组件，它们在信息传输和处理中起着至关重要的作用。

本实验旨在通过实际操作和观察，深入了解编码器和译码器的原理、工作方式以及应用场景。

实验一：编码器编码器是一种将多个输入信号转换为较少数量输出信号的电路。

在本实验中，我们使用了4-2编码器作为示例。

1. 实验目的掌握4-2编码器的工作原理和应用场景。

2. 实验器材- 4-2编码器芯片- 开发板- 连接线3. 实验步骤首先，将4-2编码器芯片插入开发板上的对应插槽。

然后，使用连接线将编码器的输入引脚与开发板上的开关连接，将输出引脚与数码管连接。

接下来，按照编码器的真值表，将开关设置为不同的组合，观察数码管上显示的输出结果。

记录下每种输入组合对应的输出结果。

4. 实验结果与分析通过观察实验结果，我们可以发现4-2编码器的工作原理。

它将4个输入信号转换为2个输出信号，其中每个输入组合对应唯一的输出组合。

这种编码方式可以有效地减少输出信号的数量，提高信息传输的效率。

实验二：译码器译码器是一种将少量输入信号转换为较多数量输出信号的电路。

在本实验中，我们使用了2-4译码器作为示例。

1. 实验目的掌握2-4译码器的工作原理和应用场景。

2. 实验器材- 2-4译码器芯片- 开发板- 连接线3. 实验步骤首先，将2-4译码器芯片插入开发板上的对应插槽。

然后，使用连接线将译码器的输入引脚与开发板上的开关连接，将输出引脚与LED灯连接。

接下来，按照译码器的真值表，将开关设置为不同的组合，观察LED灯的亮灭情况。

记录下每种输入组合对应的输出结果。

4. 实验结果与分析通过观察实验结果，我们可以发现2-4译码器的工作原理。

它将2个输入信号转换为4个输出信号，其中每个输入组合对应唯一的输出组合。

这种译码方式可以实现多对一的映射关系，方便信号的解码和处理。

实验三：编码器和译码器的应用编码器和译码器在数字电路中有广泛的应用场景。

数电实验三数据选择器和译码器应用IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】上海电力学院数字电路与数字逻辑院（系）：计算机科学与技术学院实验题目：数据选择器和译码器应用专业年级：学生姓名：学号：一、实验目的和要求：1、了解并掌握集成组合电路的使用方法。

2、了解并掌握仿真（功能仿真及时序仿真）方法及验证设计正确性。

3、使用数据选择器和译码器实现特定电路。

二、实验内容：1.要求用数据选择器74153和基本门设计用3个开关控制1一个电灯的电路，改变任何一个开关的状态都能控制电灯由亮变暗或由暗变亮。

（提示：用变量A、B、C表示三个开关，0、1表示通、断状态；用变量L表示灯，0、1表示灯灭、亮状态。

）画出电路的原理图，将电路下载到开发板进行验证。

根据题意画出真值表如下根据上表，可画出原理图试验现象:当开关断开的数量是奇数时,灯是亮的,除此之外是灭的.2.人的血型有A,B,AB和O这4种，试用数据选择器74153和基本门设计一个逻辑电路，要求判断供血者和受血者关系是否符合下图的关系（提示：可用两个变量的4种组合表示供血者的血型，用另外两个变量的4种组合表示受血者的血型，用Y表示判断的结果）。

画出电路的原理图，通过仿真进行验证。

真值表：根据上表，可画出原理图验证逻辑功能表，仿真结果如下3.试用集成译码器74LS138和基本门实现1位全加器，画出电路连线图，并通过仿真验证其功能。

根据题意画出真值表如下根据上表，可画出原理图.验证逻辑功能表，仿真结果如下4.试用数据选择器74151实现1位全加器电路，画出电路连线图，并通过仿真验证其功能。

原理图.验证逻辑功能表，仿真结果如下图三、实验小结：通过本次试验，我更加了解集成组合电路的使用方法，了解并掌握了仿真包括功能仿真及时序仿真的方法及验证设计正确性。

我还学会使用数据选择器和译码器实现特定电路。

实验3编码器译码器及应用电路设计引言：编码器和译码器是数字电路中常用的电路模块。

它们分别用于将逻辑信号转换为编码信号和将编码信号转换为逻辑信号。

本实验将介绍编码器、译码器的基本原理以及它们的应用电路设计。

一、编码器的原理及应用编码器是一种多输入、多输出的逻辑电路。

它根据输入的逻辑信号，将其编码成对应的输出信号。

常见的编码器有BCD二进制编码器、优先编码器、旋转编码器等。

1.BCD二进制编码器BCD二进制编码器是一种将BCD码转换为二进制码的电路。

BCD码是由4位二进制数表示的十进制数。

BCD编码器可以将输入的BCD码（0-9）转换为对应的二进制码（0000-1001）。

2.优先编码器优先编码器是一种将多个输入信号优先级编码成二进制输出的电路。

它可用于实现多路选择器和多路复用器等电路。

优先编码器将输入的信号进行优先级编码，并将最高优先级的信号对应的二进制码输出。

3.旋转编码器旋转编码器是一种可以检测旋转方向和位移的编码器。

它通常用于旋转开关、旋钮等输入设备的位置检测。

旋转编码器可以将旋转输入转换为相应的编码输出信号，以便进行方向和位移的判断。

二、译码器的原理及应用译码器是一种将编码信号转换为对应的逻辑信号的逻辑电路。

它与编码器相反，根据输入的编码信号选择对应的输出信号。

常见的译码器有BCD译码器、行列译码器等。

1.BCD译码器BCD译码器是一种将BCD编码转换为对应的逻辑信号的电路。

它可以将输入的BCD编码（0000-1001）转换为对应的输出信号（0-9）。

BCD译码器可以用于显示数字、控制LED灯等应用。

2.行列译码器行列译码器是一种多输入、多输出的译码器。

它常用于矩阵键盘、扫描式显示器等应用中。

行列译码器可以将输入的行列编码转换为对应的输出信号，以实现输入设备和输出设备之间的数据传输。

1.4位BCD码转换为二进制码的电路设计该电路可以将输入的4位BCD码转换为对应的二进制码。

采用BCD二进制编码器进行设计，具体连接方式如下：-将4个BCD输入信号与编码器的输入端相连；-将编码器的输出信号与对应的二进制码输出端相连。

数字电路与逻辑设计实验报告实验三利用MSI设计组合逻辑电路(一)姓名：黄文轩学号：17310031班级：光电一班一、实验目的1.熟悉编码器.译码器数据选择器等组合逻辑功能模块的功能与使用方法。

2掌握用MSI设计组合逻辑电路的方法.二、实验器件1.数字电路实验箱数字万用表、示波器。

2.虚拟器件: 74LS197, 74LSI38. 74LS151,及各种门电路三、实验预习1、数据分配器考虑输入信号D为0和1的情况D=0：无论A、B、C输入如何，输出的F0--F7均为1D=1：地址信号ABC对应位置的输出为0，其他位置输出为1.这与74LS138正常工作时的逻辑相同。

因此我们只需要将D作为芯片工作与否的控制端即可。

即将D与G1连接，G——2——A——=G——2——B——=0。

就能实现目标功能。

使用Multisum仿真电路以验证接法的正确性：电路图如下所示：将仿真结果与数据分配器真值表对比：通过仿真过程我们可以看出，电路实现了将G1送来的数据只通过一条线反向送到输出端的功能。

二、基于门电路的半加半减器设计首先我们需要得到器件的真值表：基于真值表画出卡诺图并化简逻辑表达式：Y:C:根据卡诺图化简可以得到：Y=A⊕BC=(S⊕A)B这样我们可以得到使用一个与门和两个异或门实现的半加半减器，其电路图如下：使用Multisum仿真检验正确性，以74LS197作为动态输入观察输出波形，仿真结果如下图所示：波形可以与真值表对应，我们判断这种电路接法是有效正确的。

三、基于74LS138的半加半减器设计我们根据真值表得到，Q = S—A—B+ S—AB—+ SA—B+ SAB—, C = S—AB+ SA—B如果希望用74LS138的输出替代上述的逻辑表达式，我们使S与S2相连，A与S1相连，B与S0相连，则上式化简为Q=Y——1——*——Y——2——*——Y——5——*——Y——6——，C = Y——3——*——Y——5——.只需要将译码器中几个输出端接入与非门即可。

译码器和编码器实验报告一、实验目的。

本实验旨在通过对译码器和编码器的实验操作，加深对数字电路中信号处理的理解，掌握数字电路的基本原理和实际应用技能。

二、实验原理。

1. 译码器。

译码器是将输入的代码转换成特定的输出形式的数字电路。

它可以将一个或多个输入代码转换成一个或多个输出代码。

常见的译码器有BCD译码器、7段译码器等。

2. 编码器。

编码器是将输入的信息转换成特定的代码输出的数字电路。

它可以将一个或多个输入信息转换成一个或多个输出代码。

常见的编码器有BCD编码器、优先编码器等。

三、实验内容。

1. 验证74LS138译码器的功能。

将74LS138译码器连接至示波器和开关，输入不同的代码，观察输出端的变化情况，并记录实验数据。

2. 验证74LS147编码器的功能。

将74LS147编码器连接至示波器和开关，输入不同的信息，观察输出端的变化情况，并记录实验数据。

3. 总结实验数据。

分析实验数据，总结译码器和编码器的功能特点，对比它们的异同点。

四、实验步骤。

1. 将74LS138译码器按照电路连接图连接至示波器和开关，依次输入不同的代码，记录输出端的变化情况。

2. 将74LS147编码器按照电路连接图连接至示波器和开关，依次输入不同的信息，记录输出端的变化情况。

3. 对比实验数据，总结译码器和编码器的功能特点，撰写实验报告。

五、实验数据记录与分析。

1. 74LS138译码器实验数据。

输入代码，000，输出端，Y0=1，Y1=0，Y2=0。

输入代码，001，输出端，Y0=0，Y1=1，Y2=0。

输入代码，010，输出端，Y0=1，Y1=1，Y2=0。

输入代码，011，输出端，Y0=0，Y1=0，Y2=1。

输入代码，100，输出端，Y0=1，Y1=0，Y2=1。

输入代码，101，输出端，Y0=0，Y1=1，Y2=1。

输入代码，110，输出端，Y0=1，Y1=1，Y2=1。

输入代码，111，输出端，无输出。

2. 74LS147编码器实验数据。

实验三译码器和编码器一实验目的1.掌握译码器、编码器的工作原理和特点。

2.熟悉常用译码器、编码器的逻辑功能和它们的典型应用。

二、实验原理和电路按照逻辑功能的不同特点，常把数字电路分两大类：一类叫做组合逻辑电路，另一类称为时序逻辑电路。

组合逻辑电路在任何时刻其输出的稳态值，仅决定于该时刻各个输入信号取值组合的电路。

在这种电路中，输入信号作用以前电路所处的状态对输出信号无影响。

通常，组合逻辑电路由门电路组成。

组合逻辑电路的分析方法：根据逻辑图进行二步工作：a.根据逻辑图，逐级写出函数表达式。

b.进行化简：用公式法、图形法或真值表进行化简、归纳。

组合逻辑电路的设计方法：就是从给定逻辑要求出发，求出逻辑图。

一般分四步进行。

a.分析要求；将问题分析清楚，理清哪些是输入变量，哪些是输出函数。

b.列真值表。

c.进行化简：变量比较少时，用图形法。

变量多时，可用公式化简。

d.画逻辑图：按函数要求画逻辑图。

进行前四步工作，设计已基本完成，但还需选择元件——集成电路，进行实验论证。

值得注意的是，这些步骤并不是固定不变的程序，实际设计时，应根据具体情况和问题难易程度进行取舍。

1.译码器译码器是组合电路的一部分，所谓译码，就是把代码的特定含义“翻译”出来的过程，而实现译码操作的电路称为译码器。

译码器分成三类：a.二进制译码器：如中规模2—4线译码器74LS139。

，3—8线译码器74LS138等。

b.二—十进制译码器：实现各种代码之间的转换，如BCD码—十进制译码器74LS145等。

c.显示译码器：用来驱动各种数字显示器，如共阴数码管译码驱动74LS48，（74LS248），共阳数码管译码驱动74LS47（74LS247）等。

2.编码器编码器也是组合电路的一部分。

编码器就是实现编码操作的电路，编码实际上是译码相反的过程。

按照被编码信号的不同特点和要求，编码器也分成三类：a.二进制编码器：如用门电路构成的4—2线，8—3线编码器等。

本科学生设计性实验报告
学号********* 姓名颜洪毅
学院信息学院专业、班级计算机科学与技术
实验课程名称数字逻辑与数字系统
教师及职称王坤
开课学期2013 至2014 学年第一学期
填报时间2013 年10 月20 日
云南师范大学教务处编印
3．实验设备及材料
1、数字电路实验台1台
2、集成电路芯片
74LS148（8-3优先编码器） 1片
74LS138（3-8译码器） 1片
74LS48（七段数码管译码器） 1片
自选芯片若干
4．实验方法步骤及注意事项
（1）、运用数字逻辑的基本原理，选用相应材料连接各芯片功能测试原理图和简易呼叫器的原理图。

（2）、参照设计好的电路图，完成电路接线。

（3）、根据设计要求完成电路逻辑功能与数据的验证。

5．实验数据处理方法
将所得数据列表处理，对比实验结果。

6．参考文献
无
教师对实验设计方案的意见
签名：
年月日二、实验报告
1．实验现象与结果
74LS138
74LS148
74LS47
呼叫器
2．对实验现象、实验结果的分析及其结论
实验结果符合各芯片逻辑功能特点
1．本次实验成败及其原因分析
本次实验很成功！
1、实验仪器和器材均正常工作且无损伤；
2、实验线路连接正确；
3、正确的实验操作。

2．本实验的关键环节及改进措施
关键环节：电路原理图的构建
指导教师评语及评分：
签名：年月日。

编码器与译码器实验总结
编码器与译码器是数字电路中的重要组件，用于将不同的信息转化为二进制信号，或将二进制信号转化为对应的信息。

在本次实验中，我们学习了不同类型的编码器和译码器，并进行了实际操作和测试。

首先，我们学习了基本的二进制编码器和译码器。

二进制编码器将不同的输入信号转化为对应的二进制代码，而二进制译码器则将二进制代码转化为对应的输出信号。

我们使用了74LS148和74LS139两款芯片来实现二进制编码器和译码器，通过观察实验结果，我们了解了它们的工作原理和应用场景。

接着，我们学习了优先编码器和BCD译码器。

优先编码器可以将多个输入信号按照优先级编码成一个二进制代码，而BCD译码器则可以将二进制代码转化为BCD码。

我们使用了74LS147和74LS451两款芯片来实现优先编码器和BCD译码器，并进行了相关的实验测试。

最后，我们学习了基于74LS164芯片的移位编码器和移位译码器。

移位编码器可以将多个输入信号按照一定规律移位编码成一个二进
制代码，而移位译码器则可以将二进制代码转化为对应的输出信号。

我们通过实验测试，深入理解了移位编码器和移位译码器的工作原理和应用。

通过本次实验，我们不仅学习了编码器和译码器的基本原理和应用，还深入了解了不同类型的编码器和译码器的工作原理和实现方式。

这对我们进一步学习和研究数字电路具有重要的意义。

- 1 -。
