船体焊接原则工艺规范1.范围本工艺规定了在分段制作、总组、船坞搭载过程中焊接时应遵循的一些原则、注意事项，以及在焊接时出现问题的处理等。
2.一般要求2.1人员凡是参加焊接工作的人员应参加过相应的焊工培训，并参加本厂焊工考试合格，取得船级社颁发的证书，并只能从事相应范围内的焊接工作。
2.22.3焊接方法选择原则①能采用自动焊的场合应尽量选择自动焊接。
②为减少焊接变形和节约焊接材料，能够采用双面焊的场合，应尽量选择采用双面焊接。
③尽量避免仰焊位置的焊接。
2.4焊接顺序原则①拼板焊接：先焊对其它焊缝不起约束的焊缝，如下图1、图2。
⑦⑥⑤④③②①图 2图 1⑥⑤④③②①十字接缝的场合，应先焊横向对接缝，再焊纵向对接缝，如下图3。
图 3②①② 工艺孔封板焊接顺序，如下图4。
图 4③ 在构架和板缝相交的情况下，既有对接也有角接缝。
此时应先焊接对接缝，然后再焊角焊缝。
④ 当分段、总段焊接时，尽可能由双数焊工从分段中部逐渐向左右，前后对称地施焊，以保证结构件均匀地收缩。
⑤ 处在大接头同一端面的各种构件，应先焊大接头的对接焊缝，再焊其他构件的对接缝，后焊其它构件的角焊缝，以利于减少大接头中的残余应力。
2.5 环境为保证焊接质量，进行CO 2气体保护焊时当周围的风速大于2米/秒时应采取防风措施（如：加挡风板）。
雨雪天气或空气相对湿度大于80%时应采取相应的保护措施（如：挡雨棚或移至室内进行焊接工作。
）否则一律不得进行焊接。
在焊接时焊接人员应佩带相应的防护用品，（如：焊接面罩、口罩等）。
3. 焊接3.1 焊前准备3.1.1坡口加工零件边缘加工时，坡口应根据设计部绘制的《切割板图》进行切割，在焊接前，焊接人员应检查坡口是否符合《分段制作图》要求，对于坡口漏开或不符合图纸要求，应根据《分段制作图》进行补开坡口或坡口修正。
特殊情况下可根据《船体结构坡口形式选用规定》进行开坡口。
坡口加工可采用火焰切割、等离子切割，少量的坡口可采用碳弧气刨。
船舶分段制作及焊接工艺1目的本工艺阐述了分段建造程序、分段精度的控制方法以及分段焊接工艺，旨在保证船舶分段质量满足船东及船级社的要求。
2适用范围适用于本公司船舶分段建造及焊接全过程。
3职责3.1技术部负责提供分段施工图、施工要领、建造规范、负责分段建造细则工艺的编制，并及时对图纸上存在的错误、遗漏等问题进行修正。
焊接规格表和焊接原则工艺等有关资料。
3.2公司结构部负责分段建造详细计划的编制,负责总体生产计划的下达。
3.3生产管理部负责分段作业计划的安排、产品质量的控制以及生产过程中的调度和协调。
3.4结构部管理人员同时负责对施工人员提出技术要求，并现场进行指导。
3.5安环部负责对生产过程中的安全进行监控。
3.6质量部负责对分段制造过程中的精度、制造质量进行检查控制；负责对新材料（包括进口钢材）牵头进行工艺评定，对船体结构焊接质量进行控制和检验。
3.7船厂各相关部门负责做好本工序的自检、互检工作，确保焊接质量。
4分段制作工艺4.1结构部在产品开工之前应先组织施工人员进行分段建造规范及有关节点图册的学习。
4.2施工人员在接收到分段图纸后应先熟悉图纸，掌握施工要领以及施工工艺，以确保在施工过程中对图纸不存在模糊感觉。
4.3结构部根据分段作业计划要求于分段开工前填写送料申请单交内业，结构部材料接收人在内业送料结束核对齐全后，在送料通知单存根联上签字，交内业留存备查。
4.4部件预制4.4.1施工过程中应按照图纸核对零件号安装，并且检查此代号是否符合图纸上规定的尺寸要求。
4.4.2施工过程中应检查零部件的材质是否符合图纸要求。
4.4.3施工过程中要按照装配节点图册及焊接规格表进行施工。
4.4.4板列预装及“T”型材预装a、板列预装前应先检查零件上的数控粉线是否准确或重新划出结构安装线，标出理论线位置及折边方向，然后再安装其上面的结构。
b、“T”型直梁采用倒装法，要先在面板上划出腹板安装线再安装腹板，“T”型弯梁采用侧装法安装，装配完工后在腹板上划出辅助检验线，以检验“T”型材经焊接后的型线是否准确，并作为火工矫正线型的依据。
二氧化碳保护焊接规范和操作工艺作业指导书二氧化碳保护焊接规范和操作工艺作业指导书二氧化碳气体保护焊用的CO 2气体，大部分为工业副产品，经过压缩成液态装瓶供应。
在常温下标准瓶满瓶时，压力为5～7MPa(5 O～7 Okgf／cm2)。
低于1 MPa(1 0个表压力)时，不能继续使用。
焊接用的C02气体，一般技术标准规定的纯度为9 9％以上，使用时如果发现纯度偏低，应作提纯处理。
二氧化碳气体保护焊进行低碳钢和低合金钢焊接时，为保证焊缝具有较高的机械性能和防止气孔产生，必须采用含锰、硅等脱氧元素的合金钢焊丝，同时还应限制焊丝中的含碳量。
其中H08Mn 2SiA使用较多，主要用于低碳钢和低合金钢的焊接；H 04Mn 2SiTiA含碳量很低，而且含有0．2％～0．4％的钛元素，抗气孔能力强，用在对致密性要求高的焊缝上。
二氧化碳气体保护焊的规范参数包括电源极性、焊丝直径、电弧电压、焊接电流、气体流量、焊接速度、焊丝伸出长度、直流回路电感等。
(一)电源极性二氧化碳气体保护焊焊接一般材料时，采用直流反接；在进行高速焊接、堆焊和铸铁补焊时，应采用直流正接。
(二)焊丝直径二氧化碳气体保护焊的焊丝直径一般可根据表选择。
(三)电弧电压和焊接电流对于一定直径的焊丝来说，在二氧化碳气体保护焊中，采用较低的电弧电压，较小的焊接电流焊接时，焊丝熔化所形成的熔滴把母材和焊丝连接起来，呈短路状态称为短路过渡。
大多数二氧化碳气体保护焊工艺都采用短路过渡焊接。
当电弧电压较高、焊接电流较大时，熔滴呈小颗粒飞落称为颗粒过渡。
∮1．6或∮2．0mm的焊丝自动焊接中厚板时，常采用这种过渡。
∮3mm以上的焊丝应用较少。
∮O．6～∮1．2mm的焊丝主要采用短路过渡，随着焊丝直径的增加，飞溅颗粒的数量就相应增加。
当采用∮1．6mm的焊丝，仍保持短路过渡时，飞溅就会非常严重。
二氧化碳气体保护焊焊丝直径选用表(mm)母材厚度焊丝直径≤40．5～1．2>4 1．0～1．6焊接电流与电弧电压是关键的工艺参数。
分段焊接原则工艺编制：.校核：.审批：.本原则工艺对船体分段、上层建筑装焊各个环节的质量控制、建造要求等作原则阐述，以确保工程质量满足设计要求。
一. 生产前期准备1.1 生产设计生产前，分段、上层建筑图纸必须经过生产设计细化，配备：制作胎架图、样板表、零件图（板材、型材；并对是否冷加工加以区分）、平面板架图、拼版成型图、曲面板架图、框架图、元件成型图、分段制造工作图、分段总装图、各类套料图、零件清单、材料清单等配备齐全。
1.2 技术交流开工前，车间应与有关设计人员协调，落实解决生产施工中的图纸以及施工中可能预见的各种装焊工艺上的技术问题、质量控制点的控制办法，以保证产品的质量和生产的连续。
1.3 材料准备工程材料清单配备材料，并对材料的材质、数量、平整度等进行核对检查，避免偏差。
二. 制作要领2.1 预处理及制作加工准备2.1.1 钢板在下料切割前，应进行矫平等预加工处理，钢板矫平后不得出现折皱、翘曲等影响质量的现象，表面不应有明显的凸痕和其它损伤，必要时应进行局部整修或打磨、整平。
2.1.2 号料前应清除钢材表面油污、氧化皮等污物，并进行车间底漆预处理（板材预处理方由合同规定）。
2.1.3号料前应检查钢板的牌号、规格、质量，确认无误合格后，方可号料。
2.1.4号料所划的切割线必须正确清晰，号料尺寸偏差满足规范。
2.1.5各类钢结构部件的零件，应采用气割切割，并优先考虑数控切割和自动、半自动气割。
手工气割只能用于次要零件或切割后仍需边缘加工的零件。
2.1.6气割前应将料面上的浮锈及脏物清除干净，钢料应放平、垫稳，割缝下面应留有空隙。
2.1.7气割零件尺寸允许偏差应符合下列规定：2.1.7.1不同厚度板材拼接削斜要求根据船规的要求，不同厚度钢板进行焊接时，其厚度差大于3mm，则应将厚板的边缘削斜，使其均匀过渡（见图）。
如厚度差小于等于3mm，则不削斜。
A：无坡口要求（薄板）d ﹥3mm 时，则L ≧3d ，且Lmin ＝20mm 图1 无坡口B ：有坡口要求.d ﹥3mm 时，则 L ≧3d ，且Lmin ＝图2 坡口开在板厚差一侧d ﹥3mm 时，则 L ≧3d ，且Lmin ＝图3 坡口开在板厚差一侧 C: FCB 法接头参见图3d ﹥2mm 时，则L ≧6d ，且Lmin ＝30mm ，Lmax ＝Max （3d,45mm ）D: 垂直气电焊（CV ）对坡口削斜要求：与采用垂直气电焊焊接接头相交的对接接缝，如其拼接接头存在板厚差而削 斜，则应在现场对靠近垂直气电焊对接接缝坡口边缘100mm 范围内区域进行打 磨，使此局部削斜过渡的斜坡满足L ≧5d 。
船体焊接原则工艺规范1. 引言船体焊接是造船过程中不可或缺的一项工艺，它影响着船舶结构的强度和密封性能。
为了确保船体焊接工艺的质量和安全性，制定了一系列的工艺规范。
本文将介绍船体焊接原则工艺规范的主要内容和要求。
2. 焊接材料选择在进行船体焊接前，需要选择合适的焊接材料。
船体焊接常用的材料有钢材和铝合金。
材料的选择应根据船舶的设计要求、工作环境和预期的使用寿命来确定，确保焊接后的船体具备足够的强度和耐腐蚀性。
3. 焊接设备选择船体焊接需要使用到相应的焊接设备，例如电弧焊机、气体保护焊机等。
选择焊接设备时，应根据焊接材料的类型和厚度、焊接位置的限制等因素进行合理选择。
同时，还需要确保焊接设备的性能稳定、操作简单，以保证焊接工艺的可靠性和高效性。
4. 焊接工艺参数船体焊接的工艺参数包括焊接电流、电压、焊接速度、预热温度等。
这些参数的选择应根据焊接材料的特性和船体结构的要求来确定。
一般情况下，要求焊缝牢固、均匀且没有明显的缺陷，同时也要考虑到焊接工艺的经济性。
5. 焊接工艺控制为了确保船体焊接的质量，需要对焊接工艺进行严格的控制。
控制措施包括焊接操作规程的制定、焊接工艺指导书的编制、焊工的培训和评定等。
此外，还需进行焊接过程中的质量检查和测试，及时发现和解决可能存在的问题，以确保焊接质量达到预期标准。
6. 焊接缺陷检测焊接过程中可能出现的缺陷包括焊缝裂纹、气孔、夹渣等。
为了及时发现这些缺陷并采取相应的措施加以修复，需要进行焊接缺陷的检测。
常用的检测方法包括可视检查、超声波检测、射线检测等。
7. 焊接质量评定焊接质量的评定是确保船体焊接工艺规范有效实施的重要环节。
评定标准一般包括焊缝外观质量、焊接强度和密封性能等方面的要求。
通过对焊接质量的评定，可以判断焊接工艺是否合格，提出改进建议，并为船体的后续加工和验收提供依据。
8. 结论本文介绍了船体焊接原则工艺规范的主要内容和要求。
船体焊接作为造船过程中的重要工艺，影响着船舶的结构强度和密封性能。

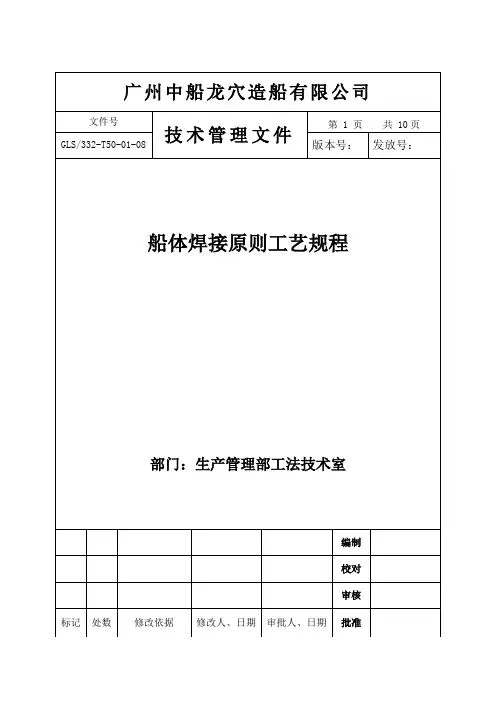

船体焊接原则工艺规程1 目的为了保证船舶建造焊接质量，明确船舶建造过程中的焊接材料、焊接方法、焊接过程控制等要求。
2 范围本规程规定了船体建造过程中船体焊接的焊前准备、人员、工艺要求、工艺过程和检验。
本规程适用于船体结构建造焊接，其它钢结构及铁舾件等焊接可参照执行。
3 规程引用文件CB/T 3802-1997 船体焊缝表面质量检验要求CB/Z39-1987 焊接材料的存放、检查和使用CB/T3190-1997 船体结构焊接坡口型式尺寸CB/T3761-1996 船体结构焊缝缺陷修补技术要求Q/GLSG1402001-2008 船舶工程质量控制标准4 人员4.1 凡是参与焊接工作的焊工必须持有船级社颁发的考试合格证上岗，并只能从事与其考试相应等级范围内的焊缝焊接。
4.2 当验船师或船东驻厂代表要求查阅焊工合格证时，均应出示证件。
5 基本原则5.1 本规程所提供焊接材料、焊接方法、焊接接头的坡口型式和尺寸等方面的内容，均应取得国内外船级社认可。
5.2 应用CO2气体保护半自动和自动焊、埋弧自动焊、垂直气电焊等各类高效焊接方法，应在产品相关工艺文件和施工图中加以明确。
5.3 焊接坡口型式及加工尺寸应按《船体结构焊接坡口型式尺寸》进行。
安装精度应符合《船舶工程质量控制标准》要求。
5.4 焊接材料的焙烘、保管及使用要求5.4.1 一般焊接材料的焙烘、保管及使用，按照CB/Z39-1987《焊接材料的存放、检查和使用》执行。
5.4.2 特殊焊接材料的焙烘、保管及使用，应编制专用工艺文件。
5.5 焊接方法、焊接材料、钢种等级的选用原则，见下表1：6 工艺要求6.1 焊前清理6.1.2 焊前清理要求：焊工必须对焊接坡口及坡口两侧各宽20mm 范围内，角焊缝在焊接宽度方向两侧各宽20mm内，清除氧化物，水份，油污等。
6.1.3 当焊缝清理后未能及时焊接并因气候或其他原因影响而积水，受潮、生锈时，在焊接前应重新清理。

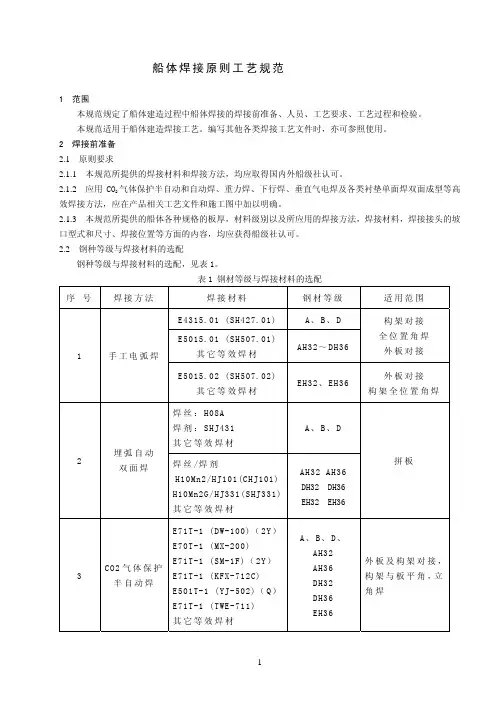

船体焊接原则工艺规范1 范围本规范规定了船体建造过程中船体焊接的焊接前准备、人员、工艺要求、工艺过程和检验。
本规范适用于船体建造焊接工艺。
编写其他各类焊接工艺文件时，亦可参照使用。
2 焊接前准备2.1 原则要求2.1.1 本规范所提供的焊接材料和焊接方法，均应取得国内外船级社认可。
2.1.2 应用CO2气体保护半自动和自动焊、重力焊、下行焊、垂直气电焊及各类衬垫单面焊双面成型等高效焊接方法，应在产品相关工艺文件和施工图中加以明确。
2.1.3 本规范所提供的船体各种规格的板厚，材料级别以及所应用的焊接方法，焊接材料，焊接接头的坡口型式和尺寸、焊接位置等方面的内容，均应获得船级社认可。
2.2 钢种等级与焊接材料的选配钢种等级与焊接材料的选配，见表1。
表1 钢材等级与焊接材料的选配序号焊接方法焊接材料钢材等级适用范围E4315.01 (SH427.01) A、B、DE5015.01 (SH507.01) 其它等效焊材AH32～DH36构架对接全位置角焊外板对接1 手工电弧焊E5015.02 (SH507.02) 其它等效焊材EH32、EH36外板对接构架全位置角焊焊丝：H08A焊剂：SHJ431其它等效焊材A、B、D2 埋弧自动双面焊焊丝/焊剂H10Mn2/HJ101(CHJ101)H10Mn2G/HJ331(SHJ331)其它等效焊材AH32 AH36DH32 DH36EH32 EH36拼板3 CO2气体保护半自动焊E71T-1 (DW-100)（2Y）E70T-1 (MX-200)E71T-1 (SM-1F)（2Y）E71T-1 (KFX-712C)E501T-1 (YJ-502)（Q）E71T-1 (TWE-711)其它等效焊材A、B、D、AH32AH36DH32DH36EH36外板及构架对接，构架与板平角，立角焊表1（续）钢材等级与焊接材料的选配序号焊接方法焊接材料钢材等级适用范围4 CO2气体保护单面焊焊丝：E71T-1 (TWE-711)E71T-1 (KFX-712C)衬垫：TC-1JN-4其它等效焊材A、B、D、AH32 AH36DH32 DH36EH32、E36中、大组立板材对接及总组立中合拢对接缝5 手工衬垫单面焊焊条：E5015.01(SH507.01)衬垫：JN-1其它等效焊材A、B、DAH32 AH36DH32 DH36中、大、总组立中板材对接及合拢对接缝E4313 (CJ421FeZ)其它等效焊材A、B、D6 高效铁粉重力焊E5024 (CJ501FeZ)其它等效焊材AH32 AH36DH32 DH36中、大组立中的构件平角焊缝7 手工下行焊E5015 (CJ507Fe)其它等效焊材A、B、DAH32 DH32船体构件合拢垂直角焊缝焊丝:EG70T-2 (DWS-43G)衬垫:KL-4GT其它等效焊材A、 BAH32、AH36DH32、DH368 垂直气电焊焊丝:EG70T-2 (DWS-43G)衬垫:JN-10其它等效焊材A、B、DAH32 DH32AH36 DH36总组立合拢旁板，纵、横舱壁的垂直对接焊9 FCB三丝埋弧自动单面焊焊丝：Y-A表面焊剂：NSH-50底面焊剂：NSH-IR其它等效焊材A、B、DAH32 DH32AH36 DH36平面分段流水线中板材的对接焊2.3 典型结构用焊接材料和焊接方法的规定：2.3.1 当采用手工电弧焊接时，下列结构的焊接必须选用低氢型焊条焊接。
