塑胶和喷涂的色差标准

涂装测试品的检查及判定方法
1.涂装测试品需检查的不良类别：
刮伤：表面被物体划过，并留有一定的迹印，并对产品造成伤害。

杂质：附着在产品表面的异物，不易擦去。

掉漆：油漆脱掉主体本身。

异常点：不能轻易的去除，涂料本身不一色的点。

流漆：由于涂料本身没干的时候，在产品表面流动产生的痕迹。

油印：因素材表面有污渍，可以在产品表面形成一些很不平整，邹折的区域。

云雾状：似雾一样的表面现象。

（模糊）
雾底材：喷涂后仍可看到素材本身的颜色，主要是喷涂厚度不够产生。

2.涂装测试品的判定方法：
①涂装产品检查方法：
A级面：用户经常看到的区域：一般指产品的正前方和正方。

（要求最严）
B级面：用户容易看到的区域，一般指产品的两侧及后侧。

（要求次之）
C级面：用户一般看不到的区域，一般指产品的底部和其它部位。

（不作要求）
②检验条件
检验应有时间和距离要求
光源要求及目视要求
60W的日光灯，距离产品表面30-45公分距离，裸示或矫正后的视力要求5.0以上,两个(正反)45度视角。

塑胶和喷涂的色差标准 Revised by BLUE on the afternoon of December 12,2020.塑胶和喷涂的色差标准版权声明：转载时请以超链接形式标明文章原始出处和作者信息及本声明如何判定产品的色差, 那些色差会影响客户购买即色差，CA（Area）值用来衡量图像的色差水平，这个值越低说明品质越好。

：可以忽略，肉眼难以辨认出；：很低，只有受过长期专业训练的人才能勉强发现；：中等，高倍率输出时时常看到；大于：严重，高倍率输出时非常明显。

由仪器测量的颜色座标系计算色宽容度和色差之业界标准(本标准已获准用於美国国防部)简介本标准最初是许多独立发行的色差的仪器评估方法合并的结果.正如在1979年修订的,它包括四个可用仪器测得颜色标量值的颜色空间,其中很多内容业已废弃, 不同色标值下的色差可由十个方程计算得出.根据现代颜色测量技术,仪器,校正标准和方法,测量程序只有很少的意义.1993年出版的修订版删去了这些章节,并把颜色空间和成熟的色差方程,限定为三个广泛应用於烤漆和相关涂装工业的方程.本次修订又增加了两个新的色宽容度方程,并为历史意义从1993年版本的色差方程中提出了两个列入附件中.Hunter的LH, aH ,bH和FMC-2色差方程不再推荐.这次修订也使本标准的地位从方法过度到业界标准.1.范围本业界标准包括了两个不透明样本间,如烤漆板,不透明塑胶,纺织品样本等的,色宽容度和微小色差的计算.它基於采用日光光源的用仪器测量的颜色座标系.考虑到所测样本可能是同色异谱,通过视觉相似的颜色占有不同的光谱曲线,所以业界标准D4086用於证明仪器测量的结果.由这些程序测定的容差和差值根据 CIE1976CIELAB 对立颜色空间中近似一致的颜色感觉表达,如CMC的容度单位,CIE-94的容度单位, 由DIN6167给出的DIN99色差公式,或新的CIEDE2000色差单位.基於Hunter的LH, aH ,bH相反颜色空间的色差,或Friele-MacAdam-Chickering(FMC-2)颜色空间的色差,不再推荐用於工业标准.为了产品的规范,买方和卖方应就样品和参考样之间容许的色差以及计算色宽容度的程序达成一致.每种材料和每次使用的测试条件都需要明确的色宽容度,因为其他外观因素(例如样本的相近,光泽,质地)可能影响测量色差数据之间的相关性和商业接受性.本标准没有声称包含所有安全因素,即便要,也须结合它的使用.本标准使用者有责任建立合适的安全和健康条件并注意适当的调整使用需求.2.参考文件ASTM标准(略)其他标准(略)3.术语在E284中的术语和定义可用於此标准.本标准特有术语的定义3.2.1比色分光计n---分光计,它包含一个色散元件(例如棱镜,光栅,干涉过滤器,可调的或不连续的系列单色光源),通常有能力输出色度数据(如三刺激值,推导的颜色座标或表面品质系数).另外,比色分光计也可以根据色度数据的来源报告潜在的光谱数据.色宽容度方程,n---由可接受性评估得到的一个数学表达式,它基於颜色空间座标系扭曲了该颜色空间的度量,关於一个参考颜色,为了使单个光泽通过.4.标准摘要参考样与测试样本间的颜色差异由基於光谱或过滤器的色度计测量得来.据标准E308,从光谱仪器上读出的反射系数可经计算转化为颜色等级量,这些颜色等级量也可以从带自动计算的光谱仪器上直接读出.色差的单位是从这些颜色等级量中计算出来的,并近似等於参考和测试样间可察觉的色差.5.意义和应用原始的基於X,Y,Z三刺激值和色品座标系x,y的CIE颜色标量并不是真正一致的.每个基於CIE值的后续颜色标量都有用於提供某种原始的基於X,Y,Z三刺激值和色品座标系x,y的CIE颜色标量并不是真正一致的.每个基於CIE值的后续颜色标量都有用於提供某种程度上的一致性的额外因素,这样在不同颜色区域埾的色差将更有可比性.另一方面,由不同颜色标量体系计算的相同样品的色差不可能一致.为避免混乱,样品的色差或相关的容差只有在它们从同一个颜色标量体系中得到时才可比较. 在所有颜色样本中,没有简单的因素可被用於从一个差值或容差单位体系到另一个体系间精确地转换色差和色宽容度.为了标准的一致,CIE在1976年推荐使用两套颜色公制.CIELAB公制以及与其关联的色差方程在涂料,塑胶,纺织物和相关工业中得到了广泛认可.同时,它没有完全取代Hunter的LH aH bH和FMC-2标准.这两个等级标准的表现相对於有经验的视觉来说,太不足了.相比最近的基於CIELAB调整优化的色宽容度方程,它们不再被推荐了. 因此,包括附件中的两个老的标准,在本标准中只有历史意义.预期将来在修改本业界标准时,附件也会被同时删除.CIELAB公制,就其本身,在本业界标准中也不被推荐去描述小的,中等的色差(差值少於ΔE*ab单位).四个最新定义的方程,这里有文件证明的,高度推荐用於0到ΔE*ab单位范围内的色差.色宽容度方程的使用者发现,在每个体系中,总合三个色差元素向量组成一个单独的标量值,可以有效的判定样本颜色是否在一个标准指定的色宽容度内.然而,为了控制产品的颜色,可能不仅要知道偏离标准的量,而且要知道偏离的方向.可以通过例出三个由仪器决定的色差元素来得到关於少量色差偏离方向的信息.在基於仪器测量值选择色宽容度时,因该小心地与关於颜色、光亮度差异的可接受性的视觉评估和用惯例D1729 得到的饱和度相关.三个这里给出的宽容度方程已被广泛的验证,验证的对象包括纺织品和塑胶,显示出与视觉评估一致并在视觉判断的实验不确定性之内.这就是说,方程本身错误分类色差的苹率不再超过最有经验的颜色匹配师.当色差方程和色宽容度方程按例用於多种不同的光源时,为了产品在日光下使用,他们已被推导或最优化,或二者都有.在其他光源下的计算结果,可能不具有与视觉判断好的相关性.不在日光下应用宽容度方程将需要在体节性水平上的视觉构造如标准D4086.6. 色差和色宽容度的描述:CIE1931和1964的颜色空间----不透明样本的日光颜色由颜色空间中的点表示,该空间由三个互相垂直的轴表示,三个轴分别为代表光亮度的Y座标和色品座标x和y,其中:X,Y和Z是1931年或1964年CIE标准观察者的三刺激值,它们遵守照明标准D65或其他日光相.这些标度没有提供可感知的统一颜色空间.结果是色差很少从x,y和Y的差异中直接计算出来.1976年CIE统一颜色空间L* a* b*和色差方程.这是一个接近统一的颜色空间,它基於三刺激值的非线性扩展.它提供差异以产生三个相反的轴,这三个轴分别近似於黑色--白色,红色--绿色和黄色--蓝色的视觉感觉.它在直角座标系上绘图产生, L*,a*,b*值的计算如下:ΔE*ab=(ΔL*2+Δa*2+Δb*2)1/2式中,三刺激值Xn,Yn,Zn定义了名义上的白目标色刺激的颜色.通常,白目标色刺激由一个CIE标准光源的光谱辐射功率给出,例如,C,D65光源或其它日光相,由良好的反射扩散体反射入观察者的眼内.在这些条件下,Xn,Yn,Zn是标准光源在Yn等於100时的三刺激值.根据L*,a*,b*得到的两种颜色的总色差ΔE*ab如下计算:ΔE*ab=(ΔL*2+Δa*2+Δb*2)1/2注意,所定义的颜色空间叫CIE1976 L*a*b*颜色空间并且色差方程是CIE1976 L*a*b*色差公式.推荐使用缩写CIELAB(所有单词的首字母).1976年CIE公制(L*a*b*)在一个或多个X/Xn,Y/Yn,Z/Zn的比值小於时没有适当的收敛於零.在计算L*时, 如果正常公式用於Y/Yn的值大於,那灱当Y/Yn的值小於时原公式也许仍然可用.下述修正公式用於Y/Yn等於或小於时:在计算a*和b*时,如果X/Xn,Y/Yn,Z/Zn都小於0,008856,可用以下修正方程代替正式方程:ΔE*ab的量没有指出差异的特性因为它没有指出关於颜色,色度和光亮度差异的相对量和方向.色差的方向由元素"L*,"a*和" b*的量和代数符号表示:其中,L*s,a* s,和b* s代表参考或标准. 色差的方向由元素"L*,"a*和" b*的量和代数符号表示:其中,L*s,a* s,和b* s代表参考或标准. L*B,a* B,b* B代表测量样品或测量批.元素"L*,"a*和" b*的符号大致有如下意思:+"L*=明亮的-"L*=较暗的+"a*=较红的 (少绿的)-"a*=较绿的 (少红的)+" b*=较黄的 (少蓝的)-" b*=较蓝的 (少黄的)为了判断两种颜色色差的方向,可以计算它们的CIE1976公制颜色角hab和CIE1976公制色度C*ab,公式如下:除了非常深的颜色外,测试样品和参考样品间的颜色角hab差异可与视觉可察觉的颜色差异联系起来.同样的,色度差值ΔC*ab (batch-standard) 可与视觉可察觉的色度差异联系起来.为了判断两种颜色间的不同光亮度,色度和颜色对总色差的贡献,可用CIE1976公制色差来计算ΔH*ab,公式如下:其中, ΔΔ包含的项目显示了光亮度差异ΔL*,色度差异ΔC*ab和颜色差异ΔH*ab 对总色差ΔE*ab的相对贡献.这种计算公制色差的方法没有包含关於色差符号(正或负)的信息,对於接近中性轴的一对颜色的判断可能不稳定.一个可改正这两种问题的选择性方法已被提出:CMC色宽容度方程:--The Colour Measuremant Committee of Society of Dyers and Colourists英联邦染色师与配色师颜色测量委员会在英国J&P涂装线公司承担了改进JPC79公差方程结果的任务.它是CIELAB方程和当地最优的处於标准位置的产生了FMC-I的方程的结合.它更注重光亮度,色度和颜色改变引起的直接知觉,取代了老的注重光亮度,红绿和黄蓝色的方程. 它的目的是用作单个色泽的判断方程.现在不需用感觉元素去分解原方程—CIELAB模型中的元素已经那样做了.图1显示了CIELAB的色度板(a*, b*),有大量的CMC椭球画在板上.这个图形清楚地显示了椭球区域随CIELAB公制色度L*ab的增加和改变CIELAB公差颜色角而带来的改变. CMC元素和单个宽容度如下计算:参数(l,c)是系统偏差或参数效应如质地和样本差别的补偿.最普通的值是(2:1),用於纺织品和通过成型模仿纺织材料的塑料.这就意味着光亮度的差异占到色度和色调差异重要性的一半.值(1:1)通常代表一个仅仅能感觉到的差异,用於需要非常严格的容差或具有光泽的表面.对於不光滑的,无规粗糙的,有适度质地的,可用(1:1)到(2:1)之间的中间值.而值:1)最经常被报道.参数cf是一个商业参数,用於调整容差区域的总量,而接受或拒绝的决定也可以以色宽容度的单位量为基础.颜色依赖函数定义如下:所有的角由角度给出,但通常需要转换成弧度,以便在数字电脑上处理.CIE94色宽容度方程,这个色宽容度方程的发展是由CMC色宽容度方程的成功促进的,它主要从汽车钢板烤漆的目视观察得来.正如CMC方程,它基於 CIELAB颜色公制并用CIELAB颜色空间里的标准位置推导出一系列解析函数修正标准周围区域的CIELAB颜色空间.它的额外函数比CMC中的方程要简单得多.CIE94的色宽容度计算如下:不像其它早先的色差方程,CIE94是由一系列良好定义的条件得来的,在这些条件下方程将提供最佳结果,而偏离这些条件将导致与目视评估的色差显着不同.这些测试条件由表1给出:表1 CIE94色宽容度方程的基本条件特性要求照明 D65光源样品照明度 1000lx观测正常颜色视觉背景统一中性灰色监视模式目标样品尺寸 >4°对象视角样品分离最小可能色差大小 0到5个CIELAB单位样品结构视觉均一参数kL ,kC ,kH是可被用於补偿质地和其它样本表达效果的参变因素,同时kv基於工业偏差调整色宽容度量的大小.参数SL,SC,SH用於表现CIELAB颜色空间的局部变形,基於那个空间中的标准样本位置.它用下述方程计算:DIN99色差方程—由Rohner和Rich发表於1996年的论文促进了德国标准协会更进一步发展和标准化一个改良的翻译作为新的色差公式,一个用 CIELAB的对数座标系而不是用CMC和CIE94的线性和双曲线函数的球状颜色空间模型.该方程由DIN6167标准推导和证明.它提供了一个经轴旋转和对数扩张的新轴去与CIE94色宽-------------------------------------------------------------------------------塑胶产品表面通用标准根据欧洲的标准，塑胶产品的色差标准是：与色卡比较相差1ΔE~ΔE,与客供样板比较相关ΔE,因为一般情况下客供样板如果也作颜色参照样，则客人会对其提供的样板作出要求，与色卡比较相差在ΔE内。

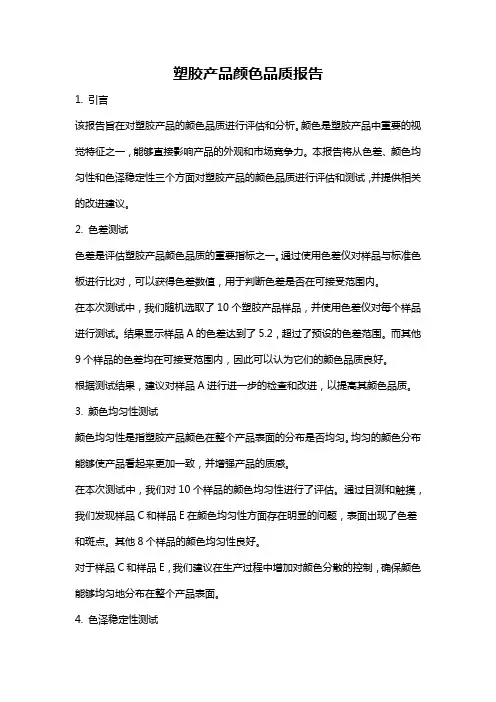

塑胶产品颜色品质报告1. 引言该报告旨在对塑胶产品的颜色品质进行评估和分析。

颜色是塑胶产品中重要的视觉特征之一，能够直接影响产品的外观和市场竞争力。

本报告将从色差、颜色均匀性和色泽稳定性三个方面对塑胶产品的颜色品质进行评估和测试，并提供相关的改进建议。

2. 色差测试色差是评估塑胶产品颜色品质的重要指标之一。

通过使用色差仪对样品与标准色板进行比对，可以获得色差数值，用于判断色差是否在可接受范围内。

在本次测试中，我们随机选取了10个塑胶产品样品，并使用色差仪对每个样品进行测试。

结果显示样品A的色差达到了5.2，超过了预设的色差范围。

而其他9个样品的色差均在可接受范围内，因此可以认为它们的颜色品质良好。

根据测试结果，建议对样品A进行进一步的检查和改进，以提高其颜色品质。

3. 颜色均匀性测试颜色均匀性是指塑胶产品颜色在整个产品表面的分布是否均匀。

均匀的颜色分布能够使产品看起来更加一致，并增强产品的质感。

在本次测试中，我们对10个样品的颜色均匀性进行了评估。

通过目测和触摸，我们发现样品C和样品E在颜色均匀性方面存在明显的问题，表面出现了色差和斑点。

其他8个样品的颜色均匀性良好。

对于样品C和样品E，我们建议在生产过程中增加对颜色分散的控制，确保颜色能够均匀地分布在整个产品表面。

4. 色泽稳定性测试色泽稳定性是指塑胶产品颜色在不同环境条件下是否能够保持稳定。

由于塑胶产品可能接触到不同的温度、湿度和化学物质，因此良好的色泽稳定性能够确保产品在使用过程中不出现变色或退色现象。

在本次测试中，我们对10个样品的色泽稳定性进行了评估。

将样品暴露在高温、低温、湿度和紫外线辐射等不同环境下，观察样品的颜色变化情况。

结果显示，样品B和样品J在高温环境下颜色出现了明显的变化，而其他8个样品在各种环境下保持了颜色的稳定性。

对于样品B和样品J，建议在产品设计和材料选择方面考虑温度的影响，选择具有较好耐高温性能的材料，以提高产品的色泽稳定性。

上海鸿通上海鸿通减震器有限公司塑料件喷漆检验指导标准书1.目的：为确保公司之品质合乎本公司之规格需求，降低制程品质之不良率，特拟订本检验规范作为检验之标准依据，对零件、半成品之进料品质予以检验，以确保品质。

2.范围：凡本公司制造塑料零件均属之，针对所检验项目之品质予以迅速判定允收批退。

3.定义3.1不良缺陷定义点缺陷具有点形状的缺陷，测量尺寸时以其最大直径为准。

阴影在喷漆件或塑料件表面出现的颜色较周围暗的区域。

桔纹在喷漆件或电镀件表面出现大面积细小的像桔子皮形状的起伏不平。

露底材在喷漆件表面出现局部的油漆层过薄而露出基体颜色的现象。

鱼眼由于溶剂挥发速度不适而造成在喷漆件表面有凹陷或小坑。

毛絮油漆内本身带有的，或油漆未干燥时落在油漆表面而形成的纤维状毛絮。

色差产品表面呈现出与标准样品（客户承认样品）的颜色的差异，称为色差。

多胶点因模具反面的损伤而造成局部细小的塑料凸起。

缩水当塑料熔体通过一个叫薄的截面后，其压力损失很大，很难继续保持很高的压力来填充在较厚截面而形成的凹坑。

亮斑对于非光面的塑料件，由于厚壁不均匀，在厚壁突变处产生的局部发亮现象。

有感划伤由于硬物摩擦而造成的产品表面有深度划痕。

无感划伤没有深度的划伤。

毛边由于注塑参数或模具的原因，造成的塑料件边缘或分型面处产生的塑料废边。

熔接线塑料熔体在型腔中流动时，遇到阻碍物（型芯等物体）时，熔体在绕过阻碍物后不能很好的融合，于是在塑料件的表面形成一条明显的线，叫熔接线。

弯曲塑料件因内应力而造成的平面变形。

顶白/顶凸由于塑料的包紧力大，顶杆区域受到前大的顶出力所产生的白印或凸起。

缺料因注射压力不足或模腔内派器不良等原因，使融熔树脂无法到达模腔内的某一角落而造成射料不足现象。

银纹在塑料件的表面沿树脂流动方向所呈现的银白色条纹。

冲水纹产品表面以浇口为中心而呈现吹的年轮状条纹。

烧焦在塑料件表面出现的局部的塑料焦化发黑拖花因注射压力过大或型腔不平滑，脱模时所造成边缘的擦伤。

海鸿通减震器有限公司塑料件喷漆检验指导标准书1. 目的：为确保公司之品质合乎本公司之规格需求，降低制程品质之不良率，特拟订本检验规范作为检验之标准依据，对零件、半成品之进料品质予以检验，以确保品质。

2. 范围：凡本公司制造塑料零件均属之，针对所检验项目之品质予以迅速判定允收批退。

3. 定义3.1不良缺陷定义点缺陷具有点形状的缺陷，测量尺寸时以其最大直径为准。

在喷漆件或塑料件表面出现的颜色较周围暗的区域。

在喷漆件或电镀件表面出现大面积细小的像桔子皮形状的起伏不平。

露底材在喷漆件表面出现局部的油漆层过薄而露出基体颜色的现象。

鱼眼由于溶剂挥发速度不适而造成在喷漆件表面有凹陷或小坑。

毛絮油漆内本身带有的，或油漆未干燥时落在油漆表面而形成的纤维状毛絮。

色差产品表面呈现出与标准样品（客户承认样品）的颜色的差异，称为色差。

多胶点因模具反面的损伤而造成局部细小的塑料凸起。

缩水当塑料熔体通过一个叫薄的截面后，其压力损失很大, 很难继续保持很高的压力来填充在较厚截面而形成的凹坑。

亮斑对于非光面的塑料件，由于厚壁不均匀，在厚壁突变处产生的局部发亮现象。

有感划伤由于硬物摩擦而造成的产品表面有深度划痕。

无感划伤没有深度的划伤。

毛边由于注塑参数或模具的原因，造成的塑料件边缘或分型面处产生的塑料废边。

熔接线塑料熔体在型腔中流动时，遇到阻碍物（型芯等物体）时，熔体在绕过阻碍物后不能很好的融合，于是在塑料件的表面形成条明显的线，叫熔接线。

弯曲塑料件因内应力而造成的平面变形。

顶白/顶凸由于塑料的包紧力大，顶杆区域受到前大的顶出力所产生的白印或凸起。

缺料因注射压力不足或模腔内派器不良等原因，使融熔树脂无法到达模腔内的某一角落而造成射料不足现象。

在塑料件的表面沿树脂流动方向所呈现的银白色条纹。

冲水纹产品表面以浇口为中心而呈现吹的年轮状条纹。

在塑料件表面出现的局部的塑料焦化发黑因注射压力过大或型腔不平滑，脱模时所造成边缘的擦伤。

橡胶件由于环境老化而产品表面上有裂纹。

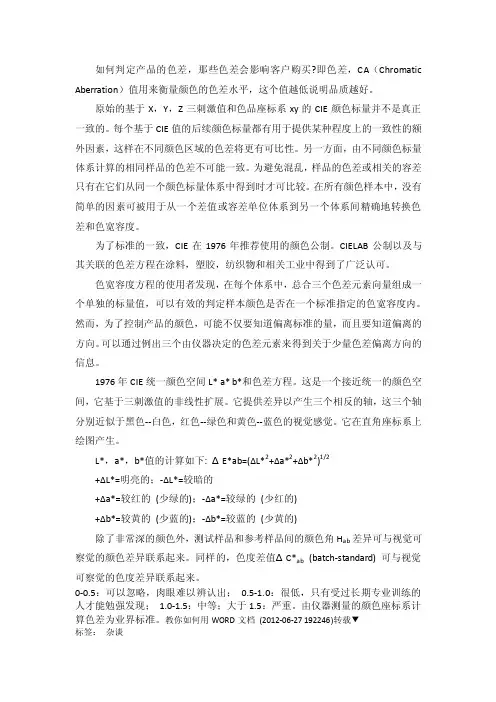

如何判定产品的色差，那些色差会影响客户购买?即色差，CA（Chromatic Aberration）值用来衡量颜色的色差水平，这个值越低说明品质越好。

原始的基于X，Y，Z三刺激值和色品座标系xy的CIE颜色标量并不是真正一致的。

每个基于CIE值的后续颜色标量都有用于提供某种程度上的一致性的额外因素，这样在不同颜色区域的色差将更有可比性。

另一方面，由不同颜色标量体系计算的相同样品的色差不可能一致。

为避免混乱，样品的色差或相关的容差只有在它们从同一个颜色标量体系中得到时才可比较。

在所有颜色样本中，没有简单的因素可被用于从一个差值或容差单位体系到另一个体系间精确地转换色差和色宽容度。

为了标准的一致，CIE在1976年推荐使用的颜色公制。

CIELAB公制以及与其关联的色差方程在涂料，塑胶，纺织物和相关工业中得到了广泛认可。

色宽容度方程的使用者发现，在每个体系中，总合三个色差元素向量组成一个单独的标量值，可以有效的判定样本颜色是否在一个标准指定的色宽容度内。

然而，为了控制产品的颜色，可能不仅要知道偏离标准的量，而且要知道偏离的方向。

可以通过例出三个由仪器决定的色差元素来得到关于少量色差偏离方向的信息。

1976年CIE统一颜色空间L* a* b*和色差方程。

这是一个接近统一的颜色空间，它基于三刺激值的非线性扩展。

它提供差异以产生三个相反的轴，这三个轴分别近似于黑色--白色，红色--绿色和黄色--蓝色的视觉感觉。

它在直角座标系上绘图产生。

L*，a*，b*值的计算如下: ΔE*ab=(ΔL*2+Δa*2+Δb*2)1/2+ΔL*=明亮的；-ΔL*=较暗的+Δa*=较红的(少绿的)；-Δa*=较绿的(少红的)+Δb*=较黄的(少蓝的)；-Δb*=较蓝的(少黄的)除了非常深的颜色外，测试样品和参考样品间的颜色角H ab差异可与视觉可察觉的颜色差异联系起来。

同样的，色度差值ΔC*ab(batch-standard) 可与视觉可察觉的色度差异联系起来。
