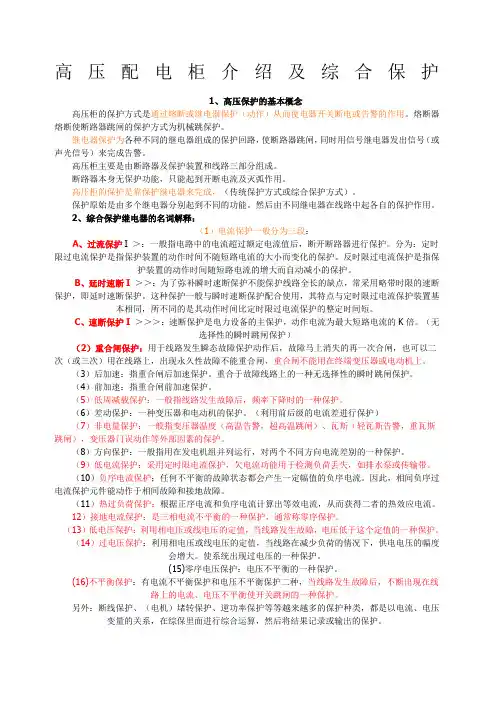

高压配电柜介绍及综合保护1、高压保护的基本概念高压柜的保护方式是通过熔断或继电器保护（动作）从而使电器开关断电或告警的作用。

熔断器熔断使断路器跳闸的保护方式为机械跳保护。

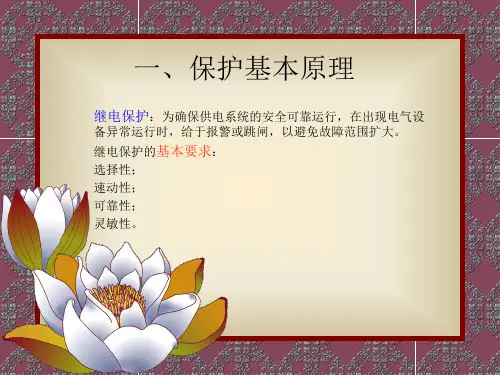

继电器保护为各种不同的继电器组成的保护回路，使断路器跳闸，同时用信号继电器发出信号（或声光信号）来完成告警。

高压柜主要是由断路器及保护装置和线路三部分组成。

断路器本身无保护功能，只能起到开断电流及灭弧作用。

高压柜的保护是靠保护继电器来完成，（传统保护方式或综合保护方式）。

保护原始是由多个继电器分别起到不同的功能。

然后由不同继电器在线路中起各自的保护作用。

2、综合保护继电器的名词解释：（1）电流保护一般分为三段：A、过流保护I＞：一般指电路中的电流超过额定电流值后，断开断路器进行保护。

分为：定时限过电流保护是指保护装置的动作时间不随短路电流的大小而变化的保护。

反时限过电流保护是指保护装置的动作时间随短路电流的增大而自动减小的保护。

B、延时速断I＞＞：为了弥补瞬时速断保护不能保护线路全长的缺点，常采用略带时限的速断保护，即延时速断保护。

这种保护一般与瞬时速断保护配合使用，其特点与定时限过电流保护装置基本相同，所不同的是其动作时间比定时限过电流保护的整定时间短。

C、速断保护I＞＞＞：速断保护是电力设备的主保护，动作电流为最大短路电流的K倍。

（无选择性的瞬时跳闸保护）（2）重合闸保护：用于线路发生瞬态故障保护动作后，故障马上消失的再一次合闸，也可以二次（或三次）用在线路上，出现永久性故障不能重合闸，重合闸不能用在终端变压器或电动机上。

（3）后加速：指重合闸后加速保护。

重合于故障线路上的一种无选择性的瞬时跳闸保护。

（4）前加速：指重合闸前加速保护。

（5）低周减载保护：一般指线路发生故障后，频率下降时的一种保护。

（6）差动保护：一种变压器和电动机的保护。

（利用前后级的电流差进行保护）（7）非电量保护：一般指变压器温度（高温告警，超高温跳闸）、瓦斯（轻瓦斯告警，重瓦斯跳闸），变压器门误动作等外部因素的保护。

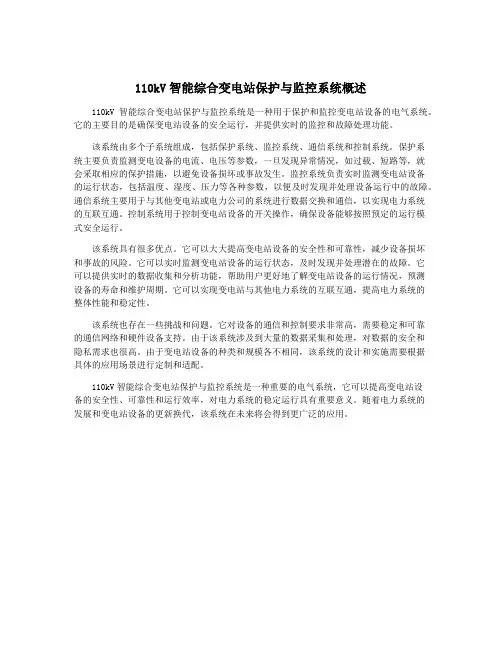

110kV智能综合变电站保护与监控系统概述110kV智能综合变电站保护与监控系统是一种用于保护和监控变电站设备的电气系统。

它的主要目的是确保变电站设备的安全运行，并提供实时的监控和故障处理功能。

该系统由多个子系统组成，包括保护系统、监控系统、通信系统和控制系统。

保护系统主要负责监测变电设备的电流、电压等参数，一旦发现异常情况，如过载、短路等，就会采取相应的保护措施，以避免设备损坏或事故发生。

监控系统负责实时监测变电站设备的运行状态，包括温度、湿度、压力等各种参数，以便及时发现并处理设备运行中的故障。

通信系统主要用于与其他变电站或电力公司的系统进行数据交换和通信，以实现电力系统的互联互通。

控制系统用于控制变电站设备的开关操作，确保设备能够按照预定的运行模式安全运行。

该系统具有很多优点。

它可以大大提高变电站设备的安全性和可靠性，减少设备损坏和事故的风险。

它可以实时监测变电站设备的运行状态，及时发现并处理潜在的故障。

它可以提供实时的数据收集和分析功能，帮助用户更好地了解变电站设备的运行情况，预测设备的寿命和维护周期。

它可以实现变电站与其他电力系统的互联互通，提高电力系统的整体性能和稳定性。

该系统也存在一些挑战和问题。

它对设备的通信和控制要求非常高，需要稳定和可靠的通信网络和硬件设备支持。

由于该系统涉及到大量的数据采集和处理，对数据的安全和隐私需求也很高。

由于变电站设备的种类和规模各不相同，该系统的设计和实施需要根据具体的应用场景进行定制和适配。

110kV智能综合变电站保护与监控系统是一种重要的电气系统，它可以提高变电站设备的安全性、可靠性和运行效率，对电力系统的稳定运行具有重要意义。

随着电力系统的发展和变电站设备的更新换代，该系统在未来将会得到更广泛的应用。

高压配电柜介绍及综合保护1、高压保护的基本概念高压柜的保护方式是通过熔断或继电器保护（动作）从而使电器开关断电或告警的作用。

熔断器熔断使断路器跳闸的保护方式为机械跳保护。

继电器保护为各种不同的继电器组成的保护回路，使断路器跳闸，同时用信号继电器发出信号（或声光信号）来完成告警。

高压柜主要是由断路器及保护装置和线路三部分组成。

断路器本身无保护功能，只能起到开断电流及灭弧作用。

高压柜的保护是靠保护继电器来完成，（传统保护方式或综合保护方式）。

保护原始是由多个继电器分别起到不同的功能。

然后由不同继电器在线路中起各自的保护作用。

2、综合保护继电器的名词解释：（1）电流保护一般分为三段：A、过流保护I ＞：一般指电路中的电流超过额定电流值后，断开断路器进行保护。

分为：定时限过电流保护是指保护装置的动作时间不随短路电流的大小而变化的保护。

反时限过电流保护是指保护装置的动作时间随短路电流的增大而自动减小的保护。

B、延时速断I ＞＞：为了弥补瞬时速断保护不能保护线路全长的缺点，常采用略带时限的速断保护，即延时速断保护。

这种保护一般与瞬时速断保护配合使用，其特点与定时限过电流保护装置基本相同，所不同的是其动作时间比定时限过电流保护的整定时间短。

C、速断保护I ＞＞＞：速断保护是电力设备的主保护，动作电流为最大短路电流的K倍。

（无选择性的瞬时跳闸保护）（2）重合闸保护：用于线路发生瞬态故障保护动作后，故障马上消失的再一次合闸，也可以二次（或三次）用在线路上，出现永久性故障不能重合闸，重合闸不能用在终端变压器或电动机上。

（3）后加速：指重合闸后加速保护。

重合于故障线路上的一种无选择性的瞬时跳闸保护。

（4）前加速：指重合闸前加速保护。

（5）低周减载保护：一般指线路发生故障后，频率下降时的一种保护。

（6）差动保护：一种变压器和电动机的保护。

（利用前后级的电流差进行保护）（7）非电量保护：一般指变压器温度（高温告警，超高温跳闸）、瓦斯（轻瓦斯告警，重瓦斯跳闸），变压器门误动作等外部因素的保护。

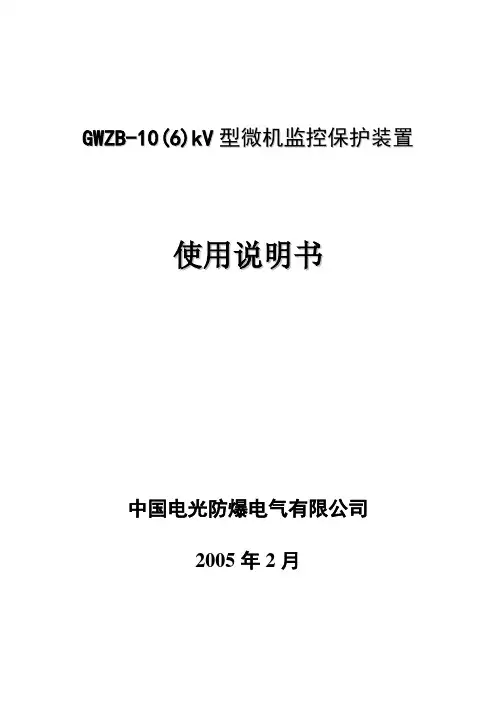

G W Z B-10(6)k V型微机监控保护装置使用说明书中国电光防爆电气有限公司2005年2月前言欢迎使用GWZB-10(6)kV矿用隔爆型智能化高压开关。

本说明书介绍了该开关的特点和先进性，以及应用范围、安装接线、操作维护等内容。

对本开关的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。

对于保护装置GWZB-10(6)kV一些重要操作，如定值修改等，均设有授权密码，请用户注意。

如不按本说明书的要求进行操作，则有可能造成不良后果。

对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。

1用途和适用范围1.1 防爆型式及防爆标志防爆型式：一般兼矿用本质安全型防爆标志：[Exib]I1.2矿用隔爆兼本安型智能化真空高压开关的主要特点矿用隔爆兼本安型智能化真空高压开关用于煤矿井下，交流50Hz，额定电压为10kV、6kV、3.3kV，额定电流0至630A三相中性点不接地的供电系统中。

当供电电路中出现过载、短路、断相、不平衡、接地、失压、过压时能自动切断电源，同时近端出口短路采用大电流无压释放保护电路。

GWZB-10(6)kV型微机监控保护装置是开关设备中的一个部分，装置采用单片机技术，性能可靠，动作准确，可替代传统各型模拟保护器和数码管显示的保护装置。

1.3 GWZB-10(6)kV型微机监控保护装置的主要特点GWZB-10(6)kV型微机监控保护装置（简称GWZB-10）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在3300V及以上电网中。

本装置以32位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。

采用多种抗干扰措施，使装置具有极高的抗干扰能力。

在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC127V。

在用户介面上，采用大屏幕蓝色液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。

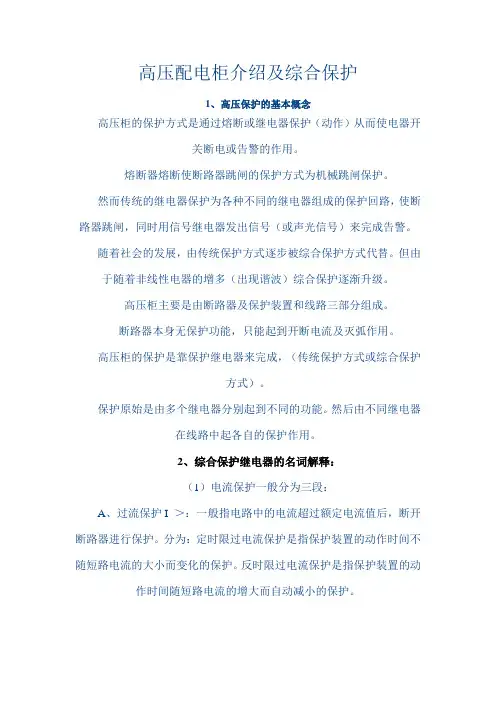

高压配电柜介绍及综合保护1、高压保护的基本概念高压柜的保护方式是通过熔断或继电器保护（动作）从而使电器开关断电或告警的作用。

熔断器熔断使断路器跳闸的保护方式为机械跳闸保护。

然而传统的继电器保护为各种不同的继电器组成的保护回路，使断路器跳闸，同时用信号继电器发出信号（或声光信号）来完成告警。

随着社会的发展，由传统保护方式逐步被综合保护方式代替。

但由于随着非线性电器的增多（出现谐波）综合保护逐渐升级。

高压柜主要是由断路器及保护装置和线路三部分组成。

断路器本身无保护功能，只能起到开断电流及灭弧作用。

高压柜的保护是靠保护继电器来完成，（传统保护方式或综合保护方式）。

保护原始是由多个继电器分别起到不同的功能。

然后由不同继电器在线路中起各自的保护作用。

2、综合保护继电器的名词解释：（1）电流保护一般分为三段：A、过流保护I ＞：一般指电路中的电流超过额定电流值后，断开断路器进行保护。

分为：定时限过电流保护是指保护装置的动作时间不随短路电流的大小而变化的保护。

反时限过电流保护是指保护装置的动作时间随短路电流的增大而自动减小的保护。

B、延时速断I ＞＞：为了弥补瞬时速断保护不能保护线路全长的缺点，常采用略带时限的速断保护，即延时速断保护。

这种保护一般与瞬时速断保护配合使用，其特点与定时限过电流保护装置基本相同，所不同的是其动作时间比定时限过电流保护的整定时间短。

C、速断保护I ＞＞＞：速断保护是电力设备的主保护，动作电流为最大短路电流的K倍。

（无选择性的瞬时跳闸保护）（2）重合闸保护：用于线路发生瞬态故障保护动作后，故障马上消失的再一次合闸，也可以二次（或三次）用在线路上，出现永久性故障不能重合闸，重合闸不能用在终端变压器或电动机上。

（3）后加速：指重合闸后加速保护。

重合于故障线路上的一种无选择性的瞬时跳闸保护。

（4）前加速：指重合闸前加速保护。

（5）低周减载保护：一般指线路发生故障后，频率下降时的一种保护。

（6）差动保护：一种变压器和电动机的保护。

高压配电柜介绍及综合保护1、高压保护的基本概念高压柜的保护方式是通过熔断或继电器保护（动作）从而使电器开关断电或告警的作用。

熔断器熔断使断路器跳闸的保护方式为机械跳闸保护。

然而传统的继电器保护为各种不同的继电器组成的保护回路，使断路器跳闸，同时用信号继电器发出信号（或声光信号）来完成告警。

随着社会的发展，由传统保护方式逐步被综合保护方式代替。

但由于随着非线性电器的增多（出现谐波）综合保护逐渐升级。

高压柜主要是由断路器及保护装置和线路三部分组成。

断路器本身无保护功能，只能起到开断电流及灭弧作用。

高压柜的保护是靠保护继电器来完成，（传统保护方式或综合保护方式）。

保护原始是由多个继电器分别起到不同的功能。

然后由不同继电器在线路中起各自的保护作用。

2、综合保护继电器的名词解释：（1）电流保护一般分为三段：A、过流保护I ＞：一般指电路中的电流超过额定电流值后，断开断路器进行保护。

分为：定时限过电流保护是指保护装置的动作时间不随短路电流的大小而变化的保护。

反时限过电流保护是指保护装置的动作时间随短路电流的增大而自动减小的保护。

B、延时速断I ＞＞：为了弥补瞬时速断保护不能保护线路全长的缺点，常采用略带时限的速断保护，即延时速断保护。

这种保护一般与瞬时速断保护配合使用，其特点与定时限过电流保护装置基本相同，所不同的是其动作时间比定时限过电流保护的整定时间短。

C、速断保护I ＞＞＞：速断保护是电力设备的主保护，动作电流为最大短路电流的K倍。

（无选择性的瞬时跳闸保护）（2）重合闸保护：用于线路发生瞬态故障保护动作后，故障马上消失的再一次合闸，也可以二次（或三次）用在线路上，出现永久性故障不能重合闸，重合闸不能用在终端变压器或电动机上。

（3）后加速：指重合闸后加速保护。

重合于故障线路上的一种无选择性的瞬时跳闸保护。

（4）前加速：指重合闸前加速保护。

（5）低周减载保护：一般指线路发生故障后，频率下降时的一种保护。

（6）差动保护：一种变压器和电动机的保护。

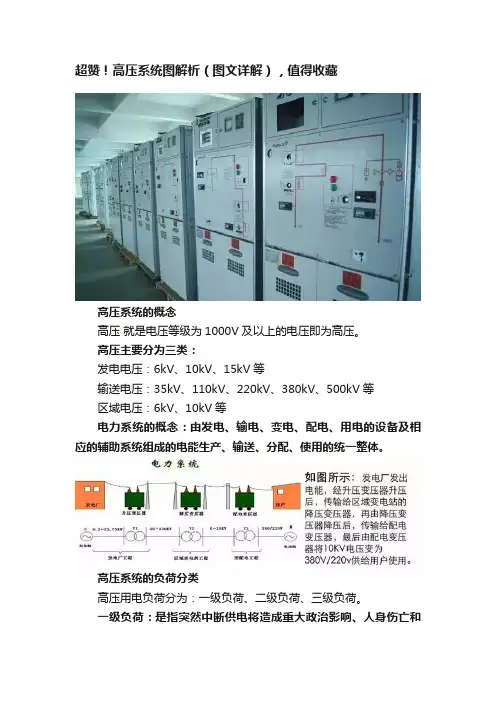

超赞！高压系统图解析（图文详解），值得收藏高压系统的概念高压就是电压等级为1000V及以上的电压即为高压。
