箱式变压器安装要求正式样本

箱式变压器安装距离标准(一)
箱式变压器安装距离标准
1. 引言
•箱式变压器作为电力系统中常用的设备之一，安装距离的合理确定显得尤为重要。

•本文将介绍箱式变压器安装距离的相关标准及注意事项。

2. 安装距离标准的重要性
•箱式变压器的安装距离直接影响其正常运行和安全性。

•合理的安装距离有助于避免过热、电磁干扰和其他问题的发生。

3. 安装距离的标准
1.变压器的周围区域应保持通风良好，禁止有易燃和易爆物品存在。

2.变压器距离建筑物、其他设备和障碍物应满足以下要求：
–单一侧（三侧）通道：宽度不小于变压器侧面线心距的倍。

–双侧通道：宽度不小于变压器侧面线心距的2倍。

3.安装变压器的地基应稳固，排水良好。

4.变压器的安装距离应遵守国家相关标准或规范。

4. 注意事项
•箱式变压器的安装需由专业人员进行，并按照相关规范进行操作。

•安装过程中应注意操作规程，确保安全。

5. 总结
•箱式变压器安装距离标准的遵守对于保证设备正常运行和人身安全具有重要意义。

•所有安装操作应符合规范，确保变压器的性能和寿命。

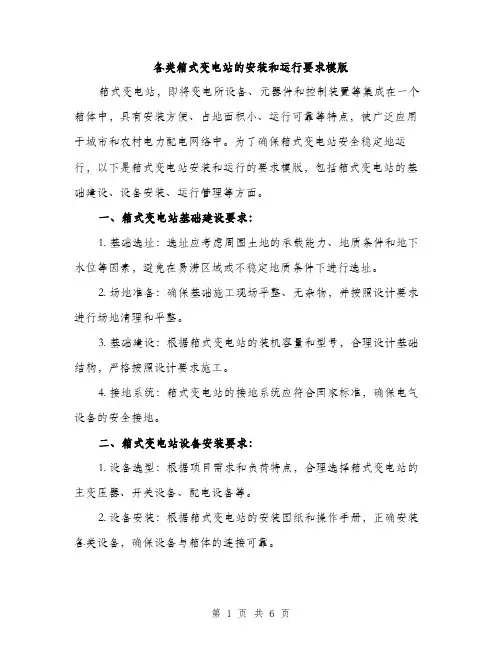

各类箱式变电站的安装和运行要求模版箱式变电站，即将变电所设备、元器件和控制装置等集成在一个箱体中，具有安装方便、占地面积小、运行可靠等特点，被广泛应用于城市和农村电力配电网络中。

为了确保箱式变电站安全稳定地运行，以下是箱式变电站安装和运行的要求模版，包括箱式变电站的基础建设、设备安装、运行管理等方面。

一、箱式变电站基础建设要求：1. 基础选址：选址应考虑周围土地的承载能力、地质条件和地下水位等因素，避免在易涝区域或不稳定地质条件下进行选址。

2. 场地准备：确保基础施工现场平整、无杂物，并按照设计要求进行场地清理和平整。

3. 基础建设：根据箱式变电站的装机容量和型号，合理设计基础结构，严格按照设计要求施工。

4. 接地系统：箱式变电站的接地系统应符合国家标准，确保电气设备的安全接地。

二、箱式变电站设备安装要求：1. 设备选型：根据项目需求和负荷特点，合理选择箱式变电站的主变压器、开关设备、配电设备等。

2. 设备安装：根据箱式变电站的安装图纸和操作手册，正确安装各类设备，确保设备与箱体的连接可靠。

3. 电缆敷设：电缆敷设应符合国家标准和设计要求，避免电缆过度弯曲、交叉敷设或暴露在外等不良情况。

同时，电缆接头应进行良好的绝缘和接地处理。

4. 冷却系统：箱式变电站的冷却系统应满足变压器和开关设备的散热要求，安装时应确保冷却水管道畅通，并定期清洗和保养。

5. 防火措施：箱式变电站内部应设置防火墙和火灾报警系统，确保设备和人员的安全。

三、箱式变电站运行管理要求：1. 设备检修：定期对箱式变电站进行设备检修和维护，确保设备运行状态良好。

如果发现设备故障或异常，应及时排除。

2. 安全检查：定期进行安全巡视和安全检查，发现问题及时报告并采取相应的措施。

3. 爆炸防护：箱式变电站应设置符合爆炸防护要求的设备，同时定期对防爆设备进行检测和维护。

4. 环境保护：箱式变电站应符合环境保护要求，确保设备运行不对周围环境造成污染。

The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process.编订：XXXXXXXX20XX年XX月XX日箱式变压器安装要求简易版箱式变压器安装要求简易版温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。

文档下载完成后可以直接编辑，请根据自己的需求进行套用。

为确保配电箱式变压器的安装质量，满足工程规定要求，为此提出安装控制要求：1、安装前先检查安装地点是否具备安装、运输和装卸的条件。

箱式变压器的运输，除提升螺杆和固定支撑槽钢外，变压器其他任何地方不能作为搬运移动的受力点。

2、设备到达现场后，应进行外观检查：1）所有附件及有关资料应齐全，无锈蚀及机械损伤，密封良好。

2）油箱盖及封板的连接螺栓应齐全、紧固良好，无渗漏现象。

3）检查柜盘的漆层完整、无损伤、柜盘上的表计、操作按纽、开关手柄等无残损。

所有附件和相关证书资料齐全。

3、箱式变压器的安装必须严格按施工设计图纸和技术交底要求进行。

4、室外箱式变压器位置的选择应避开室外的低洼处，以防水淹损坏其电气部分。

5、箱式变压器室，应做好防小动物进入的措施，包括高、低压电缆（含插接式母线）坑进出口等应用水泥或防鼠泥固定密封好。

6、变压器接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。

7、安装施工完毕后，应首先进行外表检查，油位应正常，外壳清洁，无渗漏现象，引线不应过松或过紧，各接头接触良好，各瓷套管清洁无裂纹，电压等级抽头调在适当位置，变压器外壳应有良好的接地装置，接地电阻应合格。

变压器箱式变电所安装技术要求一、设备及材料要求1.附件、备件的型号、规格应与变压器、箱式变电所相配套。

2.变压器、箱式变电所应有铭牌，铭牌上应有制造厂名、额定容量、一/二次额定电压、电流、阻抗电压及接线组别等技术数据。

3.变压器、箱式变电所本体外观应表面涂层完整，无损伤及变形；绝缘件及环氧树脂铸件应无缺损、裂纹等缺陷；附件、备件应齐全，无丢失及损坏。

4.变压器油箱封闭应良好，无漏油、渗油现象，油标处油面应正常。

5.变压器、箱式变电所安装前的保管期限应符合产品技术文件要求，产品技术文件无要求时不应超过1年。

二、工序控制要求1.变压器、箱式变电所安装前的施工现场作业条件应符合下列要求：1）室内顶棚、墙体无渗漏水现象，其装饰面已完成；2）地面找平层已施工完成，设备基础验收合格；3）变压器进线、出线预留孔及相关预埋件等经隐蔽验收检查合格；4）系统接地点预留方式已按设计要求预留正确且接地电阻测量值应符合设计要求。

2.变压器、箱式变电所安装完成通电前，其相关的交接试验和低压馈线绝缘电阻测量值应合格。

3.变压器、箱式变电所试运行合格后交付前，应将室内门窗关好并上锁；室外安装箱式变电所应锁好门锁并做好防护防盗措施。

4.3 施工技术要求1.变压器、箱式变电所的搬运、吊装应由起重工作业，电工配合。

2. 变压器、箱式变电所吊装时，索具必须检查合格，并将钢丝绳系在专供起吊整体的吊耳上。

3. 搬运时，变压器、箱式变电所不应受到冲击或严重震动，并保护瓷件完整；利用机械牵引时，牵引的着力点应在变压器、箱式变电所重心以下，以防止设备倾覆；搬运过程中，倾斜角不得超过15°，以防止设备内部结构变形。

4.变压器、箱式变电所到达施工现场后，其底部应垫高、垫平；置于室外暂放时，尚应采取可靠的防雨、防潮措施。

5. 充干燥气体的变压器、箱式变电所，其油箱内压力应保持在0.01MPa~0.03MPa。

6.基础的轨道应水平，轨距与轮距应配合；装有气体继电器的变压器，应使其顶盖沿气体继电器气流方向有1%～1.5%的升高坡度（制造厂要求不需安装坡度者除外）。

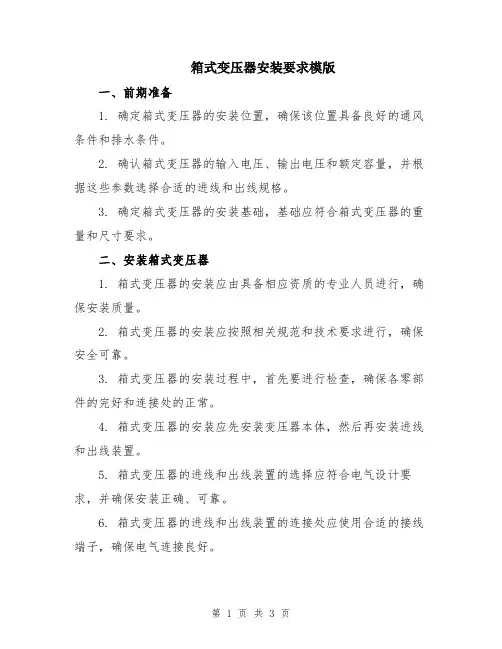

箱式变压器安装要求模版一、前期准备1. 确定箱式变压器的安装位置，确保该位置具备良好的通风条件和排水条件。

2. 确认箱式变压器的输入电压、输出电压和额定容量，并根据这些参数选择合适的进线和出线规格。

3. 确定箱式变压器的安装基础，基础应符合箱式变压器的重量和尺寸要求。

二、安装箱式变压器1. 箱式变压器的安装应由具备相应资质的专业人员进行，确保安装质量。

2. 箱式变压器的安装应按照相关规范和技术要求进行，确保安全可靠。

3. 箱式变压器的安装过程中，首先要进行检查，确保各零部件的完好和连接处的正常。

4. 箱式变压器的安装应先安装变压器本体，然后再安装进线和出线装置。

5. 箱式变压器的进线和出线装置的选择应符合电气设计要求，并确保安装正确、可靠。

6. 箱式变压器的进线和出线装置的连接处应使用合适的接线端子，确保电气连接良好。

7. 箱式变压器的外壳必须接地，接地电阻应符合国家标准要求。

三、箱式变压器的接线1. 箱式变压器的接线应按照电气设计的规定进行，确保接线正确、可靠。

2. 箱式变压器的接线应使用合适的电缆或导线，电缆规格应符合电气设计要求。

3. 箱式变压器的接线必须保持良好的绝缘状态，避免与其他金属或电气设备接触。

4. 箱式变压器的接线应进行检查，确保接线牢固、电气连接良好。

四、箱式变压器的调试1. 箱式变压器安装完成后，应进行必要的调试工作。

2. 箱式变压器的调试应按照制造商提供的操作手册进行，确保调试过程正确、安全。

3. 箱式变压器的调试应先进行外部供电测试，检测输入和输出电压是否正常。

4. 箱式变压器的调试应进行负载试验，检测变压器的运行状态和输出效果。

5. 箱式变压器的调试应进行接地检测，确认箱式变压器的接地良好。

五、箱式变压器的维护和保养1. 箱式变压器的维护和保养应按照制造商提供的维护手册进行，确保维护工作正确、有效。

2. 箱式变压器的维护和保养应定期进行，包括外观清洁、接线端子的紧固、冷却器的清洗等。

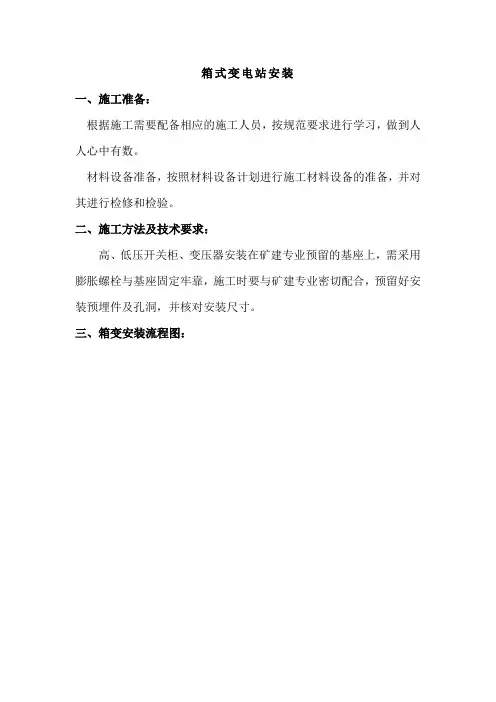

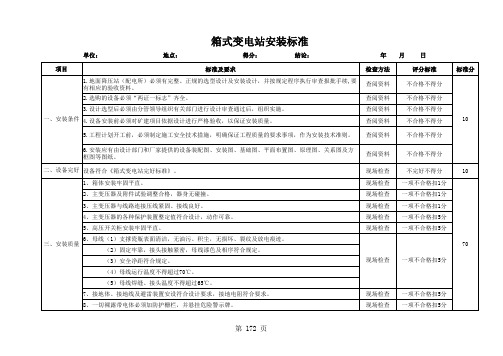

箱式变电站安装一、施工准备：根据施工需要配备相应的施工人员，按规范要求进行学习，做到人人心中有数。

材料设备准备，按照材料设备计划进行施工材料设备的准备，并对其进行检修和检验。

二、施工方法及技术要求：高、低压开关柜、变压器安装在矿建专业预留的基座上，需采用膨胀螺栓与基座固定牢靠，施工时要与矿建专业密切配合，预留好安装预埋件及孔洞，并核对安装尺寸。

三、箱变安装流程图：四、箱变安装工艺：㈠箱变搬运方案：1、变压器运输变压器在运输中，不应有严重冲击和震动，运输倾斜角不得超过15°。

2、开箱检查设备出厂合格证明及产品技术文件应齐全。

设备名牌、型号规格应和设计相符，附件、备件核对装箱单应齐全。

3、变压器应作好各项外观检查工作，并测试绝缘电阻应符合规程规定，变压器容量较小，可不作抽芯检查。

但甲方特殊请求除外。

如需要抽芯时应在干燥地点进行。

主要应注意检查变压器铁芯是否有变形，绕组绝缘是否完好，引出线的绝缘与焊接是否可靠。

有分接开关要检查分接头触点是否紧密（0.05塞尺应塞不进去）分接开关转动应灵，指示与实际接线相符。

用2500 V摇表检查绕组间，绕组与地及穿芯螺栓的绝缘情况，紧固能的螺栓，无问题后方可安装。

4、变压器基础的制安，变压器应安装在型钢基础上。

型钢基础采10#钢制作。

材料应无裂纹严重锈蚀等缺陷，并调直后方可下料并焊接。

基础就位后要抄平找正，符合要求后，方可与地板固定，然后除去锈污涂防锈漆二道。

变压器就位在事先已超平的基础上，进行超平找正工作，符合要求后要把变压器与基础用主变压脚可靠地压在一起。

5、变压器试验调整结果必须符合电气试验规定或出厂技术文件的规定。

6、变压器接地应符合规程要求，接地线敷设美观。

7、变压器就位后，在投入运行前，首先要进行电气试验，变压器试验调整结果必须符合电气试验规定或出厂技术文件的规定。

㈡箱变安装方案1、箱变运输到目的地后，在设备安装整体吊装时，应同时使用本体上的四个全重吊环。

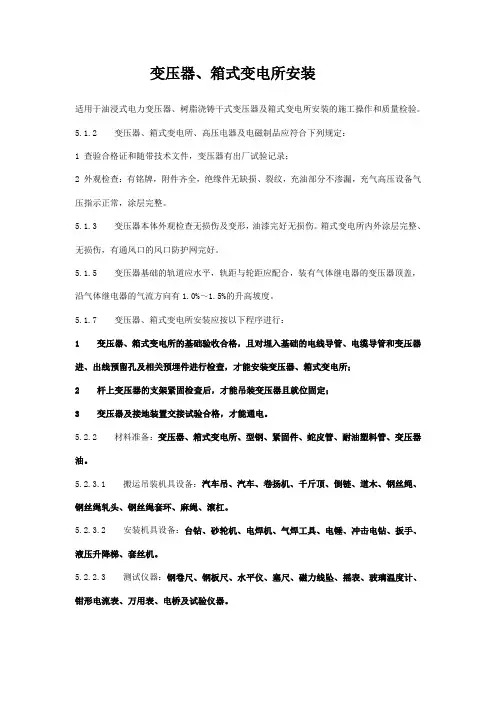

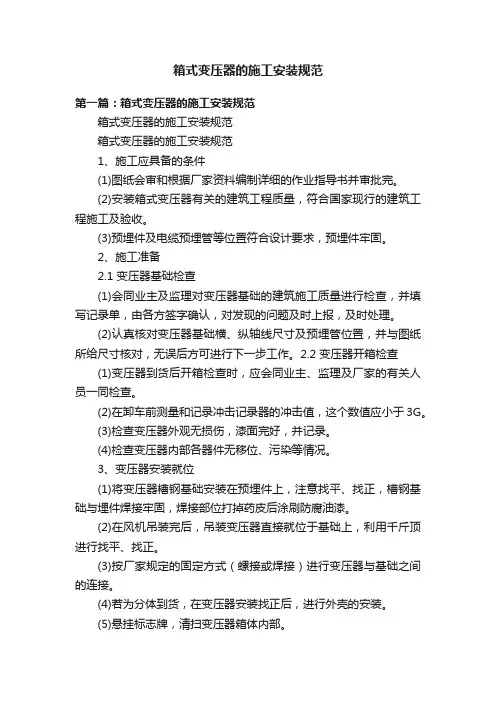

变压器、箱式变电所安装适用于油浸式电力变压器、树脂浇铸干式变压器及箱式变电所安装的施工操作和质量检验。

5.1.2 变压器、箱式变电所、高压电器及电磁制品应符合下列规定：1 查验合格证和随带技术文件，变压器有出厂试验记录；2 外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。

5.1.3 变压器本体外观检查无损伤及变形，油漆完好无损伤。

箱式变电所内外涂层完整、无损伤，有通风口的风口防护网完好。

5.1.5 变压器基础的轨道应水平，轨距与轮距应配合，装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1.0%～1.5%的升高坡度。

5.1.7 变压器、箱式变电所安装应按以下程序进行：1 变压器、箱式变电所的基础验收合格，且对埋入基础的电线导管、电缆导管和变压器进、出线预留孔及相关预埋件进行检查，才能安装变压器、箱式变电所；2 杆上变压器的支架紧固检查后，才能吊装变压器且就位固定；3 变压器及接地装置交接试验合格，才能通电。

5.2.2 材料准备：变压器、箱式变电所、型钢、紧固件、蛇皮管、耐油塑料管、变压器油。

5.2.3.1 搬运吊装机具设备：汽车吊、汽车、卷扬机、千斤顶、倒链、道木、钢丝绳、钢丝绳轧头、钢丝绳套环、麻绳、滚杠。

5.2.3.2 安装机具设备：台钻、砂轮机、电焊机、气焊工具、电锤、冲击电钻、扳手、液压升降梯、套丝机。

5.2.2.3 测试仪器：钢卷尺、钢板尺、水平仪、塞尺、磁力线坠、摇表、玻璃温度计、钳形电流表、万用表、电桥及试验仪器。

5.2.4.1 安装前，建筑工程应具备下列条件：1屋顶、楼板、门窗等均已施工完毕，并且无渗漏，有可能损坏设备、变压器安装后不能再进行施工的装饰工作应全部结束。

2 室内地面的基层施工完毕，并在墙上标出地面标高。

4 预埋件及预留孔符合设计要求，预埋件牢固。

5 模板及施工设施拆除，场地清理干净。

5.2.4.3 安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

箱式变压器安装要求箱式变压器是一种常见的变压器设备，广泛应用于电力系统、工业领域、建筑施工等场所。

箱式变压器的安装要求十分重要，关系到设备的正常运行和使用安全。

以下是箱式变压器安装的一般要求，供参考。

一、选址与基础1. 选址要遵循地形平整、通风良好、远离有害气体或易燃易爆物质的原则。

2. 箱式变压器的基础要求坚固并能承受其重量，基础的尺寸和深度要符合设备的要求，以保证设备的稳定性。

3. 基础的施工应符合相关标准和规范，注意防止土壤沉降、冲刷等现象。

二、通风与散热1. 箱式变压器应设有良好的通风和散热装置，确保设备在正常工作时能够保持适宜的温度。

2. 变压器箱体两侧和顶部应设有通风口，通风口周围要保持相对的通风空间，以确保空气流通。

3. 通风口和散热器应定期清扫，防止灰尘积聚影响散热效果。

三、电气安装1. 箱式变压器的电气安装必须符合国家相关的电气安装标准，遵循安全、可靠和合理利用电能的原则。

2. 变压器内部的电缆和连接线要安装牢固，避免线路松动或短路等情况。

3. 变压器的接地要符合相关要求，即可靠接地，确保安全使用。

四、绝缘与绝缘配合1. 箱式变压器的绝缘材料和绝缘配合要符合相关标准，确保设备正常工作和安全使用。

2. 变压器的绝缘材料要定期检查，防止老化、破损等情况，及时更换。

五、防雷与接地1. 箱式变压器应设置可靠的防雷装置，确保在雷电天气时设备不受影响。

2. 变压器的接地要符合相关标准，可靠接地，保证设备的安全运行。

六、防护与安全1. 箱式变压器周围应设置防护栏杆或隔离器具，防止他人误入操作区域。

2. 当箱式变压器设备高于一定高度时，应安装防风吊装装置，以保证设备在强风天气中的稳固。

七、检查与维护1. 箱式变压器设备要定期进行检查，包括电气连接、绝缘良好、散热良好、通风畅通等方面，及时发现和处理问题。

2. 设备维护应按照设备说明书和维护手册进行，定期更换润滑油、清洗设备、紧固螺丝等。

八、安全标识1. 箱式变压器应设置相关安全标识牌，包括高压警示、接地标识、作业注意事项等，以提醒操作人员注意安全。

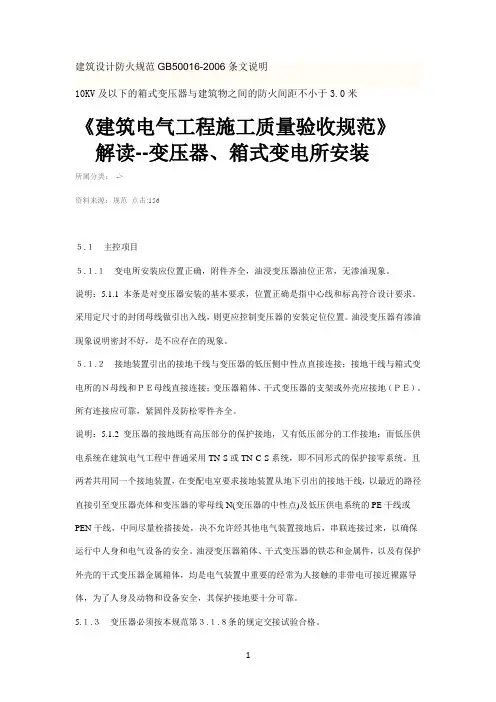

建筑设计防火规范GB50016-2006条文说明10KV及以下的箱式变压器与建筑物之间的防火间距不小于3.0米《建筑电气工程施工质量验收规范》解读--变压器、箱式变电所安装所属分类：->资料来源：规范点击:156５.１主控项目５.１.１变电所安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。

说明：5.1.1 本条是对变压器安装的基本要求，位置正确是指中心线和标高符合设计要求。

采用定尺寸的封闭母线做引出入线，则更应控制变压器的安装定位位置。

油浸变压器有渗油现象说明密封不好，是不应存在的现象。

５.１.２接地装置引出的接地干线与变压器的低压侧中性点直接连接；接地干线与箱式变电所的Ｎ母线和ＰＥ母线直接连接；变压器箱体、干式变压器的支架或外壳应接地（ＰＥ）。

所有连接应可靠，紧固件及防松零件齐全。

说明：5.1.2 变压器的接地既有高压部分的保护接地，又有低压部分的工作接地；而低压供电系统在建筑电气工程中普通采用TN-S或TN-C-S系统，即不同形式的保护接零系统。

且两者共用同一个接地装置，在变配电室要求接地装置从地下引出的接地干线，以最近的路径直接引至变压器壳体和变压器的零母线N(变压器的中性点)及低压供电系统的PE干线或PEN干线，中间尽量栓搭接处，决不允许经其他电气装置接地后，串联连接过来，以确保运行中人身和电气设备的安全。

油浸变压器箱体、干式变压器的铁芯和金属件，以及有保护外壳的干式变压器金属箱体，均是电气装置中重要的经常为人接触的非带电可接近裸露导体，为了人身及动物和设备安全，其保护接地要十分可靠。

5.１.３变压器必须按本规范第３.１.８条的规定交接试验合格。

说明：5.1.3 变压器安装好后，必须经交接试验合格，并出具体报告后，才具备通电条件。

交接试验的内容和要求，即合格的判定条件是依据现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150。

５.１.４箱式变电所及落地式配电箱的基础应高于室外地坪，周围排水通畅。
