箱式变压器安装要求(标准版)

箱式变压器安装距离标准(一)
箱式变压器安装距离标准
1. 引言
•箱式变压器作为电力系统中常用的设备之一，安装距离的合理确定显得尤为重要。

•本文将介绍箱式变压器安装距离的相关标准及注意事项。

2. 安装距离标准的重要性
•箱式变压器的安装距离直接影响其正常运行和安全性。

•合理的安装距离有助于避免过热、电磁干扰和其他问题的发生。

3. 安装距离的标准
1.变压器的周围区域应保持通风良好，禁止有易燃和易爆物品存在。

2.变压器距离建筑物、其他设备和障碍物应满足以下要求：
–单一侧（三侧）通道：宽度不小于变压器侧面线心距的倍。

–双侧通道：宽度不小于变压器侧面线心距的2倍。

3.安装变压器的地基应稳固，排水良好。

4.变压器的安装距离应遵守国家相关标准或规范。

4. 注意事项
•箱式变压器的安装需由专业人员进行，并按照相关规范进行操作。

•安装过程中应注意操作规程，确保安全。

5. 总结
•箱式变压器安装距离标准的遵守对于保证设备正常运行和人身安全具有重要意义。

•所有安装操作应符合规范，确保变压器的性能和寿命。

变压器、箱式变电所安装施工工艺标准（QB-CNCEC J060102-2004）1 适用范围本工艺标准适用于一般工业与民用建筑电气安装工程10KV及以下中小型室内变压器及箱式变电所安装。

2 施工准备2.1 原材料半成品的要求2.1.1查验合格证和随带技术文件，变压器应有出厂试验记录。

2.1.2变压器应有铭牌，铭牌上应注明制造厂名，额定容量，一、二次额定电压，电流电阻抗电压（%）及接线组别等技术数据。

附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。

2.1.3 干式变压器的局放试验PC值及噪声测试Db(A）值应符合设计及标准要求。

2.1.4 带有防护罩的干式变压器，防护罩与变压器的间距应符合标准的规定。

2.1.5 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

2.1.6 螺栓：除地脚螺栓及防震装置螺栓外，均采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

2.1.7 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调合漆及变压器油，均应符合设计要求，并有产品合格证。

2.2主要机具2.2.1 搬运吊装机具：汽车吊、汽车、卷扬机、吊链、三步搭、道木、钢丝绳、带子绳、滚杠。

2.2.2 安装机具：台砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、锤子、套丝扳、滤油机、行灯变压器、电工用梯、手电钻。

2.2.3 测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表，万用表，钳形电流表，温度计，电桥及试验仪器。

2.3 作业条件2.3.1 施工图及技术资料齐全无误。

2.3.2 土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

2.3.3 变压器轨道安装完毕，并符合设计要求（注：此项工作应由土建做，安装单位配合）。

2.3.4 墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

2.3.5 室内地面工程结束，场地清理干净，道路畅通。

2.3.6 安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

变压器、箱式变电所安装施工工艺标准本标准适用于室内10KV及以下中小型变压器和箱式变电所的安装。

施工前需要检查原材料和半成品的合格证和技术文件，并确保变压器有出厂试验记录和铭牌上的技术数据。

型钢应符合设计要求，螺栓应为镀锌螺栓，并配有平垫圈和弹簧垫。

其他材料如蛇皮管、耐油塑料管、电焊条、防锈漆、调合漆和变压器油，均应符合设计要求，并有产品合格证。

所需的主要机具包括汽车吊、汽车、卷扬机、吊链、三步搭、道木、钢丝绳、带子绳、滚杠、台砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、锤子、套丝扳、滤油机、行灯变压器、电工用梯和手电钻。

测试器具包括钢卷尺、钢板尺、水平尺、线坠、摇表、万用表、钳形电流表、温度计、电桥及试验仪器。

施工前需要确保施工图和技术资料无误，土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

变压器轨道应安装完毕，并符合设计要求。

墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

室内地面工程结束，场地清理干净，道路畅通。

安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

变压器、箱式变电所的基础验收合格，且对埋入基础的电气导管、电缆导管的变压器进、出线预留孔及相关预埋件进行检查符合要求。

施工人员需要经过正规的职业培训，并持证上岗。

施工工艺流程包括器身检查、设备点件检查、变压器二次搬家、变压器干燥、变压器的交接试验、变压器本体及附件安装、绝缘油处理、送前检查、电送电试运行和竣工验收。

3.2 工艺操作3.2.1 设备点件检查安装单位、供货设备点件检查应由安装单位、供货单位和建设单位代表共同进行，并做好记录。

根据设备清单、施工图纸和设备技术文件，核对变压器本体及附件的规格型号是否符合设计图纸要求，是否齐全，有无丢失和损坏。

检查变压器本体外观是否无损伤和变形，油漆是否完好无损伤；油箱封闭是否良好，有无漏油、渗油现象，油标处油面是否正常，如有问题应立即处理；绝缘瓷件及环氧树脂铸件有无损伤、缺陷和裂纹。

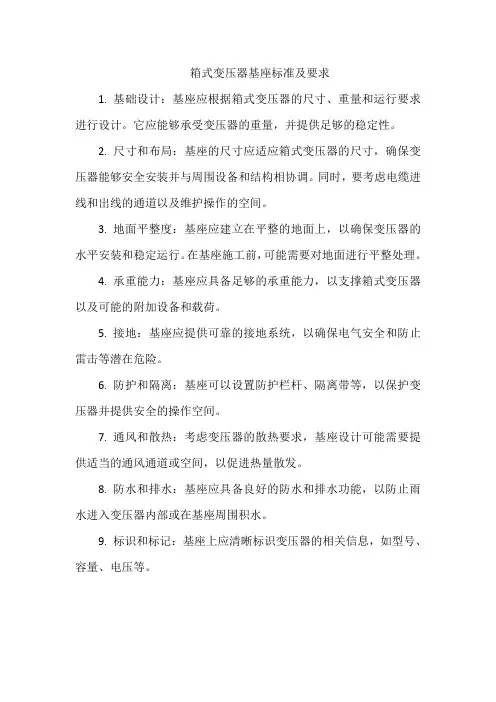

箱式变压器基座标准及要求
1. 基础设计：基座应根据箱式变压器的尺寸、重量和运行要求进行设计。

它应能够承受变压器的重量，并提供足够的稳定性。

2. 尺寸和布局：基座的尺寸应适应箱式变压器的尺寸，确保变压器能够安全安装并与周围设备和结构相协调。

同时，要考虑电缆进线和出线的通道以及维护操作的空间。

3. 地面平整度：基座应建立在平整的地面上，以确保变压器的水平安装和稳定运行。

在基座施工前，可能需要对地面进行平整处理。

4. 承重能力：基座应具备足够的承重能力，以支撑箱式变压器以及可能的附加设备和载荷。

5. 接地：基座应提供可靠的接地系统，以确保电气安全和防止雷击等潜在危险。

6. 防护和隔离：基座可以设置防护栏杆、隔离带等，以保护变压器并提供安全的操作空间。

7. 通风和散热：考虑变压器的散热要求，基座设计可能需要提供适当的通风通道或空间，以促进热量散发。

8. 防水和排水：基座应具备良好的防水和排水功能，以防止雨水进入变压器内部或在基座周围积水。

9. 标识和标记：基座上应清晰标识变压器的相关信息，如型号、容量、电压等。

箱式变压器的施工安装规范箱式变压器的施工安装规范1、施工应具备的条件(1) 图纸会审和根据厂家资料编制详细的作业指导书并审批完。

(2) 安装箱式变压器有关的建筑工程质量，符合国家现行的建筑工程施工及验收。

(3) 预埋件及电缆预埋管等位置符合设计要求，预埋件牢固。

2、施工准备2.1 变压器基础检查(1) 会同业主及监理对变压器基础的建筑施工质量进行检查，并填写记录单，由各方签字确认，对发现的问题及时上报，及时处理。

(2) 认真核对变压器基础横、纵轴线尺寸及预埋管位置，并与图纸所给尺寸核对，无误后方可进行下一步工作。

2.2 变压器开箱检查(1) 变压器到货后开箱检查时，应会同业主、监理及厂家的有关人员一同检查。

(2) 在卸车前测量和记录冲击记录器的冲击值，这个数值应小于3G。

(3) 检查变压器外观无损伤，漆面完好，并记录。

(4) 检查变压器内部各器件无移位、污染等情况。

3、变压器安装就位(1) 将变压器槽钢基础安装在预埋件上，注意找平、找正，槽钢基础与埋件焊接牢固，焊接部位打掉药皮后涂刷防腐油漆。

(2) 在风机吊装完后，吊装变压器直接就位于基础上，利用千斤顶进行找平、找正。

(3) 按厂家规定的固定方式（螺接或焊接）进行变压器与基础之间的连接。

(4) 若为分体到货，在变压器安装找正后，进行外壳的安装。

(5) 悬挂标志牌，清扫变压器箱体内部。

(6) 在下一道工序前要作好成品保护工作。

4、箱变至风机之间电缆线路风力发电机至箱变之间电缆线路采用地埋式电缆沟敷设，每台风机至箱变之间敷设1 根YJY23-(3×240)，0.6/1kV和1 根YJY23-(4×240)，0.6/1kV型交联聚乙烯绝缘铠装电力电缆。

电缆头接地：40mm2铜胶线1500m(包括电缆中间接头)。

工程量清单如下：(1) YJY23-3×240 26/35kV 240mm2电缆16km；(2) YJY23-3×95 26/35kV 95mm2电缆14km；(3) YJY23-3×50 26/35kV 50mm2电缆5km；(4) 35kV电缆终端3套(YJY23-3×240 26/35kV)；(5) 35kV电缆终端58套(YJY23-3×50 26/35kV)；(6) 35kV电缆中间接头（根据电缆供货长度确定数量）；(7) YJY23-(3×240)，0.6/1kV 2100m；(8) YJY23-(4×240)，0.6/1kV 2100m；1kV 电缆鼻子232套。

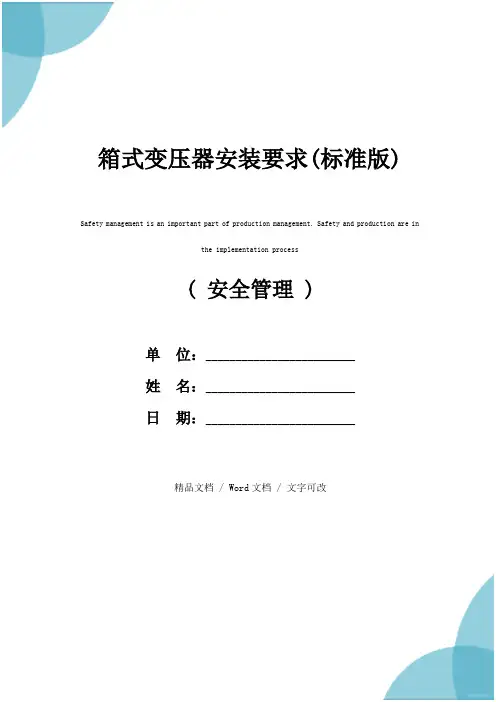

箱式变压器安装要求(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改箱式变压器安装要求(标准版)为确保配电箱式变压器的安装质量，满足工程规定要求，为此提出安装控制要求：1、安装前先检查安装地点是否具备安装、运输和装卸的条件。

箱式变压器的运输，除提升螺杆和固定支撑槽钢外，变压器其他任何地方不能作为搬运移动的受力点。

2、设备到达现场后，应进行外观检查：1）所有附件及有关资料应齐全，无锈蚀及机械损伤，密封良好。

2）油箱盖及封板的连接螺栓应齐全、紧固良好，无渗漏现象。

3）检查柜盘的漆层完整、无损伤、柜盘上的表计、操作按纽、开关手柄等无残损。

所有附件和相关证书资料齐全。

3、箱式变压器的安装必须严格按施工设计图纸和技术交底要求进行。

4、室外箱式变压器位置的选择应避开室外的低洼处，以防水淹损坏其电气部分。

5、箱式变压器室，应做好防小动物进入的措施，包括高、低压电缆（含插接式母线）坑进出口等应用水泥或防鼠泥固定密封好。

6、变压器接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。

7、安装施工完毕后，应首先进行外表检查，油位应正常，外壳清洁，无渗漏现象，引线不应过松或过紧，各接头接触良好，各瓷套管清洁无裂纹，电压等级抽头调在适当位置，变压器外壳应有良好的接地装置，接地电阻应合格。

云博创意设计MzYunBo Creative Design Co., Ltd.。

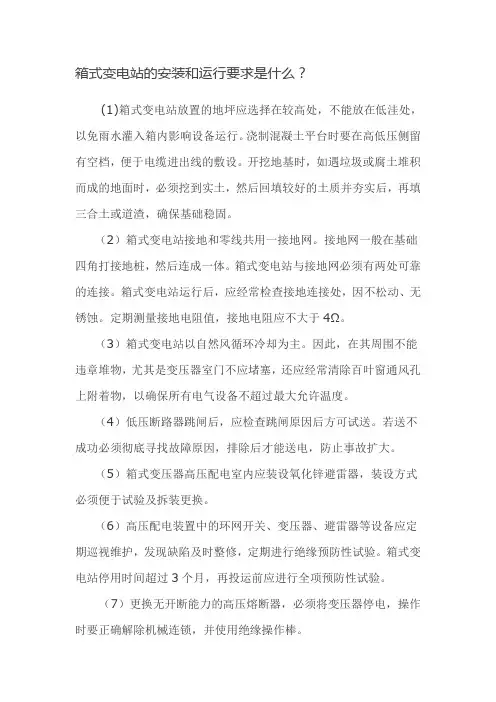

箱式变电站的安装和运行要求是什么？(1)箱式变电站放置的地坪应选择在较高处，不能放在低洼处，以免雨水灌入箱内影响设备运行。

浇制混凝土平台时要在高低压侧留有空档，便于电缆进出线的敷设。

开挖地基时，如遇垃圾或腐土堆积而成的地面时，必须挖到实土，然后回填较好的土质并夯实后，再填三合土或道渣，确保基础稳固。

（2）箱式变电站接地和零线共用一接地网。

接地网一般在基础四角打接地桩，然后连成一体。

箱式变电站与接地网必须有两处可靠的连接。

箱式变电站运行后，应经常检查接地连接处，因不松动、无锈蚀。

定期测量接地电阻值，接地电阻应不大于4Ω。

（3）箱式变电站以自然风循环冷却为主。

因此，在其周围不能违章堆物，尤其是变压器室门不应堵塞，还应经常清除百叶窗通风孔上附着物，以确保所有电气设备不超过最大允许温度。

（4）低压断路器跳闸后，应检查跳闸原因后方可试送。

若送不成功必须彻底寻找故障原因，排除后才能送电，防止事故扩大。

（5）箱式变压器高压配电室内应装设氧化锌避雷器，装设方式必须便于试验及拆装更换。

（6）高压配电装置中的环网开关、变压器、避雷器等设备应定期巡视维护，发现缺陷及时整修，定期进行绝缘预防性试验。

箱式变电站停用时间超过3个月，再投运前应进行全项预防性试验。

（7）更换无开断能力的高压熔断器，必须将变压器停电，操作时要正确解除机械连锁，并使用绝缘操作棒。

（8）箱式变电站所有的进出线电缆孔应封堵，防止小动物进入造成事故。

（9）必须具有高压危险的警告标志和电气设备的铭牌编号。

箱式变电站与其它建筑物间应有足够的消防通道。

一方面是为能够及时扑救变配电站本身火灾而提供基础条件，另一方面也是为其它建筑物发生火灾时能确保变电所不受波及而考虑的。

以一般消防车能通行（通道净高不应小于4米，净宽不应小于3.5米），而且在通道上不应堆放产品，材料等物而可能使消防车受阻。

箱式变电站一般安全要求，对于变配电装置应做好防火、防水、防漏、防雷、防小动物、防污等防护各种有害因素的安全措施，并保持好通风良好。

箱式变压器安装要求箱式变压器是一种常见的变压器设备，广泛应用于电力系统、工业领域、建筑施工等场所。

箱式变压器的安装要求十分重要，关系到设备的正常运行和使用安全。

以下是箱式变压器安装的一般要求，供参考。

一、选址与基础1. 选址要遵循地形平整、通风良好、远离有害气体或易燃易爆物质的原则。

2. 箱式变压器的基础要求坚固并能承受其重量，基础的尺寸和深度要符合设备的要求，以保证设备的稳定性。

3. 基础的施工应符合相关标准和规范，注意防止土壤沉降、冲刷等现象。

二、通风与散热1. 箱式变压器应设有良好的通风和散热装置，确保设备在正常工作时能够保持适宜的温度。

2. 变压器箱体两侧和顶部应设有通风口，通风口周围要保持相对的通风空间，以确保空气流通。

3. 通风口和散热器应定期清扫，防止灰尘积聚影响散热效果。

三、电气安装1. 箱式变压器的电气安装必须符合国家相关的电气安装标准，遵循安全、可靠和合理利用电能的原则。

2. 变压器内部的电缆和连接线要安装牢固，避免线路松动或短路等情况。

3. 变压器的接地要符合相关要求，即可靠接地，确保安全使用。

四、绝缘与绝缘配合1. 箱式变压器的绝缘材料和绝缘配合要符合相关标准，确保设备正常工作和安全使用。

2. 变压器的绝缘材料要定期检查，防止老化、破损等情况，及时更换。

五、防雷与接地1. 箱式变压器应设置可靠的防雷装置，确保在雷电天气时设备不受影响。

2. 变压器的接地要符合相关标准，可靠接地，保证设备的安全运行。

六、防护与安全1. 箱式变压器周围应设置防护栏杆或隔离器具，防止他人误入操作区域。

2. 当箱式变压器设备高于一定高度时，应安装防风吊装装置，以保证设备在强风天气中的稳固。

七、检查与维护1. 箱式变压器设备要定期进行检查，包括电气连接、绝缘良好、散热良好、通风畅通等方面，及时发现和处理问题。

2. 设备维护应按照设备说明书和维护手册进行，定期更换润滑油、清洗设备、紧固螺丝等。

八、安全标识1. 箱式变压器应设置相关安全标识牌，包括高压警示、接地标识、作业注意事项等，以提醒操作人员注意安全。

变压器、箱式变电所安装工艺工法标准1.1 一般规定1.1.1 本章适用于油浸式电力变压器、树脂浇铸干式变压器及箱式变电所安装的施工操作和质量检验。

1.1.2 变压器、箱式变电所、高压电器及电磁制品应符合下列规定：1查验合格证和随带技术文件，变压器有出厂试验记录；2外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。

1.1.3变压器本体外观检查无损伤及变形，油漆完好无损伤。

箱式变电所内外涂层完整、无损伤，有通风口的风口防护网完好。

1.1.4 变压器及箱式变电所安装前应满足一定的作业条件，安装位置应正确无误。

1.1.5变压器基础的轨道应水平，轨距与轮距应配合，装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1.0%～1.5%的升高坡度。

1.1.6变压器、箱式变电所在试运行前，应进行全面检查，确认其符合运行条件时，方可投入试运行。

1.1.7 变压器、箱式变电所安装应按以下程序进行：1 变压器、箱式变电所的基础验收合格，且对埋入基础的电线导管、电缆导管和变压器进、出线预留孔及相关预埋件进行检查，才能安装变压器、箱式变电所；2 杆上变压器的支架紧固检查后，才能吊装变压器且就位固定；3 变压器及接地装置交接试验合格，才能通电。

1.2 施工准备1.2.1技术准备1.2.1.1进行图纸会审，复核设计安装方式是否符合现行国家规范的要求。

1.2.1.2施工前应编制施工组织设计（施工方案），并报相应管理部门进行审批。

1.2.1.3 进行设计交底和技术交底。

1.2.2材料准备变压器、箱式变电所、型钢、紧固件、蛇皮管、耐油塑料管、变压器油。

1.2.3主要机具1.2.3.1搬运吊装机具设备：汽车吊、汽车、卷扬机、千斤顶、倒链、道木、钢丝绳、钢丝绳轧头、钢丝绳套环、麻绳、滚杠。

1.2.3.2安装机具设备：台钻、砂轮机、电焊机、气焊工具、电锤、冲击电钻、扳手、液压升降梯、套丝机。

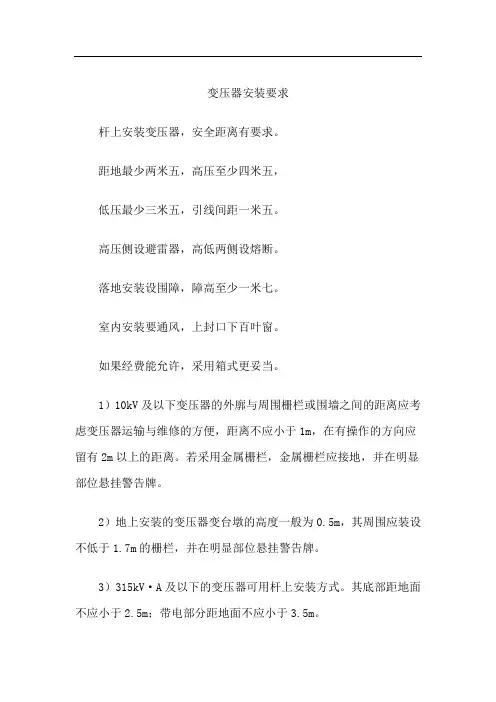

变压器安装要求杆上安装变压器，安全距离有要求。

距地最少两米五，高压至少四米五，低压最少三米五，引线间距一米五。

高压侧设避雷器，高低两侧设熔断。

落地安装设围障，障高至少一米七。

室内安装要通风，上封口下百叶窗。

如果经费能允许，采用箱式更妥当。

1）10kV及以下变压器的外廓与周围栅栏或围墙之间的距离应考虑变压器运输与维修的方便，距离不应小于1m，在有操作的方向应留有2m以上的距离。

若采用金属栅栏，金属栅栏应接地，并在明显部位悬挂警告牌。

2）地上安装的变压器变台墩的高度一般为0.5m，其周围应装设不低于1.7m的栅栏，并在明显部位悬挂警告牌。

3）315kV·A及以下的变压器可用杆上安装方式。

其底部距地面不应小于2.5m；带电部分距地面不应小于3.5m。

4）柱上变台应平稳牢固，腰栏采用ϕ4.0mm的镀锌铁线缠绕4圈以上且为偶数，铁线不应有接头，缠好后应紧固，腰栏距带电部分不应小于0.2m。

5）室内安装的变压器一般有两种形式：一种是配电变压器与低压配电装置安放在一间房内，中间用栅栏隔开，该形式适用于50kV·A 及以下的变压器；另一种是将变压器和低压配电装置分开，分别建成变压器室和低压配电室，这种形式适用于容量在80kV·A及以上的变压器。

6）箱式变压器是将传统变压器集中设计在箱式壳体中，适合于住宅小区、商业中心、轻站、机场、厂矿、企业、医院、学校等场所，如图所示。

其缺点是一次投资比较大。

注意事项：1）变压器在运行情况下，应能安全的查看储油柜和套管、油温、气体继电器，必要时应装设固定梯子。

2）室内安装的变压器应有足够的通风措施，避免变压器温度过高。

3）变压器的门应采用阻燃材料并上锁，门上应标明变压器的名称、编号及标示牌。

4）油浸式电力变压器应按有关设计规程规定设置消防设施和事故储油设施，并保持完好状态。

5）大中型变压器应有永久或临时性起吊钟罩设施及场地。
