4 第四章 信息传感材料与器件

传感器知识要点要点回顾第二章常用传感器基本概念：1--有关传感器的定义、基本组成涵盖框图；2--传感器的基本特性（灵敏度、线性度、重复性、精确度、稳定性、动态特性、环境参数）3--传感器的分类方法和种类，何谓能量控制型传感器（电阻、电容、电感）也称无源型传感器、何谓能量转换型传感器（压电、磁电、热电、光电）也称有源传感器。

4—电阻型传感器要求掌握公式，见书第6页，三个相关参数，对于电阻应变式：电阻应变片的电阻相对变化率是与应变成正比的。

掌握应变选择原则：当测量较小应变时，应选用压阻效应工作的应变片，而测量大应变时，应选用应变效应工作的应变片。

5---对于金属丝应变片在测量被测物体的应变时，电阻的相对变化主要由哪个参数决定的（丝的几何尺寸）来决定的。

6—对于电容式传感器，请掌握其测量原理，相关公式，对应的三个参数的含义，要求掌握变极距有关灵敏度的计算公式：见书第14页2.27，其灵敏度显然是非线性的，其使用时有条件的。

7—对于电感式传感器要掌握测量原理，计算公式，掌握自感式、互感式、差动式结构的特点，请注意实际工程应用的接法。

见书第21页。

图2.23b.反向串联。

掌握电涡流基本原理。

利用涡电流传感器测量物体位移时，如果被测物体是塑料材料，此时可否进行位移测量，如果不能，应采取什么措施才能测量。

8--- 有关压电传感器，要掌握压电效应，何谓正压电效应，何谓逆压电效应，压电效应的等效电路，压电传感器对测量电路的要求，见书第26-27。

压电式传感器可以采用多片压电晶片串联或并联，一般并联接法适宜于测量缓变信号，串联接法适宜于测量高频信号。

为了使输出电压几乎不受电缆长度变化的影响，其前置放大器应采用电荷放大器。

为什么说压电式传感器一般适合动态测量而不适合静态测量?9---对于磁电式传感器，要求掌握测量原理，基本公式，请看书第28页，恒磁通动圈式传感器，输出感应电势与线圈运动的速度成正比，如在测量电路中接入积分电路和微分电路，则可用来测量位移和加速度。

光电传感器材料及器件的研发与应用第一章：光电传感器材料的研发光电传感器作为一种重要的电子元件，广泛应用于各个行业领域。

而光电传感器的性能主要依赖于所采用的材料和器件。

本章将重点探讨光电传感器材料的研发。

1.1 光电传感器材料的分类根据光电传感器的工作原理和特性，光电传感器材料可以分为半导体材料、光敏材料和光学材料三大类。

1.1.1 半导体材料半导体材料是光电传感器中最常见的材料，主要包括硅、锗、砷化镓等。

半导体材料具有导电性能优良、能带结构可调控等特点，适用于不同波段的光电传感器。

1.1.2 光敏材料光敏材料是一类特殊的材料，可以通过光的照射而改变其电学、磁学或光学性质。

光敏材料广泛应用于光电传感器中，主要包括硒化铟、硫化铅等。

1.1.3 光学材料光学材料主要指在光学领域中应用的材料，包括透明材料、折射率可调材料等。

光学材料常用于制作光学透镜、光纤等。

1.2 光电传感器材料的性能要求光电传感器作为一种用于检测光信号的器件，其材料需要具备一系列特殊的性能要求。

1.2.1 光电性能光电传感器材料需要有较高的吸收率和光电转换效率，能够将光信号转化为电信号。

1.2.2 压电性能一些特殊的光电传感器如压电光电传感器，需要材料具备压电性能，能够通过压力的作用产生电信号。

1.2.3 线性响应光电传感器材料的输出电信号应该具有良好的线性响应特性，以便于准确测量光信号。

1.2.4 稳定性光电传感器材料需要具备较高的稳定性，能够在长期使用过程中保持良好的性能，不易受到环境变化的影响。

第二章：光电传感器器件的研发光电传感器器件作为光电传感器的核心组成部分，直接决定了光电传感器的性能。

本章将重点探讨光电传感器器件的研发。

2.1 光电传感器器件的分类根据光电传感器的工作原理和应用领域，光电传感器器件可以分为光电二极管、光敏电阻、光电晶体管、光电三极管等多种类型。

2.2 光电传感器器件的制备技术光电传感器器件的制备技术主要包括半导体工艺、薄膜技术、光刻技术等。

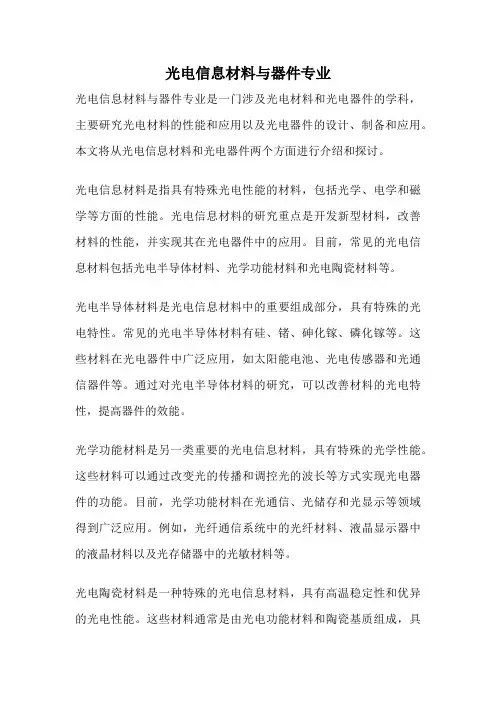

光电信息材料与器件专业光电信息材料与器件专业是一门涉及光电材料和光电器件的学科，主要研究光电材料的性能和应用以及光电器件的设计、制备和应用。

本文将从光电信息材料和光电器件两个方面进行介绍和探讨。

光电信息材料是指具有特殊光电性能的材料，包括光学、电学和磁学等方面的性能。

光电信息材料的研究重点是开发新型材料，改善材料的性能，并实现其在光电器件中的应用。

目前，常见的光电信息材料包括光电半导体材料、光学功能材料和光电陶瓷材料等。

光电半导体材料是光电信息材料中的重要组成部分，具有特殊的光电特性。

常见的光电半导体材料有硅、锗、砷化镓、磷化镓等。

这些材料在光电器件中广泛应用，如太阳能电池、光电传感器和光通信器件等。

通过对光电半导体材料的研究，可以改善材料的光电特性，提高器件的效能。

光学功能材料是另一类重要的光电信息材料，具有特殊的光学性能。

这些材料可以通过改变光的传播和调控光的波长等方式实现光电器件的功能。

目前，光学功能材料在光通信、光储存和光显示等领域得到广泛应用。

例如，光纤通信系统中的光纤材料、液晶显示器中的液晶材料以及光存储器中的光敏材料等。

光电陶瓷材料是一种特殊的光电信息材料，具有高温稳定性和优异的光电性能。

这些材料通常是由光电功能材料和陶瓷基质组成，具有特殊的结构和性能。

光电陶瓷材料在高温环境中具有良好的稳定性，可在高温条件下工作。

光电陶瓷材料在光电器件中应用广泛，如高温太阳能电池、高温光纤传感器和高温光通信器件等。

光电器件是光电信息材料的应用载体，是将光电信息材料转化为实际应用的关键组成部分。

光电器件的设计和制备是光电信息材料与器件专业的核心内容之一。

光电器件包括光电传感器、光电调制器、光电存储器、光电调制器等。

这些器件通过改变光的强度、波长或相位等方式实现光电信号的检测、调制和存储等功能。

光电器件的设计和制备需要光电信息材料的支持，同时也需要掌握一定的制备工艺和装备。

例如，在太阳能电池的制备过程中，需要选取合适的光电半导体材料和优化器件的结构，同时还需要掌握先进的制备工艺，如溅射、化学气相沉积和激光刻蚀等。

信息材料绪论HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】第一章信息材料概论信息技术：主要包括传感技术、通信技术、计算机技术和控制技术、存储技术、传输技术及显示技术。

现代信息技术是以微电子技术和光电子技术为基础，以计算机与通信技术为核心，对各种信息进行收集、储存、处理、传递和显示的高技术群。

信息材料就是指与现代信息技术相关的，用于信息的收集、储存、处理、传递和显示的材料。

其是信息技术的基础和先导。

按功能分类，信息材料可分为：1.信息检测和传感材料——指用于信息传感器和探测器的一类对外界信息敏感的材料。

2.信息传输材料——信息定向传输中，用于传输各种携带信息的电磁波的材料，以及为了保证信息传输的质量，对核心传输介质所加以保护的材料。

3.信息存储和显示材料——存储材料指用于记录和存储信息的材料；显示材料指能将各种形式的信息作用于人的视觉而使人感知的材料。

4.信息运算和处理材料——能对加载有信息的信号加以变换或处理，以实现降低信息率或者方便提取有用信息的材料。

信息材料的应用范围十分的广泛：民用器件有：半导体红外器件，电荷耦合器件，半导体激光器件，微波毫米波器件，存储显示器件，集成电路等。

它们可以应用于通信，广播电视设备，工业自动化设备，办公自动化设备，家用电子和光电子器件，医用诊断治疗设备和生物技术用器件，科学研究用实验仪器，水文、地质监测和气象预测预报系统，各种公共场所的电子或光电子器件及其各种集成电路器件。

军用半导体红外器件有：侦察的车载、舰载、机载或单兵手持式热像仪，空中侦察的红外扫描仪、红外热像仪、低空和中空光电传感器，多元双波侧面红外探测器。

军用电荷耦合器件主要有：空间遥感的大面阵CCD，自动导航系统的CCD跟踪器，侦察电子伏击等的CCD摄像机，以及单兵的夜视仪，扫描器，瞄准器等。

军用半导体激光器件：坦克飞机等的连续波调制半导体激光器，各种枪械的瞄准器，激光预警器，卫星对接系统、空间会合和高速干道测距以及常规兵器自动目标识别、修正系统的激光雷达等。

绪论一、传感器的定义、组成、分类、发展趋势能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件构成。

如果传感器信号经信号调理后，输出信号为规定的标准信号（0~10mA,4~20mA;0~2V,1~5V;…），通常称为变送器，分类：按照工作原理分，可分为：物理型、化学型与生物型三大类。

物理型传感器又可分为物性型传感器和结构型传感器。

按照输入量信息：按照应用范围：传感器技术: 是关于传感器的研究、设计、试制、生产、检测和应用的综合技术.发展趋势: 一是开展基础研究，探索新理论，发现新现象，开发传感器的新材料和新工艺；二是实现传感器的集成化、多功能化与智能化。

1．发现新现象；2．发明新材料；3．采用微细加工技术；4．智能传感器；5．多功能传感器；6．仿生传感器。

二、信息技术的三大支柱现在信息科学（技术）的三大支柱是信息的采集、传输与处理技术，即传感器技术、通信技术和计算机技术。

课后习题1、什么叫传感器，它由哪几部分组成？它们的作用与相互关系？传感器(transducer/sensor)：能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置（国标GB7665—2005）。

通常由敏感元件和转换元件组成。

敏感元件：指传感器中能直接感受或响应被测量并输出与被测量成确定关系的其他量(一般为非电量)部分。

转换元件：指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的可用输出信号(一般为电信号)部分。

信号调理电路(Transduction circuit) ：由于传感器输出电信号一般较微弱，而且存在非线性和各种误差，为了便于信号处理，需配以适当的信号调理电路，将传感器输出电信号转换成便于传输、处理、显示、记录和控制的有用信号。

第一章传感器的一般特性1.传感器的基本特性动态特性静态特性2.衡量传感器静态特性的性能指标（1）测量范围、量程（2）线性度%100max⨯∆±=⋅SF L y δ 传感器静态特性曲线及其获得的方法传感器的静态特性曲线是在静态标准条件下进行校准的。

第一章传感与检测技术理论基础1．什么是测量误差？测量误差有几种表示方法？它们通常应用在什么场合？答：测量误差是测得值与被测量的真值之差。

可用绝对误差和相对误差表示,引用误差也是相对误差的一种表示方法。

在实际测量中，有时要用到修正值，而修正值是与绝对误差大小相等符号相反的值。

在计算相对误差时也必须知道绝对误差的大小才能计算。

采用绝对误差难以评定测量精度的高低，而采用相对误差比较客观地反映测量精度。

引用误差是仪表中应用的一种相对误差，仪表的精度是用引用误差表示的。

2．用测量范围为-50～+150kPa 的压力传感器测量140kPa 压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：绝对误差2140142=-=∆kPa 实际相对误差%43.1%100140140142=⨯-=δ标称相对误差%41.1%100142140142=⨯-=δ引用误差%1%10050150140142=⨯---=）（γ3．什么是随机误差？随机误差产生的原因是什么？如何减小随机误差对测量结果的影响？答：在同一测量条件下，多次测量同一被测量时，其绝对值和符号以不可预定方式变化着的误差称为随机误差。

随机误差是由很多不便掌握或暂时未能掌握的微小因素（测量装置方面的因素、环境方面的因素、人员方面的因素），如电磁场的微变，零件的摩擦、间隙，热起伏，空气扰动，气压及湿度的变化，测量人员感觉器官的生理变化等，对测量值的综合影响所造成的。

通过增加测量次数估计随机误差可能出现的大小，从而减少随机误差对测量结果的影响。

第二章传感器概述2-1什么叫传感器？它由哪几部分组成？它们的作用及相互关系如何？答：传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

通常由敏感元件和转换元件组成。

敏感元件是指传感器中能直接感受或响应被测量的部份；转换元件是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部份。

第一章 传感器的概述1.传感器的定义能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置叫做传感器。

2.传感器的共性：利用物理定律或物质的物理、化学、生物等特性，将非电量（位移、速度、加速度、力等）转换成 电量（电压、电流、电容、电阻等）输出。

3.传感器的组成：传感器由有敏感元件、转换元件、信号调理电路、辅助电源组成。

传感器基本组成有敏感元件和 转换元件两部分，分别完成检测和转换两个基本功能。

第二章 传感器的基本特性1.传感器的基本特性：静态特性、动态特性。

2.衡量传感器静态特性的主要指标有：线性度 、灵敏度 、分辨率迟滞 、重复性 、漂移。

3.迟滞产生原因：传感器机械部分存在摩擦、间隙、松动、积尘等。

4.产生漂移的原因：①传感器自身结构参数老化；②测试过程中环境发生变化。

5.例题：1．用某一阶环节传感器测量100Hz 的正弦信号，如要求幅值误差限制在±5%以内，时间常数应取多少？如果用该传感器测量50Hz 的正弦信号，其幅值误差和相位误差各为多少？ 解：一阶传感器的频率响应特性： 幅频特性：2.在某二阶传感器的频率特性测试中发现，谐振发生在频率为216Hz 处，并得到最大福祉比为1.4比1，试估算该传感器的阻尼比和固有频率的大小。

3.玻璃水银温度计通过玻璃温包将热量传给水银，可用一阶微分方程来表示。

现已知某玻璃水银温度计特性的微分方1)(1)(+=ωτωj j H )(11)(ωτω+=A s rad f n n /135********.014.121)(A )(4)(1)(A n max n 21222=⨯=======⎭⎬⎫⎩⎨⎧+⎥⎦⎤⎢⎣⎡-=-ππωωξξωωωωωξωωω所以，时共振，则当解：二阶系统程是x y dtdy310224-⨯=+ ，y 代表水银柱的高度，x 代表输入温度（℃）。

求该温度计的时间常数及灵敏度。

解：原微分方程等价于：x y dt dy3102-=+所以：时间常数T=2S, 灵敏度Sn=10-3第三章 电阻式传感1.应变式电阻传感器的特点： 1）优点：①结构简单，尺寸小，质量小，使用方便，性能稳定可靠；②分辨力高，能测出极微小的应变；③灵敏度 高，测量范围广，测量速度快，适合静、动态测量；④易于实现测试过程自动化和多点同步测量、远距离 测量和遥测；⑤价格便宜，品种多样，工艺较成熟，便于选择和使用，可以测量多种物理量。

第一部分填空题第一章1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。

2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿＿＿＿＿转换成＿＿＿电量＿＿＿器件和装置。

3、仪表的精度等级是用仪表的＿＿＿引用误差＿＿＿＿来表示的。

4.传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。

5．测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。

第二章1、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称__应变_____效应；半导体或固体受到作用力后_电阻率______要发生变化，这种现象称__压阻_____效应。

直线的电阻丝绕成敏感栅后长度相同但应变不同，圆弧部分使灵敏度下降了，这种现象称为____横向___效应。

2、在压阻式传感器的测量桥路中，补偿灵敏度温漂可以利用在电源回路__串并联电阻______的方法实现。

3、产生应变片温度误差的主要因素有＿电阻温度系数的影响、＿试验材料和电阻丝材料的线性膨胀系数的影响＿。

4.应变片温度补偿的措施有＿＿＿电桥补偿法＿、＿应变片的自补偿法＿。

5. 在电桥测量中，由于电桥接法不同，输出电压的灵敏度也不同，_全桥__接法可以得到最大灵敏度输出。

6．半导体应变片工作原理是基于压阻效应，它的灵敏系数比金属应变片的灵敏系数大十倍。

7、电阻应变片的配用测量电路采用差动电桥时，不仅可以消除线性误差同时还能起到温度补偿的作用。

第三章1.变间隙式自感传感器的＿测量范围＿和＿灵敏度及线性度＿是相互矛盾的，因此在实际测量中广泛采用＿差动＿结构的变隙电感传感器。

2.电感式传感器是利用被测量改变磁路的＿磁阻＿，导致＿线圈电感量＿变化的。
