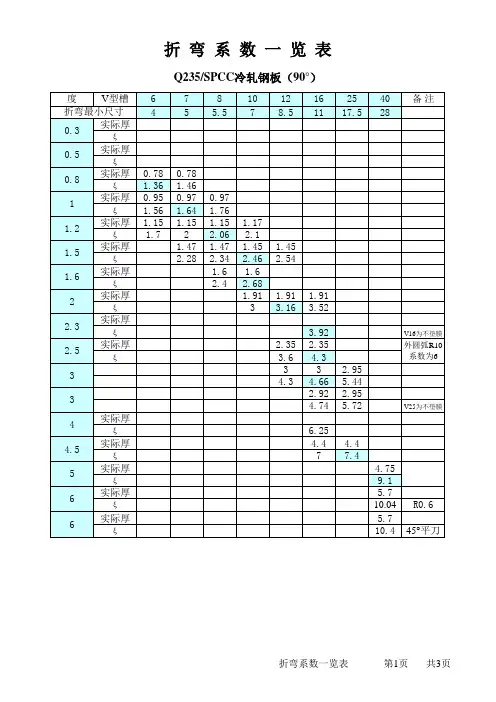

常用SPCC SPCD 折弯系数计算表

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载折弯系数表地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容折弯展开计算（折弯角度为90°）： L=L1+L2-2δ+Z L:展开长度L1：边长1（见右图）L2：边长2（见右图）δ：板厚Z：折弯系数（见下表）铁板：不锈钢板：全国注册建筑师、建造师考试备考资料历年真题考试心得模拟试题Q/ZB J65—20101钣金展开计算方法1 范围公司折弯次数小于8次的常规钣金件适用本方法，精密钣金件、折弯次数较多或折弯内圆弧半径R有特殊要求的钣金件需进行试折弯。

2 展开计算原理：2.1 板料在弯曲过程中外层受到拉应力，內层受到压应力，从拉到压之间有一既不受拉力又不受压力的过度层为中性层；中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。

2.2 中性层的位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处；当弯曲半径较小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的內侧移动。

中性层到板料內侧的距离用λ表示（见图一）。

3 折弯模具：我们使用的小松数控折弯机所配套的普通折弯模具Ｖ型槽宽度通常为适用该折弯模的板厚的５－６倍。

板厚与适用V型槽宽（见表1）。

表1 板厚与适用V型槽宽参数板厚（t） 1.0， 1.2，1.51.5，2.0 2.5，3.0 3.0，4.0，5.0适用Ｖ槽宽度81216254 展开计算方法： 4.1 90°折弯（一般折弯）Q/ZB J65—201024.1.1 （如图二），由于我们常用的折弯上模的尖角通常小于0.5，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。

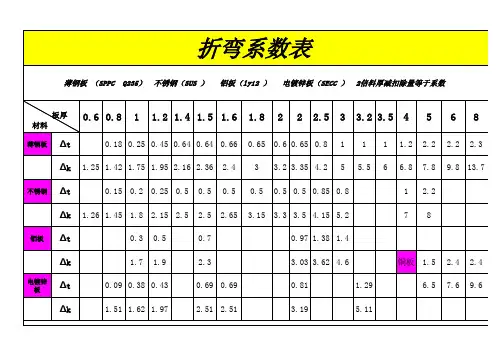

板厚 折弯系数板厚 折弯系数折弯展开计算（折弯角度为90°）： L=L1+L2-2δ+ZL:展开长度L1：边长1（见右图）L2：边长2（见右图）δ：板厚Z ：折弯系数（见下表）铁板：1．0 1．2 1．5 1．8(热板) 2．0 2．5 3．0 Z无 0．4 0．5 0．6 0．75 0．8 1 无刨槽折弯（冷板）2 2 * 5 刨槽折弯（冷板）1 1 * 3 无刨槽折弯（热板） * * 3 * * 5 不锈钢板：1．01．2 1．5 1．8 2．0 2．5 3．0 Z无 0．4 0．50．6 0．75 0．8 1Q/ZB J65—20101钣金展开计算方法1 范围公司折弯次数小于8次的常规钣金件适用本方法，精密钣金件、折弯次数较多或折弯内圆弧半径R有特殊要求的钣金件需进行试折弯。

2 展开计算原理：板料在弯曲过程中外层受到拉应力，內层受到压应力，从拉到压之间有一既不受拉力又不受压力的过度层为中性层；中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。

中性层的位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处；当弯曲半径较小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的內侧移动。

中性层到板料內侧的距离用λ表示（见图一）。

3 折弯模具：我们使用的小松数控折弯机所配套的普通折弯模具Ｖ型槽宽度通常为适用该折弯模的板厚的５－６倍。

板厚与适用V型槽宽（见表1）。

表1 板厚与适用V型槽宽参数板厚（t），，，，，，适用Ｖ槽宽度81216254 展开计算方法： 90°折弯（一般折弯）Q/ZB J65—20102（如图二），由于我们常用的折弯上模的尖角通常小于，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。

展开长度的计算公式为（1）：Ｌ＝Ｌ1 ＋Ｌ2－ 2t ＋系数a ； (1)折弯系数a的计算公式为（2）：a = ＋－……………………………………………………………（2）其中：V—下模槽宽；t—材料厚度为方便计算将展开长度的计算公式简化为（3）:Ｌ＝Ｌ1＋Ｌ2－系数C ……………………………………………………………………（3）注：简化系数C = （2t - 系数a）见表2。
