电缆沟内和电缆竖井内电缆敷设 (2)

一、电缆沟内和电缆竖井内电缆敷设（一）主控项目<1>金属电缆支架、电缆导管必须接地（PE）或接零（PEＮ）可靠。

<2>电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

（二）一般项目<1>电缆支架安装应符合下列规定：<1.1>当设计无要求时，电缆支架最上层至竖井顶部或楼板饿距离不小于150～200mm电缆支架最下层至沟底或地面的距离不小于50～100mm；<1.2>支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓沟底时，选用螺栓适配，连接紧固，防松零件齐全。

<2>电缆敷设固定应符合下列规定：<2.1>垂直敷设或大于４50倾斜敷设的电缆在每个支架上固定；<2.2>交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路；<2.3>电缆排列整齐，少交叉；当设计无要求时，电缆支持点间距；<2.4>敷设电缆的电缆沟和竖井，按设计要求位置，有防火墙堵措施。

<3>电缆的首端、末端和分支处应设标志牌。

二、电线导管、电缆导管和线槽敷设（一）主控项目<1>金属的导管和线槽必须接地（PE）或接零（PEＮ）可靠，并符合下列规定：<1.1>镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于４mm²；<1.2>当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；<1.3>金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEＮ）干线连接；<1.4>非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

国电榆次热电有限公司电缆敷设的标准及要求批准：审批：审核：编制：设备管理部电气专业电缆敷设的标准及要求1、电缆敷设的标准1.1敷设电缆要选择最近的距离，并要考虑到总体规划，做到横看成线，纵看成片。

引出方向一致，弯度一致，余度一致，相互间距离一致，并避免交叉压叠，达到整齐美观。

1.2选择直埋电缆路径时，要尽量考虑到不穿越含有对电缆有腐蚀性杂质(如酸、碱、粪堆、炉渣等)的土质，在必须穿越时，应采取永久性的防护措施。

1.3要尽量减少和其它建筑设施的交叉，跨越和接近(特别是热力管道和火车轨道)，必要时应保持规定的距离，或采取防护措施。

1.4应选择不受机械震动和不受到外力破坏较为平坦的路径。

1.5直埋电缆深度为700～1000毫米(指地表面对电缆本体表面)。

电缆的上、下均应铺有100毫米的保护砂层或软土。

砂层或软土上要加盖水泥保护板，保护宽度应延出电缆两侧各50毫米，在保护板上应回填500毫米以下的好土，余者任意填满，要求夯实。

1.6敷设电缆应略有弯曲，使电缆比沟长出0.5％～1.0％为宜。

在中间接头及终端部位除留有足够的做头用缆外，还应留有2000～3000毫米的余缆，以备做头用。

1.7电缆应进行水平敷设，要减少高差，高差不应超过电缆敷设规定值，否则应采取措施或采取用特殊结构的电缆。

1.8在敷设和做头时，电缆弯曲半径应不小于电缆外径的25倍。

1.9直埋电缆相互交叉和平行时应符合下表规定，当不能保持规定距离时应采取防护措施。

1.10穿过墙壁的电缆和穿越公路、铁路和街道的电缆，应敷于坚固的保护管或隧道内，其管长要伸出排水沟500毫米，在街道要伸出车行道，管的内径不得小于100毫米，管口应是喇叭型。

并要严加密封。

1.11电缆沿沟架，建筑物垂直地面敷设时，地面上的2000毫米和地面100毫米的一段应加装保护管或保护角铁，且固定要牢固，电缆水平敷设时，应每隔700毫米，垂直敷设时每隔1500毫米的距离要加以固定。

2019最新建筑工程检验批划分方案及规范根据《建筑工程施工质量验收统一标准》附录B表B中有关规定和相关施工质量验收规范规定的检验批划分的原则结合工程实际情况，进行检验批的划分。

1、划分原则：（1）对材料构件进场验收检验批，以进场时间及材料类型为主要分界线来划分进场检验批次。

（2)对基础、主体以楼层、设计中设置的变形缝（沉降缝、伸缩缝）及施工段（区）、隐检部位为一检验批。

（3）安装工程一般按设计系统或设备组别划分为一个检验批。

（4）对管线安装的验收，以干线系统，隐蔽批次（或区域）为划分单元。

（5）对设备、器具的验收，以楼层、设备间，大型设备单台（或区域）为划分；对电梯、扶梯的验收，以独立运行的台或段划分。

（6）室外工程统一划分为一个检验批；散水、台阶、明沟等含在地面检验批中。

（7）划分段（区）时充分考虑工艺要求，便于质量控制等基本原则，不留死角、漏项。

附表一、分部工程、分项工程、检验批划分1、地基工程:根据建筑工程施工质量验收统一标准》第4.0.5条规定；2）、主体结构：根据《建筑工程施工质量验收统一标准》第4.0.5条规定；3)、建筑装饰装修：(1)楼地面工程根据《建筑地面工程施工质量验收规范》第3.0.18.1规定高层建筑标准层可按每三层（不足三层按三层计）作为检验批的规定;（2）抹灰工程根据《建筑装饰工程质量验收规范》第4.1.5条规定；（3）门窗工程根据《建筑装饰装修工程质量验收规范》第5.1.5条规定；（4）吊顶工程根据《建筑装饰装修工程质量验收规范》第6.1.5条规定；（5）饰面板（砖）工程根据《建筑装饰装修工程质量验收规范》第8.1.5条规定；（6）幕墙工程根据《建筑装饰装修工程质量验收规范》第9.1.5条规定；（7）涂饰工程根据《建筑装饰装修工程验收规范》第10.1.3规定；（8）细部工程根据《建筑装饰装修工程质量验收规范》第12.1.5规定；4）、建筑屋面：5）、建筑给水、排水及采暖：给排水工程根据《建筑给水、排水及采暖工程施工质量验收规范》第3.1.5条规定；6）、通风与空调：7）、建筑电气：电气工程根据《建筑电气工程施工质量验收规范》第28.0.1条规定；8）、智能建筑：9）、建筑节能：根据《建筑节能工程施工质量验收规范》4.2.310）、电梯：。

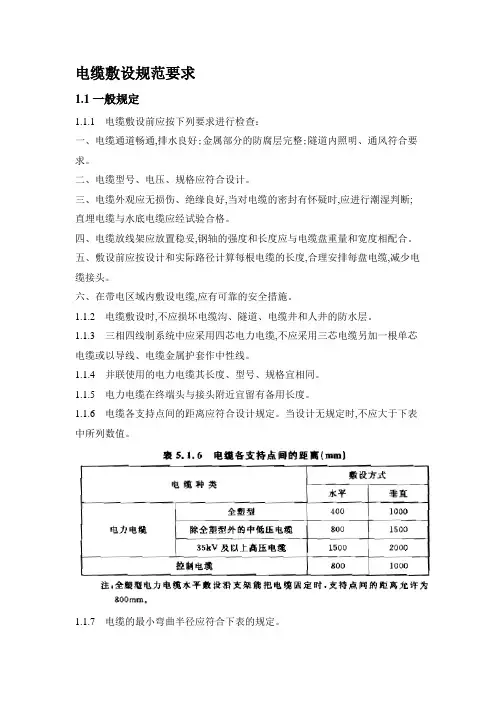

电缆敷设规范要求1.1一般规定1.1.1 电缆敷设前应按下列要求进行检查：一、电缆通道畅通,排水良好;金属部分的防腐层完整;隧道内照明、通风符合要求。

二、电缆型号、电压、规格应符合设计。

三、电缆外观应无损伤、绝缘良好,当对电缆的密封有怀疑时,应进行潮湿判断;直埋电缆与水底电缆应经试验合格。

四、电缆放线架应放置稳妥,钢轴的强度和长度应与电缆盘重量和宽度相配合。

五、敷设前应按设计和实际路径计算每根电缆的长度,合理安排每盘电缆,减少电缆接头。

六、在带电区域内敷设电缆,应有可靠的安全措施。

1.1.2电缆敷设时,不应损坏电缆沟、隧道、电缆井和人井的防水层。

1.1.3 三相四线制系统中应采用四芯电力电缆,不应采用三芯电缆另加一根单芯电缆或以导线、电缆金属护套作中性线。

1.1.4 并联使用的电力电缆其长度、型号、规格宜相同。

1.1.5 电力电缆在终端头与接头附近宜留有备用长度。

1.1.6 电缆各支持点间的距离应符合设计规定。

当设计无规定时,不应大于下表中所列数值。

1.1.7 电缆的最小弯曲半径应符合下表的规定。

1.1.8 电缆敷设时,电缆应从盘的上端引出,不应使电缆在支架上及地面摩擦拖拉。

电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。

1.1.9机械敷设电缆的速度不宜超过15m/min,110KV及以上电缆或在较复杂路径上敷设时,其速度应适当放慢。

1.1.10在复杂的条件下用机械敷设大截面电缆时,应进行施工组织设计,确定敷设方法、线盘架设位置、电缆牵引方向，校核牵引力和侧压力，配备敷设人员和机具。

1.1.11机械敷设电缆时,应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。

1.1.12电力电缆接头的布置应符合下列要求：一、并列敷设的电缆,其接头的位置宜相互错开。

二、电缆明敷时的接头,应用托板托置固定。

三、直埋电缆接头盒外面应有防止机械损伤的保护盒（环氧树脂接头盒除外)。

位于冻土层内的保护盒,盒内宜注以沥青。

电缆沟内和电缆竖井内电缆敷设＜1＞主控项目1、金属电缆支架、电缆导管必须接地（PE）或接零（PEＮ）可靠。

2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

＜2＞一般项目1、电缆支架安装应符合下列规定：（1）当设计无要求时，电缆支架最上层至竖井顶部或楼板饿距离不小于150～200mm电缆支架最下层至沟底或地面的距离不小于50～100mm；（2）支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓沟底时，选用螺栓适配，连接紧固，防松零件齐全。

2、电缆敷设固定应符合下列规定：（1）垂直敷设或大于４50倾斜敷设的电缆在每个支架上固定；（2）交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路；（3）电缆排列整齐，少交叉；当设计无要求时，电缆支持点间距；（4）敷设电缆的电缆沟和竖井，按设计要求位置，有防火墙堵措施。

3、电缆的首端、末端和分支处应设标志牌。

裸母线、封闭母线、插接式母线和电缆桥架安装＜3＞裸母线、封闭母线、插接式母线安装＜3.1＞主控项目1、绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露导体应接地（PE）或接零（PEN）可靠。

不应作为接地（PE）或接零（PEN）的接续导体。

母线是供电主干线，凡与其相关的可接近的裸露导体要接地或接零的理由主要是：发生漏电可导入接地装置，确保接触电压不危及人身安全，同时也给具有保护或讯号的控制回路正确发出讯号提供可能。

为防止接地或接零支线线间的串联连接，所以规定不能作为接地或接零的中间导体。

2、母线与母线或母线与电器界限端子，采用螺栓搭接连接时，应符合下列规定：（1）母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛刺；（2）连接螺栓两侧有平垫圈，相邻垫圈间有大于3mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母；（3）螺栓受力均匀，不使电器的接线端子受额外应力。

（4）建筑电气工程选用的母线均为矩形铜、铝硬母线，不选用软母线和管型母线。

【专业知识】建筑电气检验批、分项、分部（子分部）工程质量验收记录基本要求和内容（1）建筑电气分部工程包括下列子分部工程：变配电室、供电干线、电气动力、电气照明安装、备用和不间断电源安装、防雷及接地安装。

（2）各子分部工程由下列分项工程组成：1）变配电室：变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、接线和线路绝缘测试，接地装置安装，避雷引下线和变配电室接地干线敷设。

2）供电干线：裸母线、封闭母线、插接式母线安装，电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试。

3）电气动力：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，低压电动机、电加热器及电动执行机构检查接线，低压电气动力设备试验和试运行，电缆桥架安装和桥架内电缆敷设，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试，开关、插座、风扇安装。

4）电气照明安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，槽板配线，钢索配线，电缆头制作、接线和线路绝缘测试，普通灯具安装，专用灯具安装，建筑物景观照明灯、航空障碍标志灯和庭院灯安装，开关、插座、风扇安装，建筑物照明通电试运行。

5）备用和不间断电源安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，柴油发电机组安装，不间断电源安装，裸母线、封闭母线、插接式母线安装，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试，接地装置安装。

6）防雷及接地安装：接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位联结，接闪器安装。

（3）检验批、分项工程的划分应符合现行国家标准《建筑工程施工质量验收统一标准》GB50300〔以下简称GB50300〕、GB50303的规定及工程实际情况。

电缆沟内和电缆竖井内电缆敷设安装施工工艺标准（QB-CNCEC J060303-2004）1 适用范围本工艺标准适用于10kV及以下一样工业与民用建筑电气工程的塑料操纵电缆、矿物绝缘电缆、交联取聚已烯绝缘电力电缆及聚氯已烯绝缘电力电缆敷设。

2 施工预备原材料要求所有材料规格型号及电压品级符合设计要求，并有产品合格证。

每轴电缆上应标明电缆规格、型号、电压品级、长度及出厂日期，电缆轴应完好无损。

电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱褶和扭曲现象。

橡套、塑料电缆外皮及绝缘层无老化及裂纹。

电缆的其它附属材料：电缆盖扳、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。

电缆出厂查验报告应符合标准。

对电缆绝缘性能、导电性能和阻燃性能有疑义时，应按批抽样并送到有资质的实验室检测。

要紧机具敷设电缆机具见表，依照需要选用需要的工具。

作业条件电缆安装前,土建工作应具有以下条件：预留孔洞、预埋件符合设计要求，预埋件埋设牢固。

电缆沟、隧道、竖井及人孔等处的地坪及抹面工作终止。

电缆层、电缆沟、隧道等处的施工临时设施、模扳及建筑废料等清理干净，施工用道路畅通，盖扳齐全。

电缆线路敷设前,土建应完成的工作必需完成。

电缆沟排水应畅通。

设备安装应具有以下条件电缆线路两头连接的电气设备及用电设备配电箱柜应安装完毕或已就位敷设电缆的通道无堵塞。

电缆支架及电缆过管、爱惜管已安装完毕，并验收合格。

作业人员要紧施工人员:电工、起重工持证上岗 3 施工工艺 工艺流程直埋电缆敷设工艺流程：电缆沟内及电缆竖井内电缆敷设工艺流程：3.2 操作工艺电缆型号规格及长度与设计资料查对无误。

敷设前，应付电缆进行外观检查及绝缘电阻实验。

1kV 以下电缆用1kV摇表摇测线间及对地的绝缘电阻应不低于10M Ω；6KV 及以上电缆应作耐压及泄露电流实验，实验结果知足标准要求。

必要时敷设前仍需用摇表测量绝缘电阻是不是合格。

电缆沟的电缆敷设安装HUAsystemofficeroom[HUA16H-TTMS2A-HUAS8Q8-HUAH1688]电缆敷设要求1、步骤检查具备条件f电缆检查f敷设f电缆头制作2、电缆敷设条件（1）电缆沟及沟内支架施工完毕，符合设计要求；（2）预埋件符合设计要求，安置牢固；（3）厂区地坪已平整完成，道路施工完毕；（4）电缆沟、隧道、竖井及人孔等的地坪及抹面工作结束；（5）电缆层、电缆沟、隧道等处的施工临时设计、模板及建筑废料等情况干净，盖板整全；（6）电缆沟排水通畅。

（7）电缆桥架，及保护管安装完毕。

（8）砼盖板及标志桩等预制完毕。

（9）其它电缆线路敷设后，不能再进行的建筑工程应结束。

电缆沟的电缆敷设安装一般规范要求是什么？答：（1）敷设在不填黄沙的电缆沟（包括户内）内的电缆，为防火需要，应采用裸铠装或非易（或阻）燃性外护层的电缆。

（2）电缆线路上如有接头，为防止接头故障时殃及邻近电缆，可将接头用防火保护盒保护或采取其它防火措施。

（3）电缆沟的沟底可直接放置电缆，同时沟内也可装置支架，以增加敷设电缆的数量。

（4）电缆固定于支架上，水平装置时，外径不大于50mm的电力电缆及控制电缆，每隔0.6m—个支撑；外径大于50mm的电力电缆，每隔1.0m—个支撑。

排成正三角形的单芯电缆，应每隔1.0m用绑带扎牢。

垂直装置时，每隔1.0—1.5m应加以固定。

（5）电力电缆和控制电缆应分别安装在沟的两边支架上。

若不具备条件时，则应将电力电缆安置在控制电缆之上的支架上。

（6）电缆沟内全长应装设有连续的接地线装置，接地线的规格应符合规范要求。

其金属支架、电缆的金属护套和铠装层（除有绝缘要求的例外）应全部和接地装置连接，这是为了避免电缆外皮与金属支架间产生电位差，从而发生交流电蚀或单位差过高危及人身安全。

（7）电缆沟内的金属结构物均需采取镀锌或涂防锈漆的防腐措施。

3、电缆敷设前检查应符合下列要求：（1）电缆的规格、型号、电压等级应符合设计要求；（2）电缆外观应无损伤，绝缘良好，电缆封头实严密，并附有制造厂的商标原封包装；（3）电缆的质量保证书，合格证及出厂试验报告齐全。

电力电缆竖井敷设与固定方法一、引用标准《电气装置安装工程电缆线路施工及验收规范》（GB50168）《电气装置安装工程质量检验及评定规程》（DL/T5161）二、施工流程图电力电缆竖井敷设施工流程图见图12-14o三、施工准备（1）对参与电缆敷设的施工人员进行安全技术培训，考核不合格者不得上LLl肉。

（2）对敷设电缆的施工人员进行安全、技术交底。

（3）进入工作区域前，检测工作区域内的有害及可燃气体含量;气体含量超标要进行通风处理，合格后方可进入施工。

（4）工作区域内有积水或阻碍畅通的废弃物，要及时清理。

（5）查清施工现场的状况、电缆特点，确定敷设方案，选择用卷扬机敷设或电缆输送机敷设。

并编制安全技术措施或施工组织设计。

（6）通信联络设备采用有线载波方式。

（7）根据敷设路径和施工方法，准备所需工机具，主要包括放线架子、电缆输送机、卷扬机、滑车及一些配套的辅助工具。

（8）计算使用电缆输送机数量时应注意下列因素，并考虑安全系数。

①每台电缆输送机的出力；②电缆长度；③每米电缆的重量；④电缆输送机倒车；⑤电缆输送机夹紧力不同等。

（9）电缆输送机敷设电缆应有电缆输送机上下竖井运输的通道，确定电缆输送机固定的位置，布置电缆输送机。

（10）卷扬机敷设。

①卷扬机敷设可分为上引法和下降法两种牵引方法。

②上引法是自低端向高端敷设，电缆盘安放在竖井下端，卷扬机在上面，卷扬机和钢丝绳应具有提升竖井全长电缆重力的能力。

③下降法是自高端向低端敷设，电缆盘安放在竖井上端，借助电缆自重将电缆自上而下敷设，钢丝绳通过专用卡具与电缆固定，卷扬机将钢丝绳向下松动。

④竖井上口应有钢丝绳垂吊位置。

四、敷设前搭建放线架（1）电缆敷设前根据实际情况，在电缆盘处搭建电缆放线架。

（2）放线架应保证安全、牢固可靠。

满足电缆弯曲半径要求。

五、布置敷设机具（1）卷扬机敷设。

①卷扬机布置在竖井的上方，钢丝绳与电缆采取专用卡具固定。

②在进入竖井处安装专用转弯滑车。

建筑工程检验批质量验收记录表编号与分部（子分部）工程、分项工程划分对照表分部工程应用规范名称子分部工程分项工程编号名称编号名称编号名称编号名称编号名称01 地基与基础GB50202-2002建筑地基基础工程施工质量验收规范0101 无支护土方010101 土方开挖010102 土方回填0102 有支护土方010201 排桩（钢板桩Ⅰ、砼Ⅱ）010202 降水、排水010203 地下连续墙（钢筋笼Ⅰ、墙体Ⅱ）010204 锚杆、土钉墙010205 加筋水泥土桩010206 沉井与沉箱0103 地基处理010301 灰土地基010302 砂和砂石地基010303 土及合成材料地基010304 粉煤灰地基010305 重锤夯实地基、强夯地基010306 振冲地基010307 砂桩地基010308 预压地基010309 高压喷射注浆地基010310 土和灰土挤压桩地基010311 注浆地基010312 水泥粉煤灰碎石桩地基010313 夯实水泥土桩地基010314 水泥土搅拌桩地基0104 桩基010401 锚杆静压桩及静力压桩010402 预应力离心管桩010403 钢筋砼预制桩（钢筋骨架Ⅰ、桩身Ⅱ）010404 钢桩（成品Ⅰ、施工Ⅱ）010405 混凝土灌注桩（钢筋笼Ⅰ、桩身Ⅱ）GB50208-2002地下防水工程施工质量验收规范0105 地下防水010501 防水砼010502 水泥砂浆防水层010503 卷材防水层010504 涂料防水层010505 金属板防水层010506 塑料板防水层010507 细部构造010508 喷锚支护010509 复合式衬砌010510 地下连续墙010511 盾构法隧道010512 渗排水、盲沟排水010513 隧道、坑道排水010514 预注浆、后注浆010515 衬砌裂缝注浆GB50204-2002砼结构工程施工质量验收规范0106 混凝土基础010601 模板（安装Ⅰ、拆除Ⅱ）010602 钢筋（加工Ⅰ、安装Ⅱ）010603 砼（原材料Ⅰ、构件Ⅱ）010604 后浇带砼010605 砼结构缝处理GB50203-2002砌体工程施工质量验收规范0107 砌体基础010701 砖砌体（用020301□□表）010702 砼砌块砌体010703 配筋砌体010704 石砌体GB50205-2001钢结构工程施工质量验收规范0108劲钢（管）混凝土010801 劲钢（管）焊接010802 劲钢（管）与钢筋的连接010803 混凝土0109 钢结构010901钢结构制作（安装）焊接Ⅰ、焊钉（栓钉）Ⅱ010902栓接钢结构（普通紧固件Ⅰ、高强度螺栓Ⅱ）010903钢结构制作（零部件加工Ⅰ、钢网架制作Ⅱ）010904 钢结构安装010905 钢结构涂装（防腐Ⅰ、防火Ⅱ）分部工程应用规范名称子分部工程分项工程编号名称编号名称编号名称编号名称编号名称02 主体结构GB50204-2002《砼结构工程施工质量验收规范》0201 混凝土结构020101模板（现浇安装Ⅰ、预制安装Ⅱ、拆除Ⅲ）020102 钢筋（加工Ⅰ、安装连接Ⅱ）020103混凝土（原材料配合比Ⅰ、混凝土施工Ⅱ）020104预应力（原材料Ⅰ、制作安装Ⅱ、张拉法Ⅲ）020105现浇结构（外观尺寸Ⅰ、设备基础外观Ⅱ）020106装配式结构（预制构件Ⅰ、装配结构Ⅱ）0202劲钢（管）混凝土020201 劲钢Ⅰ（管Ⅱ）020202螺栓连接（普通螺栓Ⅰ、高强螺栓Ⅱ）020203 劲钢（管）与钢筋连接Ⅰ、Ⅱ020204劲钢（管）制作Ⅰ、Ⅱ；安装Ⅰ、Ⅱ020205混凝土（原材料配合比Ⅰ、混凝土施工Ⅱ）GB50203-2002《砌体工程施工质量验收规范》0203 砌体结构020301 砖砌体（混水）020302 砼小型空心砌块砌体020303 石砌体020304 填充墙砌体020305 配筋砖砌体GB50205-2002《钢结构工程施工质量验收规范》0204 钢结构020401 钢结构制作焊接Ⅰ、焊钉栓钉Ⅱ020402 紧固件连接Ⅰ、高强螺栓Ⅱ020403 钢零部件加工Ⅰ、钢网架制作Ⅱ020404 单层钢构件安装020405 多层及高层钢结构安装020406 钢构件组装020407 钢构件预拼装020408 钢网架结构安装020409 压型金属板020410 钢结构涂装（防腐Ⅰ、防火Ⅱ）GB50206-2002 0205 木结构020501 木屋盖（方木和原木结构）020502 胶合木结构020503 轻型木结构020504 木结构防护0206钢架和索膜结构020601 网架制作020602 网架安装020603 索膜安装020604 网架防火020605 防腐涂料03 建筑装饰装修GB50209-2002《建筑地面施工质量验收规范》0301 地面030101基层、基土垫层Ⅰ、灰土垫层Ⅱ、砂和砂石垫层Ⅲ、碎石或碎砖垫层Ⅳ、三合土垫层Ⅴ、炉渣垫层Ⅵ、水泥砼垫层Ⅶ、找平层Ⅷ、隔离层Ⅸ、填充层Ⅹ030102 水泥砼面层030103 水磨石面层030104 水泥钢屑面层030105 防油渗面层030106 不发火（防暴）面层030107 砖面层030108 大理石或花岗石面层030109 预制板面层030110 料石面层030111 塑料板面层030112 活动地板面层030113 地毯面层030114 实木地板面层030115 实木复合地板面层030116 中密度（强化）复合地板面层分部工程应用规范名称子分部工程分项工程编号名称编号名称编号名称编号名称编号名称03 建筑装饰装修GB50209-2002《建筑地面施工质量验收规范》030117 竹地板面层0302 抹灰030201 一般抹灰030202 装饰抹灰030203 清水砌体勾缝0303 门窗030301 木门窗制作Ⅰ、安装Ⅱ030302钢Ⅰ、铝合金Ⅱ、涂色镀锌钢板门窗安装030303 塑料门窗安装030304 特种门安装030305 门窗玻璃安装0304 吊顶030401 暗龙骨吊顶030402 明龙骨吊顶0305 轻质隔墙030501 板材隔墙030502 骨架隔墙030503 活动隔墙030504 玻璃隔墙0306 饰面板（砖）030601 饰面板安装030602 饰面砖粘贴0307 幕墙030701 玻璃幕墙主控项目Ⅰ、一般项目Ⅱ030702 金属幕墙主控项目Ⅰ、一般项目Ⅱ030703 石材幕墙主控项目Ⅰ、一般项目Ⅱ0308 涂饰030801 水性涂料涂饰030802 溶剂型涂料涂饰030803 美术涂饰0309 裱糊与软包030901 裱糊030902 软包0310 细部031001 橱柜制作与安装031002窗帘盒、窗台板和暖气罩制作与安装031003 门窗制作与安装031004 护栏和扶手制作与安装031005 花饰制作与安装04 建筑屋面GB50207-2002《屋面工程质量验收规范》0401 卷材防水屋面040101 屋面保温层040102 屋面找平层040103 卷材防水层040104 细部构造0402涂膜防水屋面040201 屋面保温层040202 屋面找平层040203 涂膜防水层040204 细部构造0403 刚性防水屋面040301 细石砼防水层040302 密封材料嵌缝040303 细部构造0404 瓦屋面040401 平瓦屋面040402 油毡屋面040403 金属板材屋面040404 细部构造0405 隔热屋面040501 架空屋面040502 蓄水、种植屋面040503 蓄水、种植屋面0501 室内给水系统050101 室内给水管道及配件安装050102 室内消火栓系统安装050103 给水设备安装0502 室内排水系统050201 排水管道及配件安装050202 雨水管道及配件安装分部工程应用规范名称子分部工程分项工程编号名称编号名称编号名称编号名称编号名称05 建筑给水、排水及采暖GB50242-2002《建筑给排水及采暖工程施工质量验收规范》0503室内热水供应系统050301 热水管道及配件安装050302 热水供应系统辅助设备安装0504 卫生器具安装050401 卫生器具及给水配件安装050402 卫生器具排水管道安装0505 室内采暖系统050501 室内采暖管道及配件安装050502室内采暖辅助设备及散器及金属辐射采暖安装050503 低温地板辐射采暖安装0506 室外给水管网050601 室外给水管道安装050602 消防水泵结合器及消火栓安装050603 管沟及井室0507 室外排水管网050701 室外排水管道安装050702 室外排水管沟及井池工程0508 室外供热管网050801 室外供热管道及配件安装0509建筑中水系统及游泳池水系统050901050902建筑中水系统及游泳池水系统安装0510供热锅炉及辅助设备安装051001 锅炉安装051002 锅炉辅助设备安装（Ⅰ）051002 工艺管道安装（Ⅱ）051003 锅炉安全附件安装051004 换热站安装06 建筑电气GB50303-2002《建筑电气工程施工质量验收规范》0601 室外电气060101架空线路及杆上电气设备安装060102 变压器、箱式变电所安装060103成套配电柜、控制柜（屏、台）和动力照明配电箱（盘）安装Ⅰ060104电线导管、电缆导管和线槽敷设（Ⅱ）060105 电线、电缆穿管和线槽敷线060106电缆头制作、接线和线路绝缘测试060107建筑物景观照明灯、航空障碍标志灯和庭院灯安装060108 建筑物照明通电试运行060109 接地装置安装0602 变配电室060201 变压器、箱式变电所安装060202成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装（Ⅰ）060203裸母线、封闭母线、插接式母线安装060204电缆沟内和电缆竖井内电缆敷设060205电缆头制作、接线和线路绝缘测试060206 接地装置安装060207避雷引下线和变配电室接地干线敷设（Ⅱ）分部工程应用规范名称子分部工程分项工程编号名称编号名称编号名称编号名称编号名称06 建筑电气GB50303-20020603 供电干线060301裸母线、封闭母线、插接式母线安装060302电缆桥架安装和桥架内电缆敷设（Ⅰ）060303电缆沟内和电缆竖井内电缆敷设060304电线导管、电缆导管和线槽敷设（Ⅰ）060305 电线、电缆穿管和线槽敷设060306电缆头制作、接线和线路绝缘测试0604 电气动力060401成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装（Ⅱ）060402低压电机、电加热器及电动执行机构检查接线060403低压电气动力设备试验和试运行060404电缆桥架安装和桥架内电缆敷设060405电线导管、电缆导管和线槽敷设060406 电线、电缆穿管和线槽敷设060407电缆头制作、接线和线路绝缘测试060408 开关、插座、风扇安装0605电气照明安装060501成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装060502电线导管、电缆导管和线槽敷设（Ⅰ）060503 电线、电缆穿管和线槽敷设060504 槽板配线060505 钢索配线060506电缆头制作、接线和线路绝缘测试060507 普通灯具安装050608 专用灯具安装060509建筑景观照明灯、航空障碍标志灯和庭院灯安装060510 开关、插座、风扇安装060511 建筑物照明通电试运行0606备用和不间断电源安装060601成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装（Ⅰ）060602 柴油发电机组安装060603 不间断电源安装060604裸母线、封闭母线、插接式母线安装060605电线导管、电缆导管和线槽敷设（Ⅰ）060606 电线、电缆穿管和线槽敷线060607电缆头制作、接线和线路绝缘测试060608 接地装置安装分部工程应用规范名称子分部工程分项工程编号名称编号名称编号名称编号名称编号名称0607 防雷及接地安装060701 接地装置安装060702避雷引下线和变配电室接地干线敷设（Ⅰ）060703 建筑物等电位联结060704 接闪器安装08 通风与空调GB50243-2002《通风与空调工程施工质量验收规范》0801 送排风系统080101 风管与配件制作（金属风管Ⅰ）、（非金属、复合材料风管Ⅱ）080103风管系统安装（送、排风、防排烟、除尘系统Ⅰ）080105 风管部件与消声器制作080107 通风机安装080100 工程系统调试验收记录表0802 防排烟系统080201 风管与配件制作（金属风管Ⅰ）、（非金属、复合材料风管Ⅱ）080203风管系统安装（送、排风、防排烟、除尘系统Ⅰ）080207 通风机安装080200 工程系统调试验收记录表0803 除尘系统080301 风管与配件制作（金属风管Ⅰ）、（非金属、复合材料风管Ⅱ）080303 风管系统安装（送、排风、防排烟、除尘系统Ⅰ）080304通风与空调设备安装（通风系统Ⅰ）080306 通风机安装080300 工程系统调试验收记录表0804 空调风系统080401 风管与配件制作（金属风管Ⅰ）、（非金属、复合材料风管Ⅱ）080403风管系统安装（送、排风、防排烟、除尘系统Ⅰ）080404通风与空调设备安装（通风系统Ⅱ）080405 风管部件与消声器制作080407 通风机安装080400 工程系统调试验收记录0805净化空调系统080501 风管与配件制作（金属风管Ⅰ）、（非金属、复合材料风管Ⅱ）080503 风管系统安装（送、排风、防排烟、除尘系统Ⅰ）080504通风与空调设备安装（净化空调系统Ⅲ）080505 风管部件与消声器制作080507 通风机安装080500 工程系统调试验收记录0806制冷设备系统080601 空调制冷系统安装080600 工程系统调试验收记录表0807 空调水系统080701 空调水系统安装（金属管道Ⅰ）、（非金属管道Ⅱ）、（设备Ⅲ）080700 工程系统调试验收记录表分部工程应用规范名称子分部工程分项工程编号名称编号名称编号名称编号名称编号名称09 GB50310-2002《电梯工程施工质量验收规范》0901电力驱动的曳引式或强制式电梯安装090101 电梯安装工程设备进场090102 电梯安装土建交接090103电梯驱动主轨安装（曳引式或强制式）090104 电梯导轨安装090105 电力液压电梯门系统安装090106 电梯轿箱及对重安装090107 电梯安全部件安装090108电力悬挂装置、随行电缆、补偿装置安装090109 电梯电器装置安装090110 电梯整机安装0902液压电梯安装090201 电梯安装工程设备进场090202 电梯安装土建交接090203 电梯液压系统安装090204 电梯导轨安装090204 电力液压电梯门系统安装090206 电梯轿箱及对重安装090207 电梯安全部件安装090208 液压电梯悬挂装置、随行电缆090209 电梯电气装置安装090210 液压电梯整机安装0903自动扶梯、自动人行道安装090301 设备进场验收090302 土建交接检验090302 整机安装验收。

建筑电气工程电缆沟内和电缆竖井内电缆敷设施工标准4.10.1一般规定1电缆桥架规格及型号必须符合设计要求，附件齐全。

桥架与配件、附件和紧固件，均应采用镀锌标准件。

2电缆桥架处于有防火要求的场所，应采取防火隔离措施。

3电缆沿桥架敷设，必须单层敷设，排列整齐。

不得有交叉、拐弯处应以最大截面电缆允许弯曲半径为准。

4电缆桥架内的电缆应在首端、尾端、转弯及每隔50m 处设有注明电缆编号、型号、规格及起止点等标记牌。

5电缆桥架安装和桥架内电缆敷设应按以下程序进行：(1)测量定位，安装桥架的支架，经检查确认，才能安装桥架；(2)桥架安全检查合格，才能敷设电缆；(3)电缆敷设前绝缘测试合格，才能敷设；(4)电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。

4.10.2施工准备4.10.2.1技术准备1按照已批准的施工组织设计（施工方案）进行技术交底。

2按施工图测量放线、坐标和标高、走向，经复核符合设计要求。

3电缆敷设前，应现场复核电缆沟、电缆竖井是否通畅无障碍。

4.10.2.2材料准备电缆、金属型钢、金属紧固件、盖板、砖、卵石或碎石、砂子、防锈涂料、油性涂料、电焊条等。

4.10.2.3主要机具1主要安装机具：敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶、钢锯、手锤、扳手、电气焊工具、电工工具。

2主要检测机具：绝缘摇表、皮尺、万用表等。

4.10.2.4作业条件1预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。

2电缆沟、电缆竖井等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

3电缆沿线设施拆除完毕。

场地清理干净、道路畅通，沟盖板齐备。

4放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线的警示灯和照明灯符合照度要求。

通讯设备功能满足施工要求。

4.10.3材料质量控制1各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等有产品合格证;桥架内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象；2桥架的外观检查：桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

一、直埋电缆敷设：1）直埋于土中，沟底宽为0.4~1.4米，电缆埋深≥0.7米。

2) 埋设于预制槽盒中，沟底宽为0.5~1.2米，电缆埋深≥0.7米。

3）埋设于砖砌槽中，沟底宽为0.8~1.5米，电缆埋深≥0.7米。

二、电缆排管敷设：1）排管无混凝土包封：排管覆土深度≥0.7米；1×3孔（￠150㎜），2×3孔（￠150㎜），3×3孔（￠150㎜），采用￠75（200）㎜时减一孔。

2）排管无混凝土包封：排管覆土深度≥0.7米；1×4孔（￠150㎜），2×4孔（￠150㎜），3×4孔（￠150㎜），4×4孔（￠150㎜），采用￠175（200）㎜时减一孔。

3）排管无混凝土包封：排管覆土深度≥0.7米；1×6孔（￠150㎜），2×6孔（￠150㎜），3×6孔（￠150㎜），采用￠175（200）㎜时减一孔。

4）排管无混凝土包封：排管覆土深度≥0.7米；1×8孔（￠150㎜），2×8孔（￠150㎜），3×8孔（￠150㎜），采用￠175（200）㎜时减一孔。

5）排管混凝土包封：排管覆土深度≥0.7米；1×3孔（￠150㎜），2×3孔（￠150㎜），3×3孔（￠150㎜），采用￠75（200）㎜时减一孔。

6）排管混凝土包封：排管覆土深度≥0.7米；1×4孔（￠150㎜），2×4孔（￠150㎜），3×4孔（￠150㎜），4×4孔（￠150㎜），采用￠175（200）㎜时减一孔。

7）排管混凝土包封：排管覆土深度≥0.7米；1×6孔（￠150㎜），2×6孔（￠150㎜），3×6孔（￠150㎜），采用￠175（200）㎜时减一孔。

8）排管混凝土包封：排管覆土深度≥0.7米；1×8孔（￠150㎜），2×8孔（￠150㎜），3×8孔（￠150㎜），采用￠75（200）㎜时减一孔。

★电缆敷设★一、电缆敷设一般要求1.电缆敷设的全部路径应满足所使用的电缆允许弯曲半径的要求。

2.电缆支持点间距离水平敷设时电力电缆为1000mm，控制电缆为800mm；垂直敷设时电力电缆为1500mm，控制电缆为1000mm。

3.对运行中可能遭受机械损伤的电缆部位（如在非电气人员经常活动的地坪以上2m从地中引出的地坪下0.2m范围）应采取保护措施。

4.敷设电缆和计算电缆长度时，均应留有一定的裕量。

5.电缆在室外明敷时，宜有遮阳措施。

6.所有钢件全用热镀锌处理，若无镀锌条件，推荐采用涂磷化底漆一道，过氯乙烯漆两道或耐酸漆两道。

7.沿同一路径敷设的室外电缆常用敷设方式及敷设数量：（国标图集04DX101-1）直埋敷设≤8根，电缆沟敷设≤18根，电缆隧道敷设＞18根，排管敷设≤12根。

8.在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中，不得布置热力管道，严禁有易燃气体或易燃液体的管道穿越。

二、电缆埋地敷设1.电缆直接埋地敷设，在农田埋深深度不应小于1000mm。

2.电缆埋地时（铠装电缆直埋或非铠装电缆穿管），埋深不应小于0.7m。

当冻土层厚超过0.7m时，应将电缆敷设在冻土层下或采取防护措施。

3.电缆直埋敷设时，禁止电缆在其他管道上下平行敷设。

三、电缆敷设于保护管或排管1.电缆穿保护管时，长度在30m及以下，直线段管内径不小于电缆外径的1.5倍；一个弯曲时管内径不小于电缆外径的2倍；二个弯曲时管内径不小于电缆外径的2.5倍。

电缆穿保护管长度在30m以上时，直线段保护管内径不小于电缆外径的2.5倍，过长时应设手孔井或人孔井。

2.电缆保护管不能超过2个弯。

3.保护管的弯曲半径不应小于所穿电缆的最小允许弯曲半径。

4.在预埋时，各类保护管管口应用木塞堵住管口，以防杂物进入管内。

5.一般每管只穿一根电缆。

6.电缆穿钢管保护时，钢管两端应做成喇叭口。

7.当电缆有中间接头时，应放在电缆工作井中。

8.石棉水泥管、混凝土管块电缆排管穿过铁路、公路及有重型车辆通过的场所时，应选用混凝土包封敷设方式。
